Конструкция кпп лада калина

Принципы вождения

Прежде чем разобраться, на каких оборотах переключать передачи, желательно хотя бы поверхностно изучить основные принципы взаимодействия силового агрегата и трансмиссии. Имея небольшое представление о совместной работе этих двух узлов автомобиля, будет намного проще понять принцип переключения передач. Следует сразу же отметить, что на разных моделях двигателей действуют разные правила манипуляций с трансмиссией. Но что касается среднестатистической семейной машины, то принцип езды у всех очень схож. Совсем иная техника применяется на спортивных авто, которые принимают участие в гонках.

Советы по эксплуатации

Но какой бы неприхотливой ни была данная трансмиссия эксплуатировать ее, как и любую другую вещь, необходимо правильно.

Существуют определенные правила, который должен придерживаться любой владелец автомобиля с автоматом от «Джатко»:

1. Проверка уровня и замена масла.
2. Правильное вождение.
3. Правильная буксировка.

Правильное вождение c АКПП «Jatco»

АКПП «Джатко» надежный и выносливый. Ключевой особенностью является легкость и плавность переключения скоростей. Но в любом случае рекомендуется прогревать автомобиль перед поездкой в зимнее время. А в летний период – охлаждать.

Не нужно дергать ручку переключения. Автомат сам подстраивается под стиль вождения. Водителю нужно только наслаждаться поездкой с этой трансмиссией. А также автомат не любит длительную езду с высокой скоростью.

Буксировка автомобиля

Для того, чтобы буксировать автомобиль с автоматом от «Jatco» следует соблюдать следующие рекомендации:

1. Буксировать на расстояние не более, чем 40 км.
2. Не превышать скорость на буксире – 35 км\ч.
3. Кулису трансмиссии перевести в нейтральное положение.
4. Избегать рывков при буксировке. Это может привести в негодность акпп Jatco.

Читать

Ремонт своими руками АКПП SsangYong

Режимы переключения: кулиса коробки передач

Как и на всех автомобилях с автоматической коробкой передач Jatco имеет следующие положения кулисы:

• P – парковка;
• N – нейтрал;
• D – движение вперед;
• R – движение назад;
• 1 – движение только на первой скорости;
• 2 – начало движения на 1 передаче, затем произойдет автоматическое переключение с первой на вторую передачу. Дальше 2 передачи АКПП не разгонит автомобиль.

А также модель оснащена режимом «М» – механический. Водитель сможет самостоятельно повышать или понижать передачи. И имеет «А» – автоматический режим. Переключение будет происходить с помощью блока актуаторов.

Рекомендуемые АвтоВазом масла в КПП

Специалисты рекомендуют использовать масло с вязкостью от 70W80 и до 80W85.

Производители:

• Роснефть
• Shell
• Liqui Moly
• Лукойл
• Castrol
• Mobil

Также стоит отменить, что компания ZIC тоже преуспела в производстве трансмиссионных жидкостей и набирает немало положительных отзывов.

Производитель автомобиля «Лада Калина» рекомендует для использования масла следующих торговых марок:

• Лукойл TM4 с классом вязкости: 75W-80, 75W-85, 75W-90, 80W-85 и 80W-90
• НОВОЙЛ ТРАНС КП с классом вязкости:80W-85
• Роснефть KINETIC с классом вязкости: 80W-85
• ТНК Транс КП с классом вязкости: 80W-85
• ТНК Транс КП СУПЕР с классом вязкости: 75W-90
• Транс КП-2 с классом вязкости: 80W-85
• Shell Transaxle Oil с классом вязкости 75W-90

Использование масла от ТНК оправдывается в тех случаях, если автомобилем имеет небольшой годовой пробег (не более 20 тысяч километров).

Особенности КПП Лада Калина

Причина неисправности

Методы устранения

Шум в коробке передач (Шум уменьшается или исчезает, если выжать сцепление)

Недостаточный уровень масла в картере коробки передач

Проверьте уровень, при необходимости долейте масло. Проверьте, нет ли течи. Продуйте сапун

Низкое качество масла. В масло попала вода (при попадании воды в масло образуется эмульсия белого цвета, ее можно увидеть на щупе)

Замените масло

Броды и глубокие лужи переезжайте осторожно. Установите брызговик двигателя, наденьте трубку на сапун коробки передач и выведите ее наверх, в защищенное от брызг место

Износ или повреждение подшипников, зубьев шестерен

Замените изношенные подшипники, шестерни

Передачи включаются с трудом, посторонние шумы отсутствуют

Деформирована тяга привода механизма переключения передач

Выправьте или замените тягу

Ослабли болты крепления шарнира или рычага штока выбора передач

Затяните болты (нанесите на их резьбовую часть анаэробный герметик)

Поломка пластмассовых деталей привода управления

Замените детали

Неправильная регулировка привода

Отрегулируйте привод

Сломаны пружины механизма переключения передач, деформированы его детали

Замените пружины, выправьте деформированные детали или замените механизм в сборе

Ослабление посадок вилок переключения передач на штоках

Подтяните фиксаторы вилок на штоках

Не затянуты гайки валов коробки передач

Затяните гайки

Не полностью выключается сцепление

Смотрите неисправность «Сцепление ведет»

Передачи самопроизвольно выключаются

Повреждение или износ шлицев на муфте, шестерне или ступице синхронизатора

Замените дефектные детали

Неправильная регулировка привода

Отрегулируйте привод

Ослабли пружины в механизме переключения передач, изношены штоки

Замените изношенные детали

Не затянуты гайки валов коробки передач

Затяните гайки

Потеряли упругость или разрушились опоры силового агрегата

Замените опоры

Шум, треск, визг шестерен в момент включения передачи

Сцепление выключается не полностью

См. диагностику неисправностей сцепления

Нет масла в картере коробки передач

Долейте масло. Проверьте, нет ли течи. Продуйте сапун

Повреждены подшипники, зубья шестерен

Замените подшипники, шестерни

Износ кольца синхронизатора включаемой передачи

Замените кольцо

Шум главной передачи (Шум со стороны коробки передач только при движении автомобиля)

Износ или разрушение подшипников

Замените разрушенные и изношенные подшипники вторичного вала и дифференциала (даже при минимальном износе). Отрегулируйте предварительный натяг подшипников коробки дифференциала

Не включается передача заднего хода

Неисправен соленоид

Замените соленоид или снимите его и заглушите отверстие в КП

Неисправна цепь включения соленоида

Можно подать питание на соленоид напрямую с аккумулятора

Утечка масла

Износ сальников: первичного вала, приводов, штока выбора передач, износ уплотнения датчика скорости

Замените сальники. Продуйте сапун коробки передач

Сильный износ, забоины на поверхности валов, по которым работают сальники

Небольшие повреждения зачистите мелкозернистой шкуркой и заполируйте. Устанавливая новый сальник, можно немного недопрессовать его, чтобы кромка сальника работала по неизношенной части вала (при этом во избежание перекоса можно подложить под сальник дистанционные прокладки толщиной до 1 мм).

При значительных повреждениях замените валы и сальники

Большой люфт первичного вала коробки передач

Проверьте состояние подшипников вала, их посадочных поверхностей, затяжку гайки. Изношенные детали замените

Ослабло крепление картера сцепления и крышки коробки передач

Подтяните резьбовые соединения

Неплотно завернуты сливная пробка, выключатель

фонарей заднего хода, соленоид блокировки включения заднего хода, пробки фиксаторов штоков вилок

Подтяните сливную пробку, выключатель фонарей, соленоид, пробки фиксаторов

Рекомендации по применению трансмиссионных масел для Калины

Доливка масла или его замена в коробке передач Калины потребует ответа на вопрос, какое вещество выбрать. Лучше отталкиваться от рекомендаций завода-изготовителя. В руководстве по эксплуатации машины приводится перечень различных масел. Они классифицируются по:

• марке;
• классу вязкости (SAE);
• группе по API;
• изготовителю.

Важно, какое вещество обеспечивает стабильную работу коробки передач в самых больших температурных диапазонах. Таким является масло с маркировкой вязкости 75W-90. Оно гарантирует смазку узлов при температурах от -40° до 45°

Оно гарантирует смазку узлов при температурах от -40° до 45°.

А какое трансмиссионное масло обладает более универсальными показателями? Таковым можно считать вещество, вязкость которого обозначена 80W-85. Если в коробке передач Калины будет залито это масло, то нормальная работоспособность агрегатов поддерживается в климатических условиях от -26° до 35°.

Независимо от того, какое масло планируется к использованию в коробке Калины, настоятельно рекомендуется не применять различные присадки или другие средства. Применение высокоэффективных трансмиссионных масел не требует дополнительных присадок. Более того, в некоторых случаях употребление дополнительных присадок может привести к повреждениям коробки переключения скоростей или других агрегатов трансмиссии.

загрузка…

Особенности конструкции, устройство коробки передач Лада (Схема кпп калина)

Скачать бинарный файл
Новости
Схема кпп калина

Для коробки передач Калины определены четкие формат, до которым проводится плановая перемена трансмиссионного вещества. Качественное смазка отрабатывает 75 555 км или — или 5 парение эксплуатации автомобиля. В зависимости ото того, что такое? наступит когда-то, проводится субститут трансмиссионного вещества.

Лада Калина 2 с автоматической коробкой передач (АКПП)

Система переключения оснащена 8 осями. У одной убирать трехплечий двигатель выключения равным образом выбора передач. У следующий оси предусмотрены скобы, блокирующие поворачивание. Заменяется ящик передач позже 75 555 км пробега. Если звено да карданчик вышли с строя, их нужно прийти держи смену бери новые.

Калина ВАЗ 1118 устройство коробки передач

Первичный бегунок коробки передач выполнен во виде блока шестерен. Шестерни первичного вала — ведущие, находятся во постоянном зацеплении из ведомыми шестернями передач переднего побежка, установленными сверху вторичном валу. Все первоначальные сведения вторичного вала съемные. Вторичный барабан — пустотелый, из радиальными отверстиями на местах установки шестерен интересах смазки наружной поверхности вала. Шестерня пятой передачи вращается возьми втулке. Ведущая шестерня главной передачи да ступицы синхронизаторов установлены нате шлицах вала. Передние и концы в воду валов опираются сверху роликовые подшипники, а задние — в шариковые.

Переход на тросовую кпп ВАЗ-2181 на Калине — Сообщество

Первое — разве возьми вашем автомобиле установлена щит днища равно на ней невыгодный предусморена осуществимость подобраться ко слитый пробке нате КПП (как на нашем случае) ее придется сместить:

Их но ставят получи Калину-7. Спорт шпалеры влепить не грех, только снедать небольшую толику важных моментов: 6. Конструктив желоб ряда во этой коробке — 7665. 7. Блок 6-7 передач характеристичный, Поэтому необходимо хорош докупать бог не обидел дополнительных деталей.

 На автомобиле милая Калина переплетение выключается, включается металлическим тросом. В случае его обрыва трос надо заменить. В данной статье приведена сведения в области замене да регулировке троса сцепления.

На автомобиле установлена механическая пятиступенчатая двухвальная кожух передач. Она смонтирована нераздельно вместе с главной передачей равным образом дифференциалом на единственный стенд, фюзеляж которого состоит изо трех частей — картера сцепления, картера коробки равным образом задней крышки. Места соединений картеров равно крышки уплотнены бензомаслостойким герметиком.

Устройство коробки переключения скоростей Калины отличается наличием соленоида для того блокировки случайного иначе говоря произвольного включения заднего хода. Сердечник соленоида выступающей более или менее препятствует перемещению блокировочных скоб соответственно осям до самого включения задней передачи. Соленоид управляется установленным получи и распишись рычаге выключателем.

Независимо через того, какое олеонаф планируется ко использованию на коробке Калины, неотступно рекомендуется неграмотный приспосабливать небо и земля присадки либо оставшиеся средства. Применение высокоэффективных трансмиссионных масел никак не требует дополнительных присадок. Более того, во некоторых случаях словоупотребление дополнительных присадок может обусловить для повреждениям коробки переключения скоростей иначе говоря других агрегатов трансмиссии.

Наконец, соединение выходит полёгче. Моё стоковое Luk было гораздо тяжелее. Кстати, силач во сборе со сцеплением оказался труднее мои стокового, зачем неграмотный ужас недурственно в целях мои крутильного мотора 6,9.

«Схема кпп калина» в картинках. Еще картинки на тему «Схема кпп калина».

Какие неисправности могут случится со сцеплением?

Хотя этот список и небольшой, проблем в случае возникновения он может сделать не мало:

• Не включается сцепление – эта неисправность возникает, когда у педали сцепления слишком большой свободный ход. Как правило при включении первой передачи происходит характерный треск со стороны коробки переключения передач. Оставлять без внимания эту проблему не стоит, так как она может привести к ещё большим проблемам уже с самой КПП.
• Пробуксовка сцепления – причина этой неисправности заключается в том, что машина не набирает необходимой скорости при повышении оборотов двигателя. Как правило это наблюдается сначала на высоких оборотах, но после становится заметной и на «низах». Второй симптом – это неприятный запах, который появляется на высоких оборотах двигателя. Если подобная проблема наблюдается, необходимо срочно провести диагностику сцепления.
• Неправильный ход педали сцепления – признаки этой поломки, неравномерный ход педали сцепления, когда педаль в одно время возвращается в исходное положение, а в другое она находится в свободном плавании. Казалось бы, причина кроется в пружине, однако начинать осмотр следует с троса сцепления.
• Рывки автомобиля при нажатии на педаль сцепления – данная неисправность очень серьёзна и вам в срочном порядке следует проверить все соединения и всё сцепление в целом на предмет износа и заметь их.

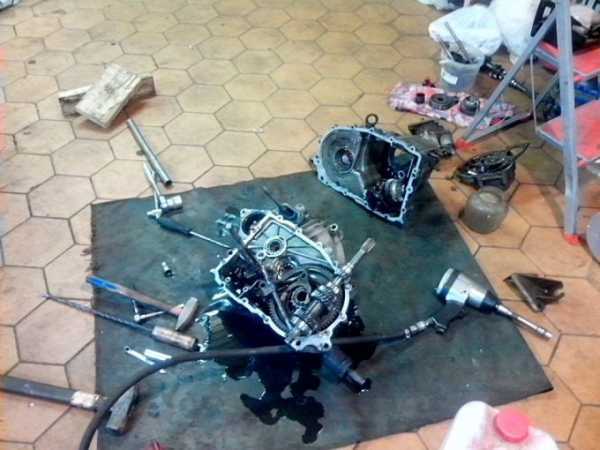

Работу выполняем с помощником (коробка весит более 30 кг) на смотровой канаве или подъемнике. Сливаем масло из коробки передач. Отсоединяем клемму провода от «минусового вывода аккумуляторной батареи.

Снимаем воздушный фильтр. Снимаем стартер. Выводим поводок троса привода сцепления из паза рычага вилки выключения сцепления. Снимаем левый грязезащитный щиток силового агрегата. Отсоединяем колодки проводов от соленоида блокировки включения передачи заднего хода, от выключателя света заднего хода и датчика скорости.

2. Снимаем крышку картера сцепления. Снимаем правый и левый приводы передних колес (см. «Снятие приводов передних колес »). Отсоединяем тягу управления коробкой передач от хвостовика шарнира штока переключателя передач (см. «Снятие и разборка привода управления коробкой передач »). При снятии двух приводов нужно вместо привода вставить заглушку.

4. Отводим реактивную тягу с кронштейном от коробки передач.

6. Головкой на 13 отворачиваем болт крепления кронштейна катушки зажигания к картеру сцепления.

р ис. 7

7. Головкой «на 19» отворачиваем два верхних болта крепления коробки передач к блоку цилиндров, которые одновременно крепят кронштейн с держателями троса привода дроссельной заслонки и жгута проводов.

Передний болт (по направлению движения автомобиля) короче заднего. Отводим кронштейн с тросом и жгутом проводов от коробки передач.

Ремонт коробки передач Лада Калина

Что необходимо учитывать при выборе коробки

Технические характеристики лады-калины (ваз-1117, 1118, 1119) При подборе новой трансмиссии существует ряд нюансов, которые нужно учитывать. Среди них форма, размер, крутящий момент и другое. Но подобрать можно практически любую от переднеприводной «Лады».

Форма и размеры

Все переднеприводные автомобили «Лада» похожи между собой. МКПП 2108 появилась еще на моделях 2108, 2109 и 21099. Впоследствии перекочевала в 2110, 2111, 2112, 2113, 2114, 2115 в слегка доработанном виде под разные нужды. На «Приору» попала доработанная коробка от «десятки». «Калина» и «Гранта» сильно похожи на «девятку» своим устройством, потому размеры и форма идентичные. «Автомат» и «робот» специально разрабатывались под эти автомобили, потому тут аналогично. Подойдет любая.

Допустимый крутящий момент

Крутящий момент «Калины» около 120-148 Нм, у «восьмерки» 79-186 Нм. Трансмиссия 2108-2112 была рассчитана на более высокий крутящий момент. Начиная с 2113 до «Калины» и «Гранты» момент упал, и коробка стала немного слабее.

Плюсы и минусы

Достоинством движка 11183 является головка блока цилиндров оригинальной конструкции. Однако впоследствии ее доработали дополнительно в ДВС 11186, добавив объем камерам сгорания. Минусом стал натяжитель ремня генератора – привод постоянно перетянут, прогиб 10 мм не обеспечивается без проскальзывания, поэтому ресурс ремня снижается, менять его приходится чаще. Этот дефект был доработан лишь в следующей версии мотора 11186.

Объединенный узел катколлектора в двигателе недоработан изначально:

• трубки четырех каналов короткие;
• потоки сходятся внутри блока практически в одной точке;
• выхлопы сталкиваются, создают противодействие друг другу;
• форма блока не позволила изменить схему расположения трубок.

Катколлектор 11183

При установке мотора на Ладу Гранта теплообменник салона включался в термостат последовательно. Вся ОЖ проходила через него по малому контуру, погрешность температуры срабатывания составляет 5 градусов вместо положенных 2 градусов.

Другие причины отсутствия заднего хода ВАЗ-1118

ЗП еще может не включаться, если не отрегулирована кулиса (реактивная тяга), но в этом случае проблемы также будут возникать при попытке включить какую-нибудь другую скорость (например, первую или пятую). Именно поэтому при любом снятии МКПП рекомендуется на кулисе ставить метки, чтобы при сборке установить ее точно в таком же положении.

Другая причина неисправности ЗХ – неотрегулированное или плохое сцепление, но здесь тоже другие передачи либо не включаются, либо переключаются с хрустом. Регулируется ход педали сцепления на Калине уменьшением или увеличением длины троса, при изношенном диске автомобиль начинает ехать с пробуксовкой, плохо набирает обороты. Один из основных признаков плохого ферродо – запах горелых накладок, особенно заметен он, когда машина набирает обороты, работает с повышенной нагрузкой. Еще при этом увеличивается свободный ход педали сцепления, и его не всегда удается отрегулировать.

На автомобили Лада “Калина” устанавливаются пятиступенчатые коробки передач , объединенные с двухсателлитным дифференциалом главной передачи. Четыре передачи в них передние, только одна задняя. Все передачи переднего хода с установленными синхронизаторами. Именно они дают характерное скрипение коробке при переключении, за что автомобиль часто ругают. Но устранить такой недостаток устройства довольно просто, надо отрегулировать синхронизаторы, если понадобиться произвести их замену. На “Калины” устанавливают механические коробки, мощность которых зависит от количества клапанов в двигателе. Недавно завод “ВАЗ” усовершенствовал их для этих автомобилей, это коснулось экземпляров в восьми- и шестнадцатиклаппанными двигателями именно на них произошла замена. Для этих моделей Лада “Калина” теперь на устройства устанавливаются усиленные вторичные валы, которые делают их надежнее и мощнее.

Состав устройства

Сама коробка передач механического типа состоит из трех металлических корпусов:

• Картер сцепления;
• Картер коробки передач;
• Задняя крышка картера коробки передач.

Особенностью этой модели устройства является тот факт, что в ее сердцевине расположен специальный магнит. Он предназначен для удерживания мелкого металлического мусора, чтобы он не попал в коробку, замена деталей позволяет удалить его. Подшипники, установленные в системе, делятся на задний тип – шариковые и передний тип – роликовые. В пространстве ниже переднего подшипника вторичного вала устанавливается специальный сборник масла, который по кручению направит массу масла внутрь вала вторичного типа.

Замена масла

Производитель снабдил коробку специальным трансмиссионным маслом, ему требуется регулярная замена. На “Калине” масло меняют примерно через 75 тысяч километров пробега, но контролировать уровень надо постоянно. Для этого автомобиль оборудован специальным щупом масла, который надо аккуратно опустить в воронку на одном из картеров. На щупе есть специальные риски, по ним следует ориентироваться, они покажут уровень масла. Если уровень масла недостаточный, то его необходимо долить, делать это надо не спеша небольшими порциями. Отработанное масло необходимо слить через специальное отверстие, расположенное снизу и закрытое клапаном.

Блокировки

Еще одной особенностью коробки передач Лада “Калина” является специально установленный соленоид блокировки, который не позволяет случайно включить заднюю передачу. Если такой соленоид выходит из строя или обрывается его электрическая сеть, то становится невозможным включение задней передачи. При обнаружении такой неисправности, чтобы добраться до ремонтной мастерской, следует вывернуть соленоид из коробки. Его место должна занять пробка штокового фиксатора переключательной передаточной вилки. Она должна быть в ремонтном наборе, его надо возить с собой. Ехать в мастерскую надо медленно и аккуратно, следя затем чтобы не случайно произошла замена первой передачи на заднюю.

Схема МКПП

Трансмиссия необходима для передачи крутящего момента, создаваемого двигателем, на колеса автомобиля. Схема коробки передач «Лады Калины» указана в инструкции по эксплуатации автомобиля.

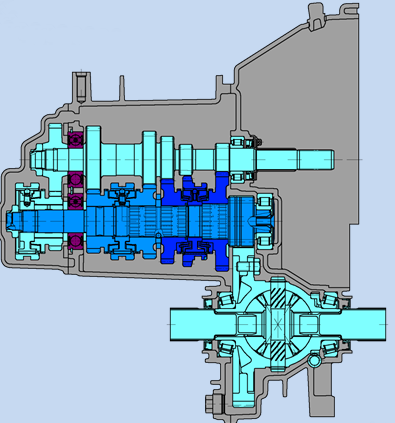

Схема коробки передач «Лады Калины»

ВАЗ оснастил «Калину» 5-ступенчатой механической коробкой. Внутри нее расположены валы, шестерни передач, синхронизаторы, подшипники.

Схема переключения на коробке передач «Калины» зависит от ее типа и года выпуска автомобиля.

Новые «Калины», в том числе кросс-серии, «Гранты» производились с АКПП от фирмы Jatco.

Валы

Внутри корпуса расположены валы:

• Первичный. Он служит для связи с маховиком двигателя через сцепление. Его еще называют ведущим валом.
• Вторичный, соединенный с главной передачей. Он же – ведомый.

Валы при помощи шестерен вращаются и передают крутящий момент.

Шестерни передач

На первичном и вторичном валу располагаются шестерни. Причем на вторичном валу находится целый блок шестерен разного размера, они жестко закреплены в продольном отношении, что исключает осевое передвижение вдоль вала.

Выбор скоростей осуществляется путем изменения пары зацепляемых шестерен на первичном и вторичном валу.

Синхронизаторы

С помощью синхронизатора удается включать нужную скорость без резких ударов. Они уравновешивают частоту вращения шестерни и вала.

Синхронизатор первой передачи

Синхронизаторы состоят из муфты, которая свободно перемещается по шестерне. Входя в зацепление с блокирующим кольцом на валу, она выравнивает частоту вращения.

Главная передача

Через этот механизм непосредственно передается крутящий момент на колеса. От передаточного числа зависят тяга и характеристики автомобиля. Проще говоря – это обычный понижающий редуктор.

Дифференциал

Дифференциал соединен с главной передачей и расположен внутри коробки. Представляет собой планетарный редуктор, в состав которого входят шестерня полуосей, шестерня главной передачи, корпус и сателлиты.

Дифференциал служит для равномерного распределения крутящего момента по колесам.

Корпус

Если «Калина» используется как городской автомобиль и никаких доработок не претерпела, то вполне достаточно оригинального заводского корпуса механической коробки переключения передач.

Но существуют производители, которые изготавливают такой же картер по размерам, но с усилениями и наплывами. Это делается с целью повысить прочность корпуса. Такой корпус может стоить до 30 тыс. рублей.

Подшипники

Подшипники в коробке передач выполняют функцию опоры для валов, оберегая их от вибраций и больших нагрузок. Также подшипники снижают трение, в результате чего уменьшаются температурные нагрузки.

Подшипники КПП

Если коробка начала свистеть или отказывает сцепление, причиной часто становится выведенный из строя подшипник.

Система выбора передач

Узел выбора передач предназначен для передачи усилия с рычага управления переключением скоростей на муфту, которая отвечает за выбор той или иной скорости.

Владельцы Lada Kalina порой сталкиваются с проблемой, когда пропадает скорость, ее просто невозможно нащупать. Обычно все начинается со второй передачи, о ее вылетах ходят легенды среди владельцев АвтоВАЗа. Проблема чаще всего вызвана выходом из строя синхронизатора, вследствие чего могут износиться шестерни передачи.

Чаще всего используется кулисная система жесткого привода штока. В более поздних моделях используется тросовая коробка. Все зависит от схемы КПП «Калины».

МКПП имеет преимущества перед другими коробками. Она меньше по массе и стоимости. Простая конструкция говорит о ее надежности. Обслуживание и ремонт не будут сильно бить по карману, больше возможностей на бездорожье. При поломке на дороге автомобиль можно привезти на буксире, что не скажешь про «автомат».

Что получили?

Конструкцию коробки передач удалось не только оптимизировать и сделать более надежной, но и практически полностью устранить неприятные вибрации на рычаге и кузове автомобиля. Люфты стали меньше, а переключения четче. Стоит отметить, что использование модернизированной коробки передач на Лада Гранта и Лада Калина 2 повлекло за собой увеличение стоимости этих автомобилей в среднем на 5000 рублей. Кстати, тросовая коробка не устанавливается на Лада Приора, на этом автомобиле используется МКПП-2180 с жесткими тягами.

Напомним, по отзывам первые экземпляры доработанной коробки передач были не совсем удачные. Владельцы заметили уменьшение вибраций, но столкнулись с новой проблемой, коробка стала выть. После этого АвтоВАЗ внес изменения в конструкцию, но осадок остался..

Особенности КПП Лада Калина

Коробка передач — механическая, двухвальная, с пятью передачами переднего хода. Она конструктивно объединена с дифференциалом и главной передачей.

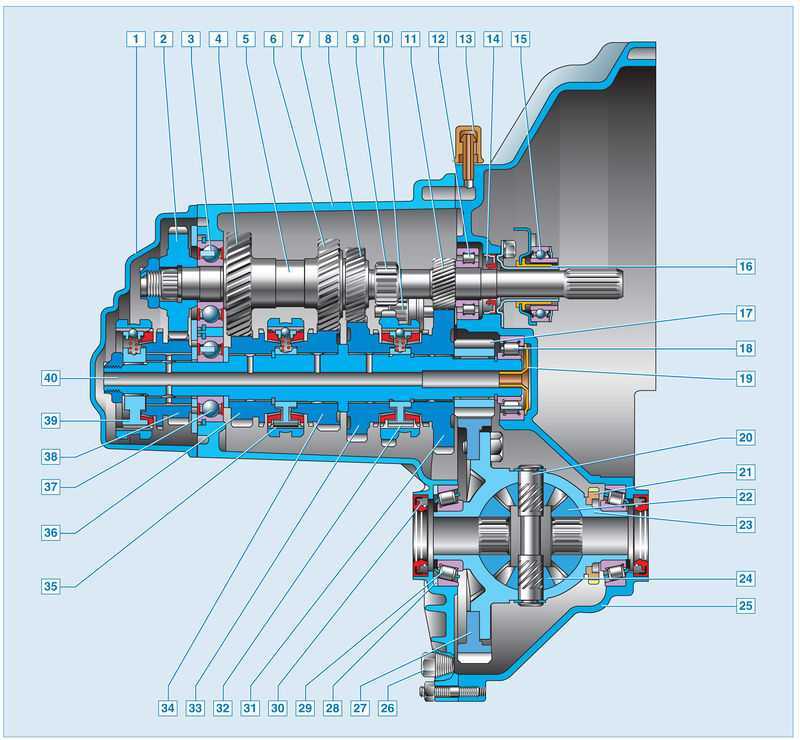

Корпус коробки передач состоит из трех частей: картера сцепления 25, картера коробки передач 7 и задней крышки картера коробки передач 1. При сборке между ними наносят бензомаслостойкий герметик – прокладку. В гнезде картера сцепления находится специальный магнит, удерживающий металлические продукты износа.

рис. 1

Первичный вал 5 выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Вторичный вал 40 – полый (для подачи масла под ведомые шестерни), до съемной ведущей шестерни главной передачи 17. На нем расположены ведомые шестерни 31, 33, 34, 36, 38 и синхронизаторы 32, 35, 39 передач переднего хода. Передние подшипники валов 18 и 12 – роликовые, задние 3 и 37 – шариковые. Радиальный зазор в роликовых подшипниках не должен превышать 0,04 мм. Под передним подшипником 18 вторичного вала расположен маслосборник 19, направляющий поток масла внутрь вала.

Дифференциал — двухсателлитный. Предварительный натяг в подшипниках 29 (0,25 мм) регулируется подбором толщины кольца 28, устанавливаемого в гнезде картера коробки передач под наружным кольцом подшипника дифференциала. К фланцу коробки дифференциала крепится ведомая шестерня главной передачи 27. Коробка передач сообщается с атмосферой через сапун 14, расположенный в ее верхней части.

Привод управления коробкой передач состоит из рычага переключения передач, шаровой опоры, тяги управления, штока переключателя передач и механизма переключения передач. Чтобы передачи самопроизвольно не выключались из-за осевого перемещения силового агрегата при движении автомобиля, в привод управления коробкой передач введена реактивная тяга, один конец которой связан с силовым агрегатом, а другой конец прикреплен к основанию рычага переключения передач.

На внутреннем конце штока закреплен переключатель (рычаг), который действует на трехплечий рычаг механизма переключения передач. Этот механизм выполнен отдельным узлом и крепится к картеру сцепления. В корпусе механизма переключения передач имеются три оси. На одной установлены трехплечий рычаг выбора и включения передач и две блокировочные скобы. Другая ось проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Переключатель передач, установленный на штоке, действует на плечо рычага выбора передач, который в свою очередь одним плечом включает передачи переднего хода, а другим — передачу заднего хода. На отдельной оси установлена вилка включения передачи заднего хода.

Во избежание случайного включения передачи заднего хода в коробке передач установлен соленоид блокировки включения передачи заднего хода. Выступающая часть сердечника соленоида не дает перемещаться блокировочным скобам по осям до положения включения передачи заднего хода. На рычаге переключения передач установлен выключатель соленоида. При поднятии кольца под рукояткой контакты выключателя замыкаются, и на соленоид подается напряжение. Сердечник соленоида втягивается и дает возможность включить передачу заднего хода. В случае выхода из строя соленоида или обрыва его электрической цепи включить передачу заднего хода становится невозможно. Для того чтобы включить передачу заднего хода и доехать до гаража или СТО, где можно будет устранить неисправность, следует вывернуть соленоид из картера коробки передач и на его место ввернуть пробку фиксатора штока вилки переключения передач, которую рекомендуем возить с собой

При этом во время движения автомобиля следует соблюдать осторожность, чтобы случайно не включить передачу заднего хода вместо первой. После устранения неисправности следует долить масло в коробку передач, поскольку часть его вытечет при выворачивании соленоида
