Рено меган двигатель, характеристики двигателей renault megane 3

Ремонтопригодность

Благодаря чугунному блоку цилиндров мотор весьма устойчив к перегреву и часто «прощает» небольшие нарушения температуры. При условии использования качественного моторного масла износ цилиндров достигает одной десятой миллиметра даже на пробегах в несколько сотен тысяч км. Компрессия снижается в основном из-за износа и закоксовки поршневых колец. И тогда расход масла из-за изношенных маслосъёмных колец превышает разумные пределы, как, в принципе, и на любом сильно изношенном моторе.

При капитальном ремонте можно установить невтыковые (тюнинговые) поршни под ремонтный размер, в который расточили блок. Ориентировочная стоимость полного и качественного капитального ремонта моторов К4М/К7М составляет порядка 100 000 рублей. При этом контрактный двигатель можно купить не дороже 50 000 рублей. Зато цена нового мотора составляет астрономические 300 000–400 000 рублей в зависимости от его модификации. Большинство автомобилей к моменту, когда может понадобиться замена двигателя, стоят меньше.

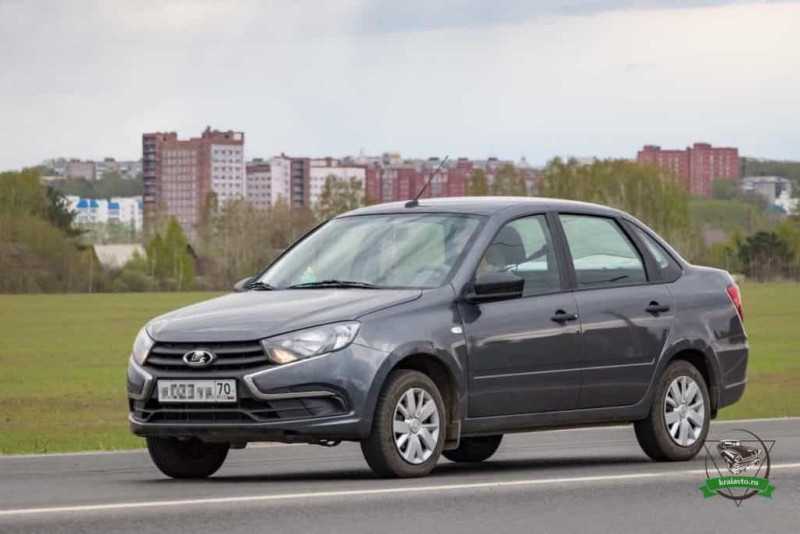

Материалы по теме 8 главных заблуждений о вазовских моторах — ответ эксперта Достаточно дорого обойдется обрыв ремня привода ГРМ. Для восмиклапанного мотора рекомендация одна — замена на 60 000 км пробега, как и предписывает регламент. А вот с К4М вопрос сложный. К примеру, в инструкции к редакционной Альмере интервал замены ремня тоже составляет 60 000 км. А вот в инструкции к Ларгусу с аналогичным двигателем — раз в 120 000 км. Мы же строго соблюдаем регламент фирмы-производителя. Ремень ГРМ на Ларгусе был впервые заменен на пробеге немногим менее 120 000 км. При этом прежний ремень был в отличном состоянии. Альмера за такой же пробег израсходовала два ремня.

Владельцам Ларгусов рекомендация простая: пока автомобиль на гарантии — регламент по замене придется соблюдать. А после окончания гарантийного срока следует почаще контролировать состояние ремня ГРМ и при малейших сомнениях — менять.

Характеристики двигателей

Модель	K7М	K4M
Тип	Бензиновый, четырехтактный, четырехцилиндровый, рядный
Рабочий объем, см3	1598
Количество клапанов	8	16
Диаметр цилиндра × ход поршня, мм	79,5 × 80,5
Степень сжатия	9,5	9,8
Максимальная мощность, л. с. при частоте вращения коленчатого вала, мин-1	84–87 5500	102–115(с фазовращателем) 5750
Максимальный крутящий момент, Н∙м при частоте вращения коленчатого вала, мин-1	124 3000	148 3750
Система питания	Распределенный впрыск топлива
Топливо (октановое число)	Неэтилированный бензин с октановым числом не ниже 95
Система зажигания	Электронная, входит в состав системы управления двигателем
Нормы токсичности	Еврo-4 или Еврo-5

Все проблемы двигателей Renault — экспертный разбор «За рулем»

Коробка передач

На Renault Megane 2 устанавливались механическая и автоматическая коробки передач. Обе коробки не отличаются высокой надежностью.

Часто встречающаяся проблема на МКПП — свист выжимного подшипника при включении сцепления. Появляется он после 60 — 80 тыс. км. С дерганьем в пробках сталкивается около 70% владельцев Рено Меган 2. Первые толчки появляются при пробеге более 60 тыс. км. Причина в качестве материала из которого изготовлен диск сцепления, кроме того при нагреве диска ведет демпферные пружины. Способствует этому и вышеописанная проблема с нижней опорой двигателя. В результате диск сцепления деформируется и изнашивается неравномерно. Замена сцепления надолго не спасает, все повторяется через 30 — 40 тыс. км. Renault, как это не странно, зная о дефекте, кардинальных решений не предпринимает. Владельцы новых Renault Megan III, столкнулись с точно такой же проблемой. Комплект сцепления обойдется в 11 — 13 тыс. рублей, а неоригинал — около 6 — 8 тыс. рублей. В большинстве случаев ситуацию спасает установка диска сцепления от Рено Сценик или Лагуна, который прослужит не меньше 100 000 км.

Небольшие неудобства доставляет трос механизма выбора передач, соскакивающий с кулисы переключения передач из-за износа фиксирующего пистона. Происходит это при пробеге более 80 тыс. км. Масло в коробке изготовителем рекомендовано на весь срок ее службы, но из-за его низкого качества автосервисы советуют производить замену через каждые 60 — 80 тыс. км.

Renault Megane II 2006-2008 гг.

Главная причина отказа автоматических коробок — засорение клапанов в гидрораспределителе. Проблема может возникнуть уже при пробеге 40 тыс. км. Ее решение обойдется в 6 — 8 тыс. рублей. В качестве профилактики рекомендуется более частая замена масла и неспешная манера езды. Некоторые автоматы прошли отметку 200 тыс. км, без нареканий. При пробеге более 60 — 80 тыс. км ряд владельцев столкнулся с вибрациями при включении передач. Причина износ опор двигателя, но есть и менее приятная — разрушение болта крепления опоры АКПП. В последнем случае понадобится высверливание оставшейся части болта и нарезка новой резьбы.

Кондиционер и климат-контроль

Megane 2, независимо от типа кузова, это может быть и хэтчбек, и седан, получил от французского автоконцерна прекрасный кондиционер, который создает благоприятный климат в салоне даже при забортной температуре в +400С. Сплит-система регулярно должна обслуживаться и проводиться прочистка соответствующих каналов, тогда все технические характеристики, присущи модели, будут исправными на долгое время. Если этого не выполнять то, можно через время получить подтеки в салоне и возможные замыкания проводки, которые вызовут дорогой ремонт. Так как идея создания Perpetuum Mobile пока не реализована – комплектующие будут изнашиваться. При этом, несмотря на выбор варианта Меган, Вы все равно будете довольны.

Основные ошибки Рено Меган 2

Помимо сообщений бортового компьютера о неисправностях при диагностике системы Megane 2, на приборной доске могут возникать ошибки. Чтобы выяснить, почему они возникают и как их исправить, рассмотрим их более детально.

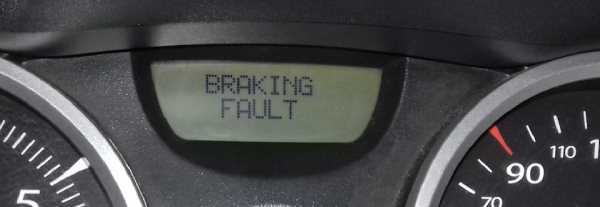

Braking fault

(Ссылка на источник фото) Практически все владельцы Рено Меган 2 сталкивались с ошибкой braking fault. Также при этом загоралась лампочка индикатора STOP и восклицательный знак на спидометре. Причем в разных ситуациях, ошибка проявлялась по-разному: появлялась и сразу пропадала, задерживалась и отображалась постоянно, пока работает двигатель. При этом в памяти она обычно не сохранялась.

Согласно инструкции производителя, данная ошибка выводится при неполадках тормозного механизма: при износе колодок или дисков, низкого уровня тормозной жидкости и т. д. Устранив неисправность она должна пропадать если это не связано с повреждением датчиков, проводки, окислением контактов на АКБ или цепи. Чаще всего дело в низком уровне тормозной жидкости Меган 2.

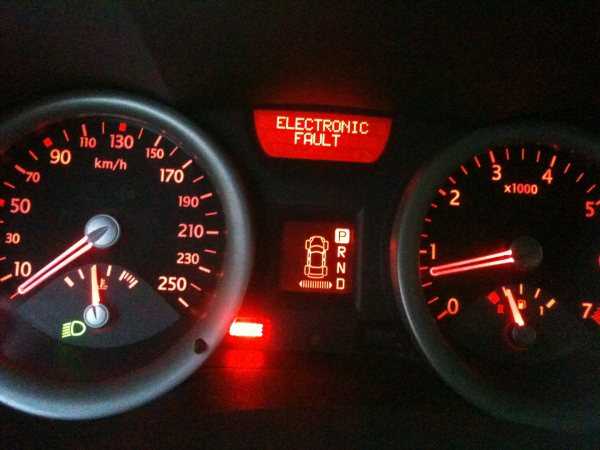

Electronic fault

(Ссылка на источник фото) Ошибка electronic fault Рено Меган 2 говорит о неполадках в работе электронной системы. В основном она возникает при неисправностях тормозной педали, когда не срабатывают стоп-сигналы. Из практики известно, что это может быть связано со слабым контактом предохранителя на клемме АКБ, от которой питается электронный БУ.

Предохранитель выполнен из хрупкого материала, поэтому часто выходит из строя. При этом блокируется зажигание, работа бензонасоса, в редких случаях стартера. В результате возникают проблемы с запуском двигателя Megane 2.

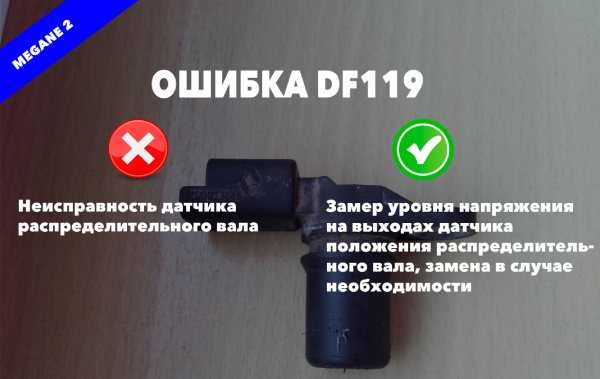

DF119

(Ссылка на источник фото) Ошибка df119 говорит о проблемах в работе датчика положения распределительного вала или обрыве его цепи. Для ее устранения снимаем датчик, находящийся возле правой катушки зажигания и проверяем сопротивление.

Берем мультиметр и замеряем сопротивление между контактами 1 (масса), 2 (сигнал) и 3 (напряжение). Штатное сопротивление между 1-2 и 1-3 должно быть более 100 кОм, между 2-3 – 10250 Ом +/- 512,5 Ом. Если значения прибора показывают меньше нормы, значит датчик Меган 2 неисправен и требует замены.

(Ссылка на источник фото)

• 1-3 – более 148 кОм;
• 1-2 – более 135 кОм;
• 2-3 – 5630 Ом.

Если показатели аналогичны, устанавливаем датчик. После установки не забудьте удалить ошибку Меган 2. Для этого рекомендуется использовать подключение PyRen + ELM327 v1.5. В окошке настроек под параметром K-line выставляем галочку -si и в поле Other options вводим ключ -vv.

(Ссылка на источник фото)

Далее в выводе ошибок находим нужную и стираем.

Кликните, чтобы увеличить

В завершение стоит убедиться что она больше не появляется. Для этого запускаем двигатель Рено Меган 2 и пробуем кататься. Если все в порядке, снова подключаем устройство и убеждаемся что ошибка удалена.

Check injection

(Ссылка на источник фото) Check injection – это ошибка, связанная с системой впрыска и возможными повреждениями дроссельной заслонки и ее разъема. Поломка сопровождается плавающими оборотами регулятора холостого хода Megane 2.

DF080

Часто ошибка df080 возникает после df119 и указывает на поломку клапана фазорегулятора, на котором имеется тонкая сетка, состоящая из 4 частей. Если одна из них ломается и попадает в клапан, происходит засорение и в результате он выходит из строя. Это часто случается при замене смежных деталей или чистке фазорегулятора. Процесс его замены в автомобилях Рено Меган 2 не представляет никакой сложности, поэтому с этим справится даже новичок.

(Ссылка на источник фото)

Low battery

(Ссылка на источник фото) Ошибка low battery на приборной панели Рено Меган 2 показывает низкий уровень заряда батареи. Если при этом загорается Stop, а также значок АКБ после запуска двигателя, то причина этого – повреждения реле регулятора напряжения в генераторе.

Обычно эта ошибка устраняется путем замены регулятора:

Откидываем контакты с АКБ Меган 2.

Жмем фиксатор и снимаем пластиковую фишку с генератора.

Берем ключ на 13 и выкручиваем крепежную гайку с контакта силового провода, после чего снимаем его.

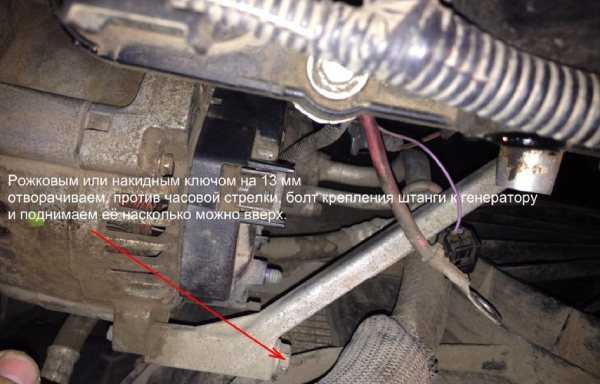

Этим же ключом откручиваем болт крепления стержня к генератору и поднимаем ее верх до упора.

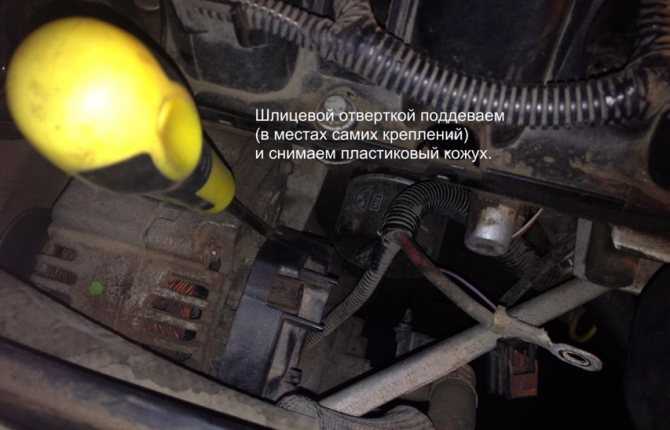

Далее плоской отверткой поддеваем и снимаем защитный кожух.

Ключом на 7 откручиваем два болта и шпильку с крепления регулятора Меган 2, затем снимаем его.

Ставим новый регулятор, прикручиваем шпильки, болты, одеваем кожух до щелчка, так чтобы щетки вышли наружу и контактировали с кольцами на валу ротора Megane 2.

Платформа, салон и кузов авто

Машина, выпущенная, как раз в 2008 год, имеет существенные качественные отличия от ряда аналогов благодаря отличной платформе от Nissan, прекрасной ходовой частью, обеспечивающей мягкость поездки и надежной шумоизоляцией, несмотря на 10 лет со дня выпуска. Хотя подвеска чуть жестковатее, чем хотелось, но прекрасно адаптирована для отечественных дорожных условий и не возникает никакого дискомфорта. Бытует мнение у водителей, что машина имеет маленький дорожный просвет и жестковатый руль, что особенно чувствуется на плохих дорогах. На устойчивость машины положительно влияет ABS-система. Это больше заметно, конечно же, в дождливую погоду.

В салоне Рено Меган 2 предусмотрено несколько ниш для хранения «мелочи», обить в износостойкий материал с пластиковыми элементами, установлены комфортные кресла с надежной боковой поддержкой. Для загородных поездок имеется вместительный багажник.

Машина в кузове седан и хэтчбек подойдет и для новичков, и для профи. Для первой группы важна несложность функционала, а для водителей со стажем предпочтительнее хорошие эксплуатационные качества и надежность, технические характеристики.

Многие автомобилисты сошлись во мнении об отличных эксплуатационных параметрах второго поколения Меганов.

Недостатки, поломки и проблемы Рено Меган 2

Кузов Мегана оцинкован, а передние крылья пластиковые, поэтому быстро она не гниет. Однако обработаны лишь наружные панели и при забитом дренаже или повреждениях коррозия тут активно развивается изнутри. Также на задних арках часто облазит краска.

Салон приятен по материалам и эргономике, но нередко поскрипывает на неровностях. Владельцы постоянно жалуются на сбои по электрике и чаще других выходят из строя: центральный замок, стеклоподъемники, климат-контроль, моторчик регулировки зеркал, магнитола и датчик температуры салона, который расположили в зеркале заднего вида.

1.4-литровый мотор K4J с чугунным блоком и 16-клапанной гбц с гидрокомпенсаторами имеет внушительный ресурс, но регулярно беспокоит течами и по электрической части. Также этот агрегат оснащен ременным приводом ГРМ с обрывом которого гнет клапана.

1.6-литровый мотор K4M отличается от описанного выше двс только рабочим объемом.

2.0-литровый мотор F4R относится к другой серии агрегатов, но проблемы у него те же.

5-ступенчатая мкпп JH3 с рычажным приводом надежна, но не любит динамичной езды. В ней довольно быстро изнашиваются синхронизаторы и подшипники дифференциала. Также здесь часто встречаются течи масла из-за разрушения сальника левого привода.

5-ступенчатую мкпп JR5 с тросовым приводом обычно ставили с дизельным моторами, а их высокий крутящий момент отрицательно сказывается на ресурсе подшипников кпп. Однако с бензиновым двигателем в 1.6 литров коробка служит без каких-либо проблем.

6-ступенчатая мкпп TL4 тут встречается нечасто и особыми проблемами не отметилась. Лишь в первый год выпуска были случаи заклинивания из-за недолива масла на заводе.

6-ступенчатая мкпп ND0 ставилась с 2.0-литровым бензиновым и 1.9-литровым дизелем и также отметилась на данной модели высокой надежностью и внушительным ресурсом.

6-ступенчатая мкпп PK4 ставилась с 2.0-литровым дизелем, который для нас эксклюзив.

4-ступенчатая акпп DP0 отличается невысокой надежностью и постоянно перегревается, поэтому нужно следить за системой охлаждения, а также регулярно менять в ней масло. Иначе здесь начнутся скачки давления смазки и выйдут из строя соленоиды-регуляторы.

Подвеска в этой модели довольно простая, спереди МакФерсон, а сзади обычная балка. Уже к 50 000 км появляются стуки из-за износа сайлентблоков кронштейна подрамника. Также не очень долго служат стойки стабилизатора, опорные и ступичные подшипники.

К тормозным механизмам и электро-усилителю претензий нет, а вот рейка ненадежная. Застучать она может еще на пробегах до 100 000 км из-за поломки пластиковой втулки.

Двигатели Renault Megane III

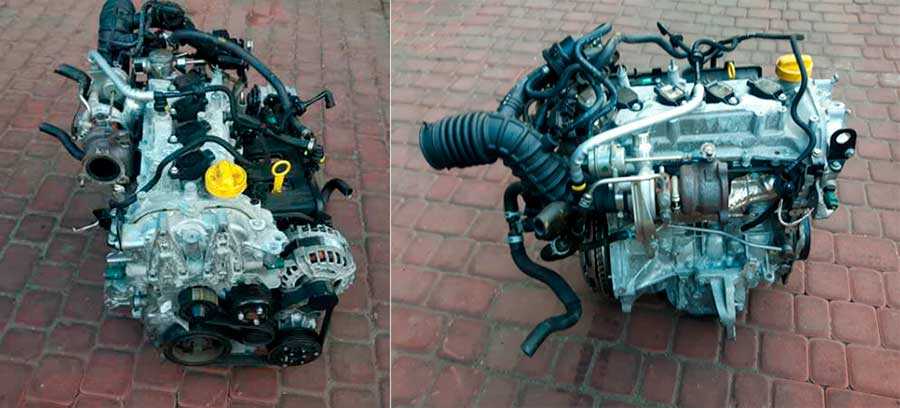

За все время существования Megane-3 на конвейере оснащался различными типами бензиновых и дизельных двигателей, из них марки, работающие на бензине:

• 2 TCe (модель H5Ft), в модификациях 115 и 130 л. с.;
• 4 TCe (H4J) 130 л. с.;
• 6 VVT (K4M) 100 и 112 л. с.;
• 6 (H4M) 114 л. с. (японский аналог HR16DE);
• 0 (M4R) 143 л. с. (или MR20DE);
• 0 TCe (F4RT) 180 и 220 л. с.;
• 0 Turbo (F4RT) 261 и 275 лошадиных сил.

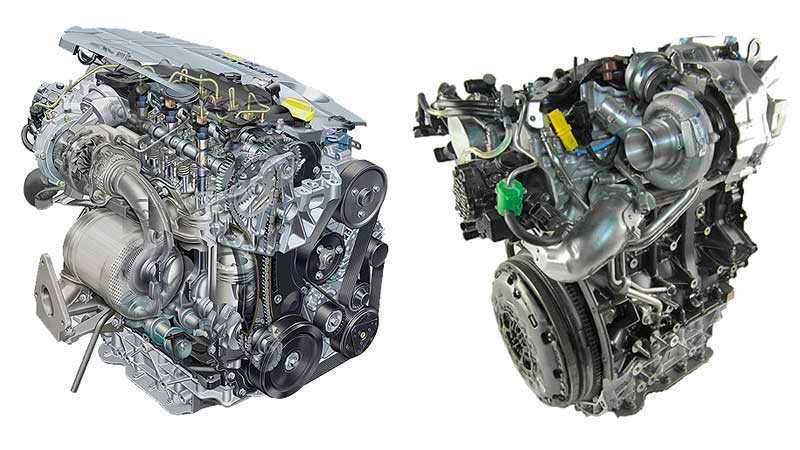

В ассортименте дизелей модельный ряд несколько скромнее – это 1.5-литровый движок K9K в пяти модификациях, 130-сильный 1.6 dCi с индексом R9M, 1.9-литровый силовой агрегат F9Q почти с такой же мощностью, а также двухлитровый двигатель M9R в двух вариантах (150 и 160 л. с.).

Для России сборка «третьего» Мегана в кузове пятидверный хэтчбек осуществлялась на в Москве, еще новые авто для продажи в РФ завозились из Турции, все эти машины комплектовались только атмосферными бензиновыми движками.

Поэтому автомобили Рено с дизелями поступали на отечественный рынок из Европы, и рассматривать их в качестве покупки не рекомендуется по следующим причинам:

• историю отследить сложно, вполне возможно, что автомобиль обслуживался нерегулярно;
• часто среди них попадаются машины с существенно скрученным пробегом;
• есть вероятность приобрести транспортное средство, побывавшее в серьезной аварии;
• не стоит забывать про машины-утопленники.

Если все равно хочется купить дизельную версию, есть только два проверенных метода – самому поехать за машиной в Европу, или приобрести ее у хорошего знакомого, который брал авто лично для себя.

Сейчасчитают Почему Рено замедляет свои автомобили?

918

Новый Renault Duster 2021 в России: комплектации и цены, первые отзывы

7.4k

Хотя сами дизели отличаются неплохой выносливостью, достаточно долгим сроком службы, экономичным потреблением топлива.

В российском исполнении 5-дверный хэтчбек до рестайлинга оснащался 106-сильным двигателем K4M (1.6 л) и 143-сильным M4R (2.0 л), после модернизации в 2012-м модельный ряд силовых агрегатов пополнился движками H4M (1.6L,114 л. с.) и F4R (2.0L 137 л. с.), а мотор M4R был дефорсирован до 137 «лошадок».

В рестайлинговой версии Phase II линейка ДВС не изменилась, оставалась такой до самого конца выпуска модели в России (до июля 2016 года).

Популярные моторы

На ранних поколениях Renault Megane популярность получил силовой агрегат K7M. Этот двигатель проверен временем. Конструкция ДВС предполагает наличие 8 клапанов без гидрокомпенсаторов. Выпуск мотора осуществлялся в Румынии и Испании.

Двигатель K7M

Еще одним популярным двигателем стал мотор F3R. Этот силовой агрегат встречается не только на Renault Megane, но и за пределами марки. F3R можно обнаружить под капотами автомобилей Москвич и Вольво. Подача топлива в двигатель отличается в зависимости от рынка, на который ориентирован мотор.

Силовая установка F3R

С приходом вариатора на Renault Megane популярность начал набирать двигатель M4R. Над ДВС совместно трудились специалисты компании Рено и концерна Ниссан. Силовой агрегат может похвалиться наличием электронного дросселя. Блок цилиндров ДВС отлит из алюминия, что не в лучшую сторону сказывается на ресурсе и долговечности мотора.

Силовой агрегат M4R

На поздних поколениях Renault Megane популярность смог получить двигатель H4M. Корни создания ДВС также уходят к разработчикам компании Ниссан. Мотор имеет цепной привод ГРМ. Система впрыска ДВС предусматривает наличие двух форсунок на каждый цилиндр. Оптимальное распределение топлива в рабочей камере позволяет снизить выбросы вредных веществ.

Двигатель H4M

Среди автомобилей, поставляемых на отечественный рынок, большинство имеют под капотом бензиновый ДВС. Дизели получили распространение среди пригнанных из заграницы Renault Megane. Одним из самых востребованных и популярных двигателей стал K9K. Мотор обладает простой конструкцией и чугунным блоком цилиндров.

Мотор K9K

Ремонтопригодность

Наличие чугунного блока цилиндров дает повод для надежды на высокую ремонтопригодность двигателя. Это действительно так. Гильзы легко расточить под любой необходимый ремонтный размер. Проблем с приобретением запчастей для ремонта нет.

Дополнительно, имеются сведения, что цена оригинальных узлов и деталей довольно высокая. Здесь приходится выбирать между качеством ремонта и материальными затратами.

В самом крайнем случае можно обратиться к услугам авторазборок, но желательно этого не делать. Дело в том, что определить остаточный ресурс детали или узла бывших в употреблении практически невозможно. А на разборках предлагают именно б/у запчасти. Будут ли они качественными – большой вопрос.

Процесс ремонта имеет определенные нюансы, без знания которых самостоятельно восстановить работоспособность двигателя просто невозможно. Например, не соблюдая моменты затяжки крепежных соединений можно легко сорвать резьбу гайки (болта, шпильки) или недостаточно жестко закрепить соединение какого-либо элемента мотора.

Без опыта проведения ремонтных работ проблемой станет обыкновенная замена масляного фильтра на двигателе. Дело в том, что он размещен в очень недоступном месте – за генератором. И таких нюансов очень много.

Кроме всего сказанного двигатель невозможно отремонтировать без специального инструмента и приспособлений, которые имеются далеко не в каждом гараже.

Определенные сложности вызовет такая операция, как замена ремня привода ГРМ. Проблема заключается в том, что на многих версиях двигателя на шкиве распредвала нет фиксирующей шпонки и меток на валах. Это означает, что положение распредвалов и коленчатого вала приходится выставлять используя специальные фиксаторы.

Несмотря на то, что качественный капитальный ремонт агрегата не дешевый (ориентировочно около 100 тыс. руб.), экономить на его проведении своими силами не стоит. Допущенные ошибки увеличат общую стоимость ремонта в разы.

Существенную экономию бюджета может дать замена вышедшего из строя двигателя контрактным. Его цена колеблется от 15 до 50 тыс. руб. в зависимости от комплектации и года выпуска. Продавцы контрактных моторов дают на них всю документацию для постановки на учет в ГИБДД. Кроме этого каждому ДВС дается гарантия качества.

Из всего сказанного вывод напрашивается единственный – ремонт двигателя нужно делать на специализированных автосервисах. Несколько затратно, но зато качественно и с гарантией.

Что означают модификации (710, 711, 712, 713, 714, 730, 732, 740, 750, 770, 780)

За весь период производства двигатель несколько раз обновлялся. В результате были частично изменены силовые и некритичные элементы. Например, при установке силового агрегата на различные модели автомобилей.

Технические характеристики и устройство модификации остались такими же, как у базовой модели.

K4J 710	98 л.с	1998-2010	Клио
K4J 711	98 л.с	2000-настоящее время	Clio II
K4J 712	95 л.с	1999-2004 гг	Клио II, Талия I
K4J 713	98 л.с	2008 г	Clio II
K4J 714	95 л.с	1999-2003 гг	Меган, Живописный (JA)
K4J 730	98 л.с	1999-2003 гг	Живописный II
K4J 732	82 cv	2003 г	Megane II
K4J 740	98 л.с	1999-2010	Megane
K4J 750	95 л.с	2003-2008 гг	Megane I, Scenic I
K4J 770	98 л.с	2004-2010 гг	Режим
K4J 780	100 л.с	2005-2014 гг	Режим

Надежность

Французским инженерам удалось воплотить в жизнь мечту всех автолюбителей – создать простой, надежный и долговечный двигатель. Несмотря на то, что базовая модель получилась на редкость удачной, работы по совершенствованию силового агрегата не прекращались.

При правильной эксплуатации мотора он способен более чем в четыре раза перекрыть ресурс, заявленный производителем. В интернете можно найти информацию о двигателях с пробегом более 800 тыс. км. Надо понимать, что такую цифру выдаст далеко не каждый мотор. Реальный пробег двигателя полностью зависит от отношения к нему со стороны владельца.

Участники специализированных форумов подтверждают сказанное. Например, форумчанин Maxim021 пишет:

Его поддерживает Popen 2022:

В основном самый большой вред ДВС приносят несвоевременное проведение ТО, заправка низкосортными ГСМ и агрессивная езда на автомобиле.

В руководстве по эксплуатации конкретной марки автомобиля производителем четко определены сроки проведения очередных технических обслуживаний двигателя и перечень проводимых операций. Отклонения от требований приводят к сокращению эксплуатационного ресурса.

Технические жидкости так же должны соответствовать стандартам производителя. Бытует мнение, что двигатель «всеядный», переваривает любое топливо. К этому вопросу нужно подходить творчески и руководствоваться не только экономическими выгодами. Понятно, что на 92-м бензине мотор работать будет, но его технические характеристики будут несколько ниже.

И главное, каждый автолюбитель должен знать, что низкооктановый бензин вызывает повышенную детонацию. А это уже прямая предпосылка к аварийному состоянию ДВС. Поэтому здесь полная свобода выбора – или длительная и надежная эксплуатация двигателя, или экономия на бензине. Поэтому заменять АИ-95 на АИ-92 не рекомендуется, хотя такая возможность есть.

Вывод: K4M надежный и долговечный агрегат при соответственном с ним обращении.

Тюнинг моторов Renault Duster

Атмосферные двигатели Renault Duster не особо увеличивают мощность путем чип-тюнинга. Поэтому перепрошивка ЭБУ более актуальна для мотора K9K. Наиболее часто автовладельцы используют готовое решение. В таком случае прирост лошадей минимален. Для более заметного результата необходим индивидуальный чип-тюнинг с контролем параметров на динамометрическом стенде.

Немного улучшить характеристики ДВС можно поверхностным тюнингом. Автовладельцы часто ставят фильтр-нулевик, прямоток и облегченные шкивы. Прирост мощности в таком случае составляет 10-15 л.с. Для более заметного изменения характеристик мотора необходим его глубокий тюнинг с полной переборкой и установкой стоковых деталей.

Рено Дастер двигатель 2.0 литра из серии Renault F4R имеет огромное количество модификаций с разной мощностью и своими конструктивными особенностями. До лета 2015 года Рено Дастер продавали с простейшей версией двигателя F4R мощностью 135 л.с., однако затем этот же мотор стал выдавать 143 л.с. Прибавка мощности состоялась за счет внедрения системы изменения фаз газораспределения с исполнительным механизмом (фазовращателем) на впускном распределительном валу. Пожалуй это и есть главное отличие двух версий силового агрегата.

Что означают модификации

За все время производства двигатель усовершенствовался более 50 раз. При этом изменения в самом моторе были незначительными, основу составляла базовая версия. Наиболее отличительным признаком в конструкционном плане стало оснащение некоторых версий двигателя фазовращателями (установка механизма регулировки фаз газораспределения).

Остальные изменения в большей части касались изменения крепления двигателя, норм токсичности, вариации с мощностью, а также соединения с МКПП или АКПП.

В таблицу сведены сведения о различных модификациях K4M, а также модели автомобилей Renault, на которые он устанавливался.

Код двигателя	Мощность	Годы выпуска	Устанавливался
K4M 690	105 л.с при 5750 об/мин	2004-2013	Dacia Logan
K4M 700	107 л.с при 5750 об/мин	1999-2011	Megane
K4M 701	107 л.с при 5750 об/мин	1999-2002	Megane
K4M 704	107-109 л.с при 5750 об/мин	1999-2003	Megane, Scenic
K4M 706*	112 л.с при 6000 об/мин	2003-2006	Scenic II
K4M 708	102 л.с при 5750 об/мин	1999-2003	Clio, Megane, Scenic
K4M 710	110 л.с при 5750 об/мин	2001-2005	Laguna II
K4M 714	107 л.с при 5750 об/мин	2001-2005	Laguna
K4M 716*	112 л.с при 6000 об/мин	2005-2007	Laguna II
K4M 720	107 л.с при 5750 об/мин	1999-2001	Laguna I
K4M 724	107 л.с при 5750 об/мин	1999-2001	Laguna
K4M 740	107 л.с при 5750 об/мин	2001-2012	Clio II
K4M 742	107 л.с при 3750 об/мин	2001-2012	Clio
K4M 743	90-110 л.с при 5750 об/мин	2001-2012	Clio, ClioII
K4M 744	75-107 л.с при 5750 об/мин	1999-н. вр.	Clio II, Thalia II
K4M 745	107 л.с при 5750 об/мин	1999-2002	Clio
K4M 748	110 л.с при 5750 об/мин	2001-2005	Clio
K4M 750	95 л.с при 5000 об/мин	1999-2007	Kangoo
K4M 752	95 л.с при 5500 об/мин	2003-2009 1999-2008	Nissan Kubistar Kangoo
K4M 753	95 л.с при 5000 об/мин	1999-2007	Kangoo
K4M 760*	112 л.с при 6000 об/мин	2002-2005	Megane II
K4M 761*	112 л.с при 6000 об/мин	2002-2005	Scenic II, Grand Scenic
K4M 766*	112 л.с при 6000 об/мин	2006-2009	Scenic II, Grand Scenic
K4M 782*	115 л.с при 6000 об/мин	2003-2009	ScenicII, Grand Scenic
K4M 788*	105 л.с при 5750 об/мин	2002-2008	Megane II
K4M 790	112 л.с при 6000 об/мин	2004-н. вр.	Modus
K4M 791	112 л.с при 6000 об/мин	2004-2012	Modus
K4M 794	88 л.с при 5000 об/мин	2004-2008	Modus
K4M 800**	112 л.с при 6000 об/мин	2005-2013	Clio III, Fluence
K4M 801**	112 л.с при 6000 об/мин	2005-2013	Clio III, Fluence
K4M 804*	88 л.с при 5000 об/мин	2005-2009	Clio III, Fluence
K4M 812*	110 л.с при 6000 об/мин	2001-2009	Scenic II, Grand Scenic, Megane II
K4M 813*	110 л.с при 6000 об/мин	2001-2009	Scenic II, Megane II
K4M 824	110 л.с при 6000 об/мин	2007-2010	Laguna III
K4M 830	106 л.с при 5750 об/мин	2013-2016	Kangoo
K4M 831	106 л.с при 5750 об/мин	2007-н. вр.	Kangoo
K4M 834	98 л.с при 5750 об/мин	2013-2016	Kangoo
K4M 835	100 л.с при 5750 об/мин	2013-2016	Kangoo
K4M 836	98-102 л.с при 5750 об/мин	2008-н. вр.	Kangoo II
K4M 839*	110 л.с при 6000 об/мин	2009-2013	Megane, Duster
K4M 848	100 л.с при 5500 об/мин	2008-2014	Megane III
K4M 850	82-106 л.с при 5000 об/мин	2003-2007	Kangoo
K4M 854*	133 л.с при 6750 об/мин	2007-2014	Twingo II, Wind
K4M 858*	110 л.с при 6000 об/мин	2001-2016	Megane III, Scenic III
K4M 862*	128 л.с при 6750 об/мин	2009-2013	Clio
K4M 866*	110 л.с при 6000 об/мин	2009-2011	Megane III, ScenicIII

*версии двигателя с фазорегулятором, **выпускался в двух версиях – атмосферник и турбо

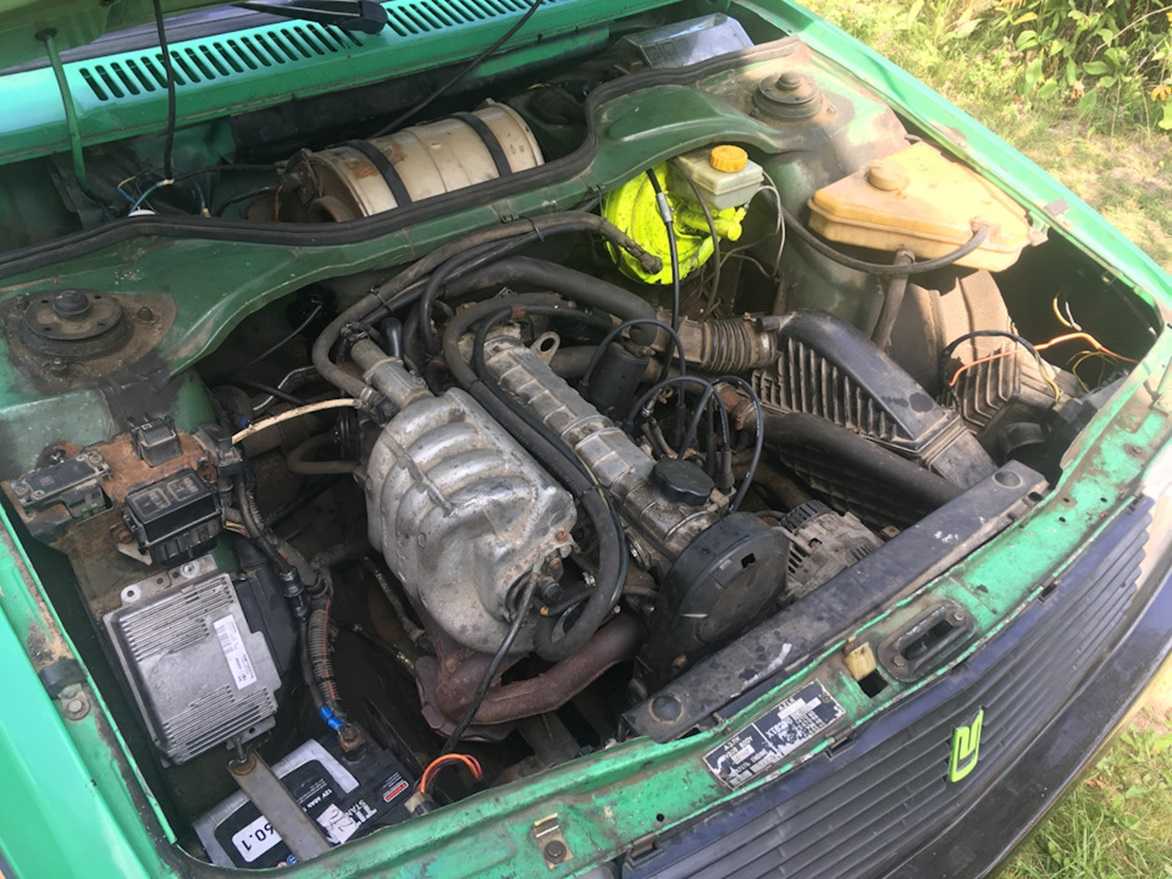

Свап двигателей

Двигатели Renault Megane популярны для свапа. Причиной этого является широкая распространенность ДВС и высокая надежность силовых агрегатов. Обычно мотор переставляют на авто соответствующего класса. Наиболее популярен свап двигателей Renault Megane на Москвич.

Свап моторов на Renault Megane не слишком популярен. Автомобиль имеет тесное подкапотное пространство, в котором сложно разместить мощный ДВС. Силовые установки Renault Megane отличаются высокой надежностью и долговечностью. Поэтому их чаще ремонтируют, а не меняют на другой двигатель.

Конструктивные особенности

С точки зрения конструкции устройство двигателя К4М простое: основной элемент чугунный блок с четырьмя цилиндрами рядной компоновки и алюминиевая ГБЦ на 16 клапанов. Привод ГРМ – ременной, распредвалы выполнены по облегченной схеме, поршни двигателя укреплены вставками из высокопрочной стали в области компрессионных колец.

Внешний вид двигателя:

Как уже упоминалось, гидрокомпенсаторы делают мотор менее шумным. Кроме того, их наличие избавляет автовладельца от необходимости проведения процедуры коррекции тепловых зазоров клапанов. В новые модели двигателя добавили фазорегулятор на впуске, что добавило около 15 лошадиных сил: форсированная версия RS, снабженная тюнингованными системами впуска-выпуска и спортивным распредвалом, выдает до 135 сил.

Зажигание и впрыск, как и в большинстве современных двигателей, управляются электронным блоком. Система охлаждения двигателя – жидкостная, с принудительной циркуляцией, рабочим телом системы служит антифриз. Смазочная система сделана по принципу комбинированной: масло к точкам трения подается и разбрызгиванием, и под давлением.

Распределительные валы, в количестве двух штук, вращаются от зубчатого ремня ГРМ. Вращаясь, они передают крутящий момент на клапана выпуска и впуска

Это достаточно надежная конструкция, важное преимущество которой – простота устройства

Клапана двигателя К4М имеют разную длину и размеры тарелок: впускные больше выпускных. Шатуны двигателя – кованые, выполнены из стали.

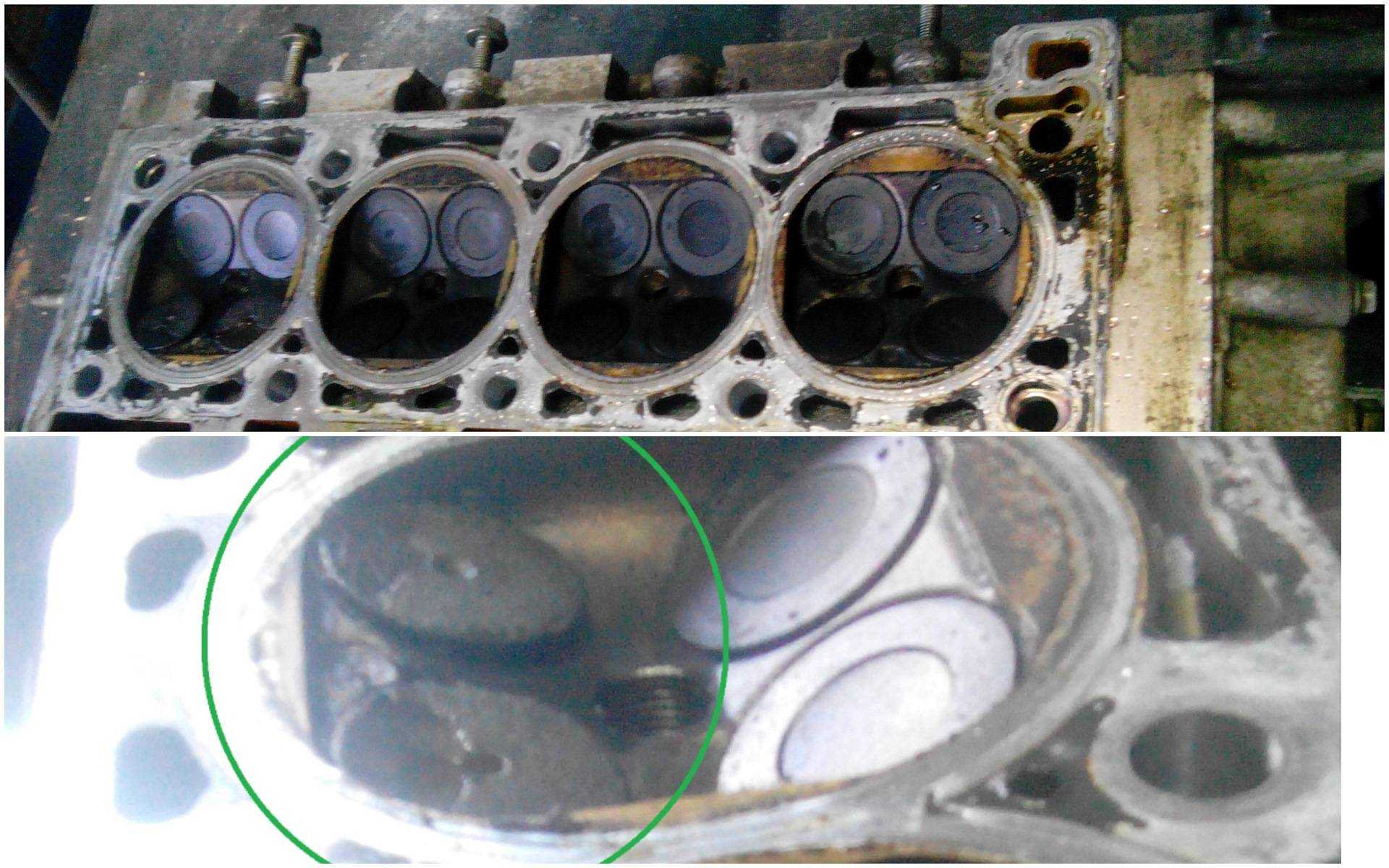

Цилиндры и клапана двигателя:
