Устройство, профилактика и обслуживание системы охлаждения двигателя ваз 2110

Неисправности системы охлаждения и способы их устранения

Неполадок системы охлаждения может быть достаточно много. Связано это в большинстве случаев не столько с надёжностью СОД, сколько с низким качеством комплектующих. Типичные неисправности бывают следующие:

• низкий уровень ОЖ в бачке из-за нарушенной герметичности соединений шлангов, повреждения бачка;
• отсутствие давления в системе, вызванное вышедшим из строя водяным насосом;
• перегрев жидкости из-за неработающего в нормальном режиме электровентилятора – неисправны электровентилятор, реле, датчик температуры;
• выход из строя термостата – определить эту неисправность можно по двум признакам: либо ОЖ циркулирует только по большому кругу, либо только по малому, в результате двигатель не нагревается или перегревается.

Рекомендуется регулярно пользоваться режимом самодиагностики для своевременного выявления отклонений в температурном режиме и следить за уровнем охлаждающей жидкости в расширительном бачке.

Утечка антифриза

Сначала следует проверить уровень ОЖ в расширительном бачке. Если он низкий, нужно осмотреть подкапотное пространство на предмет наличия подтёков. Обычно причина их появления в слабом соединении хомутов, повреждении радиатора или радиатора печки. Во всех случаях потребуется замена элементов.

Циркуляция тосола в системе

Чтобы проверить наличие давления в системе, следует открыть крышку расширительного бачка и посмотреть, как внутрь поступает тосол. Плохая циркуляция может стать следствием загрязнения СОД, в этом случае потребуется ее промывка. Другая причина заключается в выходе из строя помпы, но в этом случае гарантированно будет оборван ремень ГРМ, и последует дорогостоящий ремонт загнутых клапанов.

Двигатель перегревается

Причиной в большинстве случаев становится неисправный термостат. Для проверки нужно потрогать рукой нижний и верхний патрубки радиатора. Если верхний при рабочей температуре двигателя будет горячий, а нижний остаётся холодным, значит, термостат заклинил в закрытом положении.

Если он заклинит в открытом виде, двигатель будет долго прогреваться. Летом это не страшно, а зимой принесет массу неудобств. В обоих случаях термостат подлежит замене. Двигатель может перегреваться, если в системе есть воздушная пробка, или не работает электровентилятор. Также надо проверить радиатор – возможно, его соты забиты грязью.

Замена водяного насоса

Для удобства лучше снять и убрать в сторону адсорбер, не отсоединяя шлангов. Пластиковая накладка сверху на двигателе и защитный кожух привода ГРМ тоже нужно снять. Дальнейший алгоритм действий такой:

1. Домкратом приподнять правую переднюю сторону, тем самым вывесить колесо, в дальнейшем это понадобится для установки меток.
2. Колесо нужно снять, открутить гайку крепления шкива коленчатого вала и снять шкив.
3. Ослабить гайки крепления роликов-натяжителей и снять ремень привода газораспределительного механизма.
4. Вставить подходящий деревянный брусок между шестернями распредвалов, предотвратив их прокручивание.
5. Открутить три крепежных болта, фиксирующих помпу, и снять насос.

Новая помпа устанавливается в обратном порядке, рекомендуется нанести на места соприкосновения с блоком небольшой слой силиконового герметика.

Замена радиатора

Следует сначала слить антифриз из системы, открутив сливную пробку в нижней части радиатора, предварительно подставив подходящую ёмкость. Далее нужно слить охлаждающую жидкость с рубашки блока. Дальнейшая работа проводится следующим образом:

1. Снятие фишки проводов и отключение электровентилятора.
2. Открутить два болта с левой стороны.
3. Открутить две гайки сверху и болт внизу.
4. Теперь можно снять радиатор вместе с электровентилятором, отсоединив предварительно нижний и верхний патрубок.

Новый радиатор устанавливается в обратной последовательности, рекомендуется поменять охлаждающую жидкость.

Замена термостата

Перед заменой термостата следует слить охлаждающую жидкость из радиатора и из блока цилиндров. Теперь нужно ослабить хомуты патрубков, подходящих к термостату и демонтировать его. Новое устройство устанавливается в обратной последовательности, рекомендуется заменить и хомуты.

Все эти работы, а также замена соединительных шлангов или радиатора отопителя могут осуществляться в гаражных условиях. Для этого не обязательно обращаться в автосервис. Замена помпы стоит не менее 800 рублей, термостата – 400-500, радиатора – 300-400. Суммы не такие большие, но и работа несложная. Делать своими руками или воспользоваться услугой СТО – каждый выбирает для себя сам.

18 инструкций о замене комплектующих и ремонте ВАЗ

Существуют определенные виды проблем, с которыми рано или поздно сталкиваются все автовладельцы. У нас вы найдете полезные статьи о том, как заменить следующие детали собственными силами на российской машине:

• ремень ГРМ и натяжной ролик;
• ремень, натяжной ролик генератора;
• масло и фильтры;
• топливный фильтр;
• воздушные фильтры;
• сальный фильтр;
• тормозные колодки;
• тормозной барабан;
• задний тормозной цилиндр;
• прокачка системы торможения;
• лампы приборной доски;
• лампы блок-фар, задних фар, подсветки;
• блок-фары;
• трос сцепления;
• свечи зажигания;
• охлаждающая жидкость;
• водяной насос, сальники;
• тросы стояночного тормоза.

Вы можете бесплатно получить сборник инструкций с подробным раскрытием данных тематик. Для этого необходимо указать электронный адрес, куда будут отправлены текстовые файлы.

Система охлаждения двигателя ВАЗ 2114

Система охлаждения двигателя ВАЗ 2114

Система охлаждения двигателя ВАЗ 2114 представляет интерес для многих владельцев данного автомобиля. К сожалению, отечественные автомобили не отличаются хорошим качеством сборки и надежностью работы различных их систем, включая и систему охлаждения двигателя ВАЗ 2114.

Но прежде чем найти и устранить неисправность в системе охлаждения двигателя ВАЗ 2114 необходимо знать ее устройство и принцип работы. Про это мы и поговорим дальше.

Внутренний теплообмен

Принцип работы системы охлаждения двигателя ВАЗ 2114 основан на внутреннем теплообмене, который происходит с помощью жидкости. Тут ничего нового я вам не открою, так как на этом принципе основана работа систем охлаждения 99% всех автомобилей в мире.

Причиной этому послужило то, что данный принцип на много эффективней и надежней воздушной системы охлаждения.

Всем нам знаком легенда отечественного автопрома автомобиль «Запорожец», на котором двигатель стоял сзади и охлаждался с помощью направленных воздушных потоков.

И как мучились владельцы этого автомобиля, придумывая различные ухищрения, чтобы увеличить эффективность этой системы, для того чтобы двигатель не перегрелся.

Важный недостаток

Однако система охлаждения двигателя ВАЗ 2114 и всех остальных аналогичных автомобилей имеет один важный недостаток, это постоянный контроль за ее состоянием, периодичное обязательное обслуживание и ремонт.

В основу работы такой системы охлаждения заложена принудительная циркуляция охлаждающей жидкости по закрытому контуру. Единственное, что соединяет ее с внешним виром это расширительный бачок.

Устройство системы охлаждения двигателя ВАЗ 2114

Система охлаждения двигателя ВАЗ 2114 состоит из:

1. Электродвигателя;
2. Насоса;
3. Левого и правого бочков радиатора;
4. Горловины;
5. Заливных и сливных пробок;
6. Сливной патрубок.

Конечно же, радиатора, расширительного бачка, трубок и шлангов по которым циркулирует охлаждающая жидкость, термостат, электровентилятор и датчик его включения, патрубки для радиатора отопителя, блок подогрева карбюратора.

Так же к системе охлаждения двигателя ВАЗ 2114 можно отнести ремень привода распределительного вала, с помощью которого приводится центробежный насос или по-простому помпа.

Принцип работы

Циркуляция жидкости в системе охлаждения автомобиля происходит принудительно под воздействием центробежного насоса, который, в свою очередь, приводится в действие ремнем привода газораспределительного механизма.

Электровентилятор имеет встроенные четыре пластмассовых лопасти. Он установлен на вал электродвигателя. Электродвигатель в свою очередь постоянно реагирует на показания специального датчика и в зависимости от его показаний включается и выключается.

Как известно система охлаждения двигателя ВАЗ 2114 не является как таковой без клапана термостата, который имеет двумя каналами, основным и дополнительным. Термостат имеет специальный наполнитель, который чувствителен к изменению температуры окружающей среды.

Вообще клапан термостата является одним из самых важных элементов системы охлаждения любого автомобиля. При достижении температуры охлаждающей жидкости приблизительно 87 градусов (плюс, минус 2 градуса), открывается основной клапан и пропускает охлаждающую жидкость по большому контуру.

При достижении температуры охлаждающей жидкости 102 градуса, ход основного клапана останавливается на отметке 8 мм (для ВАЗ 2114).

Причины не правильной работы системы охлаждения

Очень часто причиной не правильной работы системы охлаждения автомобиля является не правильное срабатывание термостата. Если данный клапан работает не правильно, единственный выход из данной ситуации, это его замена.

А что бы проверить исправность клапана термостата, необходимо запустить холодный двигатель.

После того как двигатель прогреется (87 – 92 градуса) необходимо прощупать нижний патрубок под термостатом, он должен быть теплым. Если патрубок холодный, значит у вас проблемы с клапаном термостата.

На автомобиле ВАЗ 2114 установлен двухходовой алюминиевый радиатор, трубчатый – пластинчатый. Данный радиатор дополнительно оснащен 2-я пластмассовыми бачками. Левый бачек имеет перегородку.

Как мы видим, система охлаждения двигателя ВАЗ 2114 не является очень сложной, чтобы не разобраться в ее конструкции и принципе работы. Что не скажешь про такую же систему у иномарок.

И что самое положительное и приятное, вы сможете самостоятельно провести не большой ее ремонт, к примеру, заменить клапан термостат или какой-либо патрубок.

Система охлаждения двигателя, принцип работы.

http://www.avto-pulss.ru

Ремонт

Рассмотрим, как исправить проблемы, возникающие в системе охлаждения согласно порядку их перечисления:

• тосол не может исчезать просто так, в закрытой системе он не испаряется, значит – нужно найти течь и устранить ее. Прежде всего, необходимо проверить все шланги и патрубки, возможно, они плохо закреплены, или хомуты износились. Также внимательно осмотрите радиатор охлаждения на предмет протекания;
• если в морозы приходится долго прогревать двигатель до рабочей температуры, прежде чем трогаться в путь, значит, его нужно утеплить. Причем, если в местности, где эксплуатируется ВАЗ 2110, морозы выше -10°С долго не держатся, то достаточно утеплить во время езды радиатор (например, с помощью картонки, которая должна быть на этот случай в багажнике). Если же речь идет о серьезных испытаниях холодом, то придется утеплить, что называется, капитально. Тогда долгий подогрев не понадобится. Можно, конечно, приобрести «тулуп» для двигателя, но это дорого и не всегда оправдано. Можно использовать для этой цели тивиплен или изофлекс с пенополиуретаном. Только придется долго повозиться – вырезать, подогнать, закрепить. В конце концов, чтобы утеплить, подойдет и войлок, даже старое одеяло, закрепленное под капотом с помощью подручных материалов. Следите только, чтобы крепление было надежным, и кусок вашего утеплителя не попал под ремень генератора;
• если двигатель уже начал детонировать, то, скорее всего, вы достаточно «потрудились» для этого, не обращая внимания на «сигналы», которые подавала система охлаждения. Хорошо, если все «пройдет» после приведения ее в порядок, но может понадобиться и ремонт двигателя – а это плохо, неприятно и дорого;
• стрелка датчика температуры ОЖ в красном секторе требует немедленной реакции водителя. Прежде всего желательно заглушить машину, чтобы перегрев не вызвал серьезных последствий. Откройте капот и посмотрите, есть ли в бачке ОЖ, но пробку пока не откручивайте, можно обжечься. Если вы вовремя среагируете на датчик, то до кипения не дойдет, из-под капота не повалит пар и не раздастся свист;
• особенно неприятный момент, когда прорывает прокладку головки двигателя. Тогда уже не избежать серьезного ремонта.

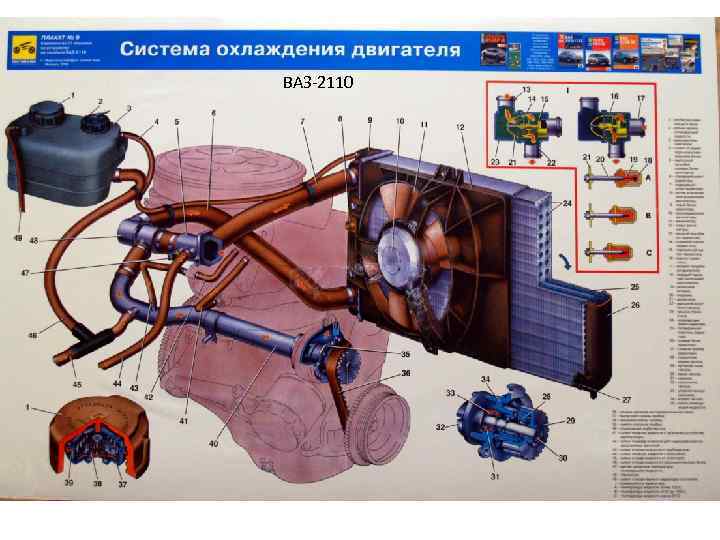

Особенности системы охлаждения двигателя ВАЗ-21124 автомобиля ВАЗ-2110

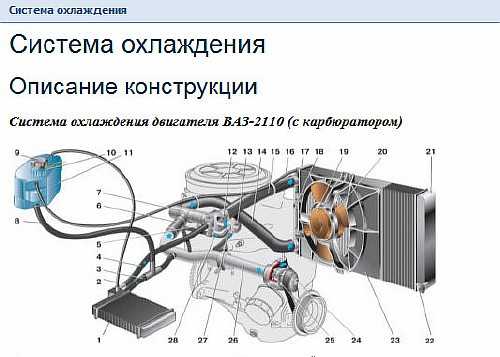

Система охлаждения двигателя ВАЗ-21124 отличается от системы охлаждения двигателя ВАЗ-2111 и ВАЗ2112 измененной схемой подсоединения шлангов радиатора отопителя, установкой термостата нового образца и расширительным бачком увеличенного размера. Датчик указателя уровня охлаждающей жидкости в расширительном бачке не ставится.

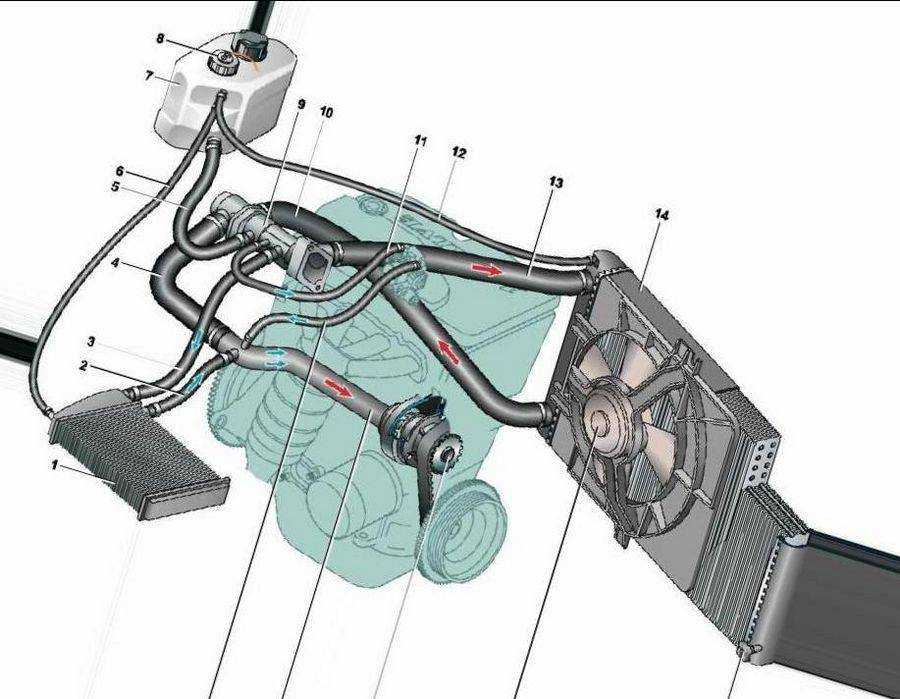

Система охлаждения двигателя ВАЗ-21124 — жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, термостата, насоса, расширительного бачка и соединительных шлангов.

Насос обеспечивает циркуляцию охлаждающей жидкости через рубашку охлаждения блока и головки блока цилиндров, после чего жидкость проходит через термостат в радиатор, где отдает тепло охлаждающему воздуху.

Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции, а движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.

В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

Герметичность системы обеспечивается впускным и выпускным клапаном, расположенным в крышке расширительного бачка.

Выпускной клапан поддерживает повышенное давление в системе на горячем двигателе, за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери.

Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе).

Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора.

Электровентилятор включается через реле по сигналу контроллера.

Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов.

В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера.

Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала ремнем ГРМ.

Корпус насоса алюминиевый.

Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы.

Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка.

К торцу крыльчатки прижато упорное кольцо из графитсодержащей композиции, за которым находится сальник.

В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя.

Насос рекомендуется заменять в сборе.

Перераспределением потоков жидкости управляет термостат.

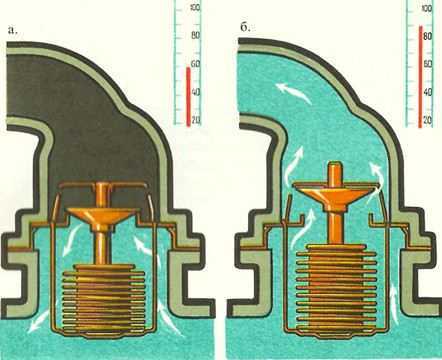

Термостат имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости.

На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора, и жидкость циркулирует только по малому кругу, минуя радиатор.

При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал.

При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается.

Почти вся жидкость циркулирует по большому кругу через радиатор двигателя.

Замену термостата можно посмотреть в статье – «Снятие и проверка термостата».

Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «MAX» и «MIN».

В верхней части бачка имеется патрубок для соединения с пароотводящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины.

Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводящего шланга.

На радиаторе установлен кожух с электровентилятором. В нижней части правого бачка находится сливная пробка.

Не рекомендуется использование воды в системе охлаждения: горячая вода вызывает интенсивную коррозию алюминиевых деталей.

Промывка системы охлаждения

В современных автомобилях в качестве охлаждающей жидкости используется антифриз или тосол. ОЖ рано или поздно начинает выкипать, а значит, в бачке снижается ее уровень. Раньше автолюбители доливали в систему дистиллированную воду, сейчас – антифриз той же марки. Охлаждающая жидкость отводит тепло от мотора и, проходя через радиатор, охлаждается для дальнейшей циркуляции. Тосол частично смазывает элементы и узлы системы охлаждения, защищая их от коррозии.

При значительном пробеге (более 75 000 км) без замены ОЖ она практически теряет все свои свойства, постепенно темнеет, изменяется ее запах. Такие симптомы свидетельствуют и о загрязнении СОД. В любом случае потребуется замена антифриза с предварительной промывкой. Если этого не сделать, свежая жидкость быстро загрязнится, и придется повторить процедуру.

Чистка или промывка системы охлаждения состоит из двух основных этапов. Сначала нужно снять радиатор и вручную очистить его соты в виде решетки от грязи и насекомых. Лучшим для этого инструментом будет автомобильная мойка высокого давления – направленная струя быстро выбьет из сот всю грязь. При этом чтобы не повредить мягкие алюминиевые пластины, нужно обрабатывать радиатор с расстояния не менее одного метра.

На следующем этапе можно приступить к промывке системы. Так не только очищают СОД от грязи, но и удаляют ржавчину и накипь (особенно, если использовалась вода). Промывание понадобится и после решения некоторых проблем с двигателем, когда в систему охлаждения попадают моторное масло и газы из камер сгорания, что также оказывает негативное воздействие на СОД. Для очистки используются специальные средства или обычная дистиллированная вода.

Перед началом процедуры следует слить весь старый антифриз с радиатора и с блока цилиндров. Чтобы ускорить процесс, открутите крышку расширительного бачка. При этом двигатель должен быть остывшим. Промывка проводится в несколько простых шагов:

1. Закрутить все сливные пробки и залить в расширительный бачок дистиллированную воду или специальный раствор для промывки.
2. Запустить двигатель и дать ему поработать на холостом ходу 15-20 минут, пока температура не поднимется до рабочих значений вплоть до запуска принудительного охлаждения электровентилятором. Во время работы двигателя отопитель должен работать на обогрев с максимальными оборотами.

При сильном загрязнении следует процедуру промывки повторить и продолжить до тех пор, пока не начнет сливаться чистая жидкость. После этого можно заливать антифриз.

Осмотр и ремонт помпы

Насос системы охлаждения также может утратить герметичность в процессе эксплуатации. Особенно уязвим дренаж помпы: сальники изнашиваются и узел даёт течь. В этом случае нужно демонтировать узел и заменить дефектный компонент. Проводим сервис в следующей последовательности:

• сливаем ОЖ в максимальном количестве;
• демонтируем ремень ГРМ вместе с задней крышкой ГРМ;
• снимаем крепёж помпы (она держится на четырёх болтах);
• раскручиваем корпус устройства, заменяем изношенный сальник.

Почти все ремонтные работы требуют слива охлаждающей жидкости. После ремонта не заливайте отработанное вещество, обязательно купите канистру новой ОЖ

Уделяйте повышенное внимание мягким шлангам — они могут истираться, прогорать или разрушаться от экстремальных условиях эксплуатации (особенно на моторах, где 8 клапанов — электронное управление системой охлаждения на таких машинах сведено к минимуму)

Соблюдайте межсервисные интервалы основных узлов – насоса, радиатора, термостата, вентилятора.

Вентилятор печки

Конструктивно вентилятор состоит из электродвигателя постоянного тока с коллекторно-щеточным узлом и крыльчатки, посаженной на ротор эл. мотора. Питание электромоторчика осуществляется от бортовой сети авто. Предусмотрено несколько режимов работы вентилятора, разница между которыми сводится только к скорости вращения ротора, а реализовано это путем врезки резистора в цепь питания электромотора.

Установка режима работы вентилятора осуществляется рукояткой, размещенной в блоке управления печкой на центральной консоли. Изначально на ВАЗ-2110 эта рукоятка входила в конструкцию контроллера САУО, но функционировала отдельно от самого контроллера. Позже в САУО добавили функцию автоматического управления вентилятором (положение «А» на рукоятке), задействовав которую контроллер регулирует скорость вращения электромотора, чтобы поддерживать заданный температурный режим.

Электродвигатель, используемый в конструкции вентилятора ВАЗ-2110, прост, но у него есть «слабые места» — коллекторно-щеточный узел и подшипники. Износ этих элементов становится причиной некорректного функционирования и полной неработоспособности вентилятора. Короткие замыкания и обрывы обмотки в приводе печки встречается редко, но об этих поломках тоже не забывайте.

Симптомы поломки. Составляющие отопителя, влияющие на работу вентилятора

Признаки неисправности вентилятора печки достаточно явно проявляются и не заметить их невозможно. Распространенные симптомами поломки:

1. Повышенная шумность, скрежет при работе.
2. Сильное снижение эффективности нагнетания воздуха.
3. Вентилятор не включается в работу.
4. Самопроизвольное изменение скорости вращения электродвигателя.
5. На слух определяется, что электромотор работает под сильной нагрузкой.

В ряде случаев такие последствия дают неисправности в цепи питания и управления вентилятором, поэтому следует сначала проверить их. Это касается:

• предохранителя (перегорание – причина полного отказа работы электромотора);
• резистора (если он не исправен, перестают работать некоторые скоростные режимы электродвигателя);
• контроллера (рукоятка переключения режимов вентилятора и входит в его конструкцию, поэтому неисправности САУО сказываются на функционировании эл. двигателя);
• клемм проводки цепи питания и управления (окисление, повреждения проводов – одна из причин неправильно работающего электровентилятора).

Если диагностика указанных элементов показала, что они исправны, необходимо демонтировать и ремонтировать сам вентилятор. Но предварительно можно и его диагностировать.

Проверка вентилятора

Делается проверка путем прямой запитки электродвигателя от АКБ (от клемм аккумулятора прокладываем провода и подключаем к выводам питания моторчика) – работа под нагрузкой, затрудненный набор скорости вращения, визги и писки указывают на износ составных элементов привода и необходимость их замены. А вот если даже при прямой подаче напряжения электродвигатель не заработал, вероятнее, он перегорел или произошел обрыв обмоток. Такие неисправности – трудноустранимы и проще заменить узел целиком.

Особенности конструкции печки старого и нового образцов

Конструкция электродвигателя печки на ВАЗ-2110 идентична, а вот вентиляторы и место их расположения отличается. На моделях первых годов выпуска электровентилятор установлен в корпусе печки перед радиатором и расположен он горизонтально (печки старого образца). После конструкцию пересмотрели – вентилятор уже разместили в корпусе салонного фильтра и установили вертикально (отопители нового образца).

Несмотря на конструктивные особенности, демонтаж вентилятора – операция несложная и не требует полной разборки печки.

На ВАЗ-2110 с отопителем старого образца, чтобы снять электровентилятор, нужно:

1. Демонтировать «жабо».
2. Снять переднюю стенку ниши, в которой размещен отопитель.
3. Демонтировать заднюю крышку корпуса вентилятора, предварительно выкрутив саморезы и сняв фиксаторы.
4. Отсоединить от вентилятора проводку и извлечь его.

Рекомендуем: Проверка и регулировка стояночного тормоза

Что касается моделей с печкой нового образца, то технология снятия электровентилятора печки на таких авто отличается:

• демонтируем «жабо» и переднюю стенку;
• извлекаем воздушный фильтр;
• откручиваем крепление корпуса фильтра к корпусу печки и разъединяем их;
• отсоединяем проводку;
• извлекаем корпус фильтра вместе с вентилятором;
• демонтируем электровентилятор.

После снятия электродвигателя с крыльчаткой, разбираем его, выполняем дефектовку, заменяем изношенные элементы и собираем обратно.

Характеристика ДТОЖ

Для начала рассмотрим основные характеристики регулятора, который часто называют датчиком включения вентилятора. Начнем с принципа функционирования.

Принцип работы

В основе конструкции детали лежит термистор-резистор, изменяющий уровень сопротивления в зависимости от температурного режима. Сам термистор установлен в стальной корпус с нанесенной резьбой на него. Непосредственно к корпусу подключена задняя пластмассовая часть устройства, в которой находятся контакты, необходимые для подключения проводов питания. Один из этих контактов плюсовой и он идет от ЭБУ, второй — это минус, который подключается к кузову.

Для того, чтобы датчик температуры двигателя мог работать, он питается от напряжения в 5 вольт. Напряжение подается от ЭБУ посредством резистора с постоянным сопротивлением. Так как сам по себе термистор ДТОЖ имеет отрицательный температурный коэффициент, при увеличении температурного режима параметр сопротивления на нем начнет падать. Кроме того, понижаться будет и напряжение, которое на него поступает. В результате снижения ЭБУ производит расчет температуры силового агрегата, а соответствующие показания передаются на панель приборов. Включаться регулятор должен с включением зажигания.

Где находится?

Если вы являетесь владельцем ВАЗ 21124, вам наверняка будет интересно узнать, где находится регулятор температуры охлаждающей жидкости на ВАЗ. На Ладах 12-го семейства расположение этого устройства довольно простое — как видно по фото, оно установлено в металлическую выпускную магистраль охладительной системы на ГБЦ. Находящийся здесь регулятор включения вентилятора ВАЗ позволяет точно определить температуру расходного материала, поскольку по этой магистрали проходит антифриз.

В каких случаях необходимо менять?

Если регулятор температуры ВАЗ ломается, расходный материал в системе будет превышать точку кипения и, соответственно, антифриз будет превращаться в пар. В конечном итоге это приводит к перегреву силового агрегата, а сам пар будет выбрасываться в воздух через различные отверстия, имеющиеся в системе.

Как известно, антифриз всегда находится под давлением, поэтому если на ВАЗ 2112 датчик стал барахлить, крышку расширительного бачка нужно открывать максимально аккуратно. В противном случае выплеснувшийся хладагент может оставить ожоги на коже. В целом контроллер температурного режима двигателя ВАЗ представляет собой довольно надежную деталь, которая выходит из строя сравнительно нечасто.

Но, как и любое другое устройство, у такого регулятора есть определенные дефекты, которые приводят к его поломке:

• пропадает контакт на внутренней плате устройства;
• появляются пробои в изоляции регулятора (автор видео — Василий Калугин).

Что касается основных симптомов поломки детали, то ее выход из строя можно определить по таким признакам:

1. Не включается вентилятор. Как известно, вентилятор активируется при нагреве мотора, также он может включаться и после того, как ДВС будет заглушен. Если вентилятор не включается, это может свидетельствовать не только о поломке контроллера, но и об окислении контактов питания. Поэтому в первую очередь необходимо произвести диагностику подключения вентилирующего устройства и при необходимости зачистить контакты от окисления.
2. Еще один симптом — мотор перестает нормально запускаться, особенно часто проблемы проявляются при наступлении холодов.
3. При езде на не прогретом силовом агрегате выхлоп будет плохим.
4. Еще один признак — появление пара из-под двигателя, это уже говорит о его перегреве.
5. На транспортном средстве может увеличиться расход потребляемого горючего.

Как показывает практика, при появлении таких признаков обычно замена контроллера системы охлаждения не требуется. По факту проблема обычно заключается в плохом контакте или повреждении проводов, в некоторых случаях это может быть утечка хладагента. Так что сначала нужно произвести визуальную диагностику устройства на наличие дефектов или повреждений.

Меняем бачок

Как правило, расширительный бачок полностью меняют даже в тех случаях, когда корень проблемы только в крышке.

Правильный алгоритм замены выглядит так:

• скидываются клеммы с АКБ;
• отсоединяются крепления пластмассового накопителя;
• снимается шланги отвода пара от радиатора силового агрегата и салонной печки;
• демонтируется патрубок термостата, который также подходит к ёмкости.

Теперь бачок ни к чему не крепится и свободно извлекается из подкапотного пространства. Установка традиционно производится в обратном порядке. Перед началом ремонта не забудьте слить ОЖ.

Возможно, вас также заинтересует статья нашего специалиста, посвящённая тому, как выгнать воздух из системы охлаждения двигателя.
