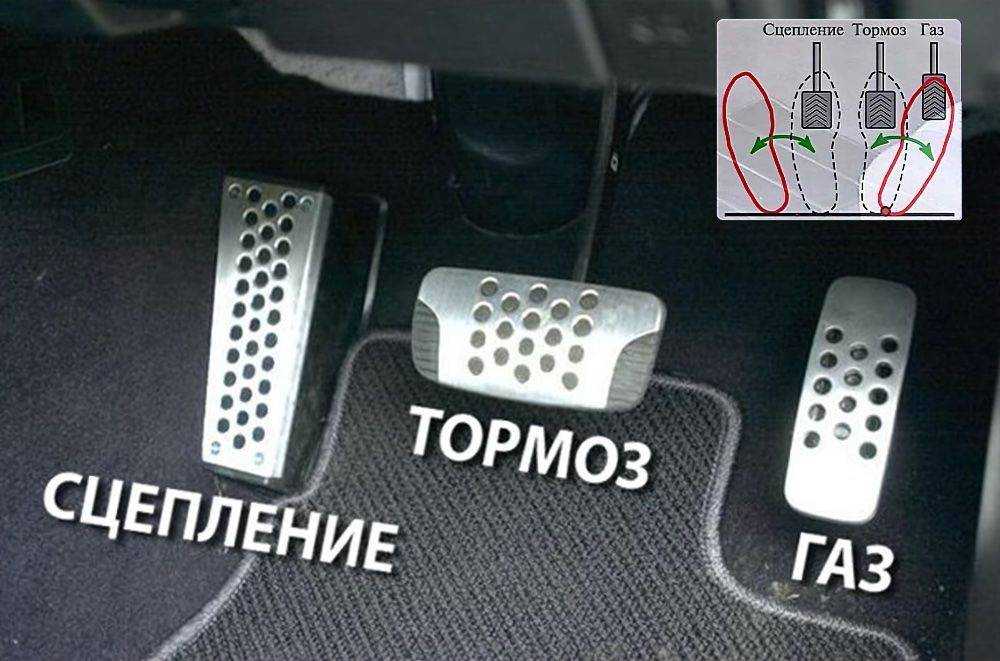

Педали тормоз газ сцепление

Мягкая педаль тормоза: причины

Разобравшись с тем, почему педаль тормоза может быть жесткой, следует обратить внимание на не менее распространенную проблему, когда педаль тормоза стала мягкой. В такой ситуации тормоза могут быть слабыми и плохо работать, что не менее опасно, чем жесткая педаль. В крайних случаях педаль тормоза после нажатия может не подниматься или проваливаться «в пол» при торможении

Естественно, в случае с «ватной» педалью владельцы интересуются, в чем причина неисправности, почему после прокачки тормозов педаль мягкая, а также как сделать педаль тормоза жестче

В крайних случаях педаль тормоза после нажатия может не подниматься или проваливаться «в пол» при торможении. Естественно, в случае с «ватной» педалью владельцы интересуются, в чем причина неисправности, почему после прокачки тормозов педаль мягкая, а также как сделать педаль тормоза жестче.

Итак, если в процессе эксплуатации авто или проведения сервисных или ремонтных работ (например, после замены ГТЦ) педаль стала мягкой, это зачастую указывает на то, что в тормозную систему попадает воздух.  Другими словами, мягкая педаль тормоза указывает на завоздушивание тормозной системы. В этом случае на начальном этапе  следует сменить тормозную жидкость, а сами тормоза нужно прокачивать.

Если же прокачка уже осуществлялась, высока вероятность того, что были допущены ошибки, имеют место незамеченные поломки, утечки тормозной жидкости и т.д. Например, часто водители сталкиваются с проблемой, когда после замены тормозных колодок педаль мягкая, проваливается педаль тормоза после замены тормозной жидкости, после прокачки проваливается педаль тормоза, а жидкость не уходит и т.п.

Так или иначе, основной причиной является разгерметизация тормозной системы. Трубопроводы перетираются и трескаются,  возможны проблемы с тормозными цилиндрами, грязная тормозная жидкость повреждает зеркало цилиндров. Не следует исключать и заклинивание поршней ТЦ.

Параллельно требуется осмотреть места всех соединений, штуцера и другие элементы, так как даже несколько капель утечки тормозной жидкости никак не сказываются на уровне в бачке, однако в систему все равно попадает воздух, который и является причиной мягкой педали.

Также следует учитывать, что если менялись определенные элементы тормозной системы (диски, колодки, барабаны, рабочие цилиндры и т.д.), в этом случае эффективность торможения будет несколько снижена, пока детали не приработаются. В этом случае на протяжении нескольких десятков км. педаль также может быть мягче обычного или же педаль тормоза становится то мягкая, то тугая.

Еще добавим, что изменение жесткости педали может происходить и в том случае, если тормоза перегреваются и «кипят». Высокие нагрузки на тормозную систему (например, затяжные спуски с не полностью нажатой педалью тормоза) приводят к значительному повышению температур от трения колодок. Также перегревать тормоза может незаметное подклинивание колодок, когда механизм их отвода не работает должным образом.

Если же тормозная жидкость грязная, старая и потеряла свойства, от нагрева она может вскипеть. Это приводит к тому, что педаль тормоза проваливается или становится слишком мягкой («ватной»). Данная ситуация опасна тем, что проблема может иметь так называемый «плавающий» характер. При появлении подобных симптомов нужно начать с полной замены тормозной жидкости.

ВАЗ 2115 | Проверка и регулировка положения педали тормоза

Правильность положения педали тормоза в свободном состоянии и при нажатии до упора (рабочий ход педали) служит одним из критериев для проверки исправности тормозной системы. В то же время положение педали во многом обеспечивает исправную работу системы. Если педаль находится от пола на расстоянии, которое больше нормативного, возможно неполное растормаживание колес при отпускании педали (при этом обычно отсутствует свободный ход педали). Если педаль находится слишком низко, возможно снижение эффективности тормозов, вызванное уменьшением рабочего хода педали.

Вам потребуются: линейка, ключи «на 13», «на 14», пассатижи.

1. Нажмите на педаль тормоза до упора и измерьте расстояние от накладки площадки педали до пола.

Линейка должна быть установлена перпендикулярно плоскости пола.

2. Отпустите педаль и повторно измерьте расстояние от накладки площадки педали в свободном состоянии до пола. Это расстояние должно быть 100–105 мм. Разница размеров при двух измерениях и является полным рабочим ходом педали, который должен быть 60–65 мм. Если расстояние от накладки площадки педали до пола не соответствует указанному в п. 2, отрегулируйте его, изменяя длину толкателя вакуумного усилителя тормозов.

3. Снимите вакуумный усилитель тормозов с автомобиля (см. «Замена вакуумного усилителя тормозов»).

Необходимость снятия усилителя объясняется тем, что на автомобиле нет доступа к регулировочному узлу штока усилителя.

4. Ослабьте затяжку контргайки 2 регулировочной втулки и, удерживая шток 3 от проворачивания, вращайте регулировочную втулку 1 в нужную сторону.

При исправных вакуумном усилителе и деталях педального узла оптимальный полный ход педали тормоза устанавливается автоматически при установке размера 278,5 мм от корпуса усилителя до центра отверстия в вилке толкателя (см. «Замена вакуумного усилителя»).

5. Проверьте свободный ход педали тормоза, для чего переместите педаль рукой до момента прекращения перемещения педали без сопротивления. Определите по линейке значение свободного хода, оно должно быть 8–10 мм. Несоответствие свободного хода указанному значению может быть вызвано следующими причинами:

– повышенный люфт в соединении вилки толкателя вакуумного усилителя и педали, что может быть следствием износа пальца вилки и отверстий в вилке и педали;

– неправильно отрегулировано расстояние от площадки педали в свободном состоянии до пола (см. п. 2).

6. Если рабочий ход педали больше значения, приведенного в п. 2, то это указывает на наличие воздуха в гидроприводе тормозов или на предельный износ накладок тормозных колодок, тормозных дисков или барабанов. Удалите воздух из гидропривода (см. «Прокачка гидропривода тормозной системы») или замените тормозные колодки (см. «Замена тормозных колодок тормозного механизма переднего колеса»; «Замена тормозных колодок тормозного механизма заднего колеса»), диски (см. «Замена тормозного диска») или барабаны (см. «Снятие и установка тормозного барабана»).

Если нажатая до упора и удерживаемая в этом положении педаль постепенно перемещается к полу, это указывает на утечку жидкости из гидропривода или на неисправность главного тормозного цилиндра. Эти неисправности очень опасны, поэтому немедленно найдите место утечки и устраните ее или замените главный тормозной цилиндр!

Что такое колдун на ВАЗ 2114

Как только что было сказано, в каждой машине есть такой немаловажный элемент, как колдун. Правильное же его название звучит как регулятор давления задних тормозов

Отвечает колдун ваз 2114 за сокращение тормозного пути и за отсутствие заносов при экстренном торможении, что крайне важно как для сохранности автомобиля, так и для безопасности его пассажиров

Выполнять регулировку этого элемента следует после любого вмешательства в авто, повлекшего за собой замену пружин или других элементов подвески (что, в свою очередь, могло привести к изменению дорожного просвета). В некоторых же случаях может потребоваться не только регулировка, но и полная замена колдуна на ваз 2114.

Определить, что эта деталь пришла в негодность, можно по трем признакам:

1. Произошел износ манжетов, повлекший за собой утечку тормозной жидкости.
2. В случае резкого торможения машину стало сильно заносить.
3. Закис поршень устройства.

Первые два признака определить достаточно легко, а вот для выявления последнего стоит пригласить помощника и провести небольшой эксперимент. Один из его участников должен нажимать на педаль тормоза, а второй должен следить за штоком колдуна.

В случае, если он исправен, шток должен периодически выдвигаться (в момент нажатия) и надавливать на пружинную пластину, прижимая ее к рычагу привода. Если же такого происходить не будет, значит поршень приржавел и колдун придется заменить.

Как трогаться

Если вы впервые за рулём, то лучше выбрать место, где нет других автомобилей и пешеходов, что бы спокойно, без лишних глаз и суеты научиться управлять машиной. Есть специальные автодромы, где каждый желающий может отточить свой навык вождения до совершенства.

Первое что вы видите, садясь в машину – это включенная нейтралка, включенный ручник. Есть простой порядок действий, осуществив которые вы сможете тронуться:

1. Заведите двигатель;
2. До упора выжать педаль сцепления;
3. Включить первую передачу. Чаще всего она расположена так, что вам потребуется переместить рычаг сперва налево, затем вперёд, для того что бы её «воткнуть»;
4. Снять машину с ручника;
5. Держа сцепление левой ногой, слегка нажимаем правой на газ, поднимая обороты до 1.5-2 тысяч. Это не даст машине заглохнуть. Количество оборотов отображается на приборной панели, на так называемом тахометре;
6. Постепенно отпускаем педаль сцепление до точки схватывания. Машина должна начать движение, как только это происходит, перестаём отпускать педаль, фиксируем её в этом положении;
7. Как только автомобиль начинает полноценно двигаться, плавно отпускаем педаль сцепления, при необходимости добавляем газ.

Во время начала движения стоит учитывать положение автомобиля. Если вы стоите в горку, то порядок действий будет выглядеть иначе. Так будет выглядеть порядок действий, если вы захотите тронуться в горку без ручника:

1. Стоим на выжатом сцеплении и тормозе, включена первая передача;
2. Плавно отпускаем педаль сцепления, до точки схватывания. Когда сцепка произойдёт, вы увидите, что слегка упали обороты;
3. Теперь правой ногой отпускаем тормоз и придавливаем педаль газа, даём 2 тысячи оборотов, если горка крутая, то больше. Автомобиль начинает движение в гору

Если туго нажимается педаль тормоза: диагностика

Как видно, тугая педаль тормоза зачастую связана с тем, что возникают проблемы с вакуумным усилителем. При этом его работу можно быстро проверить прямо на месте.

Для проведения диагностики  ВУТ можно воспользоваться двумя способами. В первом случае нужно запустить двигатель, чтобы начал работать вакуумный усилитель. В норме педаль мягкая, после двух трех сильных нажатий на тормоз обороты двигателя кратковременно поднимутся.

Если же после запуска мотора педаль тормоза жесткая, тогда нужно проверять шланг или сам усилитель. Также недостаток мягкости педали может быть связан с клапаном усилителя тормозов. На проблемы указывает шипение и посторонние звуки при нажатии на тормоз.

Другой способ проверки предполагает, что  на тормоз нужно несколько раз нажать при заглушенном двигателе. В норме педаль должна быть мягкой 2-3 нажатия, затем становится жесткой. После этого следует нажать на тормоз и завести мотор, не отпуская педали. Педаль должна опуститься вниз после запуска ДВС. Если этого не происходит, тогда также нужно искать неполадку ВУТ.

Регулировка и ремонт узла после проверки вакуумного усилителя тормозов

В целом регулировка ВУТ сводится к настройке свободного хода тормозной педали. Чтобы правильно его выставить, необходимо настроить длину штока. С помощью регулировочного болта контролируется зазор/выступ. Правильная настройка положения самого болта позволит установить идеальный момент срабатывания клапанов.

Когда будет закончена проверка на герметичность, не забудьте отрегулировать свободный ход педали тормоза. Настройка длины штока приводит к возникновению зазора, который определяет степень давления на тормозной цилиндр

Поэтому очень важно правильно выставить длину штока и поставить подходящий зазор

Свободный ход педали при неработающем моторе должен составлять от пяти до четырнадцати миллиметров. Этот зазор контролируется болтом, находящимся над плоскостью вакуумного усилителя тормозов. Маленький зазор приводит к заеданию рабочего цилиндра, вследствие чего происходит быстрый износ колодок и повышается потребление топлива автомобилем. Кроме того, машина начинает произвольно притормаживать, как будто вы едете на ручном тормозе. Большой же зазор, напротив, приводит к увеличению хода педали, что свидетельствует о нарушении герметичности в узле.

Выше мы рассказали, как провести проверку работы тормозного вакуумного устройства и отрегулировать его работу в случае необходимости. Теперь скажем несколько слов о его ремонте.

Чтобы обеспечить собственную безопасность при поломке усилителя, безотлагательно примите меры по его ремонту или замене. И если вакуумные шланги в бензиновых автомобилях или насосы в дизельных вы можете заменить самостоятельно, не прибегая к услугам автосервиса, то более серьезные работы рекомендуется доверить профессионалам.

Конечно, это стоит определенных денег, но когда на кону собственная безопасность, лучше не экономить. Обратитесь к специалистам. Они не только грамотно проведут проверку, но и качественно, с гарантией выполнят все необходимые работы

Следует отметить, что после ремонта важно синхронизировать колеса при торможении и провести проверку системы ABS/ESP. Для этого необходим диагностический стенд и специализированное оборудование. Бывают случаи, когда отремонтировать «вакуумник» выходит дороже, чем приобретение усилителя, бывшего в употреблении, но находящегося в исправном состоянии

Поэтому рекомендуется при необходимости поискать устройство на разборках

Бывают случаи, когда отремонтировать «вакуумник» выходит дороже, чем приобретение усилителя, бывшего в употреблении, но находящегося в исправном состоянии. Поэтому рекомендуется при необходимости поискать устройство на разборках.

Если вы чувствуете уверенность в собственных силах и решили после проверки самостоятельно отремонтировать неисправный вакуумный усилитель, то действуйте следующим образом.

Для начала в моторном отсеке демонтируйте всю обивку и снимите накладку ветрового стекла. Не снимайте трубки, ведущие к ГТЦ. Это может привести к попаданию в систему воздуха

Далее открутите цилиндр от вакуумного усилителя и осторожно наклоните вперед, чтобы предотвратить деформацию тормозных трубок. Шланг передачи вакуума перед этим необходимо снять со штуцера усилителя. Внимательно изучите рекомендации, которые дает производитель и приступайте к демонтажу усилителя

Открутите крепежные болты и отсоедините клемму провода, идущего к стоп-сигналу

Внимательно изучите рекомендации, которые дает производитель и приступайте к демонтажу усилителя. Открутите крепежные болты и отсоедините клемму провода, идущего к стоп-сигналу.

Только после этого снимите педаль, используя специальный инструмент. Если вы хорошо разбираетесь в конструкции автомобиля, то справитесь с проверкой и ремонтом ВУТ. Однако лучше предварительно зайти в Интернет и найти инструкцию со схемой усилителя. Это заметно ускорит реализацию поставленной задачи и повысит ваши шансы на успех.

Вакуумный усилитель тормозов (ВУТ) является одним из главных узлов системы торможения машины. Даже малейшая его поломка может спровоцировать сбой всей системы и привести к серьёзным последствиям.

практическое руководство

Свободный ход педали тормоза — это ход педали от ее верхнего положения до начала срабатывания тормозных механизмов. Он должен составлять 3—5 мм.

1. Подготавливаем автомобиль к выполнению работы.

2. Измеряем свободный ход педали тормоза. Если величина свободного хода не соответствует требуемой, регулируем ее положение.

3. Снимаем колодки проводов с выводов выключателя сигналов торможения.

4. Рожковым ключом на 19 мм ослабляем затяжку контргайки выключателя. Выключатель сигналов торможения одновременно является упором педали тормоза в ее верхнем положении. Чтобы уменьшить свободный ход, наворачиваем кон-тргайку на выключатель и заворачиваем выключатель в пластину кронштейна. Чтобы увеличить свободный ход — выворачиваем выключатель из пластины на несколько оборотов и затягиваем контргайку.

5. Нажав несколько раз педаль тормоза, проверяем работу сигналов торможения. Если требуется регулировку повторяем.

9.Проверка и регулировка педали тормоза

Правильность положения педали тормоза в свободном состоянии и нажатой до упора (рабочий ход педали) служит одним из критериев для проверки исправности тормозной системы. В то же время положение педали во многом обеспечивает исправную работу системы. Если педаль находится от пола на расстоянии, которое больше нормативного, возможно неполное растормаживание колес при отпускании педали (при этом обычно отсутствует свободный ход педали). Если педаль находится слишком низко, возможно снижение эффективности тормозов, вызванное уменьшением рабочего хода педали.

Вам потребуются: линейка, ключ «на 13», пассатижи.

1. Нажмите на педаль тормоза до упора и измерьте расстояние от накладки площадки педали до пола.

ПРИМЕЧАНИЕ

Линейка должна быть установлена перпендикулярно плоскости пола.

2. Отпустите педаль и повторно измерьте расстояние от накладки площадки педали до пола в свободном состоянии. Это расстояние должно быть 100–105 мм. Разница размеров при двух измерениях и является полным рабочим ходом педали, который должен быть 60–65 мм.

3. Если расстояние от накладки площадки педали до пола не соответствует указанному в п. 2, отрегулируйте его, изменяя длину толкателя вакуумного усилителя тормозов. Отсоедините вилку толкателя от педали тормоза (см. «Замена вакуумного усилителя»).	4. Ослабьте затяжку контргайки 2 вилки и, удерживая толкатель 3 от проворачивания, вращайте вилку 1 в нужную сторону. Один оборот вилки изменяет положение педали тормоза примерно на 5 мм.

ПРИМЕЧАНИЕ

Для наглядности работа показана на снятом вакуумном усилителе. Завод-изготовитель рекомендует для регулировки положения педали снимать усилитель с автомобиля, однако при достаточных навыках регулировку можно выполнить и непосредственно на автомобиле.

5. Проверьте свободный ход педали тормоза, для чего переместите педаль рукой до момента прекращения перемещения педали без сопротивления. Определите по линейке значение свободного хода, оно должно быть 8–10 мм. Несоответствие свободного хода указанному значению может быть вызвано следующими причинами:

– повышенный люфт в соединении вилки толкателя вакуумного усилителя и педали. Это может быть следствием износа пальца вилки и отверстий в вилке и педали;

– неправильно отрегулировано расстояние от площадки педали до пола в свободном состоянии (см. п. 2, а также размер L нарис. 9.7);

– неправильно отрегулирован размер Х (см.рис. 9.7) между торцом регулировочного болта штока вакуумного усилителя тормозов и фланцем его корпуса для присоединения главного тормозного цилиндра.

9.7. Регулировочные размеры вакуумного усилителя тормозов: Х=22,3 мм; L=145,8 мм

6. Если рабочий ход педали больше значения, приведенного в п. 2, то это указывает на наличие воздуха в гидроприводе тормозов или на предельный износ накладок тормозных колодок, тормозных дисков или барабанов. Удалите воздух из гидропривода (см. «Прокачка гидропривода тормозной системы») или замените тормозные колодки (см. «Замена тормозных колодок тормозного механизма переднего колеса»; «Замена тормозных колодок тормозного механизма заднего колеса»), диски (см. «Замена тормозного диска») или барабаны (см. «Снятие и установка тормозного барабана»).

ПРЕДУПРЕЖДЕНИЕ

Если нажатая до упора и удерживаемая в этом положении педаль постепенно перемещается к полу, это указывает на утечку жидкости из гидропривода или на неисправность главного тормозного цилиндра. Эти неисправности очень опасны, поэтому немедленно найдите место утечки и устраните ее или замените главный тормозной цилиндр!

предыдущая страница9.3. Прокачка гидропривода тормозной системы

следующая страница 9.5. Главный тормозной цилиндр

Настройка сцепления ВАЗ

Симптомов завоздушивания гидропривода сцепления не так уж и много – затрудненное переключение передач, хруст зубьев шестерен при переключении, особенно при включении задней передачи, послабление усилия для выжима педали сцепления.

Зачастую причиной завоздушивания является падение уровня рабочей жидкости ниже минимального значения, воздух в таком случае попадает через штуцер в главный цилиндр.

Может быть даже такой вариант, когда засорилось отверстие в крышке бачка. Это отверстие нужно для выравнивания давления в бачке.

И если оно засорилось внутри системы при работе возникает разрежение, из-за чего через уплотнительные кольца проникает воздух.

Для восстановления работоспособности привода и удаления пузырьков воздуха, следует произвести прокачку системы.

Данная операция во многом сходна с прокачкой тормозной системы. Но перед началом выполнения работ следует выявить причину завоздушивания.

Поэтому перед началом работ следует тщательно осмотреть все элементы привода на наличие подтеков. Если таковые обнаружены, то их нужно вначале устранить.

РЦС является конечным звеном гидропривода сцепления. Его более частый по сравнению с другими узлами механизма выход из строя связан с повышенными нагрузками, возникающими в результате высокого давления жидкости.

Рабочий цилиндр подвергается постоянным нагрузкам и чаще других элементов механизма сцепления выходит из строя

Чтобы выполнить регулировку, понадобятся два ключа, при этом на все операции не придется тратить много времени. Ход педали для автомобилей ВАЗ должен составляет от 120 до 130 миллиметров. Настройка хода выполняется методом прокручивания регулировочной гайки. Расстояние от штока толкателя до торца выжимной вилки должно быть в пределах 5 мм.

Замена жидкости

Перед выполнениемпрокачки также рекомендуется заменить рабочую жидкость. Снимите колпачок и наденьте на штуцер, предварительно заготовленный шланг, другой конец которого нужно опустить в емкость для слива. С помощью гаечного ключа на 8 поверните штуцер на 3/4 полного оборота. Теперь можно удалять жидкость.

Замену тормозной жидкости можно выполнять постепенно. Для этого жидкость в бачок необходимо подливать небольшими дозами в промежутках между нажатием на педаль. Когда из рабочего цилиндра (РЦ)потечет чистая жидкость, заверните штуцер и наполните бочек по уровню не ниже 1,5-2 см от верхнего края. Это достаточно эффективный метод, так как старая среда из-за примесей и загрязнений оседает и выходит из системы первой.

Симптомов завоздушивания гидропривода сцепления совсем не так уж и много – затрудненное переключение передач, хруст зубьев шестерен при переключении, в особенности при включении задней передачи, послабление усилия для выжима педали сцепления.

Часто предпосылкой завоздушивания является падение уровня рабочей воды ниже малого значения, воздух здесь попадает через штуцер в главный цилиндр.

Замена тросика рычага стояночного тормоза на авто ВАЗ-2115

Правда, не всегда бывает достаточно одной регулировки элемента тормозной системы, в этой ситуации автолюбитель должен знать о том, как правильно поменять тросик ручника на ВАЗ-2115. Стоимость этой детали варьируется в пределах 200–1000 р. Разница в цене обусловлена производителем и местом приобретения детали. Если доверить работу сотрудникам сервисного центра, то, ко всему прочему, за работу придётся отдать, примерно, 400–1000 р.

Если натянуть тросик не удалось и нужна замена этого агрегата, следует подготовить ключ на 10, два таких же инструмента на 13, отвёртку и крепление WD-40.

Так же, как и в случае регулировки тросика, автомобиль для замены детали целесообразно поместить на смотровую яму или эстакаду. Затем нужно опустить в нижнее положение рычаг стояночного тормоза и почистить все имеющиеся гайки, не забыв об уравнительной планке.

Будет лучше, если замену троса рычага на автомобиле ВАЗ-2115 будут производить два человека, что сделает процесс более простым и быстрым. Контргайка так же, как и регулировочная гайка, должна быть ослаблена и снята со штока.

После этого следует приступить к снятию самих колёс. Предварительно необходимо ослабить болты, затем приподнять заднюю часть машины посредством домкрата. Следует помнить, что приступать к снятию задних колёс можно только после выставления их опор.

Следующий шаг заключается в снятии тормозных барабанов посредством молотка и деревянной проставки. Автовладельцу необходимо избавиться от стопорных шпилек, которые находятся на колодках.

Наконечник тросика крепится на рычаге задней тормозной колодки, ввиду чего сразу снимается колодка, а затем сам наконечник. Далее нужно открутить крепёжный болт и отсоединить от тросика его оболочку. В результате проведённой манипуляции владелец транспортного средства сможет вытянуть тросик непосредственно из отверстий тормозных щитков, после чего можно будет достать и оболочку.

Пошагово выполняя приведённую инструкцию, хозяин автомобиля сможет заменить отслуживший тросик или смазать его при необходимости. Стоит отметить, что дальнейшая установка новой детали производится в обратном порядке

По завершении процедуры важно не забыть о последующей регулировке натяжения рычага, от чего зависит комфортное использование в будущем

Причины тугой педали

О качестве функционирования тормозной системы чаще всего говорят те ее внешние элементы, с которыми взаимодействует водитель во время езды. Именно свободный ход педали тормоза, достаточно удобный для его ноги, обеспечивает хорошее управление автомобилем. В целом, бывает твердая педаль тормоза, мягкая или средняя. Причин для каждой есть несколько.

Слишком жесткая педаль тормоза не всегда является таковой по ряду стандартных и привычных причин. Проблема может заключаться и в особенностях конкретной модели. Иногда случаются ситуации, когда твердая педаль тормоза является банальной особенностью определенного производителя. Тот же большой ход педали тормоза также свойственный некоторым его типам. Когда не возвращается педаль тормоза это огромная проблема.

Если педаль тормоза дубовая, то есть довольно туго нажимается, то здесь есть два варианта – либо навестить автосервис, либо попытаться решить проблему собственноручно, что представляет собой немалый риск. В общем, здесь нужно немедленное решение, так как езда с ней очень опасна не только для самого водителя, но и для окружающих.

Существует восемь наиболее распространенных причин:

• Неполадки с концевиком усилителя вакуумного типа. В таком случае необходимо его заменить и дело в шляпе;
• В том же вакуумном усилителе есть специальный клапан обратного действия. Он может начать заедать или же прекратить срабатывать, но простой его замены будет достаточно, чтобы возвратить все на свои места;
• Также производитель устанавливает специальный воздушный фильтр в вышеупомянутой части системы, предназначенный для предотвращения попадания различный сторонних элементов в механизм системы торможения. Если он засоряется, то жесткая педаль тормоза это то, с чем получит возможность познакомиться водитель. В таком случае фильтр следует заменить;
• Так как в структуру усилителя входит специальный клапан, то появляется риск возникновения новой “радости” – заедание корпуса этого клапана. Именно этот случай довольно серьезный, поэтому здесь уже необходима полная замена;
• Его диафрагма также может стать проблемной. Она может обзавестись прорывом или трещинами по разным причинам, но независимо от типа ее поломки, также требуется полная замена усилителя;
• Еще одной распространенной причиной того, что водителю свободный ход педали тормоза его машины снится во снах, является утечка топлива непосредственно в камеру данного элемента. Такое может происходить из-за поломки вышеупомянутого обратного клапана, что требует не только его замены, но и усилителя в целом;

• Шланг, соединяющий впускной коллектор и усилитель, во время эксплуатации автомобиля постепенно изнашивается. Это «лечится» заменой шланга. Также он может ослабляться на штуцере по разным причинам, одной из которых вполне может выступать хомут. Здесь уже поможет либо подтяжка самого хомута, либо его полная замена. Сами шланги могут запросто деформироваться во время суровых морозов из-за разницы температур, ведь во время езды механизмы автомобиля нагреваются до достаточно высоких градусов. В таком случае, тугая педаль тормоза является только одним из вариантов возможных неполадок;
• И последняя причина – все из-за некачественной тормозной жидкости и через частое попадание сторонних жидкостей в цилиндры, что приводит к постепенному уничтожению их уплотнительных колец. Уже в этой ситуации без ремонта самих цилиндров и замены плохой жидкости на качественную – не обойтись, иначе ситуация будет только усугубляться.

Все вышеперечисленное в первую очередь свидетельствует о том, что только в случае плохого ухода за автомобилем появляются самые разные неприятные ситуации. К примеру, необходимо регулярно проверять, насколько хорошо выполняет свою работу вакуумный усилитель.

Для проведения такой диагностики существует ряд способов:

• Первый способ заключается в том, чтобы включить двигатель и дать ему поработать до полной разрядки системы. Если после этого педаль тормоза дубовая, то проблема заключается в шланге или усилителе. Потом следует остановить работу мотора, дать ему постоять несколько минут, а потом вновь проверить работу системы и проследить за этим процессом от “А” до “Я”. Если после такой процедуры системе торможения явно не хватает “легкости” во время ее отклика, то виноват, скорее всего, клапан усилителя;
• Второй же способ заключается в нажимании при неработающем двигателе, с целью снять нагнетание и полностью разрядить систему тормозов. Потом нужно включить мотор, не отпуская педаль. Когда усилитель находится в полноценном рабочем состоянии, то все хорошо. В противном случае следует проверить работоспособность его деталей.

КАК ОТРЕГУЛИРОВАТЬ ДАВЛЕНИЕ В ГИДРАВЛИКЕ

Как известно, гидравлические приводы используют жидкости и давление в системе вместо привычной механики, где любое усилие прилагается либо напрямую, либо через передаточные механизмы. Залог четкой отзывчивости гидравлики в наличии в системе необходимого количества тормозной жидкости и конечно в правильно отрегулированном давлении.

Для правильной регулировки давления в приводе необходимо найти помощника. Выполнять эти работы в одиночку крайне неудобно, да и для финального теста понадобится взгляд со стороны.

Регулятор давления тормозов ВАЗ 2114 позволяет отладить работу тормозов да необходимого уровня. Для этого необходимо лишь проделать определенные действия:

1. Для начала необходимо загнать машину на яму и покачать её заднюю часть. Это приведет подвеску в среднее положение, а именно этого и надо добиться;
2. Затем слегка откручиваем передний болт на креплении регулятор давления тормозов ВАЗ;
3. При помощи отвертки делаем небольшой зазор (2 мм) между рычагом и пружиной. Для удобства туда вставляет проволоку или то что есть под рукой. Специальный выступ на рычаге позволяет перемещать его для достижения желаемого зазора;
4. Ранее послабленный болт затягиваем.

Теперь необходимо проверить, правильно ли все сделано. Разгонитесь до 35-40 км/ч и затормозите. Если машину не уводит, значит все сделано отлично. К тому же, нужно проверить последовательность блокировки колес. Тут нужен второй человек, который посмотрит, насколько слаженно работают тормоза ваз 2114. Все дело в том, что при правильной работе, передние колеса должны блокироваться немного раньше задних. Если так и происходит, то система настроена на ура.

Если передние колеса блокируются позже, то необходимо увеличить зазор. Также возможно, что задние колеса будут сильно запаздывать, в этом случае зазор уменьшаем. После выполнения всех работ, надежно закручиваем крепление регулятора.

Важно учитывать то, что все тесты нужно проводить не на спущенных колесах. От этого зависит результат, и соответственно можно неправильно настроить тормозную систему

Давление в колесах ВАЗ 2114 должно соответствовать требованиям, указанным в документации к автомобилю.

Схема действия тормозной системы ВАЗ 2114

9.4. Проверка положения педали тормоза

Правильность положения педали тормоза в свободном состоянии и при нажатии на нее до упора (рабочий ход педали) служит одним из критериев для проверки исправности тормозной системы. В то же время положение педали во многом обеспечивает исправную работу системы. Если педаль находится от пола на расстоянии, которое больше нормативного, возможно неполное растормаживание колес при отпускании педали (при этом обычно отсутствует свободный ход педали). Если педаль находится слишком низко, возможно снижение эффективности тормозов, вызванное уменьшением рабочего хода педали. Регулировка положения педали не предусмотрена, оно обеспечивается конструктивно при исправности всех деталей привода тормозов. В случае отклонения положения он номинального проверьте состояние всех деталей и узлов привода и замените неисправные.
Вам потребуется линейка.

1. Нажмите на педаль тормоза до упора и измерьте расстояние от накладки площадки педали до пола.

Примечание Линейка должна быть установлена перпендикулярно плоскости пола.

2. Отпустите педаль и повторно измерьте расстояние от накладки площадки педали до пола в свободном состоянии. Это расстояние должно быть 140 мм. Разница размеров, полученных в результате двух замеров, и является полным рабочим ходом педали, который должен быть 55 мм.	3. Проверьте свободный ход педали тормоза, для чего переместите педаль рукой до момента прекращения перемещения педали без сопротивления. Определите по линейке значение свободного хода, оно должно быть 3–8 мм. Несоответствие свободного хода указанному значению может быть вызвано следующими причинами:

– повышенный люфт в соединении вилки толкателя вакуумного усилителя и педали. Это может быть следствием износа пальца вилки;
– заедание поршней в главном тормозном цилиндре;
– заедание плунжера в усилителе тормозов.
4. Если рабочий ход педали больше значения, приведенного в п. 2, то это указывает на наличие воздуха в гидроприводе тормозов или на предельный износ накладок тормозных колодок, тормозных дисков или барабанов. Удалите воздух из гидропривода (см. «Прокачка гидропривода тормозной системы») или замените тормозные колодки (см. «Замена тормозных колодок тормозного механизма переднего колеса»; «Замена тормозных колодок тормозного механизма заднего колеса»), диски (см. «Замена тормозного диска») или барабаны (см. «Снятие и установка тормозного барабана»).

Предупреждение Если нажатая до упора и удерживаемая в этом положении педаль постепенно перемещается к полу, это указывает на утечку жидкости из гидропривода или на неисправность главного тормозного цилиндра. Эти неисправности очень опасны, поэтому немедленно найдите место утечки и устраните ее или замените главный тормозной цилиндр!
