Признаками прогоревшей прокладки не всегда является смешивание масла и охлаждающей жидкости
В прочем, повреждения прокладки не всегда можно определить по двум ранее названным признакам. Рабочие жидкости также могут сочится из двигателя. Их легко определить по влажному или маслянистому блоку двигателя чуть ниже головки блока цилиндров.

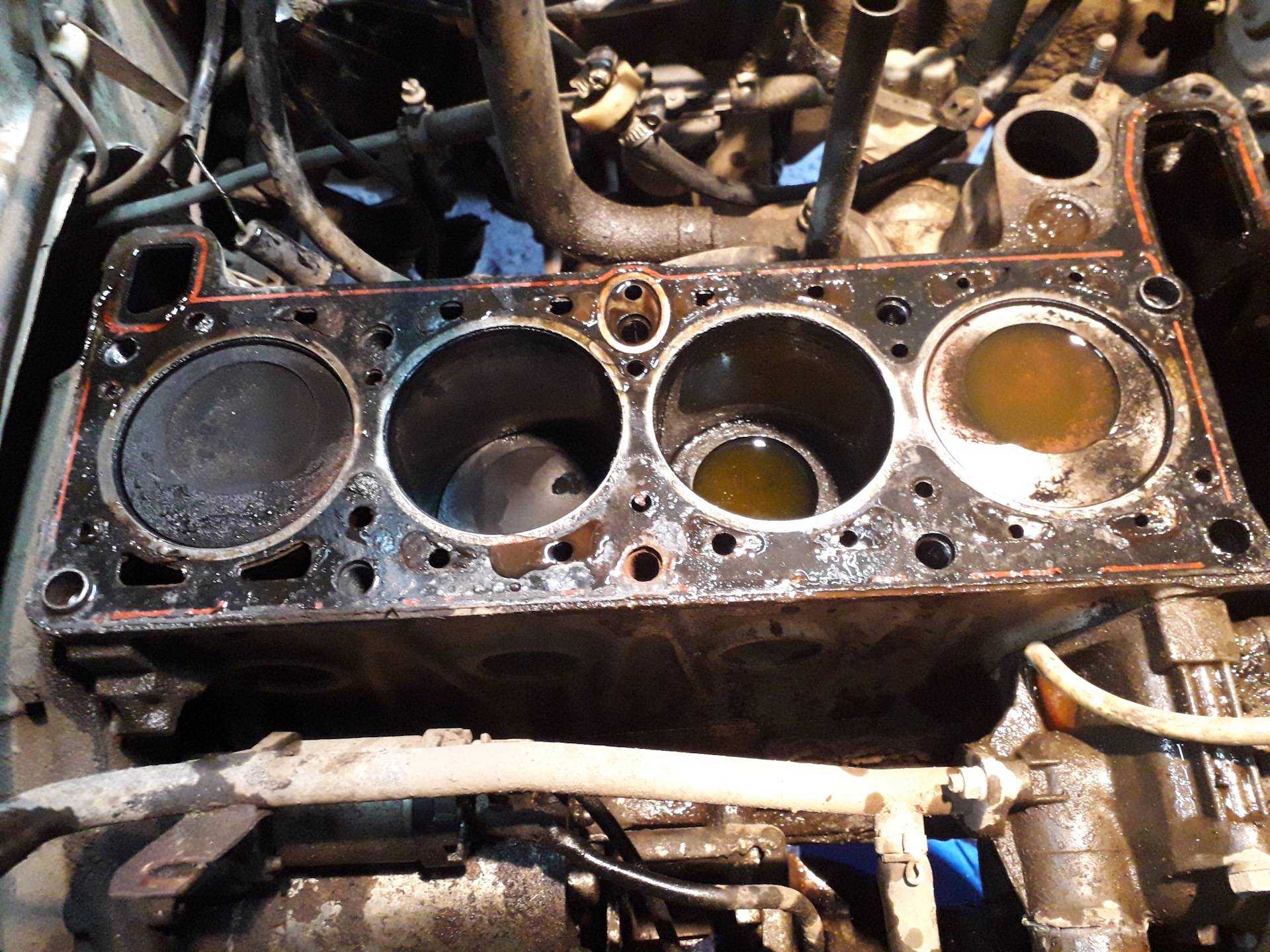

Нередко бывает, что тосол попадает в цилиндры и при высоких температурах начинает там испаряться (зависит от того где уплотнение получило повреждение). В таком случае из выхлопной трубы появится белый дым, смешанный с выхлопными газами. Его легко обнаружить.
Если в камеру сгорания попадает масло, выхлоп окрашивается в синеватый цвет.
Совет: Изменение цвета выхлопных газов в случае дефектной прокладки головки цилиндров наиболее явно видно под нагрузкой.
Советы по выбору материала прокладки
Часто возникает вопрос, какую прокладку ГБЦ лучше использовать – металлическую или паронитовую. На самом деле в продаже представлено три варианта, и у каждого есть свои особенности:
- Отличие железных прокладок ГБЦ – высокая прочность и износостойкость. Они долговечны, равномерно распределяют нагрузку, но при этом дорогие и на многие модели такой вариант не продается.
- Паронитовые прокладки ГБЦ отличает огнестойкость и упругость. В самых важных местах их усиливают металлическими элементами. При этом со временем их свойства ухудшаются. Изделия боятся перепадов температур и выделяют вредный асбест.
- Безасбестовые или композитные варианты – современное решение, отличающееся прочностью, хорошим прилеганием и длительным сроком службы. Они также усиливаются металлом там, где необходимо, что делает этот тип самым предпочтительным на сегодня.
Нет смысла выбирать между паронитом или металлом, гораздо проще и дешевле взять композитный вариант, который почти не имеет недостатков. При правильной установке он прослужит долгие годы.
Обнаружить, что прокладка ГБЦ пробита, намного проще, чем кажется на первый взгляд. Если знать основные признаки и проверять по рекомендациям специалистов, то в 99% случаев автовладелец сможет определить проблему самостоятельно. Главное – вовремя заменить прокладку.
Термостат
Причиной перегрева охлаждающей жидкости может быть и термостат – эта деталь в охлаждающей системе требуется для поддержания стабильной температуры.
Когда мотор еще холодный, весь тосол циркулирует по малому кругу, минуя радиатор, поэтому время прогрева двигателя с закрытым термостатом значительно сокращается.
При достижении необходимой температуры срабатывает клапан терморегулирующего устройства (отрывается), и антифриз проходит по большому кругу через все патрубки системы охлаждения и радиатор.
Тем самым двигатель охлаждается.
Если термостат вовремя не откроется, закипание тосола неизбежно, жидкость не пройдя через радиатор не охладится до нужного предела.
В любом случае нужно внимательно следить на приборами и не допускать перегрева.
Как убедиться в исправности термостата?
В первую очередь следует убедиться в равномерности нагрева всех радиаторных больших патрубков (верхнего и нижнего).
Если часть из них после прогрева осталась в холодном состоянии, проверяем работоспособность термостата.
Для проверки терморегулирующего устройства его необходимо демонтировать с автомобиля
Снимать термостат несложно, поэтому заострим внимание на диагностике
Для проверки потребуется любая посуда, электрический нагреватель и термометр.
Наливаем в емкость воды, размещаем в ней деталь, воду и смотрим по градуснику, когда термоэлемент начинает открываться.
Рекомендуем: Устройство и замена реле топливного насоса
Разброс температур, при которых должен срабатывать клапан, указывается для каждого термостата и зависит от конкретной модели авто.

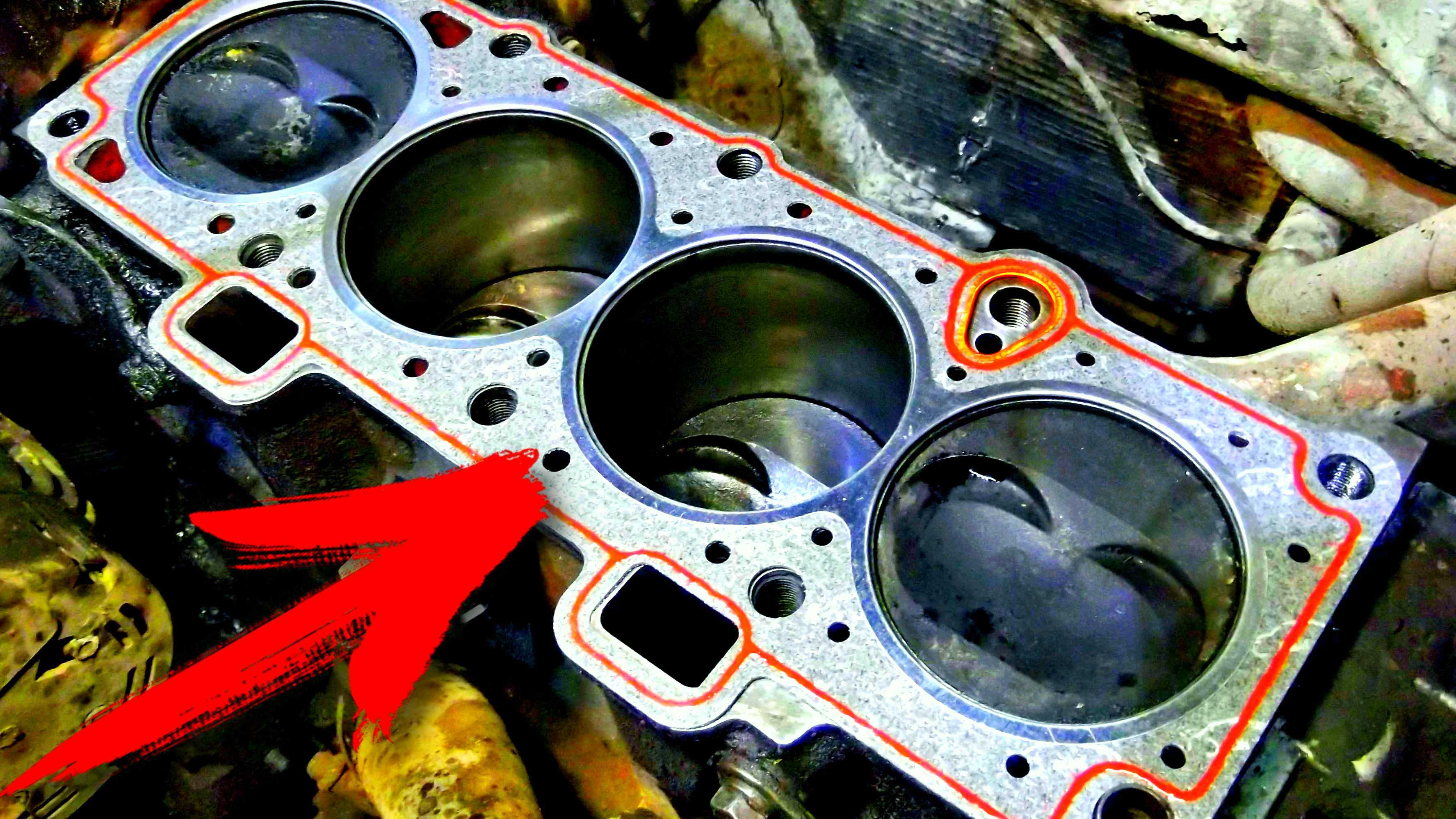

Место крепления прокладки
В некоторых случаях в месте соединения головки с блоком вырываются газы из камеры сгорания наружу. Также отсюда течет масло. Но это уже из-за неправильной затяжки болтов. Если ранее этот узел ремонтировался, спросите у мастеров, с каким моментом они затягивали болты.
Для каждого автомобиля есть своя норма. Если они затягивали «на глаз», вскоре будет пробита прокладка ГБЦ. Признаки (ВАЗ-2114 в том числе) – сильная течь масла в месте соединения обеих узлов двигателя. Затягиваются болты на блоке при помощи динамометрического ключа. В конце статьи мы расскажем, с каким моментом нужно закручивать головку блока.
Способы проверки и причины поломки
Водитель обязан учитывать, что эксплуатация транспортного средства с неисправной прокладкой в моторе даже при кратковременной езде не рекомендуется опытными водителями. Игнорирование факта способно привести к скорой потребности в капитальном ремонте, что окажется в итоге более расходным мероприятием, чем замена поломки.
Ситуация требует грамотной, своевременной и внимательной диагностики. Если прогорела прокладка головки блока цилиндров, симптомы могут проявляться в следующих факторах на ранних стадиях:
- станет заметно больше тратиться топлива на поездки;
- пуск мотора станет более затруднительным или долгим;
- двигатель проявляет неустойчивую работу под нагрузкой и на холостом ходу;
- станут заметными в виде понижения мощностных параметров;
- из расширительного бачка заметно уходит охлаждающая жидкость, и ее нужно регулярно доливать.
Также водитель сможет убедиться в том, что пробило прокладку ГБЦ, если последствия замера компрессии продемонстрирует ее падение в цилиндрах. К наиболее часто встречающимся причинам, по которым герметизирующий элемент теряет свои эксплуатационные параметры, относятся:
- неверная первичная установка ее после замены;
- существенный нагрев мотора, приведший к термодеформации;
- проведение некорректного тюнингования для повышения мощностных параметров силового узла;
- возникновение детонации при езде на некачественном топливе;
- затяжка стягивающих гаек или болтов осуществлялась с ненадлежащим усилием или без применения динамометрического ключа.
Почему охлаждающая жидкость смешивается с маслом?

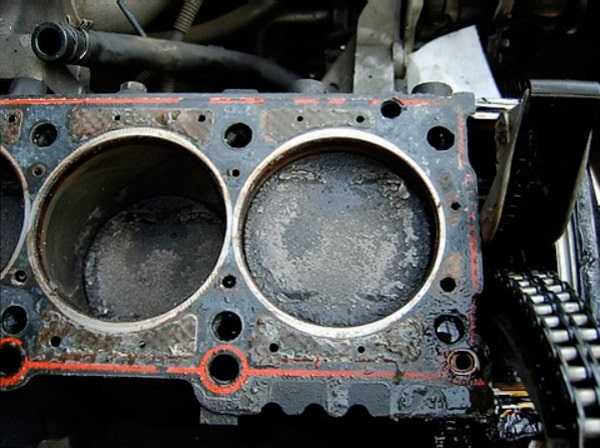

Это происходит потому, что каналы охлаждения и смазки, как правило, находятся довольно близко друг к другу. Когда повреждается прокладка либо сама головка, то жидкости в обоих контурах начинают смешиваться между собой.
Если масло попадает в систему охлаждения, то возникает риск перегрева. Еще хуже, если охлаждающая жидкость попадает в масло. Тогда значительно возрастает риск заклинивания двигателя.
Здоровый мотор вообще не потребляет охлаждающую жидкость. Если уровень антифриза падает, видимых утечек нет и все патрубки герметичны, то возможны два варианта. Первый, повреждена прокладка или головка блока. Второй, потерял герметичность охладитель рециркуляции отработавших газов, что в последнее время встречается часто. Симптомы в обоих случаях будут одинаковыми.
Проблемы с прокладкой и головкой не всегда означают, что охлаждающая жидкость будет смешиваться с маслом. Иногда охлаждающая жидкость попадает не в систему смазки, а в цилиндры. В этом случае и появляется густой белый дым из выхлопной системы. Ездить так долго нельзя, поскольку большое количество антифриза в цилиндрах грозит полным разрушением двигателя в результате гидроудара. Жидкость не может быть сжата, что создает большие нагрузки на поршни, шатуны и вкладыши.
Бывает, прокладка ГБЦ прогорает в таком месте, что охлаждающая жидкость или масло просто начинают вытекать из двигателя, а смешивания или попадания в цилиндры не происходит. Ситуация не всегда легко диагностируется, поскольку охлаждающая жидкость, контактируя с горячими частями двигателя, быстро испаряется. А белый налет, указывающий на неисправность, может скрываться в закоулках, недоступных глазу.
Причины повреждения

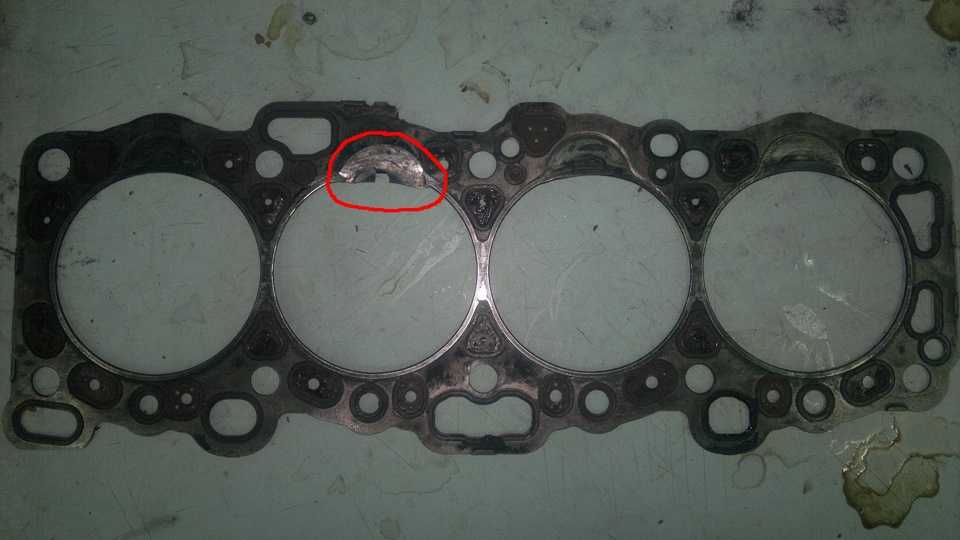

Почему же прокладка головки прогорает? Для этого достаточно небольшой неисправности в системе охлаждения. Например, нарушения в работе термостата, возникновения утечек антифриза, попадания в систему воздуха, забитого пухом радиатора либо отказавшего вентилятора. Это может способствовать локальному перегреву, в результате которого сдается прокладка или сама головка.
В дизельных двигателях прокладка может прохудиться из-за повышения температуры горения топливовоздушной смеси, что вызвано обычно неисправностью форсунок. То же самое происходит и с двигателями, работающими на сжиженном газе. Кроме того, прокладка может изнашиваться в результате конструктивного просчета, как в Subaru 2.5 T B4.
Механики считают, что прокладка может пострадать и из-за длительного простоя автомобиля. Пробой, возникший после ремонта, может быть вызван нарушением технологии – порядка и момента затяжки болтов головки.
К неисправности приводит и безответственная эксплуатация, приводящая к перегреву двигателя. Например, динамичное вождение «на холодную» или нецелесообразный чип-тюнинг.
Полезные советы
Часто повреждения прокладки возникают из-за нарушений технологии при установке и правил эксплуатации. Соблюдая несколько простых правил удастся не допустить, чтобы прогорела прокладка блока двигателя:
Устанавливать новую прокладку при каждом снятии ГБЦ. Даже если замену проводили недавно, повторно ставить одну прокладку недопустимо.
Не допускать перегрева двигателя. Нужно следить за температурой
К перегреву может привести превышение допустимых нагрузок, неисправности в системе охлаждения и неправильно установленный угол зажигания.
Уделить особое внимание выбору прокладки. Нужно выбирать оригинальные комплектующие или аналогичную продукцию от проверенного производителя.
Проводить замену в техцентре, который располагает оборудованием и инструментом для выполнения таких работ
Попытки самостоятельной установки могут привести к серьезным неисправностям и дорогостоящему ремонту ДВС.
Соблюдая несколько правил удастся обеспечить прокладке большой эксплуатационный срок.
Автомобилист может самостоятельно определить повреждение прокладки ГБЦ. При возникновении одного из признаков нужно заглушить двигатель и доставить авто на станцию технического обслуживания. Специалисты проведут диагностические мероприятия, определят, почему прогорела прокладка под головкой двигателя и выполнят ремонт в соответствии с регламентом.
_________________________________________________________________________________________________________________ Список сервисов по ремонту ГБЦ
_________________________________________________________________________________________________________________
Можно ли ездить с пробитой прокладкой ГБЦ
Нарушение целостности уплотнительного элемента может привести к различным последствиям. В первую очередь это попадание охлаждающей жидкости в систему смазки. В результате повышается трение подвижных деталей, что снижает ресурс двигателя внутреннего сгорания.
Помимо этого, при попытке запуска мотора и движения могут возникнуть следующие неисправности:
- Гидроудар. При заглушенном двигателе внутреннего сгорания антифриз скапливается в рабочих цилиндрах. В момент запуска происходит гидроудар. Он приводит к изгибу шатунов и повреждениям других деталей кривошипно шатунного механизма.
- Загрязнение радиатора охлаждения и печки. Это обусловлено попаданием эмульсии в каналы радиатора.
Учитывая последствия при возникновении одного из признаков неисправности ГБЦ или ее уплотнения, лучше заглушить двигатель и доставить авто на СТО на эвакуаторе или буксире. Благодаря такому подходу удастся избежать более серьезных неисправностей мотора.
Важно! Попадание антифриза в систему смазки может привести к заклиниванию КШМ. При ухудшении смазки происходит быстрый износ внешнего слоя подшипников скольжения
При этом возможно проворачивание вкладыша и заклинивание кривошипно шатунного механизма.
Шатуны после гидроудара
Ремонт Головки Блока Цилиндров Ваз 2109 Видео
Главный ремонт блок цилиндры на ВАЗ 2109 в домашних условиях
Согласно многолетнему опыту различных автовладельцев, замена головы блок цилиндров
ВАЗ 2109 в большинстве случаев связан с проблемами с прокладками. Но будут и другие, которые вызовут перегрев двигателя, как его называют, даже заклинивание.
Ремонт и утонченность головы блок цилиндров на ВАЗ 2109 возможен любой водитель, но требуются специальные инструменты и некоторые знания о механизме работы этого агрегата. Сейчас все больше и больше тюнинга этого узла, который увеличивает мощность автомобиля. Настройка дома. вариант, если вы сдаете, если у вас есть опыт аналогичной работы. Работа с клапанами и цилиндрами требует специальных знаний и навыков.
Что такое ГБЦ
Головка цилиндров ВАЗ 2109 представляет собой специальный блок, основным назначением которого является закрытие цилиндры
. Непосредственно крепится к блоку с помощью специальных болтов. Головка цилиндров важна тем, что является непосредственным участником многочисленных процессов при работе двигателя. Головки блока цилиндров автомобильных трансмиссий, выпускаемых сегодня, довольно сложные и собраны с большим количеством деталей.
Когда время меняться?
- Возможно, потребуется заменить или отремонтировать головку цилиндров, если вы заметите, что расход топлива увеличился или мощность силовой установки уменьшилась.
- Кроме того, неисправности в системе головок цилиндров могут возникнуть в результате неправильной сборки и установки клапанов и цилиндров.
- Если вы постоянно заправляете некачественный бензин в своем автомобиле, не удивляйтесь, что со временем эта система начнет выходить из строя и ее нужно будет ремонтировать.
- Трещины в блоке не могут быть устранены никакими другими способами, кроме полной замены этого элемента.
- Симптом, указывающий на проблему в головке цилиндров, может быть белым дымом, выходящим из выхлопной трубы, который вызван антифризом, попадающим в цилиндры двигателя.
Белый дым из выхлопной трубы
Если на поверхности охлаждающей жидкости в баке появляются масляные пятна, это также указывает на необходимость ремонта узла. Это связано с тем, что нефть как-то начала попадать туда, где ее не должно быть.
Нередко, но иногда выхлопные газы начинают вытекать через прокладку. Нет другого выбора, кроме как снять головку и заменить прокладку.
Снятие головки может потребоваться при регулировке ВАЗ 2109, доработке, проблем с заглушками, выпускными болтами или отверстиями цилиндров.
Этапы работы
Как мы уже говорили, процесс замены прост, но если вы решите принять его впервые, лучше пригласить кого-нибудь с опытом работы в этом бизнесе. Вам также может понадобиться помощь, если вы решите улучшить производительность вашего двигателя ВАЗ 2109, настроив его с помощью каналов. Замена вилок также нуждается в дополнительной помощи. В этом случае необходимы некоторые навыки, чтобы вытащить старые штекеры и правильно установить новые.
Ремонт головки цилиндров
машинаВАЗ 2108-2109 . Замена сгоревших клапанов. Замена направляющих.
воротник;
отвертка.
Процесс
Перед тем как начать снимать и ремонтировать ГБЦ ВАЗ 2109
, Для выполнения любых подготовительных работ необходимо следовать порядку.
Разведение
- Прежде всего, снимите корпус воздушного фильтра.
Отсоедините шланги и провода от карбюратора или форсунки.
Далее снимите штаны с коллектора.
Снимаем дистрибьютора.
Откручиваем крышку клапана.
Снимите карбюратор и коллекторы.
Чтобы открутить болты на головке ВАЗ 2109, скорее всего вам понадобится хомут и шестигранник, потому что болты затягиваются с приличным усилием.
Труба похожа на рычаг. Снимите шайбы, которые крепят голову.
Снять головку цилиндров ВАЗ 2109 с силового агрегата.
Снимите прокладку. Прокладка, срок годности которой истек и требует замены
настройки
Опытная настройка, доработка и настройка руководители
ВАЗ 2109 поможет вам полностью раскрыть мощность вашего устройства. Вы, наверное, много слышали об этом, читали или даже смотрели видео онлайн. Как правило, при настройке каналы становятся скучными и сглаженными, что уменьшает турбулентность и снижает мощность. Клапаны меняются на увеличенные и втираются в седла. Регулировка также может означать замену стандартных направляющих клапанов на бронзовые.
Запорная арматура
Управление цепью осуществляется следующим образом:
собранная головка лежит на боку;
Если жидкость не течет через клапаны, это означает, что работа была выполнена эффективно, и клапаны правильно пропущены. После устранения неполадок вы можете приступить к установке головы.
Дефекты прокладки ГБЦ
Ни один производитель не может стопроцентно гарантировать длительный эксплуатационный срок, поскольку на образование дефектов влияет множество факторов – состояние двигателя, модель машины, стиль вождения. Среди основных дефектов стоит выделить пробой и прогар рассматриваемого элемента. Почему прокладка под головку блока цилиндров пробивается, и какие причины могут вызвать прогар?

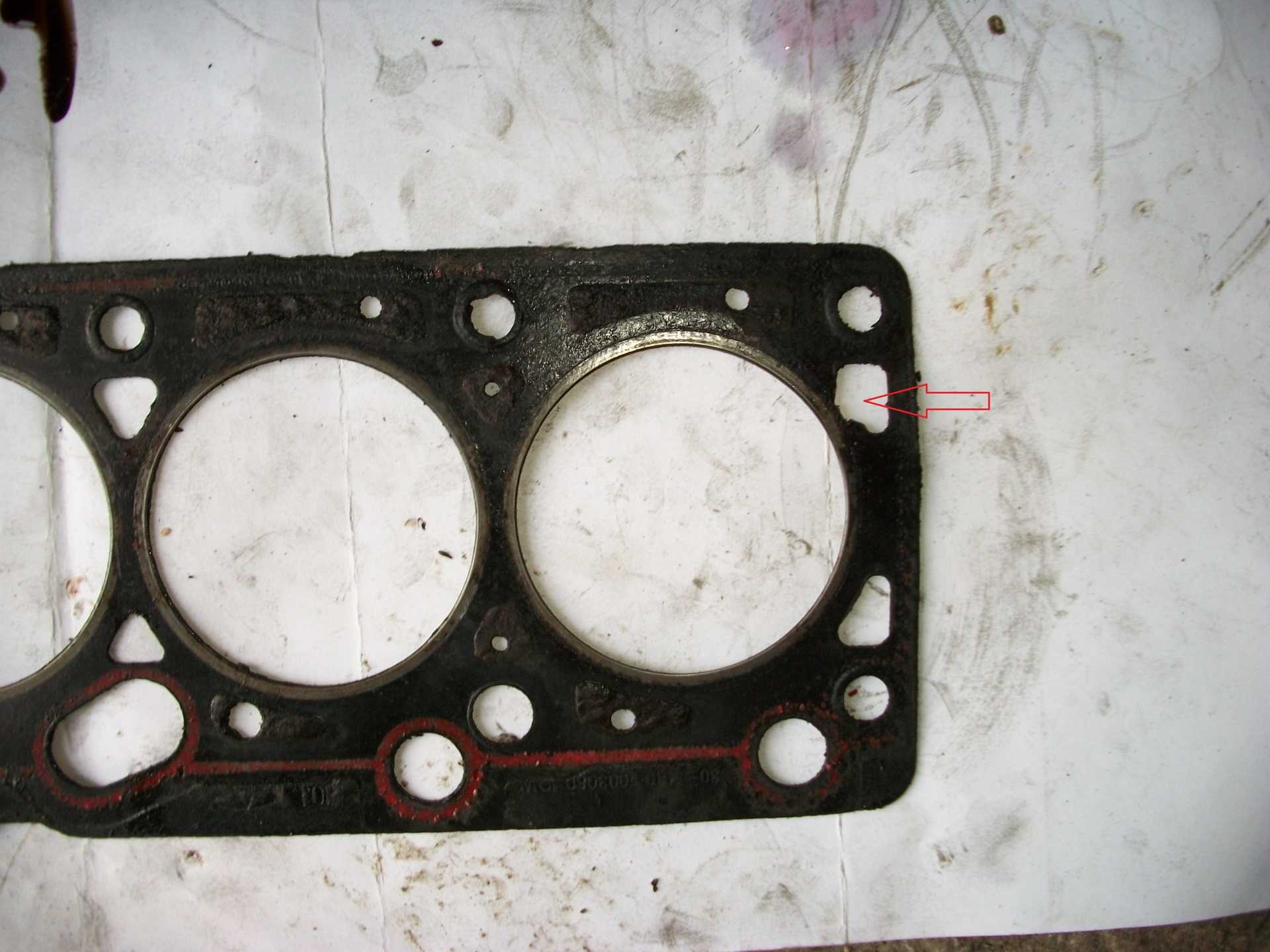

Пробой прокладки ГБЦ и его причины
Лопнувшую прокладку практически все водители не замечают, пока серьезная поломка не даст о себе знать. Пробою более подвержены детали отечественных авто, поскольку традиционно их качество намного ниже импортных.
О необходимости ремонта может свидетельствовать наличие пара под капотом и шум при работе двигателя, которого ранее не было. Эти признаки пробитой прокладки ГБЦ говорят о наружном пробое.
Внутренний пробой намного опаснее из-за своей незаметности. Обнаружить проблему можно путем измерения компрессии в цилиндрах, а такую диагностику водители часто выполняют, когда троит двигатель.
Это интересно: Схема предохранителей Kia Rio 3 — где расположены блоки
Также о проблеме свидетельствуют пузырьки воздуха в жидкости радиатора и наличие белого пара в выхлопной трубе. На стыках в моторе может подтекать масло.
Что касается причин, водительская халатность является одной из наиболее распространенных. Рассмотрим их более подробно:
- Перегрев двигателя сразу даст о себе знать, если прокладка асбестовая с добавлением металла. Высоких температур она не выдерживает и вздувается при первом же перегреве. Течь образуется после нескольких циклов нагрева/охлаждения, поскольку на месте вздутия прочность снижается.
- Деформация плоскости головки, которая прилегает к блоку. Данная проблема распространена среди алюминиевых головок. Чугунные сразу дают трещину. Замена в данном случае не обязательна, ремонт будет заключаться в шлифовке с помощью высокоточного станка.
- Неправильная затяжка болтов крепления или неравномерная затяжка приводит к потере прижимного усилия. Пробой происходит именно в этой зоне.
- Непосредственно качество прокладки также играет важную роль. Использование не оригинальной прокладки – это не способ сэкономить, а причина ее замены через несколько тысяч километров пробега.
Это интересно: 5 возможных причин, почему не крутит стартер и не заводится машина

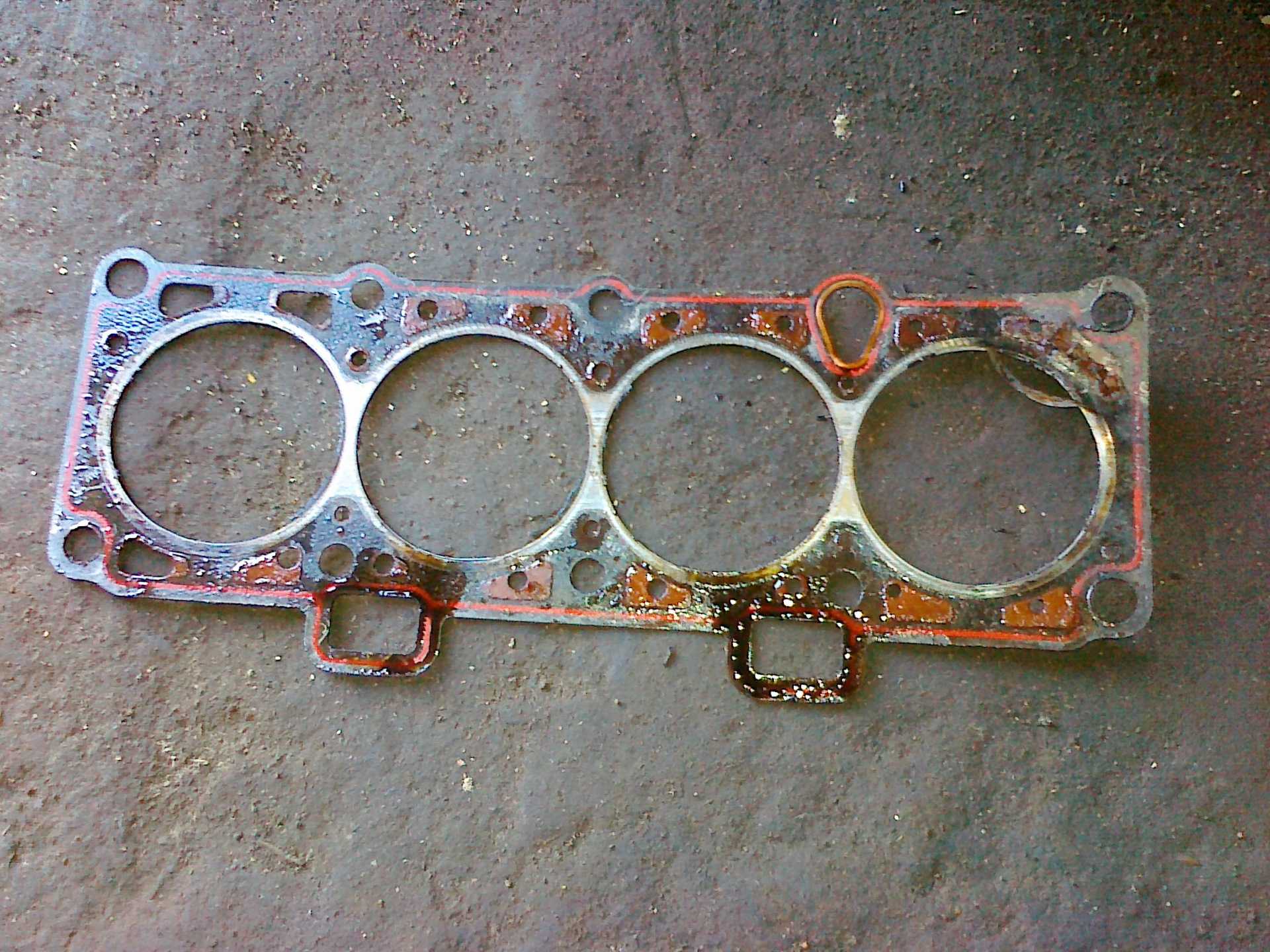

Прогар прокладки ГБЦ и его причины
Что касается прогара, проблемной зоной считается участок между водяной рубашкой и одним из цилиндров. Усугубляясь, прогар распространяется дальше. Среди других возможных вариантов стоит выделить зону между каналом охлаждения и масляным каналом. Если речь идет о новом двигателе, причина прогара единственная, и заключается она в перегреве, даже если он незначительный
Водитель без опыта не обратит внимания на первые симптомы поломки, и только усугубление признаков заставит обратить внимание на проблему
Поскольку автомобиль будет отправлен на СТО не сразу после того, как прогорела прокладка головки блока цилиндров, а после дальнейшей эксплуатации, прогар не связывается с недавним перегревом, и поиски причин продолжаются в неверном направлении. Незначительный перегрев головки может наблюдаться, если охлаждающая жидкость залита в недостаточном объеме.
Циркуляция в системе позволяет жидкости охлаждаться, однако отвода тепла в необходимом объеме не происходит. Температура жидкости отображается приборами авто, и на первый взгляд все нормально, однако не отображается температура деталей. Следовательно, водитель даже не заметит, как из-за перегрева прогорит прокладка.
Остальные причины относятся к упущениям после проведения ремонтных работ:
- неправильный подбор толщины прокладки;
- нарушения последовательности затяжки болтов;
- избыточное или слишком малое натяжение при затяжке;
- плохое состояние привалочных поверхностей (наличие царапин или раковин, остатков старой прокладки, деформация головки).
Причины пробоя прокладки ГБЦ
Прокладка головки блока цилиндров прогорает по нескольким причинам. Часто они связаны с нарушениями, допущенными при установке головки блока цилиндров или с неправильной эксплуатацией транспортного средства. Среди распространенных причин повреждения прокладки ГБЦ перегрев двигателя, неправильное усилие приложенное при затяжке болтов, плохое качество прокладки и искривление головки.
Перегрев двигателя внутреннего сгорания
ГБЦ и блок цилиндров на многих моторах изготавливаются из разных материалов. Так головка может быть выполнена из алюминиевого сплава, а БЦ из чугуна. Из-за превышения допустимой температуры часто такие ГБЦ изменяют свою конфигурацию. Перекос головки приводит к ослаблению прижима прокладки. В результате уплотняющий элемент рвется под давлением газов из камеры сгорания или жидкости системы охлаждения, а также смазки. Повышенный нагрев двигателя внутреннего сгорания может возникнуть по причине:
- Движения на перегруженном автомобиле.
- Неисправности системы охлаждения.
- Неправильной работы тормозной системы.
- Недостаточного количества жидкости.
Учитывая то, что перегрев силового агрегата является основной причиной выхода из строя прокладки головки блока цилиндров, следует постоянно контролировать температуру ДВС. На некоторых моторах ГБЦ выполнена из чугуна. В таком случае она менее подвержена изменению конфигурации при перепадах температуры. Чугун выдерживает значительные нагрузки.
Перегрев мотора
Нарушение технологии монтажа
Часто повреждение возникает из-за неправильной установки уплотнения. ГБЦ — это деталь, при установке которой необходимо строго соблюдать последовательность затяжки, а также усилие, приложенное к резьбовым элементам.
Для установки головки потребуется наличие динамометрического ключа. С его помощью можно затянуть болты или гайки с одинаковым усилием. Кроме этого, крепежные элементы устанавливают в определенной последовательности. Она может отличаться в зависимости от модели ДВС. Как правило, затяжку проводят от центра к краям при этом болты или гайки устанавливают по диагонали.
При нарушении технологии монтажа между головкой и блоком цилиндра образуется зазор. В этом месте прижим прокладки минимален. По этой причине под давлением газов из камеры сгорания или жидкости происходит прорыв уплотнительного элемента.
Последовательность затяжки
Прокладка плохого качества
Преждевременное повреждение прокладки может быть связано с использованием некачественных материалов при ее производстве. Производители предлагают уплотнительные элементы двух типов:
- Паронитовые. Представляют собой изделия из материала, устойчивого к перепадам температуры. В местах контакта с рабочими цилиндрами элементы оснащены металлическими кольцами. Они предотвращают выгорание материала под действием высокой температуры.
- Стальные. Такие модели отличаются повышенной устойчивостью к перепадам температуры. Они обеспечивают герметичность соединения.
- Медные. Достаточно редкий вид прокладки. Используется на некоторых моделях автомобилей.
- Эластомерные. При производстве на стальную заготовку наносят пластичный материал. В местах контакта с камерами сгорания установлены стальные кольца.
Перед тем как купить прокладку головки блока цилиндров, нужно провести визуальный осмотр. На детали не должно быть механических повреждений, трещин, сколов и т.д. Установка поврежденного уплотнения приведет к быстрому выходу из строя двигателя внутреннего сгорания.
Искривленная ГБЦ
Пробой прокладки возможен при нарушении геометрии головки блока цилиндров. Она возникает в результате перегрева или неправильной затяжки при установке.
В результате изменения геометрии невозможно нормально установить головку. Для устранения такой неисправности потребуется провести притирку. Эта процедура предусматривает выравнивание поверхности путем удаления выступающих частей.
Притирка ГБЦ
