Проверка аккумулятора нагрузочной вилкой показания, инструкция

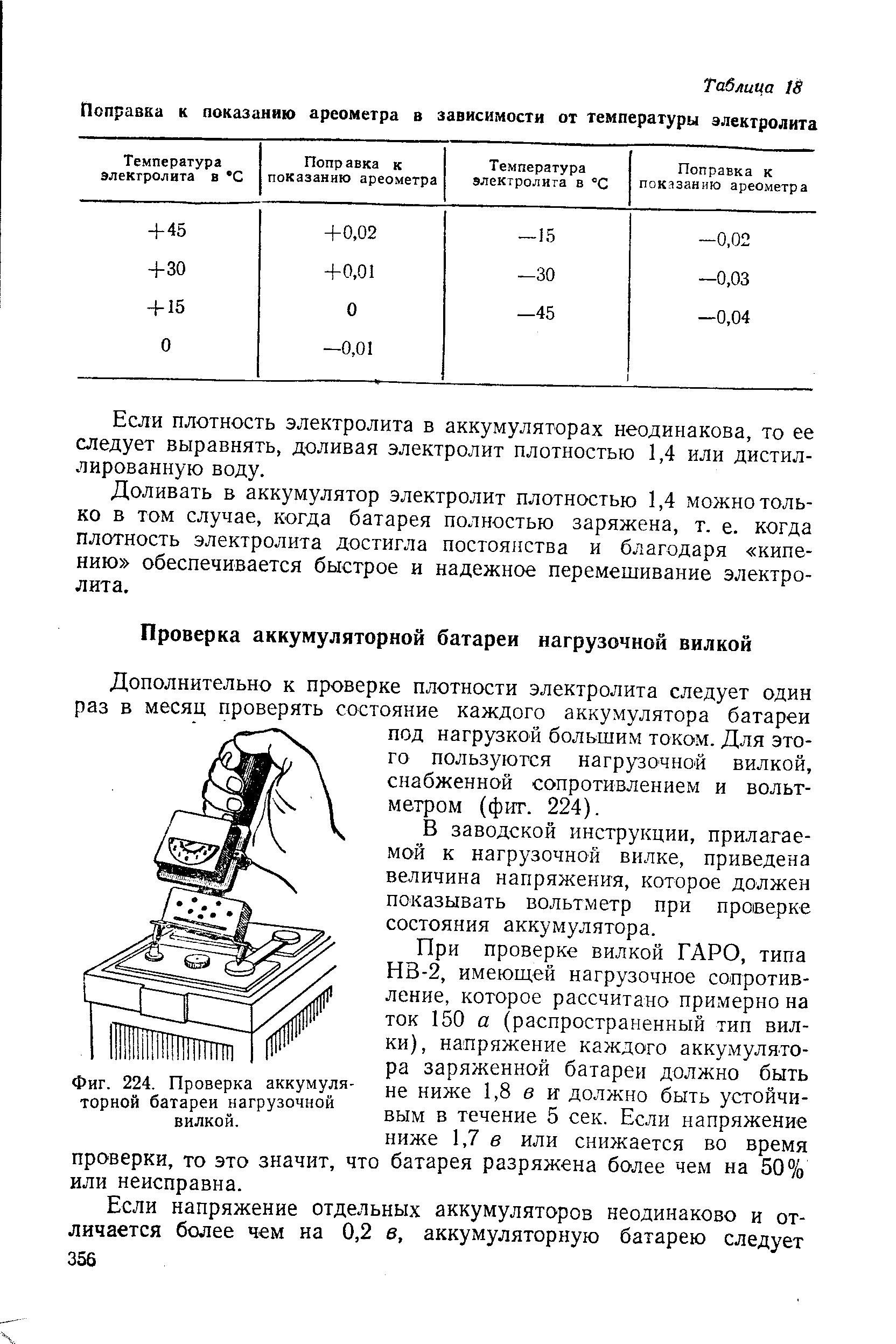

Что такое нагрузочная вилка и для чего она предназначена

Чтобы понять принцип работы нагрузочной вилки, необходимо знать, для чего она нужна. Это специальный прибор, задача которого протестировать заряд аккумулятора как источника питания в различных режимах. За сравнительно небольшую плату его можно приобрести в любом из автомобильных магазинов.

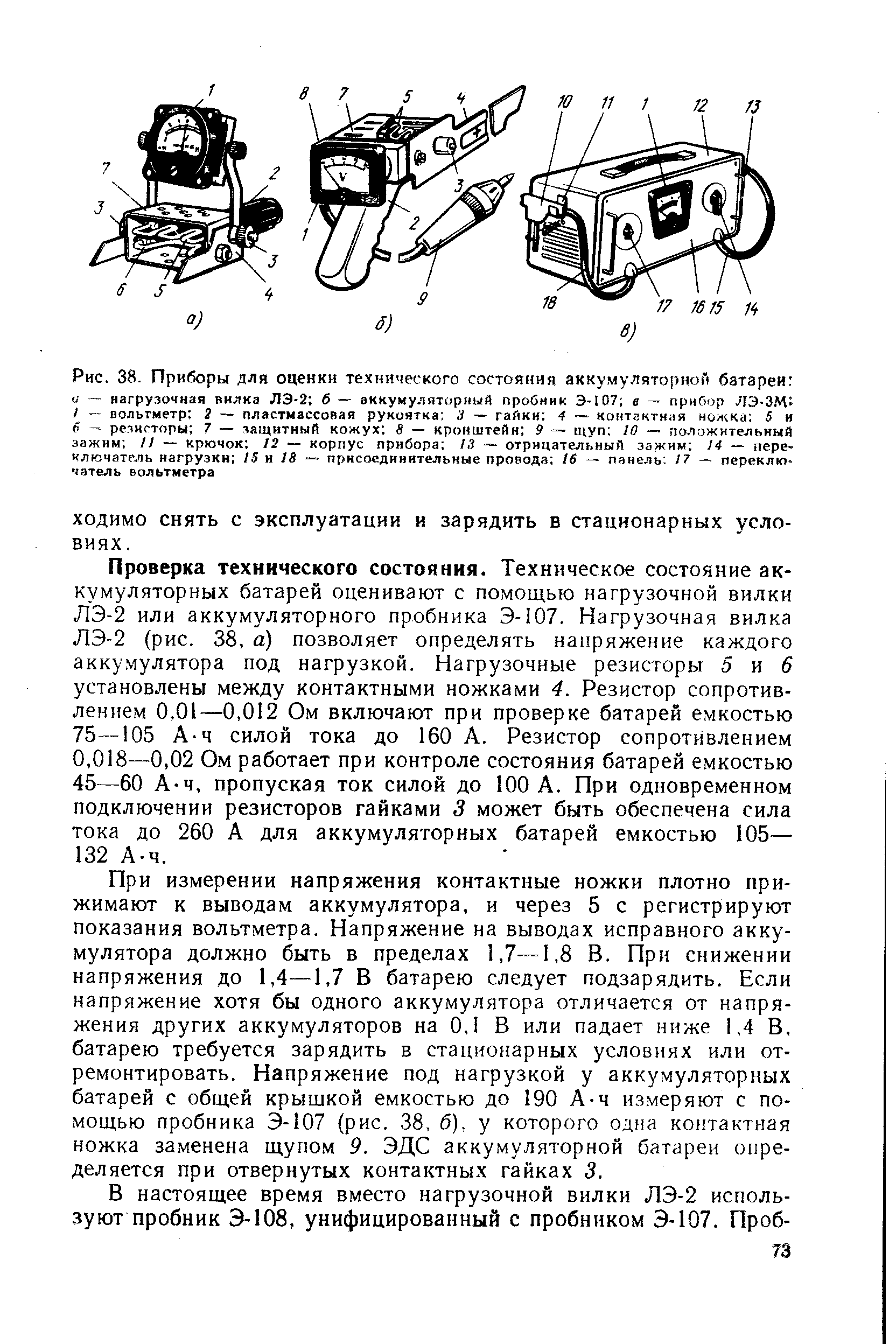

Теперь посмотрим, из чего складывается конструкция этого тестера:

• корпус для защиты всего механизма;
• вольтметр для замеров напряжения;
• пара щупов для подключения прибора с АКБ;
• спираль сопротивления, выполненная из листовой стали.

В целом, конструкция у разных моделей вилок принципиально одна и та же, но могут иметься небольшие отличия. Толстый провод обычно подводится к «плюсу», а «минус» закреплён на специальном кронштейне на задней крышке корпуса. Чтобы иметь возможность контролировать батареи с небольшой ёмкостью, достаточно одной спирали сопротивления, а более мощные АКБ тестируются приборами с парой спиралей. Желательно изучить мануал по эксплуатации, прежде чем приступать к тестированию устройства.

В каких случаях АКБ проверяется с помощью нагрузочной вилки

Этот тестер наверняка будет полезным тем автолюбителям, которые хотят продлить эксплуатационный ресурс своей батареи. Однако наибольшую ценность он представляет, когда приобретается авто на вторичном рынке. В этом случае нагрузочная вилка поможет установить основные характеристики батареи, чтобы понимать, когда её нужно будет заменять на новую.

Обычным мультиметром получить такие развёрнутые сведения не удастся. Для того чтобы иметь полное представление, потребуется нагрузка. Именно вилка способна имитировать реальный режим нагрузки.

Инструкция по проверке

Наибольшую сложность у автовладельцев вызывает проверка аккумулятора нагрузочной вилкой.

Но здесь нет ничего сложного — достаточно следовать приведенной ниже инструкции:

Проверка без нагрузки.

Перед проведением измерений отсоедините аккумулятор от зарядного устройства или снимите клеммы машины.

С момента последней поездки должно пройти не меньше семи часов. Проверку АКБ лучше всего производить утром, после ночного простоя машины.

Убедитесь, что уровень электролита в аккумуляторе на достаточном уровне. В обратном случае стоит долить дистиллированной воды.

Нагрузочная вилка является переносным устройством, поэтому ей можно пользоваться без демонтажа аккумулятора с автомобиля.

Главное, чтобы АКБ не была холодной — оптимальная температура устройства от 20 градусов и выше. Если же она меньше, необходимо демонтировать источник питания и занести в тепло.

В процессе проверки пробки на АКБ должны быть закручены (если изделие является обслуживаемым).

Далее действуйте так:

Подключите положительный провод (с клеммой нагрузочной вилки) к «плюсу» проверяемого источника питания.
Подсоедините металлический штырь («минусовой» вывод) к отрицательному полюсу.
Обратите внимание на показатели, которые отражаются на табло вольтметра.

В процессе проверки стоит ориентироваться на следующие параметры прибора (измерения производятся на ХХ):

• При напряжении 12,6-12,9 Вольт уровень заряда АКБ равен 100% (полный заряд).
• 12,3-12,6 В — 75%.
• 12,1-12,3 В — 50%.
• 11,8-12,1 В — 25%.
• 11,5-11.8 В — полный разряд.

Если проверка показала заряженность аккумулятора на 100 процентов, можно переходить к следующему этапу — проведению измерений под нагрузкой.

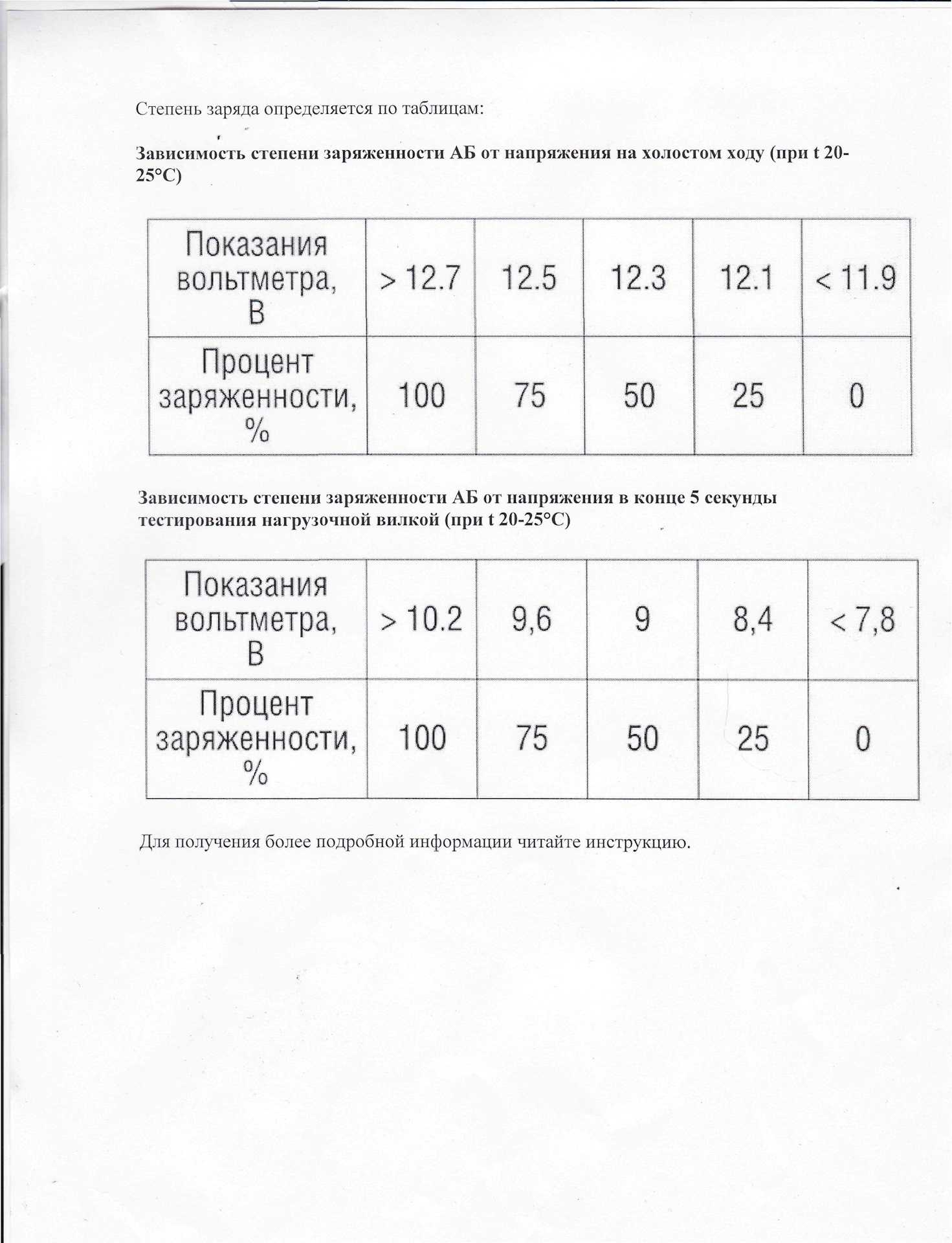

Таблица.

Проверка под нагрузкой.

Как отмечалось выше, к этой работе можно прибегать, если уровень напряжения на вольтметре составляет 12,6-12,9 Вольт.

Для начала необходимо прочесть инструкцию, где указаны подробные рекомендации производителя.

Нагрузка подключается с учетом информации в мануале, после чего коммутируется нагрузочная вилка.

Здесь алгоритм действий тот же, что и в прошлом случае. Учтите, что в момент прикосновения штыря вилки к «минусовому» полюсу появляется искрение из-за протекания большого тока в месте контакта.

В рассмотренной выше проверке время подключения нагрузочной вилки к аккумулятору не имеет значения. Здесь же этот нюанс важен.

В случае измерения под нагрузкой параметры должны сниматься на 5-ой секунде проверки, после чего вилка сразу отключается.

Удерживание измерительного прибора в подключенном состоянии больше пяти секунд запрещено.

В процессе измерения на приборе нагрузочной вилки высвечивается напряжение, по которому можно делать вывод об исправности и уровне заряда источника питания.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Онлайн сервис подбора АКБ по марке автомобиля

В случае, когда напряжение больше 9 Вольт, можно говорить об исправности источника питания. Если этот параметр меньше, стоит еще раз выполнить проверку. При неудовлетворительных результатах можно делать вывод выходе АКБ из строя.

Если аккумулятор разряжен не полностью, с помощью нагрузочной вилки можно определить уровень заряда источника питания:

• Если напряжение выше 10,2 Вольт, это говорит о максимальном заряде батареи;
• При 9,6 Вольта АКБ заряжена на 75%;
• 9,0 В — 50%;
• 8,4 В — 25%;
• Если напряжение меньше 7,8 В, аккумулятор полностью разряжен.

После проверки под нагрузкой необходимо провести первое испытание. Если в этом случае напряжение не возвращается до уровня 12,4-12,7 Вольт, имеет место проблема с одной или несколькими банками аккумулятора.

Таблица.

Злоупотреблять проверкой АКБ под нагрузкой не стоит, ведь частый разряд под большим током приводит к снижению ресурса изделия.

В процессе измерения запрещено прикасаться к металлическому штырю, ведь под действием высоких токов он сильно нагревается.

После каждого последующего измерения стоит делать паузу 3-5 минут для остывания штыря.

Купить нагрузочную вилку можно в магазине или сделать своими руками. При этом каждый автовладелец должен иметь такое изделие у себя в гараже, ведь переоценить его возможности и пользу невозможно.

Виды нагрузочных вилок

Проверка аккумулятора мультиметром

К наиболее распространенным нагрузочным вилкам относят:

• ВН-1;
• НВ-01;

Особенности ВН-1

Нагрузочная вилка разработана для тестирования аккумуляторных батарей с выходной мощностью 12Вольт и максимальной емкостью до 190 Ампер*часов. Основные характеристики устройства:

• Рабочие температуры – от нуля до 35 градусов по Цельсию;
• Диапазон мощности – 0-15 Вольт;
• Уровень сопротивления спирали для присоединения к батарее – 0.1 Ом с погрешностью в 10%;
• Возможность кратковременной работы в режиме нагрузки с продолжительностью в 5 секунд и перерывом в четверть минуты.

Данная модель нагрузочной вилки считается устаревшей и не очень распространена. На замену данного устройства пришла НВ-01.

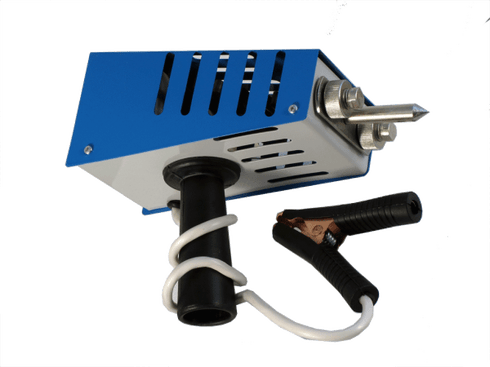

Инструмент ВН-1

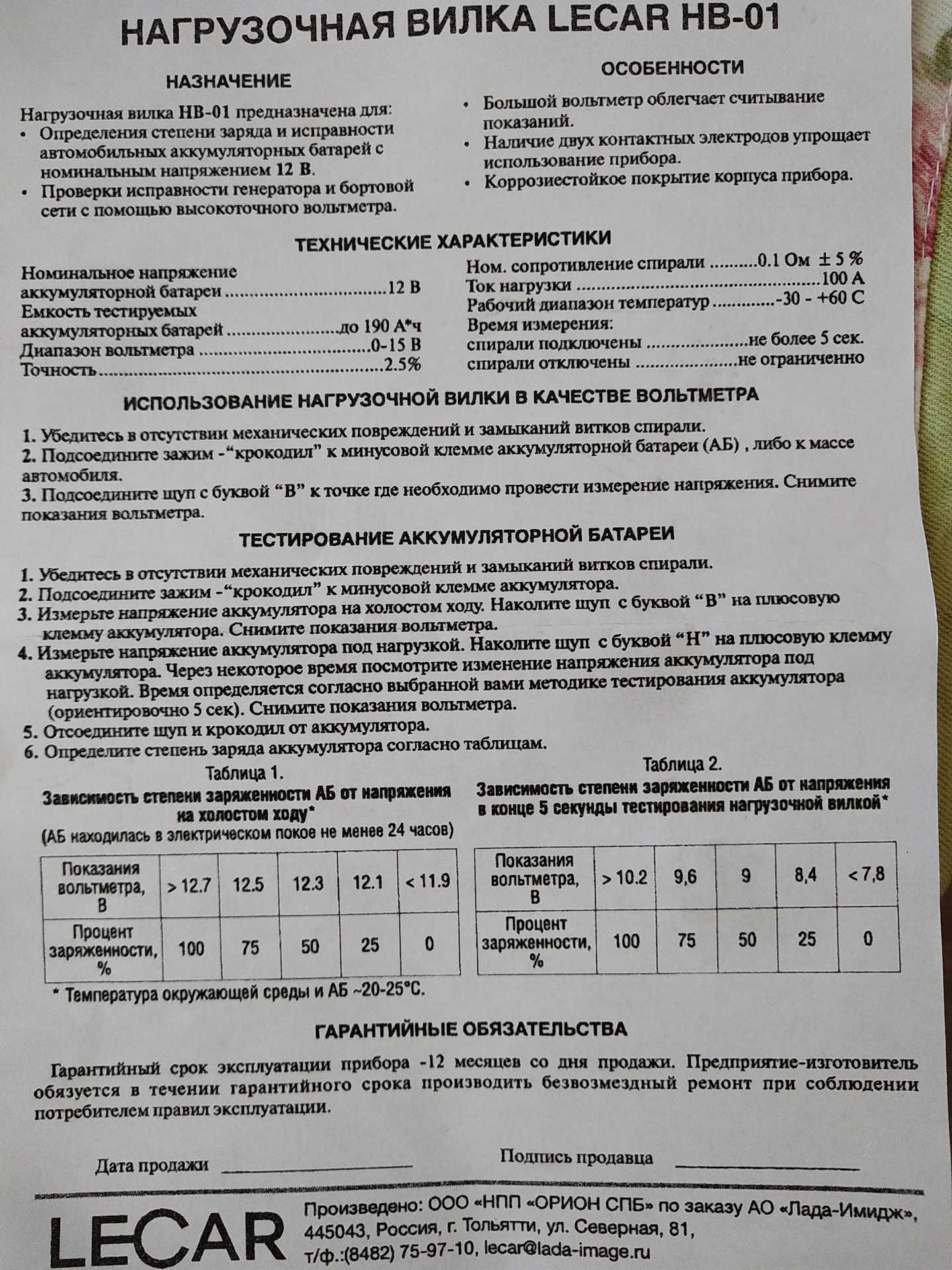

Нагрузочная вилка НВ-01

Данный инструмент отличается большей точностью измерений и всеми характеристиками на более высоком уровне. Приобрести можно практически в любом магазине, специализирующемся на реализации товаров для автомобилистов. Рабочие характеристики данной вилки:

• Погрешность при измерении не превышает 2.5%;
• Работа измеряющего прибора осуществляется в диапазоне от нуля до 15 Вольт;
• Максимальный уровень нагрузки электрического тока для аккумуляторов с предельной емкостью от 15 до 100 Ампер*часов равняется 100А, для накопительных элементов емкостью от 100 до 190 А*ч – 200 Ампер;
• Рабочие температуры, при которых допустимо использовать, – от -30 до 60 градусов по Цельсию;
• Разлет в максимальном сопротивлении спирали 0.1 Ома + погрешность в 5%.

Нагрузочная вилка НВ-02

Прибор предназначен для работы и тестирования аккумуляторных батарей с повышенной емкостью. Применять можно с накопительными элементами емкостью от 15 до 240 Ампер*часов при выходной мощности в 12 Вольт. Параметры устройства во многом повторяют НВ-01. Различия составляют большая максимальная емкость и более узкий диапазон температур, от -20 до 60 градусов по Цельсию. Таким образом, устройство предназначено для диагностики на грузовом и строительном транспорте.

Особенности НВ-03

Данный прибор является дальнейшим усовершенствованием НВ-02. В отличие от своих аналогов, эта нагрузочная вилка оснащена цифровым дисплеем, отображающим напряжение на выходе. У более ранних моделей показатели вольтметра определялись при помощи стрелочки и шкалы измерений. Технические характеристики НВ-03 следующие:

• Максимальная погрешность достигает 0.5%;
• Устройство может работать с аккумуляторными батареями мощностью от 0 до 16 Вольт;
• Устройство имеет встроенное цифровое табло, с отображением значений напряжения на выходе;
• Присутствует несколько режимов работы с возможностью переключаться между ними при помощи кнопок.

НВ-04

Модель представляет собой универсальное устройство для тестирования АКБ с большей нагрузкой. Главным преимуществом данного инструмента является универсальность. Возможно провести тестирование практически всех аккумуляторов, представленных на рынке. Также при помощи НВ-04 тестируют отдельные части аккумуляторной батареи под напряжением в 2 Вольта.

Технические параметры устройства:

• Возможность проводить высокоточные измерения с погрешностью, не превышающей 0.5%;
• Максимальная мощность работы измерительного прибора – от 0 до 32 Вольт;
• Максимальные токи нагрузки при 12В – до 50 Ампер, при 24 В и 2В – до 100 Ампер;
• Уровень сопротивления спирали для присоединения к частям аккумулятора – 0.01-0.02 Ом, по 24 вольтовой линии – 0.2 Ом;
• Устройство можно применять в широком диапазоне температур – от -20 до 60 градусов по Цельсию.

Главное преимущество данного инструмента заключается в том, что возможно с повышенной точностью проверить емкость и работоспособность как целой батареи, так и отдельных элементов. При подключении спирали время замера составляет 10 секунд, что быстрее практически всех аналогов. К тому же оснащение цифровым дисплеем и наличие кнопок для управления делают данную батарею одной из лучших в эксплуатации.

НВ-04

Как проверить аккумулятор нагрузочной вилкой

Правильно проверить заряженность батареи прибором довольно просто, при желании эту процедуру сможет освоить каждый автолюбитель. Главное выполнить ряд условий и следовать инструкции. Проверка состояния источника питания осуществляется в два этапа: без нагрузки и под нагрузкой.

Подготовка к тестированию АКБ

Чтобы получить корректные результаты, надо обязательно выполнить следующие требования:

1. Прибор переносной. Организовать снятие показаний можно и под капотом автомобиля, не вынимая аккумулятор. Главное соблюсти температурный режим: измерение должно проходить при температуре +20ºС – +25ºС. В противном случае, устройство придется перенести в отапливаемое помещение. Холодный аккумулятор проверять нельзя.
2. Источник питания надо отсоединить от автомобиля.
3. После последней работы двигателя должно пройти как можно больше времени, но не менее семи часов. Удобно делать измерения после ночного перерыва.
4. У обслуживаемого АКБ пробки необходимо открутить.
5. Следует проверить уровень электролита, при необходимости требуется пополнить дистиллированной водой.
6. Клеммы АКБ должны быть чистыми, без следов коррозии и окисления.

Алгоритм проверки без нагрузки

Выполнив выше перечисленные условия, можно приступить к тестированию. Название первого метода говорит само за себя: снятие показаний происходит без включения сопротивления:

• положительный вывод нагрузочной вилки – кабель с клеммой – присоединяется к плюсу аккумулятора;
• щуп – отрицательный вывод прибора – касается минуса АКБ;
• по табло или шкале вольтметра фиксируют уровень напряжения;
• по таблице определяют уровень заряда.

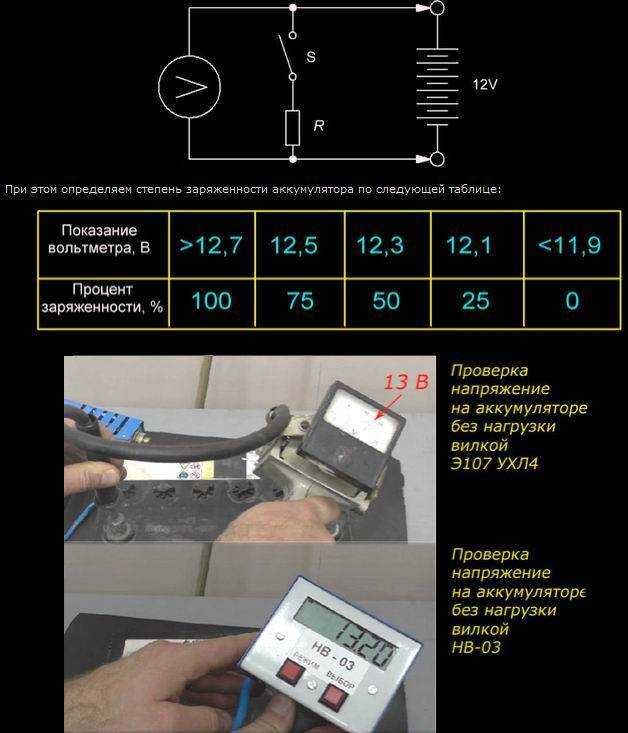

Таблица соответствия напряжения батареи на холостом ходу степени ее заряда выглядит следующим образом:

Значение напряжение, Вольт	12,6–12,9	12,3-12,6	12,1-12,3	11,8-12,1	11,5-11,8
Заряд, %	100	75	50	25

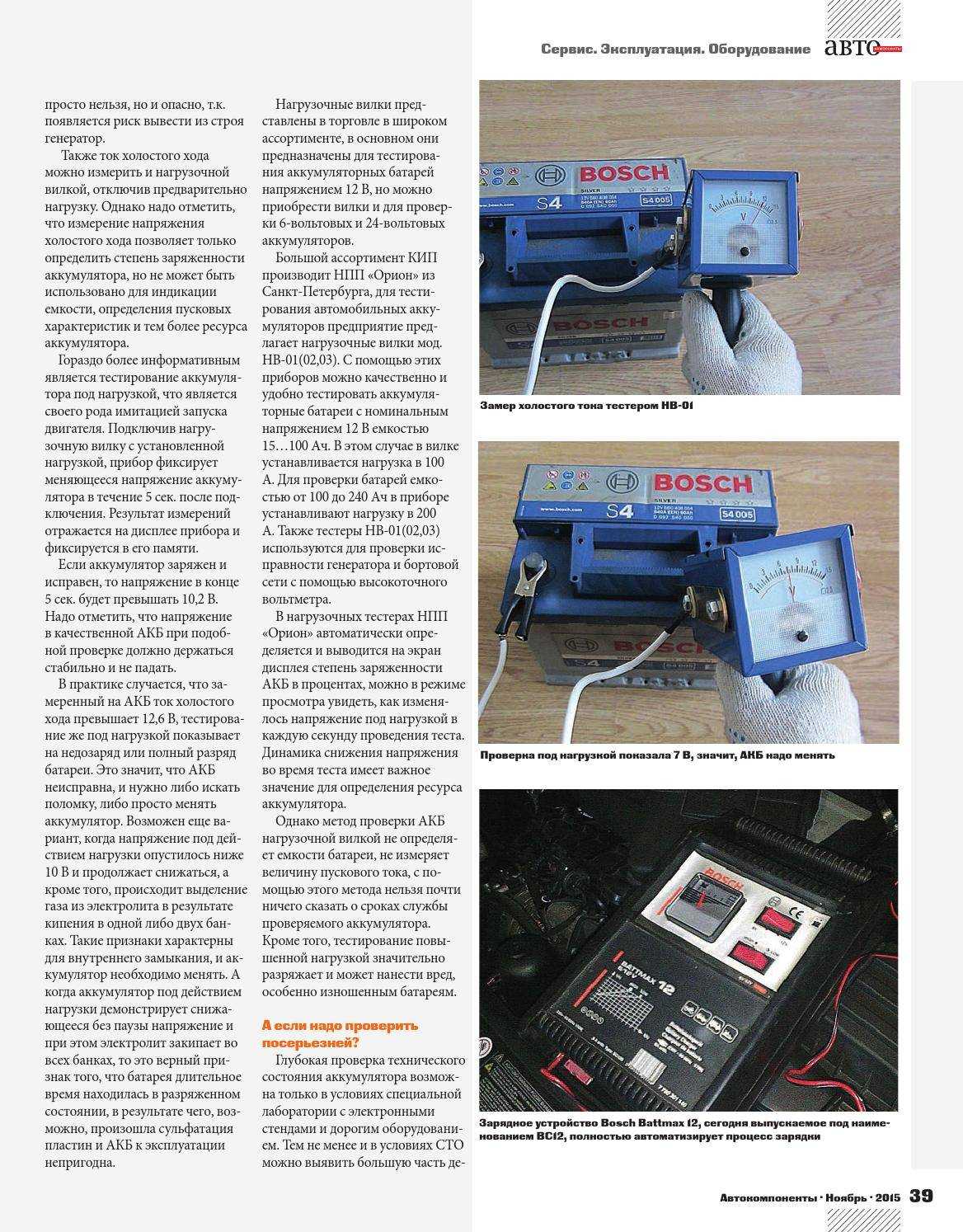

Обследование с нагрузкой

Проверка с нагрузкой применяется только для устройств, показавших стопроцентный заряд на первом этапе и довольно редко, поскольку может навредить аккумулятору.

Выполняются следующие действия:

• на основании инструкции по эксплуатации прибора подключается нагрузка;
• как и в первом случае, нагрузочная вилка подключается к клеммам источника энергии: плюс к плюсу, минус к минусу;

• показания при проверке под нагрузкой снимаются на пятой секунде, вилку необходимо немедленно отключить;
• если аккумулятор исправен и уровень его заряда больше половины, значение напряжения должно превышать 9 вольт.

Если показания меньше необходимого, надо повторить эксперимент после полного заряда накопителя. Отсутствие изменений говорит о неисправности устройства. АКБ следует утилизировать.

Оценить степень заряженности можно по таблице соответствия:

Значение напряжение, Вольт	>10,2	9,6	9	8,4	<7,8
Заряд, %	100	75	50	25

Нагрузочная вилка

Это специальное устройство, которое работает с напряжениями 12 и 24 Вольта. Основные назначения — это измерение напряжения и уровень заряженности или я бы даже сказал исправности аккумулятора. По сути ничего сложного в нем нет, есть два провода плюсовой и минусовой с двумя клеммами. Внутри находится нагрузка, обычно это либо резистор высокой мощности, либо обычная спираль, сделанная из тугоплавкого металла.

Также на корпусе в обязательном порядке имеется вольтметр, он нужен не только для измерения напряжения без нагрузки, но и для отображения поведения батареи под нагрузкой. Раньше вольтметры были обычные стрелочные, сейчас все больше они цифровые с различными функциями.

Многие автомобилисты думают — что «нагрузочная вилка», должна быть в форме вилки (уж извините за «тавтологию»). Но сейчас это не так, раньше она действительно была похожа на этот столовый прибор, только с двумя зубьями – плюс и минус. Но сейчас форм факторов, может быть несколько:

Старый вариант, когда действительно похожа на вилку (с двумя зубами).

• Один зуб (шип) и один провод. Например, минусовая клемма имеет провод с «крокодилом» вы просто подсоединяете его к аккумулятору, а зубом или шипом упираетесь в плюсовую клемму.
• Две клеммы. Это современные нагрузочные вилки, есть два провода с крокодилами, именно их подсоединяем к клеммам и меряем нужное напряжение или нагрузку.

Собственно все элементарно. Итак, так как же проверять, сам процесс.

Полезное видео

Как проверить аккумулятор автомобиля на работоспособность Изготавливая самодельную нагрузочную вилку, можете воспользоваться этим полезным видео.

• Нельзя использовать батарею, если аккумуляторные клеммы покрыты окисью. Необходимо их зачистить перед использованием.
• Измерять напряжение можно только после отключения АКБ от автомобиля и только после 6 и более часов после заглушения мотора. Батарея все эти 6 часов также должна провести в выключенном состоянии перед подключением к вилке.
• Подключение щупов происходит к каждой баночке отдельно !
• Если подключать нагрузочную вилку к источнику питания больше, чем на 6-10 сек., собранный прибор быстро выйдет из строя.
• Уровень электролита для диагностики должен быть на нормальном уровне. При пониженном – доливается дистиллированная вода.
• Запрещается хранить прибор рядом с аккумуляторами и подобными устройствами.
• После использования необходимо хорошо проветривать помещение.

Заключение

Использование аккумуляторной батареи с низким зарядом в машине грозит тяжелыми последствиями и долгим ее восстановлением. Для нормальной работы транспортного средства водитель должен регулярно проверять АКБ

Нагрузочная вилка является прибором, помогающим продиагностировать работоспособность этой немаловажной детали машины

Диагностика состояния главного источника питания в автомобиле может проводиться разными способами. В ход идут как приобретенные заранее в автомагазинах приспособления, так и приборы, изготовленные собственноручно. Одним из таких аппаратов является нагрузочная вилка для аккумулятора своими руками собранная из подручных материалов.

В процессе сборки потребуются определенные навыки работы с электроприборами, а также небольшие, хотя бы школьные знания электротехники. Необходим будет набор инструментов и комплектующих. Полезное изобретение прослужит достаточно долго при правильном обращении и уходе.

Перед тем как сделать нагрузочную вилку для проверки аккумулятора своими руками, необходимо знать, что данным аппаратом автомобилисты пользуются для контроля двенадцативольтных АКБ. При правильной компоновке удастся также тестировать батареи иного, более высокого вольтажа. Однако для такого случая придется воспользоваться дополнительной нагрузочной пружиной.

• Замеры в первую очередь проводят без накидывания нагрузочного сопротивления. Операция начинается спустя около 5–7 часов после полной остановки двигателя.
• Захват прибора, которому соответствует «плюс», подключается к положительной клемме аккумулятора. Пружина в такой ситуации не используется.
• Захватом с «минусом» на приборе касаемся отрицательной клеммы и следим одновременно за показаниями вольтметра. Таким образом ведется мониторинг разъединенной аккумуляторной цепи.
• Замеры записываем и проводим сравнение с параметрами, указанными в инструкции к аккумулятору. На основании сходства либо различия делаем выводы о текущем состоянии батареи.
• Для замеров под нагрузкой необходим полностью заряженный автономный источник электроэнергии, поэтому на некоторое время придется подключить АКБ к зарядному устройству.
• После выключения зарядного аппарата проводим все те же мероприятия с вилкой, что осуществлялись на батарее без дополнительной нагрузки.

Автомобилисты должны приготовиться, что во время соединения отрицательных контактов между собой от АКБ и вилки появляются искры. Также необходимо для обслуживаемых батарей держать пробки завинченными.

Брать голыми руками контакты после замеров сразу не рекомендуется, так как во время замеров они существенно нагреваются . Желательно подождать немного, чтобы они остыли.

Что учитывать при проверке

Если автомобильная АКБ имеет небольшую ёмкость, тогда проверка выполняется с использованием только одной спирали нагрузки. Для батарей большой ёмкости подключается дополнительная спираль.

Задача нагрузочной вилки заключается в том, чтобы создать имитацию нагрузки АКБ от стартера при запуске ДВС. Нагрузочный создаваемый ток при этом составляет от 100 до 250 А.

Специальные таблицы для проверки авто аккумуляторов нагрузочной вилкой позволяют ориентироваться в полученных результатах. На их основе автомобилист делает выводы о состоянии, исправности и прочих характеристиках источника питания.

Если вы впервые снимаете показания со своей АКБ специальной тестерной нагрузочной вилкой, подобная проверка должна проводиться с учётом некоторых важных моментов

Обратите внимание на конструктивные особенности. Простые модели оснащены лишь вольтметром и позволяют оценивать степень заряда. Усовершенствованные модели дооснащаются амперметром

Это позволяет считать намного больше информации при тестировании

Усовершенствованные модели дооснащаются амперметром. Это позволяет считать намного больше информации при тестировании.

Приступая к диагностике, обратите внимание на такие нюансы:

1. Работа проводится при соблюдении установленных норм по температуре. Оптимально это от 1 до 35 градусов Цельсия. Хотя есть и такие модели, которые функционируют и выполняют свои задачи в более широком диапазоне, включая минусовую температуру до -30 градусов.
2. Прежде чем подключать вилку нагрузки, внимательно изучите инструкции производителя. Всегда следуйте рекомендациям изготовителя. Они прописаны специально для вашего устройства.
3. Во время работы нагрузочные спирали сильно нагреваются. Поэтому следует беречь руки и остерегаться воздействия высоких температур.
4. Обязательно проверьте состояние и качество креплений контактов перед включением нагрузки. При плохом контакте корректность данных будет под сомнением.
5. Проводите проверку своей АКБ стандартным током нагрузки, как это происходит при запуске двигателя.
6. Длительность измерения ограничивается 10 секундами. Этого хватит, чтобы считать нужную информацию. Если держать АКБ под нагрузкой дольше, она может сильно разрядиться, а сопротивление тестера перегреется.

В остальном же инструкции для всех моделей НВ выглядят примерно одинаково, хоть и могут иметь некоторые отличительные особенности

Вот почему важно работать, отталкиваясь от инструкции производителя

Как правильно использовать устройство

Нагрузочная вилка годится для проверки аккумуляторных батарей на 12 Вт, а также для проверки аккумулятора повышенной емкости. В первом случае будет работать лишь одна нагрузочная пружинка, а во втором – две. Для проверки аккумуляторной батареи подобным устройством необходимо:

1. Провести замеры напряжения на клеммах без применения нагрузочных сопротивлений. Делать это необходимо примерно через 6 часов после того как был заглушен мотор.

2. Зажим, который соответствует «плюсу», подключается к соответственной клемме батареи, но при этом пружинку подключать не нужно.

3. Минусовым зажимом прикасаются к клемме со значением «минус», после чего смотрят, что показывает вольтметр (см. фото).

4. Так проверяется напряжение разомкнутой цепи аккумуляторной батареи. Полученные результаты сравниваются с данными, описанными в инструкции, после чего делается вывод о качестве заряженности аккумулятора.

5. Если батарея полностью заряжена, можно переходить к ее проверке под нагрузкой. Для этого к устройству подключают нужную нагрузку, после чего делают все то, что было описано выше.

6. Показания с прибора снимаются примерно на 5 секунде, после того как вилка была подключена.

Стоит отметить, что во время присоединения минусового зажима к минусовой клемме могут идти искры, но в этом нет ничего страшного. Пробки аккумуляторной батареи во время проверки обязательно должны быть завернуты. Сами зажимы могут нагреваться, поэтому после завершения измерений их брать голыми руками не стоит. Лучше дать им остыть несколько минут.

Отличным результатом считается показание вольтметра 9 Вт. Другие результаты могут свидетельствовать о том, что аккумулятор нужно либо зарядить, либо заменить новым. Так как подобный метод измерения осуществляет хоть небольшую, но нагрузку на аккумуляторную батарею, применять его рекомендуется не слишком часто.

Этапы создания

Перед тем как переходить к созданию нагрузочной вилки своими руками необходимо замерить напряжение одной полностью заряженной баночки аккумуляторной батареи. Также необходимо убедиться, что имеется доступ к каждой баночке по отдельности. В зависимости от полученного напряжения делается градуированная шкала, которая во время измерений будет показывать уровень заряда для конкретного прибора (см. видео). В инструкции к аккумуляторной батареи должны указываться минимальные и максимальные значения нагрузочного тока. Их также нужно учитывать.

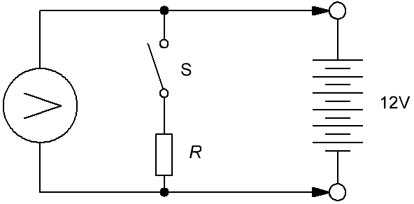

Сопротивление нагрузочного элемента электрической цепи рассчитывается по формуле:

R=U/I,

где R – это сопротивление (Ом), U –напряжение (В), а I – сила тока (А). Стоит отметить, что в представленную формулу нужно вписывать величины только для одной баночки, а не для всего аккумулятора.

Мощность элемента электрической цепи рассчитывается по формуле:

P=U*I,

где Р – это мощность (Вт), U –напряжение (В), а I – сила тока (А).

Зажимы для нагрузочной вилки обязательно должны выдерживать большой ток, который будет через них проходить. К элементу электрической цепи их присоединяют своими руками при помощи проводов, которые также должны быть рассчитаны на большой ток. Все соединения обязательно должны хорошо спаиваться (см. фото), что также можно сделать самому с помощи сварочной аппарата. Далее к полученному устройству подключается вольтметр. Все элементы нагрузочной вилки для удобства использования можно разместить на негнущемся каркасе, можно с ручкой. При этом в качестве каркаса обязательно должны применяться материалы, которые не вспыхнут, если рядом будет открытый огонь, т.е. дерево уже не подойдет.

Нагрузочная вилка ни в коем случае не должна присоединяться к аккумуляторной батареи, которая в данный момент заряжается. Также ее нельзя хранить вблизи аккумулятором и других подобных приборов. После завершения работы с устройством необходимо обязательно тщательно проветривать помещение.

Полезные советы

Устройство нужно присоединять к каждой баночке по отдельности.

Важно правильно подобрать мощность тока, чтобы избежать порчи элементов. Элемент электрической цепи обычно представляет собой проволоки, соединенные с серединкой из керамики

Элемент электрической цепи обычно представляет собой проволоки, соединенные с серединкой из керамики.

Зажимы лучше всего сделать своими руками из нихрома или стали, как, например, на фото.

В устройстве можно применять как по одному контакту на клемму, так и по два контакта.

Аппарат, особенно тот, который удалось сделать своими руками, должен подключаться к батареи лишь на непродолжительно время. В ином случае могут возникнуть неполадки.

Как проверить аккумулятор

Собственно тут все просто, процесс банален. Вилка создает нагрузку в 100 – 200 Ампер (редко видел до 250 А) на аккумулятор, то есть это такая имитация нагрузки стартера. Напряжение должно проседать до определенного значения, после окончания нагрузки оно должно восстановиться почти полностью.

Нагружают как обычно 5 – 6 секунд (обычно достаточно для запуска двигателя). И по показаниям можно сделать вывод держит нагрузку батарея или нет. Также современные вилки могут проверить замкнута банка или нет.

Показания во время 5 секундной нагрузки:

Показания вольтметра, В	Процент заряженности, %
> 10,2	100
9,6	75
9	50
8,4	25
< 7,8

Кстати таким же образом можно проверить ваш боевой АКБ, просто нагрузите его вилкой и посмотрите какой заряд он будет выдавать. И следуя таблице, вы можете понять в каком он состоянии. Нужно ли его подзарядить или нет, нужно ли ему делать десульфатацию или банка у него не рабочая. Собственно нагрузочная вилка очень нужный прибор.Бывает и такое что вилка показывает «L» (LOW) – это очень низкий заряд батареи, именно такой у меня на видео внизу. Скорее всего, произошло замыкание одной из банок, либо осыпание активной массы. Если напряжение после проверки не восстанавливается до 12,4 – 12,7 Вольта, а как в моем случае 11,4 Вольта (да еще при нагрузке отображается «L»), то скорее всего проблема в одной из банок.

Рекомендации по выбору

При выборе вилки для проверки аккумулятора в первую очередь правильно обратить внимание на рабочее напряжение. Если предстоит работа с АКБ напряжением 24 вольта, прибор с диапазоном 0..15 вольт не подойдет, хотя бы потому, что не хватит диапазона вольтметра

Рабочий ток надо выбрать в соответствии с емкостью проверяемых батарей:

• для маломощных аккумуляторов можно этот параметр можно выбрать в пределах 12 А;
• для автомобильных АКБ емкостью до 105 А*Ч надо использовать вилку, рассчитанную на ток до 100А;
• ток в 200 А допускают приборы, применяемые для диагностики мощных тяговых (105+ А*Ч) батарей на напряжение 24 вольта (можно и на 12).

Также надо обратить внимание на конструкцию контактов – они должны быть максимально удобными для проверки конкретных типов аккумуляторов. В итоге можно выбрать между «цифровыми» и обычными (стрелочными) индикаторами напряжения

С цифровых легче считывать показания, но не надо поддаваться иллюзии высокой точности таких дисплеев – в любом случае точность не может превышать плюс-минус одной цифры последнего разряда (по факту погрешность замеров всегда выше). А динамику и направление изменения напряжения, особенно в течение ограниченного времени измерения, лучше считывать со стрелочных индикаторов. К тому же они дешевле

В итоге можно выбрать между «цифровыми» и обычными (стрелочными) индикаторами напряжения. С цифровых легче считывать показания, но не надо поддаваться иллюзии высокой точности таких дисплеев – в любом случае точность не может превышать плюс-минус одной цифры последнего разряда (по факту погрешность замеров всегда выше). А динамику и направление изменения напряжения, особенно в течение ограниченного времени измерения, лучше считывать со стрелочных индикаторов. К тому же они дешевле.

В крайнем случае, вилку можно изготовить самостоятельно, это не очень сложное устройство. Для мастера средней квалификации не составит труда рассчитать и изготовить прибор «под себя» (может быть, кроме сервисных функций, выполняемых микроконтроллером – тут потребуется уровень повыше или помощь специалиста).

Аккумуляторная батарея считается важным компонентом любого автомобиля. Помимо выполнения основной задачи по запуску двигателя, АКБ играет ряд дополнительных ролей.

В процессе эксплуатации периодически требуется проверять состояние и работоспособность батареи. Чаще всего в гаражных условиях для этого используется обычный мультиметр. Но также проверку рекомендуют проводить с помощью нагрузочной вилки.

Для некоторых автолюбителей это не совсем понятное устройство, которое неизвестно как работает и для каких целей применяется.
