Как подтянуть ручник на лада приора: пошаговая инструкция - сайт о знаменитом отечественном автомобиле гранта

Стоимость профессиональной регулировки

Обращаться в автосервис или нет, каждый автомобилист решает для себя сам. Если ручник совершенно не держит машину, проблема может крыться в неправильной регулировке. Обратившись в автосервис, от клиента потребуют не менее 300-500 рублей за такую процедуру. В столичных СТО цены и вовсе находятся на уровне 1000 рублей.

И что в такой ситуации делать, нужно определяться заранее. Самостоятельно отрегулировать тросик ручника вовсе не сложно. Если проблема кроется в его обрыве и нужна замена, тогда более рациональным решением станет отдать машину в сервис, где специалист сможет натянуть новый качественный тросик ручника.

Если вы решили самостоятельно решить вопрос с регулировкой, не лишним будет ознакомиться с инструкцией.

Что нужно, чтобы отрегулировать ручник

Для регулировки стояночного тормоза понадобится наличие одного из следующих приспособлений:

При отсутствии всех этих условий, которые вряд ли способен обеспечить любой рядовой водитель, можно обойтись и опорными «козлами», которые устанавливаются под заднюю часть кузова после её поднятия при помощи домкрата. Также стоит предусмотреть наличие в наборе двух ключей «на 13» и пассатижей.

С чего начать регулировку

Ваз 2110 не работает ручник

Процесс регулировки стояночного тормоза проходит следующим образом:

автомобиль устанавливается на эстакаду (или канаву, или вообще приподнимается домкратом);
проверяется положение рычага тормоза – оно должно быть крайним нижним;
при помощи первого ключа ослабляется контргайка, с одновременным удержанием вторым ключом регулировочной гайки.
Заворачивается регулировочная гайка до того момента, пока не натянется трос привода ручника.

Примечание. При закручивании регулировочной гайки шток необходимо придерживать пассатижами.

Ваз 2110 подтянуть ручник

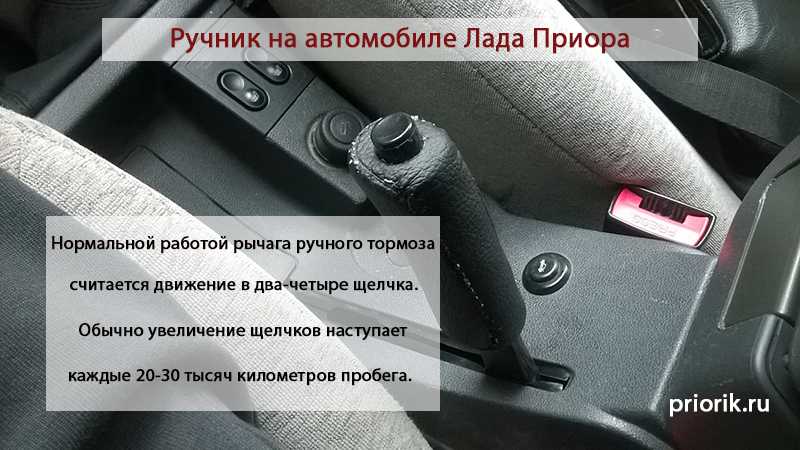

теперь следует убедиться в том, что полный ход рычага составляет от 2 до 4 щелчков;
после того как рабочий ход проверен, следует затянуть контргайку уравнителя, при этом придерживая регулировочную гайку ключом.
рычаг ручника опускается вниз, после чего руками проворачивается задние колёса. Их вращение должно происходить равномерно и без заеданий.

Примечание. Если приводной трос ручника так и не получилось натянуть в процессе регулировки, эту деталь следует заменить.

Ваз 2110 регулировка ручного тормоза

После того, как система отрегулирована, необходимо ещё раз проверить качество её работы. Для этого после всех выполненных водителем работ следует найти участок дороги с уклоном не менее 23%, после чего остановить на ней автомобиль и поставить его на ручник.Если тормоза надёжно удерживают авто на подъёме, значит, всё было сделано правильно.

Что делать, если регулировка не помогла

Ваз 2110 ручник не держит

В некоторых случаях регулировки, действительно, бывает недостаточно. Это происходит в случаях обрыва троса ручника – явления довольно редкого, но всё же, случающегося, особенно, на старых автомобилях.Бывает, что трос обрывается и на более новых моделях, подвергаемых слишком интенсивной эксплуатации, на которую не рассчитана тормозная система средней машины.

Ваз 2110 ручной тормоз регулировка

Также следует заменять трос в таких ситуациях:

когда его наконечники ослаблены;
нити троса начали растягиваться (в скором времени это может привести к обрыву);
трос достаточно тяжело перемещается в своей оболочке даже после того, как его смазали.

Как и регулировка ручника, такая операция, как замена троса стояночного тормоза, вовсе не требует обязательного обращения в автосервис. И, хотя времени на её выполнение, скорее всего, потребуется значительно больше, для такого ремонта не слишком нужны особые профессиональные навыки, оборудование или какие-то специализированные инструменты.

Примечание. И всё-таки кое-какие условия при замене троса следует соблюсти. Для этой работы водителю понадобится помощник, который будет сильно натягивать трос для того чтобы правильно установить уравнитель.

https://youtube.com/watch?v=55Dc1jpwzcE

Основное предназначение

Самостоятельно установить и настроить гидравлический ручник на ВАЗ-2109 можно, имея определенные навыки и инструменты. Несмотря на запреты, такие конструкции можно встретить в продаже и произвести установку на любую марку и модель автомобиля. Все работы желательно проводить на смотровой яме или подъемнике. При помощи гидравлического ручника у вас получится намного повысить эффективность тормозной системы. Конструкцией предусмотрено наличие регулятора, который позволяет распределять усилие между передним и задним контуром. Регулятор позволяет и предотвратить полную блокировку задних колес.

Как тормозить ручником

Всех, кто недавно сел за руль, интересует: можно ли тормозить ручником в процессе движения?

Во-первых, требуется сразу уяснить: торможение ручником возможно не на каждом авто. В современных моделях машин вы просто не найдете знакомую ручку — там кнопочка, часть электронного управления. И вы не сможете воспользоваться ей, если машина находится в процессе движения.

С помощью различных тест-драйвов выяснено, что тормозить ручником на ходу можно. Но производить это действие следует внимательно. При резком затягивании вы моментально блокируете задние колеса и войдете в занос либо потеряете управление. Главное — при затягивании рычага не крутите руль, иначе «полицейский разворот» случится помимо вашей воли. Станете кинозвездой, когда не ждали.

Можно ли тормозить ручником, если передвигаетесь по скользкому или заснеженному дорожному полотну? Не рекомендуется: такое покрытие и так сомнительно в смысле сцепления колес с трассой. Совершая торможение ручным тормозом, вы добьетесь разного сцепления задних и передних колес с полотном, что может привести к аварийной ситуации.Непременно учитывайте фактор скорости движения. Если машина передвигается на низкой скорости, то использование ручника приведет к развороту. Если же скорость превышает 170 кмч, авто перевернется. Используйте торможение на ходу в исключительных случаях, при отсутствии иного выхода из ситуации, и только на сухом и ровном дорожном полотне.Обязательно следите за состоянием системы. Как и любой другой элемент управления транспортным средством, она нуждается в профилактических осмотрах и своевременном техническом обслуживании. Держите его в идеальном состоянии — этим вы снизите потенциальный риск аварийных ситуаций и сможете безопасно ездить на своем авто.

Основные неисправности

Несмотря на свою простоту и надежность ручной тормоз нуждается в периодической проверке и обслуживании. Дело в том, что со временем привод несколько растягивается, из-за чего он уже не способен обеспечить полную блокировку колес.

Также может возникнуть такая неисправность, как закисание троса в оплетке. Происходит это зачастую из-за редкого пользования ручником. Поскольку весь привод проходит под авто, внутрь оплетки попадает влага и грязь, приводя к коррозии металла. Из-за этого тросику перемещаться затруднительно. В особо запущенных случаях он может вовсе застопориться внутри оплетки.

Коррозия может привести к перегниванию нитей троса, из-за чего он «распушивается» и концами этих нитей цепляется за оплетку, затрудняя его перемещение. Если не обращать внимания на состояние привода в конечном итоге тросики могут полностью перегнить и стояночный тормоз перестанет полностью функционировать.

Не работает ручной тормоз – причины и решение проблемы

Стояночный тормоз, или как его называют в народе «ручник» – хотя и предназначен для обездвиживания автомобиля во время стоянки, но не все водители и не всегда им пользуются. Если в машине автоматическая коробка передач, то, по-большому счету, ручной тормоз не нужен вообще, но и владельцы авто с механикой, как правило, предпочитают оставлять автомобиль на первой скорости при парковке. Это вызвано одной из важнейших причин – суровые зимние условия и неудовлетворительное качество дорог могут не позволить ручнику сработать, когда это необходимо. Это может быть вызвано обледенением колодок или их засорением. Но, обо всем по порядку.

Как устроена система ручного тормоза?

Включение стояночного тормоза активирует задние тормоза и гарантирует, что автомобиль не будет катиться, даже на относительно крутом уклоне. Однако, если ручник не удерживает автомобиль, возникает проблема, которая должна быть устранена для обеспечения безопасности водителя и окружающих.

Системы стояночного тормоза сильно варьируются от одного автопроизводителя к другому и даже от разных марок и моделей автомобилей. В целом делятся они по типу тормозов и методу их использования.

Сразу необходимо уяснить – в подавляющем большинстве случаев в легковых автомобилях стояночные тормоза используют задние колёса и делятся на два типа:

барабанные – состоящие из двух полукруглых колодок, которые находятся внутри цилиндрического барабана. Если, с одной из сторон, они жестко закреплены, то с другой находится специальный поршневой механизм, заставляющий колодки сдвигаться, при использовании ручника;
дисковые – состоящие из специального тормозного диска, закрепленного на оси автомобиля, и двух колодок. При использовании ручного тормоза, колодки сжимаются и не дают автомобилю двигаться.

Система торможения автомобиля может быть еще механической или гидравлической. Если в первом варианте, торможение осуществляется посредством использования системы тросов и силы человека, который оказывает давление на ручник, то в гидравлике используется специальный поршень.

Важно! В зависимости от типа системы торможения, причины того, почему ручник не держит – могут в значительной мере отличаться

Как работает ручник?

Когда водитель активирует ручник, либо потянув рукоятку между передними сиденьями (3), либо нажав педаль стояночного тормоза под приборной панелью, трос (12), идущий к задней части автомобиля, натягивается, воздействуя на тормозные колодки. Когда же водитель опускает ручку, возвратная пружина (11) помогает вернуть тормозную систему в нормальную конфигурацию.

Сама система достаточно простая и банальная – рукоятка стояночного тормоза соединена с тросом в специальной пластиковой оболочке, в которой он может свободно двигаться. Этот трос идет до регулировочного болта, который можно ослаблять или затягивать. Дальше он разделяется на два тросика, которые идут к тормозам на задних колесах.

Простыми словами – активируя ручник, трос натягивается и сводит колодки вместе, которые уже и обеспечивают фиксацию авто.

Причины неисправности и их устранение

Как правило причины того, почему не работает ручник, довольно просты и не требуют долгого или дорогостоящего ремонта:

порванный тросик. Одна из распространенных причин – это обрыв тросика на ручнике или под автомобилем. Решается проблема банальной заменой троса;
заклинивший тросик. Из-за повреждений оболочки, в которой движется тросик, может произойти его заклинивание, мешающее задействовать ручник. Да и сам трос состоит из множества стальных жил, которые при повреждении также могут помещать корректной работе. Решение – замена тросика;
загрязненные тормоза. Попадание на колодки пыли, грязи, льда или реагентов, которыми посыпают дороги зимой, может стать причиной того, почему тормоз работает некорректно. Решение – несколько плавных нажатий на педаль тормоза во время движения автомобиля. Благодаря трению, колодки очистятся;
неправильная регулировка. Бывает так, что система тросиков не отрегулирована должным образом, неверно затянут болт или неправильно подобрана длина тросов. Решение – регулировка системы и корректная натяжка тросиков;
износ колодок. Колодки в течение своей работы подвержены истиранию. Каждый раз, когда вы нажимаете на тормоз, колодки понемногу приходят в негодность. Решение – замена колодок;
масло в колодках. Протечки масла или тормозной жидкости могут стать причиной того, что машина не держится на ручнике. Самое главное в этом случае – выявить причину утечки – это может быть и сальник задней полуоси, и тормозной цилиндр. Решение – ликвидация протечки и очистка колодок. В случае сильной замасленности колодок – их замена.

Подтягиваем ручник

Но если вы действительно знаете, как подтянуть ручник на Ладе Гранта комплектации «стандарт», много времени и сил эта процедура у вас не займет. Единственное, что в обязательном порядке потребуется для ее осуществления – это домкрат либо смотровая яма, потому что доступ к регулируемым узлам и агрегатам происходит снизу и работать придется под автомобилем. Для подтягивания (регулировки) ручника вам понадобятся 3 инструмента:

два рожковых гаечных ключа на 13, один из них желательно – торцевой;
один ключ-головка на 8;
верный помощник (хотя в безвыходных ситуациях можно обойтись и одному).

Процесс непосредственно регулировки системы ручного торможения автомобиля Лада Гранта осуществляется в девять основных этапов:

Опускаем в салоне автомобиля рычаг ручного тормоза.
Лезем под автомобиль, откручиваем резиновые подушки (кронштейны) с резонатора, снимаем глушитель с крепления к кузову.
Убираем защитный экран механизма регулировки стояночного тормоза. Для этого торцевым ключом откручиваем 4 гайки с болтов крепления.
Снимаем защитный экран либо отводим его в сторону за глушитель – необходимого пространства для работы в таком случае тоже вполне хватит. Глушитель при этом можно чем-то оттянуть, например, просунув под него брусок из дерева.

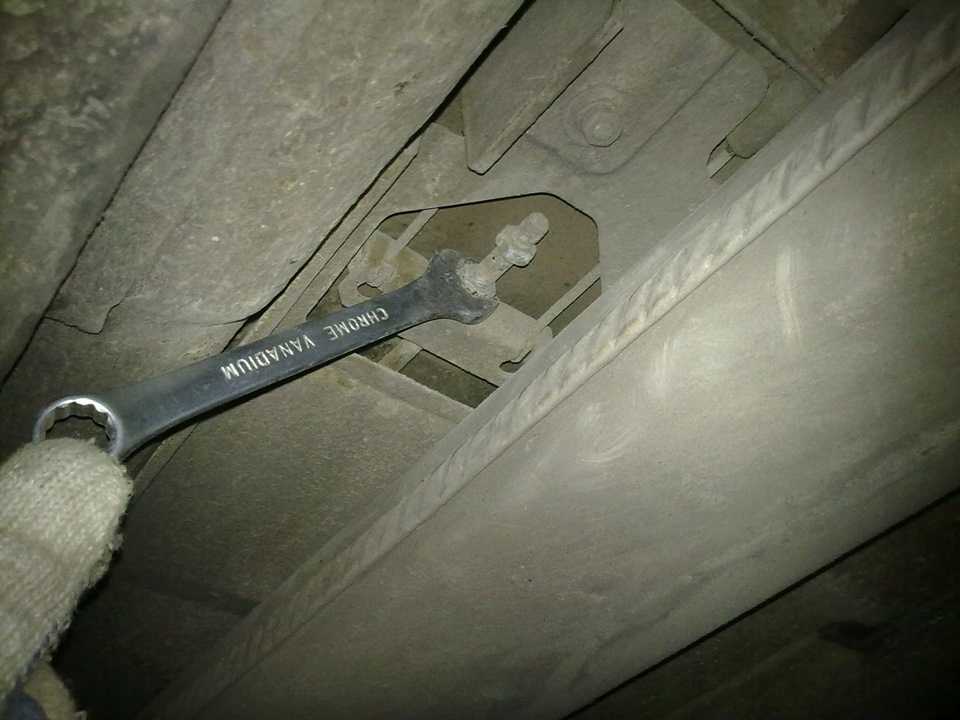

Берем два ключа на 13 – первым чуть ослабляем контрагайку, удерживая регулировочную гайку. Потом наоборот – удерживаем ее, вторым прокручиваем (также ослабляя) регулировочную гайку.
Собственно, регулировку ручного тормоза производим так: подтягиваем тросик ручника, для чего закручиваем регулировочную гайку (движение ключа – по часовой стрелке).
Далее следует проверить ход рычага ручного тормоза – для этого и нужен напарник, либо вам придется осуществить это самому. Контрагайку можно закручивать, когда ход ручника составит 2-4 щелчка (см. выше).
Затем тестируем работу стояночного тормозного механизма в целом. Для этого приподнимаем задние колеса и проверяем, насколько свободно они прокручиваются при опущенном ручнике и насколько полно стопорятся при полностью поднятом (в этом случае они не должны вращаться вообще!).
Если работоспособность ручного тормоза в порядке, закручиваем контрагайку, ставим на место защитный экран и глушитель. Регулировка ручника окончена!

По мере увеличения пробега и срока эксплуатации автомобиля ручник все меньше и меньше поддается регулировке. Случается, что даже после регулировки система ручного торможения работает неисправно и не «удерживает» машину. Это свидетельствует о том, что износ тормозных колодок слишком высок или растяжение тросика уже необратимо.

Инструменты:

Ключ трещоточный
Удлинитель
Головка на 10 мм
Высокая головка на 13 мм
Гаечный ключ рожковый на 13 мм

Детали и расходники:

Аэрозольная смазка типа WD-40

Примечания:

Стояночный тормоз должен удерживать автомобиль на уклоне 23 %. Полный ход рычага привода стояночного тормоза должен составлять от 2 до 4 зубцов (щелчков) храпового устройства рычага.

1. Для регулировки стояночного тормоза установите автомобиль на смотровую канаву или эстакаду и опустите рычаг стояночного тормоза.

2. Головкой на 10 мм отверните четыре гайки крепления заднего теплозащитного экрана дополнительного глушителя, предварительно обработав их смазкой WD-40.

3. Снимите с переднего кронштейна подвески дополнительного глушителя резиновую подушку.

4. Сдвиньте теплозащитный экран вперед, открывая доступ к узлу регулировки стояночного тормоза.

5. Удерживая ключом на 13 мм регулировочную гайку наконечника троса, головкой того же размера отверните контргайку.

6. Вращая регулировочную гайку по часовой стрелке, натяните тросы.

Примечание:

Удобно регулировать натяжение тросов высокой головкой с трещоткой и удлинителем. При этом контргайку полностью не отворачивайте, а, совместив ее грани с гранями регулировочной гайки, наденьте высокую головку на 13 мм и вращайте сразу обе гайки.

7. Контргайкой зафиксируйте регулировочную гайку. При опущенном рычаге вывешенные задние колеса должны вращаться свободно.

В статье не хватает:

Фото деталей и расходников

Регулировка рычага ручного тормоза на Ладе Гранте необходима в том случае, если его ход составляет более 6 щелчков. Оптимальный ход составляет 2-4 щелчка, но в процессе эксплуатации допускается увеличение его хода до 8 щелчков.

Увеличение хода рычага стояночного тормоза происходит по нескольким причинам, основные — это растягивание троса ручника и износ тормозных колодок.

Ваз 2170 | регулировка стояночного тормоза | приора

Рычаг стояночного тормоза через тросовые тяги приводит в действие тормозные механизмы задних колес. В качестве тяг используется стальной трос в гибкой, витой оплетке. Износ стояночного тормоза в процессе эксплуатации незначителен. Обычно регулировка стояночного тормоза не требуется, благодаря работе системы саморегулирования тормозных дисков.

Регулировку стояночного тормоза производят при исправной рабочей тормозной системе в следующих случаях:
— после замены тросов привода стояночного тормоза;
— после замены скоб тормозного дискового механизма;
— после замены тормозных колодок или тормозных дисков;
— при большом ходе рычага стояночного хода.

Предупреждение Тросовый привод и все подвижные элементы стояночной тормозной системы должны иметь легкий ход, а задние тормозные механизмы рабочей системы отрегулированы.

Регулировку стояночного тормоза проводите в следующем порядке:
— несколько раз с силой нажмите на педаль тормоза и отпустите ее;
— опустите рычаг стояночного тормоза в нижнее положение;
— приподнимите и выставьте на опору заднюю часть автомобиля;

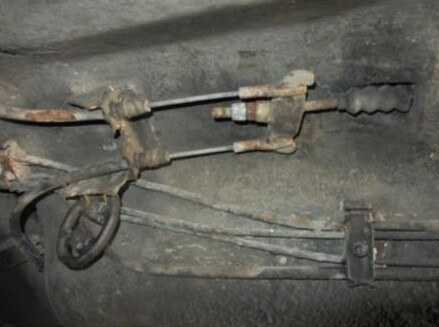

Рис. 310. Место расположения регулятора стояночного тормоза у уравнителя (показано стрелкой)

Рис. 311. Положение рычажка ручного тормоза на заднем тормозном суппорте при регулировке стояночного тормоза

— затягивайте регулировочную гайку (рис. 310) рядом с уравнителем до тех пор, пока рычажок ручного тормоза на заднем тормозном суппорте не сдвинется с упора (рис. 311). Образовавшийся зазор может составлять до 1 мм;

— установите рычаг привода стояночного тормоза в крайнее верхнее положение и снова опустите его. Проверьте, свободно ли вращаются колеса. Накладки тормозных колодок не должны тереться о тормозные диски;

— установите рычаг привода стояночного тормоза на 3—6 щелчков и убедитесь, что колеса в этом случае не проворачиваются.

Если тяговые тросы привода не обеспечивают должного натяга всего тормозного механизма, то в этом случае регулировку стояночного тормоза проводите в следующем порядке:

— полностью ослабьте регулятор (см. рис. 310) стояночного тормоза до тех пор, пока рычажки стояночного тормоза на задних тормозных суппортах не отойдут назад до упора;

— нарисуйте напротив друг друга две маленьких черты — одну на рычажке стояночного тормоза, а другую на заднем тормозном суппорте;
— медленно затягивая регулятор стояночного тормоза, следите за рычажками стояночного тормоза, которые должны приподняться. Когда расстояние между метками составит примерно 1,0 мм, установите рычаг привода стояночного тормоза в крайнее верхнее положение, чтобы натяжение тросов привода стояночного тормоза выровнялось;
— снова проверьте положение рычажков на обоих тормозных суппортах задних колес. Если оно осталось прежним, то затяните регулятор ручного тормоза;
— установите рычаг привода стояночного тормоза на 3—6 щелчков и убедитесь, что колеса в этом случае не проворачиваются;

Система ручного (стояночного) тормоза на ВАЗ 2110

Ручник При неисправности ручного тормоза рекомендуется выполнить регулировку . А если она не помогает, тогда проводится ремонт путем замены неисправного троса.На таком автомобиле как ВАЗ 2110 выполнить регулировку троса так же просто, как и произвести замену. Если эту неисправность проигнорировать, машина может самостоятельно приходить в движение, либо вы наоборот не сможете тронуться с места.

Вам вовсе не обязательно ехать на автосервис, чтобы решить сложившуюся проблему. При наличии определенного опыта, понимании сути ручного тормоза, а также применении данных из руководства по ремонту и эксплуатации ВАЗ 2110, вы все сможете сделать своими руками.

Необходима ли регулировка?

Для начала нужно определить, действительно ли регулировка позволит решить проблему неисправности ручного тормоза.

Регулировка стояночного тормоза

Для этого проводится небольшой тест. Причем делать подобную процедуру рекомендуется после каждых 30 тысяч километров пробега, даже если вы уверены, что стояночный тормоз работает хорошо.

Подтягивание ручника

Вполне вероятно, что вам достаточно будет просто подтянуть стояночный тормоз на ВАЗ 2110, чтобы исправить проблему.

Заедьте на смотровую яму, откуда выполнять регулировку наиболее удобно. Другой вариант — подъемник. Тут уж что найдете. Так вы сумеете без проблем добраться до нужных узлов.
Убедитесь, что рычаг тормоза расположен в крайнем нижнем положении.
Возьмите два ключа. Первым вы будете ослаблять контргайку, а вторым натягивать регулировочную гайку.
Затягивать гайку регулировки следует до тех пор, пока трос как следует не натянется.
Настоятельно рекомендуется при затягивании гайки регулировки пассатижами удерживать шток.
Теперь удостоверьтесь в том, что полный ход рычаг совершает за 2-4 щелчка, не более.
Если после проверки все оказалось хорошо, и рабочий ход исправен, затяните контргайку уравнителя, придерживая при этом вторым ключом гайку регулировки.
Отпустите рычаг ручного тормоза вниз и руками поверните задние колеса. Вращение должно происходить равномерно без каких-либо заеданий.
Но если регулировка не позволила натянуть трос, тогда элемент обязательно подлежит замене.

Если регулировка не помогла

Случаев, когда регулировка стояночного тормоза не дала никакого эффекта, не так много. Тем не менее, это не повод отчаиваться.

Схема устройства

Можно привести несколько ситуаций, при которых требуется обязательно заменить трос стояночного тормоза:

Трос оборвался;
Наконечники дали слабину;
Нити троса имеют растягивания, которые с течением времени могут превратиться в полноценный разрыв;
Трос с трудом перемещается внутри оболочки даже после обильной смазки.

Замена

Есть одно важное условие — вам потребуется помощник. Его задача будет заключаться в сильном натягивании троса, что позволит грамотно установить уравнитель. Последовательность работ по замене тросика выглядит следующим образом:

Последовательность работ по замене тросика выглядит следующим образом:

Опустите рычаг ручного тормоза максимально вниз;
Снимите тормозной диск с колеса, где проводится замена элемента;
Снимите с подушек подвесок глушитель, а с задней подвески — резонатор;
Опустите вниз выхлопную систему;
Демонтируйте регулировочную гайку и контргайку;
Снимите уравнитель;
Теперь извлеките из уравнителя наконечники троса;
Достаньте наконечник оболочки уравнителя из кронштейна, который располагается на кузове автомобиля;
Отогните скобки, которые крепят трос;
Снимите сзади тормозную колодку и демонтируйте наконечник троса от рычага;
Несколько ослабьте гайку, с помощью которой крепится держатель троса на заднем мосту;
Извлеките трос из держателя, потом из кронштейна, после чего достаньте через тормозной шип;
Поставьте на новое место новый трос и выполните процедуру сборки, следуя в обратной последовательности указанных процессов;
Убедитесь, что тросы в кронштейне обязательно располагаются накрест;
Завершив установку нового элемента, выполните регулировку ручного тормоза.

Как видите, задача действительно имеет определенные нюансы, но ничего сложного из себя не представляет, если иметь некоторый опыт и опираться на руководство по эксплуатации ВАЗ 2110. Как правило, там все прописано.

Не лишним будет дополнить свои навыки и знания видеоуроками или консультацией у знакомого со станции технического обслуживания . Но если в собственных силах вы не уверены, рисковать и проводить замену троса ручника самому не стоит. Лучше потратить больше денег, но поручить работу специалистам.

Как подтянуть ручник на приоре: конструкция и особенности

В статье мы расскажем про систему ручного тормоза и опишем, как подтянуть ручник на Приоре. Это поможет владельцам данного авто ограничиться самостоятельной работой, не прибегая к оплате услуг сервисного центра. Зная конструкцию системы, регулирование не займет много времени.

Что такое ручной тормоз

Стояночный тормоз (иными словами ручник), используется для остановки автомобиля на длительное время. Его используют на стоянке, остановках, на склонах и при маневрах на резких поворотах. Такая деталь авто способна обезопасить пассажиров и предотвратить аварии.

Ручной тормоз являет собой систему безопасности от нежелательного движения. По принципу работы напоминает систему гидравлики. В экстренных случаях именно такая автомобильная конструкция обеспечивает полную остановку движения.

Как правильно использовать ручник

Перед стартом движения стоит проверять положение ручника. Если он активен, ехать нельзя. Так повышается износ, и появляются проблемы с перегревом колодок и дисков на тормозе.

Также не рекомендуют оставлять активным ручной тормоз в зимнее время. Из-за наличия на асфальте грязи и снега, может произойти замерзание вышеперечисленных деталей.

Автомобиль не сдвинется с места, а если применить силы, могут сломаться его отдельные механизмы.

Конструкция стояночного тормоза

Перед решением вопроса о том, как натянуть тросы и привести их в работу, рассмотрим особенности строения данной системы. Есть два главных элемента ручника:

рычаг, который активирует работу тормоза;
тросы, которые работают на основной тормозной системе и обеспечивают замедление движения.

Тросов в авто может быть несколько. Их число варьируется от одного до трех. Количество зависит от модели Приора. Чаще встречается вариант с тремя тросами. Их размещают два сзади и один спереди. «Пара» присоединяется к механизму тормоза, а третий элемент – к рычагу.

Соединение тросов обеспечивается наконечниками, которые регулируются. Также конструкцию дополняют гайки, размещенные на концах «проводов». Они предназначены для изменения длины привода. Возвратная пружина обеспечивает возвращение первоначального положения автомобиля. Она размещается на переднем тросе и на самом механизме тормоза.

Процесс работы системы

Перемещение рычага тормозов в вертикальное положение до появления фиксирующего звука.
Тросы переходят в натянутое положение.
Блокировка задних колес для торможения.
Снятие ручника для расслабления тросов.
Осуществление перехода в режим езды.

Поднятие ручника на Приоре

Натянуть данный элемент тормозной системы не сложно. Регулировка системы предусматривает наличие всего двух ключей на 13. Желательно, если они будут рожкового типа.

Процесс самостоятельной починки происходит несложно. Для удобства процесс починки осуществляют на яме или с применением подъемника — так проще добраться до системы.

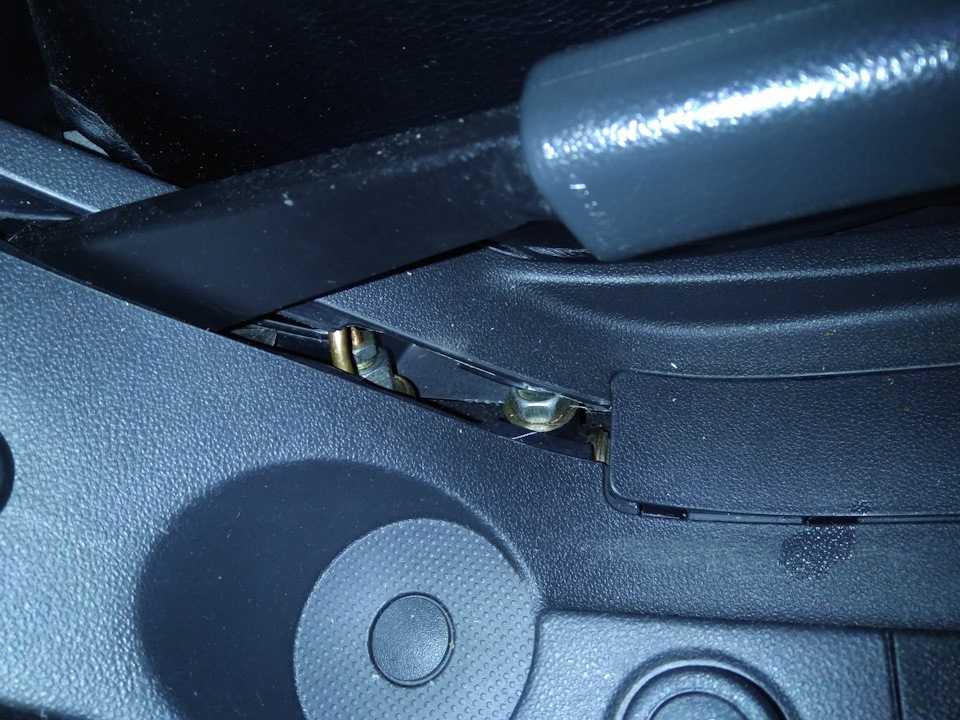

На фото продемонстрирован механизм, который требует вмешательства.

Здесь не нужно поднимать хэтчбек, достаточно взглянуть под машину. Далее рабочий процесс будет выглядеть так:

Снятие теплоотводящего экрана.
Ослабление контрящей гайки.
Первую нужно закрутить до максимального уровня.
Натягиваются открытые тросы.
Затягиваются гайки, и устанавливается на место экран.

Нельзя натягивать тросы слишком сильно — это приводит к неправильной работе всей системы. В противном случае, потребуется полноценная починка ручника на сервисной станции СТО.

Краткие выводы

Регулировка ручного тормоза – это несложный процесс. Его стоит проводить регулярно, чтобы автомобиль не подвел во время движения. Многие обращаются в сервисные центры для проведения такой работы. Лучше выполнить регулировку дома, чтобы быть уверенным в результате.

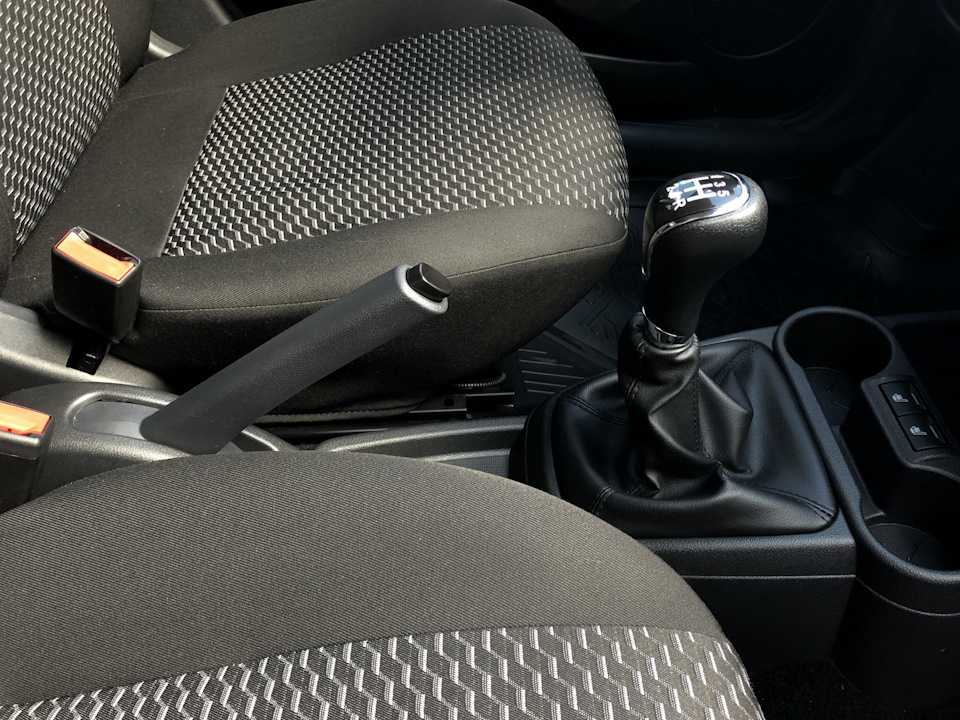

Как работает ручник

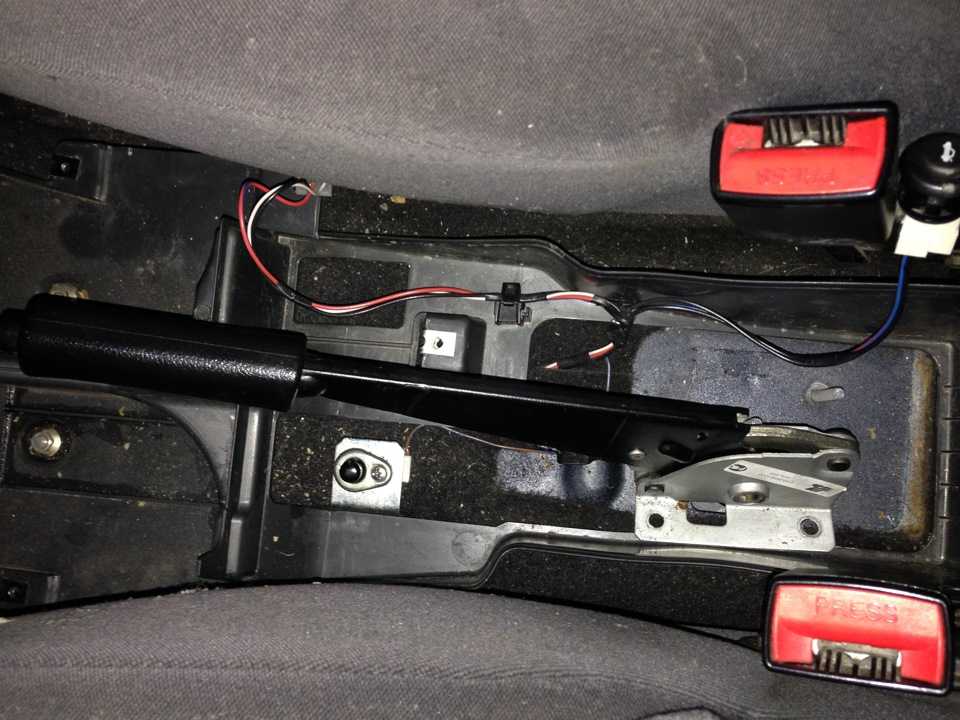

Если говорить про классический ручной тормоз, то работает он элементарно. В салоне, под рукой водителя, имеется специальный рычаг. Он тросом, заключённым в оболочку, соединяется с регулировочным болтом. Последний соединён с планкой, по краям которой имеются 2 троса. Они уходят к двум задним колёсам.

Эта пара тросиков соединяются со скобой, отвечающей за то, чтобы сжимать и разжимать тормозные колодки, тем самым блокируя и снимая блокировку с задних тормозных барабанов.

Вытягивая ручку стояночного тормоза вверх, происходит натяжение тросиков. В барабанах разжимаются специальные скобы, они разводят тормозные колодки, и тем самым создаётся принудительная блокировка колёс.

Но важно понимать, что далеко не на всех автомобилях используются тросовые или механические ручные тормоза. Всё чаще можно встретить системы на основе гидравлики

Обычно они устанавливаются на автомобилях, где сзади стоят не классические барабаны, а тормозные диски. В гидравлической системе дублируется принцип действия основной системы торможения.

Поднимая ручку тормоза, специальный поршень создаёт давление, которое воздействует на тормозные диски, что приводит к блокировке.

Если к гидравлической системе ручного тормоза произошёл отказ, то причины подобных неисправностей будут отличаться от тех, которые характерны для тросового узла.
