Порядок сборки кпп ваз 2109

Разборка

Сняв КПП, можно приступать уже непосредственно к главному — разборке. Это позволит вам по ходу работы менять поврежденные элементы, определять имеющиеся неисправности и своими силами решать возникающие проблемы.

1. Зачистите и тщательно отмойте все наружные поверхности коробки передач.
2. Разместите коробку в вертикальном положении и демонтируйте заднюю крышку.
3. Снимите кронштейн троса сцепления, после чего резиновым молотком сбейте заднюю крышку с КПП.
4. Извлеките старую уплотнительную прокладку. Она пойдет под замену.
5. Включите любую из двух передач — 3 или 4.
6. Открутите болт, который удерживает 5 передачу, после чего включите ее.
7. Одновременное включение указанных скоростей позволит зафиксировать вал и не допустить его проворачивание.
8. Открутите гайку на вторичном валу, а затем и на первичном.

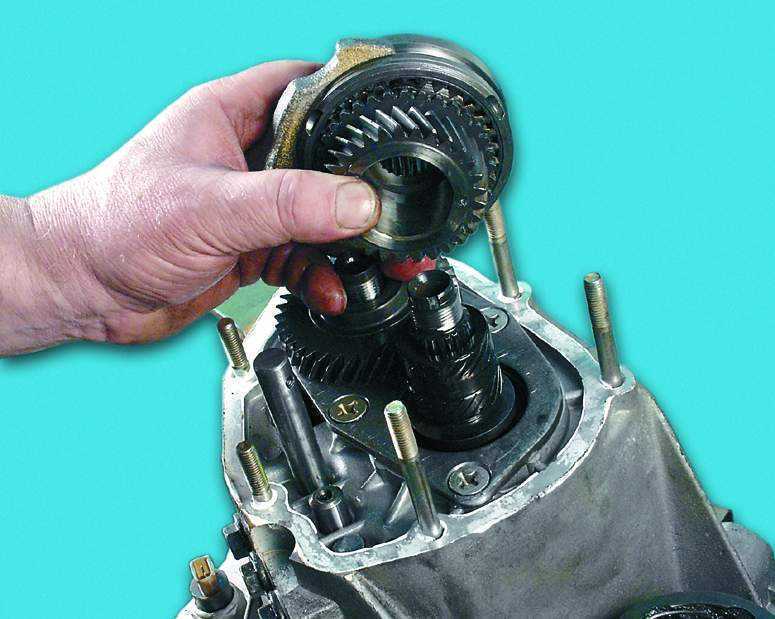

9. Снимите синхронизатор 5 скорости вместе с вилкой.

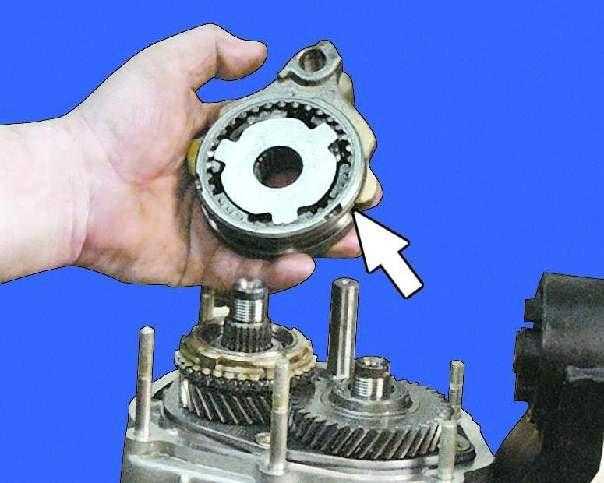

10. Извлеките вилку из муфты. Синхронизатор снимайте максимально аккуратно. Если допустить схождение муфты со ступицы, подпружиненные шарики, которые фиксируют синхронизатор, попросту рассыпятся.
11. Снимите кольцо блокировки синхронизатора 5 скорости.
12. Извлеките ведомую шестерню 5 скорости со вторичного вала.
13. Извлеките упорного кольцо, расположенное на игольчатом подшипнике.
14. Снимите сам игольчатый подшипник с шестерни 5 скорости.
15. Демонтируйте ведущую шестерню с ведущего вала и снимите пластину подшипника.
16. Теперь со вторичного вала следует удалить втулки игольчатого подшипа, а также извлечь упорную шайбу.

Ювелирная работа

1. Достаньте кольцо, которое фиксирует подшипник первичного вала, а затем аналогичного кольцо вторичного вала.
2. Открутите пробку фиксатора и извлеките шарик, пружинку фиксатора. Далее вы сможете достать еще пару фиксаторов.
3. Снимите заднюю опору двигателя.
4. Открутите пробку фиксатора задней передачи, наклоните коробку и достаньте таким образом шарик фиксатора и пружину.
5. Демонтируйте крепежные болты картера сцепления и картера коробки.
6. Действуя максимально аккуратно, рассоедените два агрегата. Чтобы это сделать, в картерах имеются пазы, куда вставляются концы отвертки. Покачивая, можно без особых проблем рассоединить элементы.
7. Снимите картер коробки передач.

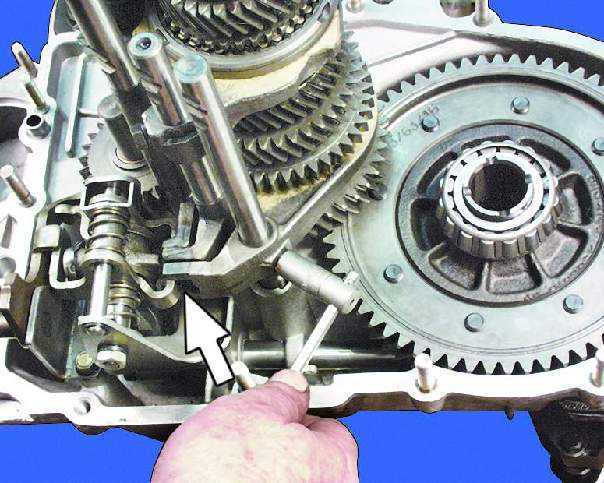

8. Открутите болт крепления вилки переключения 1 и 2 скоростей.
9. Снимите вилку и шток.
10. Открутите болт крепления вилки 3 и 4 скоростей.
11. Выделите головку штока из зацепления с рычагом, снимите ее вместе с вилкой с вашей КПП.

Разбирая коробку на части, обязательно обращайте внимание на состояние элементов. Если вовремя обнаружить неисправности и заменить компоненты КПП, можно обойтись недорогим, но очень эффективным самостоятельным ремонтом. Разобранная КПП

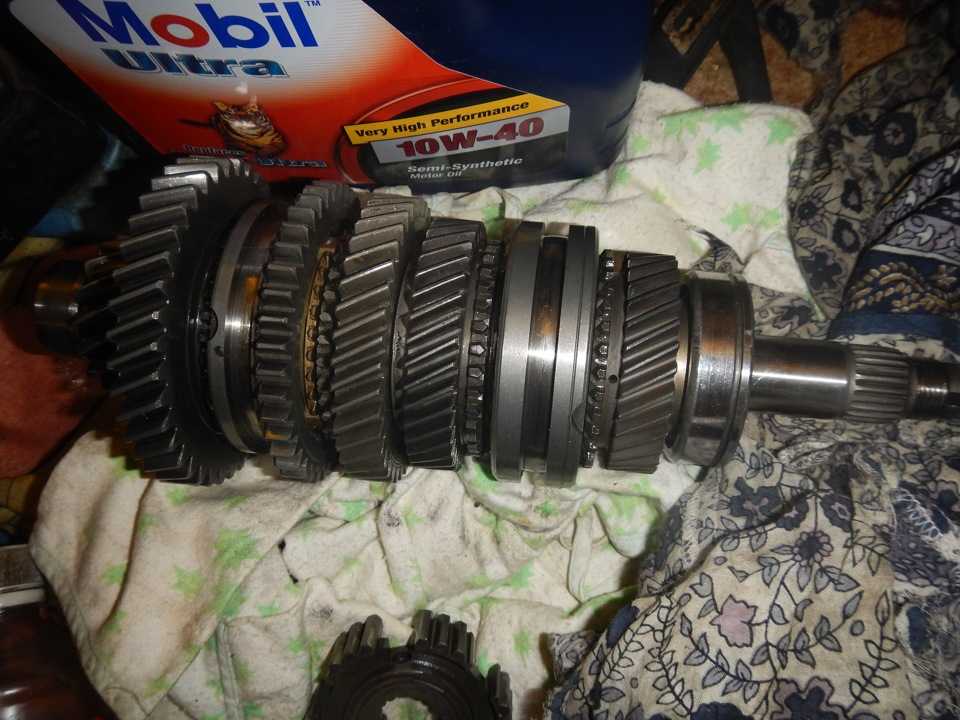

Разобранная КПП

На что обратить внимание

Итак, следуя инструкции, разбираем КПП вашего ВАЗ 2109

Попутно обращаем внимание на следующие моменты:

• Подшипники. При их износе возникает гул коробки. Плюс изношенные подшипники негативно влияют на состояние прочих элементов КПП;
• Синхронизаторы и уплотнительные шайбы. Если их состояние оставляет желать лучшего, то передачи плохо переключались именно из-за них. Замените их;
• Система сцепления, сухари, фиксаторы ступицы муфты. Все это подлежит отдельной замене при наличии следов износа, дефектов;
• Блокирующие кольца, синхронизаторы. При наличии сколов, зазубрин даже и не думайте над альтернативными решениями, сразу меняйте;
• Дорожки подшипников. Со временем они изнашиваются. При обнаружении следов выработки выполните полную замену. В таком состоянии им осталось совсем чуть-чуть до поломки;
• Зазор между шестеренками и блокирующими кольцами. В норме он составляет не меньше 0,6 мм. При отклонениях решение одно — замена колец;
• Стопорные кольца. При потере упругости эти элементы следует обязательно менять, поскольку свои функции они более выполнять не смогут.

Собирая КПП, не забудьте смазать новые прокладки слоем литола. А при запрессовке сальников делайте это рабочей кромкой внутрь. Металлическая обойма должна располагаться с наружной стороны.

https://youtube.com/watch?v=cgCFhYP17

В процессе обратной сборки коробки передач следует обрабатывать все трущиеся компоненты маслом, не забывать про герметик для соединения картеров сцепления и КПП. Сделать все своими руками вполне реально.

 Загрузка …

Ремонт

Для работы вам потребуется снять КПП с автомобиля. Установите ее вертикально. Производятся ремонтные работы в следующем порядке:

Сначала откручиваются 6 гаек, крепящих заднюю коробочную крышку;
Демонтируется место крепления сцепления, путем выкручивания винта, его крепящего;
Несильно ударяя молотком, страгиваете с места крышку, снимаете ее;
Включаете 3 или 4 передачи;
Откручиваете винт, крепящий синхронизатор на 5 передачу. После включения 5 передачи убеждаетесь, что ни один вал не проворачивается;
Далее стоит расконтрить и открутить гайки первичного и вторичного валов;
Двумя отвертками поддевается синхронизатор на 5 передачу. Демонтируется совместно с вилкой. При снятии синхронизатора, убедитесь, что подпружинные шарики не выскочили из гнезд;
Поддев отверткой ведомую шестеренку 5 передачи, демонтируете ее с вала;
Снимается кольцо на упор подшипника;
Снимается игольчатый подшипник;
Демонтируется ведущая шестеренка 5 передачи;
Откручиваются 4 винта, которыми прикреплены пластины подшипников. Удобнее это делать ударными отвертками;
Снимается кольцо (стопор) подшипника (игольчатый);
Далее снимается кольцо (стопор) подшипника на первичный вал, поддев жалом отвертки, аналогично поступают и на другом валу;Выкручивается пробка с фиксатора, извлекается шарик и пружина. Процедуру повторяют с оставшимися двумя фиксаторами;
Снимают крепление опоры под двигатель;
Выкручивают пробку фиксатора на задний ход, извлечь шарик;
Демонтируют картер сцепления. Откручивают винт и 12 гаек, которые его крепят

Осторожно разделите картер и коробку;
Демонтируйте картер КПП;
Откручивается винт, крепящий вилку первой и второй передач;
Извлеките шток и вилку совместно;
Откручиваем винт, который крепит вилку 3 и 4 передач. Выводят головку штока (расцепите с рычагом переключения). Шток снимается с вилкой;
Шток 5 передачи поворачивается, освобождая его головку от рычага

Демонтируете шток;
Демонтируется вилка, включающая задний ход;
Снимается шестеренка заднего хода. Делают это совместно с осью;
Извлеките оба вала. Обязательно нужно их слегка покачать.

Шток снимается с вилкой;
Шток 5 передачи поворачивается, освобождая его головку от рычага. Демонтируете шток;
Демонтируется вилка, включающая задний ход;
Снимается шестеренка заднего хода. Делают это совместно с осью;
Извлеките оба вала. Обязательно нужно их слегка покачать.

• Вытаскивается ведомая шестеренка главной передачи (дифференциал совместно);
• Выкручиваются 3 винта крепления от механизма, переключающего передачи. После можно его демонтировать;
• Снимается уплотнитель, если снимете ее аккуратно и не повредите, то сможете поставить на место при сборке;
• Выпрессовываем подшипник впереди вторичного вала. Для этого возможно применять специальную выколотку, или трубку подходящего диаметра;
• Если нужна смена подшипника первичного вала, то требуется снять сальник;
• Демонтируйте подшипники только в случаях замены. При смене подшипника на первичном валу, дополнительно придется купить и новый сальник;
• Подшипник выпрессовывается внутрь картера;
• Извлекаем магнит, находящийся в картере;
• Откручиваем гайку, крепящую спидометр, поддеваем его жалом отвертки, снимаем с коробки;
• Выкрутите из КПП включатель фонарей заднего хода;
• Снимается чехол шарнира, переключающего рычаг на передачи. Для этого нужно его сдвинуть относительно фланца, и аккуратно снять;
• Демонтируется винт, крепящий шарнир, после чего можно снять его со штока;
• Откручиваем винт крепления рычага к штоку переключения передач. Извлеките шток с рычагом из картера;
• Осмотрите шток, если имеют место течи масла, то следует сменить сальник;
• Внимательно разглядите картеры, не допускаются никакие повреждения. На всех привалочных плоскостях должны отсутствовать вмятины и прочие изъяны. Когда повреждения невелики, стоит обработать их наждачкой. В остальных случаях деталь заменяют. Сборка производится в обратном порядке. При сборке проверяйте состояние всех деталей, при необходимости их следует заменить. Все трущиеся поверхности смазывают маслом. Под прокладки обязательно наносите герметик, это позволит избежать проблем с утечкой трансмиссионной жидкости.

Дополнительно. Описанный здесь процесс ремонта 5КПП, можно применить и для четырехступенчатого агрегата. Но, если у вас на повестке стоит ремонт кпп ВАЗ 2109 и 21099 своими руками, имеющей 4 передачи, придется запастись старым ведомым диском, к которому приваривается стальная труба. Это позволит свободно заклинить валы, и проделать все необходимые работы. Это единственное отличие в ремонте такой КПП.

Неисправности и их устранение

Ремонт коробки передач во многом зависит от характера и типа неисправности. Существует несколько вариантов поломки данного агрегата, в каждом из которых следует предпринимать соответствующие действия для их устранения.

Неисправность	Возможные причины	Что нужно делать
Возникает шум в КПП	Износились зубья на шестеренках; Износились подшипники; Снизился уровень масла в коробке передач	Долейте масло; Замените изношенные подшипники; Поменяйте при необходимости сальники
Передачи переключаются с трудом	Сцепление выжимается не полностью; Деформировалась тяга, которая управляет механизмом переключения скоростей; Нарушилась целостность реактивной тяги; Ослабло крепление шарнира или штока, который выбирает передачу; Неправильно отрегулирован привод переключения скорости; Сломались пластиковые компоненты привода переключения передачи	Попробуйте выпрямить тяги. Если это невозможно, замените их; Затяните плотнее винты крепления; Отрегулируйте привод переключения скоростей; Замените поврежденные компоненты
Возникает самопроизвольное выключение передач	Повредились или износились торцы зубцов синхронизатора на шестеренке и муфте; Возникли трещины, расслоилась резина на задних опорах; Некорректно отрегулировали привод переключения скоростей; Неправильно натянули защитный кожух тяги, из-за чего передача включается не полностью	Замените изношенные, деформированные элементы; Поправьте положение кожуха (чехла) тяги; Отрегулируйте привод
Передачи включаются с шумом, треском	Сцепление отключается не полностью; Износилось блокирующее кольцо синхронизатора передачи, которая включается
Возникла утечка масла из КПП	Износ сальника первичного вала;Износ шток выбора скорости; Поломка уплотнителя валика привода спидометра; Ослабло крепление крышки на КПП или картера; Повредился герметик, имеющийся под крышкой КПП; Ослабло крепление закрытия сливного отверстия	Замените прокладки, используйте новый герметик и прокладки; Подтяните все имеющиеся крепежные элементы; Проверьте состояние сливной пробки

В большинстве случае проблемы с КПП устраняются путем ее демонтажа и разборки. Не беритесь за подобную работу, не обладая должными навыками и опытом.

Общие рекомендации по сборке КПП ВАЗ 21099

конические подшипники дифференциала без необходимости не меняйте – иначе придётся регулировать зазор между зубьями шестерен главной передачи;
игольчатые подшипники шестерен замените лучше все;
при сборке устанавливайте только новые сальники;
обратите внимание на установку блокирующих колец синхронизаторов – напротив пазов для сухарей скользящей муфты должны быть меньшие по высоте выступы на кольце;
болты, крепящие вилки на штоках и упорную пластину подшипников, устанавливайте на резьбовой герметик;
прокладки между частями картера лучше использовать картонные, а не паронитовые;
пока КПП снята и разобрана, не лишней окажется замена передней втулки стартера и втулки вилки сцепления.

И наконец, перед установкой КПП снимите корзину сцепления, чтобы оценить состояние дисков муфты– пока доступ к ней открыт.

Сборка коробки передач

Как выполнить сборку узла можно увидеть на видео. Инструкция указывает, что сборка выполняется в обратном порядке разборки. При этом учитываются некоторые рекомендации:

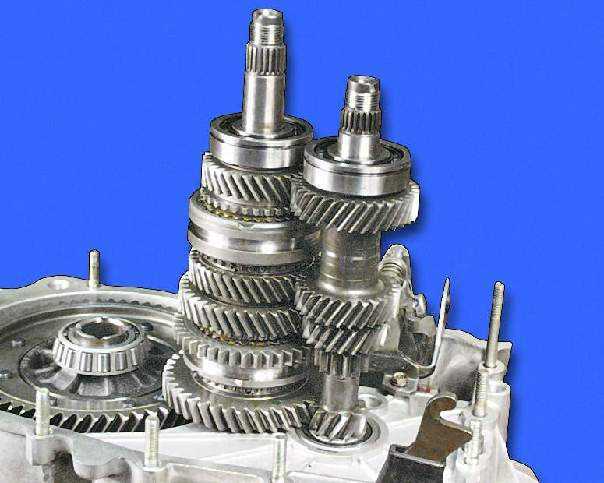

• Установку первичного и вторичного валов в картер необходимо производить после ввода в зацепление зубьев их шестерен.
• Вилки на штоки для переключения передач должны быть установлены следующим образом:

1. на первом штоке – вилка для переключения пятой передачи;
2. на втором – вилка, переключающая третью и четвертую передачи;
3. на третьем – вилка для включения первой и второй передач.

• Все трущиеся детали обильно смазываются трансмиссионным маслом.
• На место устанавливается магнит.
• Перед тем как установить на картер сцепления картер коробки передач на плоскости по всему периметру деталей наносится герметик. Такой же раствор используется при установке задней крышки.

При правильном уходе и своевременном ремонте коробки передач ВАЗ 2109 автомобиль будет надежно эксплуатироваться длительный срок.

Какое масло заливают в КПП ВАЗ 2109, советы профи

Выбирая масло для «девятки» особо экспериментировать не стоит, достаточно прочитать руководство по эксплуатации автомобиля. Можно также поинтересоваться мнением владельцев этой марки, каковых очень много. Что касается рекомендаций завода, то производитель рекомендует использовать минеральные всесезонные марки:

Рексол Т — SAE 80W-85 класса Gl-4.
Омскойл Транс П.
Волнез ТМ4 — SAE 80W-90 класса GL-4.

Завод-производитель практически всегда заливает в коробки минеральное масло фиормы Лукойл. Его вполне хватает на первое время. Однако для эксплуатации в зимнее время оно подходит не очень, поэтому после покупки рекомендуется заменить масло на любое из перечисленных выше.

Причины поломок КПП

Ремонт КПП ВАЗ 2109, в зависимости от степени поломки, можно осуществить от нескольких минут до нескольких часов. Главной проблемой считается снятие механизма, если неполадка содержится в труднодоступных местах. Разобрать ее своими руками сможет даже новичок, но если не хотите рисковать, то доверьте данное действие профессионалу.

Обязательный ремонт коробки передач ВАЗ 2109 нужно проводить если:

• вы любитель быстрой езды и постоянно резко переключаете скорости на коробке;
• долго не заливалось масло и механизмы заклинило или было залито не то масло;
• от передвижений по неровной поверхности разрушается подшипник;
• при сборке в механизм попали посторонние предметы.

При переключении пятиступенчатых коробок передач вы всегда чувствуете, какую реакцию дает автомобиль. Коробка передач на машину ВАЗ 21099 очень резвая, но переключения все же заметны водителю, и многие к этому сильно привыкают и сразу чувствуют в какой момент появляются неполадки и какой ремонт потребуется для них.

Шум

Каждая коробка имеет свой предел шумности, который не является симптомом неисправности. В трансмиссии есть шестеренки, что постоянно трутся между собой. И какой бы технологичной ни была конструкция, полностью исключить звук невозможно. Что касается 5 КПП ВАЗ-2109, ее регламент шума составляет 78 Дб. Все, что выше – приравнивается к неисправности. А шуметь коробка может из-за недостаточного уровня масла в коробке. Как известно, трансмиссионное масло имеет большую вязкость, нежели моторное. И оно не разбрызгивается насосом. Это масло находится в картере КПП. Шестерня при вращении сама макается в смазку. Если уровень жидкости ниже допустимого, элемент будут работать «на сухую». Это влечет за собой повышенный износ шестерен, их выработку. В результате даже при возобновлении уровня масла проблема не исчезнет.

Также шумливость возникает из-за повышенных нагрузок на саму коробку. Это происходит после тюнинга мотора (например, установки «злых» распредвалов), который так любят владельцы «девяток». В результате двигатель никогда не опускается до оборотов ниже трех тысяч. Терпят износ и мотор, и коробка.

Шум может пропадать на ходу и появляться лишь при нажатии педали сцепления. В таком случае сама коробка ни при чем – виновато сцепление. Изношен не сам диск, а выжимной подшипник. Его ресурс составляет около 60 тысяч километров. Элемент издает характерные гул и свист, которые со временем усиливаются.

Особенности

Оба типа КПП являются неприхотливыми в обслуживании, что также касается новых коробок. После обкатки или очередной замены масла можно использовать недорогое масло ТНК Транс КП 80W-85. Для полноценной замены будет достаточно 3,4 л на каждые 75 000 км пробега.

Стоит отметить, что обе коробки являются взаимозаменяемыми, так как подходят к стандартному двигателю 1,6 л и выдерживают 120 Нм. В подобном эксплуатационном режиме ресурс узла достигает 150 000 км.

Коробка для ВАЗ 2109 полностью совместима с автомобилями ВАЗ 2113, 2114, 2115. Это является таковым, так как последние выступают глубоким рестайлингом 2108-2109 – построены на их базе.

Замена коробки

Замена коробки на ваз 2109 выполняется в два этапа это – снятие старой коробки и установка на ее место новой, начнем по порядку, со снятия:

• Сначала снимаем брызговик, затем защиту картера (если она имеется)
• Сливаем масло с коробки (если оно там есть, лучше перестраховаться)
• Срываем гайки приводов и колес
• Когда снятие выполняется на яме, тогда необходимо приподнять домкратом и вывесить на «козелках» (либо больших деревянных чурках) переднюю часть машины
• Нужно непременно отключить (снять) клеммы аккумулятора
• Далее снимаем трос сцепления
• И отключаем трос спидометра
• Затем, на поднятой машине, откручиваем ее шаровые опоры (рекомендуем откручивать два болта, крепящих шаровую к «кулаку» на фото болты отмечены стрелками)

Выкручиваем болты, которыми шаровая прикреплена к кулаку

Затем срываем и снимаем с машины левую продольную растяжку

Срываем и вынимаем продольную растяжку, ее крепления обозначены красным цветом

Теперь зовите помощника, чтобы выдернуть оба привода из коробки, помощник пусть внутреннюю гранату натягивает с помощью плоской монтировки (чтобы не возиться со снятием привода), а вы резко дергаете за колесо, чтобы вытащить привод из коробки

Помощник выдавливает гранату плоской монтировкой

Полезный совет: после того, как вы сняли один привод, чтобы избежать поворота либо рассыпания дифференциала, нам необходимо вставить на его место в коробку специальный чопик, стопор либо старую гранату

• Откручиваем центральные гайки обоих приводов и снимаем их
• Далее снимаем стартер

Откручиваем крепящие болты стартера

Отключаем массовый провод
Снимаем разъем с датчика включения заднего хода
От коробки откручиваем снизу защитный кожух маховика
Отсоединяем кулису рычага переключения передач (важно не забыть предварительно, наметить ее положение)

Откручиваем и стаскиваем кулису, наметив непременно ее положение

Затем надо поочередно открутить все четыре точки, в которых крепится к двигателю коробка передач
Важно обязательно зафиксировать двигатель, либо подпереть его гидравлическим домкратом снизу, либо вывесив через доску, которая опирается на стаканы лонжерона, чтобы на ваз 2109 снять коробку
Придерживая коробку, откручиваем и снимаем все опоры (и «подушки») крепления КПП своими руками
Затем с помощником вдвоем, слегка пошатывая, отводим коробку от двигателя в сторону, необходимо около 10-ти сантиметров, чтобы первичный вал освободился и вышел из диска сцепления и корзины
Выполняя снятие надо быть очень осторожными, чтобы не повредить лепестки корзины сцепления первичным валом
На ваз 2109 снятие коробки передач завершено

Снятие коробки занятие трудоемкое, поэтому чтобы избежать повторного снятия через пару дней, заодно:

• Необходимо проверить исправность всех узлов и частей (таких как диск сцепления, выжимной подшипник, корзина, и так далее)
• Так же проверить центровку всего комплекта сцепления, и смазать шлицевые соединения первичного вала, а так же фланца выжимного подшипника

Теперь вопрос на ваз 2109 как снять коробку закрыт.

Ставим на место новую коробку

Замена коробки передач на ваз 21093 на новую, после снятия старой. При этом точно обойтись без помощи напарника и выполнения таких действий:

• Мотор, зафиксированный домкратом либо растяжкой, приспускаем на 10-15градусов
• Поднимаем и вставляем новую коробку до упора (при этом не допускается стягивание коробки с двигателем болтами, вам необходимо вручную плотно посадить коробку впритирку к двигателю)
• Затягиваем четыре точки крепления
• Затем устанавливаем опоры (подушки) КПП
• Надеваем и регулируем длину троса сцепления (при этом педаль сцепления, располагается на 1сантиметр выше, чем тормозная педаль)
• Устанавливаем и подключаем стартер и датчик включения задней скорости
• Ставим на место защиту маховика, потом трос спидометра и за ним массовый провод
• Подключаем и регулируем механизмы переключения передач (ставим по отметке рычаг выбора передач или по «нейтрали», ориентируясь на первую скорость)
• Собираем ходовую часть (вставляем приводы, прикручиваем шаровые опоры, устанавливаем растяжки)
• Опускаем машину на колеса, затягиваем центральные гайки приводов (с усилием в 23 -25 килограмма на метр, примерная длинна рычага около1-1.5метра)
• Заливаем масло до уровня, (если не сливали, тогда свежее)

Наша инструкция по замене окончена, процедура доступна и выполнима без обращения на СТО, непонятные вопросы по поводу замены прояснит видео.

Процесс снятия КПП на ВАЗ 2109

Пошаговая инструкция

Водители, которые не хотят возиться со своим автомобилем пользуются услугами СТО. Процедура снятия коробки переключения передач может быть выполнена своими руками. Правда, для ее проведения понадобится помощник.

Что понадобится?

Для проведения работ с КПП автомобиль нужно загнать на смотровую яму, поднять с помощью подъемника или установить на эстакаду. Перед тем как начать процесс снятия КПП с ВАЗ 2109 необходимо слить из нее масло.

Для снятия коробки передач потребуется:

• набор ключей;
• монтировка;
• для слива масла емкость объемом около 5 литров.

Выполнять процедуру рекомендуется с помощником.

Этапы

Процедура снятия коробки переключения передач на ВАЗ 2109 включает следующие этапы:

1. Перед проведением работ автомобиль нужно обесточить — отсоединить минусовую клемму на аккумуляторе.
2. Далее снимается защита с картера двигателя. Для этого откручиваются винты, с помощью которых она крепится к кузову.
3. Провод «массы» нужно снять со шпильки путем открутив удерживающий его болт.
4. Далее освобождаем трос привода сцепления путем ослабления гаек на наконечнике тросика привода сцепления. А затем снимаем его с рычага сцепления.

Следующий этап — отсоединение от стартера колодки , подводящей питающие провода.
Далее следует отвернуть гайку и снять силовой кабель, идущий к аккумулятору, со шпильки.
Для отсоединения стартера от корзины сцепления откручиваются три крепежные гайки.
Снятие стартера

Аккуратно потянув стартер на себя, необходимо извлечь его из-под капота.

Для выполнения дальнейших работ нужно переместиться под автомобиль. Отсоединяется тяга привода переключения скоростей от наконечника шарнира путем ослабления затяжки хомута.
Затем отсоединяется датчик заднего хода.

Отключаем разъем света заднего хода
Открутив крепежную гайку, отсоединяют трос от привода спидометра.
Следующий этап — работа с растяжками. Снимать их не нужно, достаточно просто ослабить гайки их крепления к рычагам подвески.
Затем, отворачиваются болты крепления кронштейна к кузову машины или гайка, благодаря которой крепятся растяжки к кронштейну, растяжки нужно развести в стороны, чтобы они не мешали.
Далее вынимается шплинт гайки, с помощью которой крепится шаровая к поворотному рычагу и откручивается крепежная гайка шаровой.
Теперь с помощью съемника выпрессовывают палец шарового шарнира из поворотного рычага стойки.
Затем отсоединяются рулевые наконечники от поворотных кулачков.
На следующем этапе, используя небольшую монтировку в качестве рычага, нужно упереться одним из ее концов в шарнир привода и вытолкнуть гранату из коробки.
Сняв привод, на его место нужно установить техзаглушку, можно воспользоваться старой гранатой. Теперь можно приступать к снятию второго. Если не поставить заглушку и начать снимать второй привод, то могут сместиться шестерни дифференциала, находящиеся внутри коробки, которые потом будет сложно установить из-за того, что хвостовики гранат не смогут попасть на свои места.
Далее откручиваются крепежные болты и снимается щиток.
Снимаем щиток

После этого следует ослабить винты и гайку, благодаря которым скреплены картер сцепления и блок цилиндров.

На следующем шаге фиксируется двигатель в подвешенном состоянии. Это необходимо сделать, так как при снятии КПП ВАЗ 2109 отворачиваются крепежные болты опор силового агрегата. Для этого на передние крылья устанавливается надежный деревянный брус, на котором будет висеть двигатель. Предварительно на крылья следует настелить материал для защиты лакокрасочного покрытия, а под брус подложить опорные бруски из дерева в районе опор передних стоек.
Далее с помощью прочной веревки или проволоки подвешивается двигатель.

Подвешиваем двигатель Теперь нужно открутить гайки, удерживающие заднюю опору агрегата.

Откручиваем крепеж левой опоры
Отвернув гайку, следует вынуть болт левой опоры двигателя.
Затем отворачивают крепленые гайки мотора к КПП и снимают опору.
Далее необходимо окончательно отвернуть все крепежные элементы с другой стороны коробки передач. Затем следует снять коробку с автомобиля, потянув ее на себя. При этом нужно действовать аккуратно, чтобы не поломать корзину сцепления.

Процедура снятия КПП на ВАЗ 2109 своими руками завершен. Далее можно продолжать ремонтные работы.

В этом видео показан поэтапный процесс снятия коробки передач.
