Замена рабочего цилиндра привода выключения сцепления уаз патриот 3163

Как проверить свободный ход на Патриоте

Проверять свободный ход штока в системе сцепления отечественного внедорожника осуществить можно, прибегнув к инструкции ниже:

1. На штоке присутствует так называемая оттяжная пружина, ее и следует снять. Для этого потребуется отсоединить крепление, которым вилка крепится к пружине, а затем отсоединить пружину от цилиндра.
2. На данном этапе проверки вам потребуется линейка, с ее помощью необходимо замерить свободный текущий ход штока. Дабы измерение было корректным, линейку следует разместить правильно. Следом рукой надо нажать непременно до упора на вилку и параллельно с этим поставить на линейке соответствующую метку. После отпускаем вилку и делаем еще одну отметку. Если измеренное расстояние, которое является свободным ходом, превысило норму в 1-3мм, тогда непременно требуется регулировка.

Когда вам удалось выявить свободный ход штока в непосредственно системе сцепления авто, то требуется всего лишь регулировка, а не как многие считают, замена главного цилиндра.

Причины износа

Замена сцепления происходит в следующих случаях:

• Износ в связи с пробуксовкой при трогании с места,
• несоответствие оборотов двигателя скорости движения в результате износа сцепления,
• Дерганье машины при трогании с места.

В первом случае машине недостает крутящего момента для того, чтобы начать движение. При включенной скорости поддерживаются достаточные обороты, но машина не начинает двигаться. В таких ситуациях стираются накладки сцепления.

Последний случай связан с ослаблением на диске сцепления демферных пружин. Слабые пружины не гасят удары. Эта неисправность усугубляется при частой езде по бездорожью и при замене стандартных колес на колеса большего размера.

Настройка датчика сцепления УАЗ Патриот

Сенсор предназначен для формирования сигнала о состоянии муфты (включена или отключена) и передачи его в электронный блок управления. При получении команды о выключении сцепления автоматика уменьшает количество впрыскиваемого топлива в цилиндры, тем самым снижает частоту вращения двигателя при сбросе нагрузки.

В случае неисправности датчика или его неправильной установки, обороты во время переключения передач возрастут, и при включении муфты будут наблюдаться рывки автомобиля. При наличии бортового компьютера на экране появится сообщение об ошибке 0704. Некорректная работа сигнализатора отразится не только на качестве движения автомобиля, но и повысит вероятность выхода из строя демпферных пружин.

Контактный датчик сцепления находится в салоне и размещается над педалью.

Для его регулировки необходимо:

• ослабить крепеж сенсора;
• переместить датчик в нужное положение;
• закрутить и обжать гайки.

Правильно отрегулированный сигнализатор должен подавать команду на уменьшение подачи топлива в момент начала отключения муфты.

Регулировка хода

Необходимость регулировки

Регулировка шага толкателя в рабочем цилиндре сцепления проводится для того, чтобы сцепление правильно выполняло свои задачи. При неправильной регулировке могут возникнуть два вида неполадок.

Видео регулировки сцепления УАЗ Патриот

В первом случае может возникнуть неполное прижатие нажимного диска к ведомому. Это происходит в случае, когда полностью отсутствует свободный ход штока или он меньше нормы. В таком случае будет наблюдаться пробуксовка сцепления, что неизбежно приведет к износу составных элементов.

В другом случае, когда свободный ход больше необходимого, будет наблюдаться такое явление, как неполное выключение сцепления. В таком случае водитель внедорожника почувствует проблемы с переключением передач, они будут плохо включаться, или перестанут включаться совсем. Это влечет за собой увеличение износа блокирующих колец синхронизатора.

На этом следует подвести итог и отметить, что очень важно следить за исправностью сцепления и вовремя доливать тормозную жидкость в бачок. Неисправность муфты на внедорожнике УАЗ Патриот может обратиться серьезными последствиями

Неисправность муфты на внедорожнике УАЗ Патриот может обратиться серьезными последствиями.

Начинать регулировку шага штока цилиндра рекомендуем с очистки резьбы регулировочных гаек. Для этого необходимо резьбу и гайки смазать специальной смазкой типа WD-40. После этого приступаем к непосредственному процессу:

В завершение работ необходимо проверить наличие свободного шага. Если он входит в нормированный диапазон, то все было проведено правильно. Данный процесс не является трудоемким и проводится своими руками без лишних затрат.

Иногда необходима регулировка сцепления УАЗ, заключающаяся в изменении положения педали сцепления. Для этого главный цилиндр имеет регулировочный узел.

Регулировка полного хода педали сцепления Уаз.

Положение педали выключения сцепления и ее полный ход регулируется изменением длины толкателя главного цилиндра выключения сцепления. Для этого, ослабив гайку регулировочного узла толкателя, отсоединяют вилку толкателя от педали и поворачивая ее в нужную сторону, добиваются требуемого результата.

— Для автомобилей семейства Уаз-3160 и Уаз-3162 : 130-170 миллиметров.

— Для автомобилей семейства Уаз Патриот до 2007 года выпуска : 130-170 миллиметров.

— Для автомобилей семейства Уаз Патриот после 2007 года выпуска : 120-140 миллиметров.

— Для автомобилей семейства Уаз-3741, 3962, 3909, 2206, 3303 вагонной компоновки : 180-220 миллиметров.

И для автомобилей Уаз имеющих сцепление с нажимными пружинами и оттяжными рычагами -165-205 мм. Более точно, величину свободного хода педали сцепления можно уточнить в руководстве по эксплуатации на конкретный автомобиль.

Регулировка свободного хода педали сцепления Уаз.

Свободный ход педали сцепления с нажимной пружиной диафрагменного типа в пределах 5-30 мм обеспечивается самой конструкцией сцепления и не регулируется. Регулировка свободного хода педали выключения сцепления с нажимными пружинами и оттяжными рычагами, установка которого возможна на некоторые автомобили Уаз с двигателем УМЗ-421, производится изменением длины толкателя рабочего цилиндра в следующем порядке :

— отсоединить от вилки выключения сцепления пружину и ослабить контргайку,
— закручивая или откручивая ввертную часть толкателя, установить свободный ход наружного конца вилки выключения сцепления в пределах 2.5-3.6 мм, что будет соответствовать свободному ходу педали выключения сцепления в пределах 35-55 мм.

Ремонт главного цилиндра сцепления — УАЗ Patriot, 2.7 л., 2012 года на DRIVE2

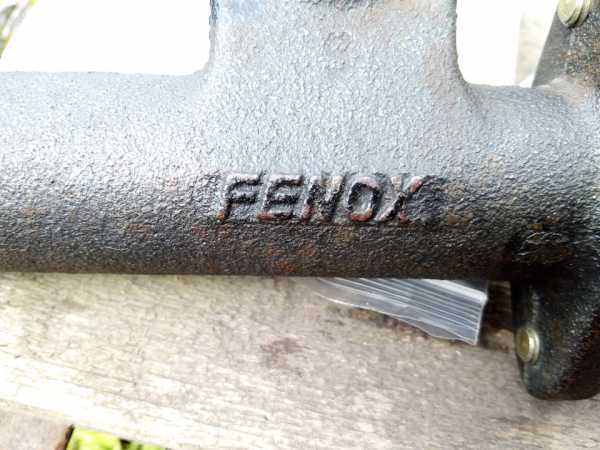

Посмотрел уровень жидкости в бачке ГЦС, а там пол бачка нету, решил пока время есть перебрать ГЦС и установить ранее приобретенный ремкомплект ГЦС. Заодно с пероборкой ГЦС снял педаль сцепления и смазал пластиковые втулки оси педали, также же нашел причину периодического щелканья педали сцепления и избавился от противных щелчков при нажатии, ощущение от этого было как будто что то ломается в ГЦС. Приобретенный ремкомплект с алюминиевым поршнем немного не подошел, но все легко решилось с помощью сверла диаметром 7,5 мм и дрели. Поршень родного цилиндра FENOKS и алюминиевый поршень из ремкомплекта по длине практически одинаковые, но имеют немного разную конструкцию, что не мешает им одинаково работать, отличие лишь в длине углубления под шток, у родного стального поршня углубление больше, у алюминиевого из ремкомплекта меньше. Поэтому пришлось углубить отверстие под шток в алюминиевом поршне с помощью дрели и сверла диаметром 7,5 мм. После чего собрал ГЦС по схеме и до установки проверил что все работает как надо. После установки ГЦС прокачал систему, снял РЦС, чтобы посмотреть не течет ли он, с ним оказалось все в норме ттт. По ощущениям педаль в начале хода стала мягче видимо из-за немного меньшей длины алюминиевого поршня пружина внутри цилиндра меньше сжимается. Был вариант вместо сверления углубления в поршне укоротить шток со стороны поршня, но тогда исчезла бы возможность воспользоваться родным стальным поршнем если на него вдруг найдется манжета, хотя я думаю что лучше стальной поршень не использовать так как на стенках цилиндра от него остались потертости да и места трения на самом поршне заметны и это совсем не хорошо когда железо по железу трется, все же алюминий мягче и не сможет повредить стенки цилиндра. Поэтому думаю что стальной поршень на выброс, так как проще купить ремкомплект с алюминиевым поршнем и в следующий раз укоротить под него шток, чем искать и подбирать на родной стальной поршень манжету колечко.

Полный размер

Состав ремкомплекта, манжеты из него на выброс, так как качество плохое, для установки отдельно приобрел две нужные манжеты нормального качества, еще из комплекта не подошла стопорная шайба штока так как у нее прорезь под шток не такая, использовал старую шайбу

Полный размер

Список состава ремкомплекта

Полный размер

Поршни для сравнения, манжеты практически на одном уровне, алюминиевый поршень немного короче

Полный размер

Родной шток не до конца входит в поршень

Полный размер

После углубления отверстия шток стал заходить также как на родном поршне

Полный размер

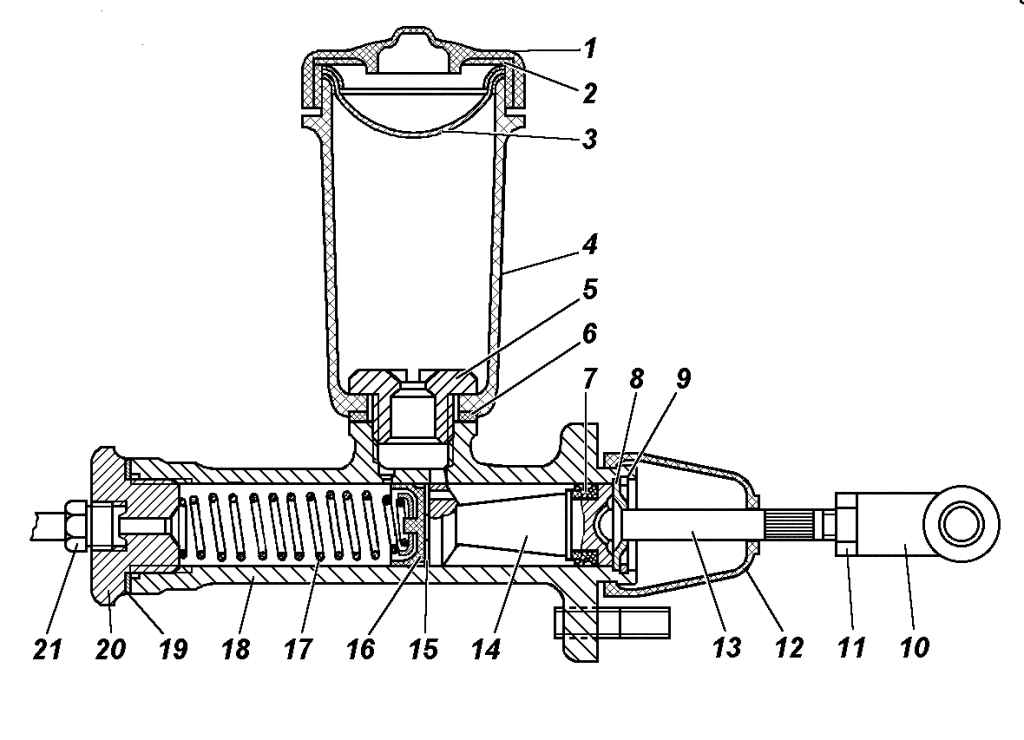

Схема сборки

Полный размер

Схема сборки

Полный размер

Полный размер

ГЦС собран

Полный размер

Полный размер

Полный размер

Полный размер

Ступенька причина щелчков педали сточена

Полный размер

Регулировка датчика сцепления УАЗ Патриот (ошибка 0704)

Утомила ошибка 07074 на БК, на выходных проморгал из-за неё пропуски зажигания, на здоровом движке это говорит о хреновом топливе. В данном случае подтверждено тем, что у хонды из состава колонны после этой же заправки загорелся чек.

Оказалось все очень просто.

Как понял, что датчик жив. Потянул носком ноги педаль сцепления вверх, флаг встал в 0.

Как смотреть флаг? У кого стоит БК Multitronics C580 фото-инструкция ниже. У кого БК нет, думаю можно мультметром прозвонить контакты на датчике.

Итак, жмем кнопку Сервис, видим:

Заходим в Ошибки/Диагностика, видим:

Заходим в ЭБУ, видим:

Заходим в Доп.Параметры, далее стрелкой вниз щелкаем до отображения флага датчика сцепления (по пути видим много интересного):

Флаг стоит в 1, значит сцепление типа выжато, хотя это не так. Тяну педаль носком ноги вверх, вижу:

Могло и не сработать, зависит от того на сколько криво установлен датчик.

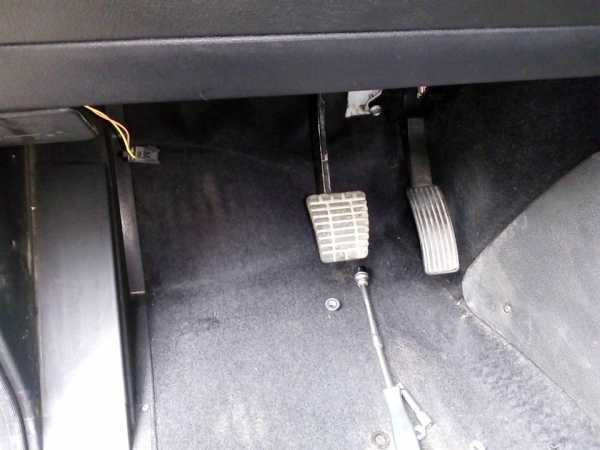

Итак, лезу под панель, вижу следующее:

Датчик на гайках над педалью сцепления — он и есть. Ключом на 19 ослабляю верхнюю гайку, пальцами подтягиваю нижнюю, т.е. двигаю датчик ближе к педали ( именно так, несмотря на то, что мозг говорит — «делай наоборот») и затягиваю ключом верхнюю. Т.к. к нижней ключом не подлезешь.

Смотрим на флаг на БК, если надо еще раз подкручиваем, затягиваем. Я настроил так, что флаг встает в 1 в самом конце свободного хода педали.
Результат — ошибки нет, при переключениях двиг не ревет, похоже как при выжимании сцепления и сбросе газа стала включаться отсечка.

10 минут без перекуров, на свежем воздухе.

Принцип работы

На автомобилях УАЗ Патриот установлен следующий тип сцепления: однодисковое с расположенной в центре нажимной диафрагменной пружиной. По виду трения оно сухое, по режиму включения — постоянно замкнутое. Диафрагменное сцепление также называется лепестковое. Этот вид применяется и в других моделях УАЗ: 3741 «буханка», внедорожники 469, 3151. Лепестковое используется и для автомобилей других марок.

Состоит оно из следующих деталей:

• диск нажимной (корзина),
• диск сцепления(ведомый),
• подшипник выжимной,
• вилка привода подшипника выжимного,
• система привода,
• педаль выключения.

Нажимной диск помещен в стальной штампованный кожух, прикрепленный к маховику двигателя с помощью болтов. Ведомый диск зажимается пружиной,он располагается между маховиком и нажимным диском. Во время эксплуатации подшипник закрытого типа не нуждается в смазке.

Привод выключения сцепления на автомобилях УАЗ Патриот установлен гидравлический. Его состав:

• главный цилиндр,
• рабочий цилиндр,
• педаль,
• трубка,
• шланг.

Назначение привода — передача усилия от педали к вилке. При воздействии на педаль поршень, помещенный в главный цилиндр, перемещается и вытесняет через трубопровод в рабочий цилиндр жидкость. Поршень, помещенный в рабочий цилиндр, воздействует на вилку выключения сцепления. Тогда вилка перемещает подшипник по направляющей. Подшипник, в свою очередь, воздействует на диафрагменную пружину, которая перестает прижимать к маховику нажимной диск. Происходит выключение сцкпления.

Лепестковое сцепление имеет следующие преимущества:

• меньшая масса деталей,
• меньший размер деталей,
• большая продолжительность эксплуатации деталей до очередного обслуживания,
• улучшенная функциональность,
• более простое обслуживание.

Особенности работы и эксплуатации привода сцепления Уаз.

При резком отпускании педали сцепления возможен одиночный стук из-за выбора боковых зазоров в зубчатых соединениях шестерен, шлицевых соединениях и в синхронизаторах коробки передач.

Если во время движения при резком нажатии на педаль газа обороты двигателя резко растут, а потом немного падают и автомобиль начинает разгоняться, то сцепление требует ремонта или замены. Для того чтобы уменьшить износ сцепления и продлить срок его службы, желательно выполнять следующие несложные рекомендации :

— не рекомендуется постоянно держать ногу на педали сцепления, так как оно оказывается хоть немного, но выжато, ведомый диск при этом пробуксовывает и быстрее изнашивается, кроме того, хоть выжимной подшипник и рассчитан на работу в режиме постоянного вращения, но при даже немного нажатой педали сцепления он находится под нагрузкой и поэтому его ресурс снижается

— по той же причине не рекомендуется подолгу держать сцепление в выключенном состоянии, например перед светофором, если не надо сразу трогаться с места, то лучше включить нейтральное положение коробки передач и отпустить педаль сцепления.

Проверка свободного хода

Проверка свободного хода штока рабочего цилиндра внедорожника УАЗ Патриот осуществляется следующим образом:

1. На данном элементе установлена оттяжная пружина, которую надо демонтировать. Для этого сначала отсоединяется крепление пружины от вилки, а затем и от цилиндра.
2. Далее потребуется воспользоваться линейкой, с помощью которой замеряется свободный ход штока. Для измерения линейку необходимо расположить так, чтобы можно было произвести замер. После этого рукой нужно нажать на вилку до упора и поставить метку на линейке. Затем отпускаем вилку и также делаем отметку. Если получившееся расстояние (свободный ход) превышает норму (1-3 мм), то требуется регулировка.

Итак, выяснив, что свободный ход штока рабочего элемента на внедорожнике УАЗ Патриот превышает норму, нужно прибегнуть к процессу его регулировки.

Проверка правильности внесенных изменений

Для подтверждения корректности результатов выполненных регулировок, необходимо проверить работу узла сцепления на работающем двигателе автомобиля.

Для этого нужно:

1. Завести мотор и машину поставить на ручной тормоз.
2. Выжать сцепление и включить передачу. Рычаг должен легко перемещаться в любое положение, а обороты не должны возрастать.
3. Плавно отпускать педаль до начала уменьшения частоты вращения коленвала. При этом привод должен находиться на расстоянии от пола не менее 1/3 величины свободного хода.
4. Выключить муфту и заглушить двигатель.

После этого в движении проверяется правильность регулировки датчика. Если в момент выключения муфты обороты не возрастают, а при включении машина не дергается, значит, регулировка проведена правильно. В противном случае предстоит выполнить снова все процедуры.

Инструкция по регулировке свободного шага штока на УАЗе

Регулировка собственноручно шага штока должна обязательно начинаться с полной очистки резьбы так называемых регулировочных гаек. Для этого, как многие уже догадались, потребуется гайки и их резьбу смазать специальной смазкой, отлично для этой цели подойдет WD-40. И уже после тщательной смазки можно приступать к регулировочному процессу на UAZ Patriot:

• Регулировочная гайка фиксироваться должна одним ключом, а вторым ключом следует ослабить контргайку.
• Далее воспользуемся ключом на 8 или ручными тесками. Конец толкателя нужно зафиксировать, чтобы он не проворачивался. Когда шток как следует, зафиксирован, на несколько оборотов требуется вывинтить контргайку.
• На этом этапе можно произвести регулировку шага, привести его в норму.
• Контргайку вернуть надо в ее исходное положение и зафиксировать ход штока.

Когда работа закончена, не забудьте проверить наличие свободного хода. Если, согласно измерению, он вошел в диапазон нормы, то вы сделали все правильно. Как видите отрегулировать цилиндр сцепления на популярном в нашей стране UAZ Patriot,совсем не сложно, и требует минимум инструментов.
