Как отрегулировать фары на ниву 2121

Как отрегулировать фары

Чтобы отрегулировать оптику на Ниве 2121, необходимо:

1. Разобраться с устройством приборов освещения.
2. Приготовить инструменты и материалы.
3. Поставить Ниву на ровную площадку.
4. Нарисовать схему используя проверочный щиток.

Изучить устройство оптики Нивы можно с помощью мануала. Инструкция выдается при покупке авто. Если вы владелец подержанной машины, то мануал можно найти на одном из тематических сайтов.

Необходимые инструменты и материалы

Из инструментов потребуется:

• крестообразная отвертка;
• щиток для прикрытия фары.

Также рекомендуется проверить давление шин, заправить автомобиль бензином до определенной отметки. Долейте антифриз, омывающую жидкость. На переднее сидение следует положить груз, равный весу водителя. Из багажника вытащите запасное колесо, габаритные, тяжелые вещи. Т.е. необходимо привести Ниву в полное «боевое» состояние, в котором она чаще всего эксплуатируется.

Помимо инструментов необходимо подготовить площадку для проверки. Она будет служить регулировочным стендом. Ей может оказаться:

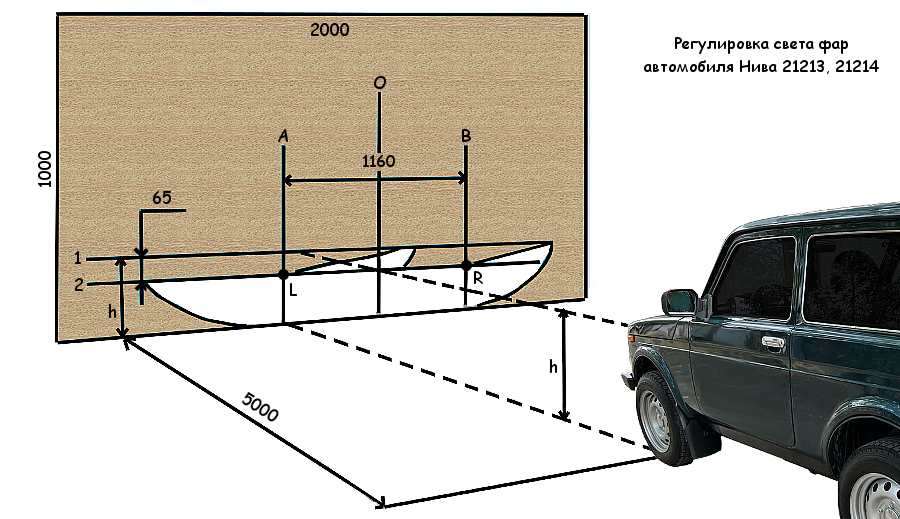

На стенде необходимо нарисовать схему регулировки. Она одинакова для всех транспортных средств.

Читать дальше: Предварительный договор купли продажи транспортного средства

Пошаговая инструкция и схема работы

Как уже упоминалось, первым делом необходимо нарисовать разметку на проверочном стенде. Делается это так:

1. Рисуем ось симметрии посередине стенда.
2. Прочерчиваем две прямые линии от пола до конца стенда. Они должны проходить точно по центру фар.
3. Рисуем две параллельные линии. Высота первой равна уровню над полом, второй — 120 мм. Если установлен гидрокорректор, снижаем высоту на 65 мм.
4. Ставим ручку гидрокорректора в положение минимальной нагрузки.

Следите, чтобы поверхность местности, где расположен автомобиль, была ровной, без скатов и возвышений.

Теперь о том, как производится регулировка фар:

1. Ставим Ниву перед стендом. Расстояние – 5 метров.
2. Очищаем оптику средством с этиловым спиртом.
3. Заводим автомобиль. Иначе аккумулятор может сесть.
4. Включаем ближний свет.
5. Открываем капот.
6. Закрывает одну из фар специальным щитком.
7. Выставляем пучки в вертикальном направлении. Берем крестовую отвертку и поворачиваем регулировочный винт. Он находится со стороны радиаторной решетки. Поворачиваем винты в одном направлении на одинаковое количество оборотов. Допускается погрешность, максимум три щелчка.
8. Регулируем горизонтальную плоскость. Для этого используются те же самые винты, только теперь их нужно вращать в противоположные сторону. Первый – против часовой стрелки, второй – по часовой. Обороты делаем одновременно.
9. В процессе вращения добиваемся эффекта расположения светового пучка не выше горизонтальной линии щитка. Наклонная при этом должна пересечься с линиями в вертикальном направлении по центрам правой и левой детали.
10. Выставляем свет на второй фаре автомобиля Нива.
11. Проверяем отрегулированные элементы сначала на стенде, потом на дороге.

Даже самая точная ручная коррекция уступает автоматической регулировке. С помощью автокоррекции можно добиться более высоких характеристик. Это также будет влиять на последующую эксплуатацию Нивы. Автокоррекцию рекомендуется выполнять, когда установлены ксеноновые либо галогенные фары.

Главное преимущество автоматического корректора – световой луч выставляется и поддерживается в соответствии с дорожными условиями. Учитывается характер движения транспортного средства. А именно:

• езда по неровной дороге;
• повороты вправо, влево;
• торможение;
• подъем в гору.

Автоматический корректор состоит из:

• 2-3 датчиков дорожного просвета (устанавливается спереди и сзади);
• электронного блока;
• исполнительных механизмов.

С помощью блока отслеживается дорожный просвет разных осей Нивы. Т.е. он автоматически определяет наклон кузова. Эти данные обрабатываются и угол наклона фар корректируется.

Как устанавливается автокорректор на Ниву:

1. Снимаются фары.
2. Убирается старый ручной корректор.
3. Крепится новое гнездо датчика на герметик.
4. В него устанавливается корректор фар.
5. Снизу крепится датчик клиренса.
6. Протягивается провод устройства через тоннель с трубками.

Дополнительную корректировку проводить не нужно. Фары будут сами регулироваться, учитывая нагрузку Нивы и характера ее движения. Сама установка займет не более 10 минут. Единственный недостаток этого устройства – высокая стоимость. Стоимость электромеханического корректора начинается от 1700 руб., но для монтажа придется только купить герметик.

Как видите, владельцы Нивы могут самостоятельно выставить пучки света на фарах без применения подручных средств. Главное четко следовать инструкции и правильно подготовить проверочную площадку.

Регулировка фар на «НИВА 4х4 Урбан»

Музыка: GTA ft. Sam Bruno — Red lips (mendus_remix)

На следующем этапе регулировка, предусматривает подготовку площадки, которая в некотором роде подменяет собой регулировочный стенд. 1 как правильно какие “противотуманки что хорошие противотуманные фары на ваз-2110,. В качестве такого стенда можно приспособить стену дома или гаража, гаражные ворота или подходящий щит. На нём нужно нарисовать схему для выполнения регулировки фар. Она имеет практически одинаковый вид для всех автомобилей и представляет собой две горизонтальные линии и три вертикальные.

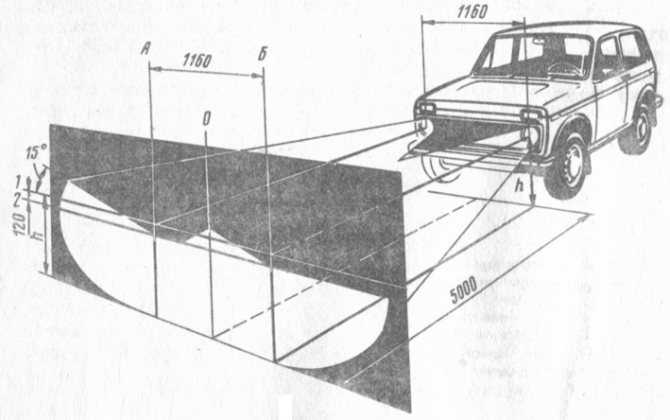

Линии на схеме:

• Ось симметрии машины обозначена как О;
• Центр правой и левой фар обозначены буквами А и В;
• Цифра 1 обозначает высоту над полом;
• Под номером 2 линия, которая расположена внизу под первой на 120 мм, а если в машине установлен гидрокорректор, она находится уже ниже на 65 мм.
• Перед началом регулировочных работ нужно поставить ручку гидрокорректора в положение, когда самая минимальная нагрузка. Автомобиль перед этим устанавливается на площадке на расстоянии равном 5 метров от щита или стены. Краткое руководство как производится регулировка света автомобиля нива. Фары на митсубиси лансер 10: тюнинг, как снять и установить. Правильно отрегулированные фары на транспортном средстве, являются. После этого можно приступать к регулировке.

Читайте так же

На фотографии ниже, показаны винты для регулировки.

• Отвёртка, направленная на регулировочный винт, которым устанавливается направление освещения от фар;
• «Оптика»;
• Болт, крепящий ободки в фарах;
• Облицовочная панель радиатора;
• Винт для крепления облицовки радиатора;
• Культура Kreplenie oʙodkov;
• Винт регулировки.

Перед началом работ включают свет, в положение «ближний свет», а одну из фар закрывают щитком. При установке световых пучков в вертикальных направлениях винты 1 и 7 (см. рисунок выше) поворачиваются в одних и тех же направлениях на одинаковые числа оборотов. На скутере на скутере. После того как настроить карбюратор на. Допускаются отличия в количестве поворотов винтов не более трёх оборотов.

При выполнении регулировок фар Нивы в горизонтальных плоскостях, используются те же винты, которые на рисунке под номерами 1 и 7. Только теперь их нужно вращать в противоположные стороны. Когда винт 1 будет, повёрнут одним оборотом против хода часовой стрелки, то второй винт 7 вращают уже на один оборот, но по ходу часовой стрелки.

Вращением винтов для регулировок, нужно добиться такого расположения пучка света, когда верхняя горизонтальная линия светового потока, будет не выше нижней горизонтальной линии на стенке или щитке. Наклонная линия пучка света должна пересечься с линиями в вертикальном направлении по центрам обеих фар.

Таким же образом производится регулирование света второй фары Нивы.

Ремонт и регулировка фар автомобиля ВАЗ-2121

На автомобиле установлены две круглые фары головного света. Лампы фар – двухнитевые (Н4).

Напряжение на нити ламп подается через реле ближнего и дальнего света типа 113.3747, расположенные под панелью приборов с левой стороны.

Характеристики реле: напряжение включения при температуре (20±5)°С – не более 8 В, сопротивление обмотки – (85±8,5) Ом.

Напряжение на обмотки реле подается, если полностью нажата клавиша переключателя наружного освещения (тогда выбор между ближним и дальним светом – в зависимости от положения подрулевого переключателя света фар) или независимо от положения переключателя – если водитель оттягивает на себя левый подрулевой переключатель (включается дальний свет фар).

На части автомобилей может устанавливаться гидрокорректор фар, предназначенный для изменения угла наклона фар в зависимости от загрузки автомобиля.

Снятие и разборка фары, замена лампы

Отсоединяем «минусовой» провод от аккумуляторной батареи.

Снимаем облицовку радиатора.

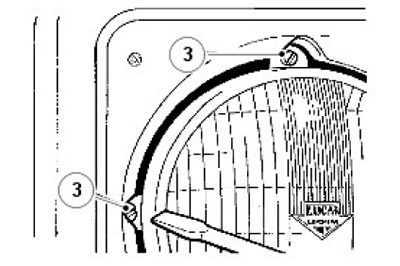

Крестообразной отверткой ослабляем три винта крепления ободка оптического элемента к корпусу фары.

Повернув ободок против часовой стрелки, снимаем его.

Вынимаем оптический элемент фары и отсоединяем колодку от лампы

Разжав два ушка проволочного держателя

Лампу, пригодную для использования или новую, берем только за цоколь, не прикасаясь к стеклянной колбе

Для снятия корпуса фары в моторном отсеке отсоединяем колодку проводов фары

Поддеваем отверткой резиновую заглушку брызговика, вынимаем ее и в образовавшееся отверстие проталкиваем колодку.

Отсоединяем гидрокорректор от фары

Крестообразной отверткой отворачиваем четыре самореза крепления корпуса фары к кузову.

Снимаем корпус фары. Установив фару на автомобиль в обратной последовательности, регулируем ее

Выберите ровную горизонтальную площадку в пределах базы автомобиля на расстоянии 5 м от экрана – светлой стены здания, гаража и т.п.

Можно использовать лист фанеры или оргалита размером 1х2 м.

Заправьте автомобиль, положите на штатные места инструмент и запаску, проверьте давление в шинах всех колес.

В темное время суток поставьте машину на выбранной площадке перпендикулярно экрану, расстояние между фарами и экраном должно быть 5 м.

Усадите на водительское сиденье помощника или положите груз 75 кгс и слегка качните автомобиль сбоку для установки подвесок.

Измерьте расстояние от центров фар до пола, на этой высоте проведите линию на экране, а на 120 мм ниже нее – вторую (если установлен корректор фар, вторую линию чертят на 65 мм ниже первой).

Начертите на экране вертикальную осевую линию (расстояния от нее до центров левой и правой фары должны быть равны) и линии, соответствующие центрам фар.

Установите ручку корректора фар (если имеется) в положение минимальной загрузки. Одну из фар закройте куском картона, фанеры и т.п. Включите ближний свет фар.

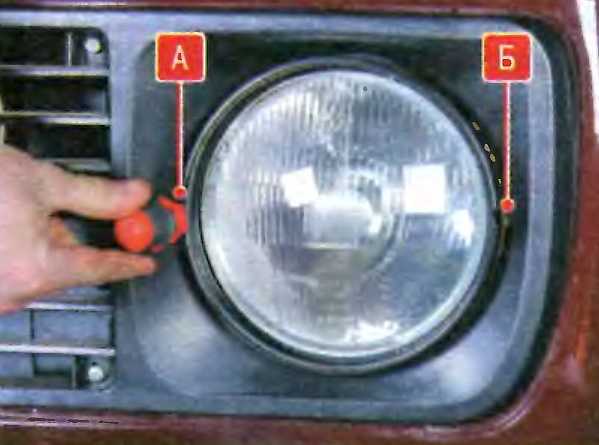

Напротив выемок в ободке оптического элемента и решетки радиатора расположены винты регулировки фары.

Регулировочными винтами добейтесь, чтобы верхняя граница светового пятна (горизонталь) совпадала с нижней линией, а место излома пучка (точка пересечения горизонтального и наклонного участка) – с вертикальной линией центра фары.

Для регулировки пучка света фары в вертикальной плоскости винты «C» и «D» поворачивают в одинаковом направлении и на одинаковое число оборотов.

Разница в оборотах одного винта без коррекции другого не должна превышать 3-х оборотов.

В горизонтальной плоскости фары регулируются также винтами «C» и «D», но вращением их в разных направлениях.

Например, если один винт поворачивается на один оборот по часовой стрелке, то второй винт надо повернуть на один оборот против часовой стрелки.

Отрегулируйте вторую фару, закрыв первую.

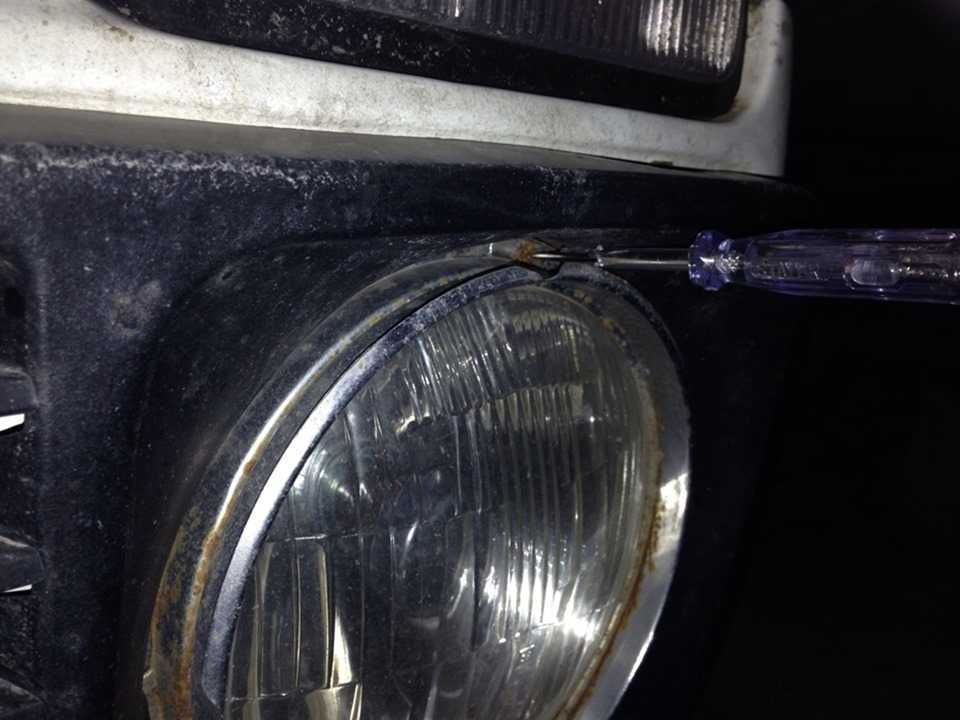

Крестообразной отверткой поворачиваем наружный винт С регулировки пучка света правой фары

Крестообразной отверткой поворачиваем внутренний винт D регулировки пучка света правой фары

Снятие гидрокорректора фар

Гидрокорректор отсоединяем от фар и панели приборов при снятии этих узлов.

Целиком демонтируем для замены.

Для отсоединения рабочего цилиндра гидрокорректора от фары нажимаем на фиксатор, поворачиваем против часовой стрелки

…и вынимаем рабочий цилиндр гидрокорректора из фары.

Вынув из брызговика резиновую заглушку, выводим рабочий цилиндр в моторный отсек.

Аналогично снимаем и выводим рабочий цилиндр другой фары.

Для снятия главного цилиндра гидрокорректора в салоне, потянув на себя, снимаем рукоятку управления

Головкой «на 21» отворачиваем гайку крепления главного цилиндра к панели приборов

Выводим главный цилиндр гидрокорректора из-под панели приборов

Вынув заглушку из щитка передка, через образовавшееся отверстие выводим оба рабочих цилиндра в салон.

Тюнинг оптических элементов Нивы

На большинстве современных транспортных средств, в том числе ВАЗ 21213 и 21214 тюнинг оптики подразумевает замену стекла на фонаре или самом отражателе. В том случае, если на элементе оптики, будь то фонарь или подфарник, выгорели контакты либо оптика стала мутной, ее необходимо будет поменять полностью. Кроме того, автовладельцы 21213 часто практикуют тюнинг фар своими руками. Для того, чтобы выделить свой автомобиль среди остальных, можно использовать тюнингованные танковые фары. Кстати, танковые фонари на сегодняшний день являются одним из наиболее популярных вариантов тюнинга.

Чтобы произвести тюнинг танковых фонарей или подфарников, как задних, так и передних, нужно демонтировать ободок и извлечь отражатель

Это следует делать очень осторожно, чтобы не повредить устройство. Чтобы выполнить эти действия, нужно открутить четыре болта и три самореза, после этого корпус без проблем можно снять. Если вы считаете, что установки танковых элементов недостаточно, можно улучшить их внешний вид

Для этого на танковые фонари можно наклеить тонировочную пленку, сегодня многие автовладельцы прибегают к этому варианту тюнинга (автор видео — мотосервис STELS18)

Если вы считаете, что установки танковых элементов недостаточно, можно улучшить их внешний вид. Для этого на танковые фонари можно наклеить тонировочную пленку, сегодня многие автовладельцы прибегают к этому варианту тюнинга (автор видео — мотосервис STELS18).

Дальнейшие действия такие:

Когда тюнинг и установка танковых или других фонарей окончена, потребуется произвести регулировку освещения. Если вы никогда не сталкивались с таким процессом, лучше доверить это дело профессионалу.
После проведения тюнинга и установки танковых или хрустальных элементов оптики сзади, и также следует правильно подключить.
Перед монтажом или подварника следует убедиться в том, что на нем есть уплотнитель

Важно, чтобы в месте соприкосновения кузова и оптики не было просветов, в противном случае на внутренней стороне фонарей и подфарников будет собираться конденсат.
Если вы заметили, что просветы имеются, то по периметру оптического элемента необходимо пройтись герметиком.

Что касается непосредственно монтажа задней противотуманной оптики, то после совершения тюнинга подключить ее, в принципе, не сложно. С двери багажного отсека следует демонтировать пластиковые панели и выключить электрический разъем. Изнутри в кузове вы сможете увидеть оптический компонент, чтобы его снять, необходимо открутить несколько гаек, которые крепят его. Установите новый фонарь, зафиксировав его на кузове, после этого подсоедините разъем к основной цепи. Самое главное — чтобы не слепил встречные авто.

Несколько слов о регулировке света на стенде

Все инструкции по эксплуатации транспортных средств рекомендуют проводить подобные регулировки на специальном стенде. Однако в некоторых случаях эту операцию можно легко выполнить самостоятельно. В тех случаях, когда выполнялся ремонт кузова по восстановлению геометрии кузова, лучше всего обратиться в сервис и выполнить эту процедуру с помощью специального стенда.

На фотографии показан один из таких стендов. В статье вы узнаете, как самостоятельно поставить противотуманные фары на ваз 2110, а также как установить ксеноновые огни на птф. Он представляет собой стойку, которая свободно вращается в любую сторону. На ней размещают систему для лазерной центровки пучка света, стеклянную линзу с люксометром, зеркало для точного позиционирования.

Регулировка света фар

ЕЩЁ МАТЕРИАЛЫ ПО ТЕМЕ:

Направление световых пучков фар должно быть таким, чтоб дорога перед автомобилем была отлично освещена, а водители встречного транспорта не ослеплялись при включении близкого света.

Регулировка световых пучков фар должна проводиться только квалифицированным персоналом на станции технического обслуживания. Регулировку фар проводят с помощью оптических приборов. Если их нет, то регулировку допускается проводить с использованием экрана (рис. 7-27).

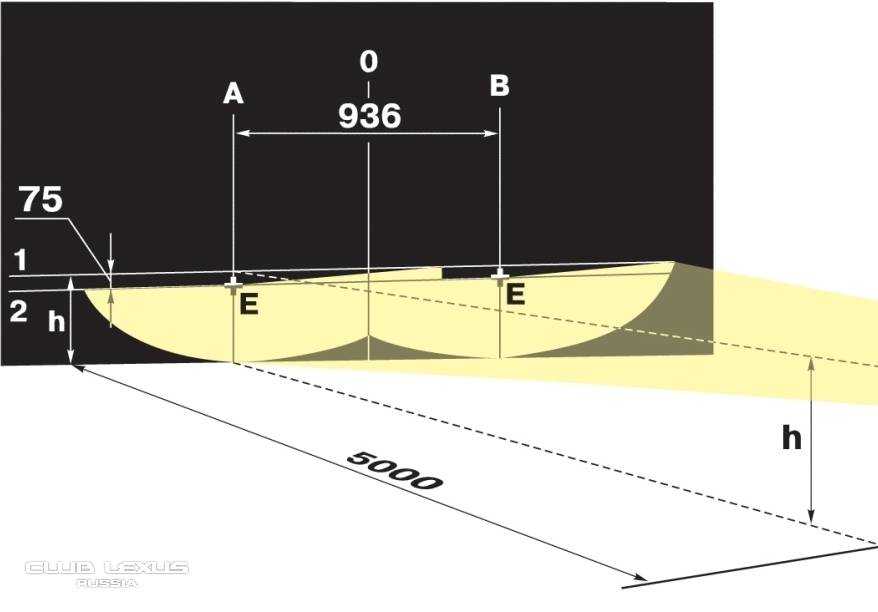

Рис. 7-27. Схема регулировки света фар:

1 – горизонтальная линия, соответствующая центрам фар; 2 – линия, проходящая через центры световых пятен; А и В – вертикальные линии, соответствующие центрам фар; О – осевая линия; h – расстояние центров фар от пола.

Регулируются фары вращением винтов 2 и 5 (см. рис. 7-28), которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.

Рис. 7-28. Регулировочные винты блок-фар:

Как отрегулировать фары на НИВА 21213

Если не получается отрегулировать фары на НИВА 2121,21213,21214 тогда смотрите это видео до конца.

Регулировка фар на НИВА 4х4 Урбан

Музыка: GTA ft. Sam Bruno — Red lips (mendus_remix)

1 – патрон лампы указателя поворота; 2 — винт регулировки пучка света блок-фары в горизонтальном направлении; 3 – держатель; 4 – крышка; 5 – винт регулировки пучка света блок-фары в вертикальном направлении; 6 – лампа ближнего (или дальнего) света; 7 – колодка лампы ближнего (или дальнего) света; 8 – защелка; 9 — патрон лампы ближнего (или дальнего) света.

Поставьте полностью заправленный и снаряженный автомобиль, с нагрузкой 735 Н (75 кгс) на сиденье водителя, на ровной горизонтальной площадке в 5 м от экрана (щит фанеры размером около 2х1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок.

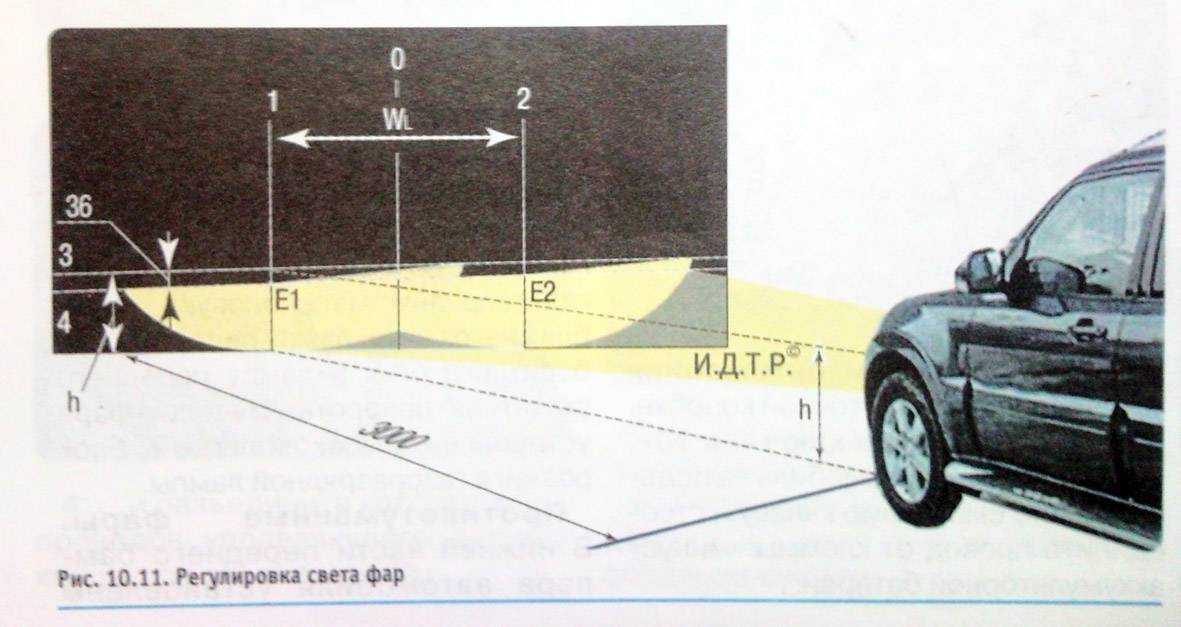

Начертите на экране вертикальные линии: осевую 0 и линии А, В, С и Е проходящие через точки, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте h, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 55 мм линию 2 центров световых пятен.

Установите регулятор корректора фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

Включите ближний свет. Последовательно, сначала для правой фары (левая чем-либо закрывается или отсоединяется от жгута проводов), а затем для левой (правая закрыта) отрегулируйте винтами 2 и 5 (см. рис. 7-28) световые пучки фар. При этом смещение светового пучка фары не должно превышать ±3 О в вертикальной плоскости и ±2 О в горизонтальной плоскости.

У правильно отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2 (см. рис. 7-27), а точки пересечения горизонтального и наклонного участков световых пятен – с линиями А и В.

Какие фары поставить на авто

Благодаря фарам и всей оптике автомобиля в условиях ограниченной видимости отлично просматривается трасса и все объекты на ней, в темное время всегда можно осветить салон и другие необходимые части автомобиля, а другим водителям передать нужную информацию о том, какой маневр шофер собирается совершить и что делается на дороге. Вот почему от качества фар ваз 2121 нива зависит многое при движении, причем каждая выполняет свою особую функцию.

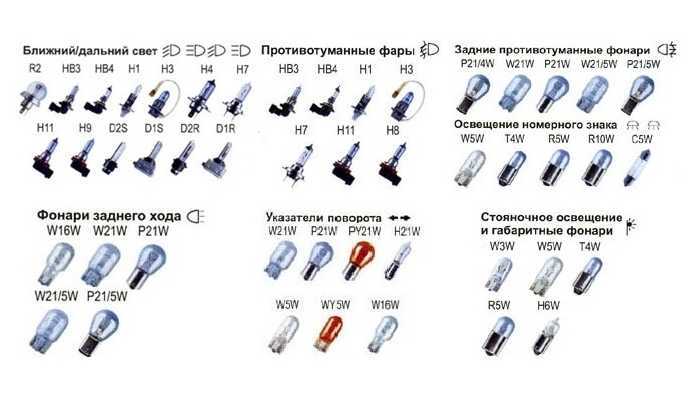

В фарах могут быть использованы самые различные лампы. Это газоразрядные, которые бывают следующих видов:

• ксеноновые — для ближнего и дальнего света;
• вольфрамовые — недорогие и с низкой световой интенсивностью;
• галогеновые лампы накаливания, которые наиболее распространены, чтобы служить в фаре источником ближнего и дальнего света.

Но предпочитают в последнее время водители светодиодные лампы, и не только для сигнальных функций, но все чаще как источник головного света. Они ярче галогеновых и ксеноновых примерно в 3 раза, и по плотности световой заливки намного лучше.

Диодные фары подходят тем автомобилям, которые имеют размер фар в 7 дюймов, к таким относится и нива.

Новейшие тюнинг-фары установить просто, а необходимость со временем заменить фары ваз 2131 возникает обязательно, в том числе такой замены требуют и фары на ниву 21214.

За последнее время все больше фирм старается похвастать на автомобильном рынке отличными фарами.

Но все чаще водители ваз 2131 предпочитают фары, которые снимают много проблем, возникающих с головным светом, да и при замене их не потребуется особого труда. Это фары wesem с отражающим элементом 178 мм. Их покупают, меняя на штатные.

Они отлично подойдут на таких моделях, как нива 21214 и ваз 2131, чтобы наладить головной свет или для замены оптических штатных элементов. Приобретая диодные фары wesem, необходимо будет купить и лампу для нее — в 12 или 24 вольта.

Противотуманные линзованные фары wesem. Они имеют очень четкие границы света — верхнюю и нижнюю, а это дает прекрасную возможность настроить их, чтобы не нарушать правила ГОСТ, а водителей встречных машин не слепить ярким светом. Этот оптический элемент помогает улучшить ближний свет. И даже внешний вид машины сразу преображается, когда такие фары на ней появляются.

Регулировка ПТФ — Chevrolet Niva, 1.7 л., 2012 года на DRIVE2

По лету устанавливал ПТФ, но какие-либо регулировки фар не производил, было достаточно того, что они просто светят. До недавнего времени особо часто пользоваться ПТФ и не приходилось, так как погода была не особо сырая и дорогу в тёмное время суток на плохо освещённых улицах города было вполне хорошо видно, но в последнее время погода стала сырая, то дожди, то снег, соответственно, чтобы лучше видеть происходящее впереди машины стал зачастую включать совместно с ближним светом и ПТФ. Всё бы ни чего, особенно совместно с ближним светом, но отдельно ПТФ светили только под самый нос, освещая не дальше 10-ти метров перед машиной. Прочитав инструкцию к ПТФ ни чего не понял, так как в ней написано, что фары на расстоянии 25 метров должны светить ниже своей оси на 0,5 метра. Это как?! На коробке с проводки написано, что верхняя граница света должна быть на расстоянии 10 метров на 5 см ниже оси. Но проводка у меня была не ШНивовская, а от ВАЗ-2115 и написанному верить, ну не знаю… Начал искать информацию по регулировке, но чего-то однозначного не нашёл. То говорят, что по ГОСТу ПТФ должны светить не дальше 15-16 метров, то надо высчитывать угол наклона в два раза меньше головного света. Заглянул в свежий мануал для ШНивы, там вообще жесть какая-то написана…

В более раннем издании всё как-то изложено проще.

Им то и воспользовался. Собрался духом, взял с собой товарища, захватив набор ключей Torx, рулетку и мел, отправились на поиски более менее подходящего места, чтобы была более менее ровная площадка и стена. Нашли, отмерили 10 метров от машины до стены (в принципе достаточно было бы и 5 метров, как по мануалу, но на 10 картина как светят ПТФ выглядит лучше, чтобы понять как распределяется свет), к сожалению площадка оказалась не совсем ровной, немного выпуклой, но это особо не помешало. Для начала смотрим, как у нас вообще ПТФ светят.

Полный размер

Вроде граница света ровная, но, как и предполагал, светят фары низковато. Замерил высоту от земли до середины стекла ПТФ, вышло у меня примерно 47 см, столько же отмерил на стене от края тени от выпуклости площадки, начертив горизонтальную полосу мелом. В мануале сказано, что верхняя граница света ПТФ должна быть на расстоянии 10 метром на той же высоте, что отмерили, либо немного ниже. Берём ключ Torx T20, нащупываем им звёздочку регулировочного винта ПТФ.

Полный размер

Закрываем правую фару и поднимаем левую, чтобы верхняя граница света была на уровне начерченной мелом на стене полосы, аналогично поступаем и с правой фарой. Получился вот такой результат.

Полный размер

ПТФ у меня немного забрызганы грязью с дороги, особенно правая фара, поэтому граница света немного размазана, но, вышло не плохо, светят фары теперь как надо. В идеале, конечно, площадка для регулировки фар должна быть идеально ровной, давление в колёсах равномерное — 1,9 атм., полный бак бензина и водитель на своём месте, ну и естественно чистая оптика фар… Но, это слишком идеальные условия, которые трудно создать, да и незачем они, достаточно сделать регулировку таким образом, чтобы она устраивала тебя и не слепила водителей встречного транспорта

Как использовать корректор?

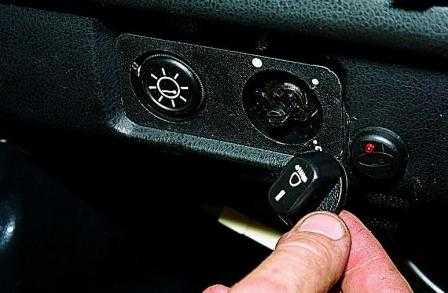

Корректор имеет ручку А на приборной панели ВАЗ 2107 справа от рулевого колеса, рядом с ручкой В регулировки яркости освещения приборной панели. Если вращать ручку В против часовой стрелки, яркость освещения падает.

Как говорится, ручка управления прибором имеет «интуитивно понятный интерфейс». Для изменения направления светопотока нужно при загруженном багажнике и включённом ближнем свете фар совместить метку, изображённую на регуляторе с одной из меток, нанесённых на корпус блока таким образом, чтобы пучок света не слепил встречных водителей.

Гидрокорректор ВАЗ 2107 имеет четыре варианта переключения (в порядке от большой точки к меньшей):

Если не

получается отрегулироватьфары наНИВА 2121,21213,21214 тогда смотрите это видео до конца.

Как отрегулировать фары на НИВА 21213

Линзовые фары

электрокорректор.

I — минимальная загрузка, передняя часть автомобиля несколько опущена: один водитель, или есть пассажир спереди;

II — водитель и четыре пассажира, кузов равномерно проседает вниз;

III — то же, что и II, дополнительно в багажнике груз до 75 кг:

IV — водитель и максимальная загрузка багажника: сильнее всего «задран нос».

Для того, чтобы увидеть, как изменяется угол наклона светового пучка при работе корректора, лучше поставить автомашину перпендикулярно к стене. Напомним стандартные требования к расположению ближнего света.

Замена передней блок-фары — Chevrolet Niva, 1.7 л., 2010 года на DRIVE2

Всем привет! Началось все банально: возвращался ночью с рыбалки, проезжал какой-то очередной населенный пункт в Ленинградской области. Столбы освещения отсутствуют, дорога по одной полосе в каждую сторону, длинная прямая, вдалеке появился встречный авто… Дальний вырубаем, остается ближний с габаритами. Вдруг просто из ниоткуда перед капотом материализовалась бабка с тачкой, неторопливо шурующая прямо на луну посередине моей полосы! Прямо как в фильмах ужасов. 8-)) Хорошо никуда не отвлекался — рефлекторно объехал ее по встречке (дистанция до встречного авто позволяла)… Получив солидный заряд бодрости, добрался до дома. Надо что-то делать с этим. Решил начать с регулировки фар. За все время владения авто данная процедура не проводилась ни разу. Записался, заехал, отрегулировали (передвижная хрень на колесиках). )) Светило в итоге вообще хрен пойми куда (хоть встречных не слепил, вроде бы). Стало значительно лучше, но все равно, что-то не то… Решил махнуть лампы ближнего света вместе с габаритами (как раз один из них перегорел). По ближнему: стояли лампы Narva, минимум им года 3 (вообще не помню когда менял их). Лезем в инет, изучаем, останавливаемся на следующем варианте: 1. Габаритные лампы светодиодные OSRAM 2850WW02B 2. Лампы ближнего света OSRAM Allseason 64210ALL

Полный размер

Набор на замену

Заказываем, ждем, забираем, лезем менять. С габаритами проблем никаких (падающую лампочку в фару достаем приспособой Licota из предыдущего поста). Ближний — как всегда: сколько не менял, всегда как в первый раз. Поэтому совершенно забыл про левую блок-фару, в которой был косяк с патроном (зажимом для лампы) ближнего света. В итоге, приложив чуть больше усилий, выломал его нафиг, сломав попутно одну из трех ножек крепления. Походу, из-за его неустойчивости, лампу при движении сильно колбасило (что также должно было влиять на освещенность).

Полный размер

Бедолага… перелом на переднем плане

Пара дней в думках на тему «Как же тебя закрепить обратно, чтобы ты еще и держалась?» не увенчалась успехом. Ездить по разборкам времени нет, на «Авито» ничего подходящего не попалось… Значит, берем новую левую блок-фару. 8-)) В субботу утром погнал менять. Освежил в памяти инструкцию, поехали… 1. Скидываем клемму «-» с АКБ. 2. Откручиваем 3 болта, крепящих решетку радиатора (ключ Т30).

Полный размер

Два из них на экране

3. Отжимаем шлицевой отверткой накладку фары («ресничку») и выводим ее из пазов бампера. 4. Откручиваем два болта, крепящих бампер к усилителю.

Полный размер

5. Откручиваем два шурупа, крепящих бампер к усилителю в арке (ключ Т20).

Полный размер

6. Сдвигаем бампер вперед и вниз, выкручиваем крепеж «реснички» и снимаем ее.

Полный размер

7. Откручиваем два верхних болта крепления фары.

Полный размер

8. Пытаемся открутить два нижних болта крепления фары. Нифига. Отмачиваем WD-40, меняем комбинацию ключей, головок, поливаем еще WD, идем обедать, возвращаемся… Все равно нифига. 9. Погнали громить дальше. Снимаем ко всем чертям передний бампер…

Полный размер

Почти снят. Грунтованный усилитель ржавеет…

10. Снимаем усилитель и получаем отличный доступ к этим двум болтам, но все попытки хотя бы сдернуть их с места тщетны… Срываем грани на них, плющим плоск
