Как заменить генератор ваз 2113, 2114, 2115

Порядок замены генератора

Если электроузел вышел из строя и ремонт нецелесообразен, изначально нужно найти замену. Рекомендуется покупать заводской вариант, который подойдет по креплениям и клеммам. Иначе ремонт будет сопровождаться изменением проводов.

Процесс замены на ВАЗ 2109-2115:

Загнать автомобиль на эстакаду.
Снять защиту двигателя.
Убрать клемму (−) с аккумулятора.
Отодвинуть защитный кожух с плюсовой, открутить фиксирующий болт и снять клемму.
Убрать провода (закреплены колодкой).
Снять верхний элемент крепления.

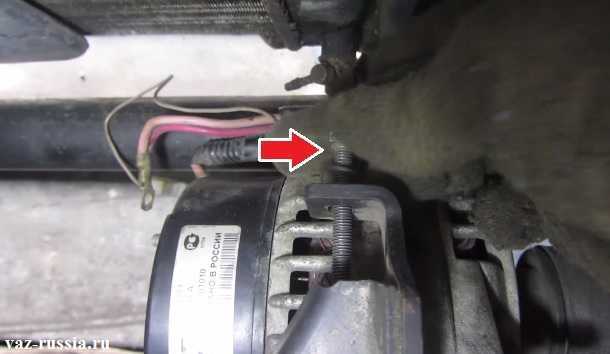

Верхний болт крепления

Скинуть ремень.
Открутить нижний болт.

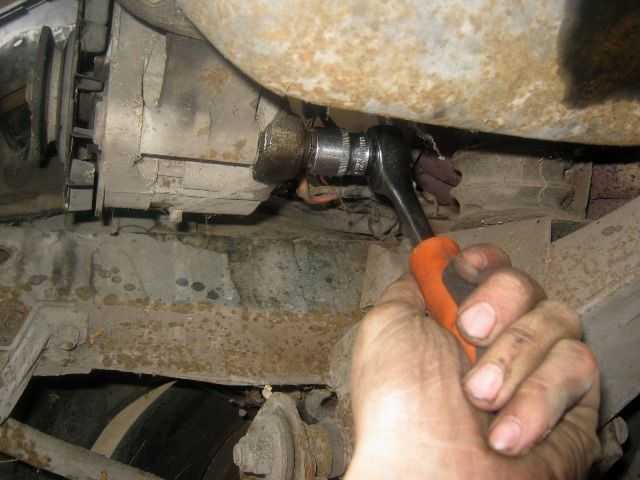

Нижний болт

Демонтировать устройство.
Установить новый узел, чтобы совпадал по креплениям.
Закрепить нижним и верхним болтами.
Установить ремень (желательно новый).
Накинуть клемму, закрепить, вернуть защитный кожух.

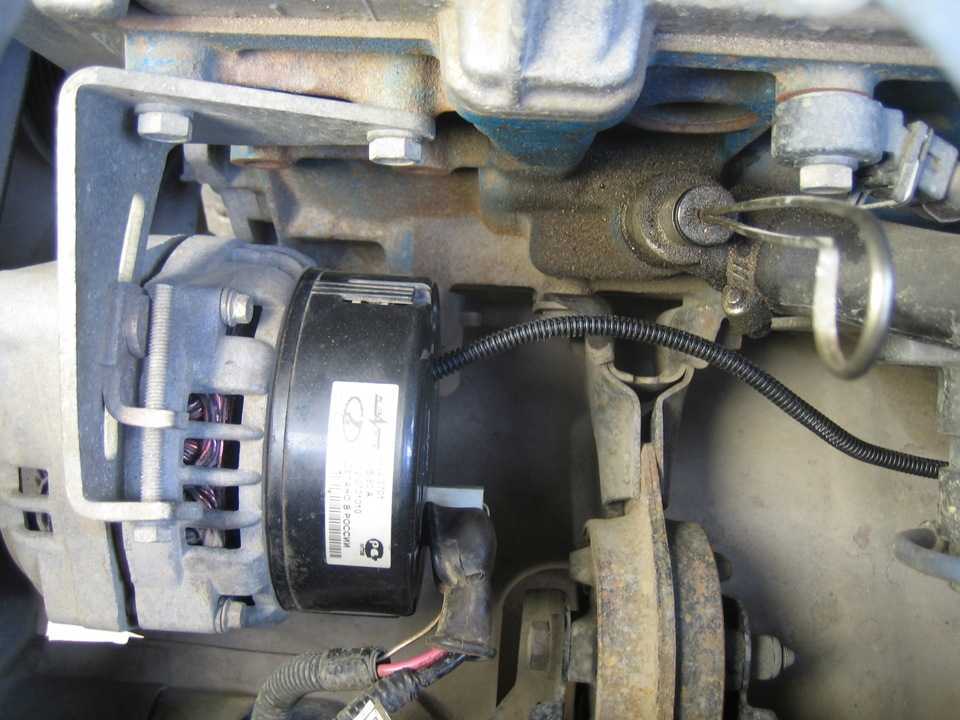

Закрепление клем на генераторе

Подсоединить колодку проводов.
Отрегулировать натяжение.

Для натяжки необходимо крутить регулировочный винт, который при движении по часовой стрелке натягивается, против — ослабляется. Проверить просто — нужно аккуратно нажать на ремень, чтобы прогнулся не более чем на 15 мм.

Конструкция креплений

Конструкция крепежных элементов электрогенераторов на автомобилях автоВАЗ варьируется. Различия в крепеже вызваны особенностями строения и расположения силового агрегата. Для автомобилей семейства вазовской классики и Нивы, с продольным расположением двигателя, характерно продольное расположение автогенератора, вдоль блока, около первого цилиндра. Привод автогенератора осуществляется через ремень от шкива коленчатого вала. На переднеприводных моделях, с поперечным расположением двигателя, электрогенератор располагается напротив переднего правого лонжерона по ходу движения.

Совместимость установочных пазов на классике и переднеприводных моделях отличается, но в зависимости от конкретной модели. Установочные места электрогенератора на классике и первых переднеприводных машинах (08, 09 и 99 семейства) совпадают. Однако для монтажа электрогенератора от десятки или шевроле нивы на классику потребует приобрести шкивы, специальную планку и болт крепления для установки генератора. В остальных случаях монтаж и крепление генераторов с 21214 и других «Нив» на заднеприводные модели ВАЗа не требуют проведения дополнительных работ.

Для монтажа мощных устройств с Калины или Приоры крепление генератора под другие модели ВАЗа потребуется изменить

Очень важно подобрать соответствующие комплектующие. Для установки на семейство 08, 09 и 99 все крепления генератора от ВАЗ (2110 и др.) выбираем под 8-клапанную головку, а не под 16-клапанную

Данный нюанс очень важен, т. к. он напрямую влияет на совместимость и возможность установки мощных электрогенераторов на старые переднеприводные и заднеприводные модели машин.

Сам крепеж представляет собой металлическую Г-образную конструкцию, сделанную из прочной стали. В конструкции предусмотрены специальные отверстия для её совмещения с самим автогенератором. Кроме того, крепежная планка оснащена технологическим вырезом, в который вставляется винт для выставления соосности устройства относительно блока цилиндров.

Нижнее крепление генератора представлено в виде специального металлического кронштейна с технологическими отверстиями (в самом кронштейне и в ответной части автогенератора). Через эти крепления проходит болт, который жестко соединяет элементы воедино. Это необходимо для того, чтобы избежать вибраций и проскальзывания ремня во время работы двигателя.

При замене автогенератора на автомобилях ВАЗ классического и переднеприводного (08, 09, 99) семейств, а также Нив моделей 21213 и 21214 с карбюраторными двигателями, на более мощные, необходимо учитывать несколько моментов:

Размеры шкивов отличаются (необходимо покупать шкив под 8-клапанный мотор).
Для автомобилей «Нива» допускается выбирать специальную U-образную планку для переноса автогенератора наверх. При такой модификации в устройство попадает меньше влаги и грязи, что положительно сказывается на сроке службы.
Установочные рамки отличаются (под автогенератор старого или нового типов).
Для установки мощных электрогенераторов на карбюраторные авто, провод возбуждения (клемма L) следует подключить через сопротивление (330Ом 5В), это необходимо для реализации возбуждения устройства при запуске мотора.

Установка генератора с последующей регулировкой

Занимаясь установкой генератора на ВАЗ 2109 (не важно инжектор или карбюратор) и другие модели, обязательно проверяют, подходят ли купленные фиксаторы, болты и гайки к установочным местам. Также нельзя забывать о том, что монтажные отверстия на электрогенераторах старого образца отличаются от новых

Поэтому при установке современного автогенератора на переднеприводные модели первых поколений (08, 09, 99) следует приобретать соответствующий крепеж.

Установочное крепление генератора нельзя брать с Гранты или Приоры. Калиногенератор можно взять новый и никаких дополнительных переделок не потребуется, а вот монтажные пластины обязательно берут типа 21082. Кроме этого, потребуется докупить шкив 2110 и натяжитель типа 21082.

Процесс установки идентичен процессу снятия. Если стандартные планки износились, то их меняют на новые, для этого потребуется выкрутить несколько болтов и установить новые планки.

При установке электрогенератора начинают с нижней крепящей пластины, закручивают (но не до конца) фиксирующий болт (не забывают поставить втулку), накидывают ремень на шкив и переходят наверх. Чтобы зафиксировать автогенератор, устанавливают верхнее крепление, но не закручивают его до конца. Затем вставляют натяжную планку. После закручивают натяжной болт, проверяя натяжение ремня.

Ремень не должен прогибаться больше чем на 1-1,5 см при нажатии на него с усилием в 10 кгс. Соблюсти данные показатели в гаражных условиях достаточно сложно, поэтому ориентироваться стоит на зазор между рамкой и натяжным болтом в 15–20 мм. Между натяжной рамкой и винтом (со стороны резьбы) должен быть небольшой зазор (в 15–20 мм). Затем проворачивают ключом коленвал двигателя на два оборота и следят за положением ремня и его натяжением.

Если после контрольного проворота двигателя ключом зазор изменился, то следует подтянуть болты, фиксирующие электрогенератор. Как только после контрольного проворота коленвала ключом, зазор остается прежним, а ремень слегка прогибается при нажатии на него — окончательно закручивают болты верхнего и нижнего креплений, выполняют контрольный проворот коленвала на два оборота, подключают провода к электрогенератору и запускают мотор.

Если при запуске двигателя ремень не издает паразитных шумов и не свистит, а уровень зарядки соответствует норме, то процедура установки выполнена правильно. Если же появляется свист, то, скорее всего, ремень перетянут и его следует ослабить.

Видео о подтяжке и настройке ремня:

Установка генератора от 2110 на 2109/08/99 – видео:

Как открутить гайку?

Для фиксации ротора я иногда использую самодельный съемник по типу заводского. Сделал я его из старых ненужных железок, а работает он не хуже заводского.

Если не жалко денег — можете купить себе заводской. Он недорогой и в работе проще паренной репы: вставил штифты в специальные отверстия ротора, упер рычаг во что-нибудь и преспокойно открутил гайку. Кстати, такие фиксаторы продают не только в магазинах запчастей, но и в магазинах электроинструментов.

В магазинах электроинструментов данный девайс торгаши позиционируют как универсальный ключ для отворачивания гаек на «болгарках» (УШМ). Он так и называется: «универсальный ключ для УШМ». Стоит он всего 160 рублей, а родной, якобы «правильный» — 350 рублей.

Если будите покупать себе такой же — подрежьте сразу ему штифты, а то они в стоке очень длинные и при работе могут повредить обмотки генератора.

Обследуем со всех сторон скутер на предмет нахождения на нем генератора, снимаем с него кожух и крыльчатку охлаждения.

Отворачиваем болтики и снимаем крыльчатку с ротора.

Немного отвлекусь: не теряйте болтики, которые крепят крыльчатку к ротору, а лучше всего сразу уберите их. Мне доводилось ремонтировать скутер, хозяин которого потерял родной болтик и вместо него закрутил другой, а он оказался немного длиннее и при запуске двигателя порвал обмотки.

Болтик то был длиннее родного всего на несколько миллиметров.

Фиксируем ротор и отворачиваем гайку. Как я уже говорил: в своей работе я иногда использую самодельные инструменты, в данном случае — съемник.

Отворачиваем гайку и извлекаем ее вместе с шайбой из ротора. Если шайбы там не окажется значит до вас там кто-то уже успел поковыряться…

Идеи для доработки генератора и их реализация

Одним из вариантов доработки агрегата является установка трехуровневого регулятора напряжения.

Как выполнить эту задачу:

Сбросьте клемму с аккумуляторной батареи. Вам надо открутить гайку М6 на агрегате, для этого придется воспользоваться ключом S10, а также отвести в сторону провода.
Затем колодку типа «мама» необходимо будет сдернуть, после чего, поддев три защелки, необходимо демонтировать пластмассовый кожух устройства.
Выкрутите два болтика, которые фиксируют сам узел, демонтируйте разъем и извлеките его. На этом же этапе надо будет выкрутить еще одну гайку М6 и немного доработать с помощью напильника торцы дистанционной втулки. Это позволит обеспечить лучший контакт устройства с диодным мостом.
После этого установите щеткодержатель на место регуляторного механизма. Для этого надо немного уплотнить отверстие, через которое входит проводка, для этого используйте герметик.
Когда пластмассовый кожух будет доработан, его можно поставить на место.
Уложите новый кабель вдоль уже имеющейся проводки к тому месту, где будет расположен новый регулятор. Зафиксируйте его хомутами. Чтобы контакт трехуровневого регулятора с массой, то есть кузовом автомобиля, был наиболее качественным, можно сделать шунт, соединив им корпус агрегата с новым регулятором.
Теперь вам остается только прикрутить на место остальные провода и завести мотор, чтобы проверить работоспособность регулятора с включенными потребителями напряжения. При проверке необходимо активировать все оборудование — магнитолу, оптику, отопитель, обогрев стекла и т.д (автор видео — Павел Дорохов).

Особенности регулировки ремня генератора

Для стабильной работы генератора приводной ремень должен быть натянут в соответствии с мануалом. Слабое натяжение приведёт к пробуксовке ремня, и аккумулятор будет заряжаться не полностью, что приведёт к его выходу из строя. При повышенном потреблении энергии аккумулятор может сесть даже при кратковременной остановке.

Нужно слегка ослабить контргайку на натяжной планке. Если этого не сделать, не получится провернуть регулировочный болт. Если мешает бачок омывателя, можно его демонтировать, но это не обязательное условие;
Вращая болт натяжителя, следует добиться момента оптимального натяжения клиновидного ремня генератора;
В завершении процедуры остаётся с усилием закрутить контргайку на натяжной планке;
Остаётся лишь проверить натяжение ремня.

Процедура проверки должна проводиться в обязательном порядке, чтобы убедиться в корректно выполненной работе по натяжению ремня. Нужно включить зажигание и осмотреть приборную панель, где должна загореться лампочка зарядки аккумулятора. После этого нужно завести мотор и дать машине поработать на холостом ходу. Если лампочка заряда аккумулятора погаснет через несколько секунд, значит ремень натянут правильно. Если же лампочка будет периодически зажигаться и гаснуть, то стоит натянуть ремень сильнее.

Регулировку ремня может выполнить даже начинающий автолюбитель. Главное — строго следовать пунктам инструкции и проводить диагностику натяжения ремня.

Замены генератора можно избежать, если вовремя проводить профилактику данного узла. Не стоит вспоминать про генератор, когда он полностью перестанет выполнять свою работу, иначе можно вывести из строя даже новый аккумулятор.

Диагностика узла

Проверка работоспособности генераторного узла производится с помощью тестера — мультиметра.

Как проверить агрегат своими руками:

Сначала тестер необходимо настроить в режим диагностики замера постоянного напряжения. После настройки нужно произвести проверку рабочих параметром аккумулятора авто. В соответствии с техническим регламентом, уровень напряжения на клеммах должен варьироваться в районе 11.9-12.6 вольт. Допускается незначительное отклонение от этих пределов в меньшую сторону, но только в таком случае, если в автомобиле используется более количество потребителей энергии.
Операцию по проверку нужно выполнять с помощником. Когда помощник заводит мотор, нужно также проверить напряжение. Если диагностика показывает снижение этого параметра, то это свидетельствует о том, что агрегат либо вышел из строя, либо функционирует некорректно. Это означает, что один из его компонентов подлежит замене.
В том случае, если значение напряжения превысило 14.5 вольт, при этом параметр не снижается, это может привести к выкипанию раствора электролита в аккумуляторе (видео обнародовано каналом Автоэлектрика ВЧ).

Как устранить неисправности генератора седьмой модели ВАЗ?

Устранение неполадок в работе устройства подразумевает снятие и разборку агрегата для выявления вышедших из строя составляющих.

Как разобрать и отремонтировать узел:

Для начала надо выкрутить гайку, с помощью которой крепится шкив. При откручивании необходимо поддерживать роторный механизм, в противном случае возможно его проворачивание.
Когда гайка будет откручена, шкив убирается в сторону, затем извлекается крыльчатка вместе со шпонкой с шайбами. Когда шкив будет демонтирован, нужно также отсоединить реле регуляторного устройства. Для выполнения этих действий надо выкрутить винты крепления и отсоединить колодку с проводами. Затем сам регулятор напряжения можно будет извлечь с механизмом щеток.
Когда регулятор будет демонтирован, необходимо открутить гайки, с помощью которых крепится крышка агрегата. Саму крышку после этого можно будет убрать, затем нужно извлечь втулку.
На следующем этапе нужно будет произвести диагностику работоспособности подшипникового устройства. Попробуйте покрутить подшипник, не извлекая его. Если вы заметили, что во время прокручивания образуется зазор, то механизм необходимо будет заменить, для снятия следует открутить устройство гаечным ключом на 8.
После этого нужно будет снять роторный механизм из места монтажа. На практике сделать это не так просто, особенно, если под рукой нет вспомогательных инструментов. Так что вам необходимо будет взять два бруска небольших размеров и закрепить их у края задней крышки. При помощи выколотки, которая должна быть изготовлена из мягкого металла, роторный механизм выбивается из места установки. Если при выбивании вы случайно повредили крышку, то для ее восстановления можно попробовать обработать точильным камнем.
Затем проверяется задний подшипник, для его так же, как и передний, нужно покрутить. При наличии зазоров подшипник подлежит замене. Также подшипник надо менять, если его состояние в целом неудовлетворительное. Для демонтажа устройства желательно использовать съемник.
Далее, надо будет снять диодный мост, для демонтажа данного устройства потребуется открутить гайки, которые крепят его блок и выводы на обмотке. Сделав это, можно вытащить болты, которые фиксируют статорный механизм, затем диодный мост можно снять. Теперь можно проверить целостность обмотки — если диагностика показала наличие повреждений на ней, например, обрыв провода, то можно попытаться перемотать обмотку. Но, как правило, перемотка не помогает, поэтому обмотку, вероятнее всего, придется менять.
Теперь надо будет открутить еще одну гайку, а затем мост можно без проблем демонтировать. Если диоды перегорели, то мост надо менять на новый.
На завершающем этапе выкручивается винт, который крепит конденсатор, само устройство после этого извлекается и при необходимости меняется.

Устройство электрогенератора

Внутреннее строение автогенератора очень похоже на типичный электромотор, но с определенными отличиями. Причем отличия в детали присутствуют как внешние, так и внутренние. Так, в схеме автогенератора имеются такие элементы как:

специальный регулятор напряжения;
выпрямительная сборка (диодный мост).

В обычных электромоторах вышеуказанные элементы присутствуют редко, а их наличие зависит от отрасли и специфики применения электромоторов. А вот в автогенераторах наличие таковых электронных узлов просто необходимо, так как без них могут возникать скачки напряжения, а также превышение границ предельно допустимого напряжения. Сильно завышенное или заниженное напряжение в бортовой сети негативно сказывается на состоянии бортовой сети, вплоть до возгорания электроприборов в салоне (магнитолы, сабвуфера, сигнализации и т.п.).

В основе автогенератора лежит ротор, на котором расположена первичная обмотка с частями, образующими полюсы. При работе на обмотке возникает магнитное поле в результате подачи электрического напряжения от аккумулятора. Ротор устанавливается в корпус на специальные подшипники, также на роторе закрепляются: шкив для ремня и крыльчатка с лопастями для охлаждения.

Вторым основным элементом автогенератора является статор, он представляет собой круглую металлическую деталь (сердечник) со специальными пазами, через которые пропускается вторичная обмотка (медная нить). Также в конструкции присутствуют графитовые щетки, которые отвечают за передачу напряжения на обмотку.

Для регулировки и вывода полученного напряжения используется диодный мост (преобразует переменный ток в постоянный) и регулятор напряжения (не допускает повышенного или пониженного напряжения). Внешняя составляющая автогенератора представляет собой вентилируемый металлический корпус, усиленный ребрами жесткости и имеющий специальный крепеж для монтажа в подкапотное пространство.

Как своими руками снять агрегат?

При обнаружении неисправностей в работе генераторного устройства необходимо произвести снятие агрегата для его дальнейшего ремонта или замены. Если же генератор ремонту не подлежит, что бывает крайне редко, то вам полезно будет узнать, как демонтировать узел для его смены.

Итак, как поменять агрегат самостоятельно:

Сначала нужно открыть капот и отключить клеммы аккумуляторной батареи, а затем отсоединить разъем с подключенным проводом от агрегата.
Затем необходимо демонтировать изоляционный чехол от аккумулятора и немного ослабить крепление устройства. Ослабив гайку ролика натяжителя, вы сможете демонтировать приводной ремень.
После этого вам потребуется гаечный ключ на 17, с его помощью нужно будет открутить регулировочную планку и снять ее.
Теперь следует выкрутить гайку крепления с нижней стороны, а затем извлечь из посадочного места болт со втулкой. Выполнив эти действия, вы сможете демонтировать генераторный узел (автор видео — Роман Романов).

Назначение генератора

Электрогенератор в автомобиле является одним из важнейших элементов, так как именно он обеспечивает бесперебойную работу электрической бортовой сети и заряд аккумуляторной батареи. Все АКБ, устанавливаемые в автомобилях, не предназначены для постоянного питания без подзарядки основных электронных узлов в автомобиле (сюда относятся: фары, сигнал, дворники, музыка, мотор отопителя и т.п.). Генератор же в этой связке играет большую роль, преобразуя механическую энергию в электрическую и заряжая электронную батарею.

Принцип работы электрогенератора достаточно простой. Его основной задачей является выработка электроэнергии и подача её на контакты АКБ. В действие генератор может приводиться только при работающем двигателе, но несколькими способами:

через индивидуальный ремень;
через общий ремень дополнительных агрегатов.

Индивидуальный ремень (или ремень доп. агрегатов) с одной стороны закрепляется на шкиве генератора, а с другой – на шкиве коленвала или промежуточного вала двигателя. Крепление генератора может быть разным:

на 2112 оно расположено снизу;
на «классике» – посередине;
на автомобилях УАЗ крепление находится наверху.

Во время работы двигателя крутится коленвал (или промвал), который через ремень передает энергию на электрогенератор и раскручивает его. Полученная энергия преобразуется в электрическую и поступает на контакты аккумуляторной батареи, тем самым поддерживая стабильное напряжение АКБ и предохраняя ее от разряда и выхода из строя.

Аккумуляторная батарея выполняет роль своеобразного накопителя, который постоянно накапливает и отдает электрический ток в бортовую сеть машины. При неработающем двигателе АКБ не получает подзарядки и работает в режиме отдачи. Многим автолюбителям знакомы ситуации, когда двигатель еле-еле крутит, а фары светят достаточно тускло. В таких случаях неопытные водители сразу начинают грешить на аккумуляторную батарею или другие электронные узлы автомобиля. Однако виновника не всегда так легко найти, потому что проблемы могут быть как с АКБ, так и с самим генератором или электропроводкой.

Не стоит волноваться раньше времени. Если автомобиль стоит на улице длительное время и не заводится, то аккумуляторная батарея самопроизвольно разряжается, и это абсолютно нормально. Особенно часто такие проблемы возникают при длительной стоянке машины зимой, когда отрицательные температуры оказывают негативное влияние на состояние АКБ.

Если же автомобиль не простаивает на улице, а постоянно заводится и ездит, то вышеуказанные проблемы (когда мотор еле-еле крутится) могут быть вызваны следующими факторами:

серьезные проблемы с электроникой (утечки тока, некачественные соединения и т.п.);
плохое состояние аккумуляторной батареи;
трещина в креплении генератора (на ВАЗ 2107 и 21213 часто встречается);
неисправности в электронной части электрогенератора;
растяжение ремня, неправильная установка или ослабленное верхнее и/или нижнее крепление генератора (на ВАЗ 2110 и других переднеприводных ВАЗах проблема встречается достаточно часто).

Признаки неисправности генератора

Генератор на ВАЗ 2110 имеет средний ресурс около 80-100 тыс. км, после чего возможны сбои в его работе. Причин поломок может быть много: подшипники генератора, щетки, обмотка и т.д.

В результате неисправностей на бортовую сеть подается слабый ток

В этом случае важно обращать внимание на следующие признаки:

на приборной панели появляется значок аккумулятора (указывает на то, что батарея не заряжается);
при включении света фары горят неярко или свет пульсирует (нестабильное напряжение);
включение дополнительного оборудования приводит к тому, что подсветка приборной панели тускнеет;
нагрузка на бортовую сеть приводит к тому, что вентилятор печки работает слабо и т.д.

Данные признаки говорят о том, что генератор не способен питать бортовую сеть, электричество берется от АКБ

Также важно понимать, что при выходе генератора из строя или сбоях в его работе возникают проблемы с зарядом АКБ, в результате чего батарея быстро разряжается.. В конечном итоге, отсутствие искры на свечах зажигания приведет к тому, что двигатель заглохнет

В подобной ситуации необходимо снимать генератор, так как можно после демонтажа устройства разобрать генератор, выполнить его проверку, ремонт (например, заменить щетки) или осуществить полную замену на новое или исправное устройство

В конечном итоге, отсутствие искры на свечах зажигания приведет к тому, что двигатель заглохнет. В подобной ситуации необходимо снимать генератор, так как можно после демонтажа устройства разобрать генератор, выполнить его проверку, ремонт (например, заменить щетки) или осуществить полную замену на новое или исправное устройство.

Детальная инструкция, как снять генератор своими руками на примере генератора ВАЗ 2107

Пошаговая схема снятия генератора ВАЗ 2107 выглядит так:

До начала работ необходимо полностью обесточить автомобиль, для этого нужно просто снять минусовую клемму от аккумулятора;
Снимается защита двигателя с правой стороны и брызговик;
От генератора нужно отсоединить все провода, запомнив при этом их расположение (если у вас имеется схема установки, можно не запоминать);
Теперь необходимо отсоединить генератор от корпуса двигателя (с этим определённо возникнут трудности);
Достаём генератор. Если он не откручивается, заливаем крепления вэдэшкой, а болт выбиваем с помощью молотка (бить нужно не сильно, иначе можно вырвать крепления).

Часто для снятия генератора в сборе с креплениями приходится снимать радиатор охлаждения. Только не стоит извлекать его наружу и демонтировать все патрубки радиатора, достаточно просто отодвинуть его в сторону, чтобы получить доступ к кронштейнам. Устранив все препятствия, можно легко достать генератор с креплениями.

Иногда снятие и установка генератора проходит по более простой схеме, это случается при замене относительно нового генератора на более мощный или когда автомобиль ещё новый. В этом случае некоторые специалисты умудряются вытащить его через правую колёсную арку. Процедура снятия ни чем не отличается от вышеизложенной, только не нужно будет снимать радиатор. Для извлечения генератора через колёсную арку нужно вывернуть руль до упора. Перед тем, как достать генератор не забудьте снять приводной ремень со шкива.
