Замена цепи грм уаз патриот двс 409

Принцип функционирования

Устройство состоит из металлического корпуса цилиндрической формы, подключенного к масляной магистрали. В нем находится подвижный плунжер, укомплектованный вспомогательной пружиной. Транспортировочный стопор, предусмотренный в конструкции узла, используется при монтаже или хранении снятой детали.

После запуска двигателя рабочая жидкость подает во внутреннюю полость натяжителя, в результате чего тело плунжера выдвигается из корпуса.

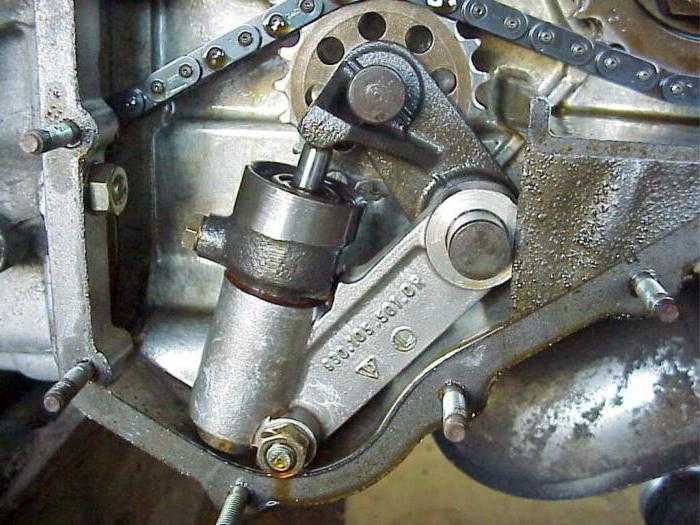

Элемент оказывает воздействие на специальный башмак либо на рычаг натяжного приспособления (в зависимости от модели двигателя ЗМЗ 409).

Плунжер способен перемещаться назад вследствие гашения колебаний цепи. Изменение частоты вращения вызывает колебание привода газораспределительного механизма. Усилие передается на стержень плунжера и на башмак. В конструкции кожуха предусмотрен шариковый обратный клапан, перекрывающий масляный канал.

Колебания гасятся за счет сжатия пружины и фильтрации смазывающей жидкости через щель между корпусом и плунжером. Специальное кольцо, предусмотренное в конструкции узла, автоматически ограничивает обратный ход плунжера по мере износа цепного привода распредвалов.

Как поменять?

Если наблюдаются вышеописанные симптомы, необходима срочная замена гидронатяжителя цепи. Для этого нам понадобится новый элемент, а также набор головок. При помощи ключа на 10 откручиваем штуцер трубки охлаждения ГБЦ и отводим ее вверх.

Далее находим две крепежные гайки самого натяжителя. Откручиваем их тем же ключом. Берем руками за выступающую часть механизма и извлекаем его из посадочного места. Стоит отметить, что гидронатяжитель цепи имеет свою прокладку, которую тоже необходимо заменить. Перед установкой нового элемента тщательно промазываем посадочные места силиконовым герметиком. Устанавливаем прокладку и закручиваем болты. Кстати, перед установкой необходимо извлечь транспортный стопор. Этот элемент нужен для исключения разрядки натяжителя (чтобы плунжер не вышел из корпуса) при его транспортировке. Чтобы «зарядить» элемент и привести его в рабочее состояние, после сборки нужно нажать минусовой отверткой на деталь с большим усилием. В итоге корпус гидравлического натяжителя под действием пружины переместится в крышку до упора.

Сам же плунжер произведет должное натяжение цепи через звездочку или башмак (в зависимости от конструктивных особенностей двигателя). Перед «зарядкой» нужно тщательно закрутить все болты. Иначе это приведет к преждевременному расклиниванию элемента. Не забудьте установить обратно штуцер. После установки запускаем двигатель и проверяем его на предмет посторонних звуков.

Неисправность

Неисправность может быть неожиданной, а может сообщать о своем существовании заранее, по этой причине лучшая рекомендация, это просто слушайте свой автомобиль. И не стоит говорить что УАЗ это собрание звуков, разных и странных. Это не вполне так. Машину нужно не только гонять, но и обязательно прислушиваться к ней. У наездников не ходят ни УАЗы не MB G-klasse.

Проявление неисправности

Похолодание часто является катализатором поиска неисправности, и в моем случае это было именно так. Появилось легкое посвистывание, такой соловей под капотом. По звуку было принято решение что источник звука это ремень либо ролики, а значит нужно разбирать.

Снятие гидронатяжителя цепи

Алгоритм замены натяжителей на силовых агрегатах ЗМЗ 409, установленных на внедорожниках Patriot с механической коробкой передач:

Для снятия устройств натяжения потребуется накидной гаечный ключ с размером зева 12 мм и отвертка с плоским жалом. Чтобы поменять верхний узел, нужно отвернуть 2 болта. Корпус устройства удерживается рукой, поскольку изделие выталкивается из посадочного гнезда усилием сжатой пружины.
Снять крышку и вытащить из штатного отверстия изношенный элемент. При демонтаже устройства рекомендуется осмотреть башмаки и звездочки, поскольку износ элементов повышает шумность работы цепного привода распределительных валов.
Для фиксации корпуса при дальнейшей разборке используются губки тисков, разведенные на расстояние 19 мм. Категорически запрещается зажимать кожух, поскольку материал деформируется и трескается.
Выкрутить плоской отверткой резьбовую пробку с установленным внутри клапаном.
Вытащить из полости корпуса пружину, а затем выдвинуть плунжер.

Из чего состоит гидронатяжитель.

Нижний натяжной узел снимается и разбирается по аналогичной схеме. Перед началом демонтажа рекомендуется приготовить ветошь или тряпку, поскольку из канала выльется 15-20 мл моторного масла.

Снятые крышки натяжителя необходимо промыть бензином и выкрутить болт, закрывающий технологический канал. Резьба очищается от загрязнений, покрывается густой смазкой, а затем болт закручивается на место.

Метки: зарядка гидронатяжителя, установка гидронатяжителя цепи

Комментарии 22

веришь нет, обычный кухонный нож маленький который уже на половину сточеный и не нужен с ключем на 19, 30 секунд и готово))

когда первый раз заряжал порезался не отрицаю)после были десятки раз перезарядки и миновало)

При заворачивании крышки я устанавливаю корпус гидронатяжителя в тиски, губки которых разведены на ширину шлицов. Очень легонько зажимаю и потом ладошкой закрутить гораздо удобнее.

в тиски опасно, можно и деформировать…

Ни в коем случае не затягивать! Тиски нужно свести ровно насколько, чтобы не проворачивался корпус.С дуру можно что угодно деформировать

Привет. А какой комплект ГРМа можешь посоветовать для замены?! Е3.

Как заказать? И что за грм

Заказать можно только тут.magazin4x4.ru/avtozapchasti/komplekty-grmтам где написано «Втулочно-роликовая цепь Platinum» это комплекты Родоса.

Интересно, какие из них лучше

Чото я не врублю, как это заказывать, по предоплате что ли, и надо зарегистрироваться на сайте?

Впервые в интернет магазин попали? Позвоните хотя бы или на почту напишите.

Да впервые, чтобы написать надо зарегистрировать на сайте, а не получается

+79612511007 Андрей, это хозяин магазина.

Да не за что, владельца знаю лично. Можно спокойно у него брать.

Как заказать? И что за грм

Бро в поиске бонтрейд найди там компенсы бомба появились))

Бро, это соседский УАЗ, там всё что можно старое оставляется, вся грм что и стояла…

Для зарядки натяжителей есть специальный патрон с кантиком для ужержания стопорного кольца, но это ладно, кому как нравится. Просто когда в неопытных руках он выстреливает в руке так, что никто не найдет )))

А по поводу холостого хода гидрика, очень качественно получилось снять и объясгить, отличная работа, спасибо.

» Как правильно зарядить

На двигателе установлено два гидронатяжителя одинаковой конструкции — для верхней и нижней цепей.

Снятие гидронатяжителей ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

Отсоединяем шланг вакуумного усилителя тормозов от впускного трубопровода.

Для удобства работы с гидронатяжителем снимаем топливный насос и отводим его в сторону, не отсоединяя шлангов (см. Снятие топливного насоса).

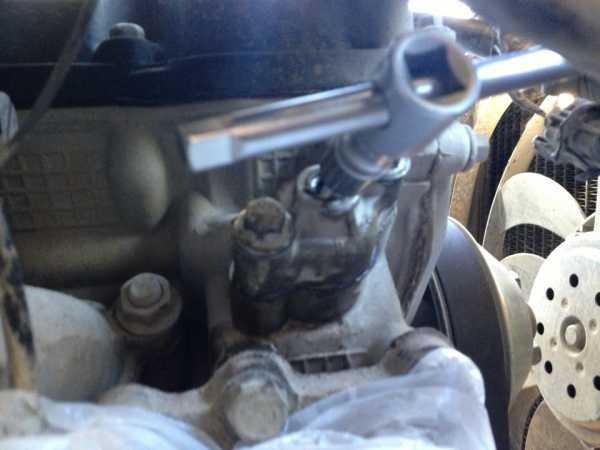

Ключом на 12 отворачиваем два болта крепления крышки.

ВНИМАНИЕ Отворачивая второй болт, придерживаем крышку гидронатяжителя рукой (она поджата изнутри натяжителем). Аккуратно поддев ножом, снимаем уплотнительную прокладку крышки. Аккуратно поддев ножом, снимаем уплотнительную прокладку крышки

Аккуратно поддев ножом, снимаем уплотнительную прокладку крышки.

Аналогично снимаем нижний гидронатяжитель.

Сводим губки тисков, оставив между ними зазор 19 мм.

ВНИМАНИЕ Не сжимайте в тисках корпус натяжителя. Разбирая сразу два гидронатяжителя, не перепутайте их плунжерные пары, так как они подобраны с определенным зазором. Установив корпус натяжителя в тиски, как в зев ключа, отверткой с широким лезвием

Установив корпус натяжителя в тиски, как в зев ключа, отверткой с широким лезвием.

Вынимаем из корпуса пружину.

. и плунжер Промываем все детали в бензине или керосине, продуваем сжатым воздухом и смазываем моторным маслом.

Из стального листа толщиной 0,8–1,0 мм вырезаем полосу (шириной 10–15 мм и длиной 25 мм). Круглогубцами или на оправке сгибаем ее в кольцо диаметром как у плунжера.

Устанавливаем плунжер в корпус.При необходимости, тонкой отверткой поправляем запорное кольцо.

Отверткой нажимаем на дно, утапливая плунжер до упора.

Изготовленной оправкой фиксируем стопорное кольцо в корпусе гидронатяжителя.

В плунжер устанавливаем пружину, а сам корпус – в тиски.

Преодолевая сопротивление пружины, заворачиваем клапан в корпус гидронатяжителя. Отверткой затягиваем клапан, удерживая корпус в тисках (как при разборке).

У правильно заряженного натяжителя плунжер должен удерживаться в корпусе.

Чтобы гидронатяжитель не разрядился , не нажимайте на выступающий конец плунжера, а после установки гидронатяжителя в канал головки блока — на сам натяжитель.

Разрядка гидронатяжителей ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ Устанавливаем гидронатяжитель в заряженном состоянии, смазав канал в головке блока и, при необходимости, заменив поврежденную прокладку крышки. После установки крышки приводим гидронатяжитель в рабочее состояние — разряжаем . Для этого.

. ключом на 12 выворачиваем пробку из крышки гидронатяжителя.

Отверткой через отверстие нажимаем на натяжитель, который разрядившись , вытолкнет отвертку.

Замена гидронатяжителей ЗМЗ 409 — УАЗ Hunter, 2.7 л., 2008 года на DRIVE2

За год владения автомобилем, шум и грохот в моторном отсеке порядком достал. Все началось с банальной замены ремней и ролика натяжителя. Ремни поставил BOSCH, ролик усиленный. При замене, стало ясно, что подшипники генератора также просят скорейшей их замены-заменил, собрал все на место, завел, радости не было придела — мотор шепчет!Но как только закончились прогревочные обороты и мотор вышел на обычный холостой ход, радость закончилась! С правой стороны мотора стало постепенно наростать торохтящее бряканье (до этого я его не замечал т.к. гена и ролик гремели похлеще) Дело было явно в натяжении цепей!

Покурил форумы, узнал много интересного и решил отделаться малой кровью, поменяв гидронатяжители цепей. Процесс на фото:

Типа ;Гараж Особого Назначения

Ослабляем центральный болтик ключом на 12, после откручиваем боковые ключом на 10

Снимаем крышку и видим…его

Извлекаем старца, вернее он сам выпрыгнет и развалится))

Перед установкой нового гидрика, ОЧЕНЬ аккуратно снимаем с него стопорное кольцо и не вкоем случае не нажимаем ему на шток! В противном случае он разрядится и придется его муторно заряжать обратно!(пробовал на старом-не вышло)Смазываем гидрик маслом и вставляем на место…

Немного промазываем прокладку крышки герметиком ставим все на место и затягиваем болты, выкручиваем центральный болтик…

Вставляем в отверстие шестигранник(или отвертку), упираем его в донышко гидронатяжителя и давим на него, после взведения он должен вытолкнуть инструмент!

С нижним гидриком все тоже самое, если кузов лифтован, то замена еще проще, в зазоре между кузовом и рамой — отлично проходят руки и ключи!

Цена вопроса: 500 ₽ Пробег: 83000 км

Page 2

Типа ;Гараж Особого Назначения

Ослабляем центральный болтик ключом на 12, после откручиваем боковые ключом на 10

Снимаем крышку и видим…его

Извлекаем старца, вернее он сам выпрыгнет и развалится))

Цена вопроса: 500 ₽ Пробег: 83000 км

Где расположена цепь

Подобраться к цепи ГРМ не так просто. Потребуется полный разбор двигателя. А это серьезный процесс. Если автовладелец не разбирается в конструкции ГРМ, то рекомендуется обратиться в сервис-центр. Давайте глянем на схему расположения ремня ГРМ.

Сам же ремень установлен на коленвале и распредвале. Когда вращается шкив, затем вращение передается распредвалам. А регулировка натяжки совершается благодаря успокоителю внутри агрегата.

Похожая статья 126 двигатель ВАЗ гнет клапана или нет

Если работа успокоителя нарушена, устройство неисправно, то ремень может перескакивать с одного на три, четыре зуба. Работа движка будет нестабильной, а износ агрегата увеличится с каждым километром.

Поэтапная инструкция

Для начала следует установить Ниву Шевроле на ручной тормоз и демонтировать воздушный фильтр.
Отключите и сдвиньте в сторону трос воздушной заслонки, а также патрубки и электропривод.
Произведите демонтаж вентилятора, вал помпы, а также ремень генератора. Осмотрите ремень. Если на нем видны повреждения, то ремень следует заменить. Отсоедините защиту поддона и прочистите его переднюю крышку.
Гаечным ключом начните откручивать гайку храповика.
Демонтируйте клапанную пробку, а затем открутите шайбу винта шестеренки распределительного шкива.
Затем начните проворачивать коленчатый шкив, чтобы метки совпали на нем, а также на передней крышке ДВС. Также соблюдайте совпадение меток на корпусе подшипников и на шестеренках распределительного шкива.
Далее, необходимо демонтировать переднюю крышку мотора и вытащить успокоитель цепочки, а также открутить винт масляного насоса. Но вытаскивать его не нужно, достаточно только ослабить.
Затем следует снять механизм натяжения элемента. Для этого демонтируйте магистраль ММ, замените датчик давления и открутите гайки устройства. После этого натяжитель можно снять.
Демонтируйте винт на шестеренке распределительного шкива. Шестеренку можно снять. На этом разбор устройства закончен. Приступайте к монтажу новых деталей.
В первую очередь следует сменить сальник коленчатого шкива. Отработавший компонент нужно снять, а место установки зачистить от остатков старой детали. Возьмите новый сальник и смажьте его, для этого подойдет моторная жидкость. Установите его на место старого.
Теперь возьмите цепочку ГРМ и также смажьте ее. Сначала установите ее на шестеренки коленчатого шкива, потом на масляный насос и на распределительный вал. Цепь следует натягивать от звезде к звезде, при этом соблюдая положение шкивов по меткам.
Осуществите монтаж натяжного компонента ГРМ, гаечным ключом затяните все гайки. Сделав это, опять проверьте совпадение меток. Винты на шестеренках также затяните.
После этого коленчатый шкив следует провернуть несколько раз, чтобы еще раз проверить положение меток. Установите ремень генератора. Если старый износился, то установите новый ремень.
Далее, необходимо установить прокладку ГБЦ, предварительно смазав ее. Установите головку блока, после чего закрутите все штифты и гайки крышки. Произведите замену роликов, если есть необходимость. Всю последующую сборку проведите в обратной последовательности.

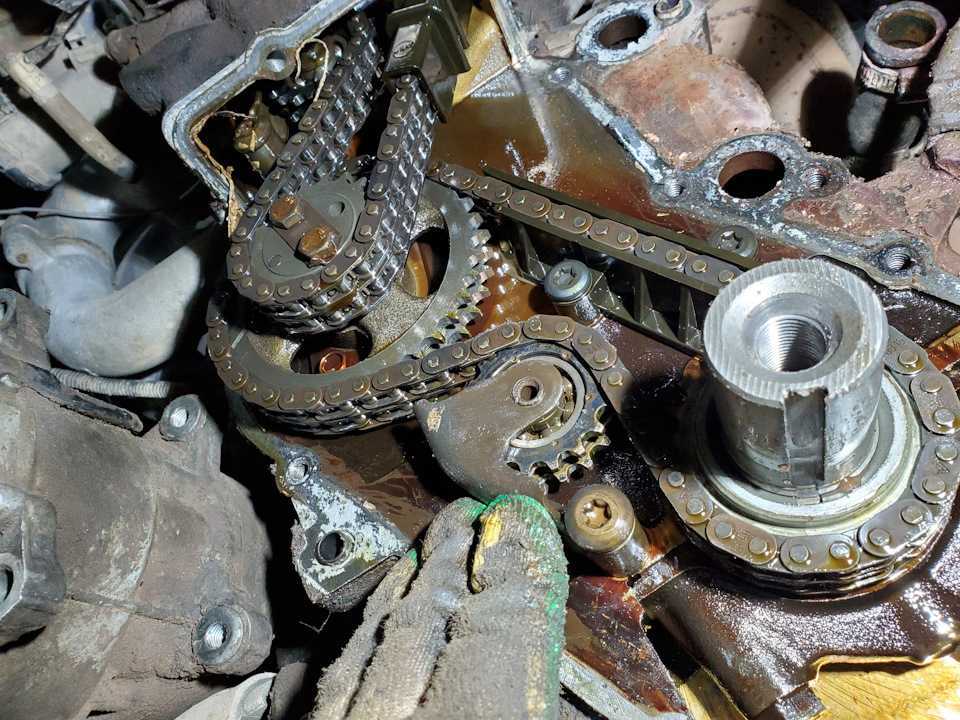

Снизу — старая цепь, сверху — новая

Метка на шкиве распредвала — должна быть напротив отлива на корпусе подшипников

Данная деталь

Конкретных сроков периодичности замены цепи ГРМ на Шевроле Нива не имеется. О растяжении детали свидетельствует характерный шум двигателя после того, как машина прошла 100 тыс. км или больше. Если цепь невозможно натянуть обычным способом либо она легко оттягивается от звездочки примерно на половину высоты зуба, это тоже свидетельствует о наличии проблем.

Критерием для замены может служить и проверка фаз.

Если метка на звездочке распределительного вала совпадает с меткой на корпусе подшипников РВ, а метка на шкиве коленвала в этот момент находится на 1 см ниже метки на передней крышке двигателя, цепь придется менять. То же самое нужно сделать при сколах втулок или обнаружении трещин щечек цепи Нивы.

Именно поэтому деталь нужно заменить. Слабая натяжка позволяет ей «проваливаться» между зубьями звездочек, создавая тот самый характерный шум двигателя. При колебаниях цепь может сломать успокоитель, уголок башмака, ограничительный палец.

Если же ненатянутая цепь газораспределения перескочит на пару зубьев, самой хорошей новостью в этот день станет заглохший двигатель Нива Шевроле. Либо же встреча клапанов с поршнями приведет к серьезной поломке мотора. Именно из-за этого рекомендуется чаще регулировать натяжение цепи на Шевроле Нива и заменять ее, как только нормально натяжка становится невозможной.

Регулировка натяжения цепи на бензопилах разных марок своими руками

Алгоритм настройки натяжения цепи для бензопил разных производителей является практически одинаковым. На некоторых бензопилах процедура несколько отличается, но вначале рассмотрим общий принцип настройки степени натяжения гарнитуры.

Первоначально необходимо убедиться в том, что инструмент нуждается в настройке степени натяжения. Оттянув гарнитуру от шины в верхней части, необходимо убедиться, что выступ хвостовика не превышает расстояние в 3-6 мм. Не забываем, что измерения и манипуляции по настройке необходимо проводить на остывшем инструменте, и только при положительной температуре окружающей среды.
Если цепь имеет значительное растяжение, то она не подлежит регулировке. Такую гарнитуру необходимо заменить или провести ремонт путем удаления нескольких звеньев.
Бензопила располагается на столе или прочих ровных поверхностях. Это необходимо для повышения удобства проведения процедуры. Когда работы выполняются в лесу, то понятно, что брать с собой стол для этого вовсе не обязательно.
Ослабеваем затяжку двух гаек ключом на «13» крепления шины. Причем это ослабление должно быть незначительным — не более половины оборота.
Переднюю часть шины необходимо поднять вверх по плоскости, удерживая в таком положении.
Далее находим регулировочный винт, расположение которого на разных моделях инструментов может отличаться, но находится он преимущественно рядом с местом соединения шины с корпусом бензопилы. Этот винт нужно вращать, чтобы отрегулировать величину натяжения режущей гарнитуры.
Вращение этого винта осуществляется при помощи отвертки или шестигранного ключа, что также зависит от формы шляпки. Перемещение винта по часовой стрелке способствует увеличению натяжения, а в противоположном направлении осуществляется ослабевание.
В процессе вращения винта необходимо проверять степень натяжения путем оттягивания цепи от шины в верхней части. Как уже упоминалось выше, значение выхода хвостовика звена должно быть не более 6 мм.
Проверяется режущая гарнитура также путем ее ручного перемещения по шине. Она должна перемещаться легко и без прикладывания физических усилий. Когда оттягивается цепь, и выступ хвостовика составляет 6 мм, но при этом гарнитура тяжело перемещается вручную, то необходимо еще ослабить ее натяжение.

Как только регулировка степени натяжения режущей гарнитуры бензопилы будет выполнена, необходимо затянуть гайки крепления шины. На этом процедура регулировки завершается, и можно приступать к работе инструментом.

Интересно знать! Регулировку натяжения цепи на бензопилах необходимо осуществлять не только при эксплуатации инструмента, но и при прохождении агрегатом процесса обкатки.

Визуальный пример того, как отрегулировать цепь на бензопилах марки Штиль, показано на видео ниже.

Как подобрать цепь по длине

При покупке новой запчасти нужно учитывать один параметр — длину, определяемую числом звеньев. Указанная величина зависит от типа двигателя, установленного на конкретном авто. У моторов рабочим объёмом 1,5 и 1,6 л (модификации ВАЗ 21061 и 2106) ход поршня составляет 80 мм, а в силовых агрегатах 1,3 л (ВАЗ 21063) этот показатель равен 66 мм. Соответственно, блоки двигателей 1,5 и 1,6 л выше, а цепь — длиннее:

версии ВАЗ 21061 и 2106 — 116 секций;
ВАЗ 21063 — 114 звеньев.

Количество секций новой запчасти можно выяснить без изнурительного пересчёта. Уложите цепь на плоскую поверхность, чтобы соседние звенья соприкасались. Если крайние секции выглядят одинаково, в цепи 116 звеньев. Деталь из 114 частей выдаёт одно последнее звено, повёрнутое под углом.

Что ломает башмаки?

ПОЧЕМУ УСПОКОИТЕЛЬ НЕ ВСЕГДА СПРАВЛЯЕТСЯ СО СВОЕЙ ЗАДАЧЕЙ

Снять крышку газораспределительного механизма на «Ниве» — не то, что на «Жигулях» — помучились. Зато когда сняли, поняли: не зря! Цепь неприглядно болталась, совершенно ненатянутая — где уж тут справиться с нею бедняге-успокоителю! А когда добрались до натяжителя, то и вопросы, казалось, отпали: вот он, виновник!

Вообще говоря, в разрушении башмака натяжителя цепи у двигателей «Жигулей» нет ничего нового. Но в последние годы таких случаев, по нашему опыту, стало больше. Многие считают, что причина — низкое качество контактной сварки опорной площадки с башмаком. Но всегда ли виновата только сварка?

У цепного привода есть свои (неприятные!) особенности. С одной стороны, цепь, состоящая из звеньев и шарниров между ними, очень гибкая — и в этом даже превосходит зубчатый ремень. С другой — цепная передача (такова уж ее природа), даже будучи в идеальном состоянии, работает с колебаниями, вызванными взаимодействием звеньев с зубьями.

Обратимся к рис. 1. Слева — круговая диаграмма фаз газораспределения двигателя VAZ 21213. Открытому положению клапана (впускного и выпускного) соответствует угол поворота коленчатого вала 232°. Точками А и Б отмечены его положения, при которых пружины клапанов сжаты с максимальной силой.

А справа — диаграмма действующих на пружины усилий для 1, 2, 3 и 4-го цилиндров. Внизу — суммарная картина. Усилия в цепи, приводящей распредвал, пульсируют. Когда рокер переваливает через вершину кулачка, усилие сжатой пружины уже не тормозит распредвал, а, напротив, помогает его вращению — это похоже на спуск с горки.

Такие моменты на диаграмме показаны стрелками. Натянутая цепь не позволяет звездочке 5 распредвала резко ускорить вращение (рис. 2б), а затем — резко замедлить (рис. 2в); последние две ситуации реализуются, если цепь не натянута, а успокоитель 6, как обычно в этом случае, сломан.

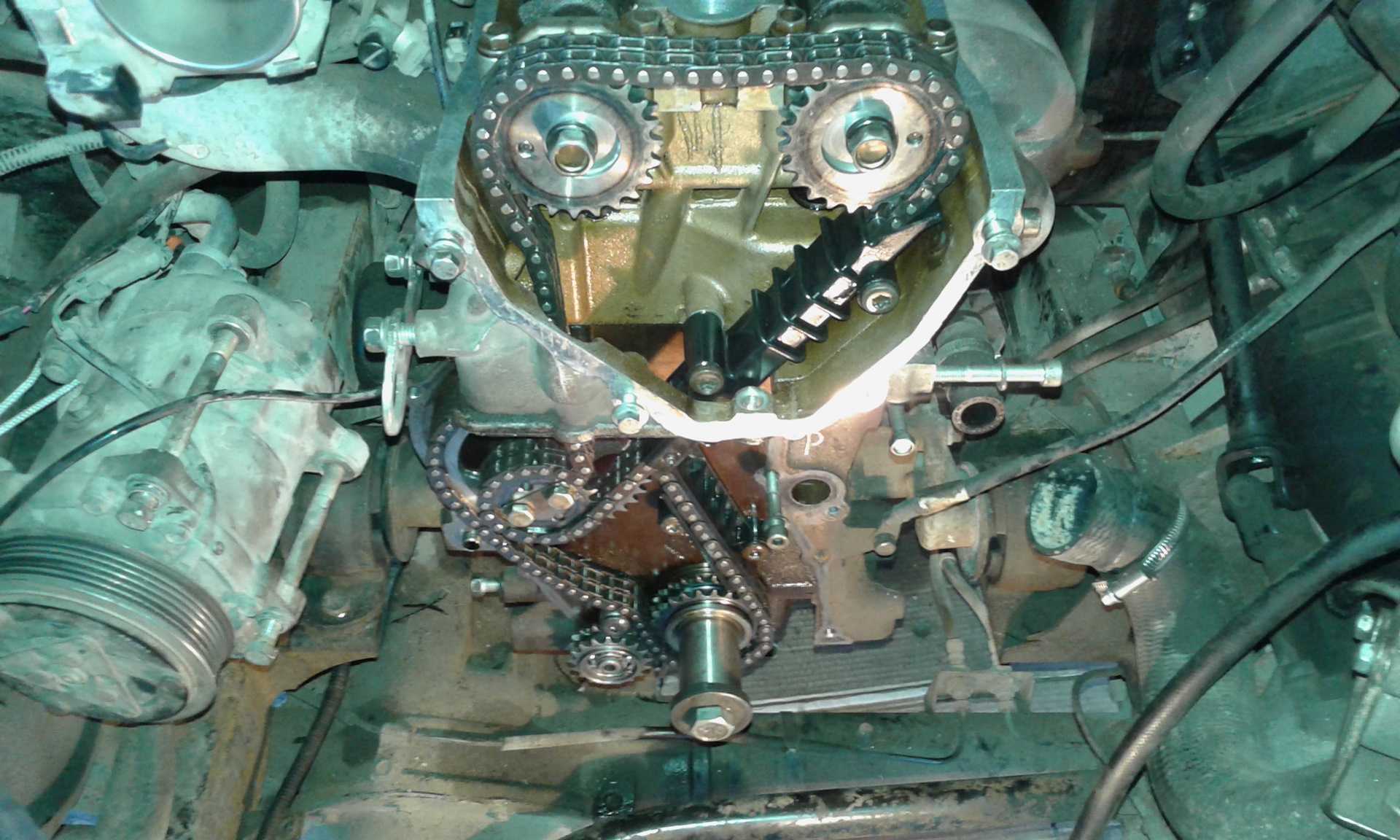

Как устроен ГРМ Патриота

ГРМ ЗМЗ-409 состоит из элементов:

шестеренка коленвала;
башмак натяжения цепи из пластика;
гидравлический натяжитель;
«верхняя» цепь;
ведомая шестеренка промвала;
малая ведущая шестеренка промвала;
опора болта башмака;
второй башмак натяжения;
второй гидравлический натяжитель;
шайба подавителя шума;
«нижняя» цепь;
спецметка на зубчатом колесе;
штифт;
«звездочка» впускных клапанов на распредвале;
верхний «успокоитель»;
«звездочка» выпускных клапанов распредвала;
вторая метка на зубчатом колесе;
средний и нижний «успокоители»;
M1, M2 – наглядные метки на блоке цилиндров.
