Стеклоподъемники ваз 2110: снятие, установка, ремонт.

Об устройстве стеклоподъемников ВАЗ 2107

Каждый водитель знает, что такое стеклоподъемник. В зависимости от марки и года выпуска автомобиля рассматриваемые устройства бывают двух типов: ручные и автоматические. Ручные имеют простую конструкцию, а автоматические приводятся в действие электродвигателем. Назначение электростеклоподъемников всем известно: регулировать микроклимат в салоне. Если зимой окна машины открываются редко, с наступлением весны необходимость открывать и закрывать их возрастает в несколько раз.

На заводе автомобили ВАЗ 2107 комплектуются стеклоподъемниками ручного типа. Это касается не только карбюратора, но и семиточечного впрыска. Схема работы механического привода окон реализована благодаря следующим элементам:

Ручка стеклоподъемника, которым управляет рука водителя или пассажиров.
Шестерня, одна из которых соединена с рукояткой, является ведущей, а вторая ведомой.
Ведомая шестерня подключается к тросу. С помощью троса стекло автомобиля поднимается и опускается.
В механизме есть ролики, которые действуют как упоры и направляющие, по которым движется трос.
Трос: тянет стекло вверх и вниз в зависимости от направления вращения ручки в салоне.

Инструкция по подключению

Для подключения кнопки механизма, поднимающего стекло, потребуется целый набор инструментов и материалов. Если установка будет выполняться на несколько дверей, то понадобится столько же наборов, сколько дверей.

В набор входит:

колодка «мама-папа», имеющая два контакта;
разъем для подключения;
2 клеммы типа «папа»;
2 клеммы «мама» большого размера и 7 небольших клемм;
клавиша свеклоподъемного механизма;
стакан и разъем для клавиши;
4 метра провода сечением 0,75;
7 пистонов для двери.

Электрическая схема подключения

Если клавиша для подъема стекла устанавливается непосредственно в двери, то ее установка будет состоять из следующих действий:

Перед работами следует обесточить машину, сняв минусовую клемму с аккумулятора.
Для доступа к механизму подъема стекла должна сниматься обшивка.
Кнопка стеклоподъемника установлена на водительской двери, от нее нужно протянуть проводку на те двери, где будут устанавливаться такие же клавиши.
На реле механизма стеклоподъемника находится черно-белый провод на 12 В. К нему следует присоединить 2 провода красного цвета на 12 В.
На двери авто находится голубой и серый провода, подключенные к моторчику стеклоподъемника. Приготовленные провода нужно присоединить к разъему блока: черно-белый к голубому проводу, а черный к серому.
К кнопке должны подключаться 5 проводов. За «массу» отвечает провод черного цвета; на красный поступает напряжение 12 В; черно-белый идет к голубому; белый — подсветка кнопок стеклоподъемников; к серому с блока подключается черный.

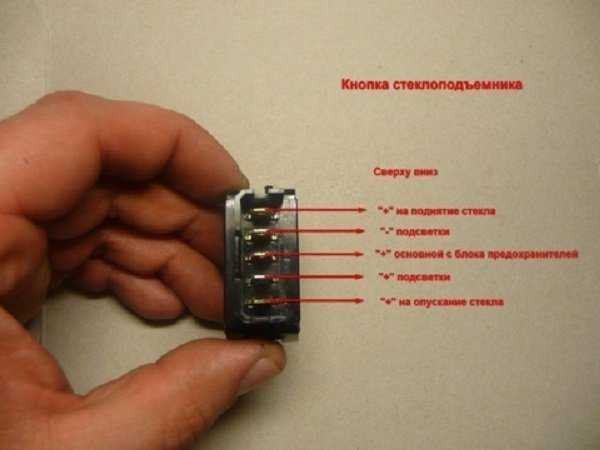

Распиновка подключения переключателя

Подключать провода с клеммами необходимо, используя следующую схему:

красный 12-вольтовый подключается к отверстию №2;
черно-белый (от голубого) – отверстию № 3;
белый (подсветка) – отверстию № 4;
черный («масса») — отверстию №5;
черны (от серого) — отверстию № 6.

После нужно взять провода черного и черно-белого цвета соответствующей длины и вставить черный в гнездо под №1, а второй в гнездо под №2. Свободные концы следует обжать, используя большие клеммы типа «мама» и подключить их к новому разъему. При этом нужно отследить, чтобы подключаемый провод черно-белого цвета был направлен на голубой, а черного был направлен на черный.

На этом этапе подключение считается законченным. Осталось лишь установить стакан и клавишу стеклоподъемника, закрепив их с помощью герметика в специально сделанном разъеме в дверной обшивке.

Таким образом, подключение переключателей для подъема стекла можно выполнить своими руками, если воспользоваться схемой подключения и имея опыт электротехнических работ. Это даст возможность усовершенствовать свой автомобиль, не прибегая к помощи автосервиса.

Не работает стеклоподъемник на Калине

Число электрических стеклоподъёмников, установленных на легковом автомобиле ВАЗ-2118 «Калина», может быть равно двум (только на передних дверях) или четырём (на всех дверях). Всё зависит от того, какую комплектацию данного автомобиля приобрёл её владелец.

Это интересно: Видео уроки по удалению вмятин без покраски

Одной, из часто встречающихся неисправностей электрических стеклоподъёмников, на данной марке автомобиля, является зависание щёток коллектора электродвигателей, приводящих в движение боковые стёкла автомобиля. Всё дело заключается в том, что при работе электродвигателя графитовые щётки коллектора нагреваются, а так как они вставляются не в металлическое гнездо, а в пластиковое, которое от нагрева начинает плавиться, что приводит к прилипанию щётки к этому гнезду.

В результате чего, щётки теряют подвижность и чуть-чуть износившись начинают не доставать до пластин коллектора, а усилия пружинки не хватает для того чтобы прилипшую щётку оторвать от гнезда и прижать к коллектору. Для того чтобы восстановить работоспособность электродвигателя стеклоподъёмников, иногда достаточно 3-4 раза стукнуть по облицовке двери, ну а если этот приём уже не помогает, то придётся снимать обшивку двери и разбирать электродвигатель.

Второй проблемой электрических стеклоподъёмников легкового автомобиля «Калина» является то, что на контакты водительского пульта управления всеми стеклоподъёмниками ложится достаточно большая нагрузка, так как в электрической схеме данного устройства нет разгрузочного реле. В результате чего водительский пульт управления иногда не выдерживает таких нагрузок и выходит из строя.

Особую осторожность в пользовании электрическими стеклоподъёмниками водителю автомобиля «Калина» необходимо соблюдать в холодное время года, когда мокрое стекло при минусовых температурах примерзает к бархаткам и при попытке его открыть может срезать зубья пластиковой шестерни редуктора. В этом случае Вам придётся менять мотор редуктор в сборе

Если не работают одновременно электростеклоподъёмники всех дверей, то в первую очередь придётся проверить целостность 30 амперного предохранителя F2, расположенного под капотом автомобиля в монтажном блоке. При выходе его из строя придётся искать место короткого замыкания, которое привело к увеличению силы тока в цепи

При проверке целостности изоляции проводов, особое внимание нужно будет уделить местам перехода проводов с кузова автомобиля внутрь дверей

В электрическую схему стеклоподъёмников входит ещё и контролёр управления, в случае его выхода из строя необходимо знать, что на «Калины» устанавливается два разных типа контролёров, которые невзаимозаменяемые.

Таким образом, видно, что причины неисправности стеклоподъемника устранить довольно просто. Если найти причину, то можно с легкостью отремонтировать узел своими руками. На Ладе Калине только несколько причин, по которым выходит со строя стеклоподъемник.в

Ремонт

Провести ремонт данного механизма, как и говорилось выше, несложно, если знать конструкцию и принцип работы. В частности, рассмотрим сам механизм ЭСПД, который представляет собой не зубчатый редуктор, как у механических разновидностей. В подъемных механизмах передних дверей электрического типа применяется только барабан. Именно в отверстие этого барабана и вставляется вал моторедуктора. Сам моторедуктор состоит из редуктора червячного типа, а также электрического двигателя, который работает на токе от постоянных магнитов. Конструкция этого моторедуктора схожа с конструкцией устройства очистителя ветрового стекла. Что касается направления тока в обмотке якоря данного моторедуктора, то он является реверсивным. А встроенный термобиметаллический предохранитель отменно защищает его от перегрузок.

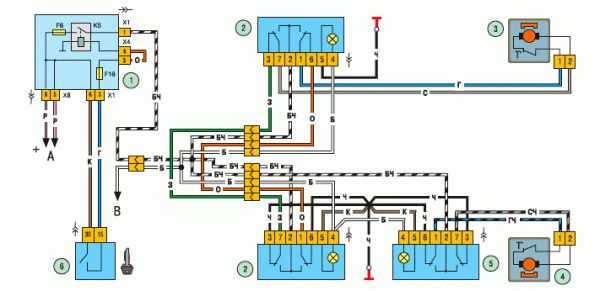

Схема включения ЭСПД дверей

Если быть точным, то схема ЭСПД состоит из:

блока;
переключателя ЭСПД передней двери;
моторедуктора ЭСПД;
выключателя зажигания;
реле;
выключателя наружного освещения.

Итак, начинаем процесс ремонта:

разбираем обивку, снимаем стеклоподъемник (как это сделать, было написано выше);
нужно теперь вынуть тросиковую часть с двигательного механизма;
полностью снимаем трос с катушки;
разматываем его.

Примечание. Нужно будет тщательно осмотреть шлицы, которые часто стираются. Кроме того, если шлицы остаются так длительное время, они деформируют посадочный цилиндр, который создает огромную нагрузку на двигатель моторедуктора.

стачиваем на фрезерном станке выступающие части цилиндра;
восстанавливаем округлость цилиндра.

Примечание. При этом нужно будет следить за тем, чтобы сточились выпуклости и с обратной стороны цилиндра, появившиеся из-за проворачивания ведущего вала.

берем стальную двухмиллиметровую пластину, из которой вырезаем круг подходящего размера;

Вырезаем круг из металлической полоски

после этого нужно наметить ребра жесткости на круге;
пластину ставим на место.

Примечание. Желательно, чтобы пластина садилась на место плотно и с некоторым усилием.

собираем катушку в обратной последовательности.

Саму пластину крепить дополнительно к катушке не стоит, ведь она и без того надежно сидит. А сама конструкция корпуса ЭСПД сделана таким образом, что не позволяет пластине, даже самодельной, разболтаться и выпасть. Что касается проворачивания пластины, то и здесь все надежно из-за ребер жесткости. Продолжаем:

наматываем трос на катушку;
устанавливаем крышку.

Примечание. Не забываем тщательно смазать трос какой-либо смазкой, к примеру, литолом или солидолом.

ставим трос на место, натягивая немного при помощи специального болта;
теперь осталось только установить ЭСПД в дверь.

Обычно этого бывает достаточно, чтобы стекло вновь нормально опускалось и поднималось. Даже может увеличиться скорость подъема стекла по сравнению с той, которая была до ремонта. Ведь восстановление округлости цилиндра, особенно ЭСПД, эксплуатируемого длительное время, пойдет только на пользу. Уменьшается его трение и противодействие двигателю, а это, в свою очередь, и оказывает положительный результат. Рекомендуется посмотреть вот это видео, прежде чем начинать работу.

Устраняем механические поломки своими руками

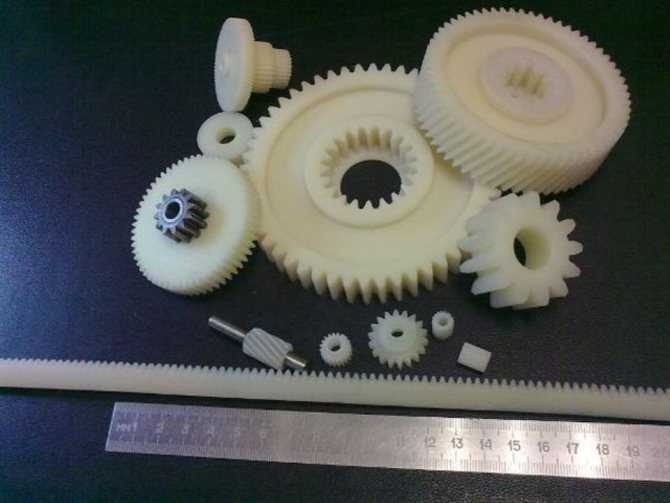

Самым слабым место стеклоподъемников являются детали из пластмассы, которая предназначена для производства реек, шестерней и прочих пластмассовых частей стеклоподъемников. В процессе эксплуатации, зубчатое колесо могло повредиться, за место чего необходимо установить новое.

Вычислить такую неисправность довольно сложно – мы слышим, как мотор работает, а со стеклом ничего не происходит. Вероятно, зубчатое колесо вращается в холостом режиме и не прокручивает механизм управления положением стекла. Чтобы поменять зубчатое колесо, необходимо разобрать дверные панели и вытащить оттуда остатки зубчатого колеса. После этого, в стеклоподъемнике заменяется не исправная часть, механизм проверяется и в случае успеха, дверные панели снова закрываются.

Фотоинструкция по установке электростеклоподъемников ГРАНАТ в передние двери ВАЗ-2104, -2105, -2107

Вы смотрели

Обращаем Ваше внимание, что установка электрических стеклоподъемников на автомобиль должна производиться в специализированных центрах квалифицированным персоналом. Перед началом работ необходимо ознакомиться с инструкцией по эксплуатации автомобиля и дополнительно установленного оборудования и выяснить возможность отключения аккумулятора

Перед началом работ необходимо ознакомиться с инструкцией по эксплуатации автомобиля и дополнительно установленного оборудования и выяснить возможность отключения аккумулятора

Если аккумулятор отключить нельзя, рекомендуется на время монтажных работ удалить предохранители цепей, к которым подключаются электростеклоподъемники и освещение салона автомобиля.

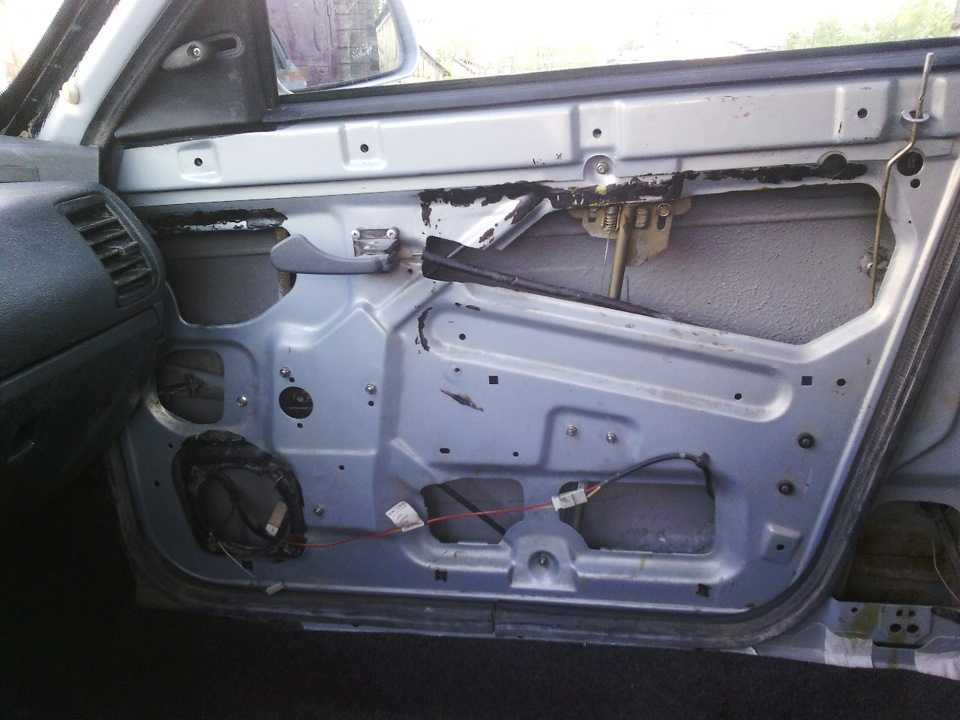

Снимаем обивку дверей. Поднимаем стекло в верхнее положение, и фиксируем от самопроизвольного опускания.

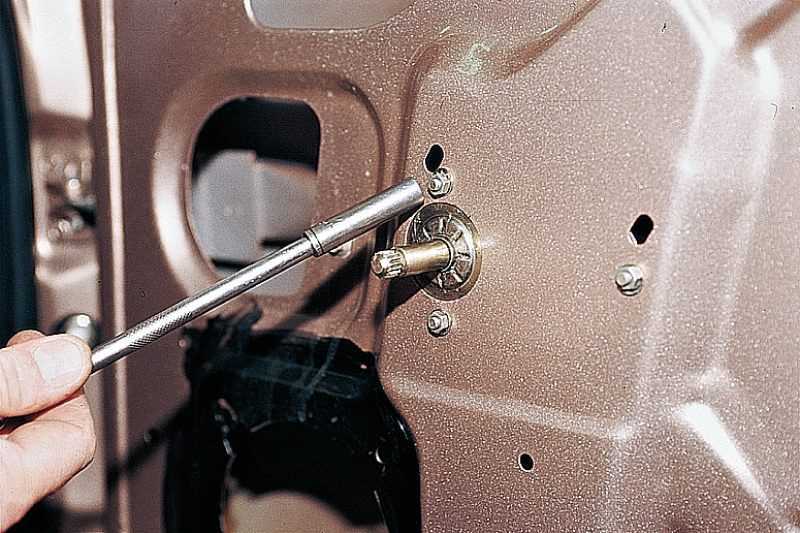

Демонтируем тросовый механизм.

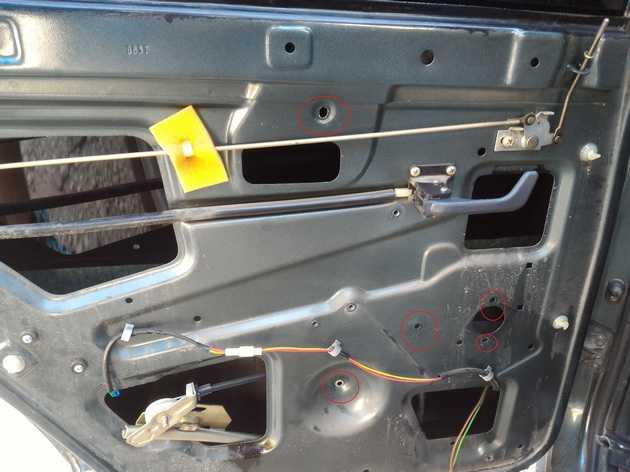

Размечаем отверстия согласно инструкции.

Делаем отверстия сверлом на 5.5

То же самое с нижним отверстием.

Заводим в дверь стеклоподъемник.

Фиксируем рейку в просверленных отверстиях.

Включением ЭСП, переводим каретку напротив технологического окна, опускаем стекло и совместив отверстия стеклодержателей с кареткой, крепим штатными винтами (места крепления показаны стрелками).

Включением проверяем что стекло во время подъема и опускания не перекашивает, регулируем при необходимости.

Стекло должно перемещаться без рывков и заеданий. В случае невыполнения данного требования, необходимо ослабить крепление стеклоподъемника к стенке двери, слегка повернуть весь механизм в ту или другую сторону и затянуть предварительно крепежными деталями. После повторной проверки и выполнения данных требований окончательно затянуть крепежные детали.

Из полости двери, через отверстие в стойке, протягиваем двухжильный провод по салону до места расположения переключателей. Вставляем контакты в корпус, контакты на другом конце провода соединяем с электродвигателем стеклоподъемника.

Корпуса с проводками соединяем с переключателями. Выполняем соединения в соответствии со схемой подключения электростеклоподъемника:

Присоединяем аккумулятор. Включаем габаритные огни автомобиля, при этом должна включиться подсветка переключателя электростеклоподъемника.

Пробным включением проверяем работоспособность стеклоподъемника.

Устанавливаем на место обивку двери. Ставим декоративные заглушки в отверстия от ручек штатных стеклоподъѐмников в обивках дверей и закрепляем их зажимами.

На данном видео вы сможете увидеть каким образом разобрать и осуществить ремонт стеклоподъемника ВАЗ 2107.

Для этого необходимо снять обшивку с двери. При этом крестовой отверткой откручиваются три винта крепления ручки. С помощью плоской отвертки поддевается обшивка и с небольшим усилием оттягивается на себя. Обшивка держится на двери специальными пластиковыми распорными эксцентричными защелками. Далее ключом на 8 откручиваются три гайки крепление механизма привода стекла. Далее этим же ключом откручивается два винта крепление направляющей планки стекла, после чего направляющую необходимо отодвинуть в переднюю часть двери (ближе к завесам двери). Это дает возможность вытащить сам механизм привода стекла. Далее крестовой отверткой откручиваются по два винта двух планок крепления троса. Ключом на 8 ослабляется винт регулировки ролика натяжения троса, находящийся в нижней части двери. После этого трос снимается со всех направляющих и натяжного роликов, и механизм вынимается.

Новые стеклоподъемники на ВАЗ имеют скобу фиксации троса, которая снимается только после установки механизма. Замена стеклоподъемника на новый, производится в следующем порядке: Устанавливается сам механизм привода и прикручивается гайками. После этого производится натяжка троса от механизма привода на направляющий верхний ролик, затем нижний натяжной, верхний левый и нижний направляющий ролики и возвращается снова на приводной ролик механизма. Трос выходящий из верхней части приводного ролика механизма должен уходить к нижнему правому ролику, а трос, выходящий из нижней части приводного ролика должен уходить к верхнему направляющему ролику и далее как описано выше. После этого производится крепление троса к кронштейнам стекла (по два винта). Устанавливается направляющая планка. Проверяется механизм привода в действии, после чего устанавливается обшивка и ручка двери.

А вот, собственно, и само видео:

Как заменить стеклоподъёмник двери на ВАЗ 2113-ВАЗ 2115?

Примечание! Стеклоподъёмник что на задней, что на передней двери заменяется практически идентично, правда там есть небольшие нюансы но на это можно даже и внимания не обращать и поэтому если вы научитесь спереди стеклоподъёмник заменять, то и на задней двери вы его так же сможете заменить и наоборот, но вот только есть одно Но! Стеклоподъёмник можно заменить как при снятом стекле с двери, так и на установленном стекле (Как вы будете делать решать вам, если стекло снимать не захотите, то в таком случае его просто отвёрткой можно будет зафиксировать, но если вдруг дверь сильно шелохнётся, то стекло может упасть и разбиться, на снятом же стекле такого у вас уже не произойдёт), если вы хотите всё таки его снять, то в таком случае прочтите статью под названием: «Замена стекла на ВАЗ», если же стекло снимать не хотите и уверены в том что он не упадёт, тогда приступайте к прочтению статьи мы в ней как раз описали процесс замены стеклоподъёмника при установленном стекле на двери автомобиля!

Снятие:

1) Начнём с передних дверей, но даже если вы заменяете стеклоподъёмники только лишь на задних дверях (А это пункт 2) то всё равно изучите пункт 1, потому что они между собой взаимосвязаны и из этих всех пунктов вы поймёте больше, чем прочитаете только лишь один из них, в общём перед заменой не важно на какой двери но нужно будет снять с неё обшивку, потому что механизм находиться внутри двери и не сняв обшивки вы до него просто не доберётесь (О том как снять обшивку, читайте в статье: «Замена передней двери на автомобиле» пункты 1-8), после того как обшивка снята, разъедините между собой колодку проводов и разъём которые на стеклоподъёмник идут (см. фото 1), после чего выверните все гайки (Их всего три) которые крепят сам механизм к двери (см

фото 2) и после этого выверните два болта крепления ползунка стеклоподъёмника к самой обойме стекла (см. фото 3), когда болты будут откручены, поднимите стекло в самый верх если вы его не сняли и зафиксируйте его в таком положение (Можно при помощи отвёртки зафиксировать см. фото 4, или же помощника попросить подержать в верхнем положении стекло можно).

Примечание! Чтобы механизм стеклоподъёмника можно было вынуть из двери и тем самым полностью снять, выверните ко всему этому два винта которые ручку открывания двери к автомобилю крепят (см. фото 1), после отворачивания винтов, снимите ручку протолкнув её для этого во внутреннюю часть двери и через вырез в двери её тем самым выведите (см. фото 2), затем с помощью тонких плоскогубец или же пассатижей или просто рукой можно, отсоедините резиновый держатель который тягу на ручки удерживает (см. фото 3) и после этого тягу от ручку отсоедините и вы сможете полностью снять её таким образом с автомобиля (см. фото 4) и поэтому когда ручка будет снята, выньте сам механизм стеклоподъёмника через тот же самый вырез в двери автомобиля!

2) Что касается задней двери и стеклоподъёмника, для того чтобы его снять, берите в руки гаечный ключ и с его помощью выверните три гайки которые сам механизм к двери крепят (см. фото 1), как только гайки будут откручены, два болта выкручивайте которые к обойме стеклоподъёмника ползунок со стеклом крепят (см. фото 2), после этого таким же образом зафиксируйте стекло как и в первом пункте описано (см. фото 3) и в завершение, когда стекло находиться уже в неподвижном состоянии, выверните три гайки крепления механизма к двери (см. фото 4) и так же ухватившись за него рукой, выньте из двери и тем самым полностью снимите.

Установка:

Устанавливается всё на свои места в обратной последовательности или если сказать по проще, то в обратном порядке снятию всё на свои места ставиться.

Интересный ролик по ремонту стеклоподъёмника передней двери, вы можете увидеть в ролике который закреплён на нашем сайте чуть ниже:

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Механическая проблема

Если напряжение на двигатель стеклоподъемника поступает, а стекло не двигается, значит что то мешает этому, либо неисправен электродвигатель стеклоподъемника.

Почему не работает мотор стеклоподъемника? Одна из причин — западение или залипание щеток двигателя привода. Чтобы проверить это, следует включить зажигание и нажать на кнопку стеклоподъемника, одновременно постукивая по двери автомобиля несколько раз. Щетки отлипнут и ЭСП заработает. Как отремонтировать стеклоподъемник в этом случае? Следует снять кожух моторчика и вытащить ротор. Нагар в местах прикосновений щеток зачистить мелкой наждачной бумагой.

Не работает электростеклоподъемник, слышно рычание, а стекло стоит на месте, либо стеклоподъемник заедает. Возможно износилась пластиковая шестерня в редукторе, в результате она плотно прихватывается в крайнем закрытом положении, либо проскальзывает и поэтому трещит.

При подъеме/опускании стекла есть громкий шум? Скорее всего виноват подшипник в моторедукторе стеклоподъемника.

Перестали работать стеклоподъемники, но при нажатии на кнопку есть шум, причем замена моторчика не помогла? Возможно перетерся тросик стеклоподъемников из-за перетяжки.

Стекло открылось, но обратно его стеклоподъемник не поднимает, при этом его можно поднять и опустить рукой? Трос стеклоподъемника порвался, либо просто слетел с направляющих.

Еще одна неисправность стеклоподъемника, когда стекло как бы дергается, пытаясь закрыться. Скорее всего дело в перекосе стекла, либо что-то попало на рельс или ролик.

Плохо работают стеклоподъемники. Попробовать смазать механизм стеклоподъемника, а также направляющие стекла. Если это помогает лишь на время, тогда пробуйте отрегулировать стекло и сам стеклоподъемник.

Если стеклоподъемники работают медленно, попробовать смазать механизм стеклоподъемника, а также направляющие стекла. Возможно это максимальная скорость их работы, поэтому единственным правильным решением будет их замена на новые (см. какие ЭСП выбрать).

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Приходилось ли Вам ремонтировать стеклоподъемники ?

Я отремонтировал стеклоподъемник, проблема была..

Ремонт ручного стеклоподъемника и возможные проблемы

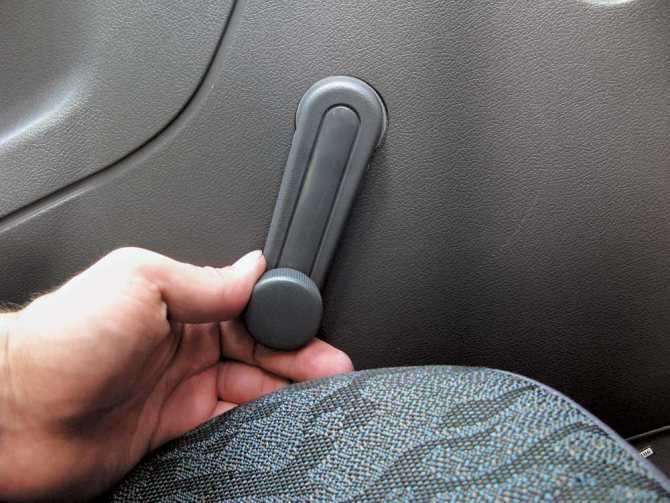

Ручные подъемники – это самый простой способ поднимать и опускать окна, если не считать кожаных ремней, встречающихся на автомобилях эпохи начала прошлого века. Это означает, что они надежны и имеют мало проблем в течение срока службы автомобиля. Тем не менее, время от времени возникают проблемы. Суть в том, что когда вы поворачиваете ручку окна, а окно не поднимается и не опускается, либо кривошипно-шатунные механизмы изношены, либо не в порядке регулятор. Также коленчатые механизмы иногда изготавливаются из пластика, который может износиться при многократном использовании.

Или, возможно, рычаг регулятора не выровнен в своей нижней направляющей. Часто это приводит к тому, что точка вращения просто вырубается. Для починки возьмите отвертку и снимите рукоятку, чтобы проверить зубья шестерни. Если зубья шестерни в порядке, снимите дверную панель и посмотрите на колею регулятора.

Если рукоятка не поворачивается, это означает, что регулятор застрял. Наиболее вероятной причиной является то, что маленькие колеса на гусеницах могли что-то зацепить. Для проверки исправности механизма снимите дверную панель, наденьте ручку и поверните ее, наблюдая за регулятором на предмет застревания гусеницы.

Первым шагом в любой проблеме электрического окна является нажатие переключателя окна вверх/вниз и прослушивание. Если вы ничего не слышите, возможно, проблема в переключателе или двигателе подъема. Переключатель проще и дешевле заменить, поэтому начните с него.

Если не реагируют задние стекла

Если задние стекла не работают, воспользуйтесь простым решением и проверьте выключатель блокировки двери водителя. Возможно, он случайно за что-то зацепился, и, если он активирован, это помешает работе органов управления заднего стекла.

Если не работают все окна

Если все окна перестают работать одновременно, причина поломки предохранитель или реле, которые необходимо проверить или заменить. На более новых автомобилях, особенно в купе без оконной рамы, в двигателе имеется компьютерный модуль, который подсчитывает обороты передач, чтобы он мог отслеживать, где находится окно и когда прекращать его подъем. Если модуль не имеет стабильного питания или был отключен, он не будет знать, находится ли окно вверху или внизу, поэтому его необходимо повторно инициализировать.

Медленное движение

Если появляются такие симптомы, как медленный подъем или отсутствие движения, возможно, изнасился мотор окна. Как и любой электродвигатель, стеклоподъемники со временем могут «сгореть». Визуально двигатель подъемника не будет показывать никаких проблем, но если вашему автомобилю более 10 лет, возможно, пришло время заменить мотор лифта.

Подъем окон с задержкой или рывками

Окна, которые колеблются при подъеме или опускании, обычно не являются проблемой регулятора. Это, скорее всего, связано с необходимостью технического обслуживания направляющей окна. Для полнокадровых окон – левая и правая сторона окна выступает в качестве направляющей для стекла. Для устранения поломки нанесите силиконовую смазку на направляющие и несколько раз поднимите и опустите стекло.

Также проблемы с тем, как работает оконная система вашего автомобиля может сигнализировать о проблеме, которая возможно ухудшится со временем, возможно даже приведет к тому, что окно вообще не будет перемещаться вверх или вниз.

Что делать если стеклоподъемник не работает

Некоторые автомобили (чаще всего) имеют двусторонние переключатели стеклоподъемников. Это функция комфорта, но иногда без видимой причины эта функция комфорта перестает работать.

Это может быть связано с несколькими причинами, но все они связаны с депрограммированием работы окна. Будь то из-за падения напряжения в электрической цепи, замены батареи или просто отсоединения батареи в один прекрасный день, эта функция может перестает работать.

Их решение так же просто, как:

Второй вариант

Процедура, которой необходимо следовать, — это остановиться в безопасном месте и открыть дверь с поврежденным окном. Как только это будет сделано, нужно встать между дверью и салоном автомобиля.

Движение должно быть медленным и плавным, крепко держа стекло в руках, не скользя. Идея заключается в том, чтобы при попытке переместить стекло в нужное положение медленно включить передачу на стеклоподъемнике, и оно начнет расти в результате давления, которое оказывается.

Как устранить любые поломки стеклоподъемника

Как мы уже выяснили, основные проблемы с корректной работой стеклоподъемника могут создавать такие его компоненты, как предохранитель F5, обеспечивающий защиту электрической начинки от короткого замыкания, реле, кнопка включения-выключения и мотор-редуктор.

Кроме того, возможны разнообразные мелкие неприятности, связанные с обрывом проводов или исчезновением контакта на тех участках цепи, где он необходим.

Устранение всех подобных неисправностей даже для новичка покажется относительно легким делом. Практически все перечисленные выше детали не подлежат ремонту. Поэтому если одна из них вышла из строя, ее требуется заменять на новую. Сделать это несложно, однако придется разбирать весь механизм. Выполняется демонтаж в несколько основных этапов:

для начала потребуется обесточить аккумулятор, чтобы исключить замыкание;
выкручиваем саморезы и поднимаем фиксирующие защелки, чтобы разобрать карман двери;
осуществляем демонтаж ручки стеклоподъемника вместе с фиксатором, удерживающем ее;
снимаем обивку двери, добираясь тем самым до механизма стеклоподъемника.

После этого уже можно осуществлять диагностику отдельных деталей и замену тех из них, которые не справляются со своими функциями. По этой схеме можно добираться как до передних, так и до задних стеклоподъемников на автомобиле ВАЗ-2110.

Все описанные выше операции лучше выполнять при наличии опыта, а также специальных инструментов, помогающих исключить повреждение отдельных деталей или обивки двери. В противном случае имеет смысл обратиться в специализированный автосервис. Это потребует некоторых расходов, однако вы будете уверены в безупречной работе стеклоподъемников после профессионального ремонта.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Способы устранения поломок

Что касается устранения неполадок, то для поиска причины неисправности в любом случае придется снимать блок. Процедура демонтажа может отличаться в зависимости от конкретного авто и его конструктивных особенностей.

Итак, как снять и отремонтировать модуль:

Для начала следует произвести диагностику состояния кнопок управления. Для этого нажмите на кнопку — если устройство работает, то во время нажатия должен раздаться характерный щелчок, он может быть очень слабым, поэтому вслушайтесь. Если щелчка нет, то необходимо проверить, в каком положении находится пружинка под кнопкой.
Открутите болты либо саморезы, благодаря которым осуществляется крепление устройства в дверь или центральную консоль автомобиля. Ослабьте саму плату и извлеките ее из места монтажа. На практике большая часть механизмов, особенно, если они были выпущены в Китае, оборудуются очень слабыми выключателями, которые не выдерживают работу в условиях постоянных нагрузок. Это значит, что при демонтаже и разборе можно будет увидеть следы обгорания. Если следы действительно имеются, то на каждую кнопку управления для решения проблемы нужно будет установить реле, параметр тока в котором должен составить 10 ампер. Учтите, что сами реле должны иметь разомкнутые контакты.
Как показывает практика, чаще всего причина неисправности заключается в плохом контакте с проводкой. Если в результате снятия вы заметили, что контакты повреждены, то восстановить их работоспособность можно только путем перепайки. В некоторых случаях обнаружить повреждение контактов сложно на первый взгляд, поэтому внимательно осмотрите их, возможно, придется даже использовать лупу. Пайка контактов осуществляется с использованием паяльника, сплава олова и канифоля. Если пайка была выполнена успешно, то после этого их нужно будет обработать спиртом, а саму схему тщательно высушить.
Также следует визуально проверить состояние разъема. Для обеспечения правильной и бесперебойной работы механизма в данном разъеме должны отсутствовать следы загрязнений и мусора, а также влаги, окисления также не допускаются. Если же это все есть, то разъем лучше сразу заменить, поскольку очистка в большинстве случаев не дает результатов. Вернее, добиться работоспособности вполне возможно, но обычно ненадолго. Для замены разъема отключите аккумуляторную батарею авто, после чего отсоедините все подключенные контакты. Извлеките старый разъем и установите вместо него новый, после чего подключите на место все контакты

Для того, чтобы обеспечить более лучшую связь, контакты пластины на разъеме следует немного подогнуть, но делать это осторожно, чтобы не повредить их. Иногда восстановить работоспособность управляющего модуля можно только подогнув контакты, но бывает это крайне редко.
Если вы выполнили все описанные выше действия, но при этом возобновить работу системы не получается и электростеклоподъемники все равно не работают, то скорей всего, саму микросхему пора менять

Выход из строя платы случается редко, но если это происходит, то можно считать, что весь блок подлежит замене. Покупка нового устройства производится с учетом модели автомобиля, а также конструкции вышедшего из строя модуля.

Фотогалерея «Выполняем самостоятельный ремонт»

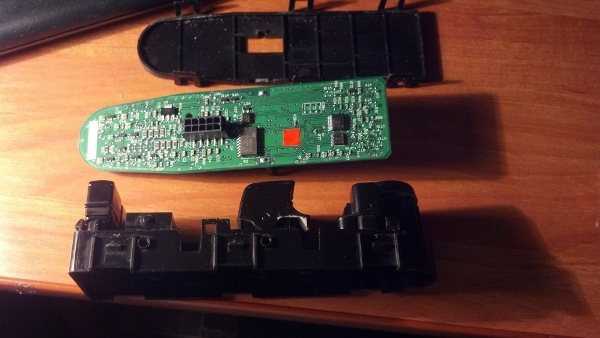

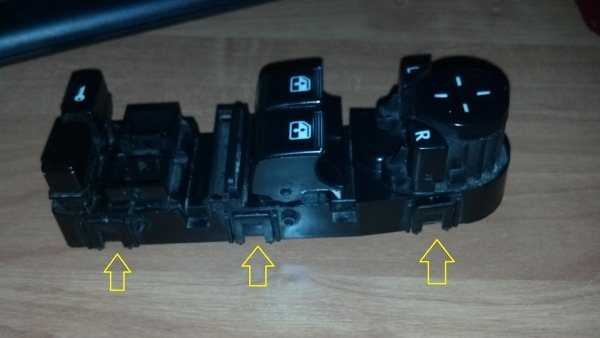

1. Подденьте модуль отверткой и извлеките из места установки.

2. Отсоедините защелки, которые фиксируют плату.

3. Извлеките плату из посадочного места.

4. Выполните ее ремонт.
