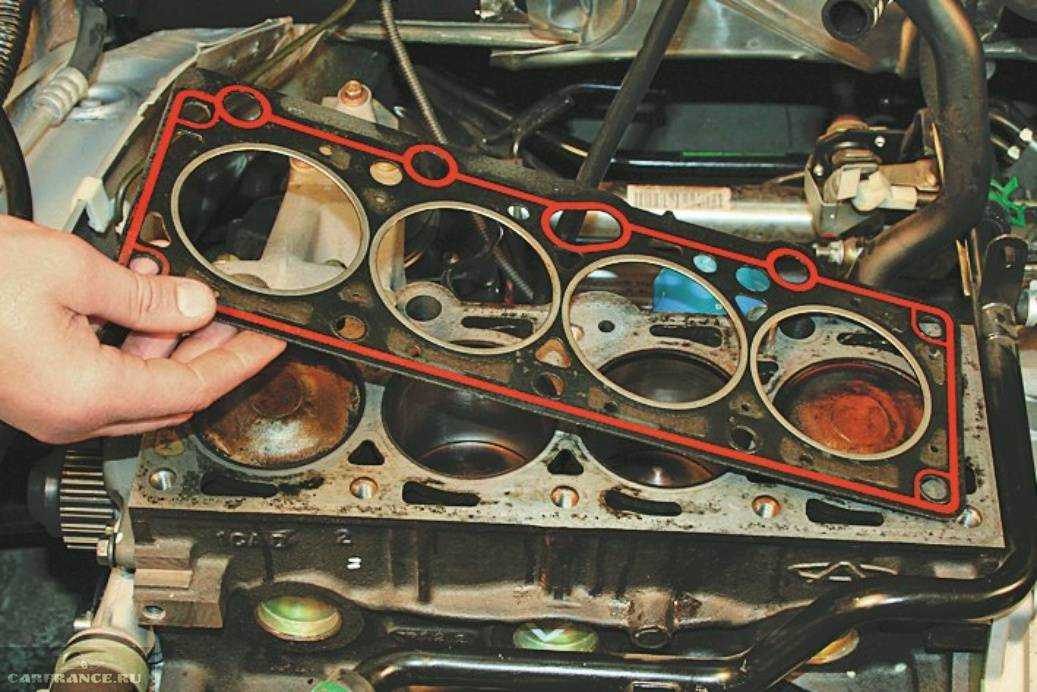

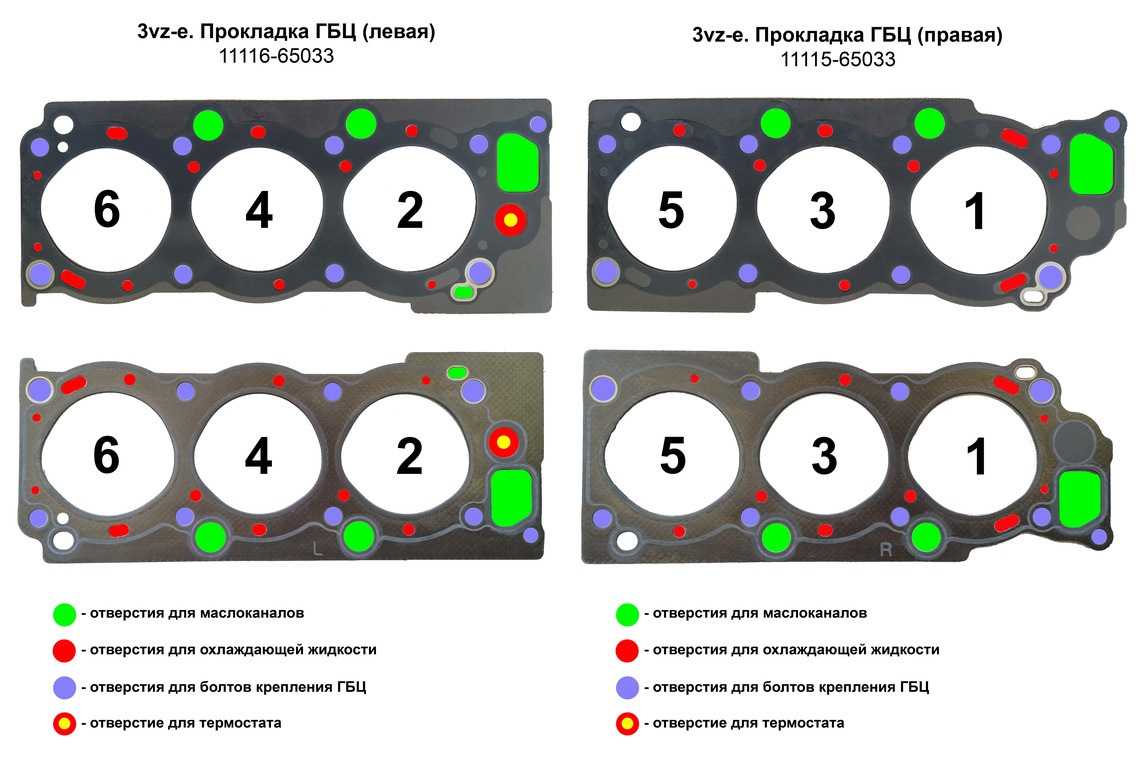

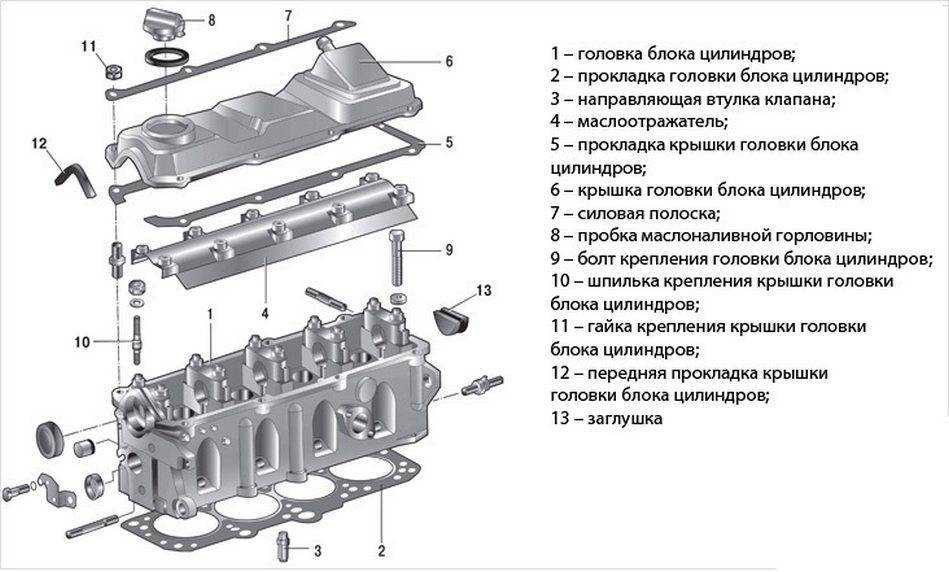

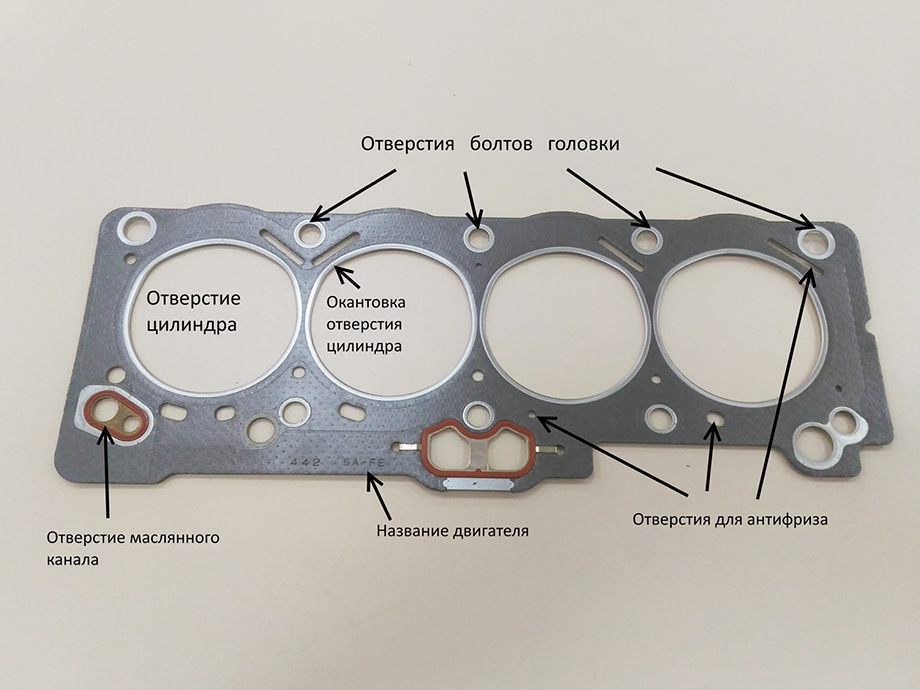

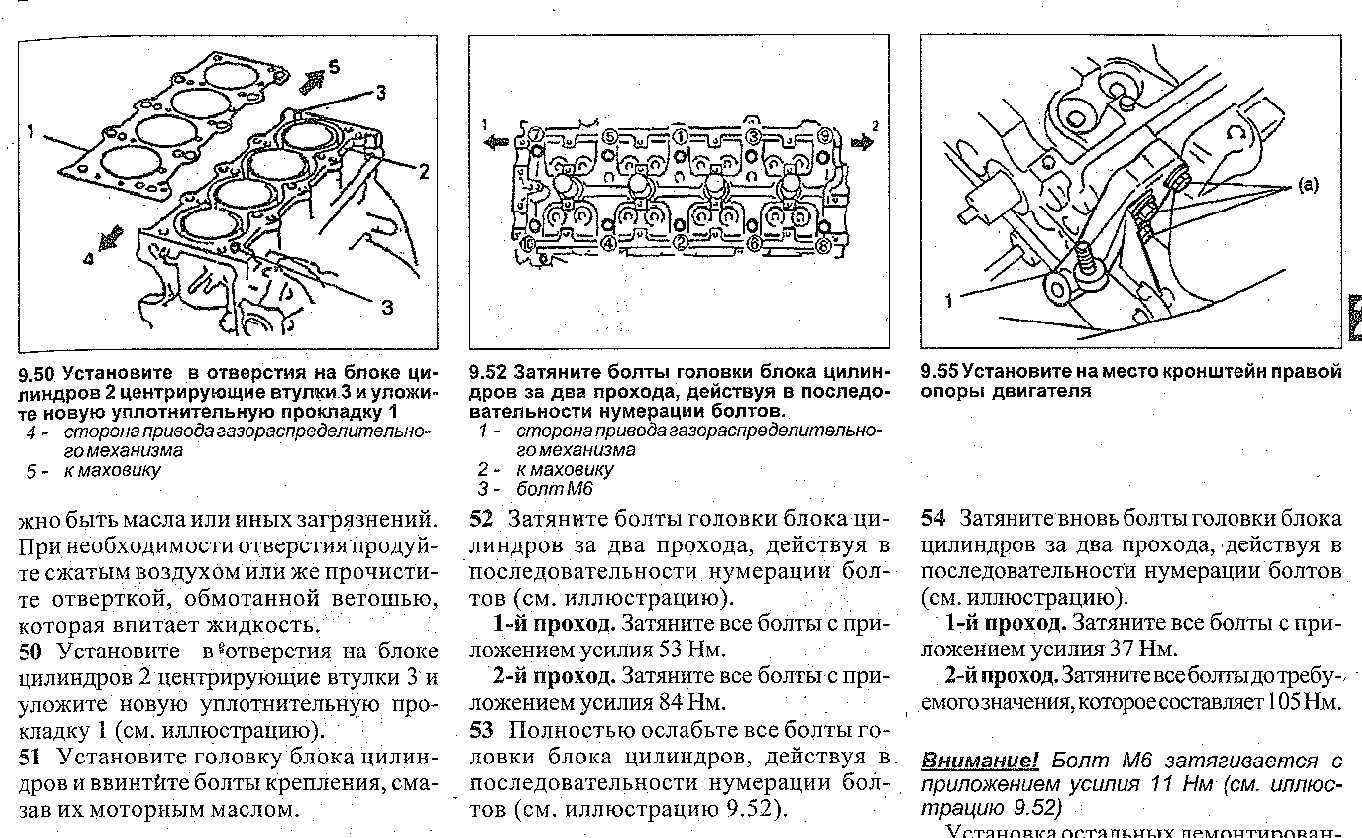

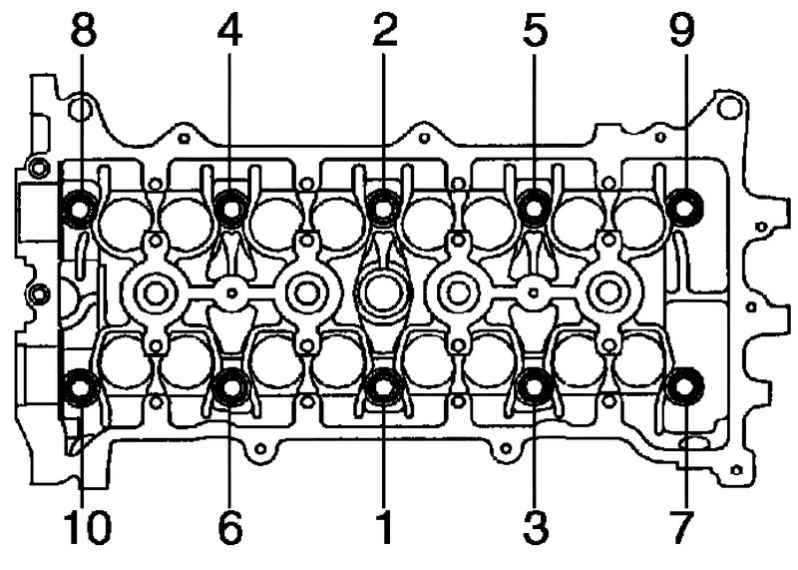

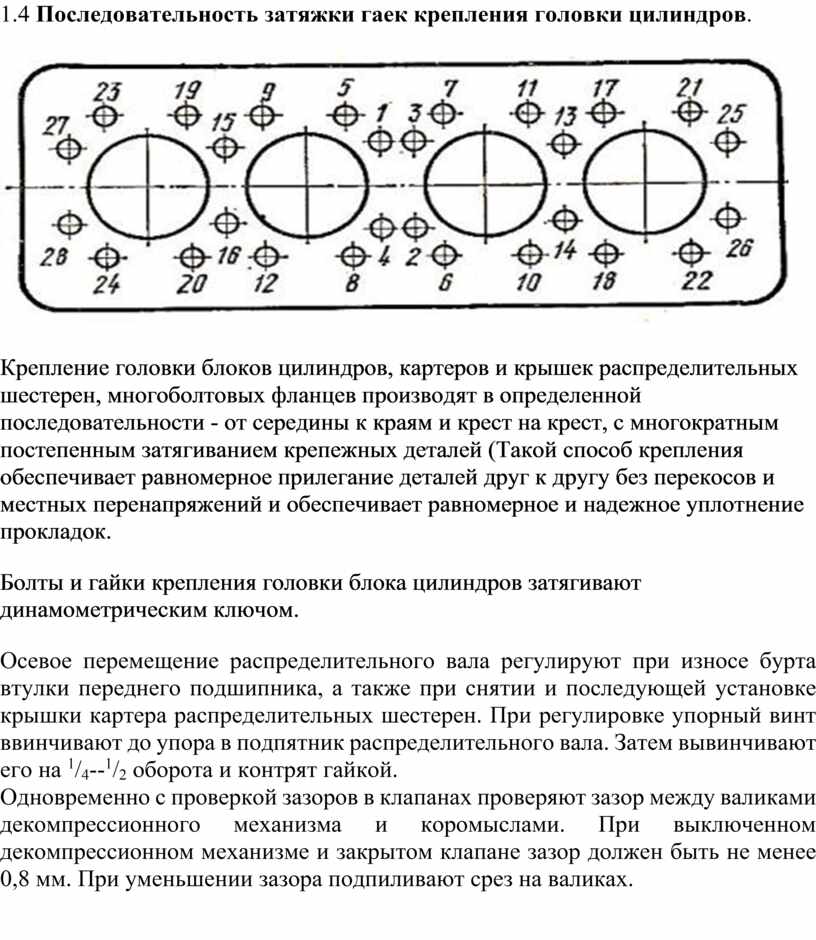

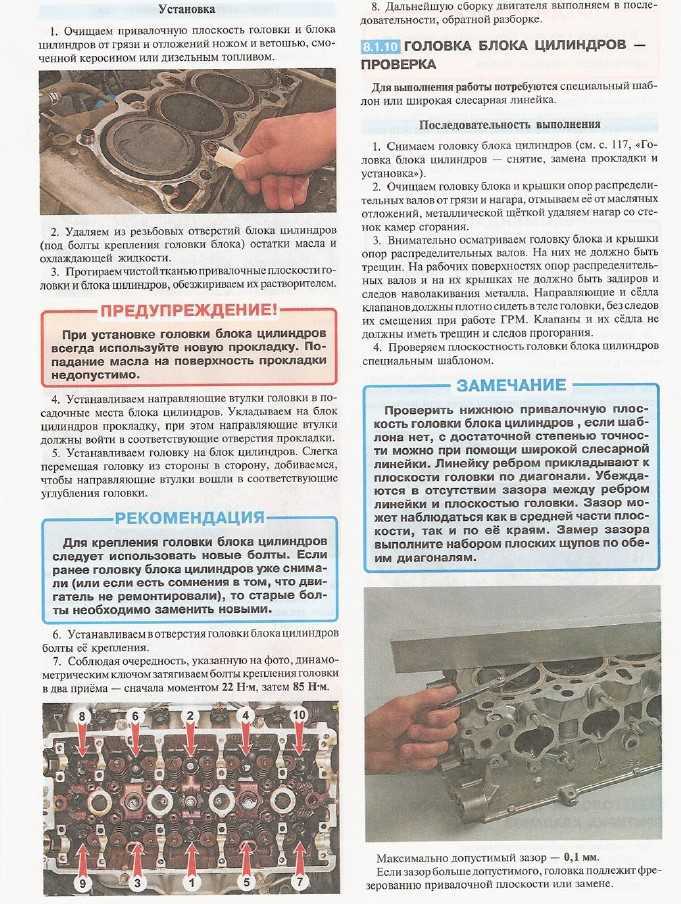

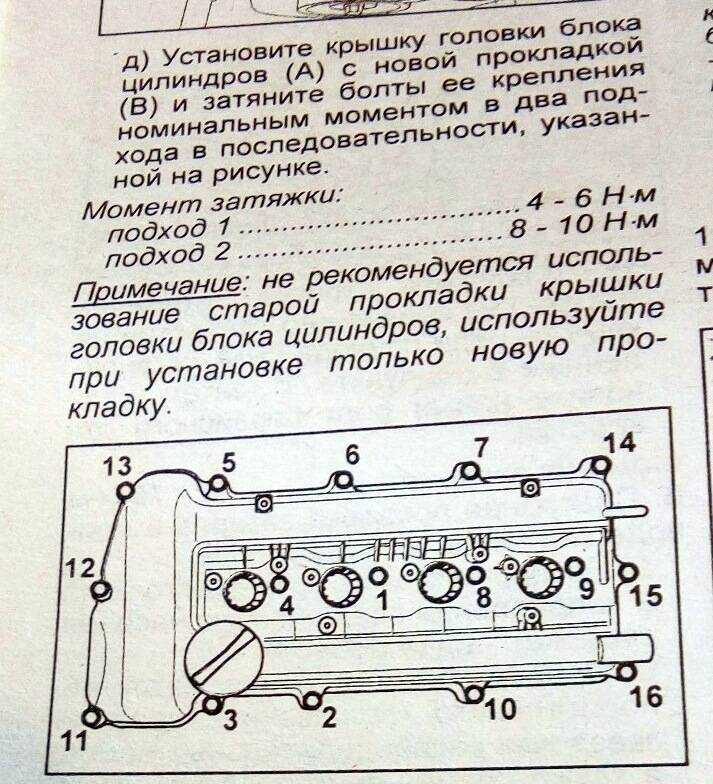

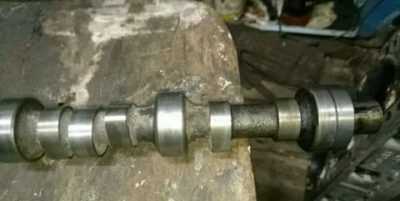

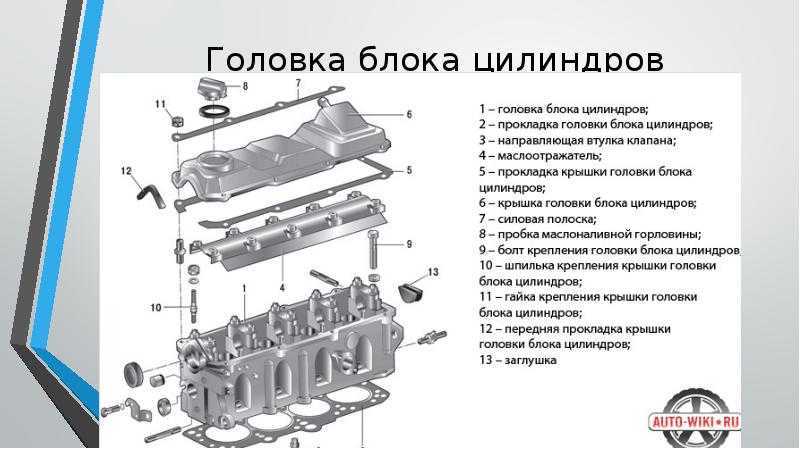

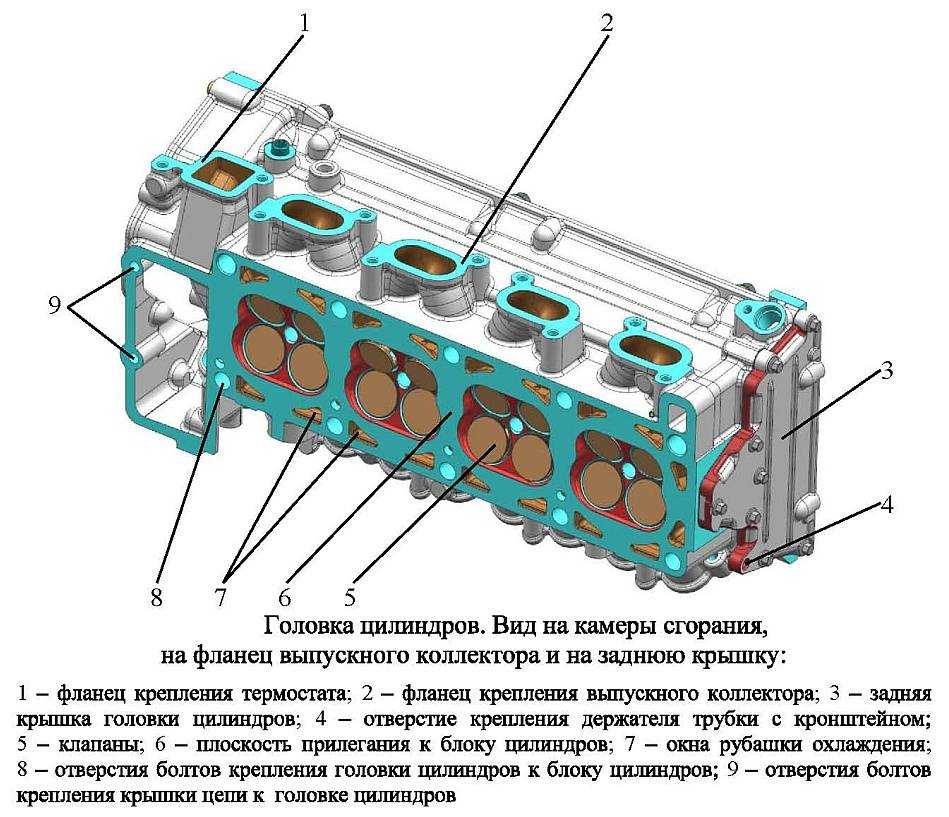

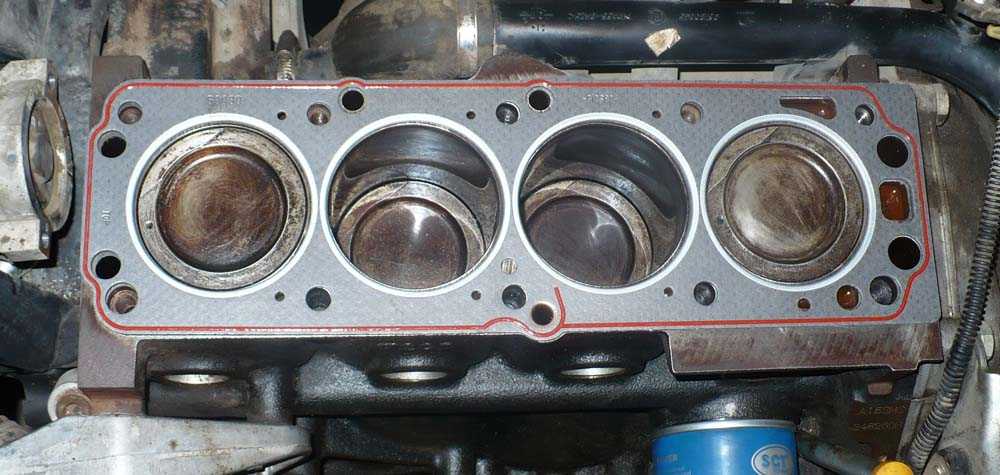

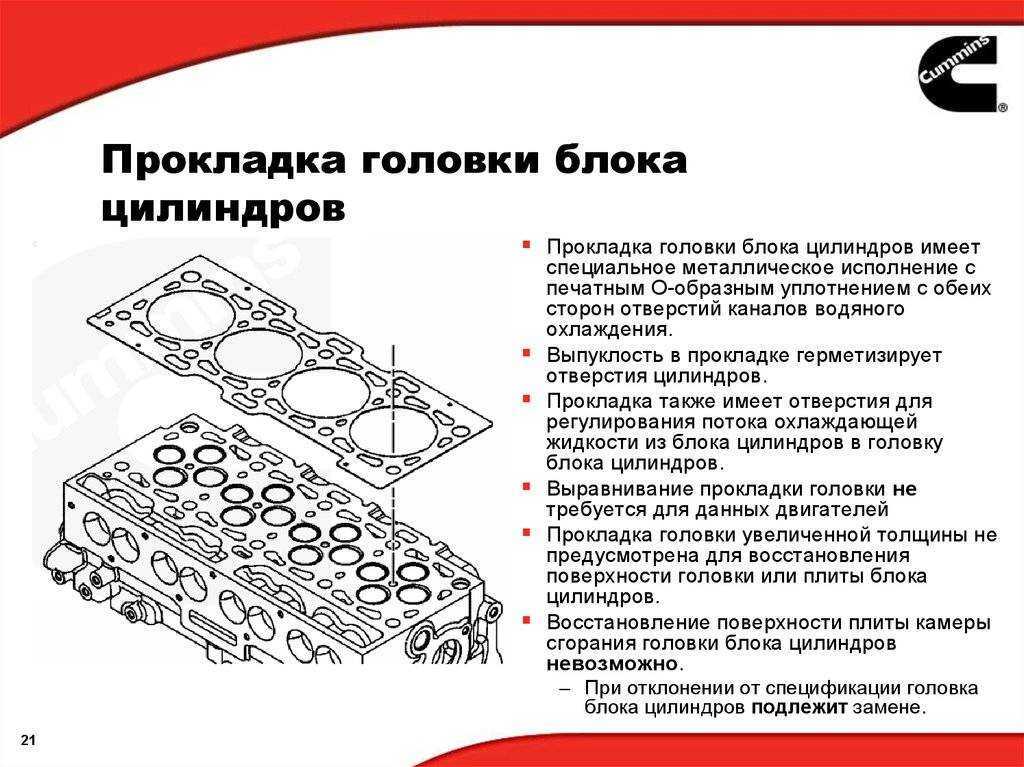

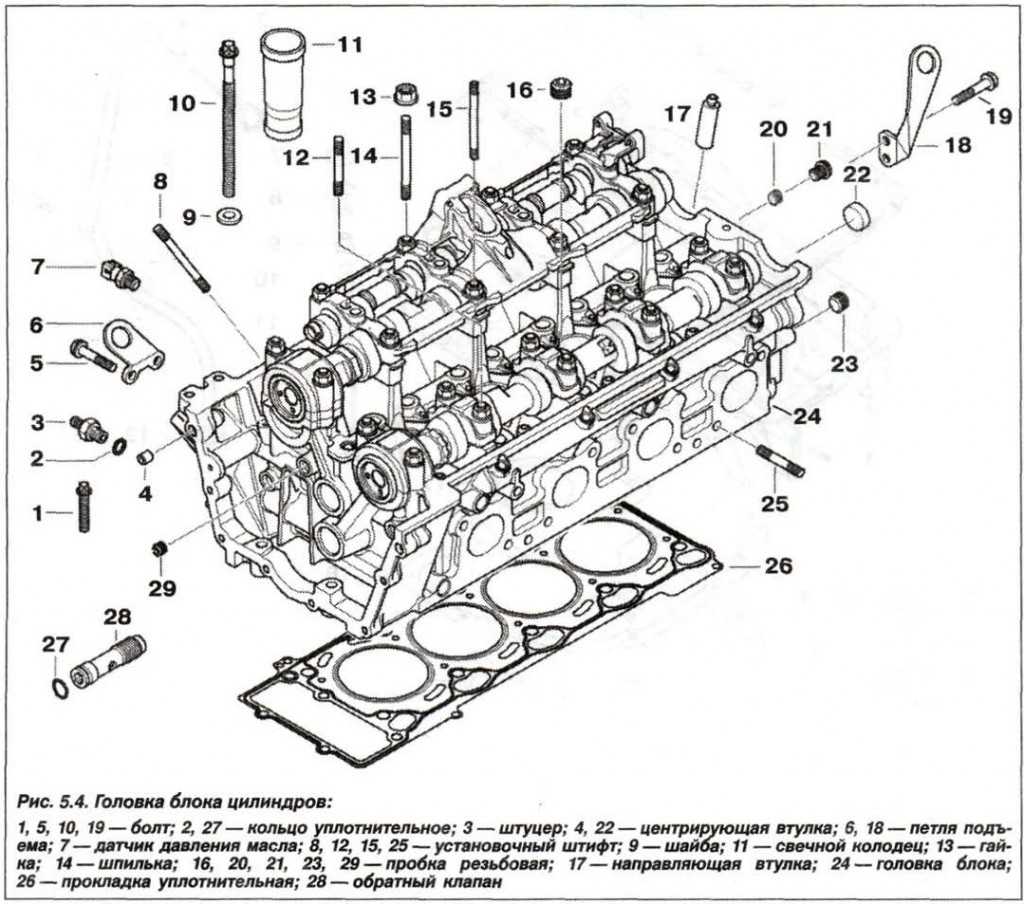

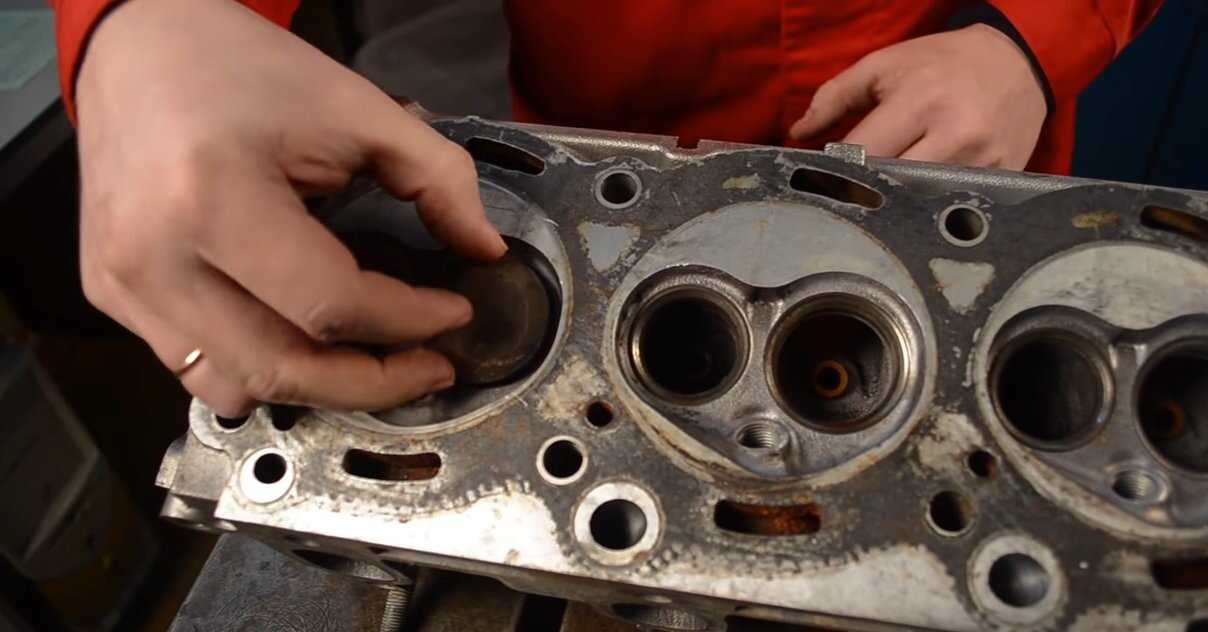

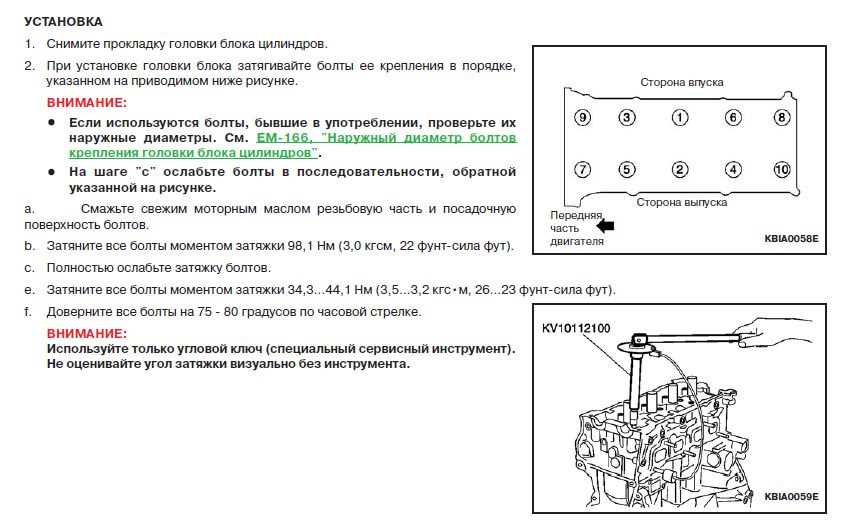

Как менять прокладку головки блока

Пошаговый процесс замены цепи ГРМ на УАЗ Патриот

Замена деталей газораспределительного механизма двигателя ЗМЗ 409 Евро 4 состоит из ряда шагов:

• снимается радиатор системы охлаждения;
• с насоса ГУР высвобождаются ремни;
• подающий шланг насоса охлаждения снимается со штуцера ;
• демонтируются муфта вентилятора, крыльчатка, фронтальная крышка ГБЦ;
• снимается насос системы охлаждения;
• с генератора снимается приводной ремень;
• вынимается датчик оборотов коленвала;
• откручивается заглушка масляного поддона и снимается шкив коленвала;
• удаляется крышка гидравлического натяжителя вверху и внизу;
• снимается крышка ГРМ, далее вытаскивается рычаг натяжителя и шестеренка;
• отсоединяется пластмассовый успокоитель;
• съемником удаляются звездчатые шестерни распредвала.

После завершения разборки шестерни и цепи рекомендуется промыть бензином, протереть и высушить. Далее нужно осмотреть все части и при обнаружении трещин, сколов, сильного износа произвести замену. Аналогичному осмотру подвергаются звездочки и шестерни механизма.

Для ДВС 409 штатным является гидронатяжитель ГРМ. Однако некоторые владельцы производят их замену на механические регуляторы. В этом имеются свои плюсы, если машина без кондиционера: возможность завести автомобиль буксиром, независимость от давления масла в системе. Однако, при наличии кондиционера опорная пластина потребует переделки, нужны будут другие болты вместо штатных, вследствие чего поменять детали станет сложнее.

Слив антифриза из системы

Для слива охлаждающей жидкости требуется установить машину так, чтобы имелся свободный доступ к двигателю с нескольких сторон. Далее отсоединяется минусовая клемма аккумулятора от корпуса (согласно инструкции по проведению работ), предварительно выключив зажигание. Антифриз сливается в приготовленную чистую емкость. Только после этого можно отсоединять патрубки и снимать радиатор системы охлаждения.

Разборка механизма ГРМ

Начинают разбор механизма с откручивания болтов, далее снимается крышка гидронатяжителя, размещенного вверху. Извлекаются крепление и прокладка. Вытащив пружину, отсоединяется сам натяжитель цепи. Таким же способом разбирается нижний узел натяжки. Крышка всего ГРМ удерживается 7 болтами, открутив которые, получаем доступ к ней. После снятия башмаков натяжителя выпрессовываются шестерни на распредвалах. Лучше всего использовать специальные съемники или молоток с рожковым ключом 12х17.

Окончательный демонтаж цепи привода

Перед снятием цепи нужно открутить успокоители, каждый крепится двумя болтами. Звездообразные шестерни промежуточного вала снимаются выворачиванием болтов, расположенных за пластиной. Для этого отвертка вставляется в специальные пазы на зубчатой шестеренке, не давая им провернуться. После демонтажа всей цепи она промывается бензином.

После снятия привода

После демонтажа все детали подвергаются очистке, оценке степени износа и проверке на наличие повреждений путем осмотра, вышедшие из строя части механизма подлежат замене.

Процесс сборки

Основные операции проводят в обратной последовательности. Пошаговый процесс сборки ГРМ:

Проверяем цепь на пригодность

Каждый элемент автомобиля подвергается износу. Для того чтобы не случилось неприятностей в дороге, особенно при поездках на дальние расстояния, рекомендуется регулярно проверять детали автомобиля на износ. Это же касается и цепи ГРМ. Как узнать, износилась цепь или нет? Изношенную и растянутую цепочку ГРМ внешне крайне сложно отличить от новой цепи. Цепь может быть не повреждена механически, но иметь изношенные штифты – это определить при визуальном осмотре практически невозможно.

Для проверки износа цепи впору воспользоваться проверенным методом. Для этого необходимо взять 20 см цепи – одну сторону расположить параллельно горизонту, дальше провернуть в руке так, чтобы штифт оказался перпендикулярно поверхности. Далее оцените угол свисания цепи. На неизношенной цепи угол наклона к горизонтальной поверхности составит не более 20 градусов, на старой изношенной цепи угол будет более 45 градусов. Это говорит о том, что цепи ГРМ нужна замена.

Также для определения степени износа цепи можно воспользоваться еще одним методом. Для этого необходимо взять штангенциркуль. Отсчитайте 8 звеньев и определите расстояние между крайними штифтами – должно быть в пределах 122,6 мм. Так, необходимо измерить минимум три произвольных участка цепи, если хоть на каком-то участке расстояние превысит максимально допустимое значение, цепь ГРМ нуждается в срочной замене.

Сигналы к замене

Главный сигнал того, что требуется замена ГРМ у Патриота — посторонние металлические звуки, доносящиеся из под капота, такой шум можно охарактеризовать как некое «бряканье». По неопытности можно перепутать поломку со стучащими клапанами. Хотя на 409 моторе и установлены гидрокомпенсаторы, необходимо заливать качественное масло, чтобы зазор клапанов регулировался правильно. Проблемы с ГРМ у Патриота, как правило, характеризуются потерей мощности на малых оборотах.

Установите автомобиль так, чтобы можно было подлезть к моторному отсеку с любой стороны. Затем, выключите зажигание, отсоедините клемму «—» от аккумуляторной батареи. Так просто подобраться к механизму ГРМ не получится, сначала придется открутить все закрывающее его. Слейте охлаждающую жидкость в подготовленную для этого емкость, после чего открутите радиатор и патрубки.

Далее, снимите ремень насоса гидроусилителя руля. То же самое необходимо сделать с ремнями генератора + водяного насоса (помпы). Извлеките подводящий шланг на помпу, снимите крышку ГБЦ (вынув перед этим все катушки зажигания). После этого, необходимо отсоединить переднюю крышку ГБЦ, вывернув 4 болта, а затем извлечь её вместе с вязкостной муфтой вентилятора и самим пропеллером.

Далее, нужно отсоединить водяной насос, который крепится тремя болтами. Извлеките датчик положения коленвала (он же датчик синхронизации), вывернув один болт, на котором он держится. Осуществите демонтаж шкива коленчатого вала, для этого может потребоваться трехлапый съемник.

Разборка механизма ГРМ

Выкрутите болты крепления крышки гидронатяжителя верхней цепи, извлеките его вместе с прокладкой

Важно делать это аккуратно, ведь на крышку давит пружина гидронатяжителя. После извлечения пружины извлеките сам гидронатяжитель. Аналогично нужно поступить с нижним гидронатяжителем

Открутите 7 болтов крепления крышки цепи

Аналогично нужно поступить с нижним гидронатяжителем. Открутите 7 болтов крепления крышки цепи

Крышку снимайте осторожно, поскольку есть риск повреждения прокладок или сальника коленчатого вала

Отверните болт крепления башмака (цифра 7 на схеме) натяжения цепи и снимите башмак, аналогично поступите с нижним башмаком. Теперь нужно отсоединить шестерни распредвалов (14 и 16 на схеме) от самих распредвалов — тут помогут рожковые ключи на 12 и 17, а также молоток. Либо воспользуйтесь специальным съемником.

Открутите успокоители, которые мешают дальнейшему демонтажу. Каждый из успокоителей держится на двух болтах. Для снятия звездочек промежуточного вала (5, 6 см. схему) нужно отогнуть пластину и вывернуть болты крепления звездочек, вставив отвертку в специальные пазы на зубчатом колесе, удерживая таким образом шестерни от проворачивания. После демонтажа цепи — промойте ее и шестерни в бензине, осмотрите на предмет повреждений.

Сборка ГРМ

Собирать весь механизм нужно в обратном порядке. Установка меток ГРМ на 409 двигателе происходит после сборки механизма, когда цепь располагается на шестернях. Перед началом сборки обязательно нужно смазать цепи и зубчатые колеса ГРМ моторным маслом. Первым делом напрессуйте шестерню на коленчатый вал, не забудьте про втулку + уплотнительное кольцо, которые должны там стоять. Проверните коленвал до того момента, чтобы метка зубчатого колеса и блока (M1) совпадали, поршень первого цилиндра при этом должен находиться вверху (положение ВМТ).

Поставьте успокоитель цепи, наденьте цепь на шестеренку коленвала. Поставьте ведомую звездочку промежуточного вала так, чтобы штифт совпал с отверстием. Тут также нужно добиться совпадения меток (M2). Сверху установите ведущую шестерню промвала, закрутите болты крепления и подогните края стопорной пластины, дабы избежать произвольного откручивания. Далее, нужно нажимать на натяжитель для натяжения цепи — до совпадения установочных меток ГРМ (12 и 18) с верхней плоскостью ГБЦ.

После того, как механизм ГРМ будет собран, необходимо установить на свое место все те детали, которые демонтировались изначально. Это шланги охлаждения, вентилятор, ремни, клапанную крышку, водяной насос. Если поддон на вашем Патриоте крепился через прокладку — поменяйте ее, допускается использовать вместо прокладки термостойкий герметик. В оконцовке залейте антифриз или тосол в систему охлаждения. Если сливали моторное масло (снимали поддон), то не забудьте залить свежее. Оденьте на место клемму «—» АКБ и попробуйте запустить мотор.

источник

Снятие шкива и замена сальника коленвала

Замена сальника коленвала — еще один момент, который я хотел бы разобрать. Так как в гараже у меня все еще лежит один двигатель ВАЗ 2106, который еще пока не продался, то решил на его примере показать, как заменить сальник коленчатого вала. Во многих руководствах по ремонту «классики» можно прочесть, что для замены переднего сальника, необходимо снимать крышку спереди, так как пространства между мотором и радиатором довольно мало, чтобы выполнить эту работу без проблем. Я же буду все показывать на снятом двигателе, поэтому проблем было испытано намного меньше. Итак, сначала приведу список необходимого инструмента, который нам понадобится:

Методы определения диаметра ключа

Универсальные инструменты сконструированы таким образом, что исчезает необходимость в подборе нужного размера ключа. Их рабочие узлы самостоятельно подстраиваются под диаметр гайки. Но в продаже есть экземпляры, диапазон настроек которых не подходит для работы с диаметром имеющегося крепежа. В таком случае стоит знать, как определить и подобрать размер. Существует два действенных метода.

По диаметру резьбы детали

Для шестигранной гайки инструмент следует брать с диаметром, который соответствует расстоянию между параллельными гранями самой гайки. Чтобы не задействовать в замерах штангенциркуль или линейку, эту величину можно вычислить по диаметру резьбы крепежа. Такие данные содержатся в технической документации, которая прилагается к болтам и гайкам заводом-изготовителем.

Гаечные ключи: рожковый, накидной, разводной, газовый, торцевой, перекидной. Таблица соответствия дюймового (американского) и метрического (европейского) рядов гаечных ключей. Перевод размеров ключей гаечных и головок болтов и гаек.

Выводы проекта dpva.ru — хотя варианты и есть, но лучше использовать ряд гаечных ключей соответствующий крепежу.

США ( и не только) (дюймов)	Метрические «европейские»(мм)
5/32	3.97 (не существует)
—	4
3/16	4.76 (не существует)
—	5
13/64	5.16 (не существует)
7/32	5.56 (не существует)
15/63	6.05 (не существует)
—	6
1/4	6.35 (не существует)
17/64	6.75 (не существует)
—	7
9/32	7.14 (не существует)
5/16	7.94 (не существует)
—	8
11/32	8.73 (не существует)
—	9
3/8	9.53 (не существует)
—	10
—	11
7/16	11.11 (не существует)
15/32	11.91 (не существует)
—	12
1/2	12.7 (не существует)
—	13
США ( и не только) (дюймов)	Метрические «европейские»(мм)
17/32	13.49 (не существует)
—	14
9/16	14.29 (не существует)
—	15
19/32	15.08 (не существует)
5/8	15.88 (не существует)
—	16
21/32	16.67 (не существует)
—	17
11/16	17.46 (не существует)
—	18
—	19
3/4	19.05 (не существует)
25/32	19.84 (не существует)
—	20
13/16	20.64 (не существует)
—	21
—	22
7/8	22.23 (не существует)
	23
29/32	23.02 (не существует)
15/16	23.81 (не существует)
—	24
31/32	24.61 (не существует)
—	25
США ( и не только) (дюймов)	Метрические «европейские»(мм)
1	25.40 (не существует)
—	26
1 1/16	26.99 (не существует)
—	27
—	28
1 1/8	28.58 (не существует)
—	29
—	30
1 3/16	30.16 (не существует)
—	31
1 1/4	31.75 (не существует)
—	32
—	38
1 1/2	38.10 (не существует)
—	39
—	50
2	50.80 (не существует)
—	51
2 1/8	53.96 (не существует)
—	54
2 1/4	57.15 (не существует)
2 3/8	60.33 (не существует)
2 1/2	63.5 (не существует)

Гаечный ключ — это инструмент для соединения или рассоединения резьбового соединения путём закручивания или раскручивания гаек, болтов и иных сопутствующих деталей.
Типов гаечных ключей множество и важно понимать их различие и назначение.
Кроме того, как правило гаечные, ключи используются попарно — один из ключей фиксирует головку болта, а второй откручивает или закручивает гайку или болт там…

Рожковый ключ. Самый распространённый и простой вид ключей

Ключ, рабочая поверхность которого охватывает крепежную деталь с двух или трёх сторон за счёт U-образной формы. Чаще всего, рожковые ключи двухсторонние, с близкими по размеру рабочими областями (например 8-10 или 11-13).
Недостатки подобного вида ключей — для охвата даже базовых типоразмеров необходимо иметь подобных ключей целый набор. Рабочая поверхность ключа повёрнута под углом 15° к продольной оси для удобства работы в труднодоступных местах.

Накидной ключ, рабочий профиль которого охватывает со всех сторон крепёжную деталь, повторяя профиль детали. Подобный тип ключей чаще всего тоже двухсторонний. Существуют накидные ключи с храповиком, позволяющим откручивать (закручивать) гайку (болт), не переставляя ключа.

Комбинированный ключ: на одном конце тела которых расположена накидная, а на другом — рожковая головка. Обе головки подобных ключей имеют одинаковый размер.

Степень затяжки болтов динамометрическим ключом, таблица

Усилие, которое необходимо приложить для откручивания или ввинчивания крепежа, называется моментом затяжки

Закручивая резьбовое соединение, важно знать, с каким оптимальным усилием необходимо на него воздействовать. Если болт закрутить слабее, то со временем из-за вибраций он раскрутится

В итоге между деталями образуется люфт,который может привести к серьезным негативным последствиям.

Если же метиз завинтить чересчур сильно, то повреждается резьбовое соединение или поверхности, которые скреплены крепежом. При чрезмерном воздействии срывается резьба, а детали трескаются. Во избежание разрушения специалисты советуют пользоваться динамометрическим ключом.

Каждый вид болтов, гаек, винтов в зависимости от класса и размера имеет свой оптимальный момент протяжки. Класс прочности болта можно увидеть на его головке, а все необходимые значения затяжки внесены в удобную таблицу. Единица измерения усилия – Ньютоны-метры.

Динамометрический ключ – это также гаечный инструмент, который оснащен встроенным динамометром. Он относится к прецизионным инструментам, главным предназначением которых является затяжка крепежных деталей с точным моментом. Во время работы динамометр покажет границу максимальной затяжки, и это поможет качественно и без срыва резьбы закрутить или открутить болт.

Для выкручивания болтов высокого класса прочности и призонных крепежей требуется увеличенная нагрузка на деталь. В таких ситуациях используют ключи Торкс, которые обеспечивают больший момент затяжки. Уникальность инструмента в том, что его рабочая поверхность имеет форму звездочки. Винты с соответствующим шлицем сделаны из прочного металла, благодаря чему можно прилагать большую силу для их извлечения. Благодаря особой форме бит головкии резьба крепежа сохраняются в целостности.

Универсальный ключ для болтов и гаек – это особый вид инструментов.Они созданы для облегчения монтажных и демонтажных работ. При правильном их использовании они предупредят разрушение резьбы и соединяемых плоскостей, обламывание головок и «слизывание» их граней. Для удобства специалистами были созданы таблицы, по которым можно без затруднений определить необходимый размер ключа. Инструменты производят из прочных сплавов, обычно из хромванадиевого, поэтому даже при активной эксплуатации они могут прослужить не один десяток лет.

Особенности зубчато-пластинчатой цепи ЗПЦ:

ЗПЦ

считается скоростной цепью с наименьшей из всех цепей кинетической массой,ЗПЦ меньше препятствует быстрому набору оборотов двигателя, способна перемещаться с большей скоростью и выдерживать большие нагрузки, чем втулочные цепи. Но эта цепь рассчитана на равномерные нагрузки без рывков, необходимо, чтобы в комплекте с зубчато-пластинчатыми цепями стояли качественные правильно подобранные гидронатяжители. Одной из причин быстрого выходаЗПЦ из строя является ухудшение работы гидронатяжителя из-за его засорения, что быстро сказывается на состоянииЗПЦ .

ЗПЦ

имеет слабый демпфирующий эффект из-за жёсткого характера контакта со звёздочками, близкого к зубчатой передаче. При заходе на звездочку клещевые захваты звеньев цепи захватывают зубы звездочки и отпускают зубы при сходе со звездочки

При таком способе зацепления звёздочек сЗПЦ особенно важно следить за неравномерным вытягиванием цепи. При ослаблении натяжения цепиЗПЦ «съезжают» по зубьям звездочки, вплоть до расцепления ВСЕХ зубьев со звездочкой, и уж если перескакивают, то не на один-два зуба, а до целого оборота коленвала. Нередко перескакиваниеЗПЦ происходит на пробеге до 20 000 км

Нередко перескакиваниеЗПЦ происходит на пробеге до 20 000 км.

На зубьях штатных звездочек двигателей ЗМЗ-40905 Евро-4 остаются следы от клещевых захватов звеньев ЗПЦ

. Возможно, шестерни звёздочек должны иметь большую или такую же твёрдость, как иЗПЦ, у которой твердость звена цепи около 54 НРС.

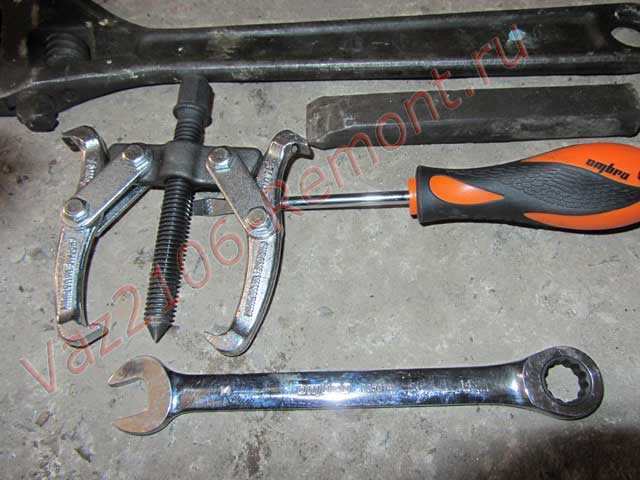

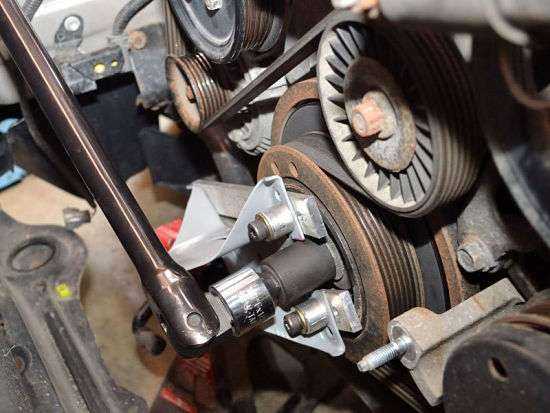

Как открутить шкив коленвала?

Снятие шкива. Откручиваем гайку

Шкив может закрепляться на конце коленвала посредством силового болта или гайки. Гайка встречается у большинства заднеприводных машин. У неё могут быть специальные выступы для зацепления с ручкой «кривого стартера», так называемый «храповик». Для срыва гайки мастера на СТО применяют торцовый ключ на 36 или 38 с приваренной длинной ручкой и фиксирующее приспособление, надеваемое на шкив. А как открутить шкив коленвала, закрепленный гайкой, в домашних условиях? Для этого можно поступить следующим образом:

• поставить машину на «яму» или эстакаду;
• включить 4-ю передачу, чтобы исключить проворачивание коленчатого вала при откручивании гайки;
• поднять ручку стояночного тормоза вверх до упора, чтобы исключить проворачивание колёс и продвижение автомобиля;
• обстучать деревянным молотком грани крепёжной гайки;
• используя торцовый ключ по размеру гайки и удлинитель ручки в виде металлической трубы, попытаться резким движением против часовой стрелки сдвинуть гайку с прикипевшего положения.

Видео: Как открутить гайку на шкиве колевала и заменить сальник

В случае успеха можно, изменяя положение головки ключа, постепенно выкрутить гайку до конца. Если эта попытка оказалась безуспешной, то можно применить следующий метод:

• поставить ручку коробки передач в нейтральное положение;
• снять колпачки со свеч зажигания, чтобы исключить искрообразование и запуск двигателя;
• накинуть головку ключа на гайку и упереть конец рычага в землю или лонжерон так, чтобы шкив не мог провернуться вправо;
• кратковременным включением зажигания придать коленвалу импульс вращения. Обычно одна или две попытки запуска помогают гайке сойти с места, и далее она легко откручивается ключом.

У большинства переднеприводных машин шкив закрепляется болтом. Перед тем как снять шкив коленвала, затянутый болтом, следует выполнить следующие операции:

• приподнять правую часть машины спереди и установить её на козелок или пенёк, демонтировать колесо;
• убрать блок воздушного фильтра, защитный кожух, ослабить и удалить приводной ремень электрогенератора, устранить все детали, которые препятствуют свободному доступу к шкиву;
• чтобы застопорить коленчатый вал, нужно снять заглушку в картере сцепления и вставить в отверстие монтировку, уперев его в зубья маховика;
• накинув на болт головку ключа, с помощью удлинителя рычага приложить несколько резких усилий в направлении левого вращения, чтобы сорвать болт с начального положения. В основном попытки завершаются успешно. При неудаче можно попробовать метод, приведенный выше для откручивания гайки, с кратковременным запуском стартера.

Следует иметь в виду и опыт простого народа, который позволяет снизить сцепление гайки и болта со шкивом. Если заранее смазать болт или гайку уксусной эссенцией, тормозной жидкостью или смазкой типа WD, то они откручиваются легче. Здесь находится информация о том где находится и как проверить датчик коленвала.

Ключи для крепежей с внутренним шестигранником

Такие болты часто используют в приборах и машиностроении. Они имеют цилиндрическую головку, и для их ввинчивания или извлечения потребуется другой спецключ – угловой шестигранник.

Размер шестигранного инструмента определяется аналогичным методом, только расстояние измеряют между противоположными сторонами внутреннего шестигранника. Подобные крепежи производятся по государственным стандартам, которые регламентируют соответствие диаметра резьбы конкретному размеру «под ключ». Для легкого подбора также можно использовать таблицу.

Резьба, М	М4	М5	М6	М8	М10	М12	М14	М16	М18	М20	М22	М24	М27	М30	М33	М36
Размер под ключ, мм	3	4	5	6	8	10	12	14	14	17	17	19	19	22	24	27

Пользоваться подобными таблицами удобно особенно неопытным мастерам, которые еще не могут на глаз определить размер ключа под внутренний шестигранник. Подбирая инструмент с правильными параметрами, можно сохранить целостность гайки или головки болта, не «слизывая» их грани неподходящим инструментом.

Как устроен ГРМ Патриота

ГРМ ЗМЗ-409 состоит из элементов:

• шестеренка коленвала;
• башмак натяжения цепи из пластика;
• гидравлический натяжитель;
• «верхняя» цепь;
• ведомая шестеренка промвала;
• малая ведущая шестеренка промвала;
• опора болта башмака;
• второй башмак натяжения;
• второй гидравлический натяжитель;
• шайба подавителя шума;
• «нижняя» цепь;
• спецметка на зубчатом колесе;
• штифт;
• «звездочка» впускных клапанов на распредвале;
• верхний «успокоитель»;
• «звездочка» выпускных клапанов распредвала;
• вторая метка на зубчатом колесе;
• средний и нижний «успокоители»;
• M1, M2 — наглядные метки на блоке цилиндров.

Метки: грм

Комментарии 29

всем спасибо за дискуссию )))

а как насчет такой же на 511 мотор? V8

если показанная шестерня для 402-я, то не может ли она быть унифицированой с 511-й?

показанная шестерня вата Если размер самой шестерни такой же то можно Но точно знаю что положение метки относительно шпонки на 24й и 53 шестернях разные, но для разрезной это не суть

а есть лучше? и как определить?

по простоте и надежности конструкции www.drive2.ru/l/3473274/

если показанная шестерня для 402-я, то не может ли она быть унифицированой с 511-й?

Ну я думал что так, но точно не знал. Теперь будем знать

хорошо, тогда сдерем только идею))

Собираешь шестерню в заводское положение. Регулируешь клапана. Выставляется ВМТ на любом цилиндре (в такте завершения выхлопа) В этот момент клапана на этом цилиндре должны быть в приоткрытом положении. То есть, выхлопной клапан еще не закрылся до конца, а впуск уже начинает открываться. Так вот, нужно поставить распредвал так, что бы клапана были открыты на одну высоту. Около 0,5-2мм, в зависимости от распредвала. Высоту можно измерить просто, штангеном от плостисти гбц замеряешь высоту на зарытых клапанах (что бы был зазор на коромыслах) по тарелке к примеру, высота скорее всего будет отличатся. Записываешь. Дальше замеряешь высоту подъема клапанов в положении ВМТ как описывал выше. Высчитываешь на сколько и куда повернуть. Добиваясь одинаковой высоты подъема клапанов.

ну вот ясное и понятное разъяснение спасибо а то у меня проблемы с фазами грм но всё по меткам стоит а мотор всё время работает на обеднённой смеси всё перепробовал кроме проверки фаз грм

фазы практически не влияют на бедную-богатую смесь на карбюраторе фазы влияют на кривую момента мотор либо тянет внизу до середины, либо раскочегаривается ближе к середине и на верхах чуть получше То есть если фазы запаздывают то середина и верхи лучше Если опережает — низы лучше, но верхов как таковых не будет практически

у меня верхи хорошие и крутится хорошо а на низах проблемы на низких оборотах мотор трясёт дажи ехать тяжко на малой скорости наступают перебои и машина дёргается и расход огромный а свечи белые аж перегреваются и наступает калийное зажигание кучу всего переменял и перепробовал дажи поршневую менял но ничего не меняется осталось только с фазами поковыряться мож там шпонка не в том месте нарезана или ещё чтото

УАЗ Patriot Первый › Бортжурнал › ГРМ ЗМЗ-409 Прогресс Евро-4 Идеальная фаза.

Решил я перебрать двигатель маленько. Начало эпопеи здесь: Ремонт ЗМЗ 409 Вскрытие. День первый. ч1 Финишным этапом, ясно-понятно, является сборка. Частью которой является установка привода ГРМ. Мною был приобретен в качестве эксперимента ГРМ Евро-4 фирмы Прогресс с регулируемыми звездочками. Внутри в коробочке такие дела:

Качество обработки звездочек вызывает некоторые вопросы

Звездочки промвала состыкованы с зазором, который впрочем при сборке стягивается.

Конус, притягивающий звездочку распредвала имеет овальное сечение

Ну и прокладочки маленько

Звездочка коленвала не симметрична, перед установкой прицеливался на большую звезду промвала.

Звезду подогрел градусов до 70 (чтоб через перчатки не жгло) и довольно легко набил на место. Поставил звезды промвала и успокоитель.

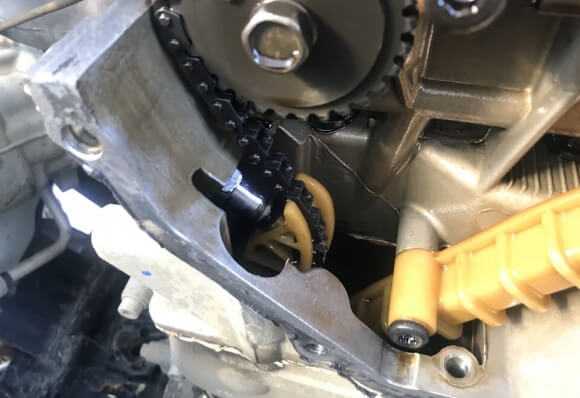

Раньше не обращал внимания — цепь идет в непосредственном контакте с успокоителем, не по прямой от звезды к звезде.

С установленным нижним натяжителем цепь уже не перескакивает на звездочках. Готов к установке крышки и ГБЦ.

Пока ставил головку, слетела верхняя цепь с звездочки промвала.

Поизгаляться конечно пришлось, но выбор был не большой — цепь должна быть на месте и всё тут. Вернул.

Поставил звезды на распредвалы, отрегулировал фазы, покрутил — выпуск куда-то уехал, ещё раз отрегулировал, покрутил три раза.

Транспортир был в комплекте с приводом ГРМ.

На этом сборка двигателя практически завершена

Всем спасибо за внимание

Ревизия комплекта через 18000 км Ревизия ГРМ Евро 4 ЗМЗ 409 Прогресс

источник

Как открутить шкив коленвала?

Снятие шкива. Откручиваем гайку

Видео: Как открутить гайку на шкиве колевала и заменить сальник

В случае успеха можно, изменяя положение головки ключа, постепенно выкрутить гайку до конца. Если эта попытка оказалась безуспешной, то можно применить следующий метод:

• поставить ручку коробки передач в нейтральное положение;
• снять колпачки со свеч зажигания, чтобы исключить искрообразование и запуск двигателя;
• накинуть головку ключа на гайку и упереть конец рычага в землю или лонжерон так, чтобы шкив не мог провернуться вправо;
• кратковременным включением зажигания придать коленвалу импульс вращения. Обычно одна или две попытки запуска помогают гайке сойти с места, и далее она легко откручивается ключом.

У большинства переднеприводных машин шкив закрепляется болтом. Перед тем как снять шкив коленвала, затянутый болтом, следует выполнить следующие операции:

• приподнять правую часть машины спереди и установить её на козелок или пенёк, демонтировать колесо;
• убрать блок воздушного фильтра, защитный кожух, ослабить и удалить приводной ремень электрогенератора, устранить все детали, которые препятствуют свободному доступу к шкиву;
• чтобы застопорить коленчатый вал, нужно снять заглушку в картере сцепления и вставить в отверстие монтировку, уперев его в зубья маховика;
• накинув на болт головку ключа, с помощью удлинителя рычага приложить несколько резких усилий в направлении левого вращения, чтобы сорвать болт с начального положения. В основном попытки завершаются успешно. При неудаче можно попробовать метод, приведенный выше для откручивания гайки, с кратковременным запуском стартера.

Следует иметь в виду и опыт простого народа, который позволяет снизить сцепление гайки и болта со шкивом. Если заранее смазать болт или гайку уксусной эссенцией, тормозной жидкостью или смазкой типа WD, то они откручиваются легче. Здесь находится информация о том где находится и как проверить датчик коленвала.

Лада 2106 › Бортжурнал › Замена переднего сальника коленвала

Всем привет! Продолжаю исправлять косяки прежних владельцев. Сегодня менял сальник коленвала. Масло с него уже начало капать, поэтому надо было что-то делать. Подкапотное пространство было не только в масле, но и в тосоле, пока позавчера не запаяли радиатор. Начнём с самого начала. Говорят, что уровень масла ниже сальника. Но никто не отменял поговорку и я немного забрался под горку, чтобы наверняка обезопасить себя от потерь. Выехал под горку и естественно выползла проблема жигулей — капот… Решил проблему быстро с помощью хомута.

Дальше снял карлсона со шкивом и ремнём, ремень не попускал — очень неудобно его натягивать. А после этого началась свистопляска с гайкой. В интернете было два варианта откручивания: стартер; ручник и первая передача. На первой передаче ничего не получилось — у меня не хватило сил, чтобы гайку провернуть, колёса из колодок вырывались и гайка оставалась на месте. Попробовал второй вариант — упёрся ключём в гайку шкива генератора, клацнул стартером раз 10 — не сдвинулось. А в одноименно видео на ютубе мужик с первого раза открутил… Провернул немного ключ, чтобы появилась ударная нагрузка об гайку, клацнул ещё 5 раз стартером — ничего. Взял длинную трубу, одел на ключ и положил её на внутренний угол крыла. К слову, крыло не согнуло, а ключ разломало. Покинул машину, сходил в соседний ряд к сварщику, он мне снова приварил ключ и я после этого всё-таки открутил гайку ударной нагрузкой об гайку шкива. Почему сломался ключ — не знаю.

Змз 402 регулировка клапанов своими руками (инструкция с видео и фото)

18.10.201918.10.2019

Добрый день. В сегодняшней статье я расскажу о том как осуществляется  регулировка клапанов на ЗМЗ 402, в два этапа (так быстрее).

Для тех кто не любит читать,  ниже приведено подробное видео:

Инструкция по регулировке клапанов

Необходимый инструмент:

• отвертка.
• ключ рожковый (10,12,13,14).
• щупы измерительные на 0.35 и 0.45мм.

Необходимые запчасти и расходные материалы:

• прокладка клапанной крышки. (обязательно).
• герметик (если устанавливаете резиновую прокладку).
• шланг отвода картерных газов (если высох).
• шпильки, шайбы от умз 421, гайки, шайбы гровера (по желанию, если хотите убрать подтеки масла).

Как на змз-402 осуществляется регулировка клапанов?

Внимание — регулировка клапанов выполняется на холодном двигателе!

1. Снимаем клапанную крышку.
2. Подводим поршень в первом цилиндре верхней мёртвой точке такта сжатия.

Самый простой способ определить верхнюю мертвую в первом цилиндре — подвести метку на шкиве (демпфере) к отливке на передней крышке и сняв крышку трамблера убедиться, что бегунок смотрит на свечной провод идущий к первому цилиндру.

https://youtube.com/watch?v=VFPu07kSum4

По большому счету можно это и не делать, достаточно совместить метку, при снятой клапанной крышке поболтать толкатели чтобы понять какие свободны (на инжекторе так и делал).

Если вы не видите метку, верхнюю мертвую точку можно найти вывернув свечу из цилиндра и вставив ответртку в свечной канал провернуть коленчатый вал.

1. Регулируем выпускной клапан первого цилинда (0.35 мм.), выпускной клапан второго цилиндра (0.45мм), впускные клапаны первого и третьего цилиндров (0.45мм).
2. Проворачиваем коленчатый вал на 360 градусов (полный оборот т.е. снова ставим на эту-же метку)
3. Регулируем тепловой зазор выпускного клапана четвертого цилиндра (0.35 мм),выпускного клапана третьего цилиндра (0.45 мм), впускных клапанов второго и четвертого цилиндров (0.45 мм).
4. Закрываем клапанную крышку, собираем навесное оборудование.

Если после прогрева вы слышите подстукивание клапанов допустимо уменьшить тепловой зазор с 0.45мм до 0.4мм. уменьшать зазор крайних клапанов нежелательно (сильно увеличивается вероятность прогара).

Небольшой тюнинг

Двигатель змз-402  широко известен своей  способностью поливать маслом дорогу, порой, кажется, что масло может просачиваться через стенки блока. Именно поэтому я,  в начале статьи, рекомендовал купить шпильки и шайбы от двигателя умз-421.

Ранее,  когда я сам регулировал клапаны,  всем автовладельцам я рекомендовал переделывать  стандартное винтовое крепление клапанной крышки на шпильки и гайки от УМЗ.

Никакой сложности в переделке нет, всё устанавливается БОЛТ-ON.

1. За место винтов заворачивайте шпильки от УМЗ.
2. На них одеваете прокладку (лучше пробковую, я пришел к этой переделке так как так ее монтаж значительно ускоряется).
3. Устанавливаете на место клапанную крышку.
4. Последовательно устанавливаете шайбы от УАЗ, гроверы и закручивайте гайки.

Плюсы переделки:

• нет риска свернуть слабую резьбу в ГБЦ при установке клапанной крышки
• значительно сокращается течь масла, так как, благодаря шайбам от УМЗ, меньше деформируется клапанная крышка.
• упрощается установка пробковой прокладки.

Как часто необходимо регулировать клапаны?

Заводом-изготовителем установлен регламент по регулировке клапанного механизма — один раз 15.000 км, но, на практике, обычно клапана регулируют раз 40.000 км, или когда они застучат,  в зависимости от того что случится раньше. При использовании гбо рекомендуется соблюдать регламент!

Особенности регулировки клапанов  на змз-402 при установленном ГБО?

На тематических форумах  часто можно найти рекомендацию —  увеличить на 0,05 мм тепловой зазор для выпускных клапанов.  в качестве обоснования увеличения теплового зазора, указывается повышенная температура горения газа.

 делать это ни в коем случае не надо —  разница в температуре выхлопа между бензином и газом не более 10%,  вот вам наверное картинка:

Поверьте 10% в температуре выхлопа,  это не существенная разница, а увеличенный зазор в клапанном механизме будет раздражать  неприятным стуком, постоянно сбивающейся регулировкой и ускоренным износом.

Заключение

На этом у меня сегодня всё.  Я надеюсь что статья была вам полезна и полностью ответила на вопрос как на змз-402 осуществляется регулировка клапанов.  если у вас остались вопросы или если вы хотите дополнить статью — пишите комментарии.

Как открутить болт шкива коленвала – решаем проблему

При помощи болта обычно крепятся шкивы переднеприводных авто. В таких ТС шкив ориентирован перпендикулярно оси машины, что, конечно же, затрудняет ремонтные работы (добраться до крепления весьма непросто). Чтобы максимально быстро и без затруднений открутить болт, желательно заранее подготовить:

• комплект автоинструментов;
• так называемый «пенек» (или «козелок»);
• автомобильный домкрат;
• головку (торцевую) с рычагом и удлинителем (головка должна подбираться по размеру болта).

Процесс при наличии указанных приспособлений выглядит следующим образом:

• снимаем колесо (естественно, перед этим нужно приподнять при помощи домкрата переднюю правую часть машины);
• устанавливаем ТС на «пенек»;
• снимаем щиток двигателя, защищающий его от попадания грязи, воздушный фильтр (они располагаются со стороны капота сверху) и ремень генератора;
• на блоке сцепления открываем заглушку, чтобы можно было зафиксировать коленвал, и заклиниваем зубья маховика, используя монтировку;
• на болт надеваем головку и начинаем его откручивать (если он не поддается, потихоньку увеличиваем длину рычага).

Рассказывать о том, как затянуть шкив коленвала и вернуть авто в состояние до ремонта, думается, не требуется. Все операции выполняются в обратном порядке.
