Как найти утечку тока в автомобиле мультиметром

Как измерить ток утечки мультиметром?

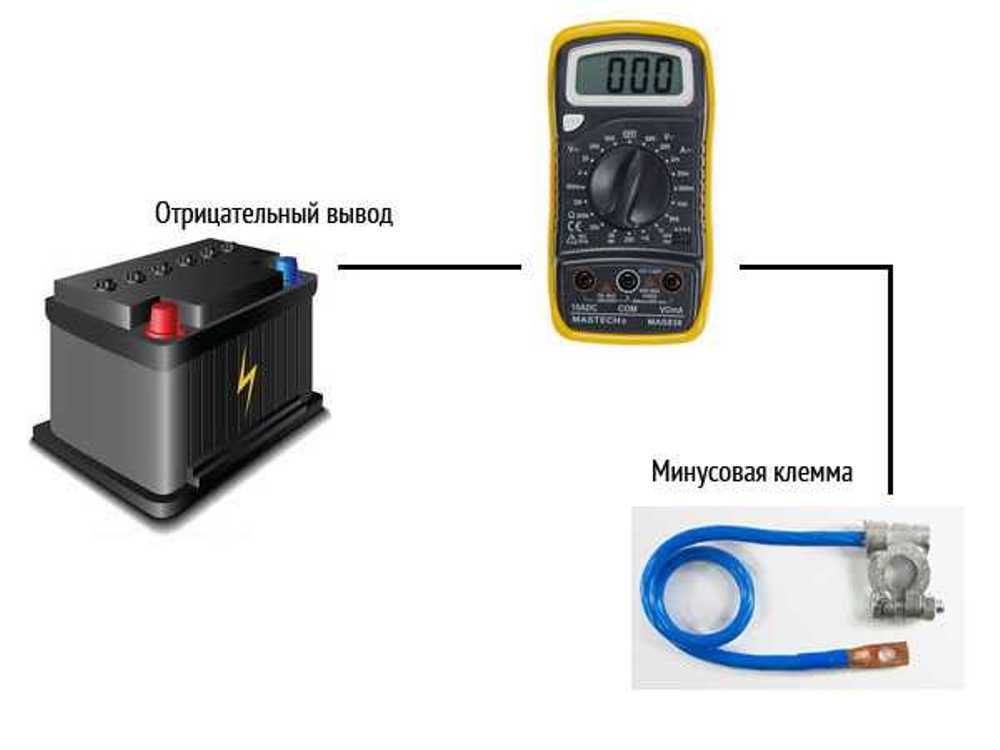

Схема подключения мультиметра для измерения тока утечки

Для измерения утечки тока из АКБ вашего автомобиля вам потребуется три вещи – мультиметр, ключ на 10 и резиновые перчатки. Порядок действий следующий:

1. заглушите авто, выключите всю электронику в салоне (все лампочки в салоне, багажнике, бардачке, прикуриватель, магнитолу);
2. выньте ключи из зажигания, опустите стекла (чтобы был доступ в салон без ключа);
3. закройте все двери.
4. подождите минут 10-15 пока обнулится все статическое напряжение в электросети.
5. откройте капот и при помощи ключа скиньте минусовую клемму с АКБ.
6. установите мультиметр в режим измерения тока и подключите один щуп к минусу аккумулятора, а второй к клемме, прибор должен показать вам определенное значение – это и будет ток утечки АКБ.

Важно: Не подключайте мультиметр к плюсу обоими щупами. Это может привести к короткому замыканию и перегоранию предохранителя мультиметра

Какие инструменты нужны

Чтобы замерить утечку тока на аккумуляторе, владельцу техники потребуется гаечный ключ на 10, а также тестер, измеряющий ток величиной от 3-5 А. Такой показатель доступен практически на всех мультиметрах, в том числе и китайских.

Если под рукой нет измерительного прибора, в крайнем случае можно воспользоваться 12V лампочкой. Не следует брать светодиодные лампы – при скачке напряжения она сразу сгорит. Визуально определить это невозможно, поэтому диагностика потери тока будет проведена неправильно.

Как настроить мультиметр

Перед тем, как приступить к замеру утечки тока на аккумуляторе, нужно выполнить правильную настройку мультиметра. От этих действий зависит итоговый результат операции, а также целостность самого прибора.

Инструмент используют в режиме замера постоянного тока и устанавливают предельно допустимое значение измерения.

Измерение общего тока

Проверка утечки тока в машине – это измерение мультиметром тока, который поступает от АКБ после выключения зажигания к автомобильным узлам. Для этого транспортное средство устанавливают на стоянку и отключают все потребители питания – фары, навигатор, магнитолу и т.д. Затем выключают зажигание, открывают капот, опускают одно из стекол, чтобы в случае возможных проблем иметь возможность открыть автомобиль и включают сигнализацию.

Далее настраивают мультиметр и отсоединяют провод от одной из клемм батареи, чтобы померить ток утечки. Более безопасной считается проверка мультиметром массы на аккумуляторе автомобиля, но можно использовать и плюсовой контакт. Далее к клемме и проводу подсоединяются щупы тестера. Чтобы освободить руки, используют клещи или зажимы «крокодил».

Запрещается соединять щупами плюс и минус батареи – случится короткое замыкание. Вреда машине это не причинит, а в тестере сгорит предохранитель или же прибор выйдет из строя.

После того, как тестер подключен, запрещается включать какое-либо автомобильное оборудование, потому что потребляемый им ток может превысить допустимый предел измерения мультиметра и последний сгорит.

Если все действия выполнены правильно, на дисплее тестера должно появиться цифры, обозначающие ток утечки. Высчитать допустимое значение для своего авто можно самостоятельно, сложив потребляемый ток каждым элементом в бортовой сети. Так, сигнализация потребляет до 20 мА, часы – 1 мА, акустическая система – примерно 3 мА и т.д. Показания на экране мультиметра не должны превышать полученной суммы, а также разрешенных норм.

На автомобилях со штатным оборудованием возможна утечка до 50 мА, на технике с дополнительными потребителями питания (магнитола, сигнализация, навигатор и т.д.) – до 80 мА. Если значение больше допустимого, это сообщает о проблемах с утечкой.

Необходимо оставить тестер подключенным на 10-15 минут. На автомобилях часто устанавливается «умное» оборудование, переходящее в режим сниженного потребления электроэнергии через некоторое время после выключения зажигания. Если же показания на дисплее так и не снизились, нужно приступить к обнаружению причины потери тока.

Измерение сопротивления

Самая большая гарантия по обеспечению сохранности прибора гарантирована при его применении для тестирования характеристик сопротивления в конкретной цепи. Установка переключателя допускается на всех диапазонах «Ω», а затем подбирается вариант для получения максимально точных измерений. Не забывайте перед началом непосредственного замера сопротивления обесточить цепь. Эту процедуру обязательно произвести даже в случае с элементарной батарейкой. Несоблюдение такого правила – причина больших неточностей показаний.

Измерение данного параметра очень популярно при ремонте электробытовой техники.

Течи между бачком и унитазом

Бывает такое, что резервуар не переполняется, и течет вода из бачка в унитаз. Обычно проблема связана с соединительным болтом. Он изготавливается из стали, поэтому со временем ржавеет и дает течь. Нужно внимательно осмотреть эту область и при необходимости заменить крепежи.

Работы выполняют следующим образом:

1. Отключают воду и опустошают бак.
2. Отсоединяют водопроводную трубку.
3. Откручивают болты. Если они проржавели, их спиливают ножовкой.
4. Отодвигают бачок и вытаскивают полочку с манжеты.
5. Сливают оставшуюся воду и удаляют всю ржавчину.
6. Меняют прокладки и болты.
7. Устанавливают все элементы обратно.

Как проверить утечку тока в электросети автомобиля

Перед тем как приступить к проверке электрической сети автомобиля, нужно отключить все дополнительные электроприборы, которые явно требуют большого количества энергии для работы. Например, это могут быть различные устройства для освещения — лампочки внутри салона, под капотом, в багажнике и так далее. Также лучше отключить все дополнительные аксессуары, такие как: видеорегистратор, нештатная мультимедийная система, нештатный телевизор и прочее.

Важно: В ходе проверки утечки тока может сработать центральный замок, поэтому лучше оставить окно автомобиля открытым на момент диагностики. Начать проверку следует на выключенном двигателе

Нужно определить, как много энергии потребляют приборы в электрической сети автомобиля, когда двигатель выключен. К приборам, которые постоянно расходуют энергию аккумулятора, относятся: сигнализация, часы, электронный блок управления двигателя, штатная мультимедийная система

Начать проверку следует на выключенном двигателе. Нужно определить, как много энергии потребляют приборы в электрической сети автомобиля, когда двигатель выключен. К приборам, которые постоянно расходуют энергию аккумулятора, относятся: сигнализация, часы, электронный блок управления двигателя, штатная мультимедийная система.

Важно: Нормальными показателями потребления токов при простое двигателя автомобиля является 15-80 мА. С таким потреблением потребуется машине простоять несколько месяцев, чтобы не самый емкий аккумулятор разрядился

Сам процесс проверки потребления приборами тока проходит следующим образом:

1. Выключите двигатель;
2. Далее необходимо снять с автомобильного аккумулятора положительную (плюсовую) клемму;
3. После этого контакты мультиметра, включенного в режиме амперметра, подключаются к клемме и выводу аккумулятора;
4. Амперметр покажет, какое потребление токов имеет место быть при выключенном двигателе.

Важно: Не соединяйте контакты мультиметра с выводами аккумулятора, иначе это приведет к выходу из строя диагностического устройства. Если полученные значения выше допустимых, нужно переходить к поиску причины

Для этого один человек должен продолжать следить за показаниями мультиметра, а другой в этот момент по очереди должен вытаскивать предохранители. Процесс примерно следующий: вытащили предохранитель, записали (или запомнили) результат, сравнили его с исходным. Если после удаления одного из предохранителей резко снизилось потребление тока, значит данную цепь нужно предметно проверить на наличие утечек — осмотреть провода, которые в нее входят (чтобы определиться с тем, какие провода находятся в данной сети, необходимо ознакомиться с руководством автомобиля). Если же после удаления одного из предохранителей результаты утечки изменились не сильно, предохранитель нужно вернуть обратно и вытащить следующий, до обнаружения проблемы

Если полученные значения выше допустимых, нужно переходить к поиску причины. Для этого один человек должен продолжать следить за показаниями мультиметра, а другой в этот момент по очереди должен вытаскивать предохранители. Процесс примерно следующий: вытащили предохранитель, записали (или запомнили) результат, сравнили его с исходным. Если после удаления одного из предохранителей резко снизилось потребление тока, значит данную цепь нужно предметно проверить на наличие утечек — осмотреть провода, которые в нее входят (чтобы определиться с тем, какие провода находятся в данной сети, необходимо ознакомиться с руководством автомобиля). Если же после удаления одного из предохранителей результаты утечки изменились не сильно, предохранитель нужно вернуть обратно и вытащить следующий, до обнаружения проблемы.

Обратите внимание: Если в последнее время какие-то из предохранителей перегорали, лучше начать проверку утечек именно с этих цепей. Когда в результате проверки методом удаления предохранителей не удается определить, что именно является причиной утечки, вероятнее всего, проблема связана с приборами, которые подключаются к аккумуляторной батарее без предохранителей

К таким приборам относятся: генератор, система сигнализации, дополнительные установленные приборы (например, акустика)

Когда в результате проверки методом удаления предохранителей не удается определить, что именно является причиной утечки, вероятнее всего, проблема связана с приборами, которые подключаются к аккумуляторной батарее без предохранителей. К таким приборам относятся: генератор, система сигнализации, дополнительные установленные приборы (например, акустика).

Как сделать грамотную проверку с тестером

Теперь разберем, как именно определить утечку мультиметром. Нам пригодятся:

• универсальный измеритель параметров тока;
• ключи гаечные;
• пассатижи.

Вот только предупредим сразу: данный метод, объясняющий, как можно проверить ток утечки аккумулятора мультиметром, предполагает присутствие помощника. Хотя при желании можно справиться и одному.

1. Прежде всего, необходимо отключить все бортовые приборы, все освещение, магнитолу, вытащить ключ из замка зажигания.
2. Далее откручиваем ключом и отсоединяем отрицательную клемму аккумуляторной батареи.
3. Теперь берем электротестер, ставим его в режим «10 А», один вывод этого аппарата прикладываем к отрицательной клемме аккумулятора, а второй вывод – к снятому с батареи проводу.
4. Здесь кроется ответ на вопрос, как проверить этот самый ток утечки? Нормальная величина достигает 70 мА. Если показания выше, надо искать источник потери.
5. Предположим, показания выше. Тогда просим помощника вскрыть блок предохранителей и начать аккуратно вытаскивать их по одному из гнезд. Напарник должен действовать пассатижами с изолированными ручками или штатными щипчиками!
6. Та цепь, при извлечении предохранителя которой, восстановилось нормальное значение ампеража, подлежит дальнейшей проверке.
7. Возвращаем на место предохранитель проблемной цепи, затем поочередно отсоединяем её звенья. Как только величина опять восстановится, станет ясно, где неисправное звено. То есть там либо дефектное устройство, либо нарушение проводки.
8. После успешного завершения процедуры, устраняем проблему, а клемму аккумулятора подключаем обратно.

Всю эту последовательность, как определить утечку на автомобиле, можно также изучить по видео.
Кстати, при этих работах с электропроводкой не забывайте об элементарных правилах безопасности:

• во-первых, наденьте резиновые перчатки;
• во-вторых, опустите окна в автомобиле – вдруг сработает центральный замок.

Ну и вообще: во всем соблюдаем осторожность

Конкретный пример с ВАЗ

Однако предположим, мультиметр так и не показал нормальный параметр ампеража при «прозвоне» всех цепей. Как тогда проверить ток утечки в машине?

Разберем подобный случай на примере автомобиля ВАЗ. Посмотрим, как проверить утечку тока на автомобиле ВАЗ 2110. Для этого нам опять понадобятся:

• мультиметр;
• ключи;
• плоскогубцы.

Действия таковы.

1. Допустим, мы извлекли поочередно все предохранители, одновременно проверяя показания, но мультиметр все время выдавал повышенный расход амперов.
2. Определяем дальше утечку тока в цепи автомобиля. Смотрим генератор.
3. Для проверки генератора заводим двигатель, включаем все электроприборы, габариты, противотуманки, затем проверяем измерителем в режиме вольтажа напряжение на выводах электродвигателя. Оно должно быть не меньше 12 вольт.
4. При исправности генератора проверяем стартер. Отсоединив его провода, смотрим, не исчезли ли потери электротока в разрыве клемма батареи – электропроводка.
5. Наконец, тестируем сигнализацию. Постоянно производим замер амперметром, при наступлении режима охраны смотрим на изменения показаний.

Таковы основные принципы, объясняющие, как определить утечку в собственном автомобиле тестером.

Как нельзя делать

В заключение укажем неправильные способы диагностики электрооборудования автомобиля, которые приводят к печальным последствиям. Для наглядности информация разложена по полочкам в следующей таблице.

Способ	В чем заключается	Чем опасен
Подключение амперметра к клеммам аккумулятора	Тестер в режиме амперметра подключают красным выводом к плюсу аккумулятора, а черным выводом – к минусу.	Происходит короткое замыкание внутри мультиметра, сгорает его предохранитель.
Установка нештатного предохранителя	В цепь, у которой перегорает предохранитель, вставляют другой предохранитель с увеличенным предельно допустимым амперажем – для дальнейшей диагностики цепи.	Чревато выгоранием всей проводки нескольких звеньев, возможен пожар.

К тому же, мы описали все возможные алгоритмы, помогающие проверить ток утечки на аккумуляторе автомобиля электрическим мультиметром. Приведенная информация наверняка окажется кстати столкнувшимся с такой проблемой автолюбителям.

Теперь почитайте про расточку двигателя и расточку блока цилиндров своими руками.

Поиск и устранение неисправности

Самостоятельно проверить ток утечки на аккумуляторе автомобиля мультиметром несложно. Для этого совсем не обязательно обращаться в сервисный центр, поездка в который потребует и времени, и денег. Для проверки бортовой сети своими силами понадобится лишь гаечный ключ на 10 и мультиметр, способный измерять токи величиной не менее 3-5 А. Таким пределом измерения обладают если не все, то большинство авометров (тестеров), включая китайские.

Эти приборы могут измерять постоянный ток до 10 А (слева) и 3 А (справа).

Измерение общего тока

Проверка утечки тока в автомобиле мультиметром производится путем измерения потребляемого от аккумулятора тока оборудованием авто при отключенном зажигании. Для этого необходимо произвести все манипуляции, которые выполняются при постановке автомобиля на стоянку: отключить потребители (фары, обогреватели, кондиционеры и пр.), выключить зажигание, активировать систему охраны, если она есть, и плотно закрыть все двери. Перед этим, конечно, нужно открыть крышку моторного отсека, где установлен аккумулятор. Дополнительно стоит опустить стекло в одной из дверей на случай, если манипуляции с АКБ вызовут случайное срабатывание дверных замков.

Этот тестер имеет максимальный предел измерения тока в 10 А, его и нужно выбрать.

Далее от АКБ отсоединяется одна из клемм, между сброшенным проводом и клеммой включается уже настроенный мультиметр. Чтобы не держать щупы тестера руками, их можно оснастить зажимами «крокодил». После подключения мультиметра включать какое-либо бортовое оборудование нельзя, поскольку ток, потребляемый этим оборудованием, может превысить максимальный предел измерения тестера. В результате тестер просто сгорит.

Зажимы типа «крокодил», надетые на щупы тестера, оставляют руки свободными.

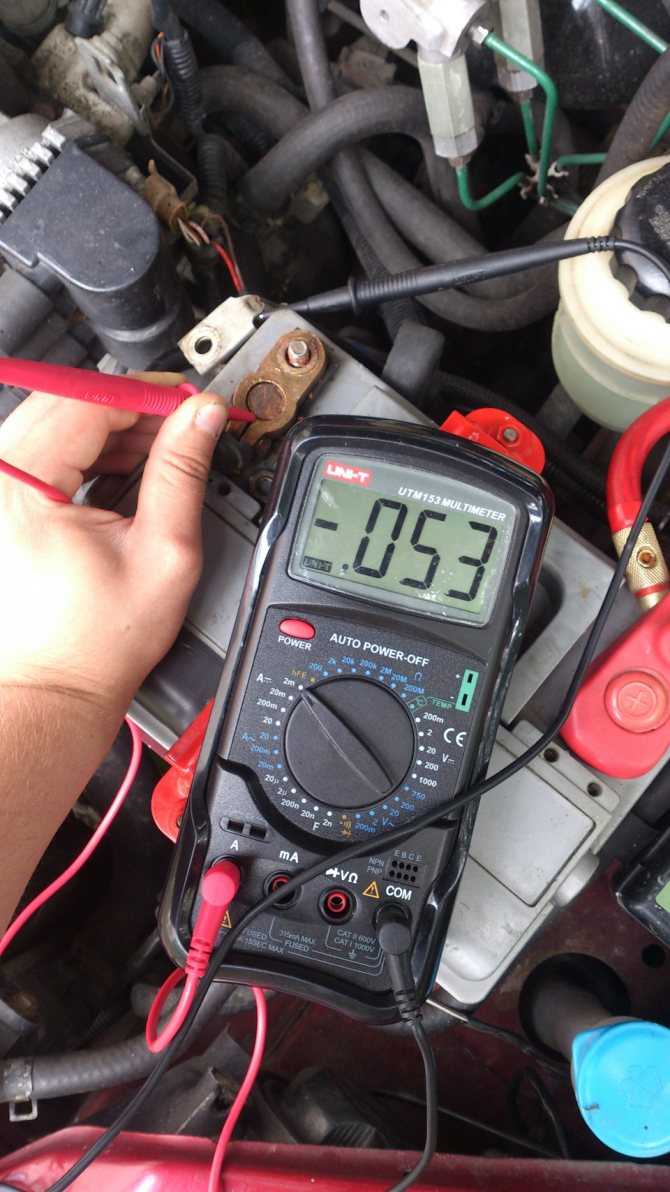

На фото выше прибор показывает 0,33, что на пределе измерения 10 А соответствует току 0,33 А или 330 мА. Теперь самое время выяснить, какой ток утечки вообще допустим. Согласно рекомендациям специалистов, нормальным током утечки в автомобиле считается:

• до 50 мА — авто со штатным электрооборудованием;
• до 80 мА — авто с дополнительным оборудованием (сигнализация, магнитола, навигатор и пр.).

Теперь нужно оставить все как есть и, не отключая прибор, подождать минут 5-10. Дело в том, что современное оборудование авто достаточно интеллектуально, некоторые узлы его могут переходить в режим пониженного энергопотребления не сразу после выключения зажигания. Прошло 10 минут, но ток не уменьшился? Похоже, с током утечки проблемы, и причину придется искать.

Поэтапное отключение потребителей

Прежде чем начинать разносить автомобиль на куски, имеет смысл проверить нештатное оборудование – то, что было установлено не на заводе-изготовителе. Это могут быть магнитолы, обогреватели, навигаторы, охранная система, дополнительные осветители и пр. Для локализации проблемы все нештатное оборудование поочередно отключается, при этом показания мультиметра постоянно контролируются.

Почему имеет смысл начинать поиск именно с нештатного оборудования? Просто потому что для него чаще всего не предусмотрено штатных мест подключения, а значит, каждый мастер «прикручивает» его туда, куда считает нужным. Прикрутили, к примеру, обогрев сидений или навигатор до замка зажигания и получили проблему. Соединили основное питание магнитолы с дежурным, питающим часы той же магнитолы, – еще одна проблема.

Но все нештатное оборудование отключено и проверено, а утечка есть. Придется продолжать поиски, но теперь надо отключать оборудование, установленное производителем. Работа довольно кропотливая, но необходимая. Впрочем, если знать, как проверить потребление тока на автомобиле без серьезных монтажных работ, то можно обойтись «малой кровью».

Оказывается, проще всего это сделать при помощи колодки предохранителей, которая есть в каждом автомобиле. Конечно, колодки на различных авто выглядят по-разному, но принцип работы у них один. Каждый из предохранителей отвечает за несколько вполне определенных потребителей. Каких конкретно, можно узнать, взглянув на электрическую принципиальную схему нужной модели авто.

Вот так выглядит предохранительная колодка у LADA Kalina.

Определив, снятие какого предохранителя устраняет утечку, остается выяснить, какие узлы к этому предохранителю подключены и проверить исправность каждого из них. При этом нужно иметь в виду, что неисправность может крыться не только в самих узлах и оборудовании, но и в проводке (перетерлась о кузов изоляция проводов, соединительные колодки забиты пылью или залиты, ослаблены винтовые колодки и пр.).

4 Что делать, если стандартная проверка не дает результатов?

Иногда извлечение предохранителей не позволяет определить потребителя, который нарушает работу аккумулятора. В подобных случаях следует проверить генератор. Это устройство не защищено предохранителями. Нередко проблема с АКБ обусловлена тем, что генератор просто-напросто не заряжает ее. Проверку выполняем так:

1. Отключаем зажигание, вырубаем все потребляющие электроток устройства.
2. Подсоединяем красный щуп тестера к плюсу батареи, черный – к минусу.
3. Выставляем мультиметр на замер напряжения.
4. Включаем тестер. Смотрим на цифры. На заряженной полностью АКБ напряжение должно иметь величину 12,6–12,9 В.
5. Заводим мотор.
6. Включаем обогрев заднего стекла, печь, ближние фары. Повторно производим замер. Оптимальная величина напряжения 12,8–13,4 В, допустимая – до 14,3.

В ситуациях, когда показатель вольтажа аккумулятора находится в указанных пределах, генератор работает исправно, он заряжает АКБ. Если же вольтаж ниже, проблема в генераторе. Чаще всего она решается путем замены диодного моста, проводов и щеток.

Следите за током утечки, незамедлительно приводите его в норму при фиксации проблем с АКБ. И тогда ваш автомобиль не преподнесет вам никаких сюрпризов даже при длительной и активной эксплуатации. Удачи!

Как проверить высоковольтные провода на авто мультиметром

Если вы ощущаете потерю мощности авто, видите повышенный расход топлива, машину трясет, а холостые обороты плавают — пора проверить высоковольтные провода. Точнее — измерить в них сопротивление. Запоминайте порядок действий:

• отсоедините провода от машины или отключите один провод с двух сторон;
• включите прибор в режим омметра и прислоните щупы к обеим сторонам провода.

Нормальный показатель сопротивления 6-10 кОм. Если прибор показывает меньше, вплоть до нуля, не пугайтесь. На цифры мультиметра влияет множество факторов, например:

• качество изоляции проводов;
• длина;
• наличие микроповреждений;
• тип проводов.

Если показатели вашей машины выходят за пределы нормы, лучше обратитесь в автосервис, где сопротивление измерят профессиональными и более точными приборами.

Поиск основной неполадки

Одним из ключевых факторов, вызывающих проблему, является любое электронное устройство или поддержка работы дополнительного оборудования. В автомобилях эти устройства используются все чаще. В процессе поиска должны учитываться приборы, установленные независимо друг от друга. Заводская схема в машине хорошо защищена, и короткое замыкание происходит только при значительных дефектах. Например, если защитный чехол случайно повреждён. Иногда владелец автомобиля неправильно располагает провода, помещая их в неверную позицию, показавшуюся ему наиболее подходящей. Это обычно и вызывает короткое замыкание.

Отказ приводит к потерям тока в аккумуляторе. Проводка, установленная владельцем автомобиля, может находиться в опасной близости к двигателю. Во время работы мотор нагревается, и изоляция провода может быть расплавлена. Шнур натирается о края металлических элементов, особенно в местах, где закрывается дверь. В результате нарушается изоляция, и возникает короткое замыкание в электрической сети.

После измерения потребления тока необходимо начать визуальный осмотр всего оборудования, если скорость потери электричества в машине не соответствует показаниям мультиметра. Нужно учитывать отдельные детали и узлы, подверженные любым механическим воздействиям. Если сложно выявить поломки, следует перейти к глубокой диагностике.

Нормы утечки тока в автомобилях

Именно по причине, обрисованной выше, в случае с автомобилями существуют нормы утечки тока. Благодаря им и создается некая граница, разделяющая полезный расход энергии аккумулятора, и пустые потери во время стоянки. Так что же такое нормы утечки тока, от чего они зависят, и как на них ориентироваться?

Норма утечки тока — это показатель, в пределах которого энергия из аккумулятора тратится на выполнение полезной работы. То есть, по сути, нормальный ток утечки — это и не утечка вовсе. Вот такой парадокс.

Норма утечки тока для разных автомобилей отличается. В целом, если брать все серийные легковые машины, то она варьируется в диапазоне от 20 мА до 80 мА. Зависит этот показатель от того, какими электроприборами укомплектован автомобиль. В особенности это касается оборудования, которое должно продолжать работать, даже когда машина поставлена на стоянку — охранная сигнализация, магнитола в ждущем режиме, постоянно пишущий видеорегистратор, GPS маячок и так далее.

Какая норма утечки тока для вашего автомобиля и как на нее ориентироваться? Даже “без гугла” можно примерно определить, какой ток утечки для вашей машины является нормальным. Так, если в автомобиле нет ни одного из вышеперечисленных приборов, нормальный ток утечки не превышает 20 мА. Соответственно, чем больше таких потребителей, тем больше норма тока утечки будет сдвигаться в сторону 80 мА.

Если же ток утечки превышает норму, то нужно как можно скорее начинать искать причину, иначе…
