Принцип работы
Карбюратор
на автомобиле ОКА работает по той же схеме, что и подобные модели на других машинах. Бензин из поплавковой камеры по топливной системе направляется в колодцы для формирования смеси с воздухом. После этого за счет распылителей эта смесь подается в диффузоры основного механизма, то есть карбюратора на ОКЕ.
Устройство обеспечения работы холостого хода забирает бензин из колодца, после чего оно перемещается через жиклеры и создает определенную смесь с воздухом в заданных пропорциях. Помимо этого
, к ним добавляется воздух из первой и второй камер карбюратора. Как снять заднее колесо на Нет искры на мопеде альфа; Как настроить карбюратор на. Кстати, его количество регулируется вручную, путем вращения специального винта, отвечающего за уровень открытия дроссельной заслонки.
Устройство карбюратора автомобиля Ока
Автомобили под маркой «Ока» выпускались с 1987 и вплоть до 2008 года, сначала производилась модификация ВАЗ-1111 (с двухцилиндровым мотором 0,65 литра). Обновленная модель ВАЗ-11113 была запущена в производство в 1995 году, и она получила движок объемом 749 см³. Первоначально для 0,65-литровых движков Димитровградским автоагрегатным заводом был разработан карбюратор ДААЗ серии 1111, сочетал в себе элементы КУ типа «Озон» и «Солекс». Позже для 0,75-литрового ДВС (двигателя внутреннего сгорания) стала выпускаться модель ДААЗ-11113, которая в дальнейшем претерпела небольшую модернизацию.
Карбюратор 11113 представляет собой устройство для создания воздушно-топливной смеси в определенной пропорции, задает стабильную работу автомобильного двигателя во всех режимах. Корпус этого узла состоит из 3-х частей: верхней крышки, средней (главной) части, где размещается поплавковая камера, и нижней части с дросселями (заслонками), само карбюраторное устройство – 2-камерное, с последовательным открытием дросселей.
4.16.5 Регулировка карбюратора 21051-1107010
Установка уровня топлива в поплавковой камере
Необходимый уровень обеспечивается правильной установкой исправных элементов запорного устройства.
Правильность установки поплавка 1 проверяется калибром 4, для чего устанавливают его перпендикулярно крышке 2 с прокладкой 3, которую необходимо держать горизонтально поплавками вверх.
Регулировка пускового устройства
При полностью закрытой воздушной заслонке нажмите вручную на шток 3 пускового устройства до упора. При этом воздушная заслонка 5 должна открываться на 3,0 мм (пусковой зазор В). При необходимости отрегулируйте зазор винтом 2.
Дроссельная заслонка 12 первой камеры при полностью закрытой воздушной заслонке должна быть приоткрыта на 1,1 мм (пусковой зазор С). Отрегулируйте этот зазор винтом 10.
Регулировка холостого хода двигателя
Элементы регулировки холостого хода включают регулировочный винт 2 качества (состава)смеси и регулировочный винт 1 количества смеси. Регулировочный винт 2 закрыт заглушкой 4. Для доступа к винту необходимо сломать заглушку.
Регулировку холостого хода необходимо выполнять на прогретом двигателе (температура охлаждающей жидкости 90–95° С) с отрегулированными зазорами в механизме газораспределения, с правильно установленным углом опережения зажигания и при полностью открытой воздушной заслонке.
Источник статьи: http://smotri-dtp.ru/obsluzhivanie/regulirovka-karbjuratora-oka-11113-svoimi-rukami.html
Таблица соответствия карбюраторов «Вебер» и «Озон» двигателям автомобилей «Жигули» и «Москвич»
Карбюраторы на базе «Вебер»
ДААЗ 2101-1107010 клапан разбалансировки поплавковой камеры, система подогрева корпуса дроссельных заслонок, механический привод ДЗ 2-й камеры
ВАЗ 2101 с двигателем 2101 (1,2 л) ВАЗ 2102 с двигателем 2101 (1,2 л) ВАЗ 21035 с двигателем 2101 (1,2 л)
ДААЗ 2101-1107010-02 клапан разбалансировки поплавковой камеры, система подогрева корпуса дроссельных заслонок, механический привод ДЗ 2-й камеры
ВАЗ 21011 с двигателем 21011 (1,3 л) ВАЗ 21021 с двигателем 21011 (1,3 л) ВАЗ 21033 с двигателем 21011 (1,3 л)
ДААЗ 2101-1107010-03 система подогрева корпуса дроссельных заслонок, механический привод ДЗ 2-й камеры, подстроечный дополнительный винт СХХ
ВАЗ 21013 с двигателем 2103 (1,45 л) ВАЗ 21023 с двигателем 2103 (1,45 л) ВАЗ 2103 с двигателем 2103 (1,45 л)
ДААЗ 2103-1107010 клапан разбалансировки поплавковой камеры, система подогрева корпуса дроссельных заслонок, механический привод ДЗ 2-й камеры, электромагнитный клапан СХХ
ВАЗ 2103 с двигателем 2103 (1,45 л) ВАЗ 2106 с двигателем 2103 (1,45 л)
ДААЗ 2103-1107010-01 система подогрева корпуса дроссельных заслонок, механический привод ДЗ 2-й камеры
ВАЗ 2103 с двигателем 2103 (1,45 л) ВАЗ 2106 с двигателем 2103 (1,45 л)
ДААЗ 2106-1107010 система подогрева корпуса дроссельных заслонок, механический привод ДЗ 2-й камеры, подстроечный дополнительный винт СХХ
ВАЗ 2103 с двигателем 2106 (1,5 л) ВАЗ 2106 с двигателем 2106 (1,5 л)
Семейство «Озон»
ДААЗ 2105-1107010-10 АСХХ, пневмопривод ДЗ 2-й камеры, пневмопривод воздушной заслонки, без штуцера к вакуум-корректору
ВАЗ 2103 с двигателем 2103 (1,45 л) ВАЗ 21035 с двигателем 2101 (1,2 л) ВАЗ 21033 с двигателем 21011 (1,3 л)
ДААЗ 2105-1107010-20 АСХХ, пневмопривод ДЗ 2-й камеры, пневмопривод воздушной заслонки, штуцер к вакуум-корректору ВАЗ 2103 с двигателем 2103 (1,45 л)
ВАЗ 21035 с двигателем 2101 (1,2 л) ВАЗ 21033 с двигателем 21011 (1,3 л) ВАЗ 21063 с двигателем 21011 (1,3 л)
ДААЗ 2105-1107010 АСХХ, пневмопривод ДЗ 2-й камеры, пневмопривод воздушной заслонки, штуцер к вакуум-корректору, система ЭПХХ
ВАЗ 2104 с двигателями 2105, 21011 (1,3 л) ВАЗ 2105 с двигателями 2105, 21011 (1,3 л)
ДААЗ 2105-1107010-40 АСХХ, пневмопривод ДЗ 2-й камеры, автоматический привод поздушной заслонки, , штуцер к вакуум-корректору, система ЭПХХ, система улавливания паров бензина, система перепуска топлива в бензобак
ВАЗ 2105 с двигателями 2105, 21011 (1,3 л)
ДААЗ 2107-1107010-10 АСХХ, пневмопривод ДЗ 2-й камеры, пневмопривод воздушной заслонки, электромагнитный клапан СХХ, эконостат, без штуцера к вакуум-корректору
ВАЗ 2103 с двигателями 2103 (1,45 л), 2106 (1,5 л)
ДААЗ 2107-1107010-20 АСХХ, пневмопривод ДЗ 2-й камеры, пневмопривод воздушной заслонки, электромагнитный клапан СХХ, эконостат, штуцер к вакуум-корректору
ВАЗ 2103 с двигателем 2103 (1,45 л) ВАЗ 21061 с двигателем 2103 (1,45 л) ВАЗ 2106 с двигателем 2106 (1,5 л) ВАЗ 21063 с двигателем 21011 (1,3 л)
ДААЗ 2107-1107010 АСХХ, пневмопривод ДЗ 2-й камеры, система ЭПХХ, эконостат, штуцер к вакуум-корректору
ВАЗ 2107 с двигателем 2103 (1,45 л)
ДААЗ 2107-1107010-30 АСХХ, пневмопривод ДЗ 2-й камеры, пневмопривод воздушной заслонки, система ЭПХХ, система улавливания паров бензина, штуцер к вакуум-корректору
ВАЗ 2107 с двигателем 2103 (1,45 л) Комплектация №37
ДААЗ 2107-1107010-40 АСХХ, пневмопривод ДЗ 2-й камеры, система ЭПХХ, автоматический привод воздушной заслонки, электромагнитный клапан СХХ, штуцер к вакуум-корректору
ВАЗ 2107 с двигателем 2103 (1,45 л)
ДААЗ 2107-1107010-80 АСХХ, пневмопривод ДЗ 2-й камеры, система приоткрывания дроссельной заслонки, штуцер к вакуум-корректору
ВАЗ 2107 с двигателем 2103 (1,45 л)
ДААЗ 2140-1107010 АСХХ, пневмопривод ДЗ 2-й камеры, пневмопривод воздушной заслонки, система ЭПХХ, электромагнитный клапан СХХ, штуцер к вакуум-корректору
АЗЛК 2140 с двигателем 412Э (1,5 л) АЗЛК 2140 SL с двигателем 412Э (1,5 л)
ДААЗ 2140-1107010-40 АСХХ, пневмопривод воздушной заслонки, система ЭПХХ, электропневмоклапан, штуцер к вакуум-корректору
АЗЛК 2140 с двигателем 412Э (1,5 л)
ДААЗ 2141-1107010 АСХХ, пневмопривод ДЗ 2-й камеры, пневмопривод воздушной заслонки, система ЭПХХ, электромагнитный клапан СХХ
АЗЛК 2141-01 с двигателем 2106 (1,5 л)
ДААЗ 2140-1107010-50 АСХХ, пневмопривод воздушной заслонки, система ЭПХХ, электромагнитный клапан, штуцер к вакуум-корректору
АЗЛК 21412-01 с двигателем 331.10 (1,5 л)
ДААЗ 2140-1107010-70 АСХХ, пневмопривод воздушной заслонки, система ЭПХХ, электромагнитный клапан, штуцер к вакуум-корректору
АЗЛК 214122 с двигателем 3317 (1,7 л)
Примечания и дополнения
— В настоящее время карбюраторы моделей ДААЗ 2101, 2103, 2106 сняты с производства.
Настройка переходного режима карбюратора
В то время, когда двигатель работает в режиме холостого хода, дроссельные заслонки перекрыты. Под заслонками образуется вакуум (разрежение). Благодаря указанному разрежению происходит высасывание бензина через небольшой канал холостого хода и жиклер, а сам двигатель ровно работает на холостых. Если резко открыть заслонку, тогда разрежение тоже слабеет. Более того, этого разрежения недостаточно для нормальной работы ГДС (главная дозирующая система) в первой камере, а система холостого хода и ускорительный насос еще не способны нормализовать работу мотора. Другими словами, при резком нажатии на газ после холостого хода отмечается задержка реакции на нажатие педали акселератора.
Чтобы указанный провал минимизировать или полностью убрать в устройстве карбюратора используется переходная система. Данная схема представляет собой отверстие-щель, выполненное над дроссельной заслонкой в первой камере. В момент нажатия на педаль газа щелевидное отверстие оказывается в зоне большого разряжения, благодаря чему происходит интенсивный подсос топлива параллельно его подаче через жиклер холостого хода.
Вернемся к настройкам. После того, как карбюратор был установлен, на многих автомобилях возникает провал при трогании с места, замедлены реакции на нажатие педали газа, двигатель может начать стрелять в карбюратор или заглохнуть. В такой ситуации может быть виновата переходная система. Для того чтобы нормализовать работу карбюратора, необходимо правильно подобрать сечение «носика» ускорительного насоса и размер жиклера холостого хода.
При этом важно знать, что жиклеры в первой камере трогать не нужно, а также указанные провалы не следует пытаться устранить путем замены жиклеров главной дозирующей системы. Для решения задачи следует на ранее отстроенном карбюраторе правильно подобрать жиклер холостого хода и носик ускорительного насоса
Подбор нужно осуществлять после прогрева ДВС, подсос должен быть убран
Подбор нужно осуществлять после прогрева ДВС, подсос должен быть убран.
На практике это выглядит следующим образом:
Уровень в поплавковой камере предварительно был выставлен, отрегулирован холостой ход. Прогретый двигатель нормально работает на холостых без подсоса. Струя бензина из носика ускорительного насоса попадает точно в коллектор. Теперь можно резко нажать на педаль газа. Необходима именно резкость нажатия, а не то, насколько сильно была нажата педаль (до пола, половина хода или ¼). В норме мотор должен сразу реагировать и раскручиваться, то есть набор оборотов происходит без задержек или провалов. В том случае, если реакции на резкое нажатие на акселератор замедлены или есть ощутимая пауза перед ростом оборотов, тогда следует перейти к настройкам.
Для точного определения причины на педаль газа нужно нажать повторно, но уже плавно, а не резко
Если в этом случае идет ровный набор оборотов (без пауз, провалов и задержек), тогда следует обратить внимание на жиклер холостого и носик насоса, та как главная дозирующая система к провалу не имеет отношения. Если же при плавном нажатии на газ двигатель раскручивается плохо, сам агрегат начинает работать рывками, гудит, сильно вибрирует и т.п., тогда проблема заключается в подборе жиклеров первой камеры
Другими словами, происходит излишнее обогащение или обеднение смеси после перехода карбюратора в мощностной режим работы после нажатия на акселератор
Косвенным признаком слишком «богатой» смеси во время работы на переходном режиме является то, что двигатель дымит черным дымом, из системы выхлопа идет запах бензина. Указанный дым и запах появляются после резкого дросселирования
Другими словами, происходит излишнее обогащение или обеднение смеси после перехода карбюратора в мощностной режим работы после нажатия на акселератор. Косвенным признаком слишком «богатой» смеси во время работы на переходном режиме является то, что двигатель дымит черным дымом, из системы выхлопа идет запах бензина. Указанный дым и запах появляются после резкого дросселирования.
Чтобы убрать провал, необходимо тщательно подбирать жиклеры холостого хода под носик насоса или наоборот. Это делается до того момента, пока исчезнуть задержки при резком нажатии на педаль акселератора. Параллельно с этим может понадобиться повторная регулировка холостого хода, так как замена жиклера ХХ внесет свои изменения в работу системы холостого хода. Добавим, что если смесь остается обедненной и есть провал, а жиклер холостого хода слишком большой и не получается настроить холостой ход, тогда можно поставить спаренный носик насоса, после чего обе трубочки загибаются в первую поплавковую камеру.
Как устранить проблему
Теперь необходимо понять, что нужно делать, если свечи залило бензином или иной технической жидкостью.
В ситуации, если залило свечи, легко завести мотор вряд ли получится. Если первые несколько попыток не увенчались успехом, дальнейшие пуски лишь усугубят ситуацию. Потому для начала нужно устранить провоцирующий фактор, после чего повторить попытку.
Подробнее расскажем о том, как завести автомобиль, если свечи обильно залило и работать система зажигания не хочет. Опять же всё зависит от конкретной жидкости.
Бензин
Рекомендуется выяснить, почему у двигателя активно заливает свечи при запуске ДВС. Для начала автомобилистам рекомендуют в течение 10 секунд продуть цилиндры, используя открытый дроссель. Это позволит создать максимально обеднённую смесь.
Далее выкручиваются свечи, очищаются, просушиваются, проверяется правильность зазора, наличие повреждений на корпусе или электроде. Если есть мультиметр, сделайте замеры напряжения на АКБ. Не исключено, что батарея просто села.
Что точно не нужно делать, так это продолжать безуспешно пытаться завести мотор. Иначе топлива на свечах окажется ещё больше.
Если вы не знаете, как просушить цилиндры двигателя и запустить его, когда залило свечи, воспользуйтесь такой инструкцией:
- Если с 3 попытки мотор молчит, дайте его отдохнуть около 10 минут. Затем операцию можно повторить.
- Зарядите АКБ. Это делается зарядником или с помощью другой машины методом прикуривания.
- Открутите свечи, вставьте на их место новые. Если новых нет, старые потребуется протереть, просушить.
- Повторить попытку запуска, когда свечи высушены и АКБ заряжена.
Есть и другие рекомендации, которые могут помочь.
Речь идёт о таких манипуляциях:
- Если у вас батарея заряжена, выжмите педаль газа в пол, и попробуйте запустить ДВС. Если у вас МКПП, выжмите и сцепление. Актуально, если двигатель инжекторный.
- Когда мотор карбюраторный, выполняются аналогичные действия. Эффект разный, но может помочь.
- При смешивании топлива с водой можно полностью слить плохое топливо и просушить бак, систему либо же залить присадку-осушитель.
Решить проблему можно, но действовать следует аккуратно и последовательно.
Масло
Если мотор холодный или горячий, а его заливает маслом, тогда могут потребоваться такие действия:
- если масла в картере больше нормы, слить до нужного уровня;
- удалить масло, используя салфетки, тряпки или шприц;
- выпалить остатки масла, зачистить свечу, если планируете использовать повторно;
- заменить сальники, направляющие, поршневые кольца;
- очистить систему вентиляции;
- заменить прокладку впускного коллектора.
Направляющие иногда можно отремонтировать либо же выполняется замена. Сальники также меняются при сильном износе, но обязательно вместе с изношенными втулками.
Тут уже всё зависит от того, о какой именно неисправности идёт речь. Диагностировав, почему именно при запуске двигателя активно заливает свечи моторным маслом, сначала устраняется причина, после чего устанавливаются новые или восстановленные свечи.
Антифриз
Обычно попадание ОЖ в масло, и его дальнейшее проникновение на свечи, связано с прогоранием прокладки блока, либо же с изменением геометрии головки блока. Решается такая проблема путём замены прокладки и шлифовки поверхности. Иначе никак.
При нарушении геометрии ГБЦ придётся обращаться в сервис. Там применяются станки, и форма восстанавливается. Восстановить теплообменник или прокладку не получится. Только замена.
Крайне редко автомобилисты сталкиваются с изменением геометрии самого блока. Опять же, без помощи специалистов и оборудования проблему своими силами решить не удастся. И даже они не всесильные, из-за чего часто приходится полностью менять двигатель.
Залитые свечи зажигания не редкость среди автомобилистов. В основном заливание происходит именно топливом. При более серьёзных неисправностях на свечах может оказаться моторное масло или антифриз.
Как разобрать К-151
Следует учитывать, что разновидностей карбюратора К-151 довольно много. Однако принципы разборки и сборки для всех практически одинаковы. Прежде чем начинать демонтаж, надо мысленно представить карбюратор состоящим из трёх основных частей: крышки, корпуса дросселей (средней части) и низа. С ними и надо работать:
- Снимается верхняя крышка К-151. Она легко демонтируется, достаточно будет вывернуть несколько болтов.
Верхняя крышка К-151 легко демонтируется
Диффузор на К-151 тоже съёмный
Винт сбоку держит ось с поплавком
Схема разборки жиклёров поможет всё правильно снять и собрать

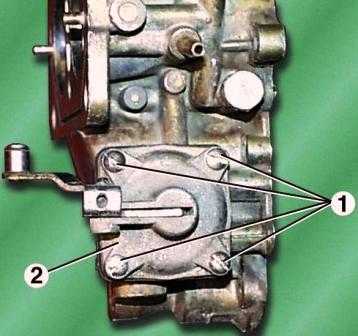

Болты ускорительного насоса выкручиваются плоской отвёрткой
Корпус дроссельных заслонок вытаскивается путём выкручивания двух винтов
Корпус дроссельных заслонок отделяется от нижней части К-151. Под корпусом находятся две прокладки, они тоже снимаются. Главные составные узлы карбюратора могут разбираться основательно, хотя это и не столь необходимо делать, если надо просто прочистить жиклёры, отверстия и каналы. Разборка карбюратора предписывается в обязательном порядке, если засорены жиклёры, надо продуть или промыть внутренние детали К-151.
Установка карбюратора на «Оку»
Повторная установка карбюратора в сборе на автомобиль после очистки и ремонта может занять много времени. Чтобы силовой агрегат работал в штатном режиме, необходимо правильно подключить все компоненты карбюратора и надежно их закрепить.
Начало работ по установке ДААЗ-1111 основано на установке прокладки. Элемент ставится на штифты и плотно прижимается к поверхности впускного коллектора. Далее на свое место устанавливается сам карбюратор:
Сначала прикрутите две крепежные гайки с лицевой стороны.
С обратной стороны затягиваются две другие гайки, после чего клапан экономайзера можно вернуть в прежнее положение.

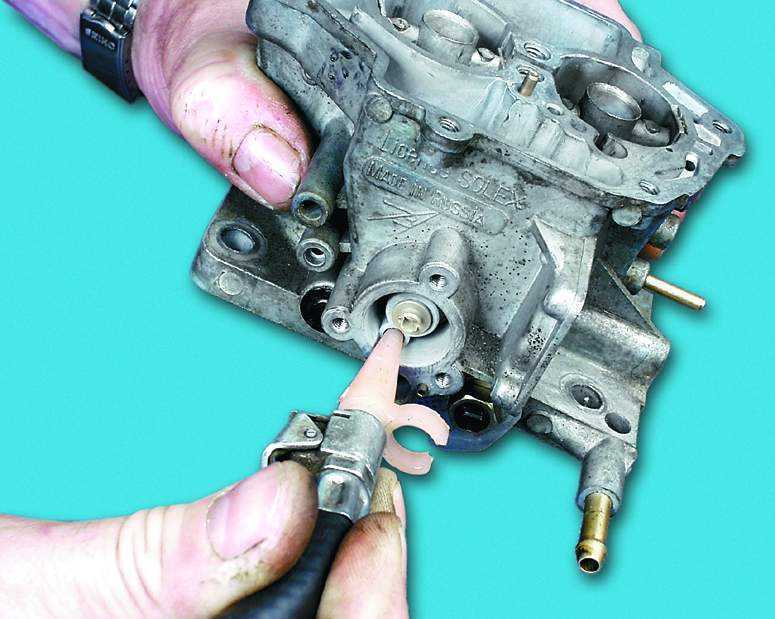

В первую очередь подключается патрубок, по которому к механизму подается топливо. Для фиксации рекомендуется использовать новый зажим.
Далее подключается трубка регулятора вакуума.
Разъем, идущий от двигателя, подключается к клапану экономайзера принудительного холостого хода. Перед подключением рекомендуется убедиться в чистоте разъема и отсутствии деформаций.
К штуцеру подключается шланг вентиляции картера.
Наконечник промежуточного звена рычага управления ввинчивается в соответствующее место на карбюраторе.
Стержень трансмиссии возвращается на место и подключается к линиям.
После этого рекомендуется переустановить воздушный фильтр и проверить исправность системы
Если в стыках появился бензин, нужно снова подойти осторожно
Рекомендуется проводить все работы при естественном или хорошем искусственном освещении
Регулировка холостого хода двигателя
Рис. 13 Винты регулировки холостого хода двигателя: 1 — — регулировочный винт количества смеси холостого хода; 2 — регулировочный винт 2 — 3 качества (состава) смеси з холостого хода; 3— уплотнительное кольцо; 4 — заглушка регулировочного винта
Регулировка обеспечивается регулировочным винтом 2 (рис. ) качества (состава) смеси и регулировочным винтом 1 количества смеси.
Регулировочный винт 2 закрыт заглушкой 4. для доступа к винту необходимо штопором вынуть заглушку.
Регулировку холостого хода необходимо выполнять на прогретом двигателе (температура охлаждающей жидкости 90—95 °С), с отрегулированными зазорами в механизме газораспределения,с правильно отрегулированным углом опережения зажигания.
Регулировочным винтом 1 количества смеси установите по тахометру стенда частоту вращения коленчатого вала двигателя в пределах 750—800 мин1.
Регулировочным винтом 2 качества (состава) смеси добейтесь содержания окиси углерода (СО) в отработавших газах в пределах (10,3)% при данном положении винта 1 .
По окончании регулировки резко нажмите на педаль привода дроссельных заслонок и отпустите ее, двигатель должен без перебоев увеличить частоту вращения коленчатого вала, а при уменьшение ее — не заглохнуть.
В случае остановки двигателя винтом 1 увеличьте частоту вращения коленчатого вала в пределах 750—800 мин1.
Установите в отверстие для регулировочного винта 2 качества смеси новую пластмассовую заглушку 4.
Регулировка привода карбюратора выполняется при замене карбюратора, а также при износе или замене деталей привода.
При полностью нажатой педали «газа» дроссельные заслонки должны быть полностью открыты, а при отпущенной — закрыты.
Если это не так, отворачивая или заворачивая регулировочные гайки на переднем наконечнике троса привода (со стороны карбюратора), добиваемся правильного положения дроссельных заслонок. (При полностью отпущенной педали «газа» трос привода не должен быть натянут!).
Регулировка пускового устройства
При повороте рычага управления воздушной заслонкой против часовой стрелки до упора воздушная заслонка должна полностью закрыться.
Если она не закрывается, устраните причину заедания (или выправьте деформированную заслонку).
При полностью закрытой воздушной заслонке дроссельная заслонка первой камеры должна быть приоткрыта на пусковой зазор С.
Этот зазор регулируем, поворачивая шлицевой отверткой или ключом на «7» винт (по стрелке) на рычаге привода дроссельной заслонки.
При полностью закрытой воздушной заслонке нажимаем вручную (можно отверткой, палочкой и т.п.) на шток пускового устройства до упора.
При этом воздушная заслонка должна приоткрыться на пусковой зазор В (см. таблицу)
Для регулировки зазора ключом «на 8» ослабляем контргайку винта, расположенного на крышке пускового устройства.
Вставив в прорезь (по стрелке) шлицевую отвертку, отворачиваем (для увеличения зазора) или заворачиваем (для уменьшения зазора) винт, после чего затягиваем контргайку.
4.16.5 Регулировка карбюратора 21051-1107010
2 – крышка карбюратора;
5 – игольчатый клапан
Установка уровня топлива в поплавковой камере
Необходимый уровень обеспечивается правильной установкой исправных элементов запорного устройства.
Правильность установки поплавка 1 проверяется калибром 4, для чего устанавливают его перпендикулярно крышке 2 с прокладкой 3, которую необходимо держать горизонтально поплавками вверх.
Регулировка пускового устройства
При полностью закрытой воздушной заслонке нажмите вручную на шток 3 пускового устройства до упора. При этом воздушная заслонка 5 должна открываться на 3,0 мм (пусковой зазор В). При необходимости отрегулируйте зазор винтом 2.
Дроссельная заслонка 12 первой камеры при полностью закрытой воздушной заслонке должна быть приоткрыта на 1,1 мм (пусковой зазор С). Отрегулируйте этот зазор винтом 10.
Регулировка холостого хода двигателя
Элементы регулировки холостого хода включают регулировочный винт 2 качества (состава)смеси и регулировочный винт 1 количества смеси. Регулировочный винт 2 закрыт заглушкой 4. Для доступа к винту необходимо сломать заглушку.
Регулировку холостого хода необходимо выполнять на прогретом двигателе (температура охлаждающей жидкости 90–95° С) с отрегулированными зазорами в механизме газораспределения, с правильно установленным углом опережения зажигания и при полностью открытой воздушной заслонке.
Регулировки и проверки карбюратора
Герметичность игольчатого клапана проверяется на стенде, который обеспечивает подачу топлива к карбюратору под давлением 30 кПа (3 м вод. ст.)
После установки уровня топлива в контрольной пробирке стенда падение его не допускается в течение 10—15 с.
Если уровень топлива в пробирке понижается, то это указывает на утечку топлива через игольчатый клапан.
В случае утечки топлива замените игольчатый клапан.
Установка уровня топлива в поплавковой камере
Необходимый для нормальной работы карбюратора уровень топлива обеспечивается правильной установкой исправных элементов запорного устройства.
Рис. 11 Установка уровня топлива в поплавковой камере: 1 — поплавок; 2 — корпус биметаллической пружины; 3 — прокладка; 4— калибр для проверки положения поплавков; 5 — игольчатый клапан
Правильность установки поплавка 1 (рис. 11 ) проверьте калибром 4, для чего установите его перпендикулярно крышке 2, которую держите горизонтально поплавками вверх.
Между калибром по контуру и поплавками должен быть зазор не более 1 мм.
При необходимости отрегулируйте подгибанием язычка и рычагов поплавка.
Опорная поверхность язычка должна быть перпендикулярна оси игольчатого клапана 5 и не должна иметь вмятин и забоин.
Регулировка привода карбюратора
При полностью нажатой педали 1 управления дроссельными заслонками дроссельная заслонка второй камеры должна быть полностью открыта и сектор 11 не должен иметь дополнительного хода.
При отпущенной педали дроссельные заслонки обеих камер должны быть полностью закрыты. Если этого нет, отрегулируйте положение педали и дроссельной заслонки регулировочными гайками 10 на переднем наконечнике троса привода.

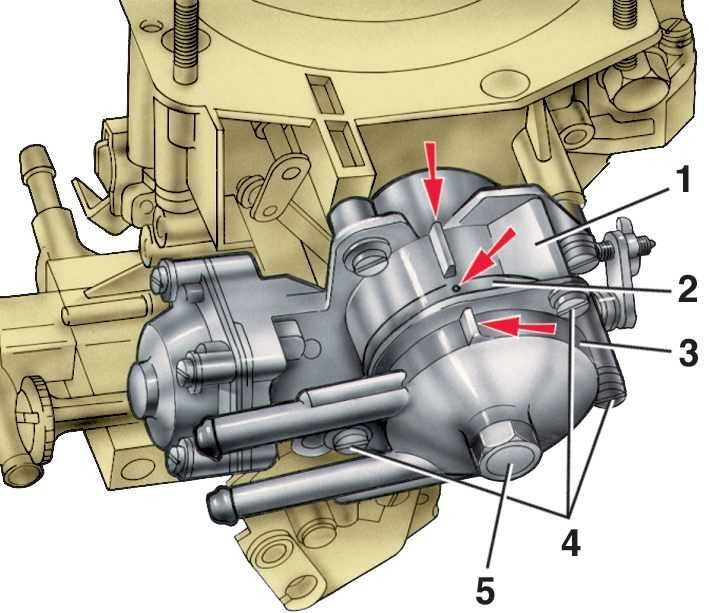

Проверка установки биметаллической пружины полуавтоматического пускового устройства карбюратора: 1 — корпус пускового устройства; 2 — корпус биметаллической пружины; 3 — корпус жидкостной камеры; 4— винты крепления корпуса биметаллической пружины; 5 — болт крепления жидкостной камеры

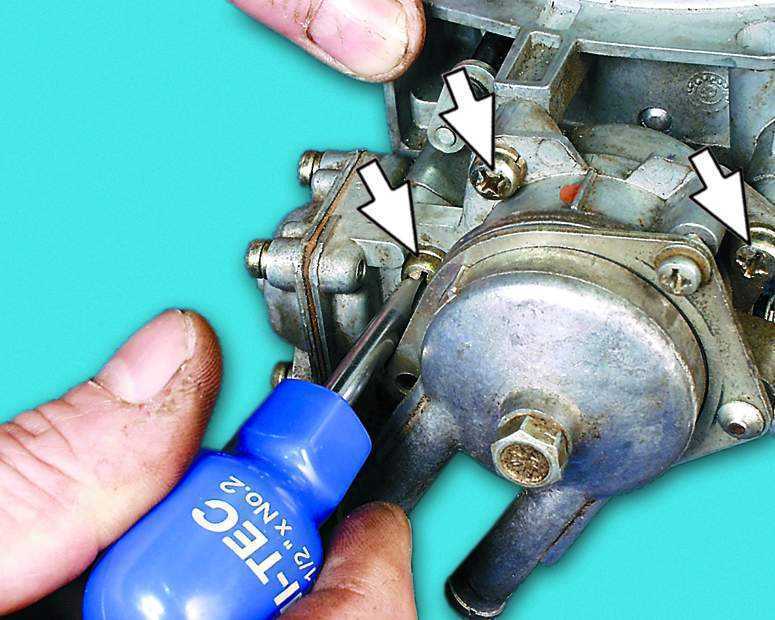

Проверка работы полуавтоматического пускового устройства карбюратора
Проверьте правильность установки биметаллической пружины пускового устройства, для чего визуально определите совмещение трех меток (на рис. метки показаны стрелками): на корпусе 1 пускового устройства, корпусе 2 биметаллической пружины и корпусе 3 жидкостной камеры.
При несовпадении меток ослабьте винты 4 крепления корпуса 2, поверните его до совмещения с меткой на корпусе 1 и заверните винты.
Ослабьте болт 5, поверните корпус 3 до совмещения меток и закрепите болт.
Запустите холодный (температура охлаждающей жидкости 15—25°С) двигатель и проверьте через 15—20 с частоту вращения коленчатого вала двигателя, которая должна быть (2400) мин.
Если частота вращения не соответствует данной, отрегулируйте пусковой зазор Б у дроссельной заслонки первой камеры до величины (1,1- 0,05) мм.
Регулировки пусковых зазоров
Регулировку выполняйте на холодном двигателе, когда воздушная заслонка прикрыта пусковым устройством.
Снимите воздушный фильтр и проверьте пусковой зазор А (рис. 6) воздушной заслонки 7. Если зазор А не соответствует величине (2,5 0,2 мм), снимите стопор регулировочного винта 11 и отрегулируйте данный зазор этим винтом.
Регулировку пускового зазора Б у дроссельной заслонки первой камеры необходимо выполнять на снятом карбюраторе.
Закройте дроссельную заслонку 1 первой камеры.
Отверткой поверните кулачок 10 против часовой стрелки и установите упор рычага 14 на наибольшую по радиусу ступень.
Винтом 15 отрегулируйте зазор Б у дроссельной заслонки, равным (1 ,10,05) мм.
Поставьте снятые узлы и детали, запустите двигатель, проверьте через 15—20 с после запуска частоту вращения коленчатого вала холодного двигателя, которая должна быть равной 2400 200 мина.
Частота вращения коленчатого вала прогретого двигателя на холостом ходу должна быть равной 750—800 мина.
Стоимость
Цены на КИТ автоподсоса довольно высокие: за хороший комплект придется выложить около 4500 рублей. За эти деньги вы получите моторедуктор, блок управления и комплект проводов, а также кабель и программу для настройки системы.
Все было бы хорошо, если бы не инжектор, постепенно вытесняющий старый механизм подачи топлива. К примеру, КИТ установки полностью электронной подачи топлива на переднеприводный ВАЗ обойдется в 6-7 тысяч рублей. Естественно это будет б/у устройство, но ломаться там практически нечему. Зато вы получите полностью автоматизированную систему впрыска, которая не требует регулировок. Снизится расход топлива и вырастет мощность. В любом случае решать только вам.
Источник
