Как поставить полуось на ваз 2107

Ремонт заднего моста ВАЗ 2101

Процесс ремонта заднего моста — занятие довольно трудоёмкое, требующее определённых навыков и специального оборудования. Если у вас нет достаточного опыта и необходимого инструмента, лучше обратитесь в автосервис.

Замена полуосей, их подшипников и сальников

Для замены деформированной или переломанной полуоси, её подшипника, сальника потребуется произвести демонтаж колеса и частичную разборку балки. Здесь нам пригодятся:

автомобильный домкрат;
ключ для колёсных болтов;
подставка для кузова машины;
гаечные ключи на «8» («12») и на «17»;
плоская отвёртка;
круглогубцы или плоскогубцы;
молоток;
большое зубило;
«болгарка» с возможностью подключения к электросети;
бензиновая паяльная лампа или газовая горелка;
тиски;
пластичная смазка.

Кроме этого потребуются и сами запасные части, которые планируется заменить, а именно полуось, подшипник, запорное кольцо, сальник. Ниже в таблице приведены каталожные номера и характеристики необходимых деталей.

Как поменять подшипник ступицы собственноручно

(как и заднего) Шевроле Нива имеет точно такую же конструкцию, как и у старых машин, а их ремонт и замена выполняются по одной и той же схеме. Первоначально следует заехать на любую автомойку, где вам должны под высоким давлением тщательно помыть всю переднюю подвеску. Для кроссоверов данный совет особенно важен. Замена соответствующих частей переднего колеса (актуально и для заднего) Шевроле Нива потребует обычный набор инструментов, который есть у любого автовладельца, кроме специального приспособления по выпрессовке шарнирных пальцев. Ремонт осуществляется по следующей схеме:

Перед автомашины поднимается с помощью домкрата;
Демонтируются соответствующие колеса, колодки тормозов и суппорты;
Шарнирный палец раскручивается и с помощью специального инструмента осуществляется его выпрессовка;
Демонтируются болты с шарниров, гайки.
После этого вы получаете возможность рассмотреть деталь на предмет повреждения и произвести соответствующий ремонт. Вне зависимости от того, планируется ли вы замена подшипников, вам следует поменять сальники.

Внутреннюю обойму вместе с роликами необходимо после извлечения тщательно промыть с помощью керосина. После этого, вы получите возможность визуально оценить повреждение подшипника. Стоит помнить, что замена данных деталей происходит исключительно парами. Существуют некоторые симптомы, которые четко сигнализируют о том, что необходима замена:

Отсутствует возможность регулировке люфта с помощью гайки (не помогает затяжка);
Ролики и обоймы сильно поцарапаны;
Обнаружен перегрев, наблюдается гул.

Если вы пронаблюдали один из этих признаков, вам требуется обзавестись новыми подшипниками для Шевроле Нива. В противном случае смене подлежит лишь смазка и сальник. Выпрессовка происходит с помощью специальных насадок. Не выбрасывайте старую обойму, так как она пригодиться вам для монтажа новой детали. В случае возникновения сложностей, вы всегда можете найти одно из многочисленных видео в интернете, где продемонстрирован данный процесс.

Сальник картера заднего моста

Сальник картера заднего моста (55*82*10*15,5) ЗАВОД предохраняет редуктор устройства от течи масла. Если сальник начинает подтекать, его срочно требуется заменить. В противном случае начнутся проблемы с шестернями механизма, они быстро выйдут из строя.

Основные функции

Задний мост – это одна из разновидностей автомобильных подвесок, которая отличается простотой конструкции и ее надежностью. Задний мост имеется на таких автомобилях как ВАЗ 2101–2107, Волга, Камаз, УАЗ, МАЗ, ЗИЛ, ГАЗ, Газель.

Важный механизм конструкции заднего моста – редуктор. Это устройство предназначено для передачи крутящего момента от мотора на колеса, размещенные на заднем мосту. Этот принцип лежит в основе действий ведущего заднего моста. Передача вращения от коробки передач к ведомой шестерне обеспечивает хвостовик редуктора. Для смазки шестерней и подшипников в редуктор заливается трансмиссионное масло.

Для плотного сопряжения ведущей шестерни на хвостовике заднего моста используется сальник. Это резиновый элемент с внутренним уплотнительным пружинным кольцом, который обеспечивает герметичность редуктора, где он соединяется с карданным валом, предохраняя утечку из агрегата трансмиссионного масла.

Причины выхода со строя

Сальник – это расходный материал. Любые резинотехнические изделия начинают при эксплуатации изнашиваться, терять свои первоначальные уплотнительные качества.

Причинами износа сальника могут быть:

физический износ – это основная причина, когда требуется замена элемента;
заливка в редуктор агрессивного состава трансмиссионного масла, которое может быть приобретено несертифицированным или низкого качества;
течь может появиться из-за плохого качества самого сальника, он был сам бракованным или его уплотнительное пружинное кольцо;
износ подшипника на хвостовике.

При износе сальника появляется течь масла в месте, где редуктор крепится к карданному валу. Если появились выступающие капли масла в месте соединения узлов, сальник следует срочно менять. Часто нельзя обойтись одной заменой сальника, а приходится разбирать и ремонтировать детали в редукторе. Течь масла может указывать на изгиб вала или поломку зубьев шестерни.

Если в месте крепления появилась лишь тонкая масляная пленка, замену сальника пока можно не производить. Но придется постоянно следить, чтобы не появились следы утечки масла.

Купить сальник

ООО «Компания РТИОПТ» с 2003 года производит оптовую торговлю резинотехнических изделий ведущих Российских производителей.

Преимуществами работы с нами являются:

индивидуальный подход к каждому клиенту;
готовность предоставить скидки и гибкую систему оплаты, что непосредственно связано с объемами продаж;
отношения с клиентами на взаимовыгодных условиях;
поставка РТИ во все регионы России самыми разными транспортными компаниями, по Москве и Подмосковью доставка бесплатно;
период отгрузки товара до 5 дней, что зависит от объема заказа;
наших клиентов мы никогда не подводим, все обязательства выполняем качественно и в назначенный срок;

Залог работы коллектива – серьезный подход к работе с клиентами на взаимовыгодных условиях.

Что такое полуоси Ваз 2107, и как их заменить

В заднеприводных автомобилях, к которым, собственно, относится «семёрка», задние колёса являются ведущими. Именно они, вращаясь, заставляют машину двигаться. Вращающий момент к ним передаётся от коробки переключения передач через приводной (карданный) вал, редуктор и полуоси. Полуосей всего две: по одной на каждое заднее колесо.

Их роль заключается в том, чтобы передать крутящий момент от соответствующей шестерни редуктора к колёсному диску.

Каждая из полуосей установлена в соответствующем (левом или правом) кожухе заднего моста. Маслоотражатель с прокладкой и сальником служат для предотвращения вытекания смазки из кожуха. Подшипник предназначен для обеспечения равномерного вращения полуоси и распределения ударных нагрузок, поступающих от колеса к заднему мосту автомобиля.

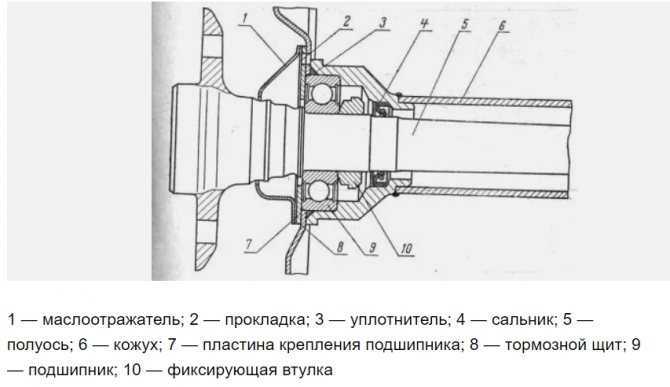

Конструкция полуоси

Полуось — это цельнометаллический вал, изготовленный из стали. На одном его конце находится фланец для крепления диска колеса, а на другом имеются шлицы для зацепления с шестерней редуктора. Если рассматривать полуось в сборе, то кроме вала в её конструкцию также входят:

стопорное кольцо;
сальник (манжета);
подшипник.

Полуось ВАЗ 2107 подлежит замене в следующих случаях:

Полуоси меняются в том случае, если повредилась резьба на ней (см. фото справа): болты, которые крепят колесо, не могут затянуться, прокручиваются. Другим концом полуось вставляется в редуктор заднего моста (см. фото слева), на другом конце есть шлицы (они указаны стрелкой), если они слижутся, то полуось вообще перестанет вращаться, так как не будет входить в зацепление с шестерёнками. Тогда одно колесо будет стоять на месте, а другое – крутиться.
Есть ещё один случай, при котором полуось подлежит замене, – это износ подшипника или слезание стопорного кольца. Если кольцо слезло со своего посадочного места, то у заднего колеса будет люфт (при по раскачивании легко понять, есть этот люфт или нет). Если проблема с подшипником, то появится шум у одного из задних колес (люфт тоже может присутствовать).

Диагностика полуоси

Когда полуось будет снята, нужно проверить, нуждается ли она в замене.

Первым делом проверяется резьба и шлицевая часть на полуоси. Если резьба не разбита, а шлицевая часть цела вся, переходите к подшипнику и к стопорному кольцу. Сначала подшипник: он должен сидеть хорошо, возьмитесь за него рукой и поперемещайте влево и вправо, двигаться он не должен (допустим осевой зазор 0,7 мм). Дальше прокрутите подшипник: верхняя часть его должна будет крутиться, средняя же стоять чётко на валу и не двигаться. В противном случае подшипник неисправен и требует замены.

Теперь стопорное кольцо, благодаря ему подшипник держится на своём посадочном месте и не съезжает (если подшипник съедет, то полуось просто вылетит из редуктора), других функций стопорное кольцо не выполняет. Понять на глаз, что стопорное кольцо съехало, можно, пошатав подшипник, как мы уже рассказывали ранее, можно определить стопроцентно, чётко ли сидит стопорное кольцо. Иногда случается так, что полуось трескается или же изгибается в каком-то месте (чаще в средней части), в данном случае полуось полностью подлежит замене!

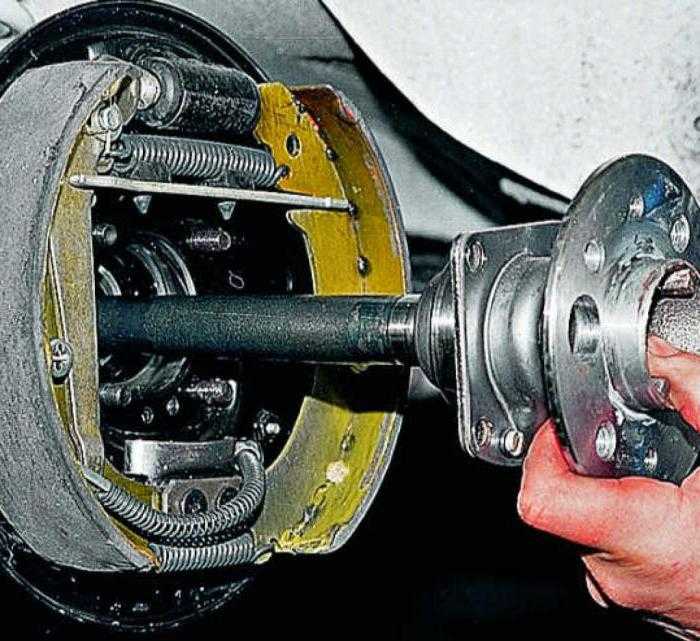

Снятие полуоси

Чтобы демонтировать полуось, следует:

Поставить автомобиль на ровной поверхности, установить упоры под передние колёса.
Баллонным ключом отвернуть колёсные болты.
Поднять кузов машины домкратом.
Выкрутить колёсные болты, снять колесо.
Используя ключ на 8 выкрутить направляющие шпильки барабана.
Демонтировать барабан

Они расположены за фланцем, но получить доступ к ним можно через специально предусмотренные отверстия, прокручивая полуось.

Как снять сломанную полуось

При переломе полуоси, демонтировать её обычным способом не получится. Но есть и другие методы. Если вал сломался непосредственно перед фланцем и его обломанный конец торчит из кожуха моста, к нему можно приварить отрезок арматуры, а потом уже с его помощью вытаскивать остаток полуоси.

Если же полуось сломалась внутри кожуха, можно попробовать его выбить куском арматуры, вставленным с обратной стороны моста, предварительно сняв противоположную полуось. В крайнем случае, чтобы извлечь обломок вала, придётся разбирать редуктор.

Установка тормозного барабана

Перед установкой нового тормозного барабана необходимо наждаком очистить посадочную поверхность на фланце от ржавчины и грязи. Затем смазать ее, а также новый барабан в месте контакта с фланцем, графитовой высокотемпературной смазкой. Это облегчит последующую разборку узла

Далее следует проверить уровень тормозной жидкости в бачках, и, если он достигает максимальной отметки, откачать часть при помощи шприца. Дело в том, что при сведении тормозных колодок поршни тормозных цилиндров утапливаются и тормозная жидкость может выдавиться через верх бачка.

Колодки сводятся при помощи монтировок, используемых в качестве рычагов. Для этого их концы упираются в бортик щитка, а сами монтировки сводятся, сжимая колодки до упора.

Особенности снятия тормозного барабана на ВАЗ 2107 и его замена

Примечание: если после того как колодки сведены, они мешают стать новому барабану на место, необходимо отпустить трос ручного тормоза. Для этого необходимо открутить регулировочную гайку, находящуюся под днищем автомобиля.

Когда тормозной барабан станет на место, его следует отцентрировать так, чтоб отверстия в его корпусе совпали с крепежными отверстиями на фланце. Если все сделано правильно, направляющие штифты должны вкручиваться в ступице, а не упираться в нее.

После установки барабана следует сесть в автомобиль и несколько раз нажать и отпустить педаль тормоза, чтоб заставить работать тормозной механизм. После этого обязательно необходимо проверить уровень тормозной жидкости в бачках и долить ее при необходимости. Придется также отрегулировать натяжение троса ручника, даже если его не приходилось отпускать во время установки барабана. Внутренний диаметр рабочей поверхности нового барабана меньше, чем у старого, поэтому при неотрегулированном «ручнике» колодки могут тереться о барабан во время движения, что в лучшем случае вызовет их преждевременный выход из строя. В худшем случае трение может вызвать сильный нагрев тормозного механизма и закипание тормозной жидкости, что приведет к отказу тормозной системы.

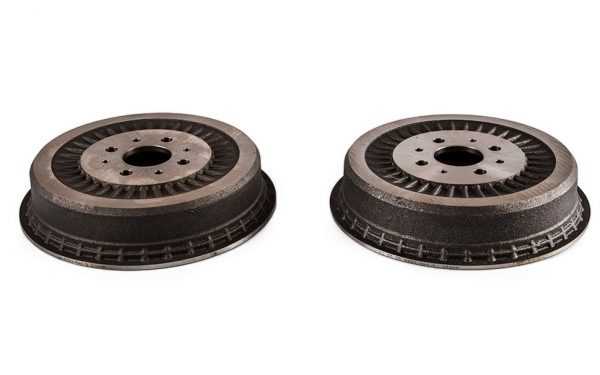

Добро пожаловать! Тормозной барабан – он состоит из металла хотя на первый взгляд (Если не брать его в руки) можно подумать что он целиком и полностью сделан из пластика или какой ни будь пластмассы, со временем данный барабан (А именно его рабочая поверхность) изнашивается, в связи с этим тормозить автомобиль начинает немного хуже (Это очень сложно заметить, потому что при торможение весь вес автомобиля переносится вперёд и тем самым все нагрузки отрабатывает передняя тормозная система, а не задняя).

Примечание! Для того чтобы заменить барабан на автомобиле, возьмите с собой: Набор гаечных ключей, наждачную бумагу, бородок, а так же отвёртку и две монтажные лопатки или если у вас их нет, тогда вместо них можно будет воспользоваться двумя монтировками!

Где находится тормозной барабан? На наших (Отечественных) автомобилях практически на всех барабанные тормоза используются в задней части автомобиля, а в передней как правило устанавливаются тормозные диски, но даже не смотря на это есть некоторые машины (К примеру Lada Kalina NFR) на которых установлены и сзади и спереди тормозные колодки, но это лишь единичные марки в основном на всех автомобилях отечественного производства тормозные барабана занимают своё место сзади, для примера просмотрите фото на котором один из барабанов указан стрелкой:

Когда нужно менять тормозной барабан? Он подлежит замене, если он деформировался тем самым на его поверхности появились различного рода сквозные трещины или вмятины, вот в этом случае барабан и подлежит замене, но кроме деформации как уже было сказано ранее у него (Как и у любой другой детали) есть рабочая поверхность, чтобы эту поверхность вы смогли увидеть вам придётся снять барабан с автомобиля и после этого вы увидите её (Рабочая поверхность это кольцо находящееся внутри барабана, оно указано ещё красной стрелкой), так вот эта поверхность со временем изнашивается в связи с этим ещё и увеличивается внутренний диаметр самого барабана (Внутренний диаметр показан синий полосой), поэтому если этот диаметр после замера приравняется у вас к 251 мм или же даже будет выше этой отметки, тогда данный барабан вам нужно будет заменить и поскорее.

Замена заднего тормозного цилиндра

Примечание! На фото выше можно немного не понять как замеряется внутренний диаметр барабана, всё это из-за сделанного неудачного ракурса где рука закрывает остальную часть барабана, но на словах скажем, внутренний диаметр замеряется от одного края кольца рабочей поверхности к другому!

Суппорт

Рассматривая ходовую часть ВАЗовской «шестёрки», без внимания нельзя оставить тормозной суппорт. Этот узел крепится на поворотном кулаке, удерживает тормозные колодки и рабочие тормозные цилиндры посредством соответствующих отверстий, прорезей и пазов. Для тормозного диска в суппорте есть специальное отверстие. Конструктивно изделие выполнено в виде монолитной стальной детали. При воздействии поршня рабочего тормозного цилиндра на тормозную колодку, усилие передаётся на тормозной диск, что приводит к замедлению и остановке автомобиля. В случае деформации суппорта, которая возможна при сильном ударе, тормозные колодки изнашиваются неравномерно, что значительно сокращает их срок службы.

Суппорт «шестёрки» является деталью, без которой невозможно полноценное торможение

Суппорт может получить повреждения следующего характера:

появление трещин. Поскольку деталь постоянно подвергается воздействию нагрузок, со временем на ней из-за усталости металла появляются трещины. Это говорит о необходимости замены суппорта, поскольку к восстановлению он непригоден;
образование окислов на подвижных элементах. Рабочие цилиндры постепенно покрываются грязью и оксидной плёнкой, а поршни со временем начинают подклинивать, что снижает эффективность торможения. В этом случае требуется ремонт либо замена цилиндров.

Что такое полуоси, зачем они нужны и как устроены

Перелом

Следствием попадания колеса в выбоину, или сильного удара о кочку может быть и перелом вала полуоси. В этом случае автомобиль теряет управление, так как одно из ведущих колёс перестаёт вращаться. При переломе полуоси из строя также могут выйти и шестерни редуктора, поэтому при возникновении такой неисправности его обязательно нужно проверить.
