Проверка состояния и замена ремня привода газораспределительного механизма двигателя к4м

Как залить моторное масло

Новое масло заливаем в двигатель через маслозаливную горловину, сколько масла в двигателе указано в таблице выше. (около 0,3 л масла все равно останется в двигателе). Контролируем уровень, используя масляный щуп (уровень масла должен быть между отметками MIN и MAX).

Запустить двигатель и дать ему поработать на холостом ходу несколько минут. Сигнализатор аварийного давления масла должен погаснуть через 2-3 секунды после пуска мотора. Во время работы двигателя проверьте, нет ли подтеков масла из-под пробки сливного отверстия и масляного фильтра. Остановите мотор и проверьте уровень масла, в случае необходимости долейте масла до нормы.

Весь процесс замены масла Лада Ларгус также показан на видео:

Последствия разрыва ремня ГРМ

Во многом они зависят от режима работы двигателя, при котором произошла поломка, а также конструктивных особенностей механизма и мотора. При разрыве ремня происходит прекращение вращения распределительного вала, и клапаны остаются неподвижными. При этом поршни в течение некоторого времени продолжают движение до момента остановки двигателя. Траектории, с которыми движутся поршень и клапан, пересекаются в верхней мертвой точке, что приводит к их столкновению, изгибу клапана и повреждению поршня. В рабочем режиме этого не происходит благодаря согласованному взаимодействию ГРМ и двигателя. Это не случается также и при наличии специальных выборок в поршнях, которые имеют ряд двигателей, при этом можно ограничиться только заменой ремня.

В случае отсутствия в поршне специальных выборок тот сталкивается с клапаном, находящимся в этот момент в открытом состоянии. В результате тарелка и шток клапана гнутся, нередко повреждается и сам поршень. Ремонт такой поломки может стоить очень дорого.

Двухваловые двигатели, имеющие 16 клапанов, не имеют специальных выборок, поэтому требуют более внимательного контроля состояния системы ГРМ и своевременного обслуживания.

2163-13-12-01

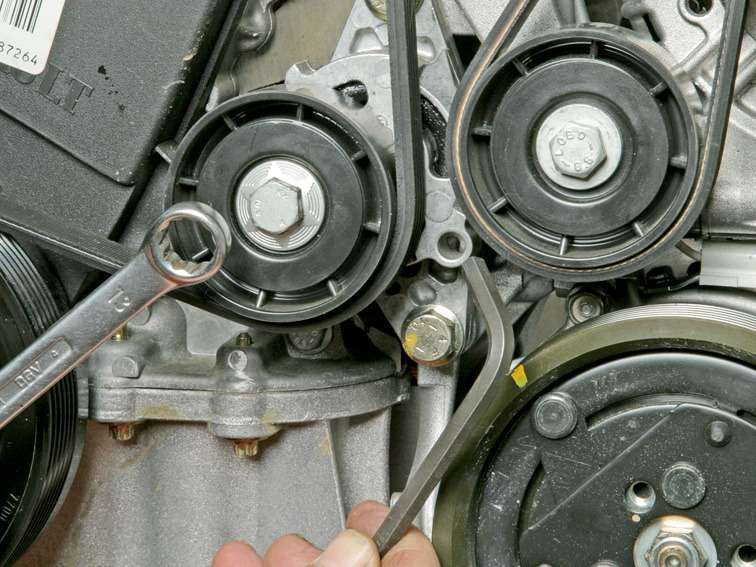

Надеваем накидной ключ или головку «на 13» на болт крепления натяжного ролика и проворачиваем кронштейн ролика по часовой стрелке, преодолевая усилие пружины натяжителя, до отверстия в кронштейне ролика и углубления в корпусе узла соосны (для наглядности показано на снятом двигателе)..

Надеваем ключ или головку «на 13» на болт крепления натяжного ролика и поворачиваем кронштейн ролика по часовой стрелке, преодолевая усилие пружины натяжителя, до отверстия в кронштейн ролика и выемка в корпусе агрегата совмещены (для наглядности показано на снятом двигателе)..

Надеваем накидной ключ или головку «на 13» на болт крепления натяжного ролика и поворачиваем кронштейн ролика по часовой стрелке , преодолевая усилие пружины натяжителя, до совмещения отверстия в кронштейне ролика и выемки в корпусе узла (для наглядности показано на снятом двигателе).

Инструмент и приспособления

Так как перед нами французский двигатель то к стандартному набору ключей и головок нам понадобится еще и головки на 15, 16, 18, а так же для откручивания одного из болтов передней крышки ГРМ подпиленная головка на 13, шестигранник на 6. Для фиксации распредвалов и коленвала необходимо приобрести специальный набор фиксаторов (в интернете полно предложений), но если процедура разовая то можно сделать своими руками. Чертеж приведен ниже.

Но поскольку на Ларгусе установлен двигатель Рено, то эти данные не совпадают, с написанными в сервисном мануале Рено.

Так, кому же верить в этом случае? Стоит обратиться к заводскому мануалу, который выходит на французском языке для двигателя К4М, что установлен на Ларгусе.

Аналогичный двигатель K4m стоит на Рено Меган, на Рено Логан

Согласно этому документу, ремень ГРМ должен меняться каждый 60 тыс. км, в не зависимости от состояния

Регулировка проводится, стоит обратить внимание – не позднее 15 000 км. То есть, её можно проводить и раньше

Когда лучше менять по опыту владельцев

Слетели рокеры клапанов от того, что ремень ГРМ порвался.

Рассмотрев информацию и опыт многих владельцев этого автомобиля, можно сказать, что довольно много случае, когда ремень выходит со строя раньше положенного срока. Это связано, в первую очередь, с качеством запасной части. Так, ремень ГРМ от Bosch будет служить так же долго, как и оригинальный, а то может и лучше.

Конечно, стоит отметить, что, не всегда надеясь, что покупаем качественную запасную часть, она оправдывает ожидания.

8 выпускных и 2 впускных клапанов «тю-тю» в результате обрыва ремня ГРМ

Так, ремень ГРМ, может выйти со строя на 30 000 км, и хорошо, если это обнаружится при регулировке, а не в пути, поскольку тогда владелец влетит на крупную сумму денег ремонта. Поэтому, рекомендуется следить за состоянием детали регулярно, а лучше каждые 5 000 км пробега. При возникновении трещин – заменить ремень.

Возможности доработки

Единственной реальной доработкой, согласно опыту многих автомобилистов, остается установка ремня и ролика ГРМ спортивного типа. У них повышенная прочность и ресурс. Выпускают их в основном аналоги из Франции, такие как «FRW» и «FranceSport».

Замена ГРМ Ниссан Альмера подробная инструкция с фото

Замена ГРМ Ниссан Альмера требуется раз в 60 тысяч километров или через 4 года (что наступит раньше). Несвоевременная замена ремня ГРМ на Nissan Almera может привести к обрыву или срезу зубьев, а это в свою очередь может загнуть клапана, повредить поршни и седла. В общем загнутые клапана — гарантия дорогостоящего ремонта двигателя. Лучше до этого не доводить. Еще один важный момент, это помпа, шкив которой тоже вращается ремнем ГРМ. Так что при замене ремня может выяснится, что необходимо дополнительно заменить помпы, стоит быть к тому готовым.

Далее схема ГРМ Ниссан Альмера на которой довольно понятно обозначены все важные моменты.

Что бы добраться непосредственно для замены ремня придется провести довольно серьезную и трудозатратную работу. 1. Снимаем защиту силового агрегата и правый грязезащитный щиток моторного отсека. Затем ремень привода вспомогательных агрегатов Алмера. 2. Вставляем между поддоном картера двигателя и подрамником деревянный брусок так, чтобы правая опора силового агрегата перестала удерживать вес агрегата. Для этого широкой монтажной лопаткой приподнимаем двигатель. Ведь нам предстоит снять одну из опор двигателя. 3. Вынимаем из держателей, расположенных на кронштейне опоры, трубки подвода топлива к рампе и подвода паров топлива к ресиверу. 4. Головкой «на 16» отворачиваем три болта крепления кронштейна опоры к верхней крышке привода ГРМ. 5. Тем же инструментом отворачиваем два болта крепления опоры к кузову. (будьте внимательны они разной длины). 6. Снимаем правую опору силового агрегата. 7. Головкой «на 13» отворачиваем три болта и две гайки крепления верхней крышки привода ГРМ. 8. При отворачивании болта крепления шкива коленвала необходимо заблокировать коленчатый вал от проворачивания. Для этого помощник должен включить пятую передачу и нажать на педаль тормоза. Если при этом отвернуть болт крепления шкива не удается из-за проворачивания коленчатого вала, то вал необходимо застопорить. Чтобы получить доступ к зубчатому венцу маховика, следует демонтировать датчик положения коленчатого вала. 9. Для этого отворачиваем два болта головкой «на 10» и снимаем датчик. 10. Вставляем через окно в картере сцепления монтажную лопатку между зубьями венца маховика, предназначенными для пуска двигателя стартером.

Головкой «на 18» отворачиваем болт крепления шкива привода вспомогательных агрегатов. Вынимаем болт.

Снимаем шкив привода вспомогательных агрегатов. Затем снимаем пластиковые крышки кожуха ремня ГРМ Ниссан Альмера.

К сожалению на двигателе Nissan Almera на шкивах коленчатого и распределительных валов нет специальных установочных меток ГРМ. Чтобы не нарушить фазы газораспределения, перед снятием ремня привода ГРМ необходимо установить коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра.

Для определения положения распределительных валов необходимо извлечь две резинометаллические заглушки из отверстий в левом торце головки блока цилиндров.

Снимаем резонатор воздушного тракта. В центре заглушки (резиновом массиве) протыкаем отверткой отверстие. Действуя отверткой, как рычагом, извлекаем заглушку из отверстия в головке блока цилиндров. Аналогично извлекаем другую заглушку. Главное перед заменой ремня не забыть купить новые заглушки, что бы установить их взамен испорченных.

Проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до того момента, пока пазы на торцах распределительных валов не займут горизонтальное положение (расположатся параллельно плоскости разъема крышки и головки блока цилиндров) и будут смещены вниз относительно осей распределительных валов.

Для фиксации распределительных валов при замене ремня из металлической пластины толщиной 5 мм следует изготовить приспособление определенного размера (см. фото далее).

Устанавливаем приспособление в пазы валов распредвала двигателя Ниссан Альмера.

Для проверки нахождения коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров в блоке цилиндров предусмотрено отверстие с резьбой М10, в которое необходимо ввернуть специальный установочный палец с длиной резьбовой части 75 мм. При нахождении коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров палец должен упереться в отфрезерованную площадку на щеке коленчатого вала и заблокировать вал при попытке провернуть его по часовой стрелке.

Двигатели

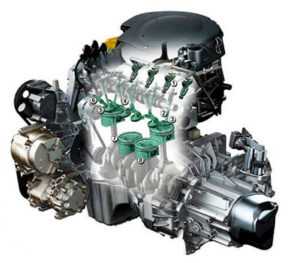

Конструкторы предусмотрели для установки на этот автомобиль три силовых агрегата, это два восьмиклапанника ВАЗ 11189 и К7М от Рено, а также 16 клапанный французский мотор К4М. Рабочий объём этих движков составляет 1600 см 3, что считается оптимальным для этого класса автомобилей. Мощность ВАЗовского мотора 87 лошадок, французский движок может выдать до 90 л. с. Оба силовых агрегата имеют инжекторную систему питания, соответствуют экологическим нормам Евро-5.

   К7М

Этот французский мотор стали ставить на отечественные автомобили после того, как Рено приобрела акции автомобильного завода в г. Тольятти.

Этот двигатель стал очередным в серии доработок моторов серии К7, у него увеличили ход поршня, добавили коромысла в клапанном механизме, увеличен диаметр сцепления, маховика. Средний расход топлива равен примерно 7,2 литра на сотню км пробега.

Ресурс производителями заявлен 400 тыс. км, но ремонт часто происходит при 350 тыс. км пробега. Агрегатируется мотор с механической коробкой перемены передач, имеющей 5 ступеней.

   ВАЗ 11189

Это более качественный и доработанный ВАЗ 11186, который устанавливается на других легковых машинах ВАЗ. Он также имеет инжекторную систему питания, мощность может отдать до 87 л. с. Себестоимость его ниже против французского мотора, поэтому он установлен на большей части машин.

Средний расход топлива ВАЗ 11189 несколько выше, он равен 8,2 л/100 км пробега. Как недостаток специалисты отмечают меньший по сравнению с французским двигателем ресурс, он равен 200 тыс. км. Оба движка при обрыве зубчатого ремня в приводе ГРМ гнут клапана.

Процесс замены ремня ГРМ на Лада Ларгус

Теперь перейдем к описанию пошаговой замены комплекта ГРМ на 8-ми клапанном двигателе.

1. Демонтируем «клемму-минус» с аккумулятора.
2. Снимаем переднее правое колеса. Для удобства работы рекомендуется проводить на яме или подъёмнике.

   Домкратим авто и сниманием переднее правое колесо

3. Устанавливаем ВТМ 1 поршня.
4. Фиксируем распределительный вал и коленвал.
5. Окрутив три болта крепления, снимаем защитную крышку ГРМ. Механизм ГРМ без декоративной крышки Механизм ГРМ обнажён
6. Против часовой стрелки попускаем натяжной ролик.
7. Демонтируем ремень в следующей последовательности: коленвал – водяной насос – распредвал – ролик.
8. Откручиваем натяжной ролик и меняем его на новый.

   Сняли ролик

9. Монтаж ремня проводим в следующем порядке: водяной насос – коленвал – ролик – распредвал.
10. После того, как ремень стоит на месте, можно натянуть его при помощи ролика.

    Новый ремень установлен и готов к работе

11. Далее, провести сборку.

Замена ремня и ролика ГРМ Лада Ларгус 8 клапанов прошла успешно. Если, что-то не получилось, то необходимо проделать процедуру сборки еще раз, предварительно сняв установленные детали.

Выбор ремня ГРМ

Выбор ремня и ролика ГРМ Лада Ларгус много в чем зависит от качества и долголетия изделия. Существуют оригинальные детали, которые стоят достаточно дорого и заменители, что можно использовать вместо них.

Оригинал

Оригинальная упаковка ремня ГРМ и ролика Открытая оригинальная упаковка ремня ГРМ и ролика

Итак, рассмотрим, какой же ремень ГРМ можно купить на 8-ми клапанную Лада Ларгус, артикулы и каталог заменителей:

Каталожный номер оригинального ремня ГРМ Лада Ларгус 8 клапанов выглядит так – 8200939081. Средняя стоимость по РФ составляет около 4 500 руб (не хило, да?)

8200939081 — оригинальный артикул, обратите внимание на стоимость!!!

Аналоги

Теперь рассмотрим каталог заменителей с артикулами и ценами:

Наименование производителя	Каталожный номер	Средняя цена в рублях по РФ
Gates	5662 XS	1000
Dayco	941059	1200
Bosch	1 987 949 675	1300

5662 XS Gates ремень ГРМ — рекомендовано Ларгусоводами с нашего портала

Как видно аналогов ремня не много, но все они зарекомендовали себя как надёжные и качественные изделия, которые можно устанавливать на Ладу Ларгус 8 клапанов.

Выбор ролика ГРМ

Теперь рассмотрим, какой ролик можно монтировать на Ларгус:

8200908180 – каталожный номер оригинального ролика ГРМ. Стоимость его по России составляет 4000 рублей.

8200908180 — ролик ГРМ в экзисте, цена на эту запчасть поражает

Аналоги

Рассмотрим, список изделий заменителей, которые могут подойти вместо оригинальной детали:

Наименование производителя	Каталожный номер	Средняя цена в рублях по РФ
Dayco	ATB2572	2100
Febi	37605	2300
Gates	7784-21163	2500
Ina	531 0876 10	3000
SWAG	62 93 7605	3600

Последствия несвоевременной замены комплекта ГРМ

Несвоевременная замена комплекта ГРМ грозит владельцу плохими последствиями, а именно:

• Гнутыми клапанами.
• Повышенным износом распределительного вала.
• Увеличением износа коромысел.
• Повреждением сальников распредвала.

Все эти последствия могут плохо сказаться на работе мотора Лада Ларгус с 8 клапанами.

Как осуществить замену самостоятельно?

Имея опыт ремонтных работ на Лада Ларгус с 16 клапанным двигателем, изучив инструкцию по замене и посмотрев видео, можно вполне справиться с заменой самостоятельно. Можно пригласить помощника желательно с опытом ремонта авто.

Необходимые инструменты

Для успешного проведения работ на Лада Ларгус 16 клапанном следует как следует подготовиться. Необходимо приготовить следующие инструменты:

• набор ключей и головок;
• удлинитель;
• отвертку;
• оправку для коленвала;
• оправку для распределительных валов.

Покупать новые изделия следует только проверенных производителей и желательно оригиналы, иначе они могут не прослужить положенного срока. Сэкономив на стоимости, вы можете попасть на дорогостоящий ремонт при обрыве или на замену комплектующих раньше положенного срока.

Этапы работы

Процедуру замены удобнее всего проводить на подъемнике, эстакаде или смотровой яме. Последовательность работ на Лад Ларгусе 16 клапанном состоит из следующих шагов:

1. Сначала следует обесточить автомобиль, отсоединив отрицательную клемму от аккумулятора.

   Моторный отсек Лады Ларгус 16 клапанов

2. Далее нужно снять впускной патрубок, ремень привода вспомогательных агрегатов.
3. Вывернув болт крепления шкива вспомогательных механизмов, нужно демонтировать шкив.
4. Далее нужно снять правую опору подвески двигателя.

5. Открутив крепежные болты нужно снять верхнюю и нижнюю крышку защиты ГРМ.

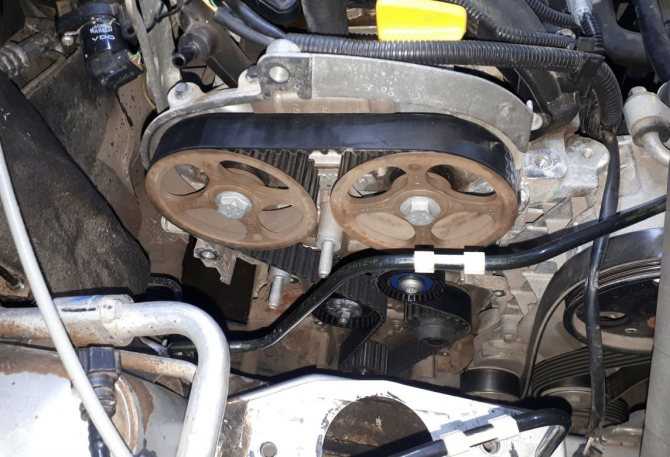

   Газораспределительный механизм Лада Ларгус 16 кл

6. Закрутив крепежный болт шкива коленвала, поворачивать коленчатый вал пока метка на шкиве распредвала не будет на расстоянии одного зуба до вертикальной оси шкива, при этом метка на зубчатом шкиве коленвала также должна находится на расстоянии одного зуба до оси шкива.
7. Далее следует установить оправку для фиксации коленвала и провернуть его по часовой стрелки до упора.
8. Для проверки меток распредвалов следует снять заглушки на отверстиях в левом торце ГБЦ. Для этого сначала демонтируем воздухосборник. Затем проткнув заглушки по центру отверткой, вынимаем их, открывая отверстия. На видео можно увидеть, как это сделать.
9. Коленчатый вал следует проворачивать пока пазы на распредвалах не будут находиться в горизонтальном положении. Для фиксации распредвалов устанавливается специальная оправка.
10. Затем нужно ослабить крепежный болт натяжителя. Проворачивая натяжной ролик против часовой стрелки, нужно ослабить натяжение ремня ГРМ и снять его с натяжителя.
11. Затем ремень снимается с шкива помпы, коленчатого и распределительных валов.
12. Выкрутив крепежный болт натяжного ролика, снимаем его и меняем на новый.

13. При установке нового натяжителя необходимо следить, чтобы паз на двигателе совпал с выступом на ролике.

14. Натягиваем новый ремень ГРМ сначала на коленвал, затем на водяной насос и распредвалы. При этом следует ориентироваться на стрелки, нанесенные на ремне, они должны быть направлены в сторону движения.
15. После замены регулируем натяжение ремешка ГРМ.
16. Далее снимаем фиксаторы с коленвала и распредвалов. Устанавливаем новые заглушки в отверстия на ГБЦ.
17. Дальнейшую сборку осуществляем в обратном порядке.

Проверка натяжения

Натяжение ремешка имеет большое значение для нормальной работы ГРМ. Если ремень ослаблен, он может проскакивать и привести нарушению фаз газораспределения. Кроме того, проскальзывание может привести к увеличению трения, материал будет нагреваться, что может привести к разрыву ремешка. При сильном натяжении ускоряется износ подшипников коленвала и вспомогательных механизмов.

Проверка натяжения ремня возможна посредством указателей на натяжном ролике. Нормальное натяжение подразумевает полное совпадение подвижного указателя с неподвижным указателем натяжителя. Если смещение подвижного указателя незначительно в сторону против часовой стрелки, то ремешок следует подтянуть.

В этом случае нужно ослабить болт крепления натяжителя и проворачивать натяжной ролик по часовой стрелке, пока указатели не совпадут. Зафиксировав натяжитель в таком положении, необходимо затянуть болт крепления. Затем следует при помощи болта крепления шкива вспомогательных агрегатов провернуть коленчатый вал на два оборота. Теперь нужно снова проверить натяжение. Выполнять регулировку следует пока не будет достигнуто нужный уровень натяжения.

Видео состояния ремня ГРМ с пробегом (120 000 км)

Поскольку свечи зажигания необходимо менять при регламентных работах, то эти операции лучше совместить, потому что проворачивать коленчатый вал при проверке ремня будет легче. Поверхность зубчатой части ремня должна быть без складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно наблюдаться расслоений и разлохмачивания. Ремень необходимо заменить при обнаружении на нем следов масла.

Снимаем защиту силового агрегата и правый грязезащитный щиток моторного отсека.

Головкой «на 18» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и визуально оцениваем состояние ремня привода ГРМ.

Если подвижный указатель смещен относительно неподвижного:

— по часовой стрелке — ремень перетянут.

Потянув вверх, снимаем крышку лючка.

Для замены ремня привода ГРМ снимаем ремень привода вспомогательных агрегатов.

Внимание! Не повредите поверхность зубьев, необходимых для работы датчика положения коленчатого вала (они значительно крупнее). Снимаем верхнюю (см

выше) и нижнюю крышки привода ГРМ

Снимаем верхнюю (см. выше) и нижнюю крышки привода ГРМ.

Чтобы не нарушить фазы газораспределения, перед снятием ремня привода ГРМ необходимо установить коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра.

Внимание! Начиная с этого этапа работы могут быть произведены двумя способами. Второй способ — «народный», позволяющий провести работы с минимальными трудозатратами, но требующий обязательного присутствия помощника и высокой тщательности проведения работ, с последующей внимательной проверкой результата

Обязательным условием проведения работ этим способом является ваша уверенность в том, что двигатель до вас никто не разбирал даже в малой степени. Тогда и все детали будут установлены в заводских положениях

Второй способ — «народный», позволяющий провести работы с минимальными трудозатратами, но требующий обязательного присутствия помощника и высокой тщательности проведения работ, с последующей внимательной проверкой результата. Обязательным условием проведения работ этим способом является ваша уверенность в том, что двигатель до вас никто не разбирал даже в малой степени. Тогда и все детали будут установлены в заводских положениях.

Для определения положения распределительных валов необходимо извлечь две резинометаллические заглушки из отверстий в левом торце головки блока цилиндров.

Аналогично извлекаем другую заглушку.

Для фиксации распределительных валов при замене ремня из металлической пластины толщиной 5 мм следует изготовить приспособление (см. эскиз).

В качестве установочного пальца можно использовать болт с резьбой М10 и длиной около 100 мм.

При этом коленчатый вал невозможно будет провернуть по часовой стрелке.

При замене ремня также нужно заменить натяжное устройство в сборе и опорный ролик.

При установке нового ремня привода ГРМ, на котором нанесены стрелки, ориентируем его так, чтобы стрелки совпали с направлением движения ремня (по часовой стрелке).

Затем одновременно надеваем ремень на ролик натяжного устройства и устанавливаем устройство на шпильку корпуса насоса охлаждающей жидкости.

Проворачиваем коленчатый вал на два оборота по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до момента совпадения пазов на торцах распределительных валов.

Выворачиваем установочный палец из отверстия блока цилиндров и устанавливаем на место резьбовую пробку. Снятые детали устанавливаем в обратной последовательности.

Второй способ замены ремня ГРМ 16- клапанного двигателя Лада Ларгус

За болт с шайбами или втулкой, который ввернут в торец коленчатого вала, так же, как и в первом способе, поворачиваем коленчатый вал двигателя и, соответственно, распределительные валы до положения, показанного на фото ниже.

Более не поворачиваем коленчатый вал. Переходим к нанесению метки на маховике.

Далее, не трогая ни распределительные, ни коленчатый валы, аккуратно снимаем старый ремень по технологии, показанной в первом способе.

Напоминаем, самопроизвольно валы довернулись только на очень небольшие углы.

Возможна и комбинация двух методов. При этом коленчатый вал все-таки фиксируем резьбовым пальцем, как описано в первом способе.

Если опираться на строгую последовательность технического обслуживания, то замена ремня ГРМ Лады Ларгус производится каждые 60 000 км. Хотя этот срок может носить и временной характер — 6 лет, даже несмотря на его состояние.

Лада Ларгус замена ремня грм

Недавно вышедшая на просторы отечественного рынка модель Лада Ларгус успела обзавестись достаточно высоким спросом. Она отлично подходит в качестве семейного авто, поскольку наделена производителем отличной вместительностью. Также Лада Ларгус приметили коммерческие организации, поскольку ее сносная цена позволяет эксплуатировать в качестве разъездного автомобиля. Не обходят стороной практичную Ладу и вездесущие таксисты. Многих интересует такой вопрос, как замена ремня ГРМ, но обо всем по порядку.

Моторная линейка модели Ларгус

Данный универсал из Тольятти является «клоном» популярного «француза» «Dacia Logan MCV». Для Лада Ларгус производитель предусмотрел две версии силового агрегата, а именно:

• 87-сильную «четверку» (серия «11189») 8 клапанов, которая отлично знакома приверженцам моделей ВАЗ (по Гранте и Калине);
• французский агрегат «K4M» 16 клапанов, мощность которого достигает 102 л. с.

1,6-литровые двигатели оснащаются распределенным впрыском, который предусматривает соответствие требованиям нормативов «Евро-5».

Среди конструктивных особенностей моторов 8 клапанов присутствует риск загиба клапанов при обрыве ременной передачи ГРМ, и тогда требуется замена ремня ГРМ. Этот аспект заставляет владельцев Лада Ларгус не откладывать со своевременной проверкой состояния ремня и прибегать к замене спустя, как регламентированный срок (пробег), так и при появлении малейших признаков износа.

Сроки замены ремня по регламенту и опыту

Важно! Техническая документация, прилагаемая к Лада Ларгус, предписывает владельцу осуществлять замену ременной передачи спустя 120-тысячный пробег или по истечении 6-летнего периода эксплуатации. Замена ремня ГРМ касается всех типов устанавливаемых моторов. Некоторые отчаянные головы возлагают надежды на качественные аспекты материала ремня, однако лучшим действием будет придерживаться регламентных сроков

Заметим, что в этот момент свою лепту вносит опыт, полученный владельцами при «общении» с данными моторами. Он свидетельствует о настоятельной рекомендации сократить обозначенный регламентный интервал замены примерно наполовину. Такой подход способствует предотвращению риска внезапного выхода из строя ремня

Некоторые отчаянные головы возлагают надежды на качественные аспекты материала ремня, однако лучшим действием будет придерживаться регламентных сроков. Заметим, что в этот момент свою лепту вносит опыт, полученный владельцами при «общении» с данными моторами. Он свидетельствует о настоятельной рекомендации сократить обозначенный регламентный интервал замены примерно наполовину. Такой подход способствует предотвращению риска внезапного выхода из строя ремня.

Итак, сделаем полезный вывод, что замена ремня ГРМ должна осуществляться спустя 60-тысячный побег.

Масляный фильтр на Ларгус

Снятие

Перед работой автомобиль следует поместить на подъемник (можно на эстакаду).

1. Отключаем бортовую сеть путем снятия клемм с выводов АКБ.
2. Теперь добиваемся положения поршня, находящегося внутри первого цилиндра, в состоянии верхней мертвой точки. Для этого вращаем (по ходу часов) коленчатый вал, ухватив болт его шкива подходящим ключом. Достижение ВМТ проверяется по совпадению меток, присутствующих, как на поверхности самого шкива вала, так и на тыльной стороне крыши ГРМ.
3. Теперь оба вала (распределительный с коленчатым) следует зафиксировать, чтобы не нарушилось достигнутое положение поршня.
4. Снятие защитной крышки данного узла выполняем с применением ключа на «10».
5. Также демонтируем шкив ременной передачи генератора.
6. Переходим к натяжному ролику и ослабляем его гайку с помощью ключа на «17».
7. Ремень ГРМ может быть снят вместе с указанным роликом. Выполняем это.

Важно! Когда на рабочей поверхности демонтированного ремня обнаруживаются следы неравномерного износа, то это свидетельствует о необходимости замены самого ролика вместе с его шпилькой

DSC_9570

Так мы зафиксировали положение коленчатого вала.

Далее, не трогая ни распределительные, ни коленчатый валы, аккуратно снимаем старый ремень по технологии, показанной в первом способе.

Вот тут нас и подстерегает некоторая сложность. Дело в том, что распределительные валы, как только перестают быть связанными ремнем, самопроизвольно поворачиваются на небольшие углы под действием пружин клапанов. Пока оставляем их в тех положениях, в которых они сами остановились. Ни в коем случае не меняем положение коленчатого вала. Заменяем ролики и, предварительно надев ремень на шкивы распределительных валов, просим помощника довернуть распределительные валы до точного совмещения меток на них.

Напоминаем, самопроизвольно валы довернулись только на очень небольшие углы.

Причем шкив, который, преодолевая сопротивление пружин, надо вращать по часовой стрелке (вал выпускных клапанов), можно поворачивать накидным ключом «на 18» за гайку крепления шкива. (Гайка будет работать в сторону затяжки, что не страшно.) Другой шкив часто не требует корректировки, а если таковая понадобится в сторону отворачивания гайки, то можно шкив повернуть простейшим приспособлением, изготовленным из отрезка трубы с отверстиями, просверленными в обеих стенках у одного из концов на расстоянии 55–65 мм. В отверстия следует вставить болты М8 достаточной длины. Для повышения жесткости можно закрепить их гайками. Зацепив болты за спицы шкива, отрезком трубы, как рычагом, доворачиваем его на нужный угол. Итак, помощник удерживает оба шкива в нужном положении (по меткам). Ремень уже находится на шкивах распределительных валов. Надеваем ремень на шкивы коленчатого вала, помпы и на ролики. Проверяем, не провернулся ли коленчатый вал, по метке в окне картера сцепления. Предварительно подтягиваем натяжной ролик и еще раз проверяем метки на шкивах распределительных валов и маховике коленчатого вала. Очень небольшое расхождение допустимо, ошибка на зуб — весьма заметна, и в этом случае предстоит установить ремень снова

Только если мы обнаружили совмещение всех меток и затянули крепление натяжителя в некотором достаточно подтянутом положении, можно очень осторожно, вручную, провернуть двигатель на два оборота коленчатого вала. Если после двух оборотов коленвала все метки снова совпали, то можно приступать к точной регулировке натяжения ремня, как описано выше

Возможна и комбинация двух методов. При этом коленчатый вал все-таки фиксируем резьбовым пальцем, как описано в первом способе.

«Лад-Ларгус» 16 клапанов — замена ГРМ: инструкция. Когда менять ремень ГРМ на «Ладе-Ларгусе«?

Нужно производить подмену ГРМ на «Ларгусе» (16 клапанов) согласно карте технического обслуживания. От состояния ременной передачи зависит то, как точно будет осуществляться газораспределение в движке. От коленчатого вала передается движение с помощью гибкого ремня на жидкостную помпу и распределительные механизмы.

При ремонте непременно необходимо уделять свое внимание на все сопутствующие элементы. Если находится неисправность жидкостного насоса, или же шкивы распредвалов имеют сильный износ, нужно произвести подмену этих частей

Покупайте запчасти только у испытанных производителей и у честных продавцов.
