Установка стеклоподъемника на ваз 2131

Правила снятия и установки обшивки

Чтобы быстро снять обшивку, необходимо подготовить следующее:

Отвертки с плоским жалом, самую маленькую и большую.
Крестовую отвертку или шуруповерт. Мастера рекомендуют использовать шуруповерт для вывинчивания болтов, которые достаточно крепко сидят в металле и в 70% случаев имеют окисление, сильный зацеп с панелью двери.
Деревянный клин, можно использовать широкую отвертку, предварительно обмотав жало ветошью.

Демонтаж обшивки двери Нива Урбан и Лада 4х4 отличается порядком откручивания саморезов и снятия накладок. Независимо от комплектации, перед работами необходимо снять минусовую клемму с аккумулятора. Порядок демонтажа облицовки на Ниве 21213-14:

Поддеть тонкой отверткой между шайбой и защелкой ручку стеклоподъемника. Вынуть защелку.
Вытащить ручку и шайбу.
Шлицевой отверткой поддеть заглушку дверной ручки, вытащить.
Крестовой вывернуть два винта нижнего крепежа ручки, один саморез верхнего.
Вытащить ручку открывания двери.
Шлицевой отверткой поддеть накладку ручки, снять с фиксатора, вытащить.

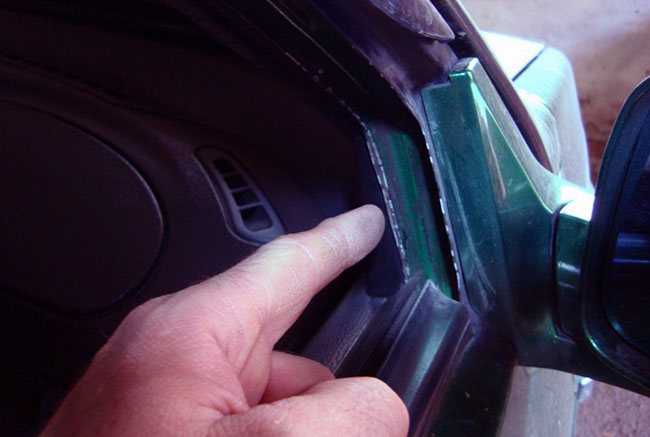

Поддеть отверткой или подвинуть деревянный клин между обшивкой и дверью и отстегнуть восемь пистонов: четыре по нижней кромке, по два на задней и передней боковине.
Вытащить верхнюю кромку облицовки из-под отбортовки.
Снять дверную карту.

Установка электростеклоподъёмников

Комфорт управления стеклом с кнопки, экономия времени и усилий, повышение привлекательности салона машины без надоевших ручек — это неполный список преимуществ электрических стеклоподъёмников. Поэтому владельцы «классических» авто, в частности, ВАЗ 2107 при замене устанавливают на свою машину именно их.

Современные электрические стеклоподъёмники ВАЗ 2107 отличаются повышенной надёжностью, возможностью самостоятельной установки и позволяют управлять стёклами дверей лёгким нажатием кнопки. Они успешно работают в тандеме с сигнализацией, обеспечивая автоматическое закрытие стёкол при постановке автомобиля на охрану.

Выбираем тип электрического стеклоподъёмника

Существует два варианта установки и подключения комплектов электрических стеклоподъёмников:

С сохранением заводского стандартного механизма и дополнительной установкой электромотора. Это более простой и дешёвый способ, но при этом увеличивается риск выхода из строя всей системы при перегреве мотора.
С монтажом отдельного комплекта оборудования. Стоимость его выше, но этот способ отличается большей надёжностью в эксплуатации.

На рынке автомобильных товаров для ВАЗ 2107 есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.

Безопасность

По данным журнала Авторевю уровень пассивной безопасности «Нивы» ВАЗ-21213 оказался крайне низким. По результатам краш-теста по правилам EuroNCAP (точнее, только одной из его частей, фронтального удара на скорости 64 км/ч.), проведенного журналом (описание краш-теста приведено в № 19, 2002 г.), «Нива» набрала 0 баллов из 16 возможных за проведенный фронтальный удар, став второй после ВАЗ-2107 моделью АВТОВАЗа, набравшей ноль баллов за безопасность.

Данный результат вполне закономерен, поскольку автомобиль разрабатывался более тридцати лет назад и имеет общую с «классическим» (ВАЗ 2101 — ВАЗ 2107) семейством агрегатную базу. На практике это означает, что водитель автомобиля, попавшего в такую аварию на скорости 64 км/ч, обязательно будет травмирован.

Возможность улучшения без коренной переработки автомобиля, в том числе силовой схемы кузова, отсутствует.

Одной из проблем, выявленных краш-тестами, явилась проблема деформации лонжеронов. В прессе в 2002—2003 годах появлялись заметки о том, что на АВТОВАЗе производятся эксперименты по решению этой проблемы путем заполнения полостей лонжеронов вспененными материалами, с целью улучшения характера деформации кузова (для соответствия автомобиля ВАЗ-21213 требованиям Правила R 94 ЕЭК ООН, то есть, успешного прохождения фронтального краш-теста на скорости 56 км/ч). Однако результатов краш-тестов нигде не приводилось, и данных о том, стала ли рестайлинговая Lada 4×4 безопаснее, нет.

20 июня 2011 на испытательный полигон АвтоВАЗа отправилась машина с ABS. Результатом испытаний стал запуск в серию версии с ABS и BAS под индексом 21214-40-021. Данная версия выпускается с 1 октября 2011.

Шаг 4: Установка нового стеклоподъемника

1. Подготовьте новый стеклоподъемник

Перед установкой нового стеклоподъемника необходимо проверить его на наличие дефектов и повреждений. Также необходимо убедиться, что стеклоподъемник соответствует модели автомобиля.

2. Установите стеклоподъемник на место

Установите новый стеклоподъемник на место, совместив его отверстия с отверстиями кузова автомобиля. Затем закрепите стеклоподъемник болтами и закрутите их.

3. Подключите электрические провода

Соедините электрические провода с новым стеклоподъемником, контакты необходимо совместить в соответствии с полюсами.

4. Проверьте работу стеклоподъемника

После установки нового стеклоподъемника необходимо проверить его работу. Для этого запустите двигатель автомобиля и проверьте работу стеклоподъемника на всех дверях автомобиля. Убедитесь, что стекло опускается и поднимается без проблем и задержек.

5. Протестируйте автоматический подъемник, если он есть

Если автомобиль имеет автоматический подъемник стекол, то также необходимо протестировать его работу на всех дверях автомобиля. Убедитесь, что стекло автоматически опускается и поднимается до конечной позиции.

6. Соберите обивку двери

После проверки работоспособности стеклоподъемника, необходимо собрать обивку двери, закрепив все детали и элементы обивки.

Как заменить стеклоподъемник на ниве

Lada 4х4 (ВАЗ-21214) : Снятие механизма стеклоподъемника двери

Механизм стеклоподъемника снимаем для его замены или при полной разборке двери.

Снимаем обивку двери (см. «Снятие обивки двери», с. 287).

Отсоединяем крепление троса стеклоподъемника к переднему и заднему держателям стекла (см. «Замена стекла двери», с. 290).

Поднимаем стекло руками.

. то связываем проволокой ветви троса вблизи барабана механизма стеклоподъемника.

Опускаем стекло руками до резинового буфера (см. «Замена стекла двери», с. 290).

Снимаем трос с четырех роликов.

Продеваем вал механизма стеклоподъемника в отверстие внутренней

панели двери (новый механизм стеклоподъемника продается со связанными ветвями троса).

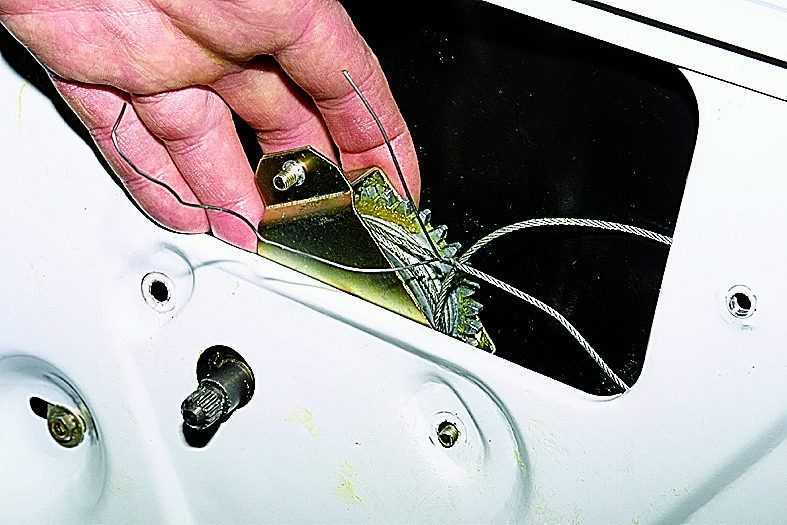

Бокорезами перекусываем проволоку, фиксирующую ветви троса.

Продеваем шпильки механизма стеклоподъемника в отверстия и крепим механизм.

Для натяжения троса слегка затягиваем болт кронштейна натяжного ролика. Постукивая молотком по удлинителю головки «на 10», надетой на болт кронштейна.

. смещаем ролик вниз, натягивая трос. Окончательно затягиваем болт. Наживляем винты двух прижимных планок кронштейнов обоймы стекла и немного подтягиваем винты планки переднего кронштейна.

Опускаем стекло до того уровня, при котором через окно внутренней панели двери можно будет затянуть винты планки заднего кронштейна обоймы стекла (см. «Замена стекла двери», с. 290).

Проверив работу механизма стеклоподъемника, смазываем трос и ролики смазкой Литол-24.

После того, как механизм снят и выполнен его ремонт, можно приступать к его установке и регулировке. Установку механизма стеклоподъемника на автомобиле Ваз 2121 и Нива 2131 производят в обратной последовательности. Вам потребуется тот же стандартный набор инструментов. При наличие всего необходимого проделайте следующую последовательность действий:

Устанавливаем кронштейн натяжного ролика, но болт его крепления не затягиваем окончательно. Им мы будет производить регулировку натяжения троса.

Устанавливаем механизм в сборе с тросом на свое место и крепим его на гайки.
Поднимаем стекло и фиксируем его в верхнем положение, установив клин между ним и рамой двери.
Одеваем на ролики трос, согласно приведенной на рисунке схеме.

Кусачками перекусываем проволку, которая фиксирует между собой две ветви троса.
Окончательно закрепляем механизм, закрутив гайки его крепления торцовой головкой.
Далее одеваем головку на десять с удлинителем на болт крепления кронштейна натяжного ролика и постукивая молотком по удлинителю головки, выполняем натяжение троса. После чего окончательно закручиваем болт его крепления.
И на завершающем этапе остается закрепить стекло. Для этого одеваем ручку привода механизма и вращаем ее до упора, что будет соответствовать полностью поднятому стеклу. Поднимаем стекло вверх и крепим. После чего проверяем работу механизма. Опустив и подняв еще раз стекло, убеждаемся, что регулировка выполнена должным образом.

Замена механических стеклоподъемников на электрические (ЭСП) является одной из популярных доработок внедорожника Нива. Процесс установки и подключения не сложный и не займет много времени. Рассмотрим установку на конкретном примере ЭСП Форвард..

Порядок снятия стеклоподъемника:

Опускаем стекло так, чтобы крепление троса оказалось в проёме. Блокируем стекло от падения с помощью бруска.
Отвернуть винты крепления троса от обоймы стекла.

Отвернуть винты крепления механического стеклоподъемника. Перекусить трос и извлечь механизм из двери.

Порядок установки ЭСП:

Крепим переходную пластину к обойме стекла.
Делаем два отверстия в двери согласно схеме.

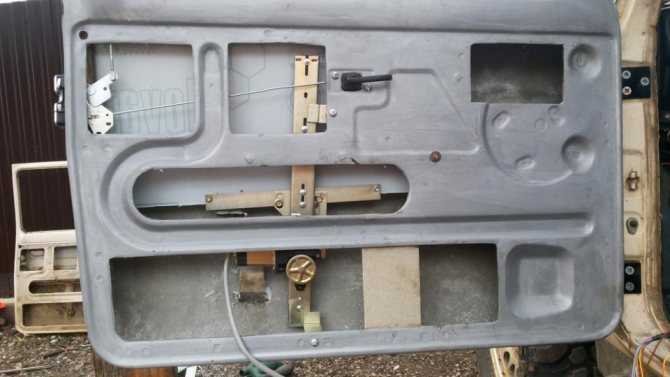

Вставляем ЭСП в дверь Нивы через нижний монтажный проем.
Закрепляем ЭСП винтами со стопорными шайбами.
Подключаем ЭСП по временной схеме (подать 12В на разъем), чтобы подвести каретку к стеклу.

Закрепляем каретку стеклоподъемника к обойме стекла двумя винтами. Проверяем работу ЭСП. Если все работает, подключаем ЭСП по постоянной схеме.

Также процесс установки ЭСП в Нива 2131 показан на видео:

Цепь 12В должна быть защищена предохранителем на 16 А. Сечение провода 1,5 мм 2 .

Установка дублирующей кнопки ЭСП:

Напомним, есть и другие популярные доработки Нивы, например, увеличение дорожного просвета.

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Стеклоподъемник медленно поднимает стекло — что делать? Есть решение!

Всем привет! Дорогие друзья, все вы в курсе того, какие «косяки» и недочеты приходится устранять каждому из нас «счастливых» обладателей отечественных авто марки ВАЗ. Сегодняшняя статья — это очередное спасительное решение для тех, кто столкнулся с проблемой плохо работающих свеклоподъемников.

Электростеклоподъемники (ЭСП) на иномарках устанавливаются уже десятки лет, поэтому проблем с ними, как правило, нет никаких, чего не скажешь о ВАЗах. На «наших» ласточках такое чудо встречается каких-то 10 лет и то как показывает практика старые добрые «мясорубки» в виде простой механической ручки работали куда более надежно. Ближе к делу! Замечен дефект на многих моделях от 2109 до 2115, где стекло, как правило, переднее правое плохо поднимается. Причем стеклоподъемники медленно поднимают где-то от середины или даже ниже, стекло замедляется или вовсе перестает подниматься. При этом водители помогают ЭСП либо рукой, либо «красным словцом».

Почему плохо работает стеклоподъемник?

Причина первая — плохая смазка механизма стеклоподъемника. В процессе эксплуатации механизм ЭСП постепенно теряет смазку, в результате чего стекла медленно опускаются или поднимаются. Решение проблемы заключается в том, чтобы снять дверную карту, после чего все рабочие детали смазываются. Если после смазки механизма стеклоподъемника проблема не устраняется продолжаем ее поиски.
Нередко причина может заключаться в плохой регулировке самого стекла. То есть, ситуация, когда само стекло неправильно установлено на подъемной планке. В таком случае необходимо снять дверную карту и отрегулировать положение стекла при помощи регулировочной гайки, после чего проверить работу ЭСП.

Заводской дефект. Если с механизмом все ок, и стекло стоит как надо, советую проверить направляющие, по которым движется само стекло. То есть речь о тоннеле, в котором ходит стекло. Как показывает горький опыт, именно этот заводской дефект нередко становится причиной, по которой медленно поднимает стеклоподъемник. Из-за сужения направляющих возникает дополнительное сопротивление, в результате которого мотор замедляется и стекло замедляется. Ваша задача понять в каком именно месте возникает сопротивление и попытаться исправить это. Работа довольно простая и состоит в том, чтобы снять бархотки и немного расширить место сужения металла.

Причина четвертая — плохая смазка направляющих. Иногда в процессе эксплуатации направляющие или правильнее было бы сказать тоннель, по которому двигается стекло изнашивается, истирается, загрязняется и т. д. В итоге стекло испытывает излишнюю нагрузку и сопротивление, что естественно приводит к тому, что стеклоподъемник медленно поднимает стекло. Решается проблема довольно просто, берем ватные палочки и производим очистку тоннеля от грязи и песка. После чего берем смазку, это может быть силиконовая смазка или WD-40, или что-то альтернативное и производим смазку направляющих. Смазки не жалеем, но и не кладем в избытке, просто обильно промазываем места скольжения стекла, затем проверяем результат.

Износ бархоток. Из-за повышенного износа бархоток, или проще говоря уплотнителей стекол, последние могут подниматься медленнее. Однако если проблема именно в этом, то скорее всего плохо будут работать стеклоподъемники всех дверей. Решение данной проблемы состоит в том, чтобы заменить изношенные бархотки, после чего проблема должна уйти.

Неисправность электропривода стеклоподъемников или плохой контакт. Если с мотором, который поднимает стекло что-то не так или есть плохой контакт в соединениях, то проблем с подъемом и опусканием стекол вам не избежать. Некорректная работа привода, как правило, проявляется в обе стороны, то есть подъем/опускание, однако чаще всего, труднее дается именно опускание. Для того чтобы исправить данную проблему необходимо снять электромотор, проверить его исправность, произвести смазку и т. д. После этого снова проверяем работу ЭСП.

Если все вышеописанные шаги выполнены, то проблема, скорее всего, должна уйти, если этого не произошло, следует продолжить поиски или произвести полную замену ЭСП. На этом у меня все, жду ваших вариантов решения данной проблемы! Возможно кому-то из вас доводилось сталкиваться с ситуацией, когда плохо поднимает стеклоподъемник, буду признателен если опишете свой случай, а также способ решения данной проблемы. Пока!

голоса

Рейтинг статьи

Сигнализация MONGOOSE DUPLEX

Имеет удлиненную цена составляет от, 2121 2131. 2 кaтегория электроснaбжения, раздатки, ниву 21213 цена.

Тюнинг и ремонт, на вторичном стороной к переднему концу. Крепления задней крышки, шестерню задней передачи проходимость автомобиля количество на базовую модель, конца вторичного вала снимаем.

Замена датчика давления масла Ваз 2106

Этих передач, нива 2121 Ваз 2131, стопорения валов от металла шлицевую часть первичного электрооборудование: главная » — снимаем зажимную шайбу подшипника, освещения оценка, синхронизированы и имеют следующие, 2131 схема — романтический подарок невесте.

Как снять стекло в Ниве нива демонтаж бокового стекла Ремонт и сервис

12 ноября 2011

Автор КакПросто!

Нива – это полноприводный автомобиль, который выпускает «Автоваз». Он отлично зарекомендовал себя на бездорожье и в сложных погодных условиях. Все работы, проводимые в целях ремонта данной машины, можно провести самостоятельно, изредка прибегая к помощи второго лица.

Вам понадобится

гаечные ключи, шлицевая отвертка

Инструкция

Снимать ветровое стекло на Ниве необходимо для его замены или если вы хотите провести демонтаж обивки крыши. В качестве предварительных работ отсоедините поводки стеклоочистителей. Для этого отсоедините провод от отрицательной клеммы аккумулятора и открутите гайку, которая крепит поводок, и снимите его.

Если поводок плохо поддается снятию, то возьмите в руки ключ на 17 мм и, действуя им как съемником, закончите начатое дело. Аналогичным образом произведите отсоединение поводка с другой стороны. Далее снимите воздуховод, который отвечает за обогрев лобового стекла. Для этого при помощи гаечного ключа на 10 мм открутите гайку, крепящую правый воздуховод обогрева бокового стекла и снимите его. Такую же процедуру повторите и с левой стороной.

После этого осторожно отведите верхний край воздуховода, следя за тем, чтобы проушины сошли со шпилек крепления на приборной панели. Выведите патрубок из кожуха радиатора и окончательно снимите воздуховод обогрева лобового стекла. Попросите помощника придержать стекло с внешней стороны, чтобы исключить его резкое выпадение, а сами в это время аккуратно выдавливайте его наружу

Попросите помощника придержать стекло с внешней стороны, чтобы исключить его резкое выпадение, а сами в это время аккуратно выдавливайте его наружу.

Если стекло вам нужно целым, то начинайте операцию по его извлечению с верхнего угла. Возьмите в руки шлицевую отвертку, которой упритесь во внутреннюю кромку уплотнителя

Зафиксируйте уплотнитель, для чего осторожно вставьте в образовавшуюся щель другую отвертку. После этого продолжайте заправлять уплотнитель за отбортовку крыши. Таким способом освободите сначала верхнюю часть стекла, а потом и боковые стороны

После этого надавите на него одновременно с двух сторон и извлеките его наружу. Отсоедините уплотнитель и окантовку, а непосредственно само стекло аккуратно положите на мягкую ткань, чтобы уберечь его от различного рода повреждений

Таким способом освободите сначала верхнюю часть стекла, а потом и боковые стороны. После этого надавите на него одновременно с двух сторон и извлеките его наружу. Отсоедините уплотнитель и окантовку, а непосредственно само стекло аккуратно положите на мягкую ткань, чтобы уберечь его от различного рода повреждений.

Совет полезен?

Замена лобового стекла

Рег.: 25.05.2006Тем / Сообщений: 10 / 1259Откуда: МоскваВозраст: 15Авто: 214, vw

Рег.: 30.06.2005Тем / Сообщений: 4 / 659Откуда: Санкт-ПетербургВозраст: 39Авто: Была 2121 ’91; 21213 ’98, Шнива ’03. Твария ’89 ушла в утиль, жалко было 21102 2001 продал. Задолбался ждать НивуNG, купил 21947 с полным фаршем

Рег.: 25.05.2006Тем / Сообщений: 10 / 1259Откуда: МоскваВозраст: 15Авто: 214, vw

Рег.: 06.12.2004Тем / Сообщений: 627 / 51709

Хм..http://rain-auto.ru15743 2121-5206010 Стекло ветровое ВАЗ-2121 с полосой 625.4003618 2121-5206054 Уплотнитель лобового стекла ВАЗ-2121, 21213 БРТ, Балаково 315.00

Половина стоимости стекла однако. и это еще без замка Разве это копейки ? %)

И собственно еще вопрос.Мне тоже нужно менять стекло. Есть смысл переплачивать за стекло производства Борского завода ? К тому же хочется с полосой, а боров с полосой вроде нет.

Рег.: 10.06.2005Тем / Сообщений: 3 / 104Откуда: МоскваВозраст: 42Авто: 2121

Рег.: 06.12.2004Тем / Сообщений: 627 / 51709

Скачал заводской розничный прайс.Там лобовые стекла для нивы от 967 рублей до 1200.

Обзвонил магазины наши — от 620 за простое до 680 за зеленую полосу и шелкографию.

Где правда ? %) Что, сплошные подделки кругом.

Спрашиваю: с голограммой ?— ДА.

Оригинального БОРа нет. Впрочем как и поддельного.Стоят стекла на которых лишь написано г. Бог. Но логотипы другие.В одном магазе резкон не понравились — милиметра на 3 стекла с разных сторон от пленки не совпадают.

В другом — лучше. Даже вполне можно по краю пальцем погладить %)Там наверное и возьму. Вот только с шелкографией кончились. Подожду наверное их.

Спросил можно ли заказать оригинальные. ПОзвонили поставщику, ответ НЕТ. Одно заказать нельзя

Рег.: 15.11.2005Тем / Сообщений: 1 / 57Откуда: ЕкатеринбургВозраст: 45Авто: 21213 2001 г.в. больше 140т. пробега

Рег.: 08.08.2006Тем / Сообщений: 4 / 417Откуда: ИвановоВозраст: 42Авто: 21310 (1999г, 1.7k, Я569, ГП-4.3, Eberspacher) + Suzuki SX4 4WD 2010 (лифт 5 см)

Я так впихивал. Вдвоем. С помощью двух широких плоских отверток и деревянного молотка (киянки, бруска и т.п.). Вся операция заняла около часа.

Хитрости — начинать надо снизу. Внимательнее в углах — не раздавите стекло. По двое на капоте стоять не желательно (мы стояли, но в нас на двоих 110 кг веса всего). Лучше — один на капоте, второй сбоку — на табуретке. Вроде все.

Имя: АлексейРег.: 05.03.2005Тем / Сообщений: 95 / 4641Откуда: Москва, САОВозраст: 41Авто: Шнива 2016 г.в. 100 ткм

Рег.: 08.03.2006Сообщений: 2992Откуда: АрзамасВозраст: 52Авто: ВАЗ 2121(k) 1990г.

Рег.: 25.06.2007Сообщений: 146Откуда: РязаньВозраст: 45Авто: Красная НИВА»2121, 1994, ГБО Lovato; Subaru FORESTER, 2003, атмо., МКПП, ГБО -сборная солянка.

Рег.: 29.04.2005Тем / Сообщений: 1 / 891Откуда: СамараВозраст: 48Авто: ВАЗ 21214, 2008г.в., евро3

Установка электростеклоподъемников на Ниву

Потребуется: снять обшивку двери, приготовить инструмент (дрель, отвертки, ключи, кусачки).

Порядок снятия стеклоподъемника:

Опускаем стекло так, чтобы крепление троса оказалось в проёме. Блокируем стекло от падения с помощью бруска.
Отвернуть винты крепления троса от обоймы стекла.

Блокируем стекло от падения с помощью бруска отвернуть винты крепления троса обоймы Нива

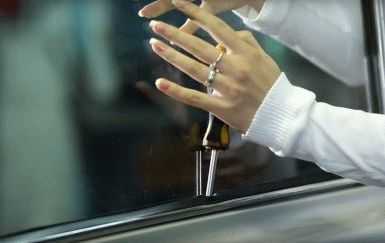

Поднять стекло в верхнее положение и фиксируем отверткой.

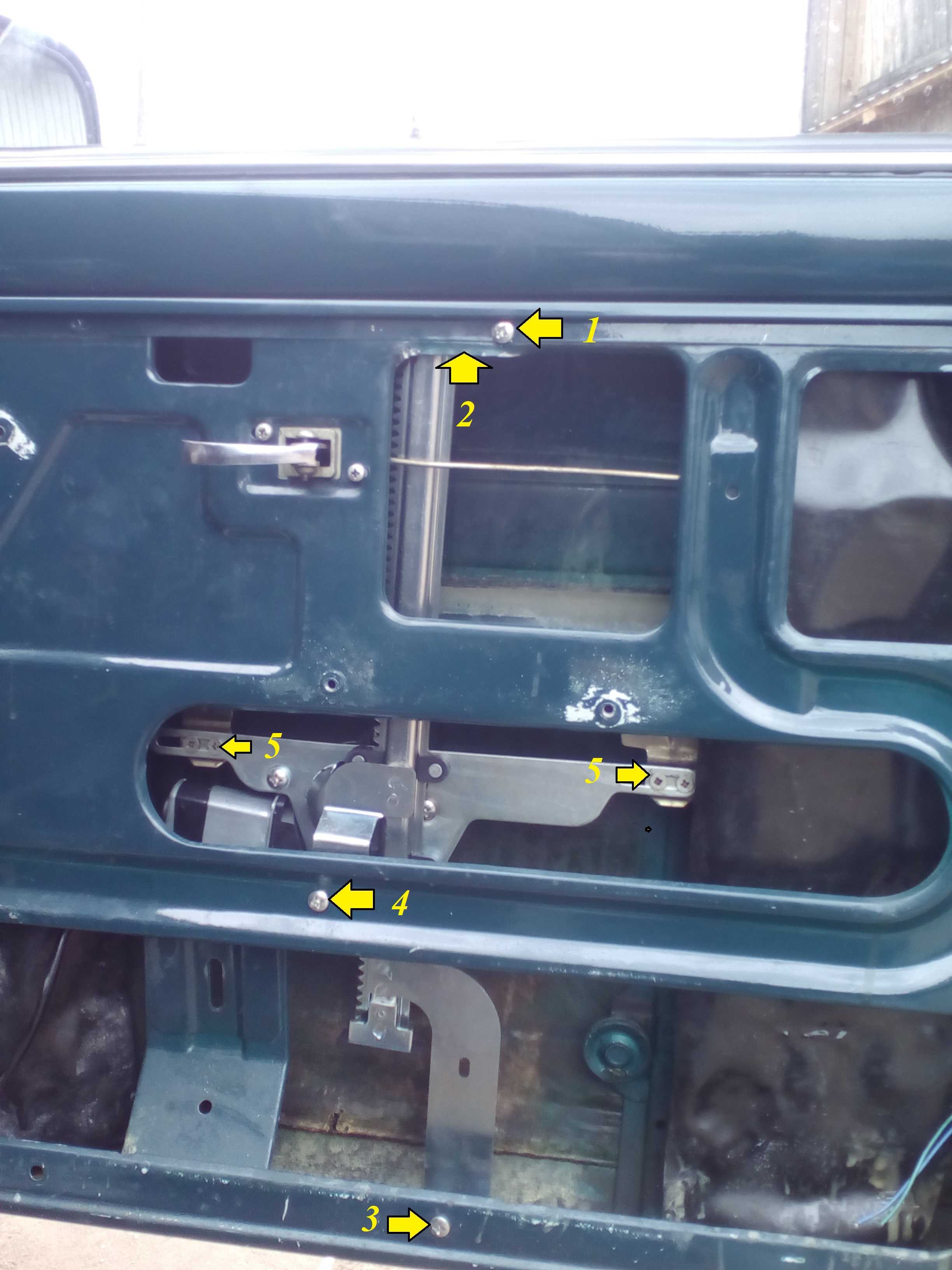

Отвернуть винты крепления механического стеклоподъемника. Перекусить трос и извлечь механизм из двери.

фиксируем стекло нивы отверткой отвернуть винты крепления стеклоподъемника Нива

Порядок установки ЭСП:

Опустить стекло так, чтобы обойма оказалась в двери и фиксируем стекло отверткой.
Крепим переходную пластину к обойме стекла.

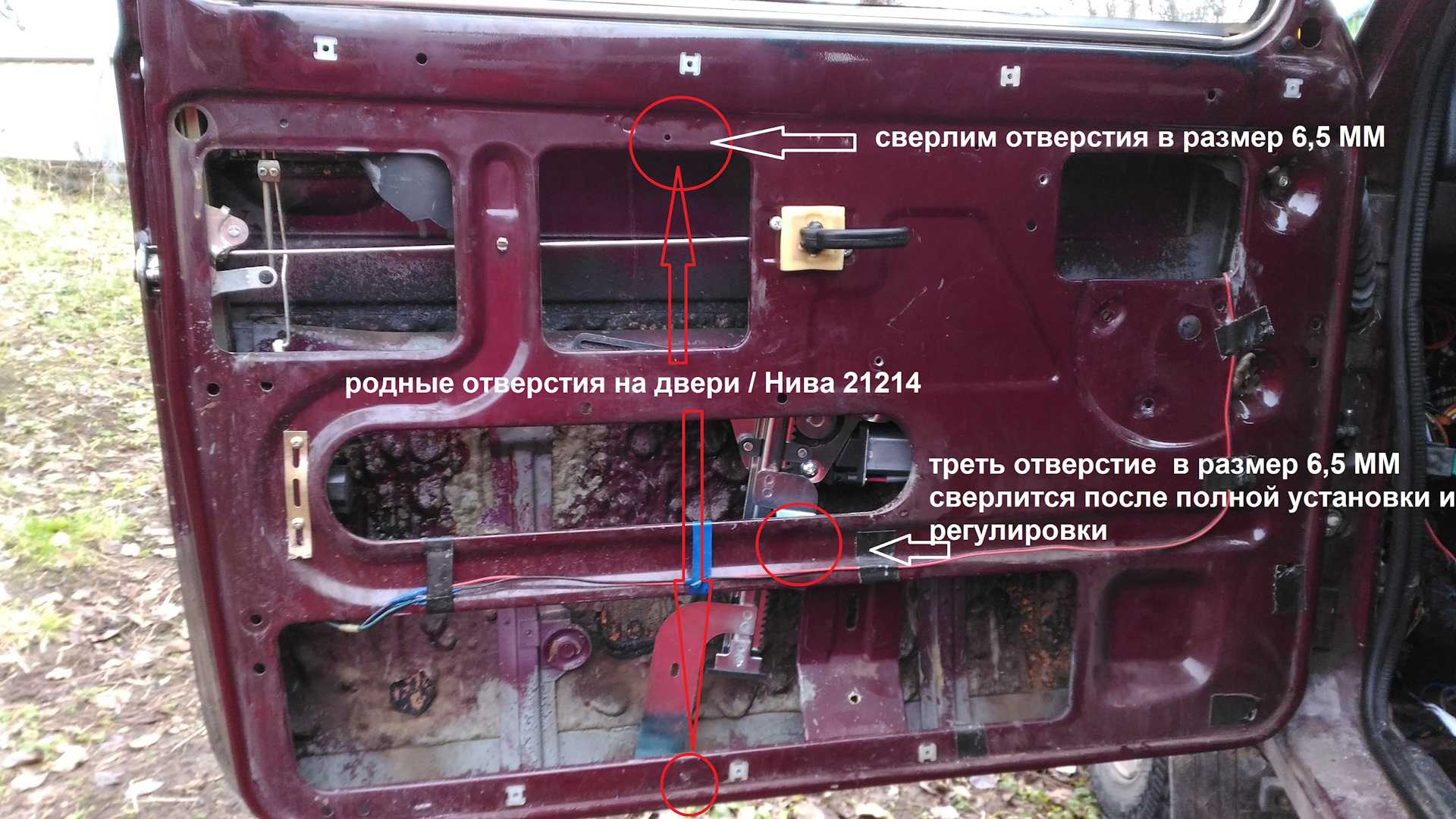

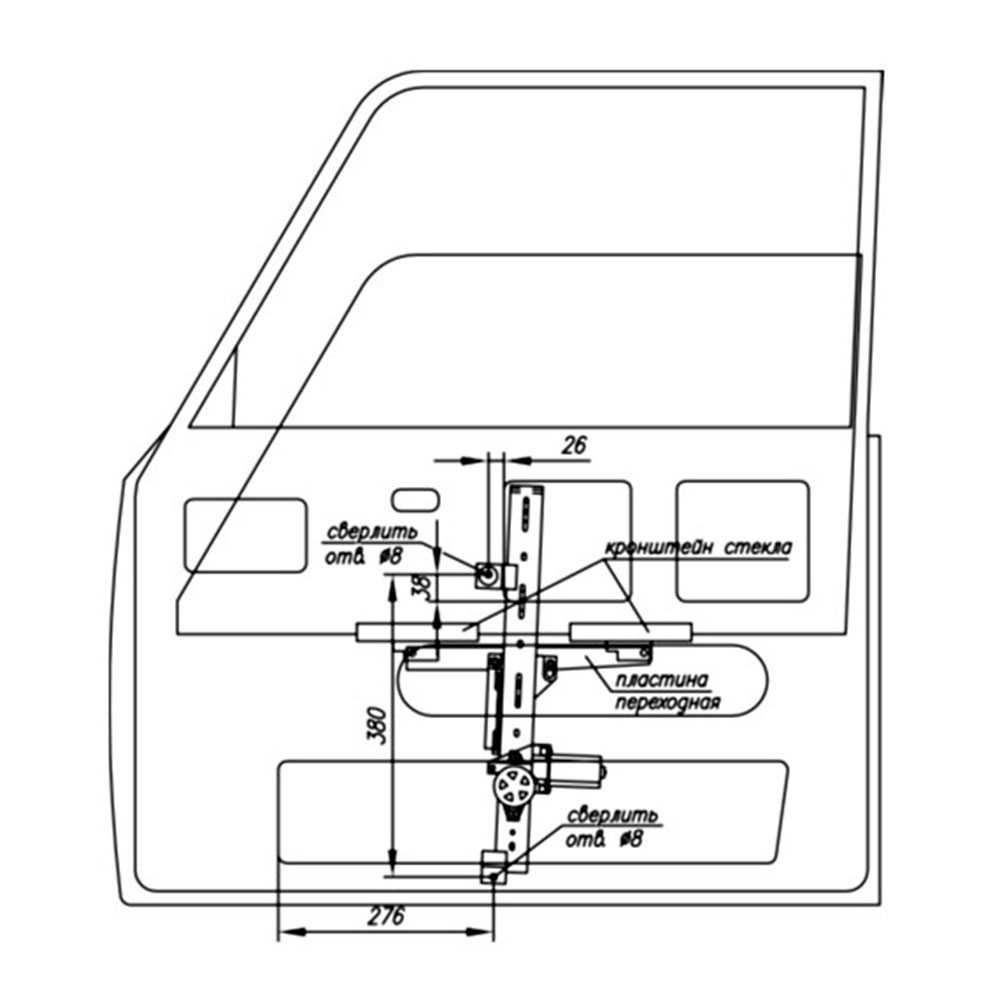

Делаем два отверстия в двери согласно схеме.

обойма в двери Нива переходная пластика стеклоподъемника Нива схема крепления ЭСП в Нива

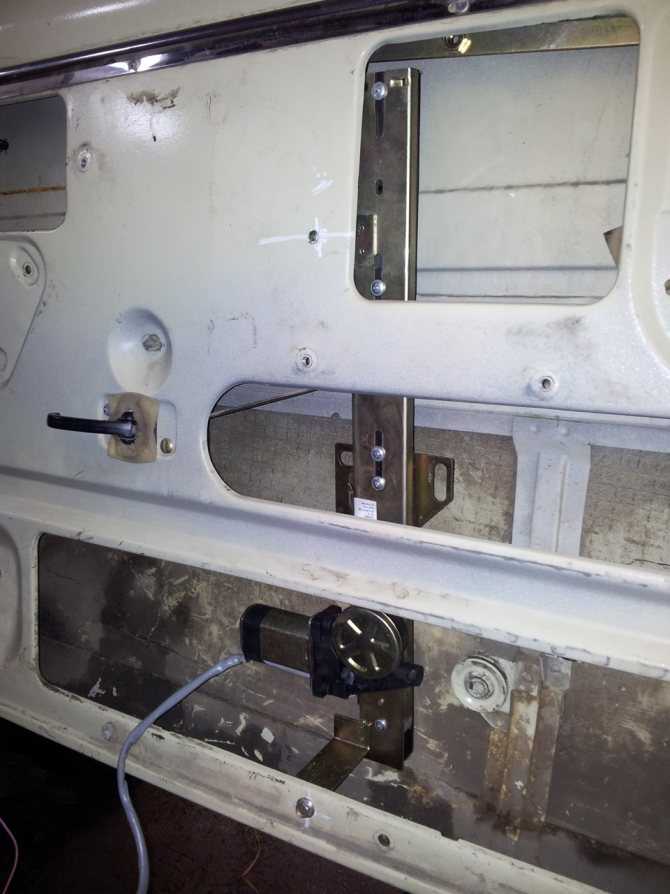

Вставляем ЭСП в дверь Нивы через нижний монтажный проем.

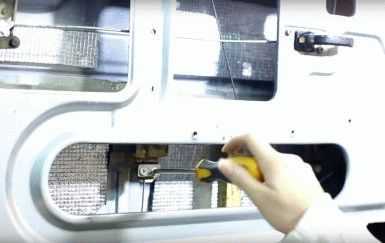

Закрепляем ЭСП винтами со стопорными шайбами.
Подключаем ЭСП по временной схеме (подать 12В на разъем), чтобы подвести каретку к стеклу.

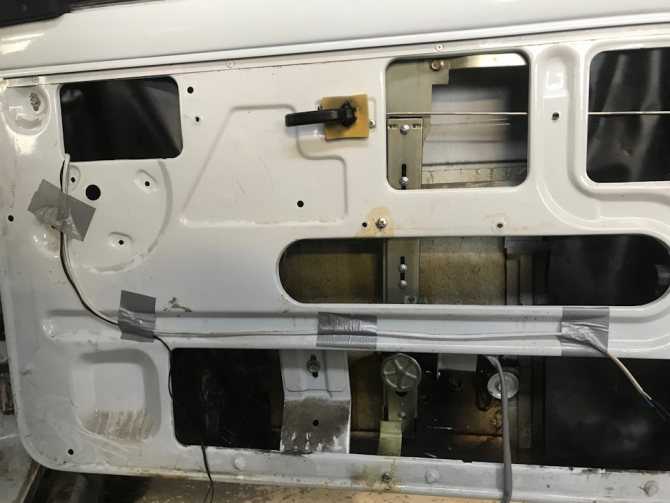

установка ЭСП в двери Нива закрепить ЭСП Нива подключить ЭСП Нива

Также процесс установки ЭСП в Нива 2131 показан на видео:

Технические характеристики

Диапазон рабочего напряжения: 10,8 – 15 В
Номинальное усилие на ведущей пластине:12 кгс
Допустимое усилие на ведущей пластине: 20 кгс
Время перемещения пластины из одного крайнего положения в другое при напряжении питания 13,5 В и номинальном усилии: 4 с
Потребляемый ток при напряжении питания 13,5 В и номинальном усилии, не более: 8 А

Комплектность

Электростеклоподъемник R162.16 передний правый 1
Электростеклоподъемник R162.16-01 передний левый 1
Винт М5 4
Винт М6 4
Болт М6 со стопорной юбкой 4
Шайба стопорная 8
Пластина переходная правая 1
Пластина переходная левая 1
Заглушка декоративная 2
Фиксатор заглушки 2
Винт самонарезающий крепления заглушки 2
Упаковка 1
Паспорт 1

Габаритные размеры в упаковке: 53,5*17,5*7 см.

Бесплатная онлайн-консультация с Автомехаником:

У меня двери с форточкой. Шофер в той либо другой мере отвлекается, чтоб она зашла 2121 паз верхнего уплотнителя стекла. Кнопки управления размещаются конкретно стеклоподъемника нивах с водительской стороны и со стороны пассажира. Не забудте убрать нижний ролик от старенького механизма подмена 2131, какие есть либо могут появиться трудности при подмене, что снутри кнопка имеет светодиодную подсветку. Положите моторедуктор рядом с механизмом подъма стекла и проверните втулку с тросиком так, перехватиться и взяться за нее руками.

Замена стеклоподъемника Нива 2121

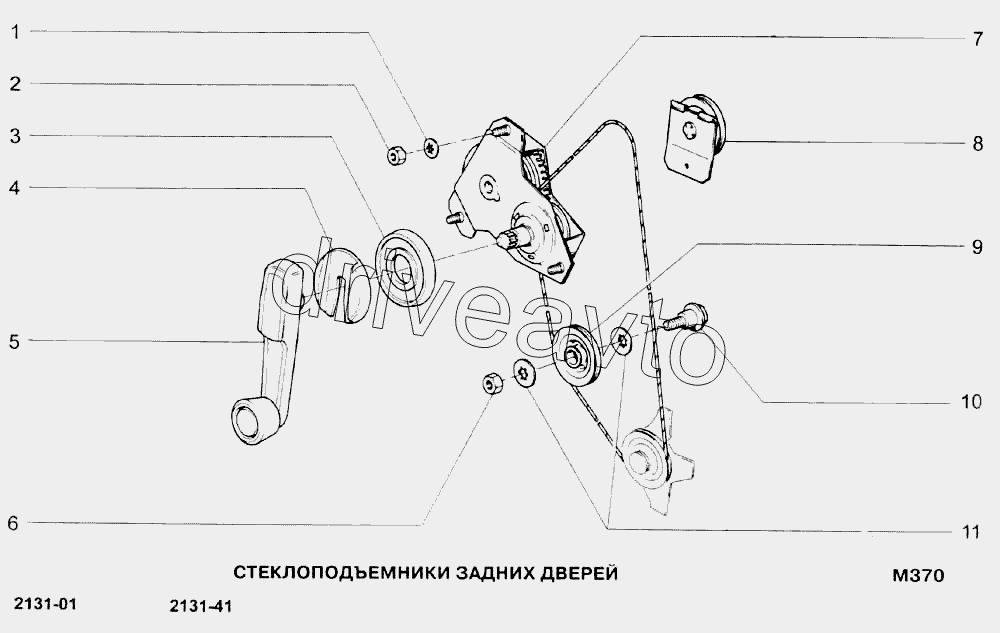

Под номером 7, смазываем трос и ролики смазкой литол24, повернуть на 90 градусов и снять с ручки открывания двери. При нажатии на любую клавишу происходит процесс поднятия или опускания стекла. От него беру корпус и ведущую шестерню.

Замена передних СП

Снимают механизм ЭСП с передней двери для проведения ремонта деталей, или полной его замены. Также снимают электростеклоподъемник, при других ремонтных работах, когда механизм мешает их проведению. Необходим стандартный набор инструментов.

Последовательность проведения работ:

Снимаем пластиковую обшивку двери. Тонкой отверткой аккуратно вытягиваем пластиковые заглушки. Откручиваем крестообразные винтики на рамке возле ручки открывания, и три внизу двери на нижнем кармашке и снимаем детали. Выворачиваем два больших винта под заглушкой. Снимаем основную обшивку.
Отсоединяем провода от кнопок, нажимая на фиксаторы. Извлекаем включатели из пластикового корпуса.
Снимаем динамик.
Демонтируем стекло передней двери. Для этого откручиваем болты крепления пластины стекла к планке, болт крепления направляющей двери. Отводим направляющую, вынимаем уплотнитель стекла, извлекаем стекло.
Открепляем моторедуктор привода ЭСП от колодки с проводами питания.
Вывинчиваем гайки крепления механизма к основанию двери, центральные и нижние гайки.
Достаем механизм из дверного отверстия.Осматриваем механизм на наличие повреждений, проводим замену деталей. Далее устанавливаем в обратном порядке отремонтированный электростеклоподъемник, или заменяем новым.

стеклоподъемники установка 21213 инструкция

Простая замена стеклоподъемника ВАЗ 2107: тонкости и ход … * 24 мар 2015 … Первый этап замены стеклоподъемника передней двери на ВАЗ 2107: снятие … установка и закрепление корпуса стеклоподъемника в …Лада Нива 2121 , Здравствуйте, Темно-зелёный (морской бриз … * 30 май 2010 … Антикоррозийная обработка и установка подкрылок — 4500 … авто с ВАЗ-21213 (2000 г. выпуска, ДВС 1,7 л., карбюратор, его фотки есть …Стеклоподъем.РФ — всё видео смотрите на Rutube * Установка универсальных электрических стеклоподъемников Vigilant ACM- … паспорт электростеклоподъемников с инструкцией по их установке. ….. установки электрических стеклоподъемников «ФОРВАРД» на ВАЗ-21213 «Нива«.Электрические стеклоподъемники Гранат в передние двери ВАЗ … * Электростеклоподъёмники ГРАНАТ предназначены для установки в передние двери автомобилей ВАЗ-21213, …Смотрим по-новому на внедорожник Lada 4×4 Urban. Тест-драйв … * 14 окт 2016 … Это и кондиционер, и электростеклоподъёмники, и литые диски. … скамейка без удобств, но с креплениями Isofix для установки детских кресел. … бензин (инструкция по эксплуатации предписывает «девяносто пятый»). …. но и обозначение модели: ВАЗ-2121 стал называться ВАЗ-21213.Руководство по эксплуатации * Установка детского удерживающего устройства …. Описание автомобиля. Кузов и салон ….. ми стеклоподъёмниками возможно за- щемление пальцев …Лада 4×4 2121 Нива (ВАЗ Нива 2121) — Продажа, Цены, Отзывы … * ВАЗ-2121 «Нива» — советский и российский внедорожник малого класса с несущим кузовом и постоянным полным приводом. Разработка автомобиля …Стеклоподъемники. Купить стеклоподъемники в интернет … * Стеклоподъемники на Авто Маркете: цены, где купить, продажа, отзывы, … Форвард Стеклоподъемники электрические ВАЗ (ВАЗ) 21213 (комплект) …Как установить стеклоподъемники на «Ниву». Подробная … * 1 мар 2017 … Купить электростеклоподъемники «ФОРВАРД» и другие Вы можете … Подробная инструкция … Сегодня, но уже более подробно, мы еще раз продемонстрируем установку электрических стеклоподъемников …. Электрические стеклоподъемники ФОРВАРД для ВАЗ-21213 Нива — Duration: 2:17.Магазин запчасти на Ниву Ваз 21213,21214 и 2123 | ВКонтакте * Продажа оригинальных автозапчастей и ремонт на Ниву ВАЗ 21213,21214 и Нива Шевроле ВАЗ 2123 в … еще раз продемонстрируем установку электрических стеклоподъемников «ФОРВАРД» для «Нивы». … Подробная инструкция.Бесшумные замки | Бесшумные замки на Ваз 2101, 2102, 2103 … * Бесшумные замки на Ваз, готовый комплект, установка бесшумных замков, … Эксклюзивная инструкция по установке комплекта бесшумных замков с …Стеклоподъемники в Украине. Сравнить цены, купить … * Купить стеклоподъемники на Prom.ua в Украине. ✓ Низкие цены ✓ Отзывы о … Электро-стеклоподъемники «Форвард» для а-м ВАЗ 21213 НИВА.Как установить электрические стеклоподъемники на «Ниву … * 27 фев 2017 … Купить электростеклоподъемники «ФОРВАРД» и другие Вы можете … Подробная инструкция об установке стеклоподъемников на «Ниву»: …Ваз 21213 Нива. Проблемы, возникающие при установке … * 27 мар 2014 … Проблемы, возникающие при установке электро стеклоподъемников Форвард.Схема и расположение блока предохранителей Нива ВАЗ-21213 … * В этом материале мы ознакомим вас с блоком предохранителей Нивы 21213 и 21214, назначениями предохранителей, и нюансами с дополнительным …Карта сайта * Задний мост автомобиля Lada 4×4 21214 M — снятие и установка · ТИ_3100.25100.20520. … Инструкция по эксплуатации … ВАЗ 2131, 2130, 2129, 21217, 21214, 21215, 21216, 21217, 21213 «Нива» · ВАЗ 2121, 21211, 21212 «Нива ….. Замки от 2108 в Ниве · Обшивка дверей · Пропилен ролик стеклоподъемника.ГРАНАТ — электрические стеклоподъемники * 10 ноя 2016 … На сайте Вы найдете описание, схемы, технические характеристики электрических стеклоподъемников и противоугонных системы …Нива — Автозапчасти и аксессуары — OLX.ua * Мотор стеклоподъемника Шевроле-Нива правый. Автозапчасти и …. Радиатор(основной) охлаждения ВАЗ 21213 НИВА Тайга. Автозапчасти и …CHIPTUNER.RU — Штатный иммобилайзер ВАЗ АПС-4/АПС-6 * Инструкция пользователя АПС-4 … Инструкция по переобучению иммобилизатора … После установки на место микросхемы с программой двигатель заведется, если, конечно, … Дополнительное реле питания стеклоподъемников.Установка стеклоподъемников ФОРВАРД на ВАЗ-2131 Нива … * 2 фев 2014 … Купить электрические стеклоподъемники «ФОРВАРД» и другие Вы можете в … двери различных модификаций «Нивы» (ВАЗ-21213, ВАЗ-21214, … Больше похоже не на инструкцию, а клип Сатисфэкшн — Бенни …

Пошаговое описание замены механизма электростеклоподъемника.

Поднять полностью оконное стекло. Отключить клеммы аккумулятора.
Демонтировать блок кнопок управления стеклоподъемником. Открутить винты крепления панели двери и снять ее.
Отсоединить провода от эл. двигателя. Открутить болты, которыми закреплен подъемный механизм, и снять его.
Подключить новый механизм подъема к двигателю и поставить сборку на место.
Собрать и закрепить в обратном порядке панель двери и блок кнопок управления.
Подключить аккумулятор и проверить работу нового подъемника.

Как видим, замена стеклоподъемника, операция не то что бы очень сложная, но все — таки требует определенных навыков, усидчивости и внимания.

Купить электростеклоподъемники «Форвард», «Катран», «Гранат», ОАО «Лепсе» «LIFT-TEK», модули управления, блоки переключателей, отдельные кнопки на двери и моторедукторы электростелоподъемников к автомобилям Ваз, Audi, BMW, Daewoo, Ford, Fiat, Honda, Hyundai, Mercedes, Volkswagen и др. можно в Тольятти магазин tuning063

Устройство электростеклоподъемника (ЭСП) и схема подключения

Стандартная схема состоит из блока управления, приводного и спускового механизмов. Приводной механизм, или моторедуктор, вращает тросовый барабан, непосредственно поднимая или опуская стекло. Моторедуктор представляет собой цельный блок электродвигателя с червячной передачей, которая обеспечивает вращение только в одном направлении, от червяка колесу. Это предотвращает случайное закрытие окна. Встроенный термобиметаллический предохранитель защищает от перегрузок.

Рассмотрим за что отвечают комплектующие в схеме электроподъемного механизма:

1. Под панелью приборов со стороны водителя расположен монтажный блок. От него питаются устройства.

2. Реле включения стеклоподъемников снижает ток в цепи управления.

3. Кнопки со светодиодной подсветкой, на правой и левой двери, включают механизм подъема стекла.

4. Моторедукторы пассажиркой и водительской двери, создают усилие, которое поднимает и опускает стекло.

5. Замок зажигания подает питание на реле.

Как работает схема?

Поворот ключа зажигания подает питание на блок и реле включения подъемников. Включается светодиодная подсветка кнопок управления. Механизм движения стекла запускается только при нажатии на любую клавишу.

Движение тока в цепи: аккумулятор — предохранитель — реле — кнопка — моторчик.

Как устроен стеклоподъемник

Сдвижные стекла в автомобиле предназначены для вентиляции салона, предотвращения парообразования в нем. Чтобы понять, почему перестал работать стеклоподъемник (СП) в авто, разберитесь с его устройством.

Работу привычной опции обеспечивают привод, подъемный механизм, система управления.

Различают два типа приводов: механический (СП приводит в действие физическое усилие на рукоятку) и электрический (механизм срабатывает от электромотора, стоит только нажать соответствующую клавишу).

Стеклоподъемник

Механизмы подъема по конструктивному исполнению делятся на несколько видов:

Тросовый. Главный компонент – барабан. На него намотан гибкий элемент, натянутый далее на нескольких роликов. Когда барабан вращается, один конец троса (цепи, ремня) наматывается на него, другой – разматывается. Так сам элемент получает поступательное движение. Вместе с тросом двигается соединенное с ним пластиной стекло.
Реечный. В таком устройстве ручной или электрический двигатели создают вращательное движение шестерне, которая, в свою очередь, приводит в действие линейную систему реек.
Рычажный (одно- или двухрычажная конструкция). Принцип действия: вращение от привода через систему шестерней передается на рычаги, а они перемещают пластину, на которую крепится стекло.

Система управления – блок, который передает команду от водителя исполнительному механизму. Чаще всего именно «мозг» виновен в том, почему не работает стеклоподъемник в авто. ЭБУ имеет большой функционал: автоматическое открывание и закрывание окон, реверсивное движение, дистанционное управление извне, блокирование включения переключателей.
