Газогенератор на дровах своими руками: процесс изготовления

Способ №1

В классическом исполнении газогенератор производится из следующих элементов:

1. Корпуса

Данная часть конструкции является основной газогенератора. Внутри, как правило, устанавливаются основные комплектующие котла.

Собрать корпус можно из стальных листов или уголков. Все, что требуется — предварительно разметить их по чертежам и шаблонам.

2. Бункера

Эта емкость предназначена для содержания альтернативного топлива, а именно дров, паллет или древесного угля.

Сделать бункер можно из листового проката, после чего он фиксируется в кожухе устройства.

Для компактности место под бункер выделяется прямо в корпусе. Единственное требование — разграничение двух узлов с помощью плит из низкоуглеродистой стали.

3. Камеры сгорания

Данный элемент конструкции располагается у днища бункера. Главная задача узла — создание высокой температуры, поэтому в качестве материала для изготовления нужно использовать жаропрочную сталь.

Крышка бункера должна герметизироваться во избежание попадания внутрь кислорода.

4. Горловинной части камеры сгорания

Особый участок, где происходит крекинг смол.

Данная деталь камеры должна отделяться от основной части корпуса с помощью специальных прокладок из асбеста.

5. Коробки воздухораспределителя

Деталь, которая находится вне основного корпуса. При этом штуцер воздухораспределителя должен врезаться с помощью обратного клапана.

Назначение узла — обеспечение нормального поступления кислорода внутрь камеры сгорания.

Одновременно с этим происходит удерживание горючих газов в ней (камере).

6. Фильтрующих элементов и патрубка

Задача этих элементов — объединить горловину камеры, в которой сгорает топливо, с другой камерой, где сгорают олефины.

7. Колосниковой решетки

Изделия, которое будет выполнять функцию отделения дверей, лучков и углей в камере для сгорания.

К слову, дверца способствуют обеспечению нормального доступа внутрь корпуса.

После приготовления всех элементов производится сама сборка газогенерирующей установки.

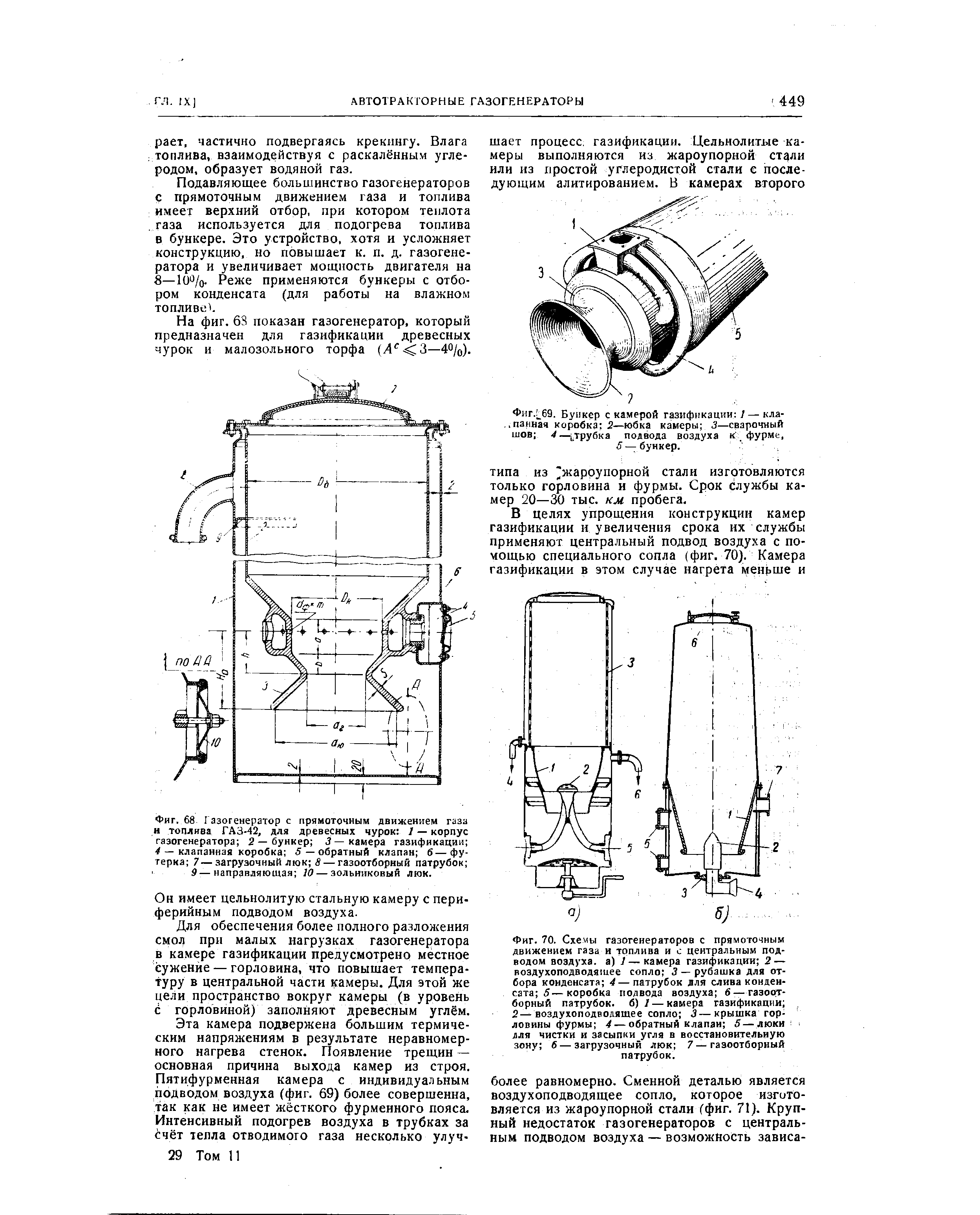

Ниже представлена общая компоновка устройства на примере газогенератора УралЗИС — 352.

Последовательность действий заключается в следующем:

  • подготовьте все узлы, упомянутые выше;
  • собирайте корпус;
  • монтируйте в основном корпусе бункер, обустроенный камерой сгорания. Одновременно с этим газогенератор нужно дополнить поддувалом и колосниками;
  • объединяйте горловинную часть камеры, где сгорает топливо с камерой горения олефинов (делается это с помощью патрубка). Для большей надежности в патрубок должна быть выведена система охлаждения (ее монтаж производится вне основного корпуса);
  • сверху корпуса монтируйте коробку распределителя воздуха. Одновременно подготовьте ввод олефинов внутрь камеры (для этого используйте обратный клапан);
  • устанавливайте дверцу (вход в бункер) на надежные петли, а также делайте специальные люки в камеры сгорания;
  • готовую конструкцию дополняйте дымоходом и воздушным компрессором.

На завершающем этапе к корпусу котла стоит прикрепить водную «рубашку» со смонтированным на ней штуцером выпуска и подачи воздуха.

Именно в этой «рубашке» будет осуществляться циркуляция теплоносителя.

Размещение рубашки можно осуществлять в двух местах. Это может быть камера сгорания олефинов или сам корпус с двойными стенками.

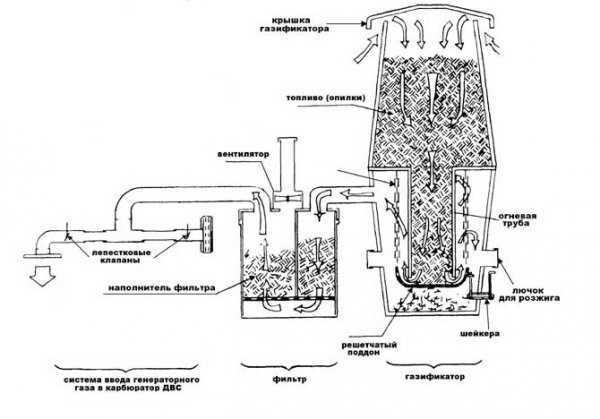

Схема работы газогенератора.

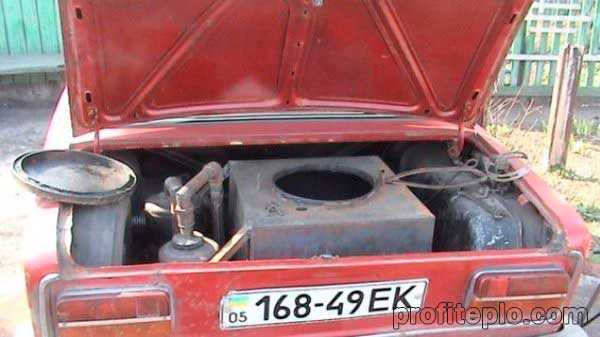

Образец газогенератора на базе автомобиля ВАЗ.

Монтаж своими руками по чертежу: расчет мощности 2.5 мвт

Учитывая тот момент, что заводские газогенераторные котлы стоят дорого, а конструкция проста, собственники все чаще предпочитают мастерить агрегат своими руками. Это несложно, но работа требует соблюдения следующих этапов:

Создание схемы. Устройство и чертёж – неотделимые друг от друга понятия

Рассчитать емкость генератора, тепловую мощность, наличие второго контура или подводки к трубам отопления – архиважно.
Правильный выбор металла для конструкции. Учитывая, что температура горения высока, тонкие жестяные бочки от ГСМ не подойдут

Идеальна жаропрочная сталь и чугун, но последний хрупок при резком остывании или механическом повреждении.
Навыки сварного дела. Агрегат на дровах своими руками должен быть герметичным, поэтому требуются сварные швы, без изъянов. Болтовые и резьбовые соединения недопустимы.

Если условия выполняются и комплектующие – колосники, асбестовые прокладки, патрубки – приобретены, приступают к сборке. Инструкция:

Сборка корпуса. Для него приспосабливают готовую емкость или варят из металла. Объем рассчитывается индивидуально.
Внутри будущего генератора на дровах обустраивается камера сгорания, занимающая треть объема корпуса. Сразу устанавливают колосники, вырезают отверстие для притока воздуха и устанавливают поддувальную и топочную дверцу.
Камеру сгорания соединяют с емкостью для горения газов – вторая треть корпуса – посредством патрубка

Газы охлаждаются естественным путем, поэтому такое соединение важно сделать за пределами генератора.
В верхней части корпуса устраивается воздухораспределительная система. Она также имеет вход в камеру сгорания газов, но при этом оснащается обратным клапаном.

Остается вварить ко второй трети корпуса водяную рубашку – теплообменник для водяного контура, приварить крышку с дымоходной трубой и оборудовать готовый газогенератор для дома приточными отверстиями в системе воздухораспределителя и камерой сгорания топлива. Последняя оснащается вентилятором малой мощности.

Итак, своими руками в домашних условиях, мастер создаст весьма полезную и экономичную конструкцию – топливный котел, работающий на любом мусоре.

Альтернативное применение: самодельный вариант для автомобиля

ПОСМОТРЕТЬ ВИДЕО

Сейчас авто на дровах явление редкое. Когда-то на рубеже 30–40 годов, использование энергии дров было популярным, правда, личные автомобили выглядели громоздкими колымагами – приходилось возить за собой целую генераторную станцию, если хотелось ездить быстро и много. Тем не менее владельцам подсобных хозяйств, для обработки собственных угодий, конструкция бы очень пригодилась – об этом стоит подумать и использовать газогенератор на дровах своими руками не только для отопления. Газогенератор на дровах — это отличный вариант отопления помещения!

Газогенераторы и отопление: основные мифы

О газогенераторных установках тиражируется немало мифов. В-основном, речь идет об их эффективности в составе автономной системы отопления. Рассмотрим популярные высказывания, которые можно встретить в Интернете.

Миф 1. «КПД газогенератора значительно выше, чем КПД твердотопливного котла, и достигает 95%».

Начнем с того, что данные виды оборудования используются для различных целей:

  • газогенераторная установка вырабатывает горючий газ, и ее КПД – это соотношение реально получаемого продукта из определенного объема топлива и теоретически возможного, умноженное на 100%;
  • отопительный котел вырабатывает тепловую энергию, и его КПД – это соотношение реально получаемого тепла при сгорании определенного объема топлива и теоретически возможного, умноженное на 100%.

Таким образом, сопоставлять КПД газогенератора и отопительного котла в корне неверно. Кроме того, КПД самодельной газогенераторной установки редко превышает 80%, поэтому цифры в 90-95% можно считать мифом.

Сравнивать можно КПД пиролизного и обычного твердотопливного котла – в этом случае преимущество на стороне пиролизного, поскольку сжигание горючих газов во вторичной камере сгорания заметно повышает эффективность использования топлива.

Миф 2. «Газогенераторная установка успешно работает на сырых дровах».

Функционировать агрегат способен даже при использовании сырых дров, но его производительность при этом резко падает, поскольку значительная часть тепловой энергии тратится на испарение влаги, содержащейся в дровах. Снижение температуры в камере сгорания приводит к замедлению пиролиза, и негативно сказывается на реальной мощности установки.

Миф 3. «Газогенератор выгоднее использовать для отопления дома, нежели твердотопливный котел».

Конструкция газогенераторной установки сложнее, чем твердотопливного котла, в том числе пиролизного, кроме того, она занимает больше места, поскольку в ее состав входит контур охлаждения. Монтировать более сложный и дорогостоящий агрегат для того, чтобы сжигать полученный горючий газ, нет никакого смысла.

Пример самодельного газогенератора, установленного в багажнике автомобиля

Таким образом, газогенератор своими руками изготавливают в двух случаях – для установки на автомобиль и при необходимости иметь под рукой источник энергоносителя (горючего газа), тепловую энергию которого можно преобразовать в электрический ток.

Как сделать авто на дровах своими руками

Если вы хотите попробовать перевести свою машину на дрова, на вашем пути встанет множество препятствий. Конструируя газогенераторную установку, вам надо будет сделать ее одновременно небольшой, довольно легкой и в тоже время высокоэффективной. Если позволяют финансы, наилучшим решением будет пойти по пути умельцев из-за рубежа и использовать нержавеющую сталь для корпуса самого газогенератора, фильтра и охладителя.

Это даст вам заметный выигрыш в массе всей конструкции, причем без потери прочности. Однако нержавейка обойдется вам в копеечку, и поэтому отечественные мастера часто заменяют ее обычной сталью.

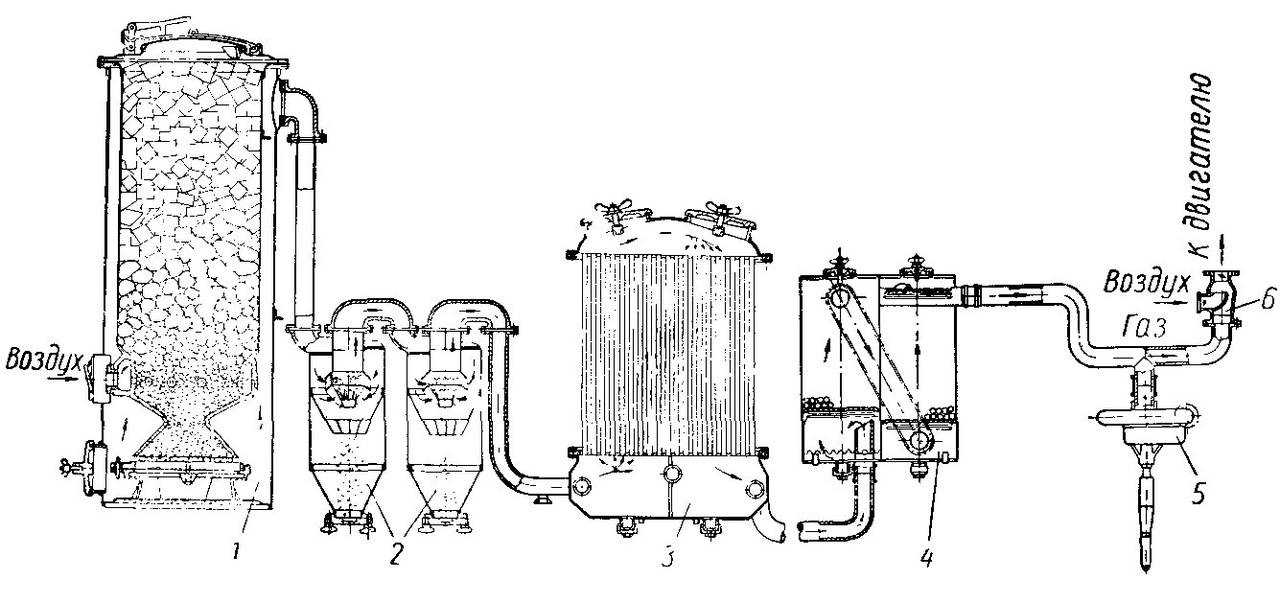

На изображении внизу приведена схема самой совершенной автомобильной газогенераторной установки, которой оснащались серийные автомобили (речь идет о грузовике «УралЗИС-352″, выпускавшимся в 1950-х гг.). Именно на ее конструкцию лучше всего ориентироваться при сборке своего газогенератора:

Для начала надо будет сделать наружную емкость – для этой цели прекрасно подойдет прочная железная бочка или завальцованный и заваренный лист металла толщиной не менее 1 мм, для внутренней же сгодится газовый баллон (для пропана) или ресивер от грузовика (КамАЗа, например). Не забудьте прорезать в корпусе дверцу для доступа к зольнику, иначе вы не сможете его чистить. Внизу камеры сгорания следует расположить горловину – там будут осаждаться смолы. Колосниковую решетку легко сделать из прочной арматуры, а для патрубков придется подыскать трубы подходящего размера и диаметра. Из листа металла толщиной 5 мм получатся отличная крышка и днище. В качестве уплотнителя используйте асбестовый шнур (не забудьте нанести на него пропитку в виде графитной смазки).

На фильтр грубой очистки можно пустить отслуживший свое огнетушитель. В нижней части он оснащается насадкой в форме конуса со штуцером, а сверху вваривается патрубок, через который будет выходить очищенный газ. Сбоку, в корпус, врезается еще один штуцер для подачи продуктов горения. Общая схема циклона приведена ниже:

Так как смесь газов обладает слишком высокой температурой, в ДВС ее использовать нельзя. Поэтому газы необходимо охладить. В качестве охладителя можно использовать как обыкновенную «гармошку», применяющуюся в системах отопления, так и более продвинутый биметаллический радиатор, разместив его так, чтобы он хорошо обдувался набегающим потоком воздуха.

После охладителя газы нужно очистить еще раз с помощью фильтра тонкой очистки. Тут тоже подойдет корпус от старого огнетушителя, а вот фильтрующий элемент выбирайте на свое усмотрение . Узлы и агрегаты следует объединить согласно данной схеме:

Кроме того, вам понадобится еще 2 детали. Первая из них – это смеситель, с помощью которого вы будете регулировать топливно-воздушную смесь для ДВС. Вторая – вентилятор с реле, необходимый для нагнетания газа во время розжига (после запуска мотора в системе появляется разряжение, и вентилятор на этом этапе должен отключаться). Кстати говоря, вентилятор устанавливается в воздухораспределительной коробке, оснащенной обратным клапаном. Коробка не является частью газогенератора, а устанавливается отдельно.

Выводы и рекомендации

Хотя идея перевести машину с бензина на дрова и кажется весьма привлекательной, равноценной замены не получится. При всех достоинствах газогенератора, двигатель, работающий на смеси горючих газов, просто неспособен развивать мощность, сравнимую с мотором на жидком топливе. Как следствие, динамика оставляет желать лучшего (даже 70-80 км/ч- скорость практически недостижимая). Другое дело, если газогенераторная установка создается с целью отопления жилья в негазифицированных населенных пунктах

В данном случае это весьма неплохой вариант, на который определенно стоит обратить внимание

Автомобиль на дровах? И можно ли сделать такое авто своими руками?

Глядя на таблички АЗС с ценами на бензин, то и дело возникает желание перевести авто на более дешевый вид топлива.

Один из популярных вариантов — переделка автомобиля на газ. Но и здесь не все гладко. На фоне событий в газовой и нефтяной сфере газ может подорожать, что сделает работу бессмысленной.

Проблемы с энергоресурсами налицо и еще никто не знает, чем это закончится для конечного потребителя.

Если уж и решаться на переделку, то стоит выбирать независимые и по-настоящему эффективные способы. И здесь на первое место по экономии выходят газогенераторные автомобили или по-простому — «машины на дровах».

Преимущества и недостатки агрегата

Среди преимуществ использования газогенераторов следует отметить:

  • довольно высокий КПД, который может достигать 80-95% (для сравнения — 60%-ный КПД у твердотопливных котлов считается очень хорошим достижением);
  • длительный процесс горения топлива, который избавляет от необходимости часто его подкладывать (дрова могут гореть до 25 часов, процесс горения угля может длиться до 5-8 дней);
  • полное сгорание топлива, поэтому процедура очистки зольника и газохода проводится очень редко;
  • регулируемый процесс горения можно автоматизировать;
  • в процессе работы выделяется минимальное количество вредных веществ;
  • снижаются затраты на обогрев жилища;
  • можно загружать в топку поленья до одного метра длиной;
  • в отдельных моделях генераторов можно использовать свежесрубленное дерево или древесину с влажностью 50%.

Возможность автоматизировать работу устройства, а также материалы, которые используются при их создании, делают дровяной газогенератор более безопасным, чем традиционный твердотопливный котел.

В качестве топлива для газогенератора можно использовать не только дрова, но и торф, уголь, опилки, старый паркет, а также некоторые другие отходы

Однако есть у этого агрегата и ряд недостатков, которые следует принять во внимание:

  • В большинстве моделей для подачи воздуха используется электрический вентилятор, из-за которого устройство можно считать энергозависимым.
  • При снижении мощности генератора более чем на 50% горение теряет стабильность, в результате чего выделяется деготь, загрязняющий газоход.
  • Чтобы избежать выпадения конденсата, температуру обработки отопления необходимо поддерживать на уровне 60 и более градусов.

Кроме того, стоимость генераторов, которые предлагает промышленное производство, почти в 2 раза превышает расходы на покупку твердотопливного котла. Можно существенно сократить эти затраты, изготовив агрегат самостоятельно.

Преимущества и недостатки такого агрегата

  • Разлагает отходы производства: опилки, мелкие обрезки древесины которые иначе были бы выброшены.
  • Высокий КПД. Процесс образования газа происходит при температуре более 1000 °С, то есть котел-генератор сам греет помещение и при этом вырабатывается топливо, которое можно отдельно сжечь, получив дополнительные калории.
  • Энергия от древесины – более экологична, чем от бензина.
  • Система не нуждается в электроэнергии, а значит, может применяться в местах далёких от благ цивилизации и в экстренных ситуациях.

Есть и недостатки, существенно препятствующие распространению агрегатов:

  • Прибор очень громоздкий.
  • Требуется регулярно чистить: центрифугу, охладительный сегмент, топочную камеру. Периодически нужно менять фильтрующие элементы.
  • Дрова можно использовать только очень сухие (влажность – не более 20%).
  • Запас топлива где-то нужно хранить (в том числе и в машине).
  • Проходит некоторое время от растопки до начала работы: нужно разжечь дрова, и дождаться выработки газов. На это может уйти до получаса. Дома это не большая проблема, а для автомобиля – минус.
  • Температура в котле плохо поддаётся регулировке.

При изготовлении газогенераторной установки требуется большое количество металла (не дешёвое удовольствие). А он под влиянием вырабатываемых генераторных газов быстро подвергается коррозии (быстрее, чем в естественных условиях). А топливную камеру губят высокие температуры.

Успеют ли окупиться материалы и трудозатраты – большой вопрос.

Монтаж системы отопления – завершительный этап строительства частного дома. Обязательно ли приглашать мастера для выполнения таких работ или все можно сделать самостоятельно? Системы отопления частных домов своими руками – рекомендации профессионалов по монтажу.

Плюсы и минусы использования печей на отработанном масле рассмотрим тут.

Если в вашей местности не проведен газопровод, а использовать дрова для отопление вы не желаете по причине их высокой стоимости или по экологическим соображениям, то ваш вариант – организовать отопление без газа и дров. Здесь https://microklimat.pro/sistemy-otopleniya/alternativnoe-otoplenie/bez-gaza-i-drov.html вы узнаете, какое отопительное оборудование для этого применяется и чем можно обогревать помещение, кроме традиционных вариантов.

Принцип действия дровяных газогенераторов

Быстрое сжигание дров на открытом воздухе дает, главным образом, некоторое количество полезного тепла. Но совсем иначе древесина ведет себя при так называемом пиролизном сжигании, т.е. при горении в присутствии очень малого количества кислорода.

В такой ситуации наблюдается не столько горение, сколько тление древесины. А полезным продуктом этого процесса является не тепло, а горючий газ.

Газогенераторы некогда активно использовались в качестве поставщика топлива для авто. И сейчас можно изредка встретить машины, работающие на вырабатываемом ими газе:

Галерея изображений Фото из

Для выработки газообразного горючего используются не только дрова, все виды угля, солома, пеллеты, но и практически бесплатные отходы деревообработки

Небольшой агрегат для генерации газа и газовой смеси свободно размещается в багажнике малогабаритной легковой машины

Генератор, способный полностью покрыть потребности авто, больше подходит для грузовичков. Для обеспечения малолитражной машины чаще всего устанавливается на прицеп

Использование газогенератора в транспортных средствах

Плюсы установки генераторов газа на авто

Расположение генератора в багажнике малолитражки

Применение производительных генерирующих систем

При медленном горении древесины на выходе получается смесь, содержащая следующие продукты:

  • метан (СН4);
  • водород (Н2);
  • оксид углерода (он же СО или угарный газ);
  • различные предельные углеводы;
  • углекислый газ (СО2);
  • кислород (О2);
  • азот (N);
  • водяной пар.

Только часть этих ингредиентов является горючими газами, все остальное — это загрязнения или негорючий балласт, от которого лучше избавиться. Поэтому нужно не просто сжечь дерево в специальной установке, но и очистить результат, а также охладить полученную газовую смесь. В условиях промышленного производства этот процесс включает следующие этапы:

  1. Сжигание твердого топлива в присутствии малого (около 35% от нормы) количества кислорода.
  2. Первичная грубая очистка, т.е. отделение летучих частиц в циклонном вихревом фильтре.
  3. Вторичная грубая очистка, при которой газ очищается с помощью водяного фильтра, используется так называемый скруббер-очиститель.

Самодельные устройства для использования в домашних условиях выглядят проще и места занимают меньше, но принцип их работы, а также конструкция очень похожи. Перед началом изготовления такого устройства необходимо все хорошо продумать, а также составить или найти проект агрегата.

На просторах интернета имеется немало рекомендаций о том, как сделать самодельный древесный газогенератор. Некоторые из них снабжены вполне реальными для воплощения чертежами.

Мастера, которым уже удалось в какой-то мере осуществить этот увлекательный процесс, отмечают, что времени и сил может понадобиться немало. Возможно, придется выполнить не одну переделку и осуществить целый ряд экспериментов, чтобы получить агрегат с приемлемыми характеристиками.

Запуск оборудования и советы по эксплуатации

Перед запуском газогенератора необходимо камеру сгорания очистить от пепла. Проверить открытие заслонки дымохода — она должна быть открыта наполовину. После этого производится закладка древесины и ее воспламенение. Эти действия схожи с действиями при топки обычных домашних печей.

Для увеличения срока службы аппарата рекомендуется регулярно проводить чистку камеры сгорания и дымоходов. Если этого не выполнять, то очень скоро один из элементов газогенератора выйдет из строя из-за перегрева. Для того чтобы осуществлять контроль за температурой, устанавливают датчики в верхней части котла и в середине трубопровода.

Герметичность также играет важную роль. Так как попадание влаги может привести к погашению огня, и излишек воздуха снизит давление в системе.

Чтобы ваш самодельный газогенератор на дровах работал правильно, необходимо обязательно отрегулировать подачу воздуха, отвод газов и другие процессы. Лучше всего при изготовлении агрегата использовать чертежи, основанные на инженерных расчетах, учитывающих такие показатели, как площадь сгорания топлива и т. п.

Некоторые умельцы вышли из положения другим образом: они сделали копию газогенератора, который уже успешно работает, точно соблюдая все пропорции. Готовый дровяной газогенератор можно установить как вне жилого дома, так и в подвальном помещении.

В военное время, когда с топливом было туго, наладили производство автомобилей «на дровах» (запатентовано изобретение «для моторных повозок» ещё в 1930 году).

Такие грузовики с газогенераторной установкой ездили в Австрии, в Германии, да и в нашей стране.

Сегодня любители всего оригинального возрождают технологию.

Кроме того, газогенераторы можно использовать не только для транспорта, но и для домашних нужд. Разберёмся во всех тонкостях: как это работает, как сделать газогенератор своими руками, стоит ли переделывать под него машину.

На что обратить внимание при выборе газового резака

При выборе устройства необходимо проверить следующие несколько моментов:

  • ниппели лучше выбрать латунные, они прослужат дольше алюминиевых;
  • алюминиевая рукоятка более долговечна, чем пластмассовая;
  • вентили должны вращаться без заедания, но с постоянным небольшим усилием;
  • выбирайте модель с шайбой кислородного вентиля от 4 см в диаметре — регулировка подачи будет точнее и удобнее;
  • материал корпуса и трубок; у пропановых резаков — медный сплав или нержавеющая сталь ;
  • для ацетиленовых горелок для меди в сплаве должна быть не более 60%.

Стоит также убедиться в наличии запасных частей и расходных деталей.

Изготовление своими руками

Изготовление газгена своими руками – кропотливая и сложная работа. Для выполнения потребуются специальные материалы. Для изготовления корпуса и топливного бака понадобится сталь. Для специальной емкости – жаропрочный материал. Также понадобятся жаропрочные прокладки из любого материала, кроме асбеста, так как он выделяет опасные вещества. Для соединения узлов потребуются трубы. Для устранения каких-либо примесей, потребуются фильтры.

Сюжет про газгены своими руками

При изготовлении газгена своими руками, важно учесть, что все части и узлы газгена должны быть воздухопроницаемыми.

Устройство газогенератора, работающего на дровах

изготавливаются из листовой стали

Важными составными частями конструкции газогенератора является бункер. Его используют для загрузки топлива внутрь установки. Он имеет цилиндрическую форму и изготавливается с использованием малоуглеродистой стали. Бункер устанавливается внутри корпуса газогенератора и надежно закреплен болтами. На кромках крышки люка, который ведет в бункер, имеется асбестовый уплотнитель или обычная прокладка.

Еще одна важная составная часть газогенератора – камера сгорания. Она располагается в нижней части бункера. При ее изготовлении чаще всего применяется жаропрочная сталь. Иногда для отделки внутренней поверхности этой камеры используется керамика. Именно в этой камере происходит сгорание твердого топлива.

Процесс крекинга смолы происходит в нижней части. Для этого там установлена горловина, выполненная из хромистой стали, которая обладает высокими жаропрочными свойствами. Прокладка располагается между корпусом газогенератора и его горловиной. В качестве прокладки обычно используется асбестовый шнур.

Фурмы, посредством которых обеспечивается подача воздуха в этих установках, располагаются в камере сгорания в её средней части. По своему виду это отверстия определенного калибра. Они имеют соединение с воздухораспределительной коробкой, которая связана с атмосферой. Жаропрочная сталь выступает материалом для изготовления фурм и распределительной коробки.

Обратный клапан присутствует на выходе воздухораспределительной коробки. Благодаря ему предотвращается выход горючего газа из газогенератора. Для повышения мощности агрегата перед этой коробкой устанавливается вентилятор. Благодаря ему также обеспечивается возможность для использования топлива высокой влажности. Работающий вентилятор обеспечивает нагнетание воздуха внутрь корпуса.

Колосниковая решетка используется для поддержания раскаленных углей. Если говорить о месте ее расположения, то в установке она находится в нижней части генератора. Прогоревшие угли, превратившиеся в золу, легко проникают через отверстия решетки в зольник. Чтобы имелась возможность для очищения колосниковой решетки от шлака, средняя часть сделана подвижной. Для поворота чугунных колосников предусмотрен специальный рычаг.

В составе корпуса газогенератора присутствуют и загрузочные люки, которые оснащены крышками, закрывающимися достаточно герметично. Верхний люк имеет уплотнение асбестовым шнуром. На креплении крышки присутствует специальный амортизатор. Он представляет собой рессору, которая приподнимает крышку при избыточном давлении внутри камеры. Два загрузочных люка располагаются и с боковой части корпуса.

  • Первый находится вверху. Основное его предназначение заключается в добавлении при использовании агрегата топлива в зону восстановления;
  • Местом расположения второго является нижняя часть корпуса, а используется он главным образом для удаления золы.

В зоне восстановления производится отбор газа. Он осуществляется через патрубок. К нему методом сварки присоединены трубы газопровода. Совсем необязательно только что произведенный газ, находящийся в горячем состоянии, выводить за пределы корпуса. Он может использоваться для подогрева или просушивания топлива в том случае, если используется твердое топливо высокой влажности. Для этого его подают в камеру загрузки. Чтобы он поступал туда, необходимо провести отводящий газопровод по кольцевой вокруг камеры, между корпусом установки и бункером.

Фильтр тонкой очистки находится за корпусом газогенератора. Своим видом он представляет несколько труб, которые заполнены фильтрующими элементами. Прежде чем попасть в этот фильтр, газ проходит через охладитель. Когда же он очищен, газ поступает в смеситель, где производится его смешивание с воздухом. И только потом смесь поступает в ДВС.

Когда в камере сгорания происходит процесс сгорания топлива, то оно окисляется воздухом, который поступает через фурмы камер из воздуха в распределительной коробке. Образовавшийся горючий газ движется в фильтр грубой очистки, где производится его очистка и последующее охлаждение. А потом он поступает в фильтр тонкой очистки, после чего попадает в смеситель. Из смесителя образовавшаяся смесь поступает в ДВС.

Материалы и инструменты

Для монтажа бункера генератора применяется сталь, лучше всего малоуглеродистая. Само устройство крепится внутри корпуса болтами, а его крышку желательно уплотнить. Это можно сделать либо с помощью асбеста (но он вреден для здоровья) или иного жароустойчивого материала.

Внизу бункера устанавливается камера сгорания, которая должна состоять из жароустойчивой стали. Далее, крепится горловина. Корпус нужно отделить от горловины плотным жаростойким изолятором. Также вместо камеры сгорания можно, использовать газовый баллон.

Чтобы избежать возгорания остатков газа при срезании его верхней части, газовый баллон нужно заполнить обычной водой и после этого уже начинать работать. Воздухораспределительную коробку ставят снаружи корпуса. Для полноценной работы генератора, следует установить обратный клапан, предотвращающий выход газа сквозь отверстие. При такой конструкции, можно применять в качестве топлива даже влажную древесину.

Принцип работы авто на дровах

Особенностью конструкции дровяных автомобилей является наличие установки, в которой добывается газовая смесь. Затем эта смесь подаётся в ДВС и там сгорает. В результате автомобиль двигается. Конечно, эта установка должна занимать некоторое место. К тому же она совсем не малых размеров и оснащена дополнительным оборудованием в виде трубок, радиатора, фильтра.

Газогенератор – это та самая установка, в которой дрова превращаются в газ. То, что газ является альтернативным источником энергии для авто, уже давно не секрет. Тому подтверждение – обширная сеть газовых заправок. Но добыть газ самостоятельно, не прерывая движения и не привязываясь к заправкам не только возможно, но и реально. И именно бортовой газогенератор способен выработать столько газа, сколько нам будет нужно.

Но есть один момент. Горячий газ не так эффективен, тем более с примесями. Значит, его нужно сначала остудить и очистить. Какие проблемы? Сказано – сделано.

Очистка газа в генераторе

Покинув пределы установки, газ проходит по трубам, патрубкам, фильтрам, радиатору. В процессе движения он освобождается от лишних частиц пыли, смол, уксусной/муравьиной кислоты, влаги и температуры. Примеси, проходя по лабиринтам, оседают на стенках или выпадают в осадок в виде твёрдых частиц или жидкого конденсата. Подведённый к карбюратору через тройник, газ объединяется с воздухом и нагнетается в двигатель.

Теперь горючая газовая смесь дошла не только до нужной кондиции, но и подошла непосредственно к ДВС. Газ попадает внутрь камеры сгорания и… ура!

Двигатель остаётся на месте. Подвеска, сцепление, салон тоже. Единственная загвоздка – где разместить газогенераторную установку? Как проложить патрубки, чтобы автомобиль не напоминал паровоз? А запасы дров где возить? Вопросов много, но обо всём по порядку.

Заключение

Невзирая на всю привлекательность идеи сжигания дров вместо бензина в современных условиях она практически нежизнеспособна. Долгий розжиг, езда на средних и высоких оборотах, влияющая на ресурс ДВС, отсутствие комфорта, — все это делает действующие установки обычными диковинками, не находящими широкого применения. А вот сделать газогенератор для домашней электростанции – совсем другой вопрос. Стационарный агрегат совместно с переделанным дизельным ДВС может оказаться отличным вариантом электроснабжения дома.опубликовано econet.ru

Итоги

Выше приведены лишь несколько способов изготовления газогенератора своими руками. Но все они позволяют получить по-настоящему надежное и эффективное устройство, обеспечивающее следующими преимуществами:

  • — более низкими затратами топлива (КПД котла — от 90%);
  • — продолжительным процессом горения. Для дров он составляет около 20 часов, а для древесного угля — около 7-8 суток. Возможностью применения любого топлива, будь это древесина, солома или жмых.
  • В ряде случаев в топку можно класть целые поленья (при соответствующих размерах бака);
  • — надежностью и простотой эксплуатации. Чистка поддувала или дымохода если и должна производиться, то редко.

Понравилась статья? Поделиться с друзьями:
Автобасс
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
