Газовое оборудование 4 поколения: что нужно знать

Регулировка

После окончания проверок начинаем регулировку системы.

• Переключив тумблер на кнопке выбора вида топлива, на котором работает автомобиль, в положение «Бензин» заводим двигатель автомобиля в обычном режиме и прогреваем его на бензине до рабочей температуры (80-90°С).
• Пока двигатель прогревается до рабочей температуры на дозаторе выкручивают винт/винты для полного открытия канала поступления газовой смеси к смесителю.
• Винт подачи смеси во 2 камеру закручиваем до упора.

На редукторе испарите есть 2 винта:

• 1-й – винт холостого хода им регулируют количество пропан-бутановой смеси, которая будет подаваться в двигатель при закрытой мембране редуктора.
• 2-й винт чувствительности, которым регулируется момент открытия мембраны и давление газа при нажатии на дроссель.

1. Перед началом регулировок винт 1 заворачиваем до упора, потом откручиваем на  1 оборот, винт 2 заворачиваем до упора и откручиваем на 3 оборота.
2. При достижении двигателем рабочей температуры (80-90°С) переводим переключатель положения вида топлива в нейтральной положение (для двигателей  оснащенных карбюратором) для вырабатывания бензина из поплавковой камеры.
3. После полной выработки остатка бензина из поплавковой камеры (двигатель пытается заглохнуть) переводим тумблер кнопки выбора режимов топлива в положение «ГАЗ».
4. Винтом 1 стараемся выставить обороты холостого хода порядка 750-850 об/мин. Не давая двигателю заглохнуть с помощью дроссельной заслонки.
5. После выставления устойчивого холостого хода начинаем аккуратно заворачивать винт 2 и искать момент, когда автомобиль начнет менять свою работу, пытаясь заглохнуть.
6. Далее открытием дроссельной заслонки доводим обороты двигателя до 3000 -3500, поддерживаем их,  и начинаем закручивать винт подачи на смесителе (при 2 камерах закручиваем винт подачи «I» 1-й камеры)пока не услышим что двигатель становится «вялым» — это переходной момент.
7. После обнаружения такого поведения двигателя винт подачи на смесителе откручиваем на 0,5 – 0,75 оборота и так оставляем.
8. Заново винтом 1 на редукторе выставляем устойчивые обороты холостого хода порядка 750-850 оборотов. Откручиваем на 1 оборот винт подачи смеси на смесителе «II» во 2 камеру. Проверяем настройку редуктора и дозатора автомобиля в движении, при необходимости подкорректируем настройку.

При необходимости увеличения или уменьшения оборотов, при которых инжекторный двигатель сам переходит на работу на пропано-бутановой смеси, необходимо:

путем проворачивания регулировочного сопротивления на кнопке переключателе добиться необходимого значения нужного параметра.

Для карбюраторного автомобиля время задержки автоматического отключения газа при пуске двигателя на газовой смеси регулируется аналогично путем проворачивания регулировочного сопротивления на кнопке переключателе по часовой стрелке (уменьшает), против часовой  — увеличивает.

На этом регулировка ГБО 2 поколения заканчивается.

https://youtube.com/watch?v=5lSKDD-DrH4

Последнее обновление — 12 октября 2019 в 04:41

После того как газовое оборудование установлено на автомобиль, необходимо правильно откорректировать его работу. Также в ходе эксплуатации транспорта на газу или после ремонта, может потребоваться диагностика, а затем калибровка/регулировка ГБО.

В данной статье мы расскажем, как выполняется настройка ГБО 4 поколения своими руками.

Обзор моделей редукторов Ловато

Lovato — старейшая компания, специализирующая на выпуске ГБО. Это семейная итальянская фирма, которая взяла на вооружение принцип «бережливого производства», когда каждая деталь делается с минимумом потерь, с высочайшим качеством и исключает появление брака. Именно поэтому цена на редуктор ГБО Ловато может быть ниже аналогов, но выше по качественным характеристикам. Разъемы диагностического кабеля к ГБО Ловато являются универсальными, ремкомплекты газового редуктора Ловато можно приобрести в любом городе.

Модельный ряд редукторов данной фирмы представлен следующей продукцией для двигателей с инжекторами и карбюраторами, для разных температурных режимов.

Современные редукторы для пропановых ГБО

Современные редукторы для пропановых ГБО от Ловато — по компактности и надежности практически нет аналогов. Устройства находятся в ряду самых востребованных:

1. Lpg/gpl редуктор Lovato rgj-2L. ставят на авто с 4-мя цилиндрами, для пропановых систем. Подключают в газобаллонные комплекты четвёртого поколения, и даже в системы 5-й генерации. Обладает наилучшими по своему классу характеристиками по стабильному уровню давления газового топлива. Это один из видов одноступенчатого прибора. Редуктор ГБО 4 поколения Lovato оснащён электромагнитным клапаном и устройством для очищения газовой смеси при пониженной температуре. Встроен температурный датчик RGJ 421053. По габаритам очень компактный. Замена ремкомплекта не составит труда.
2. Lovato Easy Fast RGJ uhp сделан специально для мощных 6-8 цилиндровых авто. Конструкторы позаботились о том, чтобы использовать его в условиях холодных зим. Упор в конструкции прибора Lovato Easy фаст RGJ hp сделан на мощностные характеристики и хороший теплообмен. Оснащён электромагнитным клапаном и большим газовым фильтром. По габаритам также достаточно массивный. Дорабатывать ничего не требуется, справляется со своими функциями самостоятельно.
3. Lovato RGJ-rgj-2l DD великолепно работает зимой, при плохом качестве газа, предназначен для моторов до 100 квт. Автомобильный редуктор одноступенчатой конструкции, имеет двойную мембрану (собственная разработка Lovato) для систем с последовательным впрыском пропан-бутановой смеси. Имеет электромагнитный клапан и увеличенный фильтр.

Для метановых ГБО

Продукция Ловато для метановых ГБО производится строго в соответствии с европейскими нормами и Российским Техническим регламентом:

1. Редуктор RMJ с двухступенчатой схемой для подключения в моторы с последовательным впрыском метана. Между первым и вторым барьером понижения давления имеется электронный клапан, а также входной фильтр. Давление метана выравнивается посредством декомпрессии двигателя.

2. Lovato RMJ-3.2S — для метановых ГБО и двигателей с последовательным впрыском. Имеет электрический запорный клапан с фильтром, а также манометром, показывающим, сколько метана осталось в баллоне. Автоматически выравнивает давление газа.

Электронные редукторы Lovato 2-го поколения

Особой востребованностью у российских автовладельцев пользуются редукторы Ловато 2-го поколения. Это надёжные устройства, которые могут прослужить без переборки до 2-3 лет. Переборка газового редуктора Ловато, как правило, требуется по причине некачественного топлива. С применением ремкомплекта редуктора Ловато и пары ключей, это возможно выполнить самостоятельно:

1. Редуктор ГБО 2 поколения Ловато RGV090 считается классическим пропановым двухступенчатым редуктором для карбюраторных двигателей. Основные механизмы — электрический стартер и редукторный винт для регулировки. Давление газового топлива регулируется вакуумом. Проверенный временем надёжный прибор для первой и второй генераций ГБО.
2. Газовый редуктор Ловато 2 поколения RGE220 предназначен для подключения к карбюраторным и инжекторным автомобилям. Состоит из электромагнитного клапана, регулировочного винта. Высочайшее качество обеспечивает плавный ход авто на газу.
3. Вакуумный редуктор Ловато RGV140 выбирают для автомашин 190 л. с. с карбюраторами. Вакуумная мембрана не пропускает газ при незапланированной остановке мотора, как реакция на изменение давления во впускном коллекторе.
4. Lovato RGE090 в корпусе из литого алюминия работает с карбюраторными и инжекторными двигателями мощностью до 122 л.с. Блокировку выхода газовой смеси при аварийной остановке двигателя осуществляют переключателем вида горючего с соответствующей функцией (приобретается отдельно).

Учимся делать универсальный кабель своими руками

При желании и наличии некоторых навыков в электронном деле любой автомобилист в силах сделать универсальный кабель для ГБО своими руками. В типовом варианте для достижения этой цели понадобятся:

• телефонные кабели формата «DCA-510», «DKU-5» или «CA 42-45» на чипах «PL-2303» или «MAX232»;
• паяльник;
• изолента;
• 3-жильный провод;
• фишка для подключения сделанного девайса в стандартный разъём блока управления ГБО.

Непосредственно процедура создания кабеля проходит в следующем порядке:

Во-первых, нужно найти распиновку используемого вами кабеля, коих в Интернете полно

Например, у шнура с чипом «PL-2303» она такова;

Затем важно найти нужные нам «ноги» для пайки. В случае с блоком управления ГБО они соответствуют названиям «TXD», «RXD» и «GND»;
После этого осуществляется «прозвон» чипа и, в частности, необходимых «ног», а потом – пайка этих самых «ног» с 3-жильным проводом;. Когда чип подготовлен, остаётся лишь подключить к нему переходник для вставки в разъём блока управления;
На этом универсальный кабель ГБО готов.

Когда чип подготовлен, остаётся лишь подключить к нему переходник для вставки в разъём блока управления;
На этом универсальный кабель ГБО готов.

Подготовив девайс, его можно использовать по прямому назначению. Для общей информации давайте рассмотрим и порядок его использования, который заключается в исполнении следующего алгоритма:

1. Подготовьте ноутбук;
2. Скачайте и установите на него диагностическую программу конкретно для вашего типа ГБО;
3. Соедините блок управления оборудования подготовленным кабелем с ноутбуком;
4. Запустите диагностическую программу;
5. Проведите необходимую настройку или диагностику ГБО, после чего разъедините созданную сеть.

Как видите, особых сложностей в использовании и создании кабеля для газового оборудования не имеется. Особенно просто будет тем автомобилистам, которые в процессе диагностики или настройки ГБО будут пользоваться представленным сегодня материалом. Надеемся, статья была для вас полезна. Удачи в ремонте и на дорогах!

Что может кабель

С помощью данного переходника возможно:

1. Считывать коды ошибок неисправностей ГБО (стирать их).
2. Корректировать (программировать) параметры ЭБУ.
3. Калибровка датчика уровня газа.
4. Настройка параметров вариатора угла опережения зажигания (ВУОЗ) и многое другое, всё зависит от модели контроллера.

Самодельный кабель для диагностики – универсальный, для многих блоков придётся лишь поменять расположение клемм в колодке шнурка.

Таблица распиновки и совместимости диагностического кабеля:

Производитель	Модель контроллера
AG CENTRUM	JZ-2005 ZENIT
ZENIT PRO
JZ-2009 ZENIT
COMPACT
SIROCCO
AUTOGAS ITALIA	EASY JET
DREAM JET
POWER JET
AUTRONIC	MISTRAL I
MISTRAL II
CARGAS	BARDOLINI
ECU-07 ICS-03
ECU-07
MIMGAS	S2000U
MIMGAS_V1.20

Производитель	Модель контроллера
AGIS	AGISM 210
AGISM P13
AS	STAG 200
STAG 300
STAG 400
STAG PLUS
STAG PREMIUM
STAG 4
STAG ISA 2
STAG 400 DPI
STAG Q-BOX
DIGITRONIC	DIGITRONIC 3D POWER
DIGITRONIC (ВСЕ)
KME	AKME
BINGO
BINGO M
BINGO S
DIEGO
DIEGO G3
NEVO
LOVATO	FAST
SMART
EASY LPGTECH
EASY TECH 100
EASY TECH 200
EASY TECH 300
ATIKER	FAST
MULTIFAST
SAFEFAST
ESGI	ESGI
MILANO	MILANO
TAMONA	TGSTREAM NEW

Производитель	Модель контроллера
A-MAX	KING
AEB	KING
BIGAS	SGISN
SGISN OBD
AEB GREEN
ELPIGAZ	LEONARDO
MILENIUM
NICOLAUS
STELLA/ELIZA
VIOLA PLUS
LANDI-RENZO	IGS
LES PLUS
LSI NSI
LSI
IGSYSTEM
LCS/2
LCSA1/05
LCSE
LCS04
OMEGAS
OMEGAS PLUS
OMEGAS PLUS MAX
MINT-XI ULTRAGAS
NMINT-XI-N P EOBD
OMVL	DREAM XXI-N P
DREAM XXI-N P EOBD
ROMANO	RISN
RISN EOBD
ENERGY REFORM	ENERGY REFORM
TARTARINI	TEC 99 EVO
ULTRA-GAS	ULTRA-GAS
RSI+
VOGEL	VGI

Производитель	Модель контроллера
EUROPEGAS	OSCAR-N

Преимущества ГБО перед бензиновой топливной системой

Экономь! — Пропан стоит в два раза дешевле бензина, метан — почти в три.

• ГБО необходимо для бизнеса. Владельцы грузовиков, фургонов и такси давно научились сокращать издержки за счет экономии на топливе.
• ГБО незаменимо для объемных двигателей. Владельцы внедорожников предпочитают газ бензину.
• Рекомендуем ГБО для оптимизации семейного бюджета. Кто откажется платить за топливо на 10–15 тыс. руб. меньше ежемесячно.

Цени качество! — Пропан и метан — это высококачественное автомобильное топливо с высоким октановым числом (100–105) и минимальным количеством вредных примесей.

• Бензин имеет большее количество вредных примесей в соотношении с теми же примесями в пропан-бутане. Метан — это природный газ, в котором подобные примеси отсутствуют.
• Отложения, связанные с наличием примесей в бензине, вызывают нагар на внутренних стенках камеры сгорания двигателя, на поршнях и клапанах. Именно поэтому подержанные автомобили, работающие исключительно на бензине чаще нуждаются в капитальном ремонте двигателя, чем такие же автомобили, изначально использующие газовое топливо.

Путешествуй! — Установка ГБО способствует увеличению автономного хода автомобиля как минимум в 2 раза.

• Газовое оборудование никак не сказывается на работе бензинового. Обе системы существуют параллельно и в любой момент могут быть взаимозаменяемы.
• Использование газового топлива при поездках за рубеж позволит значительно сократить расходы.

Заботься о природе! — Выхлоп от газового топлива менее токсичен, чем от бензинового.

Более полное сгорание и небольшое количество примесей в газовом топливе снижает вредный выброс в выхлопных газах на 30–50%.
Отсутствие соединений свинца продлевает жизнь каталитических нейтрализаторов, что крайне важно для ограничения токсичности выхлопа.

Будь спокоен! — ГБО и газ безопасны.

• Газовый баллон намного прочнее бензобака и имеет несколько уровней защиты. При аварийном столкновении газовый баллон выдерживает нагрузки в 10 раз превышающие запас прочности бензобака.
• Газовое топливо ничем не опасней бензина, а его пары тяжелее воздуха, что исключает возможность их скопления под потолком гаража или в салоне автомобиля.

Схема установки ГБО без секретов и тайн

Автолюбители, «плавающие» в газовой теме, уверены, что монтаж газобаллонного оборудования – это как вызов дождя шаманом.

Газоавтомобилисты со стажем склонны упрощать процесс. Истина посредине – закон.

Опишем порядок подключения, акцентируя внимание на моментах, где спотыкаются и опытные, и начинающие монтажники. В Украине принято разделять газовые установки по поколениям (1-6)

Это не означает, что предыдущее – уступает следующему, но облегчает профессиональное общение: поставить газ на карбюраторный двигатель – это один набор элементов, а тот же инжектор или впрыск требуют иного решения

В Украине принято разделять газовые установки по поколениям (1-6). Это не означает, что предыдущее – уступает следующему, но облегчает профессиональное общение: поставить газ на карбюраторный двигатель – это один набор элементов, а тот же инжектор или впрыск требуют иного решения.

Рассмотрим монтаж на примере оборудования четвертой генерации. На эти установки приходится 8 заявок из 10.

Установка баллона, заправочного устройства, магистралей

Начнем с простого – установки общих для всех ГБО элементов. Для начала с баллона. Место установки его зависит от конструктивных особенностей авто.

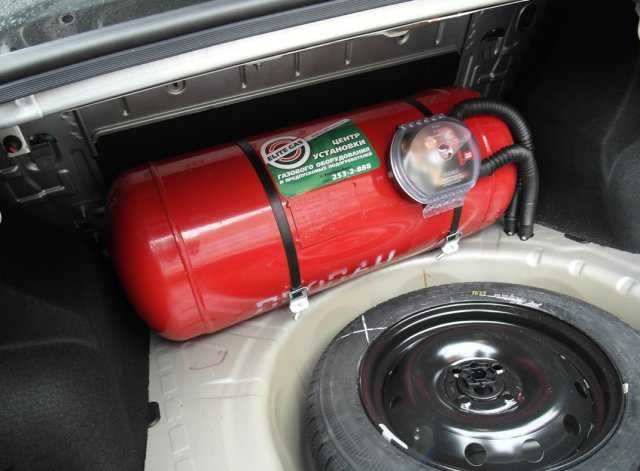

Если авто имеет кузов седан, и имеется багажник значительного объема, то целесообразней использовать цилиндрический баллон. Вместительность его больше, крепиться он обычно к задней стенке багажника.

Эли же авто – хэтчбек, то багажного отделения у него немного, поэтому целесообразней устанавливать тороидальный баллон на место, отведенное под запаску, если таковое, конечно, имеется.

Баллон нужно надежно закрепить. Для этого используются ленты с крепежными элементами на концах. Желательно чтобы эти ленты имели прорезиненую поверхность.

Чтобы правильно произвести крепеж баллона, нужно выполнить замеры, в каких местах потребуется проделать отверстия в кузове.

А также нужно будет отметить места, где будет выходить от баллона магистраль высокого давления. После чего нужно будет в кузове проделать отверстия в отмеченных местах.

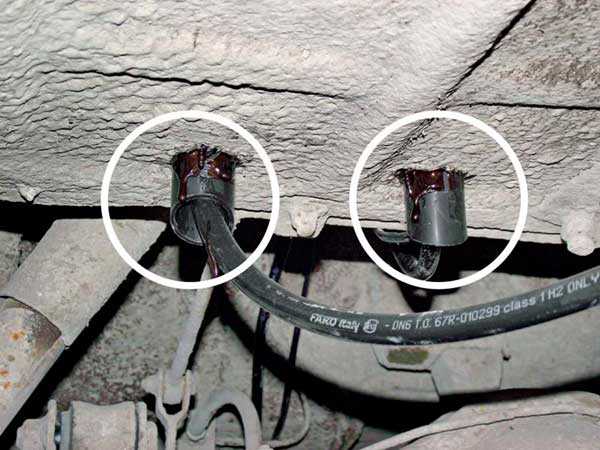

После этого обязательно отверстия нужно будет обработать антикоррозийной обработкой.

Чтобы в дальнейшем исключить повреждение магистрали от острой кромки отверстия, в него можно вставить отрезки пластиковой трубы, через которые потом и пропускать магистраль.

Тороидальный баллон хоть и садится в посадочное место запасного колеса, но его тоже нужно закреплять, чтобы исключить его перемещение.

Закрепление тоже делается лентами с предварительной подготовкой места вывода магистралей.

В обоих случаях установки баллона следует их устанавливать так, чтобы мультиклапан, установленный на него, находился в верхней части баллона, а также был несложным доступ к крану перекрытия подачи газа.

Далее нужно установить заправочное устройство

Выбор его установки обширный, важно только учитывать, чтобы это место не должно было сильно загрязняться в процессе эксплуатации авто

Устройство можно установить на заднее крыло, в тело бампера, или под бампер.

Главное проследить, чтобы магистраль от устройства к баллону была проложена там, где она не будет мешать и будет отсутствовать возможность ее повредить.

Перейдем к магистралям.

Магистраль представляет собой латунные трубки, которые должны пролегать под автомобилем и идти в подкапотное пространство.

Чтобы исключить повреждение магистралей их лучше прикрепить к бензиновым трубопроводам, ведь они устанавливаются там, где исключена возможность их пробоя.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Проверяем свечи накала на дизеле – все доступные способы

Возможные неисправности

Большинство неисправностей возникают по вине самих автовладельцев. В целях экономии заправляются некачественным топливом, а также приобретают комплектующие, которые не отвечают требованиям. Плохое топливо оставляет налет на всех частях газового оборудования, поэтому данную поломку можно устранить, только если прочистить все детали и фильтры.

Оборудование необходимо закупать только у проверенных поставщиков, которые могут гарантировать качество своей продукции. Так, например, можно приобрести газовый редуктор Ловато 4 поколения и различные устройства этой марки – данная итальянская компания является лидером на рынке. К тому же самостоятельно производит все ГБО и его комплектующие, например, газовые форсунки.

Вам будет интересно >> ГБО 2 поколения большой расход газа

Также часто поломка случается, когда водитель пытается сэкономить на бензине и не прогревает транспортное средство до 30 градусов, а сразу при запуске переключается на газ. Из-за этого мембрана начинает мерзнуть, и система выходит из строя.

Переключение режимов на автомобиле

Газовое оборудование на автомобиле в режим работы включается только после того, как будет достигнуто нужное количество оборотов, указанное при настройке системы. Если автомобиль выключен, то для перехода на газ двигатель необходимо прогреть, температура активации ГБО также настраивается. Сама активация системы является автоматической – газовое оборудование срабатывает тогда, когда достигнуты необходимые показатели.

Во время движения или стоянки возможно самостоятельное управление системой. Оно происходит при помощи специального переключателя, который активирует либо бензиновую, либо газовую топливные системы. Для того, чтобы перейти на бензин, когда активировано газовое оборудование, нужно переключателем выбрать режим «Бензин». После этого активируются бензиновые форсунки и топливные шланги, а подача газа остановится. Информация о выбранной системе будет отображена на специальном индикаторе, сам момент перехода будет сопровождён звуковым сигналом. Стоит отметить, что в случае, если газ в баллоне закончится, произойдёт автоматический переход на бензин, сопровождающийся звуковым и световым сигналами переключателя.

Возможен аварийный запуск ГБО. Он необходим в том случае, если бензиновая система отказала. Для того чтобы аварийно завести машину на газовом оборудовании, необходимо нажать на переключателе на режим «Газ» и удерживать пальцем, одновременно при этом заводя двигатель. Однако производители систем ГБО предостерегают от этого автолюбителей, т. к. такой аварийный запуск может повредить двигатель, не рассчитанный в охлаждённым состоянием на питание от газа. Поэтому лучше остерегаться таких запусков

Виды ГБО на автомобиль

В зависимости от системы питания, на автомобиль могут устанавливаться разные поколения газобаллонного оборудования. Между 2-м и 6-м поколением ГБО конструктивно лежит такая же пропасть, как между карбюратором и инжектором мотором с непосредственным впрыском топлива.

2-го поколения

Самый простой вариант. Используется в автомобилях с карбюраторной и моноинжекторной системой питания. Хотя встречается и на инжекторных автомобилях, но это не самый лучший вариант.

Принцип работы газового оборудования второго поколения максимально прост. Газ, прошедший через редуктор-испаритель, подаётся в специальный смеситель, установленный до дроссельной заслонки. Двигатель всасывает газ вместе с воздухом: чем больше открывается дроссельная заслонка, тем больше смеси попадает в цилиндры.

Преимущества и недостатки

дешевизна;
простота настройки и обслуживания.

неточность регулировок;
хлопки и небольшие взрывы газа, скопившегося во впускном коллекторе (в основном на инжекторных автомобилях);
долгий процесс переключения с бензина на газ.

Регулировки постоянно нужно корректировать, а мощность двигателя заметно ниже.

3-го поколения

Переходной вариант, редко встречается на автомобилях. Основное отличие — наличие форсунок для впрыска газа непосредственно во впускной коллектор и шагового электромотора, который регулирует количество подаваемого газа.

Управление системой происходит на основании показаний кислородного датчика и датчика положения дроссельной заслонки. Поэтому на карбюраторных автомобилях 3 поколение ГБО не используется.

Схема устройства ГБО 3-го поколения

Недостатки этого типа оборудования:

• сложность регулировки;
• медленная реакция на изменение режимов работы двигателя.

Машина становится более вялой, мощность и приёмистость падают.

4-го поколения

Самое распространённый тип газового оборудования, который идеально подходит для автомобилей с инжектором. Газ под давлением впрыскивается непосредственно во впускной коллектор с помощью отдельных форсунок.

Управляет процессом отдельный блок. Он подсоединяется к штатной проводке ЭБУ. При переходе с бензина на газ бензиновые форсунки отключаются, вместо них начинают работать газовые. Переход с одного топлива на другое происходит мгновенно, практически не заметно для водителя.

Блок управления газовым оборудованием полностью опирается на показания тех же датчиков, что и штатный, бензиновый ЭБУ. Поэтому коррекция подачи газа происходит максимально точно и быстро, значит, расход газа и потери динамики минимальны.

Конструкция ГБО 4-го поколения

Из-за сложной конструкции 4 поколение ГБО дороже в покупке и установке. Но для инжекторных автомобилей с распределённым впрыском — это самый подходящий вариант.

5-го поколения

Используется только на автомобилях с современными системами непосредственного впрыска топлива в камеру сгорания. Технология относительно новая, поэтому таких автомобилей с ГБО довольно мало. Форсунки устанавливаются, как и бензиновые, не во впускной коллектор, а в головку блока цилиндров.

Газовый редуктор применяется. Для впрыска газа нужно большее давление, порядка 15-16 атмосфер. Чтобы обеспечивать постоянную величину давления, внутри баллона устанавливается электрический насос, подобный бензиновому. Газ не испаряется, а впрыскивается в жидкой фазе.

Устройство ГБО 5-го поколения

На автомобили с непосредственным впрыском топлива невозможно установить ГБО предыдущих поколений. Пятое поколение — дорогостоящее и требовательное к качеству топлива. Особенной чувствительностью отличается бензонасос, устанавливаемый в газовом баллоне.

6-го поколения

Шестое поколение — это эволюция пятого. Здесь из системы исключены отдельные газовые форсунки. Вместо них подача газа происходит сразу через бензиновые. Для этого под капотом устанавливается специальный согласующий модуль. Его задача — перекрывать подачу бензина, открывая газ, и наоборот. Он словно сводит две топливные магистрали в одну, попеременно их переключая.

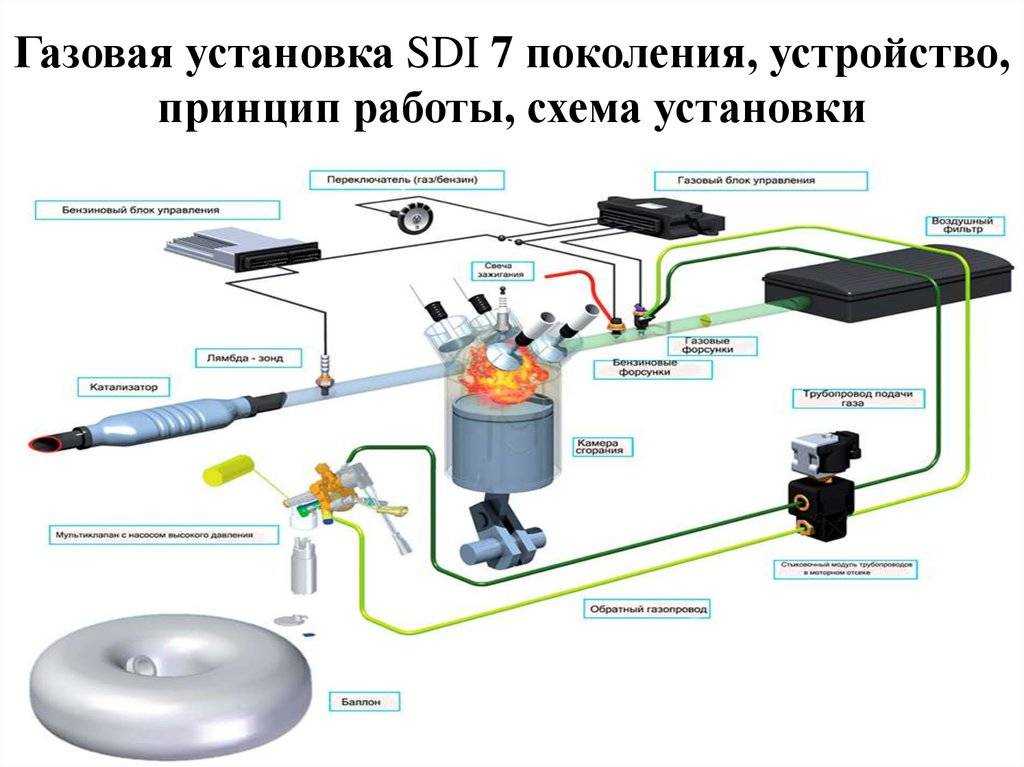

Схема ГБО 6-го поколения

Преимущества (плюсы) ГБО 4 поколения

По сравнению с предыдущими поколениями ГБО 4 имеет ряд неоспоримых преимуществ, давайте выделим некоторые из них:

• Отсутствие характерных для работы газобалонного оборудования предыдущих поколений «хлопков» при работы двигателя на газу.
• Относительно небольшое падение мощности двигателя по сравнению с его работай на бензине, а при условии использования вариатора угла опережения зажигания потеря мощности практически отсутствует.
• Более экономный расход газа, по сравнению с предыдущими поколениями за счет более рационального и точного впрыска газовой смеси в форсунки.
• Легкость в эксплуатации, не отличимая для водителя от эксплуатации автомобиля на бензине.

Необходимые материалы и инструменты

Чтобы правильно подойти к делу, нужно заранее запастись необходимыми деталями:

• USB адаптер/микросхема;
• кабель;
• разъём (колодка для подключения);
• паяльник и материалы для пайки;
• термоусадочная трубка разного диаметра;
• изолента;
• мультиметр или контрольная лампочка;
• бокорезы (кусачки).

Если в наличии имеется ненужный шнур, например от старого мобильного телефона, на котором присутствует плата с маркировкой PL2303, можно из него соорудить данный шнурок.

Шнур от телефона

Но мы сделаем проще, в интернет магазинах уже есть практически готовое решение за приемлемую цену. В частности на Aliexpress (Алиэкспресс), можно купить адаптер для ГБО 4 поколения (TTL модуль PL2303) и все необходимые элементы для сборки шнура.

USB TO TTL конвертер с платой PL2303, кабель 4 pin RS232, влагозащищённый разъём

Здесь стоит отметить, что такой провод (китайского производства) не предусмотрен для слишком частого применения. К тому же из-за длинны (1 метр) не на всех автомобилях его будет удобно использовать. Но в частном пользовании он будет неплохо работать.

Лучше всего докупить медный с тремя жилами, мягкий, экранированный провод в любом электротехническом магазине. Длинны в 2-2,5 м. вполне хватит для удобной настройки ГБО прямо из салона авто.

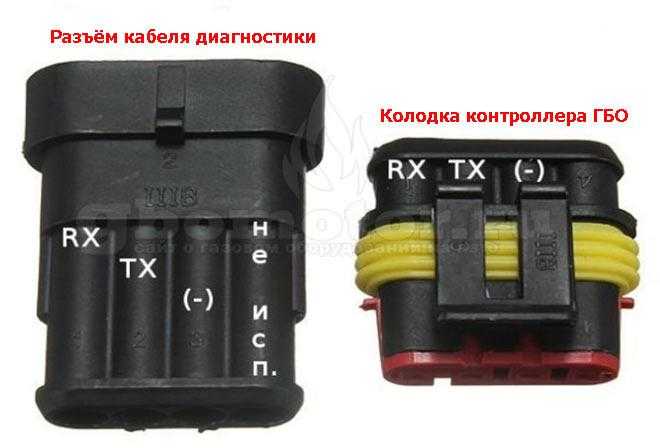

Фишка подойдёт от бензонасоса ВАЗ-2110.

Установка и настройка газ оборудования своими руками на ВАЗ

Установка гбо 4 поколения своими руками вполне возможна. Однако сначала необходимо определить местоположение редуктора, поскольку он занимает немало места. Кроме того, к нему должен быть постоянный доступ, чтобы можно было легко заменить фильтры.

Крепления располагаются только на основной раме машины, но ни в коем случае не на двигателе.

1. Редуктор устанавливается подальше от места вибрации.
2. При подключении шлангов расположить их таким образом, чтобы они не были закручены.
3. Шланги тосола подключить параллельно системе.
4. После установки баллона и шлангов подключаются форсунки и электрическая часть.

Конечно, эта работа не только кропотливая, но и достаточно серьезная, поскольку неправильное подключение может вызвать серьезные проблемы с газовым оборудованием на авто: поступление газа в салон, большое расходование топлива, появление хлопков и другие.

Поэтому лучше эту работу доверить профессионалам. Чаще всего устанавливают ГБО Ловато или Диджитроник. В комплектации к оборудованию идет инструкция к гбо ловато 4 поколения по монтажу баллона, электронной части, мультиклапана и расходной части. Установка и подключение производится согласно схемам.

Схема подключения гбо ловато 4 поколения

После установки ГБО необходимо периодически проводить профилактические работы. Если этого не делать, эффективность работы устройства снижается. Существует несколько видов настройки:

• автокалибровка;
• по топливной коррекции;
• во время движения;
• на стенде.

Настройка гбо 4 поколения своими руками проводится после 10 тыс. пробега, а «нулевой» осмотр следует проводить уже после 2 тыс. км.

Преимущества ГБО четвёртого поколения

ГБО 4-ого поколения по сравнению со своими старшими предшественниками имеет ряд несомненных достоинств. К ним относятся:

• Максимальная экономичность двигателя за счёт точности образования необходимой газовой смеси для каждого его режима работы.
• Мягкая работа силового агрегата, полное отсутствие характерных для ранних типов ГБО «хлопков».
• Высокая степень экологичности двигателя, отвечающая требованиям Евро-3/4, за счёт полного и качественного сгорания топлива. При этом реальное снижение мощности мотора получается не более 2%.
• Универсальность оборудования, позволяющая устанавливать его практически на всех марках современных авто за счёт программной и аппаратной совместимости с системой самодиагностики EOBD.
• Унифицированные разъёмы блоков, исключающие ошибки монтажа оборудования по невнимательности персонала и снижающие его трудоёмкость.
• Высокая надёжность работы оборудования и доступная цена, получаемые за счёт применения современных технологий производства.

Основные проблемные вопросы, связанные с эксплуатацией ГБО

В период эксплуатации автомобиля с ГБО 4-ого поколения может наблюдаться ухудшение его динамических характеристик. Причинами такого явления могут быть:

• неисправность редуктора или его некорректная настройка, в том числе и дозатора;
• засорение фильтра;
• пониженная температура газовоздушной смеси (характерно для зимнего периода эксплуатации);
• чрезмерное обогащение смеси из-за пониженной температуры редуктора.

Ещё кое-что полезное для Вас:

Если автомобиль долго заводится, причиной этого может быть:

Видео: ГБО 4-ого поколения на Suzuki Grand Vitara new

• неисправность диафрагмы редуктора или его неправильная настройка;
• дефект расходного электромагнитного клапана (механическое заедание якоря или наличие короткого замыкания витков);
• отказ электронного блока, выраженный в отсутствии разрешающего сигнала на подачу газа или в выработке некорректного сигнала несоответствующего необходимому количеству топлива;
• неисправность стартера, который «сажает» напряжение аккумулятора при запуске, в результате которого электромагнитные клапаны не срабатывают;
• износ поршневых и цилиндрических поверхностей двигателя, приводящих к снижению давления в цилиндрических головках;
• если используется вакуумный редуктор, то дополнительной причиной плохого запуска может быть то, что во входном коллекторе создаётся недостаточное разрежение из-за необходимости подсоса. В таких случаях может выручить отдельный электромагнитный насос, обеспечивающий принудительную подачу топлива.

Настройка ГБО без ODB-адаптера

Очень жаль, но не всегда удается считать корректные значения c ODB. Порой адаптер не просто не совместим с бензиновыми мозгами. Рассмотрим вариант настройки ГБО Lovato, когда по каким-то причинам нет возможности прочитать коэффициенты коррекции.

Данный метод не является точным, вы не сможете выставить идеальные коэффициенты топливной карты, но погрешность настройки будет в приемлемых пределах.

Настройка без-ODB очень похожа на настройку с адаптером, но в этом случае, мы будем сверяться не с коэффициентом коррекции, а с временем подачи бензина. Это, пожалуй, самая непостоянная величина и она изменяется несколько раз в секунду, так или иначе, это единственное, с чем мы сейчас можем работать. Вам необходимо прочитать усредненное значение этой величины, например, параметр скачет от 4.5 до 5.0, в этом случае средняя величина 4.75

Для верной настройки по времени бензина важно двигаться по максимально ровной дороге, с предельно одинаковыми оборотами, любое отклонение критично

Приступаем к настройке без ODB:

1. Включается подача бензина(кнопкой в программе)
2. Водитель устанавливает постоянные обороты двигателя и точно держит их во время настройки.
3. На этих оборотах из программу Lovato Easy Fast считывается усредненное значение времени впрыска бензина.
4. Включается газ(кнопкой в программе)
5. Снова считываются усредненное время впрыска бензина.
6. Настраивается ячейка под точкой на топливной карте. Если время впрыска бензина при работе на газу больше чем на бензине, значение ячейки увеличивается, если меньше уменьшается. Рекомендую выделять весь столбик и изменять его разом на несколько единиц. (После выделения нажимается клавиша Enter).

   Время впрыска Бензина

   Время впрыска Газа

7. Процесс настройки повторяется на разных оборотах и разных нагрузках(например, движение в гору).
