Особенности конструкции
Козырёк защищает входную дверь, ступени и перила от дождевой влаги и росы, предотвращает образование наледи и уменьшает количество снега на крыльце. Обойтись без этого элемента никак нельзя, и чем скорее он будет установлен, тем лучше. Проще всего купить готовую конструкцию — такие изделия продаются и на строительных рынках, и в профильных гипермаркетах.
Её основа — два консольных кронштейна из кованой или штампованной стали, морозостойкого полипропилена, редко — из алюминия, а покрытием служит лист прозрачного, полуматового либо бронзового сотового поликарбоната толщиной 6-10 мм. Сделать козырек над крыльцом своими руками несложно, он продаётся в сборе или в виде комплекта деталей, собрать который по прилагаемой инструкции не сложнее, чем столик из ИКЕА. Но такие модели обычно очень невелики (не более 2,2 м2), а их дизайн довольно скромен.
Более сложные и конструкции можно заказать в слесарной мастерской или кузнице либо сделать своими руками. Для этого необходим чертёж. При работе над ним в первую очередь следует определиться с архитектурным обликом и принципом крепления.
Материалы для сооружения навеса
В принципе, строить навес можно из любых строительных материалов, которые используются в строительстве зданий и сооружений. То есть это может быть кирпич, различные блоки, пиломатериал, металлопрофиль и прочее. Чаще сегодня для этого используют брус и профильную трубу.
Что касается кровли, то и здесь каких-то серьёзных ограничений нет. Это может быт шифер, профнастил, черепица, металлочерепица, поликарбонат и прочее. Сегодня для лёгких конструкций используют прозрачный поликарбонат, который пропускает солнечный свет, но не пропускает ультрафиолетовые лучи.
На рынке появились и так называемые тентовые навесы. Их можно отнести к категории временных сооружений. Они раскладные, легко собираются и разбираются, поэтому часто используются дачниками в летний сезон. Добавим, что тент изготавливается из очень прочного материала, который прослужит не менее 7 лет.
Тентовый навес для автомашиныИсточник yandex.net
Что касается самых востребованных материалов, а это профильная труба и деревянный брус, то их популярность обеспечивается доступностью, невысокой ценой и простотой применения. При этом правильно подобранное сечение материалов даёт возможность возвести на самом деле прочное и надёжное строение.
Правда, оба материала требуют постоянного обслуживания, потому что навес располагается на открытом воздухе и подвергается природным нагрузкам. Но и это сегодня не проблема. Покрашенный металл или обработанная антисептиками древесина прослужит не меньше, чем кирпич или бетон.
Итак, давайте ниже рассмотрим, как сделать навес для машины из дерева или металла.
Оригинальный деревянный навес закрытого типаИсточник tvoidvor.com
Материалы для строительства навеса
Материалы для строительства навеса
Выбирая материалы нужно учитывать концепцию приусадебного участка. Постройка должна гармонично вписаться в общую картину.
Следующим критерием выступает количество средств, выделенных на покупку. Можно сделать козырек из имеющихся остатков строительных материалов, а можно закупить специально.
Материалы для каркаса и опор:
1
Металл – широко используется в строительстве. Металлические конструкции требуют минимум строительных навыков. Их возведение доступно новичкам.
Массивная металлическая конструкция
ПЛЮСЫ:
- Прочность
- Имея оборудование конструкции легко придать фигурный вид. Нужен для этого трубогиб
- Металл не впитывает влагу
МИНУСЫ:
- Подверженность ржавчине
- Дорогостоящие услуги сварщика
Для защиты конструкции от коррозии, ее нужно покрыть краской. Она наносится на слой грунтовки.
Каркасы из металла и стали сочетают с поликарбонатом и металлопрофилем.
Перед сооружением важно правильно рассчитать нагрузку. Иначе навес под тяжестью снега может деформироваться или совсем обрушится.2
Дерево – материал удобный для обработки
С ним легко работать. К его плюсам относится:
Дерево – материал удобный для обработки. С ним легко работать. К его плюсам относится:
Деревянный навес
ПЛЮСЫ:
- Доступная цена
- Экологичность
МИНУСЫ:
- Поддается гниению
- Легко воспламеняется
- Может подвергнуться нападению вредных насекомых
- Погодные условия могут нанести урон конструкции, так древесина может рассохнуться в сухом климате, или разбухнуть при большой влажности
Деревянный каркас сочетается со всеми доступными материалами. Навес может быть сделан как из него одного, так и в любой доступной комбинации.
Для опор рекомендуется использовать брус 10х10, а обрешетку можно делать из материала меньшего размера. Навес, оборудованный перилами, будет прочнее и надежнее.3
Кованые опоры позволяют создать легкую конструкцию с высокой декоративностью. Изящные детали могут использоваться самостоятельно и как дополнительные детали.
Металлический навес с кованными элементами
ПЛЮСЫ:
- Долговечность,
- Изящный внешний вид,
- Гибкость конструкции – под тяжестью снега она не сломается, максимум немного погнется.
МИНУСЫ:
К минусам кованых изделий относится их высокая стоимость. Она оправдана за счет прочности и декоративности
4
Камень и кирпич используются для фундаментальной конструкции или когда навес нужно вписать в архитектурный ансамбль построек на участке.
Монументальный кирпичный вариант
ПЛЮСЫ:
- Высокая прочность, так как камень материал вечный. Ему не страшны перепады температур и природные осадки.
- Каменное сооружение выглядит престижно.
МИНУСЫ:
Натуральный камень стоит дорого. Чтобы снизить уровень затрат основу можно сделать из металла или кирпича, а облицовку из камня.
Крыша у конструкции может быть любая. Для нее используют:
- Металлочерепицу
- Шифер
- Поликарбонат
- Металлопрофиль и другие материалы
Выбор древесины для навеса
Наиболее доступным и практичным материалом для постройки навеса является дерево. На обработку материала не уходит много времени. Также не нужны дорогостоящие инструменты. Однако стоит помнить: древесина быстро портится из-за сырости, насекомых либо грибков.
Оптимальным выбором для навеса является лиственница. Хвойные породы – сосна, кедр – являются мягкими в обработке массивами дерева. Обрабатывать бревна из дуба для подготовки каркаса сложно, к тому же это занимает много времени. Поэтому древесина лиственницы является самым лучшим из доступных сортов дерева. Кроме того, лиственница отличается сопротивляемостью гниению.
Строим навес: пошаговая инструкция
Первый шаг. Делаем углубления для установки опор. В этом нам поможет бур диаметром 30 см. Лучше использовать автоматизированную бурильную установку – сверлить более чем на метровую глубину вручную долго и сложно. Попутно достаем попадающиеся на нашем пути камни и прочие мешающие предметы.
Делаем углубления для установки опор
Второй шаг. Углубления готовы. Делаем опалубку для столбов из специальных бумажных труб – продаются в современных строительных магазинах. В результате трубы сформируют над землей красивые колонны высотой 30-50 см.
Третий шаг. Готовим бетон. Легче всего купить готовую сухую смесь в мешках и развести ее водой в соответствии с инструкцией.
Готовим бетон
Четвертый шаг. Заливаем колонны. В свежий бетон вставляем кронштейны для дальнейшей фиксации деревянных стоек сечением 15х15 см.
Способы установки опорных столбовКронштейны имеют арматурную ножку, которая втавляется в еще свежий залитый бетонКолонныКолонныУстановка опорных столбов (фундамент)
Пятый шаг. Выполняем распил бруса и досок по размерам элементов нашего навеса. Все прекрасно видно на фотографиях.
Шестой шаг. Устанавливаем и закрепляем опорные стойки на бетонных столбах. Это рекомендуется делать не ранее чем через 3-4 недели после заливки.
Установка опорных столбовСтолбыСтолбы
Седьмой шаг. Крепим к вертикальным стойкам доски верхней несущей обвязки. Для этого используем двойную доску шириной 30 см и толщиной 4 см. Подойдет обычная необработанная доска – она будет находиться под кровлей и плохая погода никак не навредит древесине.
Верхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязка
Для соединения досок с брусом используем болты диаметром от 1 см с минимум 20-миллиметровыми шайбами.
Седьмой шаг. Добавляем к основным столбам вторую несущую доску и стягиваем все элементы конструкции болтами. Делаем раскосы из столбиков 10х10 см.
Восьмой шаг. Собираем фермы крыши. Для их изготовления подойдет доска шириной 10 см и толщиной 4 см. Конструкция стандартна и имеет вид треугольника. Для большей жесткости закрепляем внутри треугольника промежуточные прожилины из бурса или доски. Фермы удобнее собирать на земле, а после крепить их к обвязке уже в готовом виде.
Стропильные фермыСтропильные фермыФермы крыши монтируем на несущие балки на одинаковом друг от друга расстоянииФермы крыши монтируем на несущие балки на одинаковом друг от друга расстоянии
Девятый шаг. Обшиваем установленные фермы доской ОСБ. Рекомендованная толщина обшивки – 1,2 см.
Обшиваем установленные фермы доской ОСБТорцы двускатной крыши зашиваем, для чего можно использовать либо фанеру, либо доску
Десятый шаг. Облицовываем кровлю металлочерепицей или другим материалом на свое усмотрение. Предварительно следует прикрепить к обрешетке гидроизоляционный материал.
Одиннадцатый шаг. Зашиваем фронтоны крыши нашего навеса сайдингом, вагонкой или другим материалом на свой выбор. При желании можем прикрепить к вертикальным опорам поперечины и обшить весь навес – этот момент остается уже на усмотрение владельца.
Облицовываем кровлю металлочерепицей или другим материалом
Далее нам нужно установить ливнесточные трубы и вывести их в предварительно выбранное для этого место, к примеру, в межучасточный ров. Это мероприятие заслуживает отдельного рассмотрения.
| Марка | Габаритная ширина листа, мм | Полезная ширина листа, мм | Высота профиля , мм | Толщина металла, мм |
|---|---|---|---|---|
| С-8 | 1200 | 1150 | 8 | 0,4-0,8 |
| С-10 | 1155 | 1130 | 10 | 0,4-0,7 |
| С-15 | 1200 | 1150 | 15 | 0,4-0,8 |
| С-18 | 1150 | 1100 | 18 | 0,4-0,8 |
| С-20 | 1150 | 1100 | 20 | 0,4-0,8 |
| С-21 | 1051 | 1000 | 21 | 0,4-0,8 |
| С-44 | 1047 | 1000 | 44 | 0,5-0,8 |
| МП-18 | 1150 | 1100 | 18 | 0,4-0,8 |
| МП-20 | 1150 | 1100 | 18 | 0,4-0,8 |
| МП-35 | 1076 | 1035 | 35 | 0,5-1 |
| Н-60 | 902 | 845 | 60 | 0,5-1 |
| Н-75 | 800 | 750 | 75 | 0,7-1,2 |
| Н-114 | 646 | 600 | 114 | 0,7-1,2 |
| НС-35 | 1100 | 1035 | 35 | 0,5-1 |
| НС-44 | 1050 | 1000 | 20 | 0,4-0,8 |
Инструкция, как спроектировать навес из поликарбоната своими руками – чертежи, фото, расчеты частной автостоянки
Обычно под поликарбонатную крышу делается каркас для навеса из профильной трубы с ребром 100*100 мм. Для точного расчета следует учесть снеговые и ветровые нагрузки. Чтобы рассчитать фермы для навеса своими руками, потребуются следующие данные:
- размер пролета;
- чертеж с общими габаритами фермы;
- расчетное сопротивление металла, Ry= 2,45 T/см2;
- тип крепления узлов (болтовой, сварной);
- 01.07-85 СНиП нагрузки и воздействия;
- П-23-81 СНиП стальные конструкции.
Расчет фермы из профильной трубы для навеса:

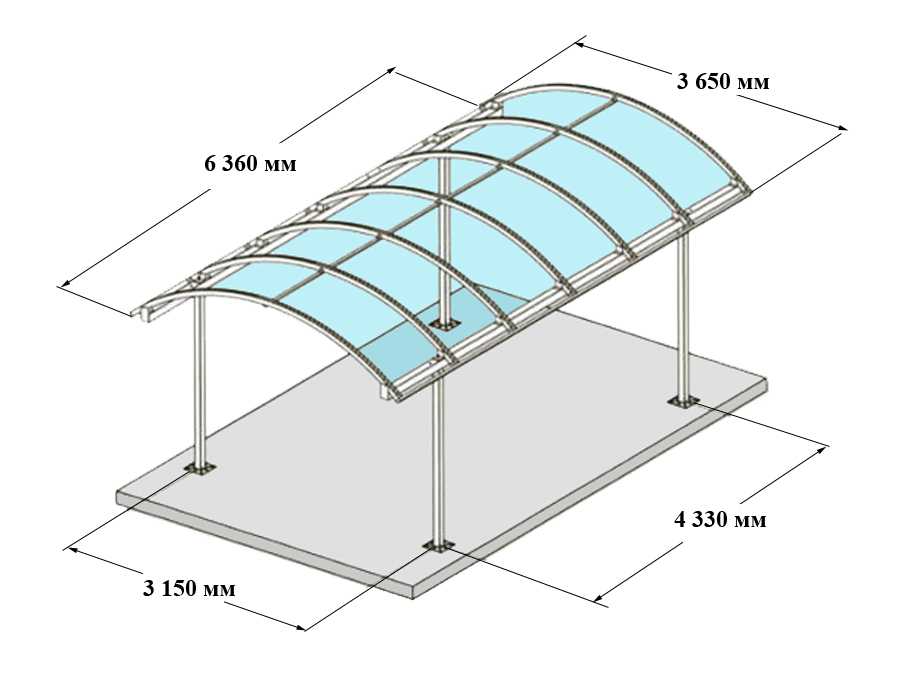

Арочная ферма для навеса из поликарбоната, радиус проще вычислить графическим путем
Пролет между опорными столбами 6000 мм, расстояние между крайними узлами – 6500 мм, между нижним и верхним поясом высота 550 мм, стрела f=1,62 м, радиус – 4100. Отсюда длина профильной трубы нижнего пояса:
MH = π*R: 180, где
MH —размер трубы пояса снизу,
R — радиус дуги,
π — 3,14.
MH = 3,14*4,1*93,7147: 180 = 6,73 м.
Длина трубы верхнего пояса:
MH = 3,141*4,1*105,9776180 = 7,61 м.
Длина стержней на нижнем поясе при 12 пролетах:
L = 6.73:12 (кол-во пролетов) = 0.56 м.
Согласно расчетам, так будет выглядеть проект навеса из металлических конструкций
Для кровли навеса из поликарбоната потребуется рассчитать расстояние между обрешеткой. Вычисления потребуют СНиП, закон теоретической механики и сопромат, поэтому предлагаем готовую таблицу с расчетами специалистов.
Таблица размеров обрешетки навеса из металлопрофиля для разных регионов
Советы
- Высота конструкции зависит от уклона навеса. Чем больше уклон, тем выше сооружение.
- Если будет выбран металлический каркас, сюда отлично подойдут профиля, имеющие квадратное сечение 6×6 – 10×10 см.
- Не забывайте делать песчаную «подушку» под опоры.
- Для сгибания панели используйте профиль, который надрезается и сгибается в желаемую форму.
- Оптимальной высотой строения, считается 220-250 см, если оно будет использоваться под автомобиль.
- Толщину для различных форм сооружений выбирают разных единиц. Например, при большой площадке и наклонной форме кровли, выбирайте толщину 10 мм. В арочных конструкциях достаточной толщиной считается 8 мм. Небольшие навесы – 6. Горизонтальные сооружения – 16 мм, чтобы смог выдержать нагрузку в снежное время года.
- Используя сотовый поликарбонат, помните, любые переделки с ним, достаточно сложные.
Строим навес: пошаговая инструкция
Первый шаг. Делаем углубления для установки опор. В этом нам поможет бур диаметром 30 см. Лучше использовать автоматизированную бурильную установку – сверлить более чем на метровую глубину вручную долго и сложно. Попутно достаем попадающиеся на нашем пути камни и прочие мешающие предметы.
Делаем углубления для установки опор
Второй шаг. Углубления готовы. Делаем опалубку для столбов из специальных бумажных труб – продаются в современных строительных магазинах. В результате трубы сформируют над землей красивые колонны высотой 30-50 см.
Третий шаг. Готовим бетон. Легче всего купить готовую сухую смесь в мешках и развести ее водой в соответствии с инструкцией.
Готовим бетон
Четвертый шаг. Заливаем колонны. В свежий бетон вставляем кронштейны для дальнейшей фиксации деревянных стоек сечением 15х15 см.
Способы установки опорных столбовКронштейны имеют арматурную ножку, которая втавляется в еще свежий залитый бетонКолонныКолонныУстановка опорных столбов (фундамент)
Пятый шаг. Выполняем распил бруса и досок по размерам элементов нашего навеса. Все прекрасно видно на фотографиях.
Шестой шаг. Устанавливаем и закрепляем опорные стойки на бетонных столбах. Это рекомендуется делать не ранее чем через 3-4 недели после заливки.
Установка опорных столбовСтолбыСтолбы
Седьмой шаг. Крепим к вертикальным стойкам доски верхней несущей обвязки. Для этого используем двойную доску шириной 30 см и толщиной 4 см. Подойдет обычная необработанная доска – она будет находиться под кровлей и плохая погода никак не навредит древесине.
Верхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязкаВерхняя обвязка
Для соединения досок с брусом используем болты диаметром от 1 см с минимум 20-миллиметровыми шайбами.
Седьмой шаг. Добавляем к основным столбам вторую несущую доску и стягиваем все элементы конструкции болтами. Делаем раскосы из столбиков 10х10 см.
Восьмой шаг. Собираем фермы крыши. Для их изготовления подойдет доска шириной 10 см и толщиной 4 см. Конструкция стандартна и имеет вид треугольника. Для большей жесткости закрепляем внутри треугольника промежуточные прожилины из бурса или доски. Фермы удобнее собирать на земле, а после крепить их к обвязке уже в готовом виде.
Стропильные фермыСтропильные фермыФермы крыши монтируем на несущие балки на одинаковом друг от друга расстоянииФермы крыши монтируем на несущие балки на одинаковом друг от друга расстоянии
Девятый шаг. Обшиваем установленные фермы доской ОСБ. Рекомендованная толщина обшивки – 1,2 см.
Обшиваем установленные фермы доской ОСБТорцы двускатной крыши зашиваем, для чего можно использовать либо фанеру, либо доску
Десятый шаг. Облицовываем кровлю металлочерепицей или другим материалом на свое усмотрение. Предварительно следует прикрепить к обрешетке гидроизоляционный материал.
Одиннадцатый шаг. Зашиваем фронтоны крыши нашего навеса сайдингом, вагонкой или другим материалом на свой выбор. При желании можем прикрепить к вертикальным опорам поперечины и обшить весь навес – этот момент остается уже на усмотрение владельца.
Облицовываем кровлю металлочерепицей или другим материалом
Далее нам нужно установить ливнесточные трубы и вывести их в предварительно выбранное для этого место, к примеру, в межучасточный ров. Это мероприятие заслуживает отдельного рассмотрения.
| Марка | Габаритная ширина листа, мм | Полезная ширина листа, мм | Высота профиля , мм | Толщина металла, мм |
|---|---|---|---|---|
| С-8 | 1200 | 1150 | 8 | 0,4-0,8 |
| С-10 | 1155 | 1130 | 10 | 0,4-0,7 |
| С-15 | 1200 | 1150 | 15 | 0,4-0,8 |
| С-18 | 1150 | 1100 | 18 | 0,4-0,8 |
| С-20 | 1150 | 1100 | 20 | 0,4-0,8 |
| С-21 | 1051 | 1000 | 21 | 0,4-0,8 |
| С-44 | 1047 | 1000 | 44 | 0,5-0,8 |
| МП-18 | 1150 | 1100 | 18 | 0,4-0,8 |
| МП-20 | 1150 | 1100 | 18 | 0,4-0,8 |
| МП-35 | 1076 | 1035 | 35 | 0,5-1 |
| Н-60 | 902 | 845 | 60 | 0,5-1 |
| Н-75 | 800 | 750 | 75 | 0,7-1,2 |
| Н-114 | 646 | 600 | 114 | 0,7-1,2 |
| НС-35 | 1100 | 1035 | 35 | 0,5-1 |
| НС-44 | 1050 | 1000 | 20 | 0,4-0,8 |
Навес к дому из металлопрофиля: чертежи и размеры
Обычно навес из профнастила, примыкающий к дому, ставят на стальные опоры из круглой или профильной трубы 80–100 мм с одной стороны и на стальную балку, прикрепленную к стене анкерами, с другой. В этом случае его стандартная ширина 3–4 м. Более широкие навесы, например, над террасами возле дома, лучше дополнительно усиливать опорными колоннами под балкой. Их делают из точно таких же труб, как и остальные опоры, но ставят вплотную к стене дома так, чтобы верхняя балка опиралась не на стену, а на стальные колонны. В результате получается обычный односкатный навес, просто установленный прямо возле стены коттеджа.
Расстояние между опорными колоннами обычно берут равным 1,5–2 м. Иногда можно встретить рекомендацию ставить трубы через каждый метр, но при таком диаметре опор это не нужно. Во-первых, из-за частокола из толстых колонн навес будет выглядеть тяжеловесно и непропорционально. Во-вторых, это просто избыточно: в обычной ситуации сложно представить нагрузки, которые сделают такое количество опор оправданными. А если такая ситуация возникла, то тогда нужно заказывать полноценный проект, а не пользоваться стандартными чертежами.
По длине навес возле дома из профнастила обычно делают на всю стену, а вот ширина зависит от целей. Если вы планируете сделать под ним зону отдыха на террасе, то 4–5 м будет более чем достаточно. Для автомобиля обычно делают навес из профнастила, примыкающий к дому, 4м×6м, поскольку его ширина должна быть больше ширины машины как минимум на 1 м, а лучше на 1,5–2 м. Так к автомобилю будет комфортный доступ с обеих сторон.
Поскольку навес на частном доме из профнастила — часть конструкции основного здания, на него не распространяется большинство стандартных требований по месту установки для построек на участке. Тем не менее два правила лучше выполнить, чтобы не столкнуться с недовольством соседей и, в худшем случае, c их законными требованиями по демонтажу навеса:
- между краем навеса и межой должно быть не менее метра;
- осадки с кровли навеса не должны стекать на соседний участок.
Если на вашем участке совсем мало места, то первое правило можно обойти, договорившись с соседями. Этот договор нужно закрепить в письменном виде — отношения с соседями могут испортиться резко, причем по смешным поводам, и в этом случае без разрешения в бумажном виде вы можете получить весь ворох проблем. Проблему со стеканием осадков при установке навеса вплотную к соседскому участку решают продольным наклоном его крыши.
Навес между домами из профнастила или между домом и баней либо другим строением обычно делают двускатным и устраивают два ряда опорных колонн по бокам. При этом крепление его к самому зданию и постройке больше декоративное — оно не несет практически никакой нагрузки.
Выше — чертежи стандартного навеса без подпорок возле стены. Такой навес подойдет для беседки, зоны отдыха на неширокой террасе и даже для парковки одного автомобиля. Угол наклона кровли — стандартный. Для рабочего проекта его, как и марку профнастила, нужно подбирать исходя из снеговой и ветровой нагрузки в регионе строительства. Сделать это несложно, нужно только посчитать эту нагрузку и сравнить ее с несущей способностью разных видов профлиста.
Полезные видео
Консольный навес с покрытием из сотового поликарбоната:
Посмотрите возведение в реальном времени металлического навеса во дворе дома:
Мощный деревянный навес из бруса 150 — 150 для авто:
Красивый анимационный фильм о том, как сделать деревянный навес над входной дверью своими руками:
Как сделать арочный навес без гибочного оборудования:
Навесы для дома и дачи могут иметь разное назначение. Для их возведения используются традиционные и современные материалы. Работы надо начинать с выбора проекта и лучше всего воспользоваться типовым, который уже просчитан специалистами. Строительство навеса своими руками позволит значительно сократить затраты.
Что представляет собой поликарбонат, его характеристики
В последнее время этот материал получил широкое распространение в качестве заменителя стекла. Поликарбонаты относятся к группе термопластов, для изготовления которых основным сырьем служит бисфенол А. Гранулы материала не имеют цвета и запаха. Производство пластика осуществляется в соответствии с ГОСТ Р 56712-2015.
Характеристики поликарбоната
Различают два вида поликарбоната:
- Монолитный материал, или литой. Он внешне очень похож на стекло. За счет своей прочности (он прочнее стекла), стойкости к нагрузкам и прозрачности его часто применяют при остеклении строений. Но, по сравнению с сотовым, он обладает меньшей теплоизоляционной способностью.
Популярностью пользуются многослойные плиты. Производится литой поликарбонат в виде прямых и профилированных листов. Толщина их может варьироваться от 2 мм до 2 см.

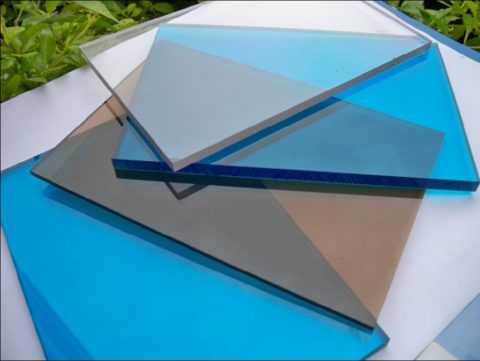

Листы монолитного поликарбоната
Наиболее часто монолитный материал применяется при устройстве конструкций со строгими линиями. Но очень эффектные сооружения получаются из скругленных деталей.
- Сотовый поликарбонат. Производится он экструзионным методом. Этот материал получил также названия: ячеистый или структурированный. Он состоит из нескольких слоев, соединенных при помощи ребер жесткости.
Сотовый материал
Сотовый пластик может иметь одну камеру (при изготовлении его из двух листов), быть двух-, трех- и четырехкамерным. Последний вид состоит из 5 листов, соединенных 4 рядами перемычек. Выпускается также усиленный вариант панелей, который имеет диагональные перемычки.
Толщина материала может варьироваться от 4 мм до 16 мм, но встречаются и более толстые модели. С помощью сотового материала изготавливаются крыши, навесы, теплицы, рекламные конструкции, вентиляционные фонари на крышах, перегородки, перекрытия.
Для устройства навеса оптимальным выбором станет поликарбонат, имеющий толщину от 6 до 12 мм. Более толстый материал использовать нецелесообразно
Помимо толщины, следует обращать внимание и на плотность плит
Навес под машину из поликарбоната не следует изготавливать из листов с плотностью менее 0,72 г/куб.м, иначе они могут не выдержать серьезные воздействия — например, град. Необходимо приобретать материал с нанесенным защитным покрытием от ультрафиолетовых лучей, что обеспечит больший срок его службы.
Какой вид поликарбоната для изготовления укрытия выбрать — личное дело каждого, большое значение имеют технические требования к конструкции и ее декоративности. Немаловажным станет и экономический аспект, если, например, выбирается навес для машины из поликарбоната: цены на сотовые модели гораздо ниже.

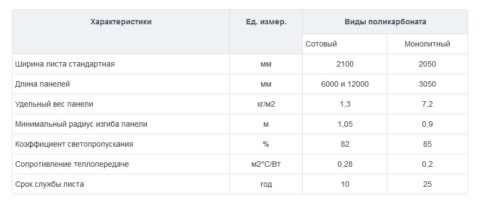

Сравнительные параметры двух типов поликарбоната
Как видно, сотовый материал отличается гораздо меньшим весом, но монолитный — более долговечный. Помимо стандартных листов, имеющих размер 2.1 х 6 или 12 метров, выпускаются и плиты 1.05 х 6, 1.2 х 6 и другие форматы.
Преимущества навесов из поликарбоната
Поликарбонат отличается:
- хорошей ударостойкостью и несущими способностями;
- низкой теплопроводностью;
- высоким светопропусканием;
- гибкостью, что позволяет изготовить интересные конструкции;
- стойкостью к воздействию многих агрессивных сред;
- красивым внешним видом;
- экономичностью;
- простотой монтажа;
- хорошей долговечностью.
Навес для машины на дачу из поликарбоната

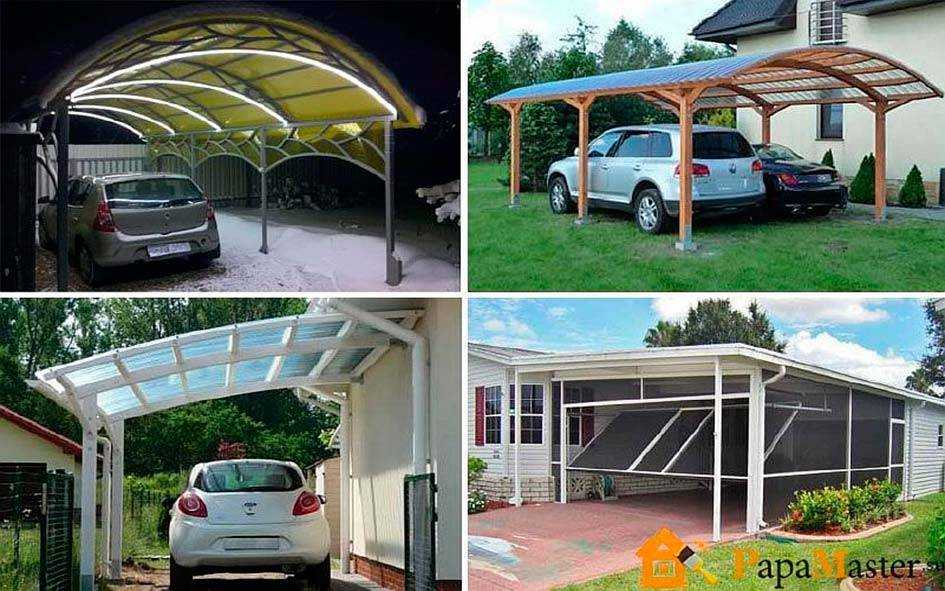

Автомобиль, установленный под таким навесом, будет надежно укрыт от осадков (особенно важна защищенность от града), падающих листьев и почек, солнечных лучей и птичьих загрязнений.
Недостатки конструкций
Несмотря на то, что плюсов у поликарбоната масса, как и у любого другого материала, у него есть свои недостатки.
- Поликарбонат плохо переносит воздействие высоких температур. При нагревании он начинает расширяться, что может привести к деформациям конструкций.
- Материал подвержен механическим повреждениям, его можно легко поцарапать.
- При отсутствии защитного покрытия от ультрафиолетовых лучей поликарбонат под их воздействием быстро желтеет.
Выбор места и проект навеса
Перед началом строительства навеса нужно определить для него место. Он может располагаться возле крыльца или стены.
Пристроенный к дому навес должен находиться от соседнего участка на расстоянии 3 метра и более.

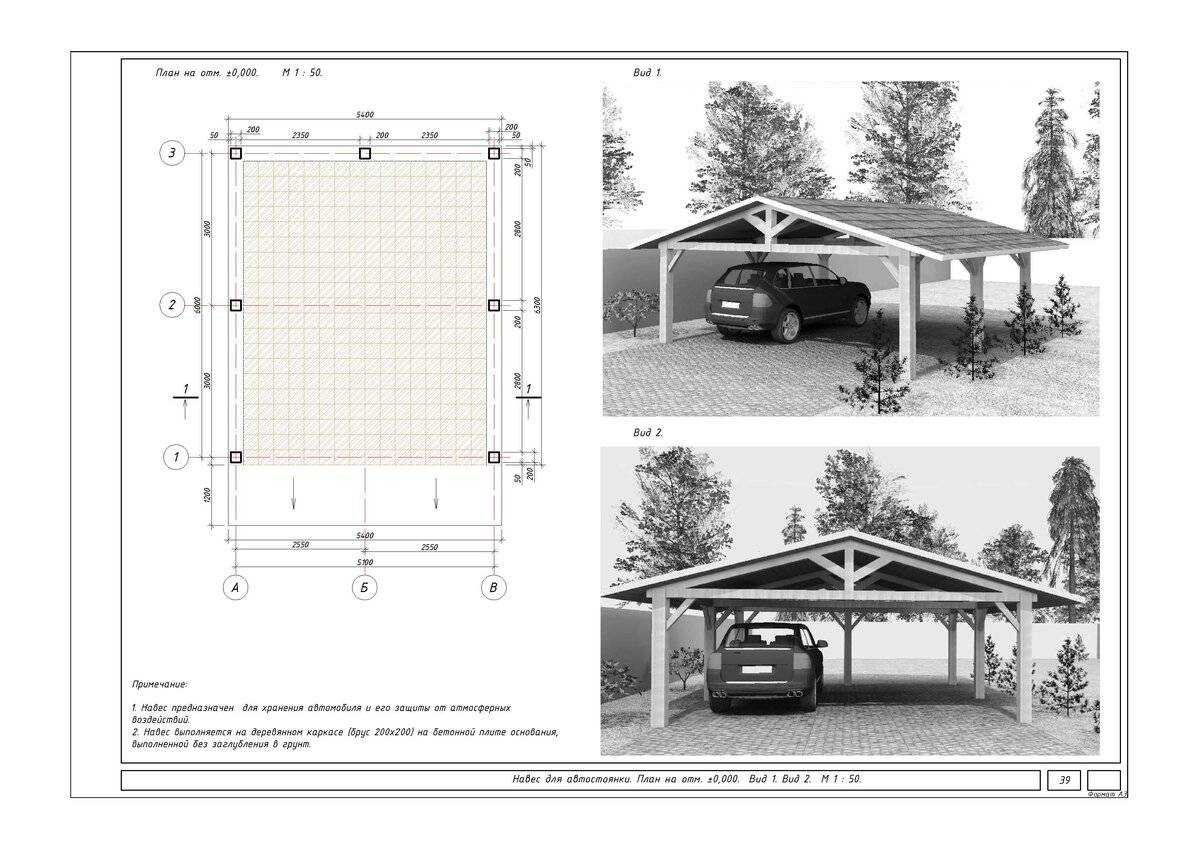

Чертёж навеса
Площадь нужно измерить. Делается это чтобы рассчитать количество необходимых материалов для возведения конструкции.
Обязательно рассчитывается количество опор. У стены их ставить не нужно, так как конструкция здесь будет опираться на дом.
Обустройством участка нужно заниматься после того, как строение будет установлено.
Навес строится не на один год. Перед строительством нужно учесть ряд нюансов, чтобы сооружение было прочным, служило на протяжении долгих лет:
- Толщина снега зимой
- Годовое количество осадков
- Наличие ветра и его возможная скорость
- Конструкция дома
- Качество фундамента
- Надежность стен

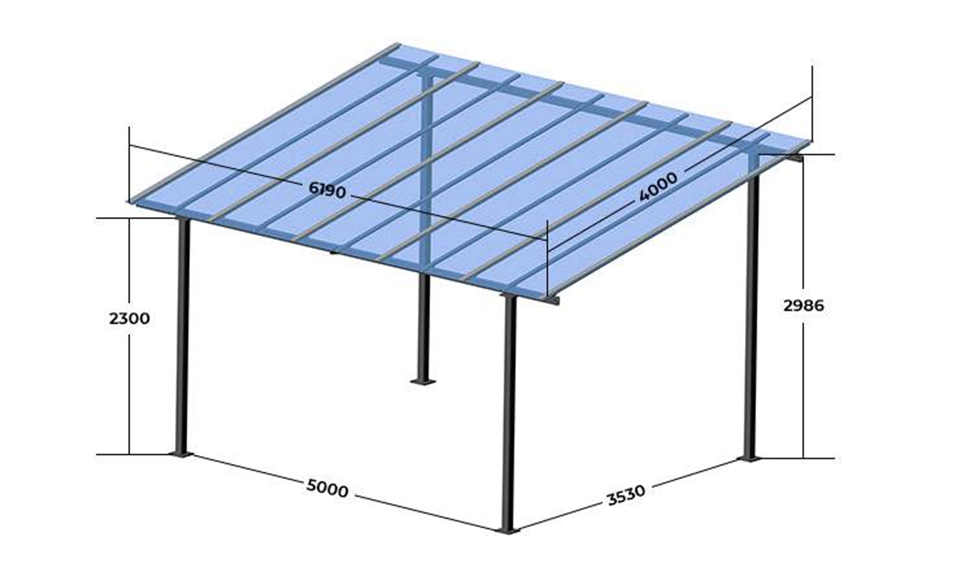

После определения всех перечисленных факторов нужно начертить чертеж навеса. На нем нужно отразить все детали, даже самые мелкие.
Важно отмечать реальные величины ширины и длины. Это позволит правильно рассчитать количество нужного материала. Если навес предназначается для стоянки автомобиля, по необходимо учитывать его габариты

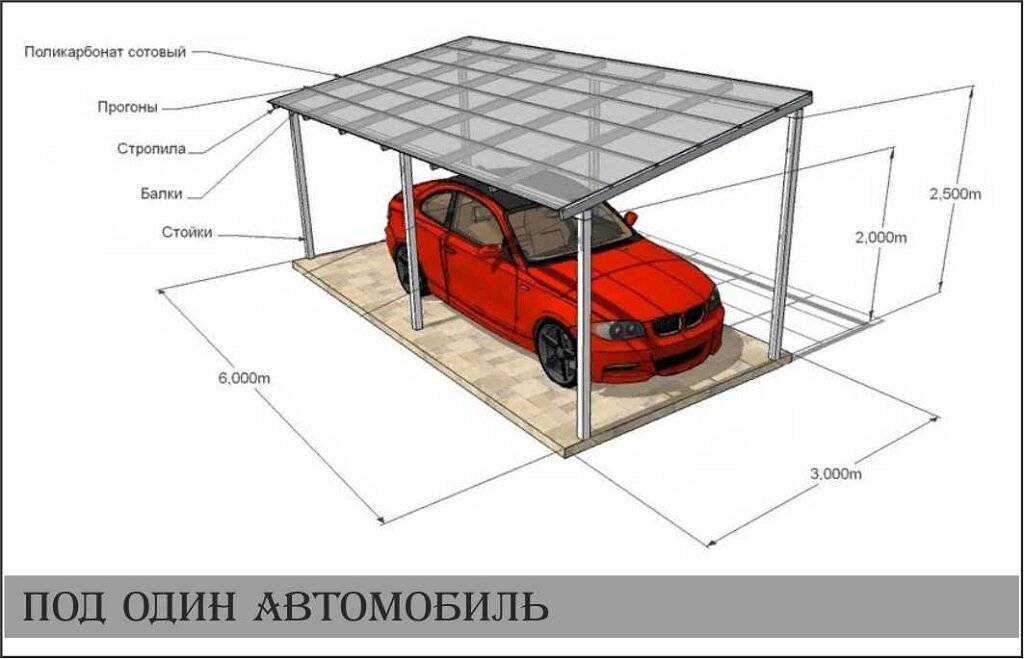

Так для легковой машины площадь должна быть не менее 250х500 сантиметров, для внедорожников от 360х660 сантиметров
Если навес предназначается для стоянки автомобиля, по необходимо учитывать его габариты. Так для легковой машины площадь должна быть не менее 250х500 сантиметров, для внедорожников от 360х660 сантиметров.
Автомобиль должен свободно въезжать под конструкцию, даже с грузом. При этом если высота будет более 2,3 метра, то капли дождя будут попадать под него. В таких случаях спасет крыша с наклоном.

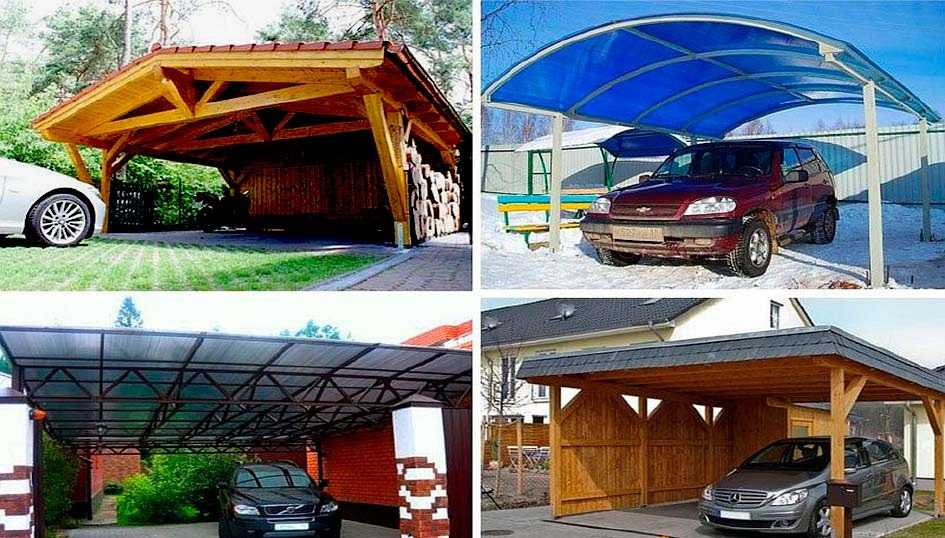

Навес во дворе частного дома из поликарбоната и других материалов (250 ФОТО ИДЕЙ) – Красивый вид, удобство и практичность
Навесы (Колонны – квадратная труба, покрытие – оцинкованный профнастил).
Навесы пролетами от 4 до 10 метров.
Навесы пролетами 10 и более метров.
Размеры пролета определяют тип несущих конструкций покрытия. До трех метров можно использовать любой тип ригеля – балки, фермы, различные пространственные конструкции. Навесы размерами от четырех до десяти метров экономически целесообразно перекрывать балками, при этом оптимальные размеры для балки 5 – 7 метров. Навесы пролетом более 10 метров перекрывают фермами, т.к. при больших пролетах резко возрастает перерасход металла на балки по сравнению с фермами.
Также разделим навесы на две группы по типу колонн:
— колонны из двутавров;
— колонны из труб.
Большим преимуществом квадратных и круглых труб является их работа в двух направлениях (в плоскости рамы и из плоскости рамы). При жестком креплении колонны к фундаменту, дополнительные вертикальные связи по колоннам допускается не устанавливать. Колонны из двутавров хорошо работают в одном направлении, как правило, в плоскости рамы, а в другом направлении – из плоскости рамы работают плохо, т.к. имеют низкие значения радиуса инерции. Несмотря на то, что навесы не воспринимают большие нагрузки, предельная гибкость стойки не должна быть меньше предельных значений, которые устанавливают строительные нормы. (СП 16.13330.ХХХХ. «Стальные конструкции»). В связи с этим колонны из двутавров приходится усиливать системой распорок и вертикальных связей по колоннам.
Более подробно об установке связей в навесах читайте здесь: =>ЧИТАТЬ
И наконец разделим навесы на две группы по типу покрытия:
— Оцинкованный профлист.
— Поликарбонат.
Более подробно о проектировании и строительстве навесов с покрытием из поликарбоната читайте здесь: =>ЧИТАТЬ
Вид покрытия также влияет на конструкции навеса. При использовании профлиста, связи по покрытию допускается не устанавливать, т.к. профлист при соответствующем креплении создает жесткий диск по покрытию. Жесткость поликарбоната недостаточная для создания жесткого диска по покрытию, поэтому необходимо установить связи по покрытию. Аналогичная ситуация, если в качестве покрытия используется стекло. Иногда связи не требуются, если пролет небольшой, а пространственные несущие конструкции обладают достаточной жесткостью.
Какой поликарбонат выбрать
Самый важный параметр для кровли это толщина листов, так как на них приходится основная нагрузка. В продаже имеется поликарбонат толщиной 4-12 мм.
Если каркас выполнен в виде арки, то подбираются листы более тонкие, ведь на полукруглой поверхности снег практически не лежит.
Оптимальная толщина листа 6-8 мм. Они легко поддаются сгибанию под выбранную форму конструкции, надёжны и прочны.
При монтаже односкатной крыши потребуется материал большей толщины, чтобы выдерживал тяжёлый пласт снега. В этом случае можно использовать и монолитный поликарбонат, несмотря на то, что он дороже.
Цветовая гамма панелей разнообразна, можно выбрать на любой вкус.

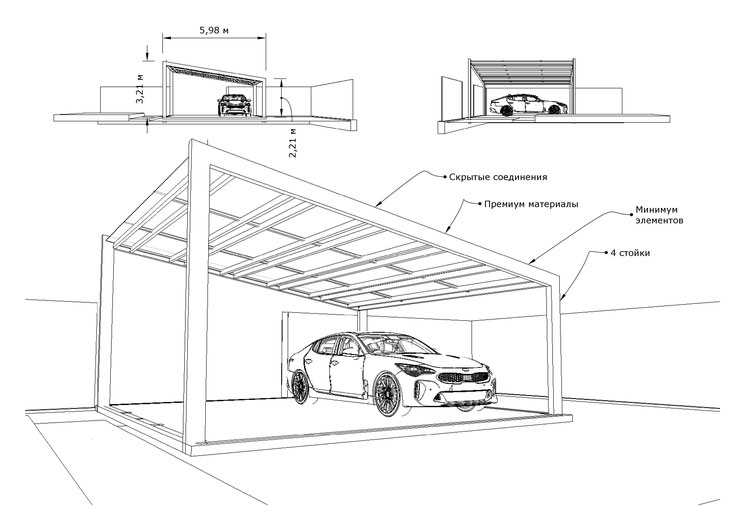

Изготовление проекта навеса для автомобиля ↑
Прежде чем приступить к планированию конкретного типа постройки, стоит еще учесть некоторые требования к строительству навесов для машин на участке.
- В соответствии СНиПу «О планировке и застройке участков» навесы или гаражи можно возводить непосредственно на красной линии улиц.
- Подобные автостоянки могут быть отдельно стоящими или пристроенными к жилому дому.
- Желательно чтобы навес предохранял автомобиль от прямых солнечных лучей на протяжении всего дня.
- Размеры должны соответствовать габаритам машин. При этом должно быть свободное пространство, позволяющее доступ со всех сторон к авто.
Чтобы соблюсти такие факторы, нужно провести расчеты параметров навеса под соответствующий тип машины, а также для гармоничного сочетания с домом и другими постройками на участке.
