Двигатели рав 4: мотор 2.0, 2.4, 2.5, дизель 2.2, проблемы, поломки

Конструкция силового агрегата Тойота

Легкий алюминиевый блок цилиндров и отличная система газораспределения VVT-i стали важными достижениями агрегата. Электронная дроссельная заслонка облегчила работу мотора, сделала ее более стабильной и сняла ряд потенциальных поломок. Ось цилиндров имеет конструктивную особенность – смещение относительно оси коленвала. Сделано это для повышения срока службы гильз.

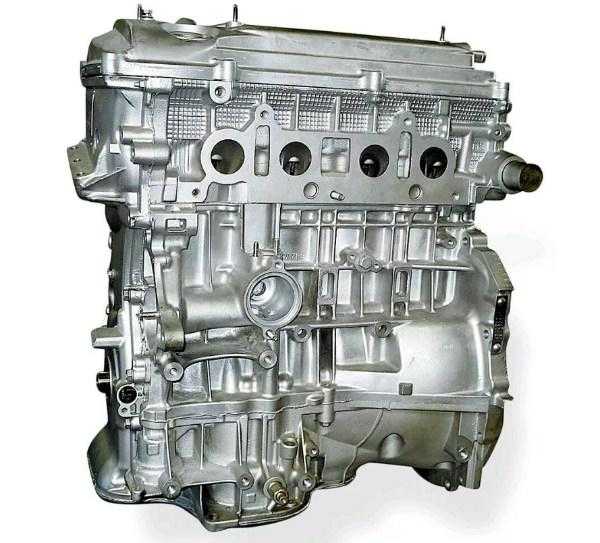

Блок двигателя 1az-fe

Навесное оборудование ходит долго, не вызывает проблем. Генератор на некоторых авто требует замены после 200 000 км. В системе охлаждения проблемы может вызывать только термостат, который не любит российскую зиму. Непосредственно клапанный механизм, а также вся система ГБЦ проблем не вызывают

Важно следить за условиями эксплуатации и обеспечивать хорошее обслуживание

Коробки передач для двигателя 1AZ

Коробки устанавливались традиционные механические и автоматические. Механика на 6 ступеней служит вполне качественно, не вызывает никаких проблем. Автоматы отличаются нетрадиционным поведением в режимах D4 и некоторых вариантах принудительного зацепления передачи. Но это вопрос не к мотору, а к самой АКПП. Устройство коробки достаточно сложное, и одной из больших проблем для владельцев таких авто с автоматом станет высокая стоимость ремонта.

Тюнинг и доработка двигателя 1AZ-FE

Вопрос доработки и увеличения мощности практически не возникает до 150 тысяч километров. Но после этого рубежа двигатель несколько теряет в мощности. Учитывая надежную конструкцию, силовой агрегат можно легко улучшить как с помощью программных методов, так и с применением аппаратного тюнинга.

Основные возможности увеличения мощности следующие:

Чип-тюнинг с помощью программных методов (Stage 1). Можно без вреда для мотора увеличить мощность установки до 165-170 л.с.
Расточка. Растачивать блок цилиндров можно, на выходе получится мотор 2AZ с 2.4-литровым объемом и значительно увеличенной тягой. Но стоимость нереально высокая.
Наддув. Турбонаддув в комплекте от компании TRD, к примеру, подойдет на данный мотор. Конечно, понадобится интеркулер, новые форсунки, утолщенная прокладка ГБЦ и другие мелкие доработки. Потенциал двигателя – 200 л.с. без изменения поршневой группы.

Также во время тюнинга снимают катализатор, устанавливают прямоточную выхлопную систему, убирают EGR, снимают заводские ограничения и программные блоки (тюнинг Stage 2). Все это поможет добиться более свободного дыхания мотора, что даст больше свободы в передвижении. Но при неверном тюнинге износ двигателя будет чрезмерно высоким.

Двигатели

До рестайлинга европейская Toyota RAV4 комплектовалась бензиновыми двигателями рабочим объемом 2,0 л (1AZ-FE) мощностью 152 л.с. и 2,4 л (2AZ-FE) – 170 л.с. Американская версия шла с бензиновыми моторами: 2,4 л и V6 3,5 л (2GR-FE) – 269 л.с. После рестайлинга в европейских модификациях 1AZ-FE уступил место обновленному 2,0 л (3ZR-FE) отдачей 158 л.с., а в американских 2AZ-FE уступил 2AR-FE (2,5 л /170 л.с.). Встречаются РАВ4 и с дизельными двигателями рабочим объемом 2,2 л (2AD-FHV / 136 л.с. и 2AD-FTV / 177 л.с.).

Все бензиновые моторы в целом надежны и не доставляют хлопот. В исключительных случаях возникает необходимость замены подтекающих сальников. Владельцы рестайлинговых Toyota RAV4 с бензиновым мотором 2,0 л отмечают более шумную работу двигателя: дизеление, цокот. Эта особенность вызвана системой Valvematic, предназначенной для плавного изменения высоты подъема клапанов.

Двигатели 2,4 л нередко начинают «брать масло» при пробеге более 70-100 тыс. км — около 2-3-х литров от замены до замены.

Портит идиллию насос системы жидкостного охлаждения (помпа), который нередко начинает подтекать уже после 40-60 тыс. км. В некоторых случаях он дохаживает до 80-100 тыс. км. Стоимость насоса у официального дилера около 5 000 рублей. В магазинах автозапчастей оригинальный насос можно найти за 3-4 тыс. рублей, аналог – за 1,5-2 тыс. рублей. Работу по замене автомеханики оценивают в 2-3 тыс. рублей.

«Беличий хвост» может вырасти из выхлопной трубы после 40-60 тыс. км пробега. Это плохо закрепленная внутренняя термозвукоизоляция глушителя. При пробеге более 50-80 тыс. км зачастую начинают шуметь натяжной или направляющий ролик приводного ремня навесных агрегатов.

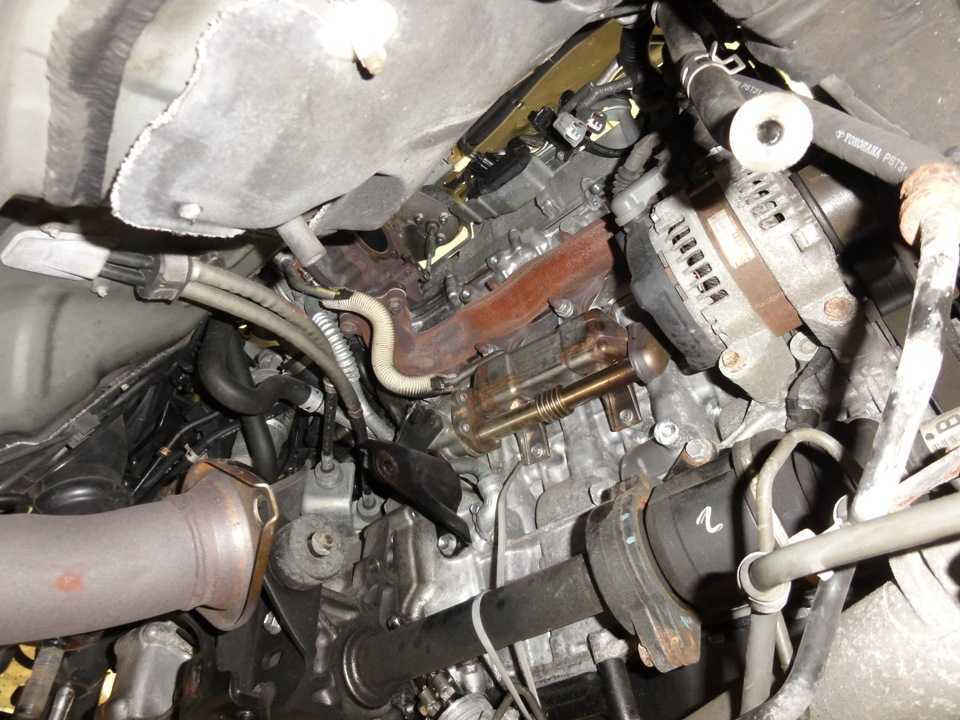

Дизельные моторы чуть менее надежны своих бензиновых собратьев. Топливные форсунки уверенно ходят до 200-300 тыс. км. Но есть один серьезный изъян. После 150 000 км вокруг гильз появляются микротрещины. В результате прогорает прокладка под головкой блока, и бесследно исчезает охлаждающая жидкость. Ремонт можно выполнить только один раз.

На РАВ4 встречалась некогда широко известная проблема автомобилей Toyota – залипание педали газа в нажатом положении. Реальные случаи единичны. Официально Тойота объявила, что причина в ковриках, попадающих под педаль. Но мало кто знает, что на педали фирмы CTS было предписано устанавливать дополнительную металлическую пластину, способствующую гарантированному возврату педали в исходное положение. На педалях фирмы DENSO подобной доработки не предусмотрено.

Двигатели

Контрактный двигатель

Альтернативный капитальному ремонту вариант — покупка двигателя для свапа. Сейчас множество предложений японских моторов с малым пробегом, однако цена действительно хорошего ДВС начинается от 100 тыс. р. и выше. При этом нужно быть очень аккуратным и проводить тщательную диагностику покупаемого двигателя — моторы этой серии производятся уже более 20 лет.

Обязательно следует выполнять эндоскопию, чтобы определить состояние хона в цилиндрах, а также проверить наличие задиров. По возможности, следует оценить и состояние нижней части двигателя — коленчатого вала и балансиров, а также общую чистоту мотора.

Это же подтверждают и слова одного из мастеров московского технического центра, специализирующегося на ремонте автомобилей Toyota:

Мнение эксперта
Сергей
Автомеханик СТО

2AZ-FE — мотор сложный, поэтому выбирать между капитальным ремонтом и свапом стоит тщательно. Мы рекомендуем все же ремонтировать мотор, или хотя бы снять его и вскрыть, чтобы понимать объем работ. Так надежнее.

Мощность двигателей Toyota RAV-4

Мощность силовых агрегатов зависит от поколения автомобиля, рынка сбыта кроссовера и объема цилиндров:

На 1-м поколении использовались агрегаты 3S модификаций FE и GE, развивавшие 135 и 178 л. с. соответственно. Версия с улучшенными характеристиками оснащалась головкой блока, созданной конструкторами мотоциклетной компании Yamaha. Небольшой партией был изготовлен RAV4 EV, оснащенный 67-сильным электромотором и никель-металлогидридной батареей.
На 2-й генерации, поставлявшейся в Россию, устанавливались моторы мощностью 150 и 161 л. с. На внутреннем рынке Японии реализовывались кроссоверы с 1,8-литровым агрегатом 1ZZ, развивавшим 123 л. с. Для Европы и Северной Америки предлагалась модификация с 116-сильным дизелем D-4D, оснащенным системой регулируемого наддува.
На 3-м поколении использовались моторы мощностью от 150 до 184 л. с., для рынка США производилась модификация с 2,5-литровым бензиновым агрегатом, развивавшим 220 л. с. Для РФ предлагались специальные модификации с двигателями объемом 2 и 2,4 л (148 и 180 сил соответственно). Снижение отдачи позволило перевести автомобили в льготные категории по налогу. Специально для США была создана модификация с 6-цилиндровым V-образным агрегатом 2GR-FE, развивавшим 272 л. с.
На 4-й генерации использовались только рядные бензиновые моторы объемом 2 и 2,5 л, в производственную линейку вошел дизель 2AD с системой наддува и промежуточным охладителем воздуха. Отдача агрегатов с искровым зажиганием составляла 150 и 180 л. с., двигатель с воспламенением от сжатия развивал 122 или 148 л. с.
На 5-м поколении, выпускающемся с 2018 г., используются агрегаты мощностью 149 и 199 л. с. (2 и 2,5 л соответственно). Для ряда рынков предлагается версия PHEV с гибридной силовой установкой, развивающей в комбинированном режиме работы до 302 л. с.

Мощность двигателя зависит от поколения автомобиля.

Обслуживание вариатора Тойота Рав4

Самое важное, что следует учитывать – расходники к вариатору привязаны не к модели/марки автомобиля, а к модификации CVT. Часто водители интересуются, какое трансмиссионное масло нужно лить в коробку, какие фильтры лучше всего ставить

В первую очередь нужно узнать модель, модификацию установленного на автомобиль вариатора. Узнать это можно по специальной табличке, которая есть в каждом автомобиле с CVT, включая Тойота Рав4. Как правило, отметка размещена на дверной стойке. В Россию поставляли авто с 2.0 литровым двигателем, поэтому в нем может быть, как и K111, так и K111F, все зависит от типа привода.

Что касается жидкости ATF, то в эту коробку рекомендовано заливать только оригинальный и качественный продукт – Toyota CVT Fluid TC/FE. Фильтр, установленный в поддоне узла (в металлическом корпусе), во время первой смены трансмиссионного масла можно не менять. Его достаточно промыть, но уже следует установить новый экземпляр в момент последующего обслуживания и замены масла в коробке. Его каталожный номер – 35330-0W040 с пометкой «Made In USA» или «Made in Japan». Прокладка поддона обозначается индексом 35168-20010. В общей сложности водителю потребуется около 9 литров трансмиссионной жидкости, чтобы осуществить её полную замену. Производитель рекомендует менять масло раз в 60 тысяч километров пробега.

Но нужно учитывать, что рекомендации даны без учета характера и стиля вождения. Эта цифра, высчитанная для автомобилей, эксплуатирующихся в «идеальных условиях». Ели учесть, что вариатор – коробка «нежная», сугубо для спокойной езды, то любые движения в стиле старт-стоп, буксировка, покорение бездорожья уже являются для нее ненормальной средой эксплуатации. По возможности регламентированную периодичность замены масла следует сократить до 35-40 тысяч километров пробега. Как говорилось выше, ремень, состоящий из металлических пластин, желательно каждый раз осматривать одновременно с заменой жидкости ATF и по возможности чаще менять. Если он начнет разрушать конуса – одна из самых дорогостоящих частей вариатора, – то придется потратиться на их замену, а это намного дороже, чем стоимость нового экземпляра. Конуса не шлифуют, а обычно меняют новыми изделиями.

Технические характеристики

1AZ FE — четырёхтактный, бензиновый силовой агрегат, четыре цилиндра которого размещены в один ряд имеет следующие технические данные:

Производитель Shimoyama Plant и Kamigo Plant;
серийный выпуск происходил с 2000 по 2012 годы;
БЦ и ГБЦ выполнены из алюминиевого сплава;
точный объём ДВС 1AZ FE — 1998 куб., сантиметров;
мощность рассматриваемого мотора в зависимости от настройки ЭБУ при 6000 оборотов мин., от 145 до 150 л., сил;
пиковый крутящий момент при 4000 оборотов мин., 190 Нм;
вес данного мотора 131 кг;
питание — инжекторное, впрыск регулируемый электроникой;
степень сжатия камеры сгорания 9.6:1, 9.8:1 в зависимости от электронной настройки;
зажигание DIS, отдельная катушка на каждый цилиндр;
впускной коллектор изготовлен из полимерных материалов, выпускной коллектор изготовлен из стали, с помощью сварки;
система ГРМ — DOHC, 16 клапанов, на впускном валу установлен фазорегулятор, на выпускном валу нейтрализатор отработанных газов;
цилиндры ДВС работают по порядку 1, 3, 4, 2;
двигатель соответствует европейским стандартам — Евро 4;
длина хода поршня равна диаметру цилиндров, и составляет 86 мм, такие ДВС называют квадратными, они отличаются особой надёжностью и выносливостью;
поршни алюминиевые, изготовлены способом литья, юбки для прочности имеют полимерное покрытие;
коленчатый вал из кованной стали, имеет полимерное зубчатое колесо, предназначенное для валов балансировки;
рабочая температура 95C;

Слабые места двигателя 1AZ-FE

Топливный насос;
Впускной коллектор;
Головка блока цилиндров.

Слабые места более двигателя 1AZ-FE подробно…

Топливный насос изнашивается на отечественном бензине.

Впускной коллектор пластмассовый. Очевидно тонко просчитав рабочие условия двигателя, а также прочностные физико-механические свойства и конечно же дешевизну производства коллектор сделали пластмассовым. Но где тонко там и рвется, тем более с учетом времени в годах и суровых климатических условий, коллектор может о себе напомнить и попросить отремонтировать его или заменить.

Одним из слабых мест на моторе 1AZ-FE является головка блока цилиндров. Во первых, она не ремонтопригодная, во вторых от малейшего перегрева происходит вытягивание резьбового соединения, соответственно появляются зазоры между головкой и блоком. Проблема с резьбой полностью решена на движках выпускаемых с 2007 года.

Поколение I (05.1994 — 04.2000 г.в.)

В первоначальном варианте кузов автомобилей имел три двери, а с 1995 года начали выпускать 5-дверные кузова, которые и получили наибольшее распространение в России.

Автомобиль оснащался как четырехступенчатой автоматической, так и пятиступенчатой механической коробками передач, и имел либо передний, либо полный (4WD) привод в различных комплектациях. Среди линейки силовых агрегатов отсутсвовал дизель. Двигатели тойота Рав 4 первого поколения были только бензиновые
:

3S-FE, объем 2.0 л, мощность 135 л.с.;
3S-GE, объем 2.0 л, мощность 160-180 л.с.

Прекрасные технические характеристики сочетались в них с хорошей экономичностью по расходу топлива – 10 л/100 км.

Модификации ДВС первого поколения AZ

Первое поколение данного семейства не имело большого количества модификаций, их было всего две:

1AZ FE — базовый, основной мотор семейства, степень сжатия камер сгорания 9.6:1 и 9.8:1, зависит она от настройки параметров ЭБУ. Мощность мотора от 145 до 150 л., сил, при 6000 оборотов мин. Выпускалась данная модель с 2000 по 2012 год.
1AZ FSE(D4), двигатель идентичный 1AZ FE, разница между модификациями в применении непосредственного впрыска топлива. Степень сжатия зависит от настройки электроники 9.8:1, 10.5:1 и 11:1. Мощность данного силового агрегата 150 — 155 л., сил, при 6000 оборотов мин.

Какие вариаторы ставят на Toyota RAV4

Компания Toyota уникальна в том плане, что на свои автомобили, включая Lexus, устанавливает исключительно коробки от производителя Aisin. Это машиностроительное предприятие, специализирующееся на изготовлении трансмиссий к транспортным средствам. Японская компания, зависимая от Toyota, но не подконтрольная ей напрямую. Примерно только 42% акций Aisin принадлежит как раз таки Toyota. В целом, довольно надежный и известный производитель коробок передач, входящий в так называемую «большую тройку» — ZF, Borg-Warner, Aisin. Трансмиссии от Aisin можно встретить на многих конкурентных Тойота марках авто. В компании решили поощрять поставки фактически собственных коробок передач на чужие конвейеры.

Японский производитель известен своим консерватизмом, поэтому руководящие лица компании решили приобрести вариаторную коробку у Jatco, немного переделать её и адаптировать под технические характеристики RAV4. Многие конструктивные детали, например металлические ремень или цепь, и сегодня являются взаимозаменяемыми, то есть, можно использовать эти экземпляры с вариатора одного производителя и использовать их на бесступенчатой коробке другого изготовителя. К установке CVT на Рав4 шли медленно и осознанно, сперва испытав эту функциональную КПП на других моделях. После удачного испытания на Verso, Avensis, Opa, было принято решение собрать кроссовер с полным приводом и двухлитровым бензиновым мотором.

Модификация вариатора на Toyota RAV4 – Aisin K111/K111F. Трансмиссию долгое время обкатывали на автомобилях, которые предназначены для внутреннего рынка. Только после пяти лет эксплуатации автомобилей с Aisin K111/K111F Тойота вышли на международную арену. Все вариаторы разделены на условные группы, каждая группа ориентирована на определенный крутящий момент. Модификация K111/K111F входит в «сотую» серию, произведенную под 2.0 и 2.4-литровые моторы. Разница между K111/K111F только лишь в том, что индекс F указывает на предназначенность полноприводным машинам.

Гнет ли клапана в моторе при проблемах с ГРМ?

Эта модель агрегата оснащается цепью, и многие автомобилисты считают данную систему неубиваемой. Но проблема в том, что перескок цепи станет серьезной неприятностью. При снятии клапанной крышки после такой проблемы вы удивитесь, насколько разрушена система ГБЦ. На высоких оборотах не просто загибает клапана, а разрушает всю головку без шанса восстановления.

Цепь 1az-fe

Еще одна проблема – такие моторы не слишком долго ходят после ремонта. Само восстановление непростое, так как специфические размеры под ключ и необычные заводские требования зажатия деталей создают проблемы. Чего стоит только момент затяжки шатунов, который должен точно соответствовать заводскому мануалу. Также непрост подбор поршней, особенно, если нужны ремонтные размеры. Если речь идет о капиталке, часто проще найти контрактный мотор.

Конструкция силового агрегата Тойота

Блок двигателя 1az-fe

Важно следить за условиями эксплуатации и обеспечивать хорошее обслуживание

Коробки передач для двигателя 1AZ

Отличия 1аз-фсе от 3с

Отличия серии AZ от S есть в конструкциях этих агрегатов, а также в материалах. Рубашка охлаждения в моторах серии AZ открытая — «Open Desk». Открытая означает, что цилиндры охлаждаются тосолом или антифризом со всех сторон.

Все каналы сделаны в движках AZ сквозными. Это значительно упростило изготовление. Если в серии S некоторые каналы охлаждения сделаны глухими и использовали песчаные стержни, когда их отливали, то теперь этого всего не нужно. Новые двигатели начали отливать под давлением.

Центр двигателя тоже был сильно изменен. Коленвал от вертикальной оси сместили на 1 см. Такое смещение называют дезаксажем.

Почему двигатель считается одноразовым?

Некоторые двигатели, в том числе и серии AZ имеют тонкие стенки блока цилиндров. Это не позволяет делать капитальный ремонт путем расточки и установки гильз.

Так как БЦ не рассчитан на ремонтные размеры, то он является одноразовым.

ГРМ или Цепь

В двигателям серии S приводом газораспределительного механизма являлась цепь. А в новых, для того времени, автомобильных силовых агрегатов начали делать ременный привод ГРМ.

Другие конструктивные незначительные изменения конструкции ДВС предыдущей линейки:

Приводом дополнительных заслонок сделали вакуумный сервопривод и электромагнитный клапан. Диаметры проходных каналов увеличили, что продлевает ресурс, стенки не забиваются сажей.
Начали устанавливать электронный дроссель меньший по размерам. Датчики не требуют регулировки, они скрыты от глаз.
Конструкция топливной рейки упростилась. Теперь она имеет только одно технологическое отверстие.
Начали монтировать топливный насос высокого давления (ТНВД) нового образца. В нем сделали один клапан, не разборный. Для сальника сделали пружину, это позволило устранить течь топливного насоса. Но межремонтный период насоса от этого сильно не увеличился.

Автомобили с ДВС 1AZ FE

С начала производства рассматриваемый двигатель использовался на таких автомобилях:

С ноября 2003 по февраль 2009 года на Toyota Avensis Verso второго поколения, рестайлинг, минивэн.
С августа 2001 по сентябрь 2003 года на Toyota Avensis Verso второго поколения, минивэн.
В России с августа 2011 по ноябрь 2014 года на Toyota Camry восьмого поколения, седан, кузов XV50.
В Юго-Восточной Азии с июля 2004 по сентябрь 2006 года на Toyota Camry шестого поколения, рестайлинг, седан, кузов XV30.
С июля 2001 по сентябрь 2006 года на Toyota Camry шестого поколения, седан, кузов XV30.
С октября 2003 по январь 2009 года на Toyota Picnic второго поколения, рестайлинг, минивэн, кузов XM20.
С марта 2001 по сентябрь 2003 года на Toyota Picnic второго поколения, минивэн, кузов ХМ20.
В России с сентября 2008 по апрель 2010 года на Toyota RAV4 третьего поколения, рестайлинг, suv, кузов ХА30, Россия
С ноября 2005 по декабрь 2008 года на Toyota RAV4 третьего поколения, suv, кузов ХА30, Россия.
С августа 2003 по декабрь 2005 года на Toyota RAV4 второго поколения, рестайлинг, suv, кузов СА20, Россия.
С августа 2003 по декабрь 2005 года на Toyota RAV4 второго поколения, рестайлинг, suv три двери, Россия.
С мая 2000 по август 2003 года на Toyota RAV4 второго поколения, suv три двери, кузов СА20, Россия.
С мая 2000 по август 2003 года на Toyota RAV4 второго поколения, suv, кузов СА20, Россия
С ноября 2005 по декабрь 2008 года на Toyota RAV4 третьего поколения, кузов ХА30, Европа.
С августа 2003 по декабрь 2005 года на Toyota RAV4 второго поколения, рестайлинг, suv, три двери, ХА20, Европа.
С августа 2003 по декабрь 2005 года на Toyota RAV4 второго поколения, рестайлинг, suv, ХА20, Европа.
С мая 2000 по август 2003 года на Toyota RAV4 второго поколения, suv, три двери, кузов ХА20, Европа.
С мая 2000 по август 2003 года на Toyota RAV4 второго поколения, suv, кузов ХА20, Европа.
В Америке с мая 2000 по июль 2003 года на Toyota RAV4 второго поколения, suv, кузов СА20W.

О двигателях для Toyota RAV4

Двигатель Toyota 1ZZ-FE/FED/FBE 1.8 л Семейство моторов 1ZZ вышло в 1998 году, и заменило устаревшие двигатели серии «А». В частности 1ZZ пришел на смену 7А, но уже с облегченным алюминиевым блоком цилиндров и гильзами из чугуна. Ременной привод ГРМ сменили на цепь. В двигателях появилась система ИФГР на впуске VVTi. Шатуны применены кованные, плюс облегченные клапаны, а в целом мотор получился длинноходным и низовым, что отлично подошло для североамериканского рынка.

К самым частым недостаткам причисляют жор масла, обусловленный несовершенством маслосъемных колец, но после 2005 года этот минус убрали.

Также для 1ZZ характерны стуки и шум из-за растяжения цепного привода ГРМ.

Плавающие обороты можно убрать промыв блок заслонки дросселя и клапана ХХ.

При возникновении вибрации нужно обратить внимание на заднюю подушку агрегата. По заявлению производителя двигатель 1ZZ не ремонтопригоден, а его ресурс не превышает 200 тысяч километров

По заявлению производителя двигатель 1ZZ не ремонтопригоден, а его ресурс не превышает 200 тысяч километров. 4-

Двигатель Toyota 1AZ-FE/FSE 2.0 л

Семейство двигателей Toyota AZ возникло на рынке в 2000 году и сменило на посту серию «S».

В частности, двигатель 1AZ-FE/FSE стал преемником популярного 3S-FE/FSE, но в отличие от предшественника не имел много модификаций.

В новых моторах появился легкий алюминиевый БЦ, установлена система изменения фаз распределения газа на впуске VVTi и электронная дроссельная заслонка, а на модификации FSE применен прямой впрыск горючего. Чтобы снизить нагрузки на гильзы, ось цилиндра сместили относительно оси коленвала.

Для Toyota 1AZ-FE/FSE 2.0 характерны срывы резьбы в блоке крепления ГБЦ.

Также часто возникают вибрации на ХХ, что является особенностью мотора.

Если двигатель дергается, пришла пора чистить заслонку дросселя и нагар в коллекторе впуска.

Также характерен для версий Toyota 1AZ-FE/FSE 2.0 для японского рынка перегрев, что повлечет за собой потерю геометрии кузова и замену двигателя на контрактный. 4-

Двигатель Toyota 2AR-FE/FSE/FXE

Силовой агрегат 2AR-FE появился в 2008 году и заменил 2,4-лмитровый 2AZ-FE. Алюминиевый БЦ получил тонкие гильзы из чугуна, коленвал с 8 противовесами смещен на 10 мм к выпуску и задействует два вала-балансира. Облегченные поршни получили плавающий палец.

ГБЦ на два вала установлена на трехслойную металлическую прокладку и имеет гидрокомпенсаторы. Применена система ИФГР на два распредвала Dual-VVTi. В ГРМ применен однорядный цепной привод.

Ввиду довольно неплохой конструкции двигателя 2AR-FE агрегат не имеет явных болезней или конструктивных особенностей.

Иногда случаются течи помпы, и на холодную стучит муфта VVTi.

В целом мотор одноразовый, но при этом надежный. 4

Двигатель Toyota 2GR-FE/FSE/FXE/FZE 3.5 л

Силовой агрегат 2GR разработали в 2005 году на базе 4,0-литрового 1GR для замены 3MZ-FE, уменьшив ход поршня до 83 мм. Алюминиевый БЦ получил чугунные гильзы, угол развала цилиндров 60 градусов, легкие Т-образные поршни и кованые шатуны.

В двигателе применен цепной привод ГРМ, гидрокомпенсаторы и система ИФГР на валах Dual-VVTi на впуске и выпуске.

К рядовым неисправностям причисляют утечку масла из-за резиновой части масляной трубки, быстро выходящей из строя.

При запуске может раздаваться шум и треск, что свидетельствует о неисправности муфты VVTi и считается особенность мотора.

При снижении оборотов ХХ нужно чистить заслонку дросселя.

На первых версиях двигателя быстро ломались катушки зажигания, а каждые 50-70 тысяч километров начинает течь помпа. 4

Toyota 1ZZ-FE/FED/FBE 1.8

Toyota 1AZ-FE/FSE 2.0

Toyota 2GR-FE/FSE/FXE/FZE 3.5 л

Tianjin FAW Toyota Engines Plant No. 1 Toyota Motor Manufacturing West Virginia Shimoyama Plant

Kamigo Plant Shimoyama Plant

Kamigo Plant Toyota Motor Manufacturing Alabama

Kamigo Plant Shimoyama Plant Toyota Motor Manufacturing Alabama Toyota Motor Manufacturing Kentucky Toyota Motor Manufacturing West Virginia

Источник

Отличия 1аз-фсе от 3с

Почему двигатель считается одноразовым?

ГРМ или Цепь

Другие конструктивные незначительные изменения конструкции ДВС предыдущей линейки:

Приводом дополнительных заслонок сделали вакуумный сервопривод и электромагнитный клапан. Диаметры проходных каналов увеличили, что продлевает ресурс, стенки не забиваются сажей.
Начали устанавливать электронный дроссель меньший по размерам. Датчики не требуют регулировки, они скрыты от глаз.
Конструкция топливной рейки упростилась. Теперь она имеет только одно технологическое отверстие.
Начали монтировать топливный насос высокого давления (ТНВД) нового образца. В нем сделали один клапан, не разборный. Для сальника сделали пружину, это позволило устранить течь топливного насоса. Но межремонтный период насоса от этого сильно не увеличился.

Моторы Рав 4 3 поколения

Toyota RAV4 3 поколение (2-й рестайлинг) Toyota Rav 4 3 поколения комплектовались бензиновыми двигателями 2.0 двух модификаций: 3ZR-FE и 1AZ-FE. Ещё кроссовер агрегировали бензиновым 2.4 2AZ.

Двигатель Рав 4 2.0 1AZ

Двухлитровый мотор Тойота Рав 4 серии 1AZ-FE устанавливался в период с декабря 2008 по апрель 2010 года. Параметры Rav4 2.0 1AZ c четырехступенчатой АКПП и полным приводом:

мощность – 152;
максимальный крутящий момент – 194;
объем – 1998;
степень сжатия – 9,8;
разгон с ноля до ста – 12;
предел скорости – 175;
впрыск топлива – распределённый DOHC, VVT-i;
привод газораспределительного механизма – цепной;
расход в городском, загородном и смешанном цикле – 11,6; 7,4; 9,0;
ресурс при хорошем обслуживании более 300 тыс. км.

2.0 1AZ-FE под капотом Рав 4 Но случаются и характерные поломки:

срыв крепежных болтов головки блока цилиндров (на пробегах далеко за 300 тыс. км);
растягивание приводной цепи ГРМ;
увеличенный расход масла;
неполадки в системе прямого впрыска.

Мотор 2.4 2AZ

Toyota Rav 4 3 поколения в комплектации 2.4 AT Престиж Long оснащался силовым агрегатом 2AZ-FE в сочетании с четырехступенчатой АКПП. Четырехрядный ДВС имеет следующие характеристики:

мощность – 170;
максимальный крутящий момент – 224;
объем – 2362;
степень сжатия – 9,8;
разгон с ноля до ста – 10,6;
предел скорости – 180;
параметры – распределённый DOHC, VVT-i, в приводе ГРМ используется цепь;
расход в городском, загородном и смешанном цикле – 12,6; 7,9; 9,6.

Заводом изготовителем допускается «жор» масла до 1 литра на 1000 км. Среди минусов ДВС 2.4 2AZ выделяются:

срыв крепежных болтов ГБЦ (на очень больших пробегах);
повышенное потребление масла;
короткий срок службы цепи ГРМ;
подверженность перегреванию при долгосрочном нахождении в пробках или движении на низкой скорости;
незначительные, но неприятные проблемы – течь помпы, выход из строя обгонной муфты генератора, поломка пластмассовых шестерен балансировочных муфт, разрушение крепежных подушек генератора,

Конструкция силового агрегата Тойота

Коробки передач для двигателя 1AZ

Тюнинг и доработка двигателя 1AZ-FE

Двигатели

Двигатели

Контрактный двигатель

Мощность двигателей Toyota RAV-4

Обслуживание вариатора Тойота Рав4

Технические характеристики

Слабые места двигателя 1AZ-FE

Поколение I (05.1994 — 04.2000 г.в.)

Модификации ДВС первого поколения AZ

Какие вариаторы ставят на Toyota RAV4

Гнет ли клапана в моторе при проблемах с ГРМ?

Конструкция силового агрегата Тойота

Коробки передач для двигателя 1AZ

Отличия 1аз-фсе от 3с

Почему двигатель считается одноразовым?

ГРМ или Цепь

Другие конструктивные незначительные изменения конструкции ДВС предыдущей линейки:

Автомобили с ДВС 1AZ FE

О двигателях для Toyota RAV4

Отличия 1аз-фсе от 3с

Почему двигатель считается одноразовым?

ГРМ или Цепь

Другие конструктивные незначительные изменения конструкции ДВС предыдущей линейки:

Моторы Рав 4 3 поколения

Двигатель Рав 4 2.0 1AZ

Мотор 2.4 2AZ

Похожие записи:

Похожие записи:
