Двигатель toyota 2az fe 2.4 л. технические характеристики, масло, ресурс, частые проблемы

Проблемы и типичные неполадки моторов линейки 2AZ

Особые серии этого двигателя не показывали каких-либо серьезных неполадок в течение своего усредненного ресурса в 300 000 км. Затем разваливается весь мотор постепенно, и проводить капитальный ремонт нет никакой возможности. Начало проблем считается лучшим временем для поиска мотора для свапа.

Есть несколько важных особенностей работы двигателя:

на холостых оборотах агрегат вибрирует, это конструктивная особенность модели;
при движении часто наблюдается эффект тряски, особенно на малых оборотах;
форсунки с удовольствием засоряются, чистка стоит довольно дорого;
электронная дроссельная заслонка нередко требует обслуживания на сервисе;
мотор троит на холодную, это лечится только реставрацией топливной системы;
приходится регулярно менять маслосъемные кольца (колпачки), чтобы избежать перебоев в работе.

И если подергивания на холостых являются просто конструктивной особенностью, то остальные минусы можно назвать недоработкой инженеров. Не очень надежная система ТНВД, простой, но дорогой в обслуживании VVT-i – все это усложняет ремонт и эксплуатацию. К тому же, цена запчастей высокая. Замена форсунок, к примеру, станет неподъемной задачей для многих владельцев Авенсис.

Особенности конструкции

Пробный в своей серии двигатель 1AZ FE имеет весьма оригинальную для своего времени конструкцию:

крышка клапанная – выполнена из алюминиевого сплава, усиленного магнием;
головка блока цилиндров – впускные каналы падающего типа, камера сгорания шатровая, обводной канал охлаждения под выпускными каналами;
блок цилиндров – облегченный, в заготовке имеются насечки перед отливкой чугунной гильзы, в постели коленвала появились воздушные каналы;
охлаждающая система – для смещения циркуляции антифриза в верхний уровень в полостях блока имеются дефлекторы;
ШПГ – шатуны изготовлены порошковым методом, юбки поршней покрыты полимером, а на торцах изготовлены клиновые вытеснители;
коленвал – изготовлен по методу ковки, а галтели упрочнены накаткой;
фазокрутилка VVTi – цепной привод предусмотрен для обоих распредвалов, а муфта фазного регулирования стоит на впускном валу;
привод ГРМ – шаг звена цепи 8 мм, шум снижается натяжителем;
навесное – пластиковый впускной коллектор и стальной сварной выпускной каткатализатор.

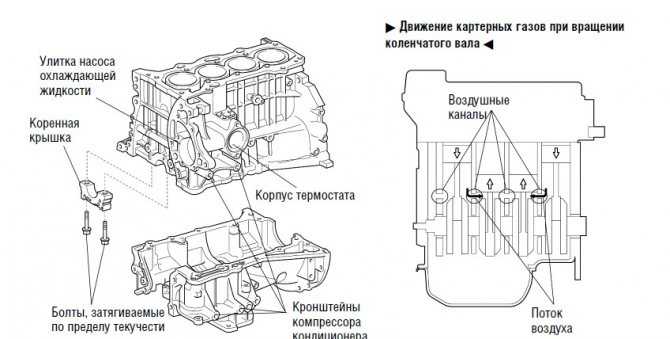

Блок цилиндров с картером 1AZ-FE

Расположение коллекторов

Дно поршня дополнительно охлаждается маслом, разбрызгиваемым специальными форсунками в теле блока цилиндров. В качестве охлаждающей жидкости производитель рекомендует концентрат Toyota Genuine SLLC, который разводится водой в пропорции 1:1. Коллекторы расположен в обратном порядке – впускной позади мотора, выпускной спереди.

Прокладка ГБЦ

Топливная система замкнутого цикла без возвратной линии, угольный адсорбер встроенный. Каждая свеча оснащена собственной катушкой, с конвейера движки комплектуются иридиевыми свечами IFR6A-11 производителя NGK. Межэлектродный зазор 1,1 мм у них выставлен на заводе, не регулируется в дальнейшем. В моторе использован генератор 12 В/100 А.

Характерные неисправности

Учитывая такое количество недостатков, легко предположить характерные неполадки двигателя:

Проблемы с ГБЦ

Все моторы первой версии имели одну и ту же проблему. 2AZ FE подвержен болезни моторов 80-х годов. Двигатель перегревается, ГБЦ становиться домиком, при этом резьба болтов крепления головки вытягивается из БЦ. После этого происходит разгерметизация, утечка антифриза со всеми последствиями.

Изначально эту проблему не лечили, блок выбрасывали и меняли на новый. Но когда стало ясно, что данная поломка вопрос времени, Тойота изобрела ремонтный комплект болтов с резьбой 30 мм., вместо прежних 24 мм. Замена болтов решала проблему. Позже была изменена конструкция рукавов охлаждения, что предотвратила возможный перегрев в условиях тяжёлой эксплуатации.

Вибрации ДВС

На холостом ходу этом случается не редко. Прежде всего нужно проверить систему подачи топлива. Если не поможет, то причина может быть в клапане ХХ. Далее следует поменять опорные подушки мотора. Иногда, полностью устранить проблему вибрации не удаётся, такие особенности этого двигателя.

Загрязнен коллектор

Если мотор дёргается при нажатии на педаль газа, значит, скорее всего загрязнился коллектор для впуска горючей смеси. Его очистка обычно решает проблему. Причина может быть в кислородном датчике или проблемах с системой VVTi.

Плавают обороты

Плавающие обороты, неполадка характерная для моторов с клапаном EGR. Вопрос решается заглушкой системы и настройкой ЭБУ на работу без EGR.

Прочие неисправности

На данном двигателе много возможных неисправностей по причине малого ресурса отдельных деталей и механизмов:

цепь привода ГРМ рассчитана на 200 тыс., км., пробега. Однако известны случаи её выхода из строя на рубеже 150 тыс., км. Последствия этого, столкновение клапанов с поршнями, что может привести к дорогостоящему ремонту. Данную проблему легко предотвратить, достаточно обновить привод ГРМ через 100 тыс., км., пробега;
неисправности системы охлаждения могут привести к перегреву ДВС. Причина малый ресурс работы водяного насоса. Для предотвращения неприятностей достаточно через 50 тыс., км., установить новый водяной насос;
муфта шкива генератора имеет ресурс работы 100 тыс., км. Своевременная её замена предотвратить возможные неприятности;
после 150 тыс., пробега могут начаться проблемы с системой VVTi. Замена после 100 тыс., км., устранит возможные неполадки.

Главные преимущества агрегатов FSE и FXE серии 2AZ

Судя по отзывам, многие проблемы можно вылечить, благодаря наличию на рынке аналоговых запчастей. К примеру, можно поискать подушки ДВС, которые будут более мягкими, чем заводские. Это решает вопрос вибрации и делает поездку более комфортной.

Среди преимуществ также можно назвать систему охлаждения. При рабочей температуре в районе 95 градусов антифриз никогда не перегревается. Можно ехать на высоких оборотах и в сложных условиях, не опасаясь губительного перегрева мотора.

Менять масло можно 1 раз в 10 000 км, нет необходимости лить свежую смазку раньше. Алюминиевые блоки ходят долго, практически не изнашиваются. Поэтому срок службы при таком режиме обслуживания будет достойным.

Есть жалобы на лямбда-зонд, который сильно увеличивает расход топлива при поломке. Просто посмотрите заводской каталожный номер лямбда-зонда именно для вашей модификации и купите оригинальную деталь от Тойота. Любые аналоги не будут работать так, как оригинал.

Подавленное состояние

В отличие от
предшественника XV40,
интерьер «пятидесятки» Camry
выглядит солидно и, не
по боюсь этого слова, представительно. Правда и нарекания возникают вовсе не к
внешнему виду – к материалам. Подбирая людям подержанные машины, можно
наблюдать, как стремительно продавливается боковина водительского кресла с
пройденным километражем. К примеру, так выглядит сиденье через 25 ткм:

Через 100 ткм подушка кресла создает впечатление, будто машина прошла все 300 тысяч. Поэтому многим недовольным сиденье меняли по гарантии

Кстати говоря, вот так выглядит руль через 200 ткм:

Чаще всего владельцы Toyota Camry XV50 занимаются доработкой того, что
в авто бизнес-класса по идее должно быть нормальным. Я про шумоизоляцию. Дело
даже не в том, что много колебаний проходит в каюту с улицы. Просто со временем
гремучий пластик начинает издавать некрасивую «музыку», которую привыкли слушать
владельцы более бюджетных машин. Не в лучшем свете себя выставил и бардачок,
крепления которого ломаются от незначительного перегруза. В общем, оружие там
точно не повозишь – выпадет в самый неудачный момент перед глазами «гаишника».

Крепление фиксаторов бардачка хрупкое. Не стоит нагружать его тяжелыми предметами

Три столпа экономичности моторов рестайлинговой Камри 70

Нашему гаражному сообществу следует иметь в виду, что помимо трех столпов обусловленности замены движков, есть три столпа экономичности моторов обновленной Камри 70, которые заключаются:

При одинаковых с предыдущими движками мощностях, новые моторы обладают повышенной приемистостью, прежде всего, на средних оборотах, что позволяет им иметь повышенную разгонную динамику, которая, в свою очередь, приводит к топливной экономичности.
Использование дешевого 92-го бензина само собой уже является одним из факторов экономичности этих моторов.
И третий фактор экономичности, скажем так, обновленной Камри 70 — это наличие новых фамильных трансмиссий, а именно вариатора и 8-режимной автоматической коробки.

И не забывайте подписываться на наш Телеграм канал для получения новостей

Серия GR

Известный всем 1GR, пришедший на смену моторам серии UZ, стал основой для разработки менее объёмной версии с меньшим количеством цилиндров. Так на свет появился V6 2GR. Он заменил в линейке 3MZ-FE, а разработан был в 2005 году. Впервые под капотом Камри он появился примерно в то же время. Аналогично линейке AR, это алюминиевый блок с чугунными гильзами, только цилиндры располагаются не в один ряд, а в два, с углом развала порядка 60 градусов. Здесь также предусмотрена система Dual-VVTi, коллектор ACIS на впуске и возможные системы непосредственного впрыска в качестве опций. Камри практически на всех рынках имела комплектацию с базовым 3.5-литровым 2GR-FE с отдачей в 277 сил. Российская версия тоже имела такую мощность до поколения XV50, после чего мотор дефорсировали до 249 л.с. Это позитивно сказалось на продажах комплектации, так как на 277 сил налог больше, чем на 249.

Мотор Toyota Camry 2022 3.0 249 л.с. 2GR-FKS

Что до 2GR-FKS, то он используется только начиная с актуального поколения Камри XV70, где код FKE означает комбинацию между FXE и FSE, то есть, мотор работает по циклу Аткинсона с непосредственным впрыском. Разгон до 100 км/ч с таким двигателем может занимать всего 7.7 секунды, а для версии 2GR-FE – от 6.8 до 7.1 секунды, в зависимости от поколения. Расход из-за объёма достаточно большой: 14.3 литра 95 бензина в городе, 10.6 – если иногда выезжать на трассу, а также порядка 8.4 литра, если ездить только по скоростным магистралям.

Проблемы серии GR

Треск во время запуска двигателя «на холодную». Связан он с неприятными особенностями муфт VVTi. Решается простой заменой неисправных деталей, однако, хруст никак не влияет на ресурс.
Расход масла. Это связано с конструкцией масляной трубки, являющейся компонентом системы VVTi. Она составная, представляет собой конструкцию «металл-резина-металл», и средняя часть может давать течь. Решается заменой трубки, причём после 2010 года появилась цельная трубка из металла идентичных размеров.
Засоряющаяся дроссельная заслонка. Как и у всех двигателей, работающих в российских реалиях, она быстро засоряется, а значит, мотор начинает снижать обороты.
Течь помпы после 50-70 тысяч километров. Это, увы, особенность конструкции, решается простой заменой помпы.

Двигатель скорее надёжный, чем нет. При должном уходе он сможет пробежать более 300 000 километров. Капитальный ремонт изготовителем не предусмотрен, а значит, крупные поломки можно исправить только покупкой контрактного силового агрегата. Стоит помнить, что нужно вовремя и качественно обслуживать автомобиль. Только при таком условии он будет приносить положительные эмоции при эксплуатации.

Технические характеристики двигателей 2AZ-FSE и 2AZ-FXE

Данные агрегаты стали специализированными доработками версии FE и получили свои особые характеристики. В частности, была увеличена компрессия в цилиндрах, несколько изменена конструкция впрыска.

Можно выделить ряд общих технически характеристик для моторов:

Рабочий объем	2.4 л
Количество цилиндров	4
Количество клапанов	16
Впрыск топлива
Мощность двигателя	148-177 л.с.
Крутящий момент	200-220 Н*м
Топливо	бензин 95
Расход топлива (FSE) в городе	8-13 л /100 км
Расход топлива (FXE гибрид)	3.5-5 л / 100 км
Блок цилиндров	алюминий
Степень сжатия	11-12.5
Ресурс	300-350 тысяч км

Проблема в том, что FXE устанавливали на большой ряд автомобилей, и в каждом варианте были свои характеристики. Также за время выпуска мотора компания провела не менее четырех крупных модификаций, в которых игралась со степенью сжатия и мощностью двигателей. Поэтому заявлять более точно о характеристиках можно только при осмотре конкретного экземпляра силового агрегата.

Данный двигатель использовался на Toyota Avensis

2AZ FSE, за свою историю устанавливался только на Toyota Avensis, зато в разных странах и на разные модификации автомобилей, а именно:

В Японии с июля 2006 по февраль 2010 года на Toyota Avensis, второе поколение, рестайлинг, универсал, кузов Т250.
С июля 2006 по февраль 2010 года на Toyota Avensis, второе поколение, рестайлинг, седан, кузов Т250, страна Япония.
В Японии с декабря 2002 по октябрь 2006 года на Toyota Avensis второго поколения, универсал, кузов Т250.
В Японии с декабря 2002 по июнь 2006 года на Toyota Avensis второго поколения, седан, кузов Т250.
В Европе с июня 2006 по январь 2009 года на Toyota Avensis второго поколения, рестайлинг, универсал, кузов Т250.
В Европе с июня 2006 по январь 2009 года на Toyota Avensis второго поколения, рестайлинг, лифтбек, кузов Т250.
В Европе с июня 2006 по январь 2009 года на Toyota Avensis второго поколения, рестайлинг, седан, кузов Т250.
С февраля 2003 по декабрь 2006 года на Toyota Avensis, второе поколение, универсал, Т250, страна Европа.
С февраля 2003 по декабрь 2006 года на Toyota Avensis второго поколения, лифтбек, кузов Т250, страна Европа
В Европе с февраля 2003 по декабрь 2006 года на Toyota Avensis второго поколения, седан, кузов Т250.
В России с июня 2006 по сентябрь 2009 года на Toyota Avensis, второго поколения, рестайлинг, седан, кузов Т250.
С февраля 2003 по май 2006 года на Toyota Avensis второго поколения, седан, Т250, страна Россия.

Эксплуатационные особенности мотора 1AZ-FE

Многие путают данную серию с моторами 1ZZ. Двигатели с обозначением ZZ имеют меньший объем, построены специально для американского рынка и имеют намного меньше детских болезней. Рассматривая плюсы и минусы покупки нового силового агрегата AZ, вы найдете больше преимуществ. Но при выборе авто с хорошим пробегом, такой мотор может принести много неприятностей. Среди эксплуатационных особенностей стоит отметить такие черты:

продавцы нередко ремонтируют авто некачественно перед продажей, маскируют трещины на картере и другие проблемы;
среди минусов стоит отметить малый ресурс, как для силовых установок Toyota, это также большая неприятность;
дорогие комплектующие – еще один недостаток, при обслуживании даже оригинальный ремень генератора купить будет непросто;
высокие требования к сервису – масляный фильтр, масла, антифризы и другие расходники должны быть очень качественными.

1az-fe под капотом rav4

Но есть и значительные плюсы агрегата. В числе преимуществ – хорошая служба топливной системы, надежность системы ГРМ на малых пробегах. Многие владельцы авто в Восточной Европе устанавливают ГБО, и мотор не теряет свой ресурс. Достаточно поменять свечи и контролировать уровень масла. Вам не придется проводить более тщательную и дорогую диагностику для поддержания работоспособности силовой установки. Даже на плохом топливе обычно не возникает серьезных проблем.

Комплектации и цены

На российский авторынок японский автопроизводитель поставляет 8 разных комплектаций. Они отличаются техническими характеристиками (ТХ) и стоимостью.

Доступные:

«Классик». Переднеприводная модель, комплектуется базовым бензиновым мотором, 6-ступенчатой МКПП. Цена – 1 265 000 рублей.
«Стандарт». Доступны бензиновые и дизельные моторы с МКПП, АКПП и вариатором. Базовая комплектация включает 7 подушек безопасности, противотуманные фары, 17-дюймовое литье, обогрев зеркал и передних сидений, кондиционер, проигрыватель CD, опции USB, Bluetooth. Будущему владельцу обойдется от 1 400 000 до 1 600 000 рублей. Дизель дороже.
«Комфорт». Все опции предыдущей комплектации плюс камера заднего вида, круиз-контроль, 6-дюймовый дисплей. 1 543 000 руб.
«Комфорт Плюс». Дополнительно оборудована ксеноновыми фарами. Доступны все варианты двигателя, предложенные для четвертого поколения. На выбор – вариатор или автомат. Модель с вариатором обойдется в 1 617 000 рублей, с бензиновым мотором (2.5) и коробкой-автомат – 1 749 000 рублей.
«Элеганс Плюс». Отличается от предыдущей модификации кожаным салоном, системой электрического привода задней двери, кнопкой запуска двигателя. С бензиновым двигателем с вариатором – 1 730 000. Дизель с АКПП – 1 835 000 руб.
«Престиж Плюс». Топовая модель дополнена мониторингом слепых зон, парктроником, электрической регулировкой водительского кресла. Цена – от 1 841 000 рублей.

Расширенные модификации «Элеганс+», «Престиж+» имеют рейлинги на крыше. Двигатель бензиновый и дизельный, коробка передач – автомат или вариатор.

Двигатели

Линейка двигателей была представлена бензиновыми агрегатами рабочим объемом 1,8 л мощностью 125 л.с. (1ZZ-FE), 2,0 л – 150 л.с. (1AZ-FE и 1AZ-FSE – на праворульной версии) и 2,4 л – 167 л.с. (2AZ-FE). Кроме того был доступен и дизельный мотор 2,0 л мощностью 116 л.с. (1CD-FTV). Наибольшее распространение в России получили автомобили с бензиновым двигателем рабочим объемом 2,0 л и турбодизелем.

Все бензиновые моторы оснащены цепным приводом ГРМ. Цепь растягивается после 200-250 тыс. км. Как правило, первым сдается натяжитель цепи ГРМ.

Нередко после 100-150 тыс. км начинает подтекать прокладка крышки клапанов и свечных колодцев. После 150-200 тыс. км возможно увеличение расхода масла из-за задубевших маслосъемных колпачков.

2-х литровый атмосферник при нормальном техническом обслуживании и эксплуатации в обычных условиях ходит долго. Отдельные моторы отслужили 350-500 тыс. км без серьезных проблем. Но на «потасканных» экземплярах после 250-350 тыс. км встречаются случаи необходимости проведения капитального ремонта из-за износа поршневой группы. Отдельным владельцам при больших пробегах из-за некачественного масла или его несвоевременной замены пришлось столкнуться с «клином» движка: появился нагар и забились масляные каналы. Так же наблюдаются случаи вытягивания резьбовой части болтов из блока. В результате начинает уходить антифриз или появляются подтеки из-под головки блока.

Toyota RAV4 (2003-2006 гг.)

Муфта или клапан системы изменения фаз газораспределения VVT может потребовать замены после 200-250 тыс. км. На долголетие системы влияет качество моторного масла и регулярность его замены. В случае проблем с VVT на приборной панели высвечивается Check, падает тяга двигателя, увеличивается расход топлива, двигатель работает более шумно, и плавают обороты холостого хода.

Падение оборотов холостого хода ниже стандартных значений и вибрация сигнализируют о необходимости прочистки дроссельной заслонки и регулятора холостого хода. К данной процедуре нередко приходиться прибегать через каждые 60-80 тыс. км.

Насос системы жидкостного охлаждения двигателя служит более 100-150 тыс. км. Радиатор может потечь после 150-200 тыс. км. Стоимость нового оригинала от 15 до 25 тыс. рублей, аналога – от 3 до 10 тыс. рублей. При больших пробегах возможен отказ датчика температуры, отвечающего за включение вентилятора системы охлаждения.

Toyota RAV4 (2000-2003 гг.)

Катализатор сохраняет свою работоспособность до 200-250 тыс. км. Американские версии Тойота РАВ4 более требовательны к чистоте выхлопных газов, поэтому Check зачастую загорается раньше, чем на «европейцах». На дорестайлинговом RAV4 установлено два нейтрализатора, после 2003 года остался только один. Стоимость нового оригинального катализатора около 40-60 тыс. рублей, аналога – около 15-22 тыс. рублей.

После 150-200 тыс. км скорей всего придется заменить катушки зажигания. Стоимость аналога около 1 тыс. рублей. Стартер перестает срабатывать из-за подгорания «пятаков» втягивающего.

Дизельный двигатель имеет привод ГРМ ременного типа. Турбодизель, как правило, не доставляет проблем до 200-250 тыс. км. Далее может понадобиться замена топливных форсунок, чистка вакуумного клапана VRV пневмопривода управления турбиной и клапана EGR. Двухмассовый маховик с дизельным мотором не живет более 150-200 тыс. км. Стоимость нового маховика 26-49 тыс. рублей. Одномассовый маховик дешевле, но он существенно сокращает ресурс сцепления.

Ремонт и обслуживание

Обслуживание силового агрегата Тойота 2AZ-FE заключается в своевременной замене расходных материалов.

Масленый насос расположен в картере и приводится в движение дополнительной цепью. Регулировка клапанов на 2AZ — операция не простая. Не в каждом сервисе возьмутся за такую работу, а где это сделают правильно, попросят не маленькую сумму. Поэтому владельцы данной процедурой часто пренебрегают.

При появлении излишней вибрации и нарушении плавности работы мотора 2AZ-FE потребуется проверить состояние балансировочных валов. Они расположены в картере двигателя.

Ремонт двигателя серии 2AZ-FE требует значительных денежных вложений. При наблюдении износа отдельных элементов мотора, капиталка двигателя заключается в полной замене силового агрегата. Многие автовладельцы решают проблему путём приобретения контрактного мотора 2AZ-FE.

Замена цепи ГРМ

Замена цепи ГРМ на силовом агрегате 2AZ-FE осуществляется по мере износа основных элементов, входящих в газораспределительный механизм. Стоимость оригинального ремонтного комплекта очень высокая, поэтому рациональней использовать аналоговые варианты. Их цена может составлять от 3500 до 10000 рублей. Выпускаются японской фирмой OSK. Также потребуется приобрести моторное масло, масляный фильтр и герметик. Приобретение указанных материалов обойдется в три тысячи рублей. При выполнении замены цепи ГРМ в сервисных центрах, стоимость работы составит порядка 12000 рублей.

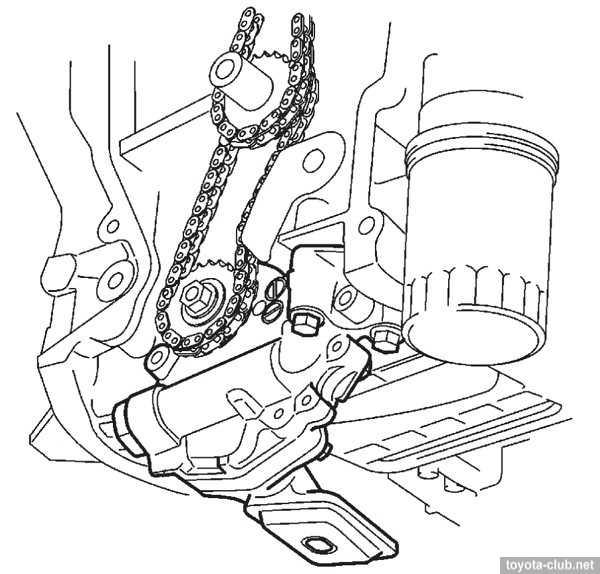

Гидронатяжитель цепи AZ. Изображение toyota-club.net

При замене цепи ГРМ требуется сопоставить все метки, предусмотренные в моторе 2AZ-FE. С их помощью выставляются следующие элементы по отношению друг к другу:

шкив коленвала с нулевой отметкой на лобовой части;
звездочки распределительного вала с крышкой подшипников распредвала;
звездочки впускного и выпускного распределительного вала.
