Описание устройства мотора 1ZRFE 1.6 литра

Этот мотор дебютировал в 2006 году на европейских бестселлерах компании Королла и Аурис. По конструкции это был классический представитель японского моторостроения того времени: литой алюминиевый блок цилиндров с чугунными гильзами и открытой рубашкой охлаждения, алюминиевая 16-клапанная ГБЦ с двумя распредвалами и оснащенная гидрокомпенсаторами, цепной привод ГРМ и система фазорегуляции типа Dual VVT-i на впускном и выпускном валах.

Впрыск топлива тут распределенный, а во впускном коллекторе находится система типа ACIS, которая изменяет длину впускного тракта в зависимости от режима работы силового агрегата. Благодаря электронной дроссельной заслонке ETCS-i этот агрегат легко вписывается в ЕВРО 5.

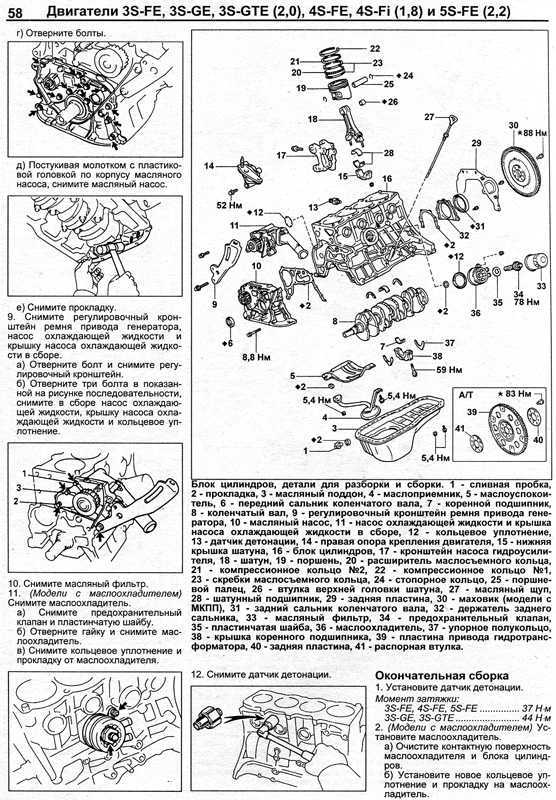

Мануал для любой модели Тойота вы сможете найти здесь

Конструкция двигателей линейки ZR подробно описана тут

Источник

Техническая часть

Двигатель 2-FE имеет длиноходную архитектуру: 88.3 миллиметров ход поршня, а также 80.5 миллиметров диаметр чугунной гильзы. Благодаря такой архитектуре мотор Тойота отличается экономичностью и завидной тягой с низких оборотов. Каждый распределительный вал силовой установки оснащен фазовращателями, привод ГРМ функционирует на основе цепи. Алюминиевый блок цилиндров позволил получить низкий вес силового агрегата – 97 килограмм. Головка блока цилиндров оборудована шестнадцатью клапанами – по четыре на каждый из четырех цилиндров. Мотор работает хорошо и прослужит в течение всего ресурса только при условии использования качественного масла. Зазор клапанов регулируется при помощи гидрокомпенсаторов.

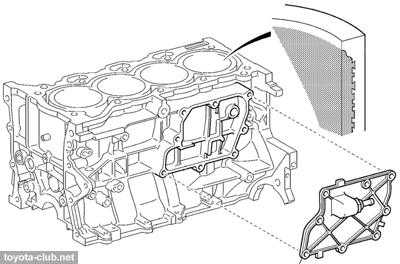

Блок цилиндров с чугунными гильзами и крепление натяжителя цепи

Технология Dual VVT-i позволяет изменять фазы открытия клапанов. В сочетании с системой Valvematic, динамически регулирующей высоту подъема клапанов, и технологией изменений длины впускного коллектора, используемые системы позволили мотору похвастаться рекордно низким уровнем потребления горючего.

Все такты двигателя осуществляются в течение одного оборота коленвала, благодаря чему при сравнительно высоком КПД 2 имеет низкий крутящий момент и трудно отзывается на дроссель. Благодаря устанавливаемому на агрегат компрессору можно реализовать 250 Н*м крутящего момента и 212 лошадиных сил практически не теряя заявленного ресурса.

ГРМ ZR

ГБЦ

Головка также из легких сплавов. Камеры сгорания конической формы. Здесь горючая смесь идет к центру и формирует возле свечи своеобразный вихрь. Это способствует быстрому, а главное — полному выгоранию смести.

1ZZ-двигатель имеет степень сжатия 10:1. Но агрегат отлично работает и на 92-м бензине. Японцы утверждают, что даже лучший бензин не приведет к какому-то росту показателей. В других моделях степень сжатия побольше, им нужен бензин получше.

Вместо традиционных седел клапанов из стали здесь используют седла из легких сплавов. Они изготовлены по уникальным технологиям и в четыре раза тоньше обычных, что отлично повлияло на охлаждение.

Механизм газораспределения – это всем знакомая 16-клапанная система. Более ранние варианты имели фиксированные фазы.

Японцы уменьшили вес клапана. Это позволило значительно снизить воздействие на клапанные пружины. Здесь снова можно видеть минимизацию потерь трения, а также увеличенный износ. Японские инженеры почему-то решили отказаться от регулировки клапанных зазоров при помощи шайб. Теперь в моторах стоят регулировочные толкатели.

Радикально изменился привод ГРМ. Теперь там применяется цепь с шагом в 8 мм. Это можно назвать преимуществом, однако цепь требует частых замен. И недостатки у нее вполне существенные. Цепь требует наличия гидронатяжителя, а это повышенные требования к маслу. Японские устройства не очень качественные, да и цепь имеет свойство растягивается.

Регламент обслуживания 2ZR-FE

Силовая установка достаточно капризна. Чтобы сохранить и продлить заявленный ресурс в 200000 километров следует систематично производить техническое обслуживание силовой установки. Своевременная замена расходников и умеренные нагрузки позволят не только сохранить ресурс агрегата, а также увеличить его.

Одним из важнейших расходников является моторное масло, двигатель очень капризен к качеству смазки, так как оснащен системой Dual VVT-i и гидрокомпенсаторами, неправильно подобранное или некачественное масло может вызвать проблемы с фазовращателями и гидротолкателями, а также несвоевременная замена может вызвать залипание клапанов VVT-i.

1. Проверку цепи Грм следует производить каждые 40 тысяч километров, а заменить ее нужно после 100000 километров пробега, также с цепью меняются все натяжители и ролики, если этого не сделать, то цепь после больших пробегов начнет брякать или вовсе перескочит, перескок цепи грозит встречей клапанов и поршней, так как силовая установка гнет клапана;
2. За свечами нужно следить раз в 20 тыс. км., во время проверок стоит почистить их и отрегулировать зазор, меняются свечи раз в 60 тысяч километров пробега, пренебрежение этим правилом может принести плачевные последствия — катушки зажигания могут выйти из строя;
3. Замену масла стоит производить раз в 10 тыс. км., если этого не делать, то могут возникнуть отложения в клапанах VVT-i, а также гидрокомпенсаторы выйдут из строя достаточно быстро;
4. Состояние приводных ремней навесного оборудования следует проверять каждые 50 тыс. км., при необходимости менять;
5. Охлаждающую жидкости рекомендуется менять каждые 4 года эксплуатации транспортного средства, состояние помпы следует проверять раз в 50 тысяч километров.

Механизм газораспределения 2ZR-FE. Привод осуществляется цепью

Дизельные двигатели

Если вы любите «подавить» педаль газа в пол, то, конечно же, следует обратить внимание на 177-сильный турбодизель объемом 2,2 литра. Он достаточно экономичный и обладает приличной динамикой. Разгон от нуля до 100 км/ч занимает 8,1 секунды

Разгон от нуля до 100 км/ч занимает 8,1 секунды.

Однако турбодизели объемом 2,0 и 2,2 л нередко заставляют бороться с пробоем прокладки под головкой блока. Кроме того, часто возникает проблема повышенного масляного аппетита. Алюминиевая конструкция блока и головки приводит к тому, что единственным эффективным путем устранения этих дефектов является замена двигателя! Так заявляет сам производитель. Стоимость контрактного двигателя – около 40 000 рублей. Тем не менее, некоторые сервисы готовы взяться за ремонт – в районе 20 000 рублей. Причина неисправности – небольшое оседание гильз цилиндров. В самом начале Toyota пыталась предотвратить поломку, снизив максимальную мощность. Однако этот шаг оказался неэффективным. Риск появления проблемы возрастает после 100-200 тыс. км пробега.

Помимо данного дефекта, в дизельных версиях с большими пробегами выходят из строя турбокомпрессор, форсунки системы Common Rail и двухмассовый маховик. Оба дизельных мотора используют дорогие и не поддающиеся ремонту форсунки DENSO.

Минимум проблем создает самый слабый дизель 1.4 D-4D с индексом 1ND-TV. Он имеет достаточный запас тяги и потребляет незначительное количество топлива. Высокой надежности удалось добиться за счет простой конструкции. Например, мотор лишен двухмассового маховика, который в большинстве дизельных двигателей требует замены уже через 150 000 км. Газораспределительный механизм приводится в действие прочной цепью.

К сожалению, в 2008 году электромагнитные форсунки Bosch заменили пьезоэлектрическими, которые не поддаются ремонту. Зато с восстановлением турбонагнетателя Garrett не будет никаких проблем. К недостаткам можно отнести появление сажевого фильтра после 2008 года. Но он не доставляет много неприятностей, в отличие от «сажевика» 2.2 D-CAT с вживленной в него 5-ой форсункой. По мнению многих механиков и владельцев 1.4 D-4D – самый лучший современный дизельный двигатель в своем классе.

3ZR-FAE

3ZR-FAE

The 3ZR-FAE

is a 2.0 L (1,987 cc) DOHC, 16-valve engine that was first used in 2007. It is Toyota’s first engine with the Valvematic variable lift intake system. Specifications

• Engine type : In-Line 4-cylinder DOHC 16-valve
• 144 bhp (107 kW) & 138 lb⋅ft (187 N⋅m) of torque
• Bore x Stroke : 80.5 mm × 97.6 mm (3.17 in × 3.84 in)
• Compression Ratio : 10.0:1
• 158 PS (116 kW; 156 hp) at 6200 rpm
• 144 lb⋅ft (195 N⋅m) of torque 4400 rpm

Applications

• Toyota Allion (ZRT261)
• Toyota Premio (ZRT261)
• (ZSA30/35) (Europe and Central America)
• (ZRT272)
• (ZGE21/22)
• Toyota Voxy (ZRR70/75)
• Toyota C-HR (2404/06) (US and Canada only)
• Toyota Harrier (Japan)

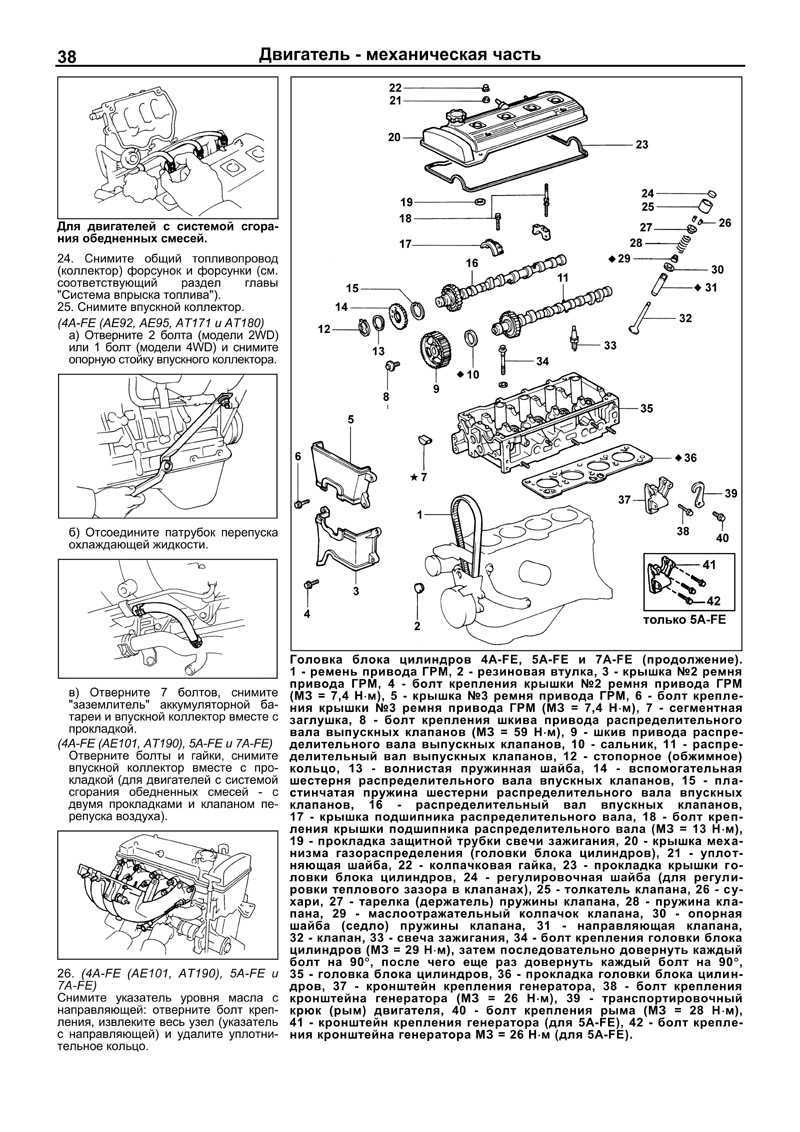

Двигатели 4A-FE (4A-GE, 4A-GZE) 1.6 л.

1. Объем двигателя, л – 1,6.
2. Мощность, л.с. – От 90 до 170.
3. Используемое топливо – бензин.
4. Расход, л/100 км – 8 – 13.
5. Количество клапанов – 4.

Двигатель 4А является одним из самых удачных для своего времени. В самом начале, это был карбюраторный экономный движок, для которого корпус Avensis был тяжеловат. В дальнейшем производитель поставил головку с 16, через небольшой промежуток времени – с 20 клапанами, усовершенствованную поршневую, принудительный впрыск топлива.

Модификации:

1. 4А-С – карбюраторный с восьмью клапанами мотор, мощностью 90 л.с. Ставился на автомобили для рынка Северной Америки в период с 1983 по 1986 год. Степень сжатия 9,3.
2. 4А-L – аналогичный движок для стран Европы, мощностью 84 л.с.
3. 4А-LC – специально для покупателей из Австралии, с уменьшенной мощностью до 78 л.с. Производился до 1988 года.
4. 4А – Е – двигатель с инжектором. Мощность до 78 л.с. Выпускали до 1988 года.
5. 4A-ELU – отличается от предыдущей модификации установленным катализатором и увеличенной мощностью, до 100 л.с.
6. 4A-F — карбюраторный двигатель с 16 клапанной головкой. Мощность 95 л.с. Производилась аналогичная версия с уменьшенным рабочим объемом до 1.5 л — 5А. Годы производства: 1987 — 1990.

4A-FE – отличается от предыдущего варианта принудительным впрыском топлива:

• 4A-FE Gen 1 – электронное управление подачи бензина, мощность двигателя 102 л.с;
• 4A-FE Gen 2 – двигатель с улучшенными распредвалами, оребренной клапанной крышкой. Мощность до 110 л.с;
• 4A-FE Gen 3 – последний мод этой серии. Улучшен впускной коллектор. Мощность повышена до 115 л.с. Двигатель выпускался до 2001 года. Этой силовой установкой комплектовались авто для Японии.

4A-GE – двигатель с впрыском MPFI:

• 4A-GE Gen 1 «Big Port» — установка выпускалась с 1983 по 1987 г. Комплектовалась впускным коллектором T-VIS. Мощность составляла до 124 л.с. Для стран с жесткими требованиями по экологии мощность специально уменьшили до 112 л.с;
• 2 4A-GE Gen 2 — вторая версия, степень сжатия повысилась до 10, мощность возросла до 125 л.с. Выпуск начался с 87-м, закончился в 1989 году;
• 4A-GE Gen 3 «Red Top»/»Small port» —модификация с уменьшенным впускным коллектором и увеличенной степенью сжатия до 10.3. Мощность составила 128 л.с. Годы производства: 1989-1992;
• 4A-GE Gen 4 20V «Silver Top» — четвертая генерация. Впервые установили 20 клапанов, систему изменения фаз VVTi, изменен впускной коллектор, повышена степень сжатия до 10.5. Изменения позволили увеличить мощность до 160 л.с. Производилась эта модификация с 1991 по 1995 год;
• 4A-GE Gen 5 20V «Black Top» — последний мод этого двигателя. Улучшена заслонка дросселя, облегчены поршни, доработан маховик. Степень сжатия достигла 11, Мощность подняли до 165 л.с. при 7800 об/мин. Силовой агрегат выпускали с 1995 по 1998 г.

4A-GZE — отличается от 4A-GE 16V установленным компрессором. Варианты:

• 1 4A-GZE Gen 1 — компрессорный 4A-GE с давлением 0.6 бар, нагнетатель SC12. Устанавливались кованые поршни. Впускной коллектор делали с изменяемой геометрией. Сжатие – 8. Мощность на выходе 140 л.с., Этот вариант выпускали с 86 по 90 год;
• 2 4A-GZE Gen 2 — давление компрессора увеличили с 0,6 до 0,7 бар. Улучшен впуск. Степень сжатия увеличена до 8.9. Изменения привели к повышению мощности до 170 л.с. Производились движки с 1990 по 1995 год.

Двигатели ранних модификаций встречаются редко. Несмотря на ремонтопригодность, они выработали свой ресурс. Агрегаты более поздних выпусков отличаются отменной надежностью. Повышенный расход топлива и иные неисправности связаны скорее с выходом из строя датчиков давления и температуры, загрязнением дроссельной заслонки. Не следует забывать о смене топливных фильтров, особенно при использовании некачественного бензина или долгого простоя авто с пустым баком.

Недостатком этой серии силовых установок можно считать высокий расход масла, до 1 л на 1000 км. При повышенном расходе меняют кольца и маслосъемные колпачки.

Ресурс установки 4А обычно не снижается ниже 300 000 км. пробега.

Для тюнинга нужно выбирать двигатели 4А – GE модификации. Для повышения мощности до 250 л.с. ставится прямоточный выхлоп, мощный компрессор, меняются валы для получения фазы 320, растачиваются каналы впуска и выхлопа, подлежит замене поршневая для достижения сжатия до 11 единиц и некоторые другие доработки. Максимальный тюнинг позволяет получить 400 и более л.с.

Особенности конструкции блока цилиндров

На 3ZR FAE используется алюминиевый блок цилиндров. Изготовление детали выполнено по технологии литья под высоким давлением. Тонкостенные гильзы, не имеющие возможности проведения капитального ремонта вплавлены прямо в корпус БЦ. Их неровная поверхность способствует слиянию металлов, что плодотворно сказывается на теплоотдачи и тепло отводе. Рубашка охлаждения БЦ, открытого типа, это значит что внешняя поверхность гильз соприкасается с охлаждающей жидкостью.

Расстояние между соседними цилиндрами составляет 7 мм., что исключает любую возможность проведения капитального ремонта блока цилиндров. Внутри блока находятся специальные масляные форсунки, они предназначены для охлаждения поршневой группы. Так же здесь находятся пять опор коленчатого вала. Легкосплавная алюминиевая конструкция БЦ, боится даже маленького перегрева, особенно сильно ему подвержены привалочные плоскости, соприкасающиеся с головкой блока.

Особенности конструкции ГБЦ

Материалом изготовления головки БЦ, является прочный алюминиевый сплав. Головка общая для всех четырёх цилиндров, в ней находятся основные узлы и детали газораспределительного механизма. ГРМ здесь, давно используемый DOHC, а вот конструкция его установки абсолютно новая, ранее не встречалась на японских моторах других серий. Особенность конструкции состоит в том, что оба распределительные валы, впускной и выпускной, устанавливаются в индивидуальные для каждого вала корпусы. А далее, два отдельных корпуса монтируются в ГБЦ.

Благодаря такой конструкции, стало легче обрабатывать детали ГБЦ, что уменьшило себестоимость и упростило общую конструкцию силового агрегата.

Механизм газораспределения оборудован гидравлическими толкателями. Что устраняет необходимость подбора стаканчиков, для регулировки зазора в клапанах. Выпускные и впускные клапаны установлены под углом 29 градусов. На ДВС с установленной системой Valvetronic от выпускного распределительного вала осуществляется привод вакуумного насоса тормозной системы.

Данный газораспределительный механизм обеспечен системой Dual VVTi. Это значит, что и впускной, и выпускной, газораспределительные валы обустроены системой изменения фаз газораспределения. Корректировка фаз выпускного вала осуществляется на сорок градусов, а впускного на пятьдесят пять градусов.

В дополнение к этому, для лучшей оптимизации газораспределительного механизма, на впускном валу используется система, контролирующая высоту и время подъёма впускных клапанов. Новая система Valvematic, в союзе с Dual VVTi, обеспечивают 3ZR FAE лучшие мощностные, экономические и экологические показатели.

Стоит ли покупать?

Toyota Auris, в целом, оправдывает свое название благодаря редко встречающимся неисправностям. С возрастом чаще подводят дизельные двигатели, поэтому бензиновые версии более предпочтительны. Цены на подержанные автомобили начинаются с отметки 300 000 рублей и заканчиваются на уровне 600 000 рублей. Что получаем взамен? Удобный и просторный салон, простое и интуитивно понятное управление бортовыми устройствами. К недостаткам можно отнести невзрачный дизайн и довольно дорогие запасные части. Аурис первого поколения — выбор автомобилистов, которые ценят надежность и безопасность.

Технические характеристики 1ZRFE

В настоящее время двигатель серии 1ZRFE производится в США и Китае, помимо Японии. Он имеет несколько модификаций и устанавливался на известные марки автомобилей Тойота. Но об этих двух вещах я расскажу позднее в специальных блоках.

А пока взглянем на таблицу технических характеристик.

Параметр двигателя серии 1ZR FE	Значение
Тип	Рядный
Максимальная мощность	124 лошадки
Количество цилиндров	4 шт
Количество клапанов	16 шт
Система газораспределения	DOHC
Крутящий момент	157 Нм
Год выпуска	2006 – наше время
Система питания	Впрыск
Степень сжатия	10,2 – 10,7
Экологический класс	Евро 5
Расход горючего по городу	8,9 л
Расход горючего по трассе	5,8 л
Ресурс двигателя	300 000 км

Масло, которое заливают в движок:

• 0W-20;
• 5W-20;
• 5W30;
• 10W-30.

Этот движок имеет литой блок цилиндров из алюминия. Рубашка охлаждения открытого вида. Система фазорегуляции – Dual VVT-i. Как на впускном, так и на выпускном валах одинакова.

Впрыск движка распределенный. Система ACIS во коллекторе впуска может менять длину тракта и подстраиваться под режим работы мотора. Благодаря такому поведению соблюдаются нормы экологического класса Евро 5.
