Что такое дифференциал в автомобиле и как он работает

Какие бывают дифференциальные типы?

Это тип дифференциала, который передает крутящий момент от двигателя одинаково на оба колеса. То есть сила тяги на правом колесе и сила тяги на левом колесе всегда одинаковы. Конечно, колеса могут вращаться с разной скоростью. Многие модели седанов, минивэнов и кроссоверов используют классический дифференциал. Он распределяет мощность двигателя между внутренними и внешними колесами для работы на двух разных скоростях. Если происходит потеря крутящего момента на одном из колес открытого дифференциала, это уменьшение, естественно, будет заметно на другом колесе.

Как работает заблокированный дифференциал?

В то время как основная цель дифференциала — заставить колеса вращаться с разной скоростью, заблокированный дифференциал выполняет противоположную задачу. При необходимости это позволяет обоим колесам вращаться с одинаковой скоростью. При активации он передает данные о скорости, поступающей от двигателя, обоим колесам с одинаковой скоростью, позволяя обоим колесам вращаться с одинаковой (или близкой друг к другу) скоростью. Хотя это может показаться странным, причину, по которой часто предпочитают заблокированный дифференциал, можно объяснить следующим образом:

В автомобилях с заблокированным дифференциалом механизм блокировки срабатывает, если одно из колес ударяется о землю, где его трудно повернуть, или если оно проскальзывает. После этого вал, к которому присоединены два колеса, блокируется и начинает вращаться как одно целое. Таким образом, мощность и крутящий момент двигателя равномерно распределяются по колесам. В результате колесо на нормальной земле поворачивается, позволяя другому колесу избавиться от заноса, и автомобиль освобождается от застрявшего места.

Заблокированный дифференциал часто путают с блокировкой дифференциала. Однако особенности у них разные. Заблокированный дифференциал часто встречается на пикапах и некоторых внедорожниках. Имеет ограниченное скольжение. Это гарантирует, что колеса не застрянут на некоторых поверхностях, таких как песок, грязь и лед, вращаясь с одинаковой скоростью. Он работает как открытый дифференциал даже при выключенной блокировке. Блокировку дифференциала часто можно увидеть в автомобилях 4X4, она подходит для самых сложных условий местности. Он обеспечивает полную блокировку колес и максимальную тягу на всех типах поверхностей. Еще один момент, который следует учитывать при блокировке дифференциала, заключается в том, что не следует забывать, что при включении поворотов невозможно безопасно поворачивать. Поскольку внутреннее и внешнее колеса будут вращаться с одинаковой скоростью, характеристики управляемости будут снижаться, шины будут скользить, и автомобиль может буксовать.

Дифференциал с ограниченным скольжением

Если величина вращения между двумя колесами превышает определенную величину, дифференциал повышенного трения входит в зацепление и блокирует полуоси вместе. Таким образом убирается разница в количестве оборотов. Работает как с открытым, так и с заблокированным дифференциалом. Когда автомобиль начинает скользить, он зацепляется и блокируется, увеличивая тягу.

Дифференциал повышенного трения с электрическим управлением

Этот тип дифференциала, который работает как дифференциал повышенного трения, чаще встречается в автомобилях верхнего сегмента. Он активируется автоматически, чутко и широко препятствуя проскальзыванию автомобиля.

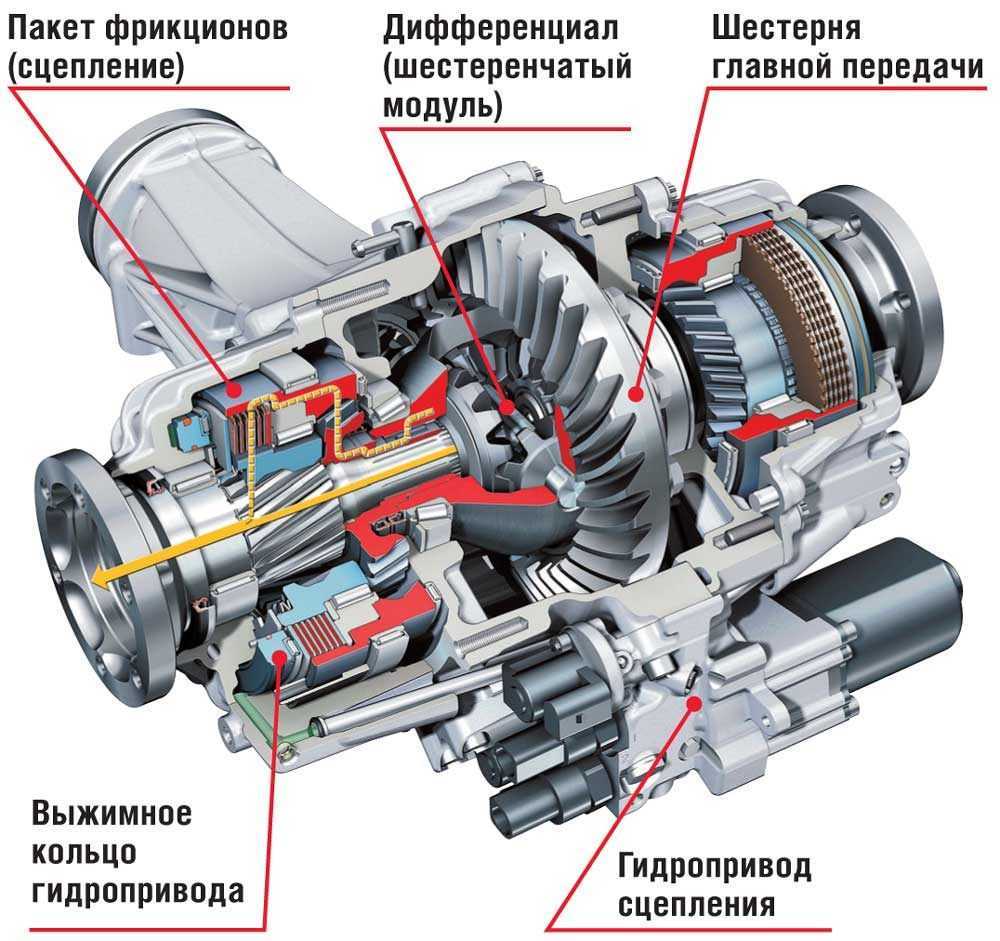

Дифференциал с динамическим управлением

Дифференциал с динамическим управлением, используемый в автомобилях с постоянным полным приводом, представляет собой дорогостоящую систему, увеличивающую вес автомобиля. Этот тип, который распределяет и регулирует крутящий момент на все четыре колеса отдельно, также в определенной степени увеличивает расход топлива.

Трансмиссия: устройство

Прежде всего, многие ошибочно полагают, что трансмиссией является коробка передач. На самом деле это не совсем так. На деле, каждый элемент, который отвечает за связь мотора с ведущими колесами, входит в состав трансмиссии автомобиля. Сама трансмиссия в автомобиле отвечает за выполнение следующих задач:

• передача крутящего момента от двигателя на ведущие колеса,
• изменение (преобразование) величины крутящего момента,
• изменение направление крутящего момента,
• перераспределение крутящего момента между колесами.

Существует несколько видов трансмиссии. При этом по состоянию на сегодня на автомобилях наиболее активно используется механическая трансмиссия, которая преобразует механическую энергию, полученную в результате работы двигателя. Также широко распространена гидромеханическая трансмиссия, где крутящий момент изменяется автоматически (автоматическая трансмиссия).

Если просто, сегодня наиболее распространенными являются механическая трансмиссия с ручной коробкой передач МКПП и автоматическая (гидромеханическая АКПП). Каждый из указанных типов трансмиссий отличается по своему устройству, имеет как преимущества, так и недостатки, однако основной их задачей неизменно остается получение, преобразование и передача крутящего момента от двигателя на ведущие колеса машины.

Идем далее. Все трансмиссии (как автоматические, так и механические), отличаются по типу привода. Если точнее, ведущими колесами могу быть передние, задние или сразу все колеса автомобиля.

Если ведущие колеса только передние, тогда такой автомобильная с передним приводом, если ведущей является задняя ось, машина заднеприводная, а если ведущими являются все колеса, тогда это полноприводный автомобиль. В зависимости от типа привода, также существенно различается и устройство трансмиссии (по количеству элементов, по схеме устройства и т.д.).

Трансмиссия заднего привода автомобиля имеет сцепление, КПП (коробку передач), карданную передачу, главную передачу, дифференциал, а также полуоси.

• Сцепление позволяет плавно отсоединять и присоединять двигатель к трансмиссии, что необходимо для переключения передач, а также в целях исключения высоких нагрузок на детали трансмиссии.
• КПП (коробка переключения передач) является основой трансмиссии и служит для преобразования крутящего момента, изменения скорости движения (для движения вперед), направления движения (задняя передача), а также для разъединения мотора и трансмиссии (нейтральная передача).
• Карданная передача отвечает за передачу крутящего момента от вторичного вала КПП на вал главной передачи, которые расположены под углом относительно друг друга. Главная передача позволяет увеличить крутящий момент на колесах и передать его на полуоси ведущих колес. Машины с задним приводом имеют гипоидную главную передачу, где оси шестерен не пресекаются между собой.
• Дифференциал распределяет крутящий момент между левым и правым ведущим колесом, позволяя реализовать вращение полуосей с разной угловой скоростью. Это необходимо для повышения устойчивости машины при прохождении поворотов, сложных участков дороги и т.д.

ШРУС является элементом, который необходим для того, чтобы передать крутящий момент от дифференциала на ведущие колеса. В устройстве трансмиссии переднеприводных авто зачастую используются два внутренних ШРУСа (отвечают за соединение с дифференциалом), а также два наружных (для соединения с колесами). Между указанных пар ШРУСов (наружных и внутренних), стоят полуоси.

Что касается полноприводных авто, в этом случае трансмиссия может отличаться по конструкции, однако в основе лежит комбинация систем переднего и заднего привода. Добавим, что полный привод бывает постоянным или подключаемым. Данная трансмиссия самая сложная по устройству, отличается большим количеством составных элементов, образуя различные схемы полного привода автомобиля.

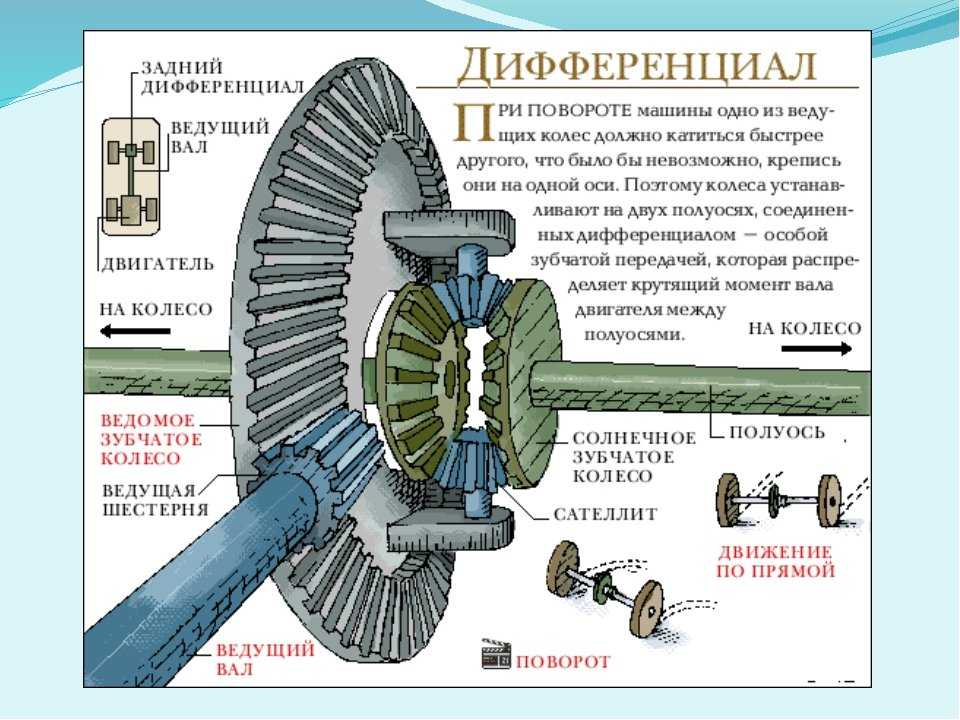

Устройство и принцип работы

С технической точки зрения дифференциал довольно простой, но при этом способен выдерживать огромные нагрузки. Что внутри этого узла и как он работает?

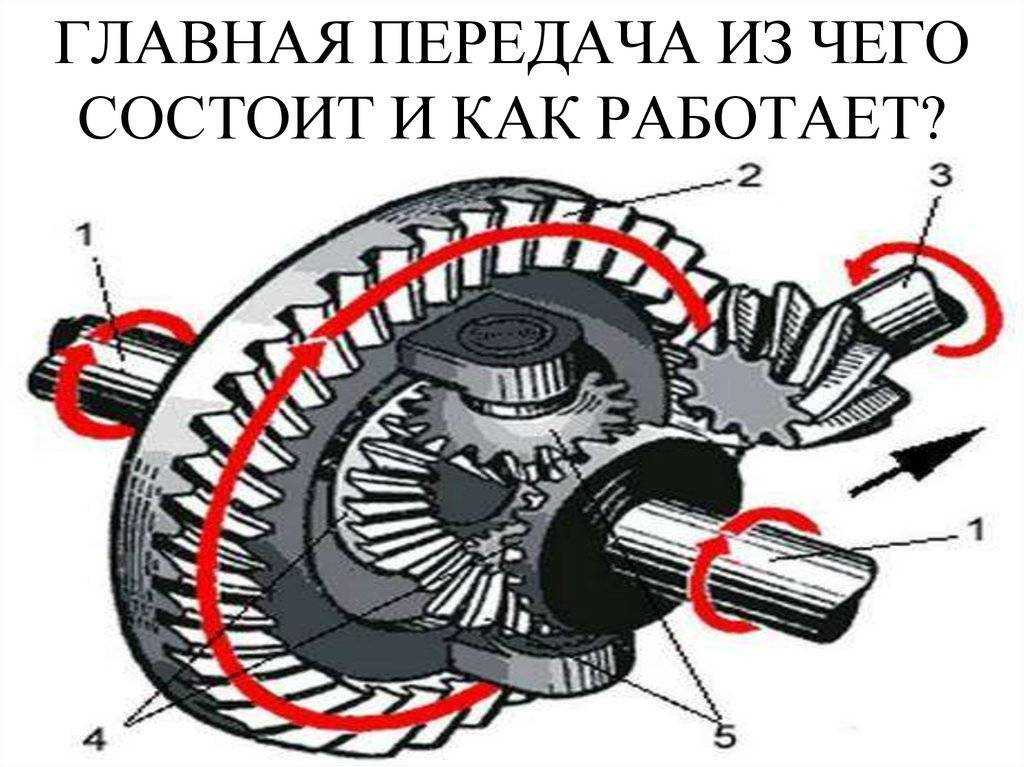

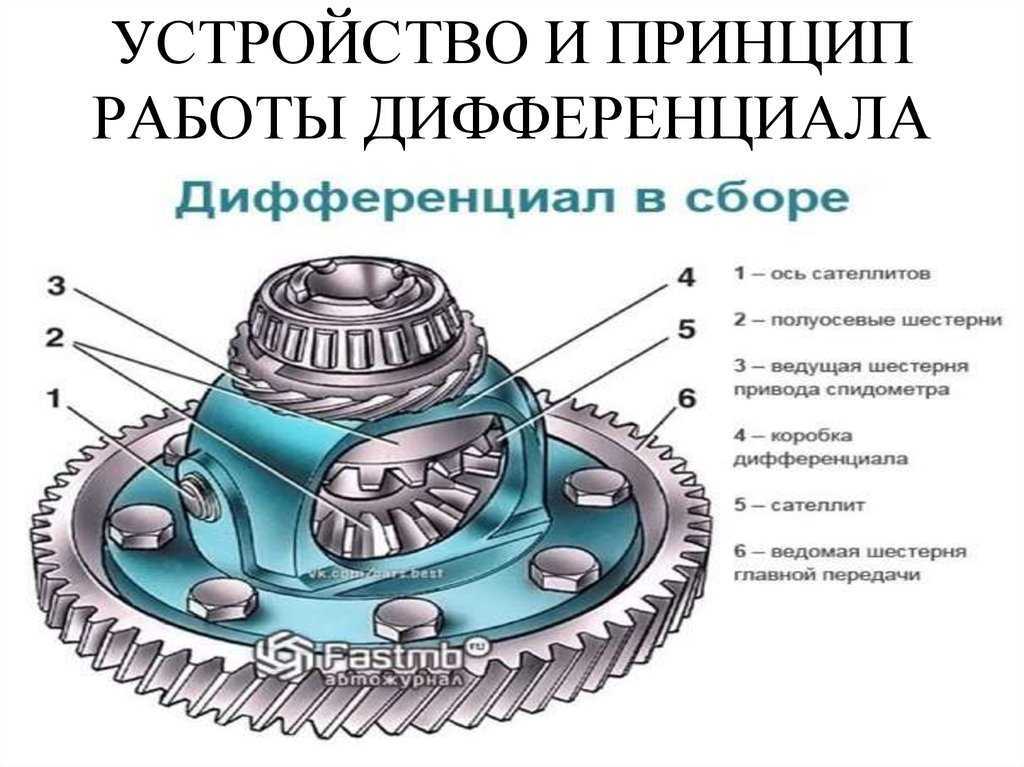

Типовое дифференциальное устройство

Для своего типа это планетарный редуктор со всеми необходимыми элементами.

1. Главная звездочка раздаточной коробки — обеспечивает вращение от коробки передач к дифференциалу.
2. Ведомая шестерня соединена как с главной передачей, так и с планетарными шестернями.
3. Сателлиты закреплены в «чашке» ведомой шестерни, так что они вращаются вместе с ней.
4. Приводные валы соединены со сателлитами и не контактируют с остальными элементами дифференциала.

Подробно показано на видео ниже.

https://youtube.com/watch?v=3mz1BpIE-Ec

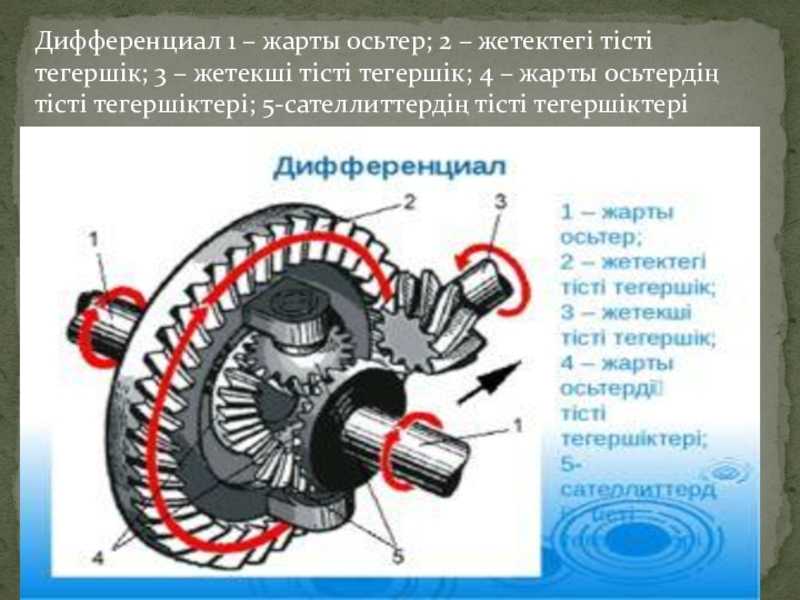

1. Из коробки передач выступает вал главной шестерни, от которого вращение передается на ведомую шестерню.
2. Ведомая шестерня и прикрепленная к ней «чашка» (держатель) получают крутящий момент.
3. Во время вращения ведомая шестерня и чашка приводят в движение планетарные шестерни.
4. Сателлиты, в свою очередь, передают вращение на полуось.
5. При равной нагрузке на карданные валы (при движении автомобиля по прямой дороге с ровным покрытием) сателлиты не вращаются. Работает только ведомая шестерня, в чашке которой закреплены сателлиты, и они вместе с ней описывают свои обороты, при этом не вращаясь вокруг собственной оси. Следовательно, крутящий момент распределяется на приводном валу равномерно, 50:50.
6. Когда машина вращается и одно из колес должно замедлить ход, а другое — ускориться, спутники начинают движение. За счет конической шестерни при вращении они замедляют один приводной вал и ускоряют второй. Другими словами, крутящий момент перераспределяется в необходимой пропорции, до 0: 100, без потери усилия.
7. Когда колесо пробуксовывает, срабатывает блокирующий механизм, без которого весь момент вращения передавался бы на более быстрое вращение колеса. В общем, автомобиль останавливается, когда хотя бы одно колесо ударяется о скользкую поверхность.

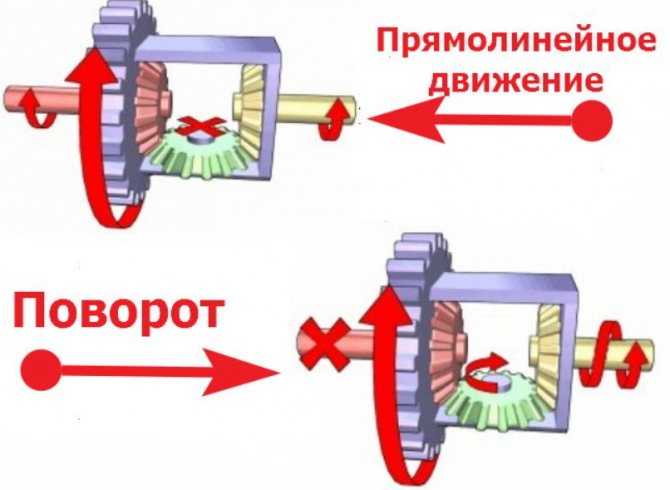

При прямолинейном движении

Когда автомобиль движется по прямой на гладкой, твердой и сухой поверхности, оба приводных вала вращаются с одинаковой угловой скоростью. Шестерни ведущего вала покоятся друг относительно друга, весь дифференциал очень похож на монолитную конструкцию.

Сателлиты, соединенные зубьями с обеими полуосевыми шестернями, не вращаются вокруг своих осей. Момент распределяется между осями поровну, если дифференциал симметричный и свободный, то есть не имеет блокировок. Однако в таком идеальном случае с замками будет то же самое.

При повороте

При прохождении поворотов, а это обычный режим работы дифференциала, так как в природе не бывает идеальных прямых линий, одно из колес будет вращаться все быстрее и быстрее. Сателлиты будут перемещаться относительно своих осей, но связь между боковыми шестернями и корпусом не будет потеряна. То есть момент будет и дальше передаваться от кузова к колесам и все в том же соотношении 50/50.

Это очень интересно рассмотреть с точки зрения мощности. Момент тот же, но скорость внешнего колеса от вращения больше, то есть мощность передается на него пропорционально большей.

И это неудивительно, ведь чем выше скорость, тем больше потери, которые компенсируются прибавкой мощности. В этом случае не будет создано ни малейшего препятствия вращению колес с разной скоростью, в отличие от жесткого соединения.

При пробуксовке

Гораздо менее приятно, если одно из колес налетело на относительно скользкий участок дороги и поскользнулось при разгоне. Нет сцепления с дорогой, а значит, момент сопротивления дорожного покрытия резко падает. Но этот момент всегда совпадает с моментом тяги, это закон физики. Это означает, что тяговый момент также уменьшится.

Свободный симметричный дифференциал делит тягу между колесами пополам. Всегда 50/50. То есть, когда момент падает с единицы до нуля, каждую секунду он сбрасывается автоматически. Автомобиль начнет терять скорость, и если мы говорим о трогании с места по льду или жидкой грязи, то он просто останется там, не в силах покинуть засаду.

Это главный недостаток свободного дифференциала. Он может передать только то усилие, которое способно переварить колесо в самых тяжелых условиях. Даже если второй будет на сухом и чистом асфальте, машина никуда не поедет. Вся энергия будет потрачена на быстрое и ненужное вращение колеса конька.

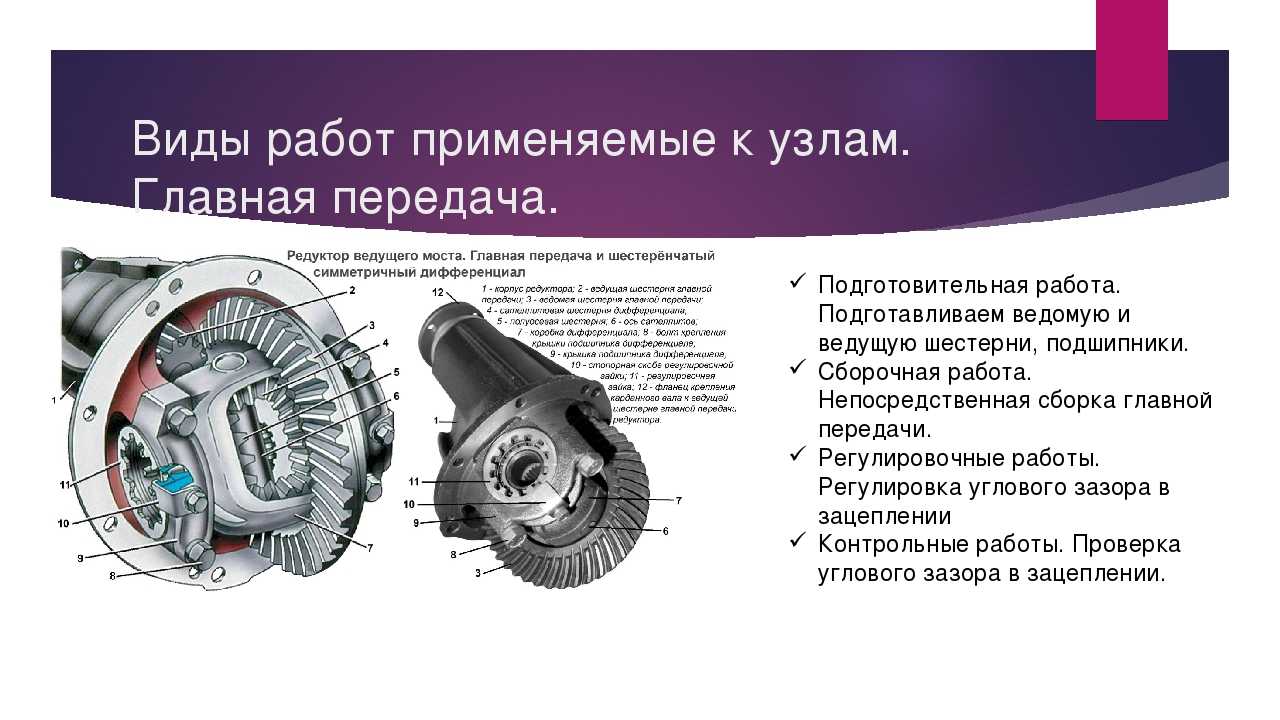

Корректировка подшипников дифференциала УАЗ

Это процедуру нужно выполнять подгонкой толщины набора подкладок для корректировки, которые ставятся между сторонами закрытых колец обоих подшипников и коробки шестерёнок. При смене деталей главной передачи и подшипников дифференциала корректировку делать в таком порядке:

1. Утрамбовать закрытые кольца подшипников на гайке так, чтобы между сторонами коробки шестерёнок и сторонами закрытых колечек подшипников было расстояние на рубеже 3-3,5 мм.
2. Демонтировать полуоси и поставить собранный с ведомой шестерёнкой дифференциал в картер, установить подкладки и колпак, не до конца закрутить болты, которые держат крышки, и, поворачивая ведомую шестерёнку сборочной лопаткой через горло картера, обкатать подшипники для того, чтобы ролики встали в нужное место. Затем болтами одинаково и до конца совместить колпак с картером.
3. Открутить болты. Очень аккуратно удалить колпак, достать из картера моста дифференциал и щупом провести измерение расстояний А и А1 между сторонами коробки шестерёнок и закрытых колец подшипников.
4. Выбрать набор подкладок толщиной, которая равна сумме А+А1. Для защиты преднатяга в подшипниках дифференциала АКПП к данному набору приплюсовать прокладку толщиной 0,1 мм. В итоге общая толщина должна быть А+А1+0,1 мм.
5. Удалить закрытые колечки подшипников дифференциала. Разбить собранный набор подкладок на две части. Поставить их на шейки коробки шестерёнок и утрамбовать закрытые колечки подшипников до предела. Затем откорректировать расстояние по сторонам путем передвижения ведомой шестерёнки.

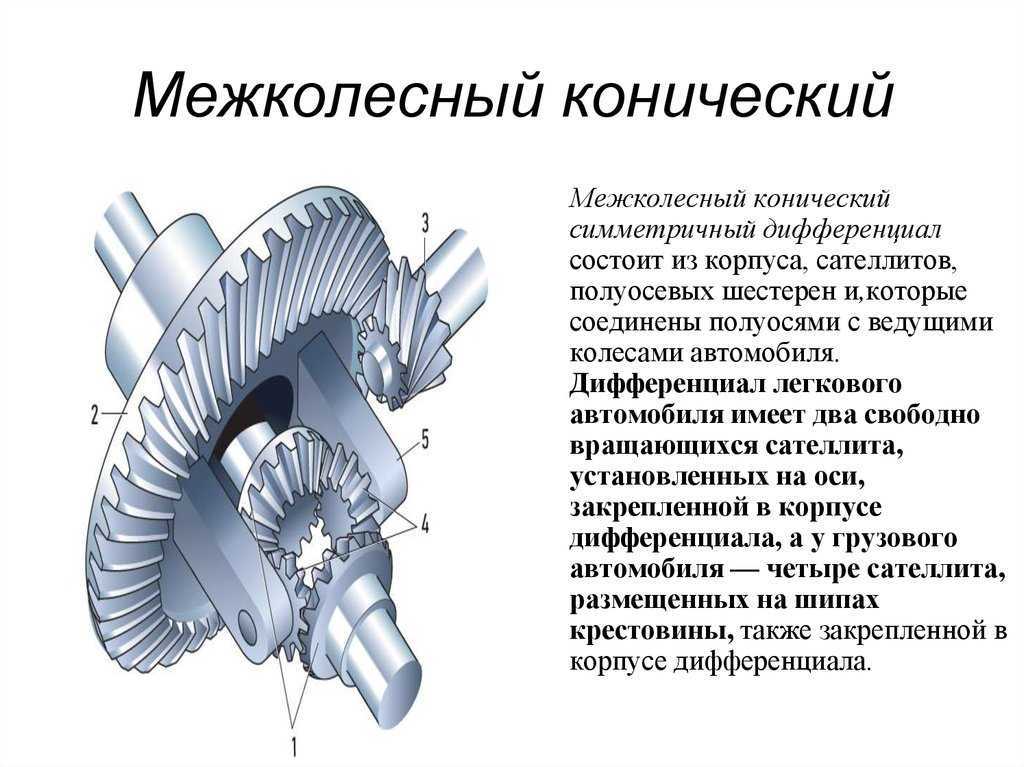

Разновидности автомобильных дифференциалов

Помимо конического, цилиндрического и червячного, существуют и успешно используются следующие разновидности дифференциалов: дифференциал с полной блокировкой, дифференциал Торсен, дифференциал Квайф, вискомуфта.

Дифференциал с полной блокировкой

Дифференциалы этого типа чаще всего используются на грузовиках и внедорожниках. Их блокировка включается и отключается непосредственно из салона с помощью специальной клавиши водителем. Они используются для повышения проходимости автомобилей.

Межосевой дифференциал с блокировкой типа Torsen

Конструкция рабочего привода данной системы состоит из следующих единиц:

1. корпус;
2. правая полуосевая шестерня;
3. левая полуосевая шестерня;
4. сателлиты правой и левой полуосевых шестерен;
5. выходные валы.

Стоит отметить, что дифференциал Torsen имеет наиболее совершенную конструкцию.

Принцип работы:

Межосевой блокируемый дифференциал Torsen состоит из ведомых и ведущих червячных колес, иначе называемых полуосевыми и саттелитами. В такой системе блокировка случается вследствие особенностей функционирования шестерен данного типа. В нормальном состоянии им задается определенное передаточное число. Если колеса имеют хорошее сцепление с поверхностью и движутся плавно, работа дифференциала происходит точно так же, как и у симметричного. Но как только происходит резкое увеличение момента, саттелит пытается начать движение в обратную сторону. Полуосевая червячная шестерня перегружается, и происходит блокировка выходных валов. При этом лишний крутящий момент двигателя переходит на другую ось. Максимальная степень перераспределения момента для дифференциалов Torsen – 75 на 25.

Наиболее известной разновидностью данной системы является Torsen Audi Quattro. Это один из самых популярных механизмов в конструкциях современных полноприводных автомобилей. Его неоспоримыми преимуществами являются широкий спектр переброса вращающего момента, мгновенная скорость срабатывания и отсутствие негативного влияния на тормозную систему. А вот к недостаткам можно отнести сложность конструкции со всеми сопутствующими последствиями.

Преимущества дифференциалов этой конструкции

Преимуществ у данной конструкции достаточно много. Данный механизм устанавливают за то, что точность его работы чрезвычайно высокая, при этом работает устройство очень плавно и тихо. Мощность распределяется между колесами и мостами автоматически – какое-либо вмешательство водителя не нужно. Перераспределение момента никак не влияет на торможение. Если дифференциал эксплуатируется корректно, то обслуживать его не нужно – от водителя требуется только проверять и периодически менять масло.

Именно поэтому многие водители ставят дифференциал “Торсен” на “Ниву”. Там также применена система постоянного полного привода и никакой электроники, поэтому нередко любители экстрима меняют штатный дифференциал на данный узел.

Недостатки

Есть и минусы. Это высокая цена, ведь внутри конструкция устроена достаточно сложно. Так как дифференциал работает на принципе терния, из-за этого повышается расход топлива. При всех преимуществах КПД довольно низкий, если сравнивать с похожими системами другого типа. Механизм имеет высокую предрасположенность к заклиниванию, а износ внутренних элементов довольно интенсивный. Для смазки нужны специальные продукты, так как при работе узла выделяется много тепла. Если на одной оси установлены разные колеса, то детали изнашиваются еще более интенсивно.

Дифференциалы Квайф

Отличительной особенностью дифференциалов этого типа является то, что сателлиты в них располагаются параллельно оси вращения корпуса (чаши), причем в два ряда. Кроме того, при функционировании этих агрегатов образуются силы трения, которые при необходимости автоматически осуществляют блокировку, повышают проходимость и силу тяги автомобиля. Чаще всего дифференциалы Квайф используются для тюнинга легковых автомобилей и внедорожников.

Вискомуфта

Функционирование этот типа дифференциала основано на том же принципе, что и работа гидротрансформатора. Чаще всего вискомуфты используются в автомобилях с полным приводом и используются для того, чтобы обеспечивать связь передних колес с задними по следующему принципу: если одни из них проскальзывают, то крутящий момент транслируется на другие, за счет чего и решается проблема пробуксовки. Конструктивно вискомуфта представляет собой цилиндр, в которой находится погруженный в вязкую жидкость пакет металлических дисков, имеющих перфорацию, и соединенных с валами (как ведущим, так и ведомым). В зависимости от температуры вязкость жидкости меняется, на чем и основывается принцип работы этого агрегата.

Устройство и принцип работы

С технической точки зрения дифференциал устроен достаточно просто, но при этом он способен выдерживать огромные нагрузки. Что внутри этого узла и как он работает?

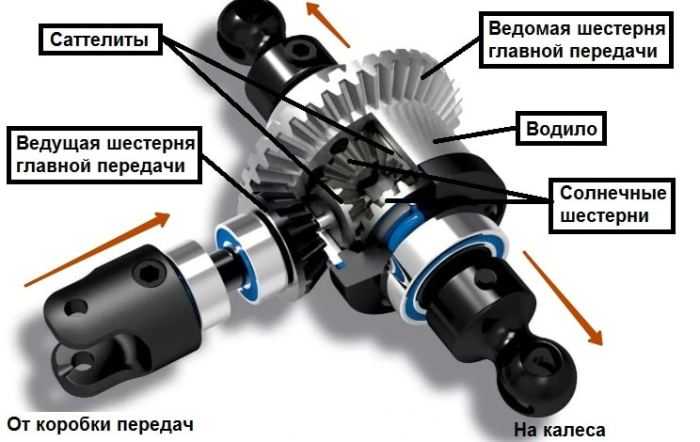

Устройство типового дифференциала

По своему типу это планетарный редуктор со всеми необходимыми элементами.

1. Шестерня главной передачи – подает вращение от КПП на дифференциал.
2. Ведомая шестерня связана и с главной передачей, и с шестернями-сателлитами.
3. Сателлиты – закреплены в «чашке» ведомой шестерни, так что вращаются вместе с ней.
4. Шестерни полуосей – соединены с сателлитами и не контактируют с остальными элементами дифференциала.

Детально показано на видео-ролике, ниже.

1. От КПП выходит вал главной передачи, от которого вращение передается на ведомую шестерню.
2. Ведомая шестерня и скрепленная с ней «чашка» (водило) принимают крутящий момент.
3. Вращаясь, ведомая шестерня и чашка приводят в движение шестерни-сателлиты.
4. Сателлиты, в свою очередь, передают вращение на полуоси.
5. При равной нагрузке на полуоси (когда автомобиль движется по прямой дороге с равномерным покрытием) сателлиты не вращаются. Работает только ведомая шестерня, в чашке которой закреплены сателлиты, и они описывают обороты вместе с ней, при этом не совершая вращения вокруг своей оси. Таким образом, момент вращения распределяется на полуоси поровну, 50:50.
6. Когда автомобиль поворачивает и одно из колес должно замедлить, а второе – ускорить движение, сателлиты приходят в движение. За счет конической зубчатой передачи они, вращаясь, замедляют одну полуось и ускоряют вторую. Другими словами, перераспределяют момент вращения в нужной пропорции, вплоть до 0:100 без потери усилия.
7. При пробуксовке одного колеса включается механизм блокировки, без которого на то колесо, которое вращается быстрее, ушел бы весь момент вращения. Без блокировки автомобиль останавливается при попадании хотя бы одного колеса на скользкую поверхность.

При прямолинейном движении

Когда автомобиль движется прямолинейно по гладкой поверхности с твёрдым сухим покрытием, обе полуоси вращаются с одинаковой угловой скоростью. Полуосевые шестерни находятся в покое одна относительно другой, весь дифференциал сильно похож на монолитную конструкцию.

Сателлиты, будучи связанными через свои зубья с обеими полуосевыми шестернями, относительно своих осей не вращаются. Момент распределяется поровну между осями, если дифференциал симметричный и свободный, то есть лишён блокировок. Впрочем, с блокировками в таком идеальном случае будет то же самое.

При повороте

В повороте, а это обычный режим работы дифференциала, поскольку идеальных прямых в природе не существует, одно из колёс всегда будет вращаться быстрее. Сателлиты придут в движение относительно своих осей, но связь между полуосевыми шестернями и корпусом не утратят. То есть момент продолжит передаваться от корпуса к колёсам, причём всё в том же соотношении 50/50.

Это очень любопытно рассмотреть с точки зрения мощности. Момент одинаков, а скорость у внешнего от поворота колеса больше, то есть и мощность на него передаётся пропорционально большая.

И это неудивительно, так как чем больше скорость, тем выше потери, которые компенсируются добавкой мощности. При этом ни малейших помех вращению колёс с разной скоростью создаваться не будет, в отличие от жёсткой связи.

При пробуксовке

Гораздо менее приятно дела обстоят в том случае, когда одно из колёс попало на относительно скользкий участок дороги и сорвалось в пробуксовку при разгоне. Сцепления с дорогой нет, а значит момент сопротивления покрытия резко падает. Но этот момент всегда равен тяговому, это закон физики. Значит и тяговый момент упадёт.

Свободный симметричный дифференциал делит тягу пополам между колёсами. Всегда 50/50. То есть при падении момента на одном до нуля, на втором он обнулится автоматически. Автомобиль начнёт терять скорость, а если речь идёт о трогании с места на льду или жидкой грязи, то он просто там и останется, не сумев выехать из засады.

В этом главный недостаток свободного дифференциала. Он может передать усилие только то, которое способно переварить колесо, находящееся в худших условиях. Даже если второе будет на сухом чистом асфальте, автомобиль никуда не поедет. Вся энергия уйдет на быстрое и бесполезное вращение буксующего колеса.

Назначение

Применение дифференциалов в трансмиссиях автомобилей обусловлено необходимостью обеспечить вращение ведущих колёс одной оси с разной частотой. В первую очередь это необходимо в поворотах, но также и при разном диаметре ведущих колёс, что возможно при вынужденной установке шин двух разных типоразмеров или при разности давления в шинах. В случае, если оба колеса имеют жёсткую кинематическую связь, любое рассогласование частот вращения по вышеупомянутым причинам приводит к возникновению так называемой паразитной циркуляции мощности. Это безусловно вредное явление вызывает проскальзывание колеса с меньшей силой сцепления относительно поверхности дороги, дестабилизирует движение автомобиля по дуге, нагружает трансмиссию и двигатель, повышает расход топлива и проявляется тем сильнее, чем меньше радиус поворота и выше силы сцепления, действующие на колёса. Дифференциал, установленный в разрез валов привода колёс одной оси, позволяет разорвать жёсткую кинематическую связь между колёсами и устранить паразитную циркуляцию мощности, не потеряв при этом возможностей по передаче мощности на каждое колесо с КПД близким к 100%. Подобный дифференциал называется «межколёсным», а данная область применения является основной для дифференциалов вообще, так как межколёсный дифференциал присутствует в приводе ведущих колёс всех легковых, грузовых и абсолютно подавляющей части внедорожных, спортивных и гоночных автомобилей.

Помимо привода ведущих колёс автомобиля дифференциалы также применяются:

• В приводе двух и более постоянно ведущих осей от одного двигателя (так называемый «межосевой» дифференциал).
• В приводе соосных воздушных и водных винтов противоположного вращения (в качестве дифференциала и редуктора одновременно).
• В дифференциальных механизмах поворота гусеничных машин (в связке из одного-двух-трёх дифференциалов с разными принципами совместной работы).
• При сложении передаваемой вращением мощности от двух двигателей с произвольными частотами вращения на один общий вал.

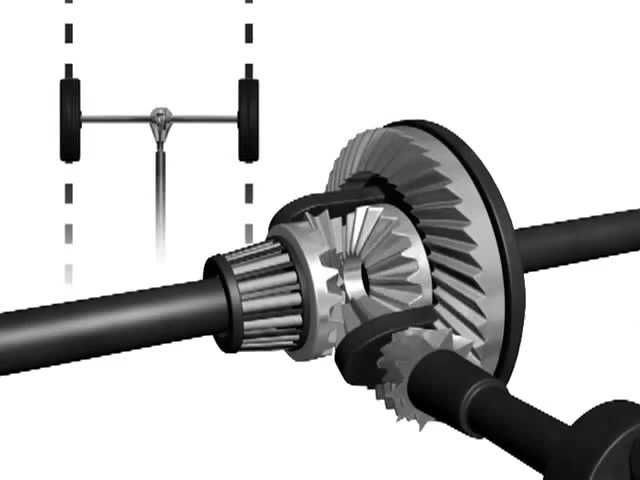

При повороте автомобиля, все его колеса проходят разный по длине путь, и если между двумя ведущими колесами существует жесткая связь, они начнут проскальзывать. Скольжение колес при повороте приводит к повышенному расходу топлива, износу шин, нарушению устойчивости и т. п.

Дифференциал позволяет ведомым валам вращаться с разными угловыми скоростями и выполняет функции распределения подводимого к нему крутящего момента между колесами или ведущими мостами. Дифференциалы бывают межколесными и межосевыми (в случае установки между несколькими ведущими мостами).

Впервые дифференциал был применен в 1897г. на паровом автомобиле. В настоящее время все автомобили имеют межколесные дифференциалы на ведущих мостах. Наиболее распространенным является конический симметричный дифференциал, включающий в себя: корпус, сателлиты, ось сателлитов (или крестовину) и полуосевые шестерни. Обычно число сателлитов в дифференциалах легковых автомобилей — два, грузовых и внедорожных — четыре.

Симметричный дифференциал получил свое название за способность распределять подводимый момент поровну при любом соотношении угловых скоростей, соединенных с ним валов. Применение такого дифференциала в качестве межколесного, обеспечивает устойчивость при прямолинейном движении, а также при торможении двигателем на скользкой дороге.

Существенным недостатком обычного дифференциала является снижение проходимости автомобиля, если одно из его колес попадает в условия малого сцепления с опорной поверхностью. При этом на колесо, находящееся в нормальных сцепных условиях, нельзя подвести крутящий момент, превышающий тот, который может быть реализован на колесе, находящемся в условиях малого сцепления (это приводит к пробуксовке колеса). Для преодоления этого недостатка в некоторых конструкциях используются Дифференциалы полноприводных автомобилей различных конструкций.

1) с электронной блокировкой;

2) с дисковым дифференциалом;

3) с вязкостной муфтой.

Управление системой осуществляется как механически водителем, так и с помощью специальных блоков управления, которые учитывают угловые скорости колес и разность крутящего момента на переднем и заднем приводе. Полностью автоматические системы позволяют экономить топливо, обеспечивают улучшение проходимости автомобиля, облегчая его управление на высокой скорости и лучше реализуют мощность мотора.

Сегодня подобные системы самоблокирующихся дифференциалов зарекомендовали себя с наилучшей стороны, они отличаются прочностью, надежностью и долговечностью, не требуя в процессе эксплуатации какого-либо сложного обслуживания и ремонта.

Ремонт дифференциала 2110

Дифференциал. Что он из себя представляет, его ремонт

Дифференциалом называют механическое устройство, передающее вращение от одного источника на два других таким способом, чтобы угловые скорости вращения источника и потребителей могли быть независимыми. Для того чтобы понять как работает дифференциал и какова его роль в автомобиле рассмотрим пример. Автомобиль движется по прямой, оба колеса – и левое, и правое – вращаются с одинаковыми скоростями. Но когда мы начинаем поворот, внутреннее колесо проходит меньшее расстояние, чем внешнее, и потому, если бы не было дифференциала, внутреннее колесо пробуксовывало. Это все привело бы к повышенному износу шин ведущих колес, а также привело бы к плохой управляемости автомобиля в поворотах, и чем больше скорость, тем сильнее сказывается данный фактор. На помощь приходит только дифференциал, который и обеспечивает ведущие колёса разными скоростями вращения. Он также, как и главная передача, понижает обороты, которые подаются от КПП на ведущие колеса.Дифференциал располагается на ведущей оси автомобиля ваз 2110.

Конструкция классического автомобильного дифференциала основывается на планетарной передаче.Крутящий момент с карданного вала при помощи конической зубчатой передачи передается на корпус дифференциала. В свою очередь, корпус дифференциалавращает полуоси посредством независимых друг от друга шестерней. Зацепление такого типа имеет две степени свободы, что позволяет каждой из полуосей вращаться с той скоростью, какая ей необходима. Постоянной остается только общая скорость вращения полуосей. Причинами повышенного шума в коробке передач или мосте очень часто является износ или поломка элементов дифференциала.

https://youtube.com/watch?v=LC6RCsCM7LY

Преимущества и недостатки

Основное преимущество дифференциала – это то, что он дал возможность выполнять повороты. Скорость движения каждого колеса на ведущей оси подстраивается под дорожную ситуацию совершенно автоматически, без участия водителя, так что безопасность и маневренность транспортного средства выросли в десятки раз после внедрения этого механизма. Сегодня дифференциал той или иной конструкции используется во всех видах автомобильного транспорта.

Еще одно преимущество – довольно высокая надежность узла. Планетарная передача выдерживает большие нагрузки, а особенности некоторых типов дифференциала еще дополнительно повышают его мощность и стойкость к износу

Основным недостатком можно назвать необходимость использовать механизм блокировки, чтобы автомобиль мог двигаться и по льду, и по сложным дорогам. Ручная, автоматическая или электронная – любой тип блокировки должен применяться обязательно, а это означает, что появляется дополнительный механизм, который может выйти из строя.

И, конечно, нельзя забывать о контроле за техническим состоянием узла. Это еще один узел, в котором нужно менять масло, хоть и не часто, и отслеживать износ деталей. И, кстати, о необходимости этой процедуры многие автовладельцы забывают.
