За что отвечает датчик коленвала

Назначение и принцип действия ДПКВ

Функция прибора определять позицию кардана движка в определенное время для компьютерного управления исполнительными устройствами и согласования функционирования системы газораспределения. Он служит для обеспечения образования импульсов от (60-2) зубьев диска, то есть помечает вращение кардана на секторные отметины. Угловой ход одного зуба, вместе с промежутком до следующего, равна 6o поворота коленчатого шпинделя. Он функционирует совместно с зубчатым кругом, размещенным на шкиве кардана. Круг имеет 60 зазубрин с пропуском в 2 целых выступа. Вырез на круге служит началом отсчета расположения коленвала. Начало 20-го (за вырезом) зубчика (Нумерация зубцов начинается от выреза по часовой стрелке) отвечает ВМТ первого или четвертого цилиндра.

Специфика действия датчика коленвала состоит в образовании ЭДС переменного тока синусоидального вида в его катушке при прохождении металлического зубчика круга с выступами возле его конца. Посредине выступа (его задний срез) нулевая амплитуда импульса. При прохождении выреза зубчатого круга прибор молчит. От этого места автомобильный компьютер начинает отсчет. Когда подходит 20 зазубрина круга синхронизации ЭБУ отмечает расположение поршней первого или четвертого горшков в ВМТ. Таким образом автомобильный компьютер знает что где располагается в движителе.

Поломка ДПКВ ведет к остановке движителя.

https://youtube.com/watch?v=losaULo5p5Q

https://youtube.com/watch?v=3TCcw73LZis

Какие разновидности датчиков ПКВ используются

Отличаются ДПКВ способом сбора и передачи данных.

Индукционный. Еще его можно назвать магнитный. На коленвале имеется колесо, по всему внешнему диаметру которого расположены зубья. Два зуба специально пропущены. Вращение колеса рядом с датчиком сильно будоражит магнитное поле вокруг него. От этого в катушке образуются импульсы, которые и передаются в контрольный центр. Место двух пропущенных зубьев воспринимается им как нулевое состояние вала. По числу полученных импульсов, компьютер определяет текущее положение вала, что является исходным кодом для пространственного изменения заслонок.
Датчик Холла. В них начинается движение электрического тока, с появлением вокруг него магнитного поля (это и есть эффект Холла). С изменением параметров магнитного поля, изменяются электромагнитные параметры в датчике, в частности его напряжение. Возмущение магнитного поля происходит по вине синхронизирующего диска. На нем вырезаны зубья. Положение двадцатого соответствует уровню первого или четвертого цилиндра двигателя. Чувствительный элемент детали представляет собой магнитное сердечко, в коконе из медной проволоки, намотанной на катушку.
Световой или оптико-фотонный. Здесь, также, происходит взаимодействие с пластиной, на которой есть зубья и отверстия. Он проходит перпендикулярно световому потоку от светодиода к фотонному приемнику, который фиксирует прерывания светового луча. Создается импульс напряжения, что, по сути, и является кодом, передаваемым в центр управления.

Проверка

Перед тем, как заменить ДПКВ, нужно убедиться в том, что датчик действительно вышел из строя. Чтобы проверить его работоспособность, надо прибор снять и вооружиться мультиметром. Проверку осуществляют следующим образом: измеритель устанавливают в режим омметра. Щупы мультиметра подсоединяют к контактам ДПКВ. Нормальное сопротивление будет в пределах 550–750 Ом. Измеритель переводят в режим вольтметра. К наконечнику датчика подносят металлический предмет — мультиметр должен фиксировать скачки напряжения.

Если диагностика поломку не находит, то нужно проверить целостность разъёмов, кабеля и устранить причину нарушений. В противном случае ДПКВ подлежит замене.

Мультиметр:

В случае возникновения неисправности ДПКВ в дороге, его можно легко отсоединить от кабеля, снять крепёж и заменить новым прибором, не обращаясь ни к кому за помощью.

Какой датчик надежнее

Выпуском такого оборудования занимаются многие крупнейшие мировые бренды. Например, концерн «Сименс». Также среди популярных моделей датчики от Perkins, Kazuma и другие.

По степени надежности датчики можно разделить на три группы, основываясь на принципе их работы. Наиболее популярный – индуктивный. Это простой и надежный вариант, устанавливается в подавляющее большинство автомобилей во всем мире.

Кроме индуктивного (магнитного) типа, применяются еще два вида:

На основе эффекта Холла. Устройство находится в снабженном магнитопроводами корпусе, зубцы диска намагничены. В результате напряжение возникает при прохождении зубца рядом с датчиком. Возникает переменный электрический ток, сигнал поступает на ЭБУ. Такая конструкция применяется реже, чем индуктивная. Он не только сложнее конструктивно, для нее должно стоять отдельное питание. Зато гарантирует повышенную точность замеров работы коленвала. Такие датчики ставятся на автомобили марки «Приора».

Оптический. Его схема строится на измерении работы коленвала с помощью светодиода и фотодиода. Импульс тока возникает, когда между диодами проходит либо зубец, либо «пробел» на месте зубца. Этот тип применяется еще реже, чем основанный на эффекте Холла. Главные его недостатки – уязвимость к условиям эксплуатации и необходимость постоянной профилактики. Пыль, неизбежные загрязнения и т.д. часто заставляют устройство передавать неверный сигнал, что отрицательно сказывается на двигателе.

Пошаговая инструкция по замене

Проверить состояние датчика можно разными способами, но лучше и точнее это сделать могут специалисты на СТО. Пред проверкой, конечно же, его нужно снять и делается это очень просто и по силам даже начинающему автолюбителю. В случае если вы уверены, что датчик работает неправильно, то заменить его вы также можете самостоятельно.

Выключаем зажигание.
Поднимаем крышку капота.
Находим, где установлен датчик.
Если он и то место где он установлен, сильно загрязнено, то обязательно нужно его зачистить ветошью или щеткой.

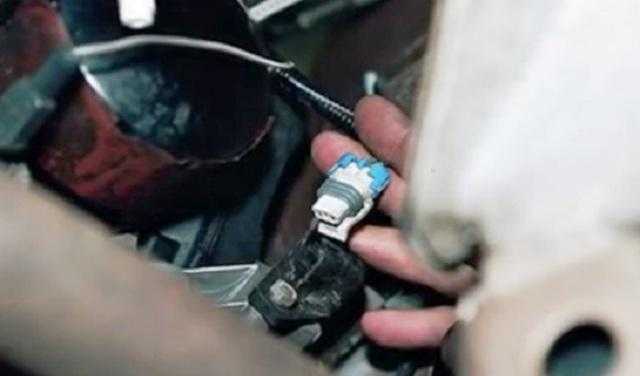

Извлекаем колодку.

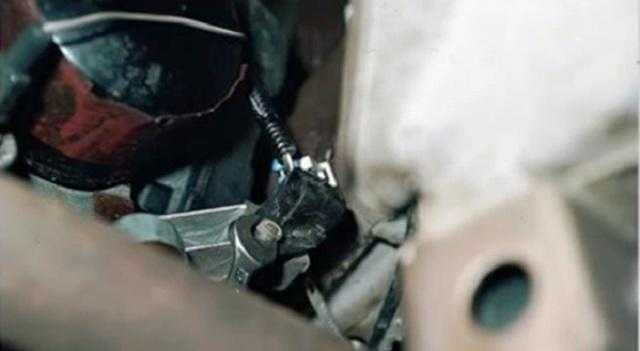

Извлечение колодки из разъема Откручиваем болт.

Откручиваем закрепляющий болт Снимаем датчик положения вала.

Вытаскиваем требуемую деталь

Проверяем на повреждения и другие неисправности зубчатый шкив привода генератора

Это очень важно, поскольку в случае его повреждения данные будут передаваться неправильно.
Пред установкой нового датчика очищаем место установки.
Ставим новый или старый, в случае если вы определили, что он исправен.
Закручиваем болт. При этом нужно строго контролировать, чтобы момент не был выше 8-12 Ньютон метров.
С помощью щупа, контролируем зазор меж шкивом и сердечником ДПКВ

Он не должен, превышать одного миллиметра. Максимальное отклонение 0,4 мм в сторону увеличения.

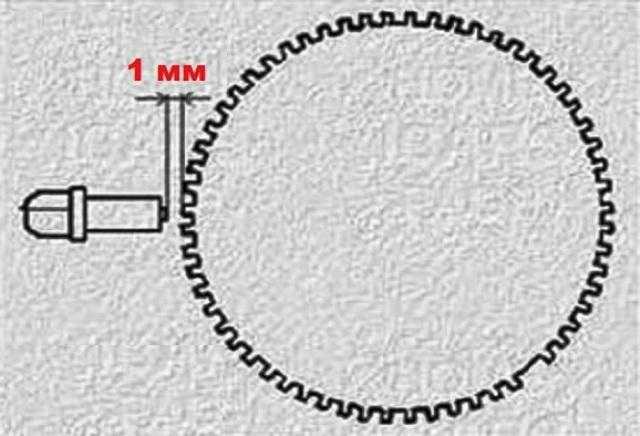

Необходимый зазор

Запускаем двигатель. Если он запустится уверенно, а работа силового агрегата ВАЗ 2114 будет устойчивая, то можно констатировать, что работа выполнена правильно.

Как видите, нет ничего сложного и не стоит без крайней необходимости обращаться на станцию технического обслуживания, тратя лишние деньги.

Проверка датчика доступными средствами

Прямо на двигателе можно контролировать напряжение при включении зажигания (двигатель не заводим). В режиме измерения постоянного тока напряжение на контактах должно быть 2,5 В. Далее надо переключить мультиметр в режим переменного тока и поднести к датчику металлический предмет: например, плоскую отвертку. Исправный сенсор покажет изменение напряжения.

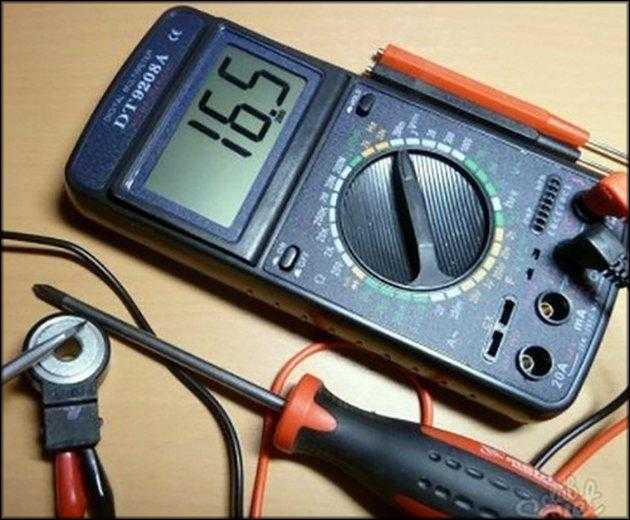

На снятом датчике можно измерить сопротивление. Исправная обмотка элемента Холла имеет сопротивление 550–750 Ом.

Если результаты измерения не соответствуют норме — потребуется замена датчика. Для этого необходимо отсоединить разъем и открутить один крепежный болт.

Виды датчиков

Существует три вида ДПКВ, которые отличаются по принципу действия.

Индуктивный (магнитный). Его принцип действия мы уже рассмотрели выше. Он основан на электромагнитной индукции. Данный вид датчиков нашел наибольшее распространение ввиду своей эффективности и надежности. Стоит отметить, что для его работы и формирования стабильного сигнала необходимы высокие обороты задающего диска и отсутствие препятствий между ним и датчиком (загрязнений).
Датчик Холла. Данный тип ДПКВ работает на основе эффекта Холла. Когда зубцы диска проходят через датчик, он вырабатывает небольшое сигнальное напряжение. Данные фиксируются и передаются в блок управления в виде дискретного сигнала. Такие сенсоры используют опорное напряжение, отличаются высокой точностью, но довольно редко применяются в качестве ДПКВ.
Оптические. Работа основана на источнике и приемнике света (светодиод и фотодиод). Между ними в зазоре проходят зубцы диска. При разной частоте вращения зубцы диска затмевают светодиод, в результате на фотодиоде образуются импульсные сигналы, которые и подаются на блок управления. Ввиду своей непрактичности такие датчики сейчас почти не встречаются в автомобилях.

Где устанавливается на «ВАЗ-2110» датчик коленвала?

А расположен ДПКВ на кронштейне возле шкива привода генератора. Данное местонахождение устройства является очень неудобным для замены, поэтому к нему дополнительно подключен длинный провод с разъемом. Обычно его длина составляет до 70-80 сантиметров. Как выглядит данная деталь вы можете увидеть на фото справа.

При замене ДПКВ выставляется зазор между шкивом и самим датчиком. В идеале расстояние между диском синхронизации и сердечником составляет не более полутора миллиметров. Данное значение может варьироваться в зависимости от расположения прокладок между ДПКВ и посадочным гнездом.

Методы диагностики ДПКВ

При определении исправности датчика положения коленвала руководствуются принципом – от простого к сложному. Иными словами сначала осмотр, далее проверка характеристик приборами (омметр, осциллограф или компьютер). Отсутствие подвижных частей и простота конструкции элемента делает его достаточно надежной деталью. Поэтому датчик коленвала в редких случаях приходит в негодность сам. Чаще всего он получает механические повреждения при проведении ремонтных работ под капотом автомобиля или в результате попадания посторонних предметов между датчиком и зубчатым колесом.

Прежде чем приступить к выполнению работ по диагностике электронного компонента, нужно отметить его исходное положение на моторе. После демонтажа устройство проверяют на предмет дефектов внешних поверхностей. Если ДПКВ загрязнен, имеет коррозию на контактной группе, то его нужно очистить спиртом. В случае, когда осмотр показал отсутствие дефектов, можно проводить его диагностику с применением специальных приборов. Проверку желательно проводить при помощи мультиметра, который можно переключать в разные режимы.

1. Метод проверки омметром

Данный способ простой и доступный, но не гарантирует выявление поломки. С его помощью замеряют сопротивление катушки. Для этого достаточно одновременно прикоснуться щупами к выводам катушки. Полярность прикосновения в данном случае не принципиальна.

Показатель сопротивления зависит от характеристик катушки и обычно находится в диапазоне 500-700 Ом. Для определения значения сопротивления вашей модели датчика необходимо посмотреть в описании ДПКВ или поискать в интернете.

Мультиметр используется следующим образом:

Выставляем измеряемый параметр (сопротивление) в диапазоне близком к измеряемому показателю, но не ниже.
Прикасаемся щупами к концам датчика и смотрим показания.

Если показатели близки к нормативным, то катушка исправна. Недостатком данного метода является то, что он не всегда указывает на неисправность датчика коленвала. Поэтому желательно провести проверку с помощью других методов.

2. Проверка показателей индуктивности

При возбуждении у всех катушек появляется показатель индуктивности, в том числе и у катушки, находящейся в корпусе датчика коленвала. Метод диагностики сводится к измерению данного показателя.

При проверке индуктивности необходимо наличие мегаомметра, сетевого трансформатора, измерителя индуктивности и вольтметра. Для определения показателя проводят следующие действия:

Мультиметром замерить индуктивность катушки (стандартные значения находятся в районе 200-400 мГн).
Используя мегаомметр, замерить сопротивление изоляционного слоя между концами ДПКВ (данные должны быть выше 0,5 Мом).
Сетевой трансформатор используется для размагничивания катушки датчика (отклонения говорят о необходимости замены детали).

Видео: Проверка ДПКВ , проще не придумаешь. Диагностика инжектора.

3. Диагностика с помощью осциллографа

Наиболее продвинутый и точный метод определения исправности детали — проверка осциллографом. Диагностическую работу проводят при работающей силовой установке.

Использовать осциллограф для проверки исправности можно и на демонтированном датчике коленвала. Для этого необходим электронный осциллограф и специальное программное обеспечение. При этом проверка проводится по алгоритму:

К выводам датчика положения коленвала нужно подсоединить щупы;
Запустить программное обеспечение;
Поводить возле детали любым металлическим предметом.

При исправном датчике на экране прибора строится график на основании показаний ДПКВ.

Если деталь реагирует на движение металлического предмета, то он исправен. Но более точным будет результат его проверки на работающем ДВС.

Самым простым, надежным и быстрым способом определения работоспособности ДПКВ является установка взамен проверяемого заведомо исправного датчика синхронизации. И если проблемы с автомобилем исчезают, то вывод однозначен – деталь неисправна и ее нужно заменить.

При установке следует учитывать правильность установки: соблюдение необходимого зазора между ДПКВ и маховиком. Узнать этот показатель можно из инструкции к датчику либо из интернета, но в среднем он составляет 0,5-1,5 мм.

Печать

Движение коленчатого вала

Коленчатый вал играет важную роль в двигателе внутреннего сгорания, преобразовывая возвратно-поступательное движение поршня во вращательное движение.

В поршневом двигателе с помощью шатуна поршень и коленчатый вал соединены так, что возвратно-поступательное движение поршня может передаваться коленчатому валу. Получив это возвратно-поступательное движение от поршня через шатун, коленчатый вал преобразует его во вращательное движение.

Коленчатый вал необходим для обеспечения вращательного движения маховика, который в конечном итоге отвечает за движение колес автомобиля.

Принцип работы

Чтобы узнать, что такое ДПКВ, нужно понять, как работает прибор. Принцип работы датчика базируется на эффекте Холла. Электрическое явление было открыто американским физиком ещё в 1879 году. На основании многочисленных опытов учёный сделал вывод о том, что металлическая пластина под напряжением постоянного тока, оказавшись в магнитном поле получает разность потенциалов на своих краях. Эффект долго не находил своего применения, пока не наступила эра полупроводников. С началом 50 годов прошлого века появилась возможность производства микроконтроллеров на основе редкоземельных элементов, в том числе датчиков положения коленчатого вала.

Работает датчик как бесконтактное устройство. Металлическая пластинка контроллера находится на расстоянии одного миллиметра от зубцов намагниченного диска синхронизации коленвала. В одном месте диска нет двух зубцов. Во время его вращения ДПКВ снимает показания равномерного колебания магнитного потока от зубчатого круга.

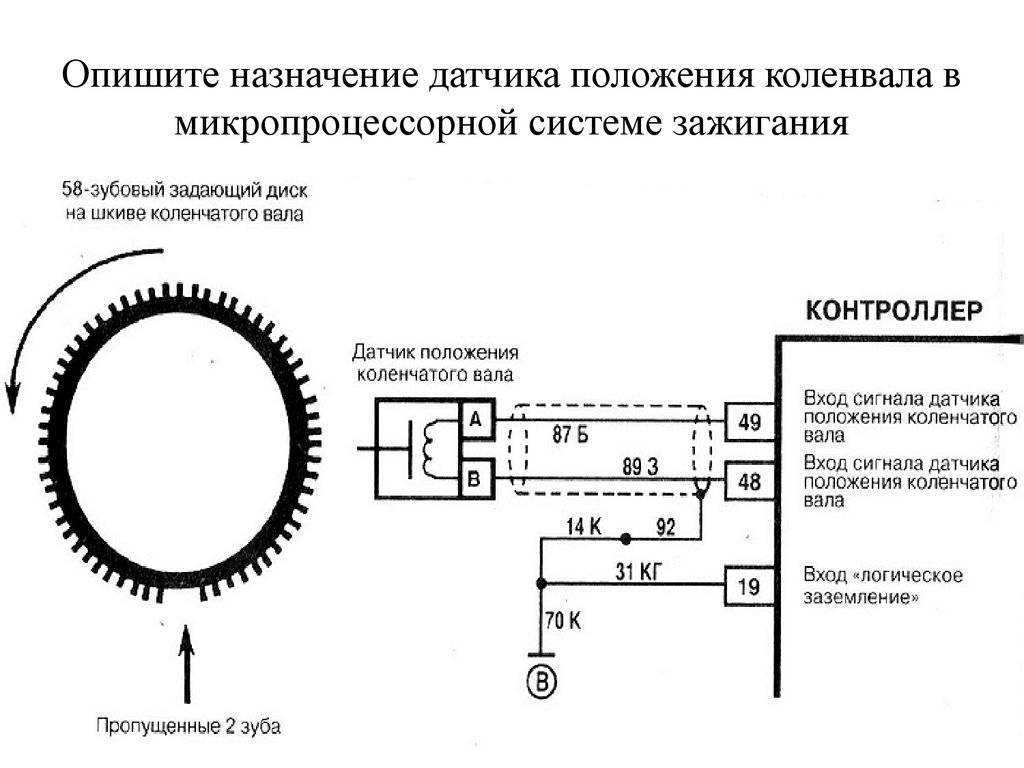

Схема работы ДПКВ:

В момент прохождения проёма диска (3) мимо пластинки (2), прибор фиксирует изменение интенсивности магнитного потока и отвечает об этом ЭБУ. Это происходит по причине того, что колебание магнитного поля влияет на протекающий слаботочный сигнал в катушке (1) с сердечником внутри корпуса ДПКВ.

Каждый раз, когда проём в зубчатом диске будет оказываться напротив пластинки прибора, ЭБУ будет воспринимать это как начало отсчёта оборотов коленвала. Микропроцессор, анализируя полученную информацию, управляет работой всех узлов ДВС, а именно это:

дозировка топливно-воздушной смеси, поступающей в инжектор;
корректировка угла опережения зажигания;
регулировка момента впрыска топлива.

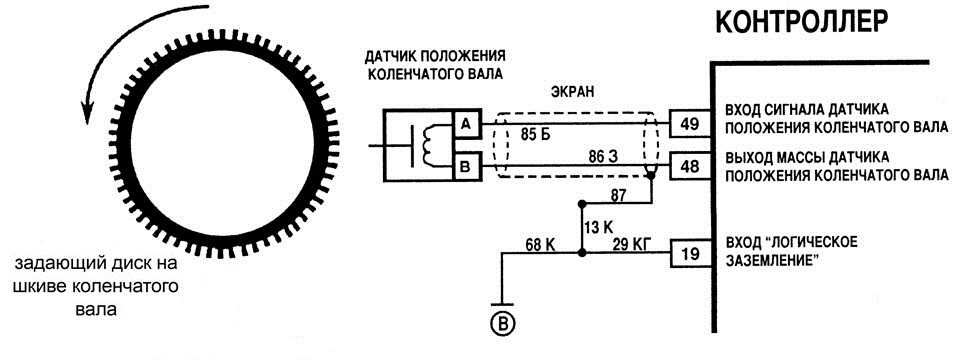

На нижнем рисунке представлена схема работы ДПКВ, где А — зазор между металлической пластиной и зубцами диска синхронизации.

Возможные причины неисправности

Катушка индуктивности ДПКВ намотана очень тонким проводом (до 0,02 миллиметров), она может содержать до нескольких тысяч витков. Основные факторы, влияющие на работоспособность датчика коленвала:

1. Повышение его температуры по мере прогревания двигателя.

Увеличение геометрических размеров катушки ДПКВ при нагревании может привести к обрыву тонких проводов обмотки. При остывании датчика размеры уменьшаются, и контакты вновь восстанавливаются.

Видео — ДПКВ перестает работать при нагреве до 70 градусов:

Таким образом, при холодном двигателе он работает, при нагревании перестает работать, затем по мере остывания двигателя вновь восстанавливается работоспособность.

2. Межвитковые замыкания обмотки катушки индуктивности.

Катушка намотана очень тонким проводом в лаковой изоляции. При эксплуатации автомобиля корпус датчика коррозирует, в нем появляются микротрещины, через которые внутрь попадает влага, разрушающая лаковую изоляцию. Это может привести к межвитковому замыканию. В таком случае сопротивление не изменится, а добротность значительно упадет, что приведет к потере сигнала.

3. Обрыв обмотки ДПКВ.

Такая неисправность возникает в результате большой внутренней коррозии либо неисправности схемы подключения.

4. Неисправность электрической схемы усилителя-компаратора.

Может возникнуть в результате перепадов напряжения бортовой сети автомобиля, естественного износа.

Принцип работы датчика синхронизации

Для устойчивого функционирования двигателя рабочий процесс ДПКВ происходит по следующему принципу:

На коленвале установлено специальное зубчатое колесо (реперный диск) с отсутствующими двумя зубцами — стартовым и нулевым.
При вращении коленвала зубчики, проходя через магнитное поле ДПКВ, изменяют его — как результат, в приборе формируются импульсы, данные о которых передается в блок управления;
При прохождении зубчатого колеса с отсутствующими зубцами мимо датчика характер импульсов меняется, и блок определяет начальное положение коленчатого вала;
на основании подсчета поступивших импульсов компьютер определяет положение коленвала в определенный период времени:
После обработки информации ЭБУ направляет сигналы в соответствующие системы автомобиля, и производится корректировка их работы.

В результате обеспечивается стабильная работа мотора автомашины.

Признаки поломки

Проблемы в работе электронной системы диагностируют по определенным внешним особенностям. Когда их насчитывают более трех – это часто свидетельствует о повреждении прибора. Проблему с датчиком коленчатого вала не всегда удается обнаружить сразу. Симптомы неисправности ДПКВ бывают следующими:

Резкие скачки оборотов от высоких до низких значений на холостом ходу.
«Стук двигателя», издаваемый гидрокомпенсаторами. Он отчетливо проявляется на высоких скоростях или подъеме в гору.
Отсутствие набора оборотов при работе мотора на полной мощности.
Остановка двигателя во время езды или заглохший во время остановки авто двигатель.
При неисправном датчике искра во время зажигания отсутствует или не появляется.
Аэродинамика авто сильно снижена.

Эти проблемы не всегда являются признаками неисправности датчика коленвала, они могут сигнализировать о поломке другой части системы. Перед починкой или заменой исключают другие причины, которые могут вызвать «симптомы». Неполадки ДПКВ могут не быть перманентными и проявляться время от времени. Чтобы убедиться, что двигатель неправильно функционирует из-за ошибок датчика коленвала, рекомендуется провести полную диагностику системы.

Поломка датчика коленвала. Что происходит с автомобилем?

Самым правдивым фактом поломки данного прибора является отказ двигателя. Он просто не заводится. Происходит это по причине несвоевременной подаче топливной смеси, и неправильный выбор момента его воспламенения.
Детонационные нарушения в двигателе, приводящие к скорому износу целого ряда деталей и самого мотора. Особенно проявляется при повышении нагрузки (например, заезд на возвышенность на малых скоростях).
Неустойчивая работа мотора в режиме холостой езды (самопроизвольное падение или увеличение оборотов). Мотор глохнет в момент кратковременных остановок (под светофором), либо на полном ходу.
Скачкообразные произвольно меняющиеся обороты при движении.
Потеря мощности.
Заметно снижаются динамические показатели автомобиля.
Замечается проблема заведения мотора. Он либо глохнет сразу, либо вовсе не заводится. Искра может срабатывать с перебоями, или вообще не сработать.
CHECK ENGINE на приборном щитке.

Следует понимать, что поломка ДПКВ приводит к утере ЭБУ способности выставлять корректные характеристики некоторых процессов:

— точно подсчитать объем порции топливной смеси, для впрыска в топливную магистраль двигателя

— определить точный момент воспламенения смеси в камере сгорания

— изменить угол положения распредвала

— выявить сам факт воспламенения

Как работает датчик?

Чтобы научиться выявлять неполадки указанного прибора, нужно представлять его конструкцию и понимать принцип работы. Устройство датчика несложное и включает следующие элементы:

многовитковая катушка;
магнитный сердечник;
выводы катушки припаяны к контактам разъема;
неразборный пластмассовый корпус с отверстием для крепления.

Измеритель устанавливается в непосредственной близости от зубчатого шкива, прикрепленного к коленчатому валу со стороны шестерен газораспределительного механизма. Посредством проводников датчик соединяется с главным электронным блоком, управляющим работой мотора.

Магнитный сердечник выведен наружу через торцевую часть пластикового корпуса и максимально приближен к зубьям вращающегося шкива. Просвет между деталями не превышает 1 мм.

Принцип действия прибора основан на явлении электромагнитной индукции. Когда в непосредственной близости от сердечника проходит значительная масса металла, катушка вырабатывает кратковременный электрический импульс. Зубцы крутящегося шкива вызывают череду таких импульсов, передающихся по проводам контроллеру. Благодаря этому электронный блок всегда «знает» положение коленвала, определяет верхние мертвые точки всех поршней и вовремя подает команду форсункам на впрыск топлива.

Отсюда возникло второе название прибора – датчик оборотов коленчатого вала. Надо понимать, что импульсы вырабатываются только при динамическом воздействии металлической массы, то есть, когда шкив вращается. Если коленвал остановился, ток в цепи элемента не возникает.

Признаки неисправности ДПКВ

Как правило, индуктивный ДПКВ одномоментно не выходит из строя. Окончательной поломке предшествует ряд симптомов:

1. Автомобиль на скорости начинает дергаться, как будто в нем заканчивается бензин (топливо) или пропадает зажигание.

2. Классическая неисправность – автомобиль прекрасно заводится «на холодную», едет минут двадцать. Затем двигатель внезапно глохнет, попытки запуска безуспешны. Следует походить вокруг автомобиля минут двадцать, дать ему остыть, двигатель снова запускается и определенное время на нем еще можно проехать. Затем ситуация повторяется. В этом случае есть даже особая рекомендация (!) для водителей: чтобы добраться до места стоянки, необходимо набросить смоченную холодной водой тряпку на датчик коленвала.

3. Двигатель глохнет после попадания авто в лужу, плохо заводится в сырую погоду.

4. Автомобиль заводится через раз, наконец, перестает заводиться вообще.

Устройство ДПКВ

Деталь представляет собой стальной сердечник с обмоткой из медной проволоки, размещенный в пластиковом корпусе и залитый компаундной смолой.

Выпускаются 3 типа датчиков синхронизации:

Оптический датчик

Индукционные. Принцип работы основан на использовании намагниченного сердечника с намотанной на нем медной проволокой, на концах которой замеряют изменение напряжения. Кроме фиксации положения коленвала, он замеряет скорость его вращения, что также необходимо для качественной работы ДВС. Индукционные датчики являются наиболее распространенными и часто применяющимися в устройстве автомобиля.
Оптические. В основе их конструкции — светодиод, который излучает световой поток, и приемник, фиксирующий свет с другой стороны. При попадании светового луча на контрольный зуб он прерывается, приемник фиксирует его отсутствие, и информация передается в ЭБУ.
Датчик Холла. Работает на основе одноименного физического эффекта. На коленчатом валу размещен магнит, при прохождении им датчика в последнем возникает постоянный ток, фиксируемый синхронизирующим диском.

Многофункциональность прибора индукционного типа и датчика Холла делают их наиболее востребованными в конструкции современных моторов.

Симптомы неисправности датчика положения коленчатого вала

Чтобы диагностировать потенциальную проблему с вашим двигателем, вы можете обратиться к датчику положения коленчатого вала. В этом разделе обсуждаются симптомы неисправного датчика положения коленчатого вала и подразделы, которые могут помочь определить проблему — остановка двигателя или пропуски зажигания, проблемы с частотой вращения и оборотами двигателя, проблемы с опережением зажигания и опережением впрыска топлива, а также проблемы с ускорением и изменением фаз газораспределения. .

Остановка двигателя или пропуски зажигания

Когда датчик положения коленчатого вала не работает должным образом, это может привести к остановке двигателя или пропуску зажигания. Есть некоторые признаки и симптомы, о которых вам следует знать. К ним относятся:

Трудно завести машину
Периодически глохнет на холостом ходу
Плохое ускорение или потеря мощности во время вождения
Неравномерный или грубый холостой ход

Если вы столкнулись с какой-либо из этих проблем, важно немедленно проверить свой автомобиль. Игнорирование мелких проблем может привести к капитальному ремонту в будущем

Также стоит отметить, что эти симптомы могут быть связаны с другими проблемами двигателя, и только диагностика может сказать наверняка.

Проблемы с частотой вращения двигателя и оборотами

Ваша машина Датчик положения коленчатого вала может выйти из строя, что может вызвать проблемы с частотой вращения двигателя и числом оборотов в минуту.

Двигатель может работать неравномерно на холостом ходу, часто глохнуть, обороты могут колебаться.
Ускорение может стать прерывистым или рывковым, например, ваша машина пытается набрать скорость, но затем теряет мощность. Также может загореться индикатор проверки двигателя.

Эти симптомы могут быть похожи на неисправный топливный насос или забитый воздушный фильтр. Лучше всего проверить это у механика, если это происходит часто. Замена датчика положения коленвала обычно это решение.

Проблемы с опережением зажигания и опережением впрыска топлива

Важно правильно ухаживать за «Проблемы контроля времени» зажигания и впрыска топлива для правильной работы автомобиля. Это управление синхронизацией помогает настроить сигнал датчика коленчатого вала в соответствии с частотой вращения и положением двигателя, контролируя впуск и сгорание топлива

Ознакомьтесь с нашей таблицей, чтобы узнать, когда возникают проблемы с контролем времени:

Проблема опережения зажигания	Проблема синхронизации впрыска топлива
Зажигание имеет неприятные последствия	Плохая производительность под нагрузкой
Жесткий старт	Низкий расход бензина
Медленное ускорение	Пропуски зажигания

Эти проблемы могут серьезно сказаться на производительности вашего автомобиля. Чрезмерное накопление сажи или засорение топливных форсунок может привести к снижению эффективности использования топлива, что приведет к неоптимальному моменту зажигания. Неисправный датчик MAP также вызывает проблемы с обоими механизмами синхронизации.

Вы можете легко восстановить нормальное управление синхронизацией, заменив неисправные датчики или регулярно очищая забитые системы. Более новые автомобили также нуждаются в перепрограммировании программного обеспечения после ремонта для сброса заводских настроек. Правильный уход за компонентами вашего автомобиля поможет сохранить его производительность и срок службы.

Проблемы с ускорением и изменением фаз газораспределения

Неисправный датчик коленвала может вызвать множество проблем. Плохая работа двигателя, низкая выходная мощность, затрудненный запуск автомобиля, остановка или неровный холостой ход — все это симптомы. И если вы не устраните их быстро, может последовать дорогостоящий ремонт и повреждение двигателя.

Вы можете увидеть некоторые предупреждающие индикаторы на приборной панели, такие как индикатор Check Engine или индикатор ABS. Эти огни означают, что пришло время серьезно заняться проблемой.

Регулярные проверки технического обслуживания всегда являются хорошей идеей, чтобы избежать таких проблем. Технические специалисты могут использовать диагностические инструменты для обнаружения потенциальных проблем с датчиком положения коленчатого вала до того, как они усугубятся.

Как проверить работоспособность датчика

Рекомендуется производить проверку работоспособности ДПКВ в следующей ниже последовательности.

Сначала проводится компьютерная диагностика. Возможны две ошибки, связанные с неисправностью ДПКВ: обрыв цепи и отсутствие сигнала. В первом случае необходимо его прозвонить.

Большинство индуктивных датчиков (двухконтактные) имеет сопротивление обмотки от 300 Ом до 2 килоОм. Точные данные для своего ДПКВ можно посмотреть в справочниках:

Если устройство звонится, а ошибка остается, необходимо проверить сопротивление ДПКВ от контактов разъема блока управления. Для этого необходима схема управления двигателем автомобиля.

Видео — как проверить ДПКВ мультиметром:

Если ошибка показывает на отсутствие сигнала, лучше проверить выходной сигнал с помощью осциллографа. В общем случае он должен иметь вид

Проверку сигнала следует производить во время вращения коленвала (при запуске стартером). Можно приблизительно оценить наличие сигнала при помощи мультиметра, переключив его в режим измерения переменных напряжений.

Если в автомобиле установлен трехконтактный датчик с усилителем, необходимо при подключенном разъеме присоединить светодиодный пробник между массой автомобиля и выходом датчика (определяется по схеме). Во время запуска двигателя светодиод должен моргать.
