Описание устройства мотора K9K 1.5 dCi
В 2001 году на втором поколении популярной модели Клио дебютировал 1.5-литровый дизель. Это был вполне типичный для своего времени мотор с топливной системой типа Common Rail, чугунным блоком на 4 цилиндра, алюминиевой 8-клапанной головкой без гидрокомпенсаторов, ременным приводом ГРМ, турбиной фирмы KKK либо BorgWarner и естественно интеркулером.
На эти моторы ставились топливные системы трех производителей: Delphi, Bosch или Siemens: до 2009 года на все версии агрегатов до 100 л.с. устанавливалась Delphi, а на мощные Siemens, затем в 2009 году Delphi сменил Bosch, а Siemens остался, но был переименован в Continental. Маломощные версии этого агрегата оснащали обычным турбокомпрессором BorgWarner KP35, а модификации двигателя свыше 100 л.с. турбиной с изменяемой геометрией BorgWarner BV39. Существует четыре поколения таких двигателей под эконормы Евро 3, 4, 5 и 6 соответственно.
Русскоязычный онлайн-мануал для К9К находится тут
Немало полезных материалов собрано на RenaultAtlas
Источник
Ходовая
На передней оси установлены стойки Макферсон, а на задней – скручивающаяся балка. В рулевом управлении использован классический гидроусилитель.
Еще про Ниссан: Купить новый Nissan Almera 2021 у официального дилера г. Москва
Шаровые опоры передних рычагов изнашиваются ближе к 50-60 тыс. км, хотя некоторые доезжали на оригинальных шаровых до 100-110 тыс. км. При выявлении дефекта в гарантийный период дилеры меняли рычаг в сборе (2 600 рублей за оригинал). Тем не менее, шаровую можно заменить отдельно (от 400 рублей за деталь).
Стоит обратить внимание на тот факт, что до 2021 года использовались шаровые с проточкой пальца по кругу, а после усиленные – с проточкой сбоку. Некоторые владельцы Альмер переходного года столкнулись с несоответствием типа шаровой, заказанной по ВИН-номеру и установленной на заводе. Сайлентблоки рычагов, амортизаторы и ступичные подшипники, как правило, выхаживают более 100-150 тыс
км. Но если уж и доведется их менять, то за передний амортизатор придется отдать 2-4 тыс. рублей, а за подшипник с работой по замене – около 3 000 рублей
Сайлентблоки рычагов, амортизаторы и ступичные подшипники, как правило, выхаживают более 100-150 тыс. км. Но если уж и доведется их менять, то за передний амортизатор придется отдать 2-4 тыс. рублей, а за подшипник с работой по замене – около 3 000 рублей.
Время от времени владельцы жалуются на стук сзади. Обычно в этом виноваты амортизаторы (от 1 500 рублей) либо втулки верхнего крепления.
Тормозные шланги первых Almera сильно натягивались при полностью вывернутых колесах. В последствие их бесплатно меняли во время плановых ТО. Правда, удлиненные шланги недостаточно хорошо закреплены и небрежно болтаются. В результате, на некоторых экземплярах во время очередного ТО обнаруживались потертости в месте соприкосновения с пластиковым брызговиком двигателя.
Технические особенности 1GD
Рассматриваемый двигатель с маркировкой 1GD-FTV сохраняет традиции серии 1GD, поскольку блок цилиндров из чугуна относится к числу негильзованных. Модификации серии, идущие на автомобили Hilux, не предусматривают балансирного механизма. Он используется на версиях ДВС для внедорожников Prado и малотоннажных грузовиков Hiace. Привод осуществляется отдельной цепью, сам механизм размещается под блоком.
Блок цилиндров 1GD-FTV

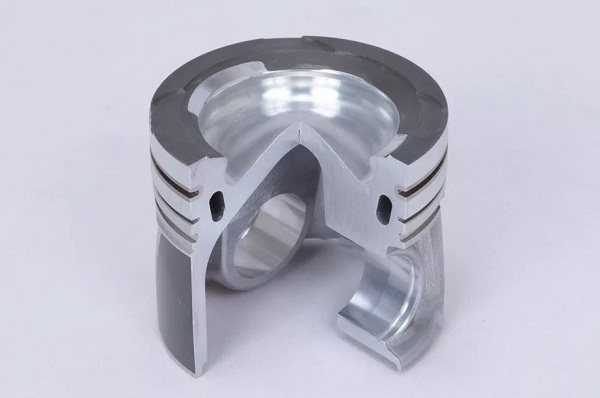

Полноразмерные поршни 1GD-FTV выполнены из легкого металлического сплава. Вставка из легированного чугуна расположения в канавке верхнего кольца. Поршневая юбка имеет полимерное напыление. Плавающие пальцы соединяют поршни и шатуны.
Поршень 1GD-FTV
Материалом для головки блока служит сплав на основе алюминия. Форсунки стоят вертикально, свечи между портами впуска. Смазка рокеров осуществляется по каналам, проделанным в пластиковой крышке над головкой 1GD-FTV.
ГБЦ с двумя распредвалами 1GD-FTV
ГРМ и система смазки
Газораспределительный механизм (ГРМ) двигателя 1GD представлен двумя валами, расположенными в головке блока. На каждый цилиндр приходится по четыре клапана (два на впуск и два на выпуск). Авто оснащен гидрокомпенсаторами и роликовыми толкателями, что упрощает обслуживание в плане регулировки клапанов.
От коленвала цепь приводит в движение вал топливного насоса, вторичная цепь идет на распредвалы. За натяжение отвечает гидронатяжитель. Вакуумный насос приводится от задней части распредвала. Работа масляного насоса зависит от шестерной передачи, идущей от коленвала.
Коленвал 1GD-FTV
Маслорадиатор жидкостного типа стоит в лобовой части мотора. Блок цилиндров оснащен масляными форсунками, обеспечивающими охлаждение и смазку поршней.
Масляные форсунки 1GD-FTV
Впуск
Рассматриваемая серия двигателей обеспечена турбокомпрессорами, причем направляющий аппарат (второго поколения) способен изменять геометрию. Так достигается постоянное поддержание давления вне зависимости от числа оборотов ДВС. На высоких оборотах минимизируется противодавление, на низких растет мощность. Перепускной механизм на 1GD-FTV отсутствует. Охлаждение турбины предусмотрено жидкостное.
Турбокомпрессор для мотора 1GD-FTV
Воздух охлаждается за счет фронтального интеркулера 1GD-FTV, во впускном коллекторе стоит приводная дроссельная заслонка электронного типа. Благодаря этому снижен шум при работе двигателя на холостых оборотах, остановка мотора при глушении оказывается плавной. В тракте стоят заслонки, отвечающие за изменение геометрии (пневмопривод отвечает за их работу). Благодаря конструкции на входе формируется вихрь, а процесс сгорания топливно-воздушной смеси улучшается.
Интеркулер для мотора 1GD-FTV
Немного о топливной системе
Подает горючее в двигателях серии 1GD насос высокого давления (сокращенно ТНВД), в цилиндры топливо идет через форсунки. Последние снабжены электронным управлением. Благодаря Common Rail давление может доходить до 220 МПа (такое значение можно считать рекордным). Расходники поставляются компанией Denso.
ТНВД для мотора 1GD-FTV
В течение одного цикла работы поршней впрыск проходит до верхней мертвой точки (два раза), в ВМТ (главный), на такте расширения (поздний). Контролируется давление горючего за счет дозировки подачи и благодаря клапану сброса (дозирование слива). Точное управление подачей топлива обеспечивается обилием датчиков 1GD, установленных в системе (их больше десяти, причем разного типа).
Топливная форсунка 1GD-FTV
Двигатели

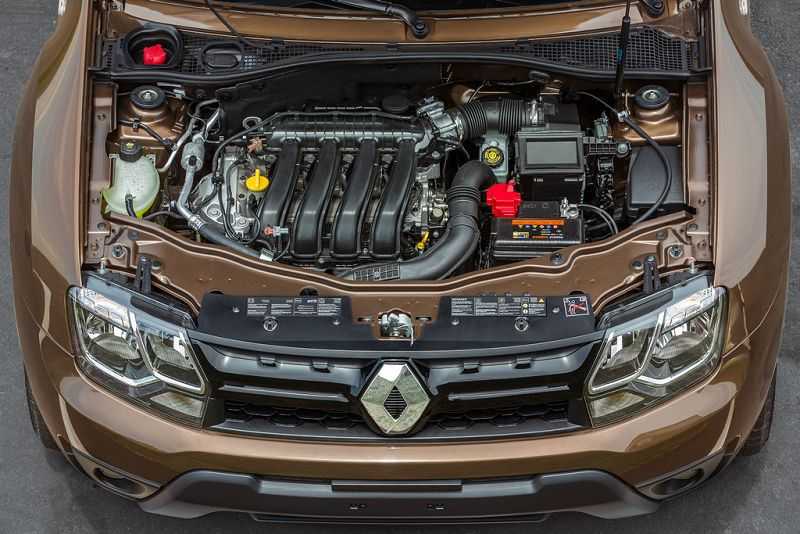

Наименее проблемный агрегат – атмосферный бензиновый двигатель объемом 1,2 литра. Это 4-цилиндровый агрегат с индексом D4F. Его техническая особенность — 16 клапанов, управляемых одним распределительным валом. Эта технология широко использовалась японскими производителями еще в 90-ых годах. Управление клапанами осуществляется с помощью коромысел и механических ограничителей зазора.
Превосходную надежность двигателя нарушает только электроника управления. Она поставлялась французским Sagem и итальянским Magneti Marelli
И вот как раз последняя показала себя неважно — не выдерживала увеличенной тепловой нагрузки. Тем не менее, двигатель достоин рекомендаций, так как лишен каких-либо фатальных дефектов. Хорошо зарекомендовали себя и бензиновые атмосферники рабочим объемом 1,4 л
Правда, порой приходится прибегать к замене подушек двигателя и ремонту дроссельной заслонки
Хорошо зарекомендовали себя и бензиновые атмосферники рабочим объемом 1,4 л. Правда, порой приходится прибегать к замене подушек двигателя и ремонту дроссельной заслонки.
1.4 помечен кодом K4J. Его головка содержит два распределительных вала, а зазоры клапанов контролируются гидравликой.
Бензиновый 1.6 К4М — производная от атмосферного 1,4 л. Расширение рабочего объема достигнуто за счет увеличения хода поршня с 70 до 80 мм при сохранении диаметра цилиндра 79,5 мм.
Атмосферные 1.4 и 1.6 оснащены системой регулирования фаз на впускном валу. Для этого используется гидравлический переключатель, который идет в сборе с шестерней распредвала. Со временем фазовращатель сдается, что проявляется скрежетом при запуске двигателя.
Отказ катушек зажигания — еще одна общая проблема двигателей K4J и K4M. Катушек здесь четыре — по одной на каждый цилиндр. Что интересно, данный дефект преследует эти двигатели со второй половины 90-ых годов, с тех пор как они появились еще в первом Мегане.
Катушки изначально поставлялись Sagem. Из-за большого числа неисправностей Рено обратился за помощью к другому поставщику — Denso. Результат был отличный — катушки оказались долговечнее. Однако, через некоторое время Renault снова вернулся к продукции Sagem. Несмотря на ряд доработок, катушки так и остались недостаточно надежными.
2-литровый атмосферный двигатель и турбомотор 1.2 ТСе дороги в обслуживании и ремонте. Вдобавок они не так экономичны, как заверяет производитель.
2.0 располагает объемом 1997 см3 и помечен кодом M4R. Двигатель родом из Nissan. Это единственный агрегат в линейке, который использует цепной привод ГРМ. Цепь — надежная.
Турбированный 1.2 TCe развивает 100 л.с. и имеет маркировку D4Ft. Он создан на базе атмосферного 1.2 D4F, а по своему характеру он напоминает старые добрые турбомоторы. Топливная система с распределенным впрыском, поэтому расход топлива не так сильно зависит от нагрузки. Степень сжатия такая же, как у атмосферника. К сожалению, некоторые образцы страдают повышенным расходом масла. D4Ft, как и D4F, время от времени нуждается в проверке зазора клапанов (обычно, когда появляется шум).

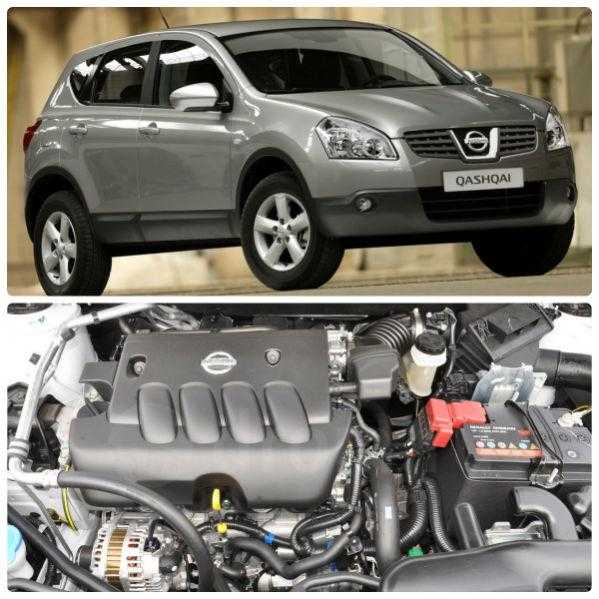

Двигатели Ниссан Кашкай J10 (первое поколение)
На автомобилях Ниссан Кашкай первого поколения (2006-2013) устанавливались бензиновые и дизельные двигатели объемом 1.5, 1.6 и 2.0 л. Речь идет о моторах HR16DE, MR20DE, K9K и M9R. Стоит отметить, что в России Ниссан Кашкай первого поколения официально продавался только с бензиновыми моторами 1.6 HR16DE и 2.0 MR20DE. Ниже будут представлены технические характеристики каждого мотора, а также его уязвимые места и основные проблемы.
1.6 бензин HR16DE
Двигатель Кашкай объемом 1.6 л представляет собой атмосферный силовой агрегат, ресурс которого превышает 250 тысяч км. Инжекторный ДВС HR16DE имеет блок цилиндров из алюминия. Цепь надежная, раннее растяжение не является типичной проблемой мотора. Силовой агрегат, установленный на кроссовер Ниссан в комплектации 1.6 MT 360, расходует 6,6 л топлива в смешанном цикле. Годы производства мотора – с 2006-го по настоящее время.
Двигатель Ниссан Кашкай 1.6 HR16DE обладает следующими техническими характеристиками:
Проблемы и слабые места HR16DE
Обслуживание HR16DE сводится к проведению регулярного ТО, которое подразумевает замену моторного масла и масляного фильтра. Производитель рекомендует выполнять это действие через каждые 15 тысяч км (в тяжелых условиях лучше через 7500). При правильной эксплуатации серьезный ремонт двигателя Ниссан Кашкай предстоит лишь по мере приближения к предельному ресурсу ДВС.
Характерные поломки следующие:
2.0 бензин MR20DE
Двухлитровый двигатель Кашкай на практике обладает повышенным ресурсом – свыше 300 тысяч км. Годы выпуска – 2005–н.в. Блок мотора выплавлен из алюминия, на каждый из 4 цилиндров приходится по 4 клапана (по 2 на впуск и выпуск). Потребление бензина на кроссовере с комплектацией 2.0 CVT SV – 7,6 л. Параметры силовой установки MR20DE таковы:
Проблемы MR20DE
Обслуживание агрегата MR20DE сводится к своевременному ТО, замена масла – каждые 15 тысяч пробега (7500 при тяжелых условиях). Отсутствие гидрокомпенсаторов приводит к необходимости регулировки клапанов по мере появления стука. Слабым место некоторых двигателей является ГБЦ – ей свойственно растрескиваться при нагрузке (например, при чрезмерном усилии во время закручивания свечей зажигания). Динамометрический ключ помогает предотвратить неприятность.
Среди проблем стоит отметить:
1.5 дизель К9К
Полуторалитровый двигатель К9К с турбокомпрессором работает на дизельном топливе и также обладает повышенным ресурсом – свыше 300 тысяч км пробега. Блок сделан из чугуна, клапанов на цилиндр – 2. Производится мотор с 2001 года, пока выпуск не завершился. Расход дизеля на примере Ниссан Кашкай 1.5 dCi MT Acenta – 5,2 л. Характеристики ДВС следующие:
Неисправности двигателя 1.5 дизель Qashqai
Полуторалитровый дизельный ДВС Кашкай отличается надежностью. Первоначально ресурс зубчатого ремня (он использовался вместо цепи ГРМ) составлял не больше 90 тысяч км, впоследствии он был увеличен.
Проблемы с двигателем возникают при использовании масла плохого качества, при несвоевременной его замене. Уязвимое место – шатунные вкладыши, которые могут провернуться после 100 тысяч км пробега. Совет работников сервиса – заменить их заранее (можно сразу после покупки авто).
Дорогой ремонт потребуется при неправильном обслуживании, т.е. использовании топлива низкого качества, нерегулярной замене топливного фильтра. Выходит из строя топливный насос высокого давления, следом за ним идут форсунки. В остальном серьезных нареканий к силовому агрегату нет. Срок службы турбины также высокий, она часто прорабатывает вместе с двигателем вплоть до его полного выхода из строя.
2.0 дизель M9R
Дизельный двухлитровый двигатель M9R имеет ресурс свыше 350 тысяч. Блок цилиндров выполнен из чугуна. Годы производства – с 2005-го по настоящее время. Параметры мотора следующие:
Обслуживание двигателя заключается в замене масла каждые 15 тысяч пробега (лучше 7500). Необходимо чистить клапан EGR. Регулярное ТО увеличивает срок службы силовой установки. Турбина Garrett также имеет неплохой ресурс и способна выполнять свою задачу на протяжении всего срока службы ДВС.
Среди минусов – часто клинящие форсунки и забивающийся клапан обратки. Неисправность легко устраняется в сервисе. Замена цепи на двухлитровом Ниссан Кашкай – дорогое мероприятие, а ресурс детали составляет 150 тысяч км.
Замена цепи ГРМ Ниссан Кашкай
Nissan Qashqai оборудован бензиновыми двигателями HR16DE (1.6), MR20DE (2.0) и дизельными агрегатами M9R (2.0), K9K (1.5). На бензиновых двигателях независимо от типа мотора движение распредвала приводится в действие цепным приводом. На дизельных двигателях цепь ГРМ стоит только на M9R (2.0).
Согласно техническому паспорту Ниссан Кашкай, процедура по заменепроверке цепи ГРМ предусмотрена на ТО 6 (90.000 км)
- ошибка двигателя по расхождению фаз газораспределительного механизма
- плохой запуск на холодном пуске
- стуки в подкапотном пространстве при работающем ДВС (со стороны привода ГРМ)
- долго крутит
- плохая тяга двигателя
- большой расход топлива
- полная остановка автомобиля на ходу, при попытке запуска мотор не заводится, а стартер вращается легче обычного
На Кашкай с мотором (1.6) устанавливают цепь ГРМ производственный артикул 130281KC0A. Ближайшими по тождественности цепями ГРМ будут от производителей Pullman 3120A80X10 и CGA 2CHA110RA.
Проблемы и недостатки двигателя K9K
K9K 1.5 dCi находится в производстве достаточно много лет и все конструктивные недостатки, которые были выявлены, уже устранены. Этот 1.5-литровый дизель почти сразу зарекомендовал себя с хорошей стороны в плане надежности и полюбился многим автовладельцам. Но ничто не безупречно в нашем мире, так и двигатель K9K имеет свои недостатки и слабые стороны, а отдельные узлы и компоненты требуют повышенного к себе внимания. Приведем список самых распространённых проблем двигателя Renault K9K 1.5 dCi:
- Задиры на шатунных вкладышах либо проворот шатунных вкладышей. К таким последствиям ведут слишком длинные пробеги между заменами моторного масла. Напомним, что производитель рекомендует сокращать интервал между заменами до 5000 км при эксплуатации автомобиля в тяжелых условиях. Если придерживаться этого правила, то проблемы с вкладышами маловероятны;
- Топливная система Common Rail от Delphi более чувствительна к качеству топлива, чем Siemens/Continental. Завоздушивание топливной системы из-за плохого дизельного топлива или забитого топливного фильтра приведет к быстрому износу ТНВД, ну а металлическая стружка направится в форсунки. Топливная система производства Siemens более снисходительна к качеству солярки, но и дороже в ремонте;
- У двигателя нет гидрокомпенсаторов в приводе клапанов. Владельцам приходится регулировать зазоры клапанов каждые 100 000 км;
- При обрыве ремня ГРМ мотор гнет клапаны. На двигателях до 2016 года регламент предписывает менять ремень каждые 60 000 км или раз в четыре года. После 2016 года – каждые 90 000 км или 6 лет;
- Клапан EGR нуждается в чистке примерно раз в 80 000 км;
- Ресурс сажевого фильтра сильно снижается из-за коротких поездок на непрогретом моторе.

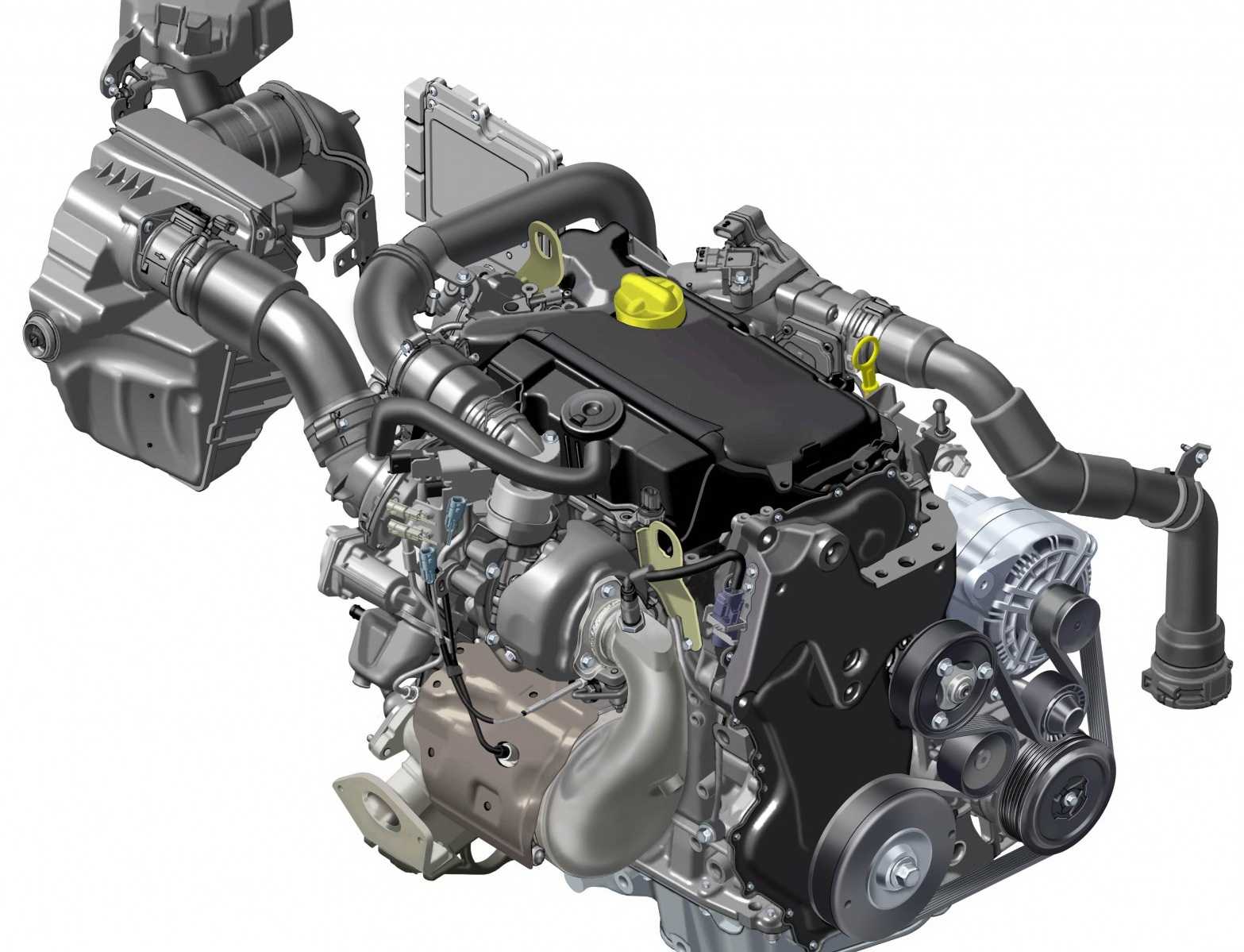

Технические особенности К9К
Впервые К9К был установлен на машине Renault Clio 1.5 dCi. После этого мотор начали монтировать практически на всех автомобилях. Блок цилиндров сделан из чугуна. Рабочий объем двигателя – около 1,5 л.
Масляный фильтр К9К
Каждый цилиндр оснащен двумя клапанами. Для головки этого элемента применяется алюминий. Диаметр впускных клапанов составляет 33,5 мм, а выпускных – 29 мм. Каждые 50 тысяч км требуется настраивать работу клапанов.
Первая модель К9К оборудована турбиной BorgWarner KP35. Мощность двигателя измеряется, как 65 л.с. при 4000 об/мин. Давление наддува – 1 бар. Похожая модель с охладителем наддувочного воздуха, где давление составляет 1,2 бар, отличается мощностью 80 л.с. при 4000 об/мин. Более модернизованный агрегат К9К оснащен турбиной BorgWarner BV39. Его мощность – 100 л.с. при 4000 об/мин.
Второе поколение отличалось переходом на Евро-4. Также была улучшена технология впуска и выпуска. Вместе с этим увеличилась долговечность ремня ГРМ и увеличен интервал замены масла.
Головка блока К9К
Третья версия К9К соответствовало стандартам Евро-5. Также был установлен сажевый фильтр и улучшена долговечность ремня ГРМ. При этом мощность двигателя может достигать 110 л.с. при 4000 об/мин.
Описание устройства мотора K9K 1.5 dCi
В 2001 году на втором поколении популярной модели Клио дебютировал 1.5-литровый дизель. Это был вполне типичный для своего времени мотор с топливной системой типа Common Rail, чугунным блоком на 4 цилиндра, алюминиевой 8-клапанной головкой без гидрокомпенсаторов, ременным приводом ГРМ, турбиной фирмы KKK либо BorgWarner и естественно интеркулером.
На эти моторы ставились топливные системы трех производителей: Delphi, Bosch или Siemens: до 2009 года на все версии агрегатов до 100 л.с. устанавливалась Delphi, а на мощные Siemens, затем в 2009 году Delphi сменил Bosch, а Siemens остался, но был переименован в Continental. Маломощные версии этого агрегата оснащали обычным турбокомпрессором BorgWarner KP35, а модификации двигателя свыше 100 л.с. турбиной с изменяемой геометрией BorgWarner BV39. Существует четыре поколения таких двигателей под эконормы Евро 3, 4, 5 и 6 соответственно.
Русскоязычный онлайн-мануал для К9К находится тут
Немало полезных материалов собрано на RenaultAtlas
Источник
Общее описание и модификации
Под фирменным обозначением 1.5 dCi скрывается двигатель К9К, разработанный и производимый альянсом Renault Nissan с 2001 года (выпуск налажен на заводах в Испании, Турции и Индии). В основе – чугунный блок (ход поршня – 80,5 мм, диаметр цилиндра – 76 мм, рабочий объем – 1461 куб. см) и алюминиевая ГБЦ с одним распредвалом и двумя клапанами на цилиндр. А вот далее следуют различия в применяемых топливных системах, системе наддува, «экологии», навесном оборудовании, его приводе и так далее.
Принято выделять четыре поколения, соответствующие стандартам Euro 3 (c 2001 года), Euro 4 (с 2005 года), Euro 5 (с 2008 года) и Euro 6 (с 2012 года). При этом надо учитывать, что в общей сложности у двигателя , которые применялись на легковых и легких коммерческих моделях Renault/Dacia, Nissan, Mercedes, Infiniti, Mahindra и Suzuki.
И, разумеется, имеются различия в зависимости от региона продаж. Например, реализуемые в СНГ автомобили Renault оснащаются версиями, соответствующими стандарту Euro 5. Сажевый фильтр появился на них лишь в 2015 году. Европейские версии оснащаются им с 2008 года, а двигатели последнего поколения имеют системы start-stop и впрыск мочевины.
Все это замечательно, но потенциальных покупателей и действующих владельцев автомобилей с такими моторами интересуют вопросы надежности и ремонтопригодности 1.5 dCi. Ведь в свое время карма этого двигателя была изрядно подпорчена страшилками про «капризную» систему Common Rail Delphi, а некоторые опытные владельцы предпочитают в профилактических целях сразу после покупки подержанного автомобиля менять не только привод ГРМ, но и шатунные вкладыши – якобы они по определению «живут» недолго.
Где тут вымысел, где тут правда, где подводные камни и нюансы, которые следует учитывать при покупке и дальнейшей эксплуатации K9K, разбирались с помощью специалистов ООО «Лозанж» — официального дилера Renault в Беларуси. Конечно, в первую очередь у них перед глазами опыт обслуживания и ремонта автомобилей, купленных новыми в Беларуси и обслуживаемых с периодичностью не более 15 тысяч километров. Автомобили из Европы имеют свою специфику: пробеги больше, межсервисные интервалы в «прежней жизни» часто составляют 30 тысяч километров, а иногда и больше. Ну да давайте обо всем по порядку.
Технические характеристики
Технические характеристики Рено Меган 3 соответствуют общей платформе Nissan C, на ней построены Флюенс и Сценик. Используют для производства автомобилей C класса.
Спереди независимая МакФерсон, сзади H-подобная ось с программированной деформацией, соединенная с винтовыми пружинами.
Гамма моторов:
бензиновые 1.6L 16v – 106 и 114 л.с. и 2.0L 16v – 138 л.с.. По норме токсичности соответствует EURO 5.
Кузов:
хэтчбек, 5 дверный, класс С
Количество мест:
5
Трансмиcсия:
механика 5 или 6 ступенчатая или CVT робот.
Привод:
передний
Объем багажника:
368 литров.
Тормоза:
дисковые вентилируемые спереди и дисковые сзади.
Размер шин:
205/65 R16
Объем топливного бака:
60 литров.
Вес авто:
от 1280 кг.
Бензиновый 1.6 — 106 л.с.
Характеристики Меган для двигателя 1,6 — 106 л.с.:
расход топлива город/трасса — 6,7 л / 100 км. Запас хода на полном баке 896 км по трассе. Максимальная скорость машины — 183 км/ч, разгон до 100 — 11,7 секунд для 5МКПП.
Бензиновый 1.6 — 114 л.с.
Характеристики Меган для двигателя 1,6 — 114 л.с.:
расход топлива город/трасса — 6,6 л / 100 км. Запас хода на полном баке 909 км по трассе. Максимальная скорость машины — 175 км/ч, разгон до 100 — 11,9 секунд для CVT.
Газораспределительный механизм
Двигатель не имеет гидрокомпенсаторов, поэтому рано или поздно владелец может столкнуться с необходимостью регулировки тепловых зазоров клапанов. Вряд ли это произойдет ранее 100-120 тысяч километров, а вот дальше характерный стук или подтраивание двигателя заставят заняться этой непростой процедурой. Дело в том, что зазоры выставляются путем подбора стаканов (хорошо, если в наличии на СТО будут все нужные размеры). Чтобы поменять стаканы, надо снимать распредвал, что увеличивает трудоемкость работы и ее стоимость. Небольшой лайфхак: можно немного сэкономить на работе, если совместить эту операцию с обновлением привода ГРМ.
На моторах первого поколения замена ремня и ролика ГРМ требовалась каждые 60 тысяч километров, во втором поколении этот срок увеличили до 90 тысяч километров, а последние версии имеют заявленные интервалы 120 и даже 180 тысяч. Но это в Европе. В нашем регионе регламент, скажем, для Renault Duster, следующий: если автомобиль произведен до 16 сентября 2016 года, привод ГРМ подлежит замене через 60 тысяч километров или 4 года (в зависимости от того, что наступит раньше), если позже – каждые 60 тысяч километров или 4 года.
При данной операции обязательно меняется не только ремень ГРМ и его ролик, но и ремень навесных агрегатов, а также его натяжитель. Экономить на качестве деталей и пытаться использовать старые ролики или крепеж шкива нельзя.
Взять тот же натяжитель вспомогательного ремня. Если оставить его на второй срок, есть риск, что со временем пружина ослабнет, ремень соскочит, порвется, его намотает на шкив, что уже чревато обрывом ремня ГРМ.
То же с болтом и шайбой: в комплекте они идут и должны быть использованы. Повторное применение старых деталей чревато ослаблением крепежа.
Также следует учитывать, что на некоторых моторах должен меняться и демпферный шкив коленвала – при каждой замене или через раз, в зависимости от его конструкции. Если генератор оснащен обгонной муфтой, проверяется ее состояние, при необходимости она подлежит замене. А вот помпа достаточно долговечна, ее рекомендовано менять при каждом втором обновлении привода ГРМ. В любом случае должна быть проведена ее проверка на наличие люфта.
Оригинальный ремень имеет метки, что упрощает его установку. Регламент работ подразумевает использование фирменного специнструмента – фискаторов коленвала и распредвала, хотя «гаражники» умудряются обходиться и без них (но результат зависит от аккуратности и мастерства исполнителя).
