Какой двигатель лучше: 8 или 16 клапанный

Схематическая зарисовка двигателя ВАЗ-2112

Подробная схема двигателя ВАЗ-2112.

1 – поддон картера двигателя. 2 – передний сальник коленвала. 3 – коленчатый вал. 4 – шкив коленчатого вала. 5 – масляный насос. 6 – шкив привода генератора. 7– зубчатый ремень ГРМ. 8 – передняя крышка привода механизма газораспределения. 9 – шкив насоса охлаждающей жидкости (помпа). 10 – натяжной ролик. 11 – зубчатый шкив распредвала. 12 – задняя крышка привода механизма газораспределения. 13 – сальник распределительного вала. 14 – выпускной распределительный вал. 15 – гидротолкатель. 16 – пружина клапана. 17 – направляющая втулка клапана. 18 – выпускной клапан. 19 – ресивер. 20 – крышка подшипников распределительного вала. 21 – направляющая труба. 22 – крышка головки блока цилиндров. 23 – пластиковая крышка. 24 – свеча зажигания. 25 – впускной распределительный вал. 26 – впускной клапан. 27 – головка блока цилиндров. 28 – соединительная муфта. 29 – топливная рампа. 30 – шланг вентиляции картера. 31 – форсунка. 32 – впускной коллектор. 33 – маховик. 34 – держатель заднего сальника коленчатого вала. 35 – задний сальник коленчатого вала. 36 – блок цилиндров. 37 – масляный щуп. 38 – поршень. 39 – шатун. 40 – крышка шатуна. 41 – крышка коренного подшипника коленчатого вала.

Отличия 16 клапанных двигателей ваз

16 клапанные двигатели ваз начали устанавливаться серийно на автомобили ваз десятого семейства. С начало устанавливались двигатели объемом 1.5 литра двигатель 2112, а потом на смену ему пришел 1.6 21124. Когда серийно начали выпускать автомобиль приора, на нее уже устанавливали двигатели 21126. Ну для начала давайте разберемся чем отличается двигатели 1.5 2112 от двигателя 21124 1.6, а потом перейдем к двигателю приора.

Основные отличия 16 клапанных двигателей ваз.

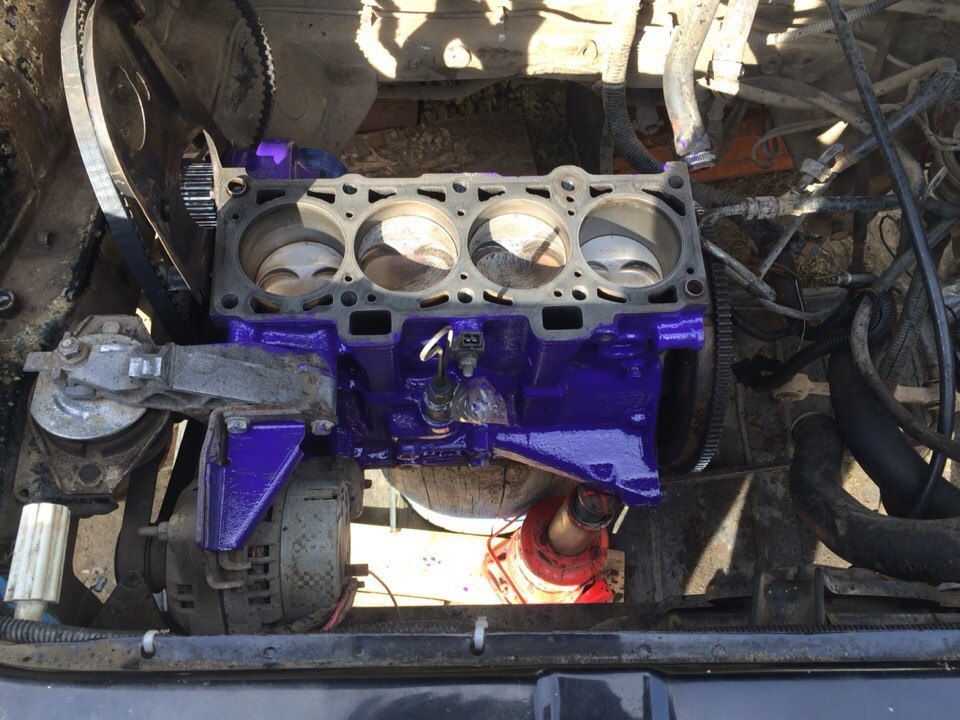

Итак, главное отличие мотора 2112 1.5 от мотора 21124 1.6 заключается в разных блоках цилиндров на фотографии изображен блок цилиндров от двигателя 1.6 его маркировка 11193, его принято называть высоким блоком так как его высота составляет 197.1 мм.

На двигатель 2112 1.5 устанавливается блок цилиндров 21083, его принято называть низким блоком, так как его высота составляет 194.8 мм.

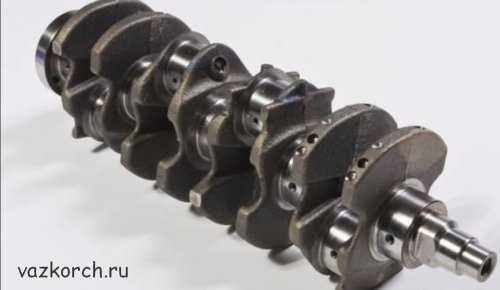

Высотой блока принято считать расстояние от оси вращения коленвала до верхней поверхности блока. Следующее отличие заключается в разных коленчатых валах на двигатель 2112 1.5 устанавливается коленчатый вал девятошный с радиусом кривошипа 35.5 мм. При таком коленчатом вале ход поршня составляет 71 мм. На мотор 21124 объемом 1.6 устанавливаются коленчатый вал с радиусом кривошипа 37.8 мм. При таком коленвале ход поршня будет составлять 75.6 мм.

Соответственно за счет того что на двигатель 1.6 устанавливается высокий блок цилиндров и коленчатый вал с увеличенным радиусом кривошипа, все это позволило достигнуть объема 1.6 литра. Устройство двигателя автомобиля заключается и в поршнях, если посмотреть на них сбоку то разницы можно ни какой не увидеть.

Ну если посмотреть на них сверху то разница очевидна.

Слева изображен поршень от 1.5 справа от 1.6. Как можно заметить на поршнях от 1.6 циковки под клапана сделаны более глубокими, именно из-за этого при обрыве ремня грм на 1.6 клапана не гнет, а на 1.5 при обрыве ремня грм, так как циковки под клапана сделаны менее глубокими, то клапана у вас загнет. Я всем рекомендую, тем у кого 1.5 ставить поршни от 1.6, тем самым вы сэкономите себе массу нервов, времени и денег. Если где-нибудь на трассе у вас на 1.5 порвется ремень грм, то у вас загнет клапана и добраться до дома вы сможете только на эвакуаторе, а если вы себе поставите поршни от 1.6, вам нужно будет всего лишь добраться до ближайшей станции тех обслуживания на тросе или эвакуаторе и просто поменять ремень и ехать дальше. Для установки в 1.5 поршней от 1.6 рекомендуется устанавливать прокладку от приоры, для компенсации степени сжатия и для того чтобы не откатывать прошивку электронного блока.

Шатуны на обоих двигателях являются одинаковыми, а если ставить в блок 1.5 коленчатый вал от двигателя 1.6 то тогда нужно приобретать поршни со смещением, серийно ваз их не выпускает, зато их можно приобрести в интернет магазинах.

Различие головки блоков цилиндров на 1.5 и на 1.6 заключаются только в том что на головке от 1.6 увеличена площадь фланца под крепление ресивера, поэтому ресивер от 1.6 можно установить на головку блока от 1.5, но не наоборот.

Следующее отличие заключается в разных шкивах распределительных валов.

На 1.6 на шкивах метки для выставления ремня грм смещены на 2 градуса относительно аналогичных меток на шкивах от 1.5. Поэтому они не взаимозаменяемые и имеют свою маркировку.

Отличие так же в клапанных крышках двигателей, 1.6 комплектуется индивидуальными катушками зажигания, поэтому возле каждого свечного колодца на клапанной крышки есть отверстие для болта крепления индивидуальной катушки зажигания.

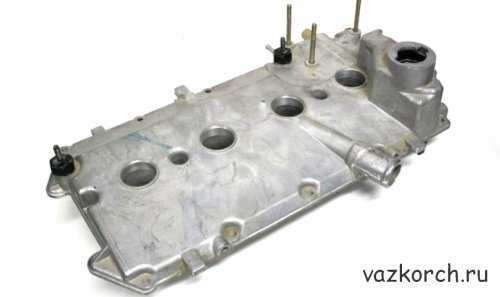

Клапанная крышка на двигателе 1.5 таких отверстий не имеет, так как 1.5 комплектуется модулем зажигания и для него на клапанной крышке присутствует две шпильки для его крепления.

Следующее отличие заключается в масло заливной горловине, на 1.6 горловина так же как и сама крышка имеет резьбу, а на 1.5 принцип крепления крышки масло заливной горловины похожа, как и на 8 клапанных девятках, без резьбы. Клапанная крышка на 1.6 в том месте где на крышке 1.5 устанавливается модуль зажигания, скажем так имеет сферу, а уже к этой сфере идут штуцера для вентиляции картерных газов двигателя. На 1.5 такой сферы нету так как там устанавливается модуль зажигания, и штуцера вентиляции картерных газов находятся в одной горизонтальной плоскости. На 1.6 они находятся в вертикальной плоскости.

На чём остановить свой выбор

Теперь следует подвести некоторые итоги и решить, какой же автомобильный двигатель лучше: 8- или 16-клапанный.

Такой вопрос стал актуальным буквально сразу, как только на рынке появились модифицированные моторы

Важно не забывать о том, что принцип работы и ключевые конструктивные особенности в обоих случаях остаются неизменными. Основная разница кроется именно в усовершенствовании и изменении газораспределительного механизма. Восьмиклапанники являются более простым вариантом силовой установки, в то время как у 16-клапанного конкурента имеются определённые конструктивные преимущества

У мотора с большим числом клапанов используется пара распредвалов, каждый из которых отвечает за регулировку собственной пары выпускных и впускных клапанов. Это даёт некоторое превосходство по параметрам, которые были рассмотрены ранее. Но одновременно сама система газораспределения оказалась заметно сложнее

Восьмиклапанники являются более простым вариантом силовой установки, в то время как у 16-клапанного конкурента имеются определённые конструктивные преимущества. У мотора с большим числом клапанов используется пара распредвалов, каждый из которых отвечает за регулировку собственной пары выпускных и впускных клапанов. Это даёт некоторое превосходство по параметрам, которые были рассмотрены ранее. Но одновременно сама система газораспределения оказалась заметно сложнее.

Одновременно за счёт усложнения газораспределительного механизма улучшились показатели экономичности, мощности и эффективности работы силовых агрегатов с 16 клапанами. Особенно это становится очевидным в рамках городской эксплуатации транспортного средства.

Конструкторам удалось поднять показатели мощности двигателей, оснащённых сразу 16 клапанами. Такие моторы превосходно подхватывают на низких оборотах, демонстрируют превосходную динамику и пр. То есть 16-клапанные двигатели при меньшей скорости совершаемого вращения коленвала выдают больший показатель крутящего момента. Аналогичными возможностями 8-клапанный конкурент похвастаться не может.

Ещё немаловажным моментом считается отсутствие необходимости проведения ручной настройки при установке зазором между клапанами и кулачками распредвалов, что актуально для моторов только с 16 клапанами. Задачу по регулировке полностью берут на себя гидрокомпенсаторы. Это способствует уменьшению шума от двигателя и обеспечению его более ровной работы.

При всех своих очевидных преимуществах эти же достоинства могут с лёгкостью превратиться в важные недостатки. Двигатели на 8 клапанов хороши тем, что они простые, а от этого более надёжные

Для восьмиклапанников не принципиально важной является чистота топлива и качество используемых рабочих жидкостей. Что касается именно моторного масла, то средние показатели его расхода ниже именно у моторов с 8 клапанами

Следует обратить внимание на расход топлива при показателях мощности. У 16-клапанных двигателей процесс горения топливовоздушной смеси более оптимизирован, что позволяет ему расходовать не более чем на 10% топлива больше, но при этом обеспечивать прирост мощности в 15-20 лошадиных сил. При прочих равных 16-клапанники потребляют меньше, но дают больше мощности

При прочих равных 16-клапанники потребляют меньше, но дают больше мощности.

Но за такие технические превосходства приходится платить. Ремонт и обслуживание, как и эксплуатационная стоимость, выше именно у 16-клапанных.

Чтобы выбрать себе двигатель среди двух вариантов, нужно учесть целый ряд параметров, критериев, а также предъявить собственные требования к мотору. Только так удастся определить фаворита конкретно в вашей ситуации.

Потребительские характеристики

Помимо технических характеристик, при выборе между двумя видами двигателей учитываются также и потребительские.

К ним относятся следующие аспекты:

эксплуатационная стоимость;
адаптированность к тюнингу;
обслуживание.

Важные критерии, которые порой воспринимаются покупателями как более значимые, нежели технические характеристики.

Эксплуатационная стоимость

Тут учитывается не только цена самого мотора или автомобиля с определённым двигателем, но и последующая эксплуатационная стоимость. То есть покупателей интересует, насколько дёшево или дорого будет эксплуатировать тут или иную машину.

В понятие эксплуатационной стоимости входит приобретение горючего, всевозможных расходников, необходимых в рамках обслуживания. Не стоит путать с ремонтом. Этот вопрос будет рассмотрен отдельно.

Покупая машину, каждый потребитель обязан учитывать условия, в которых будет находиться машина большую часть времени.

Преимущества 16-клапанного аналога в виде мощности и экономичности подразумевают при этом проявление некоторых недостатков. За все эти достоинства приходится платить необходимостью покупать высококачественное горючее и хорошие смазочные материалы. Начальная цена машины с таким двигателем будет выше, нежели 8-клапанника.

16 клапанов предпочтительнее выбирать тем, кто проживает в достаточно крупном городе, где имеется ряд хороших автосервисов, куда можно обратиться при необходимости. Такие двигатели подходят поклонникам динамичной и активной езды. Экономить на покупке дешёвого топлива здесь категорически не рекомендуется, поскольку это грозит серьёзными негативными последствиями в виде неполадок мотора.

Ремонтные работы

Если говорить применительно к отечественному рынку в России и странах СНГ, то здесь преимущества 16-клапанных моторов часто оборачиваются недостатками. И причина именно в качестве горюче-смазочных материалов. В большей степени это касается топлива, которое далеко не всегда соответствует требуемым стандартам.

А поскольку 16-клапанники очень чувствительны к качеству горючего, они частенько выходят из строя, требуют проведения ремонтных работ. Причём связано большинство неполадок с засорением клапанов и связанных с ними элементов примесями из рабочих жидкостей.

Ремонт двигателей на 16 клапанов простым точно назвать нельзя. Для их восстановления требуется применять сложное оборудование, некоторые дорогостоящие инструменты. Всё это негативно отражается на повышении стоимости сервиса. Такие двигатели комплектуются большим количеством подвижных элементов. А потому вероятность выхода из строя повышается.

Здесь преимущество на стороне силовых агрегатов с 8 клапанами. Они дешевле в плане ремонта, реже выходят из строя и лучше адаптированы под работу даже на не самом качественном топливе.

Если машина приобретается для спокойной и размеренной езды в городских условиях, то возможностей 8-клапанного двигателя хватит водителю в полной мере. Это проверенная временем конструкция, в которой разбираются практически все мастера автосервисов, они требуют простого и понятного ремонта. Неудивительно, что ремонтом двигателя порой занимаются сами автовладельцы у себя в гараже.

Поклонникам активной езды и любителям превосходной динамики лучше подходят 16-клапанные моторы. Но за эти возможности придётся платить больше, если силовой агрегат выйдет из строя.

8-клапанный ДВС

Тюнинг

Всё чаще в последнее время автовладельцы задумываются об улучшении и модернизации штатного двигателя. Для этих целей существуют различные варианты технического тюнинга, предусматривающего вмешательство в конструкцию и работу силовой установки.

Есть категория покупателей автомобилей, которые не особо обращают внимание на текущую мощность и экономичность. Им просто нужна машина, которую получится улучшить и доработать, поднять мощность и изменить технические характеристики

Выбирая между 16 и 8 клапанами по этому критерию, фаворитом снова окажется двигатель с большим числом клапанов. Такие моторы обладают улучшенным потенциалом в плане тюнинга и модернизации.

Тут всё дело в распределении впускных и выпускных трактов в разные стороны головки блока цилиндров. Тем самым упрощается установка выпускных и впускных коллекторов. Плюс сама головка блока рассчитана на большие возможности, что даёт хороший простор для усовершенствований.

При этом нельзя утверждать о том, что потенциал для тюнинга у 8-клапанника отсутствует. Такие моторы также подвергаются модернизации, но только на проведение подобных работ потребуется потратить больше времени и сил.

Минусы

Первым минусом можно отметить малую мощность. Иногда доходит до 15 – 20%, а с двигателя в 100 л.с. (это 15 – 20 «лошадей»). Клапана всего два, а соответственно впуск и выпуск топлива происходит медленнее, то есть достигнуть высоких оборотов, как у оппонента не получится.
Расход топлива, немного увеличен, все же опять от медленного цикла впуска и выпуска отработанных газов. Двигателю нужно сильнее проталкивать отработанные газы через один клапан.
Еще одним минусом является шумность, особенно это проявляется на скорости. Механические толкатели постоянно нужно регулировать, на них со временем появляется выработка, появляются зазоры – от этого падает эффективность работы и проявляется шум! Вот вам отрицательный эффект механических толкателей.

Нужно чаще регулировать зазоры клапанов, для лучшей работы двигателя. Чтобы банально не было перерасхода.

Если подвести итог по этому типу, то получается: — надежный, неприхотливый, простой, можно лить не такое дорогое топливо и масло (простой и надежный как автомат «Калашникова»). НО не такой мощный и оборотистый, а также зачастую очень шумный.

16 клапанный вариант

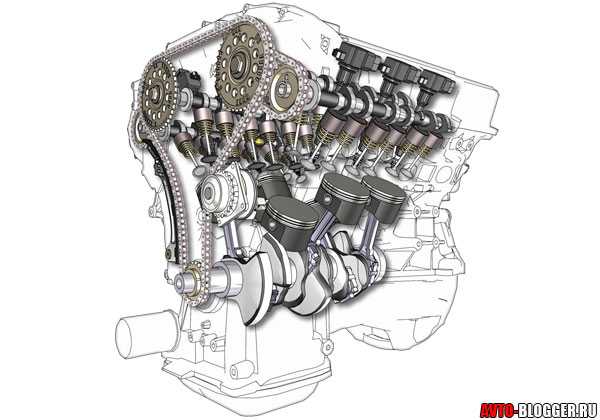

Технически этот тип, несет в себе более сложную конструкцию. В одной головке блока сочетаются два распределительный вала, разведенные по разным сторонам, соответственно количество клапанов возрастает на два.

То есть тут уже четыре клапана на цилиндр, два на впуск топлива и два на выпуск отработанных газов. Что это нам дает?

Во-первых, мощность и не плохую, мотор больше получает воздушно-топливной смеси и быстрее ее отводит, соответственно КПД двигателя возрастает, смело можно прибавить 15 – 20 л.с. (возможно и больше все зависит от объема).

Во-вторых, на многих «16 клапанниках» используется гидрокомпенсаторы, они дают отличный прижим клапана к валу, соответственно меньше шума (лучше плавность работы), экономия топлива и прибавка к мощности.

Также что сейчас немаловажно, эти варианты более экологичные, из-за более точной работы ГРМ. Минусов здесь тоже хватает, само строение намного сложнее и дороже, требовательно к качеству жидкостей

Давайте разберем по пунктам:

Минусов здесь тоже хватает, само строение намного сложнее и дороже, требовательно к качеству жидкостей. Давайте разберем по пунктам:

Плюсы

Двигатель намного мощнее, соответственно и разгонная динамика, и максимальная скорость выше.
Расход топлива уменьшен, во-первых из-за конструкции, во-вторых из-за того что автомобиль быстрее разгоняется, не нужно долго крутить на высоких оборотах.
Намного тише, чем 8 клапанный, из-за строения, а также из-за применения в конструкции гидрокомпенсаторов.
Регулировка клапанов не требуется, тут все автоматически регулируют гидрокомпенсаторы.

Минусы

Практически у всех 16 клапанных автомобилей есть в строении гидрокомпенсаторы. Для того чтобы они нормально функционировали, нужно хорошее моторное масло, желательно синтетику. А синтетика стоит очень не дешево.
Топливо. Желательно лить более чистые высокооктановые составы, не менее 95.
Конструкция намного сложнее, а соответственно и обслуживание и ремонт будут стоять дороже.

Ремонт. Если что-то сломается, то стоимость ремонта примерно в два раза выше, чем на 8 клапанном собрате.
Размеры. Головка блока больше и шире, не так удобно обслуживать и ремонтировать. ДА еще часто одевают пластиковую декоративную крышку с брендом (по сути, дань моде).

Все плюсы и минусы двигателей я перечислил. Если нужен не убиваемый агрегат, не прихотливый к топливу и маслу, мощность не важна, а на звук двигателя все равно – то конечно 8 клапанов. Если любите погонять, драйв ваше второе я, любите тишину, но готовы платить за масло и более дорогое топливо – то 16 клапанов!

А если честно, то скоро «8 клапанные» моторы умрут как вид, ведь они не такие экологичные и уже в жесткие рамки какого-нибудь ЕВРО 6 – ЕВРО 7 (будущего) они могут и не пройти!

Сейчас видео версия статьи

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Какой силовой агрегат лучше выбрать

Какой двигатель окажется лучше, 8 или 16 клапанный, зависит от целей его использования, возможности обслуживания и требований к затратам. Так, 8 клапанный мотор подойдёт водителям, желающим получить простой, неприхотливый и надёжный агрегат. Движок подходит для тягания прицепов, езде по бездорожью или городу на скорости до 120 км/ч. Такой агрегат можно обслуживать самостоятельно.

Кто готов переплатить за мощность, возможность погонять и сохранить окружающую среду, лучше присмотреться к 16 клапанной конструкции. В этом случае, нужно рассчитывать, что обслуживать мотор придётся в сервисе. По отзывам сторонников 16-клапанника, движок едет мягче, плавнее, но для поддержания тяги нужно больше давить на газ.

Напоследок сравним стоимость ВАЗовских моторов. Новый 8-клапанник 11186 можно купить за 85 — 110 тысяч рублей. ВАЗ 21126 с 16 клапанами обойдётся в 105 — 150 тысяч. Цена зависит от комплектации сборки: наличия впускных и выпускных коллекторов, генератора и прочего навесного оборудования.

Потребительские характеристики

Помимо мощности и экономичности двигатель оценивают с точки зрения затрат на ремонт и обслуживание. Возможность улучшить характеристики мотора также повышают его «ценность». Например, для увеличения рабочего объёма двигателя, растачивают цилиндры или увеличивают ход поршня.
