Неисправности стартера

Выход из строя бендикса

Стартер щелкает, электромотор вращается, но коленвал не крутит

Это признаки неисправности бендикса. Помните, его шестерня должна свободно вращаться в одну сторону, и заклинивать при попытке провернуть в противоположную сторону?

Так вот, цилиндрики, которые находятся в обгонной муфте, не прижимаются к наружной обойме и шестерня свободно вращается в обе стороны. Это значит, что при вхождении в зацепление с маховиком, бендикс не может крутить коленвал, так как прокручивается.

Это сопровождается звуками работающего электромотора. Он будет работать с большими оборотами, так как ему ничего не мешает раскручиваться до максимальных значений. Если бендикс еще не до конца «погиб», то этот признак неисправности будет периодически проявляться. То есть, сегодня стартер запустил двигатель, а через час может не крутить коленвал, а просто пищать на максимальных оборотах электродвигателя.

Запуск двигателя автомобиля сопровождается жутким скрежетом

Это может быть по двум причинам:

1. Бендикс полностью не вошел в зацепление с маховиком.
2. Изношены зубцы на шестерне или маховике.

В первом случае бендикс подклинивает на валу стартера. Его достаточно разобрать, почистить шлицы, по которым он двигается, и смазать их.

Во втором случае только замена шестерни или маховика. Кстати сказать, эта неисправность появляется не сразу, а вследствие долгой эксплуатации стартера с плохим зацеплением бендикса и маховика. То есть, из-за первой причины.

Причины возникновения неисправности

Прежде чем начать изучение причин неисправности, напоминаем, что здесь и далее мы говорим о треске стартера, который больше всего похож на громкий дребезг контактов электромагнитного реле. Если из-под капота слышится неприятный металлический скрежет, то он появляется из-за неполноценного зацепления обгонной муфты (бендикса стартера) с зубьями маховика – это совсем другая история.

Чаще всего стартер, при повороте ключа зажигания, трещит по трем причинам:

1. Разряженная аккумуляторная батарея

Чтобы разобраться с причиной возникновения треска из-за разряженной аккумуляторной батареи, давайте вспомним устройство стартера. При повороте ключа зажигания напряжение бортовой сети поступает на обмотку его втягивающего реле. Появляющиеся при этом электромагнитные силы заставляют двигаться якорь устройства. Он замыкает силовые контакты, которыми электродвигатель стартера подключается к аккумулятору, а кроме того, заставляет шестерню бендикса вступать в зацепление с маховиком.

При разряженной аккумуляторной батарее ее энергии может хватать, чтобы притянуть металлический сердечник – о том, чтобы провернуть коленчатый вал не может быть и речи. Как только замыкаются контакты стартера и подается питание на его электромотор, напряжение просаживается до такой степени, что электромагнит оказывается не в состоянии удерживать металлический сердечник. Под действием возвратной пружины он стремится занять исходное положение и размыкает силовые контакты. Восстановившееся напряжение способствует повторному втягиванию якоря, и ситуация воссоздается многократно.

Чтобы убедиться в том, что виновником проблемы является глубокий разряд аккумулятора, достаточно включить несколько потребителей (освещение, электродвигатель отопителя и др.) и нажать на звуковой сигнал. Последний либо не включится вообще, либо будет слышен с хрипами, пониженной амплитудой или затуханием.

2. Плохой контакт двигателя с «массой»

Картина происходящего практически неотличима от рассмотренного выше случая с той лишь разницей, что проверка на разряд аккумулятора завершается с отрицательным результатом – все потребители, включая звуковой сигнал, работают на полную силу.

А вместе с тем, определить, что причиной неисправности выступает плохой контакт между аккумуляторной батареей и двигателем, очень просто – достаточно обратить внимание на контрольную лампу давления масла, которая находится на панели приборов. Если напряжение в бортовой сети авто  ниже нормы, то поворот замка зажигания в  положение «Пуск» приведет к постепенному затуханию яркости свечения сигнальной лампы (как и всех других)

В случае, когда причиной треска втягивающего реле стартера выступает плохая «масса», попытка запуска двигателя приведет к полному ее угасанию в такт со щелчками втягивающего реле. В то же самое время другие индикаторы интенсивность свечения практически не меняют.

Объясняется все очень просто – «массой» датчика давления масла, как, впрочем, и стартера, является корпус. Поэтому, как только будет утерян электрический контакт между двигателем и аккумулятором, оба этих устройства синхронно перестают работать.

3. Обрыв или замыкание обмотки реле стартера

Еще одной причиной, из-за которой происходит треск втягивающего реле, является межвитковое замыкание или обрыв его удерживающей обмотки. Другими словами, усилий электромагнита становится недостаточно для того, чтобы удерживать в замкнутом состоянии силовые контакты реле стартера и осуществлять зацепление шестерни обгонной муфты с зубчатым венцом маховика. Под действием возвратной пружины бендикс стремится занять исходную позицию, а расположенная на якоре контактная площадка размыкает электрическое соединение. После этого втягивающая обмотка включается вновь и ситуация многократно повторяется, что и становится причиной треска.

Определить, что в данном случае вышло из строя втягивающее реле стартера, можно  и по поведению расположенных на панели приборов контрольных ламп. В момент, когда слышны громкие щелчки включения стартера, их яркость не меняется – коммутация электродвигателя стартера происходит на столь короткое время, что напряжение аккумулятора практически не просаживается.

Ещё кое-что полезное для Вас:

• Стартер не крутит втягивающее, но щелкает
• Как проверить втягивающее реле стартера?
• Почему машина не заводится, но стартер крутит?

Двигатель горячий – стартер крутит вяло

Если же стартер крутит даже уже прогретый до рабочей температуры двигатель, то «копать» надо в следующих направлениях:

1. «Дохлый» аккумулятор. После нескольких лет службы или при небрежной эксплуатации АКБ может не восстанавливаться даже после запуска двигателя и генератора. Либо же она заряжается, но «набирает» так мало ампер-часов, что для очередной работы самого мощного потребителя в машине – стартера – их просто не хватает. То же самое касается и силы пускового тока, которая с годами у АКБ, к сожалению, безвозвратно уменьшается.
2. «Тугой» мотор. Эта и последующие две причины описаны выше.
3. Износ стартера.
4. Засор стартера.
5. Неисправность стартера.
6. Плохой электрический контакт. Поскольку стартер среднего серийного легкового автомобиля потребляет во время работы 100-200 ампер тока, то для его передачи от АКБ нужны провода достаточного сечения (толщиной почти с мизинец). Если же есть плохой контакт на клеммах, силовые провода неправильно подобраны во время ремонта, переломились, потеряли несколько жил и так далее – на этом участке будет происходить заметное падение напряжения. Соответственно, стартер «не получит» всю энергию, которую ему отдает аккумулятор, так как ее много потратится на пути (превратится в бесполезную и даже опасную тепловую энергию).

Какой бы не была причина тупящего стартера, она довольно легко диагностируется. По крайней мере, большинство из описанных проблем можно определить и устранить без какого-либо опыта, просто внимательно (возможно несколько раз) прочитав этот материал.

Как проверить стартер если щелкает но не крутит.

Причины, почему стартер щелкает но не крутит. Аналогичны тем при которых втягивающее реле срабатывает несколько раз.

• Аккумулятор разрядился на столько, что его мощности хватает только на то что бы втянуть якорь втягивающего реле только один раз. Аккумулятор при этом полностью разряжается. Повторные втягивания якоря не происходят. Соответственно стартер провернутся, тоже не может.
• Неисправно втягивающее реле. Оно имеет две обмотки втягивающую более мощную и удерживающую. Чаще всего выходит из строя втягивающая обмотка. Подробнее описано об этом встатье. .

Якорь втягивается только удерживающей обмоткой. Его усилия хватает только на того чтобы втянуть якорь на половину. Естественно пятак не доходит до клемм. Питание не подается на электродвигатель. Вращение стартера не происходит.

Проверить почему стартер щелкает но не крутит можно следующим образом.

1. При повороте ключа на старт. Проверить напряжение на клемме к которой подходит провод от обмотки статора. Оно должно отсутствовать.
2. Второй способ. Перемкнуть между собой клемму на которую приходит плюсовой провод от аккумулятора и клемму от которой отходит провод на обмотки статора. Напряжение через перемычку передаётся на обмотки статора и стартер начинает вращаться.

То есть пятак внутри втягивающего реле не перемыкает клеммы.

Вторая неисправность, при которой не происходит передачи напряжения между клеммами заключается в том что. На пятаке и клеммах в местах контакта образуется нагар. Или выгорание контактов. В результате одна из клемм становится короче м пятак до неё не достаёт.  И даже если обмотки исправны из за того что нет контакта стартер не крутит.

Проверяется это также перемыканием контактов или замером напряжения.

В случае подобных неисправностей автомобиль все таки завести можно.

Если втягивающее реле исправно то можно перемкнуть три клеммы плюсовую на обмотку стартера и клемму управления втягивающем реле. Стартер начнет вращаться и двигатель заведется

При подобном способе включения стартера очень важно предварительно убедиться в том что автомобиль стоит на ручнике в нейтральной передаче. Если передача включена двигатель заведется и автомобиль поедет

В лучшем случае нанесет травму.

Если втягивающее реле неисправно. И бендикс как якорь не доходит до венца маховика. При не однократном перемыкании клемм плюсовой и обмотки статора. Бендикс войдет в зацепление с маховиком. Потому что он соединен с валом при помощи резьбового соединения. При вращении вала стартера он начнет выкручиваться вперёд. И может соединиться  с венцом маховика. С первого раза это может не получиться, но при неоднократных попытках это все таки произойдет и автомобиль заведется.

Заедание бендикса на валу стартера

Бендикс соединен с якорем втягивающего реле. Он свободно ходит по валу  по винтовой направляющей. Винтовое соединение необходимо для того чтобы. Предохранить бендикс и стартер от разрушения. В момент когда двигатель заведется. Обороты маховика становятся больше оборотов валв стартера. То есть маховик начнет врать бендикс. Благодаря тому что бендикс находится на винтовом соединении он начнет смещаться внутрь стартера и выйдет из зацепления с маховиком.

В нашем случае между бендиксом и валом может возникнуть выработка. Бендикс может клинить. И не доходить до зацепления с маховиком. Соответственно якорь тоже не будет доходить до соприкосновения пятака и клемм. Поэтому будет слышан щелчок но стартер не проворачивается. Подобное редко но случается. Убедиться в том что бендикс заклинил на валу можно только сняв стартер.

Демонтаж стартера и диагностика неисправностей

Демонтаж стартера производят в следующей последовательности:

1. Отсоединяют отрицательную клемму аккумуляторной батареи. Перед отключением АКБ необходимо проверить выключение зажигания. В некоторых автомобилях, если отключить аккумулятор при включенном зажигании, может «отвязаться» иммобилайзер, это серьезная проблема.
2. Отсоединяют положительную клемму АКБ. Отключают толстый и тонкий провод от клемм аккумуляторной батареи.
3. Выкручивают болты крепления АКБ (обычно их три). В некоторых автомобилях перед этим необходимо снять некоторые узлы в подкапотном пространстве. Лучше воспользоваться руководством по ремонту автомобиля для определения последовательности демонтажа. Во многих автотранспортных средствах снятие стартера производится со стороны днища.

После снятия стартера можно проверить его работоспособность отдельно от автомобиля. Для этого соединяют минусовую клемму с корпусом стартера проводником сечением не менее 6 кв.мм,  плюсовую клемму – с болтом на втягивающем реле ближе к корпусу электродвигателя стартера. Двигатель должен вращаться.

Отсутствие вращения электродвигателя – признак износа щеток либо неисправности коллектора.

Далее проверяют работоспособность втягивающего реле, пятаков и вилки. Для этого переключают положительный толстый провод на клемму болта втягивающего реле, удаленного от корпуса электродвигателя. Подключают проводник к управляющему выводу втягивающего реле, подключают его к положительной клемме АКБ.

Должно быть уверенное срабатывание (щелчок) втягивающего реле. Вилка должна приводить в движение бендикс (муфту с шестерней) до упора. Электродвигатель стартера должен стабильно вращаться.

Желательно произвести включение-выключение стартера несколько раз, при этом следить, чтобы бендикс передвигался на полную длину и без заеданий.

Если вилка стартера иногда залипает, ее необходимо менять.

Далее следует проверить биение вала электродвигателя при отключенных проводниках. Для этого нужно перемещать вал двигателя в поперечном направлении. Даже небольшие зазоры в области вал-втулка могут привести к смещению вала и механическому контакту якоря со статором.

Электродвигатель будет вращаться медленнее, притормаживаться, в конечном счете, перегреваться. В процессе проведения регламентных работ стартера втулки подлежат обязательной замене.

Для контроля износа щеток в большинстве случаев необходима полная разборка стартера. Для многих моделей это не представляет труда. С тыльной стороны стартера снимается ограничительное кольцо якоря, далее откручиваются сквозные болты стартера, производится его разборка.

С фронтальной стороны есть винты для снятия кожуха вилки и втягивающего реле. Как правило, щетки стартера исполнены в отдельном узле и меняются одновременно.

Представляет некоторую трудность помещение коллектора в область щеток. Можно при помощи тонкой нитки искусственно утопить щетки, потом вставить якорь и удалить нитки.

На разобранном стартере легко проверить износ вилки, бендикса, работоспособность обмотки втягивающего реле. Если имеется видимый износ коллектора, в процессе регламентного ремонта его растачивают.

После проведения ремонтных работ стартер собирают, контролируя центрирование вращающихся частей, далее проверяют работоспособность, не устанавливая на двигатель.

После этого производят установку на двигатель, подсоединяют проводники, после чего подключают аккумуляторную батарею.

Обычно после проведения комплекса регламентных работ стартера в полном объеме (замена щеток, расточка стартера, замена втулок, вилки, бендикса в случае необходимости, чистка внутренних поверхностей) стартер будет исправно работать в течение трех-четырех лет.

Для того, чтобы стартер прослужил дольше, следует выполнять следующие правила:

• не производить непрерывный старт двигателя длительностью более 15 секунд;
• при периодических отказах запуска стартера или нештатных шумах следует немедленно разобраться в причинах неисправности и ее устранить;
• следить за состоянием контактов на втягивающем реле, искрение и нагревание контактных зон может привести к разрушению втягивающего реле.

Исправный стартер, особенно в автомобилях с автоматической коробкой переключения передач, — основа комфортной и безопасной езды.

Видео — ремонт втягивающего реле стартера когда подгорают пятаки:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Как быстро избавиться от царапин на кузове авто

Как проверить Б/У авто перед покупкой

Как оформить полис ОСАГО онлайн за 7 минут

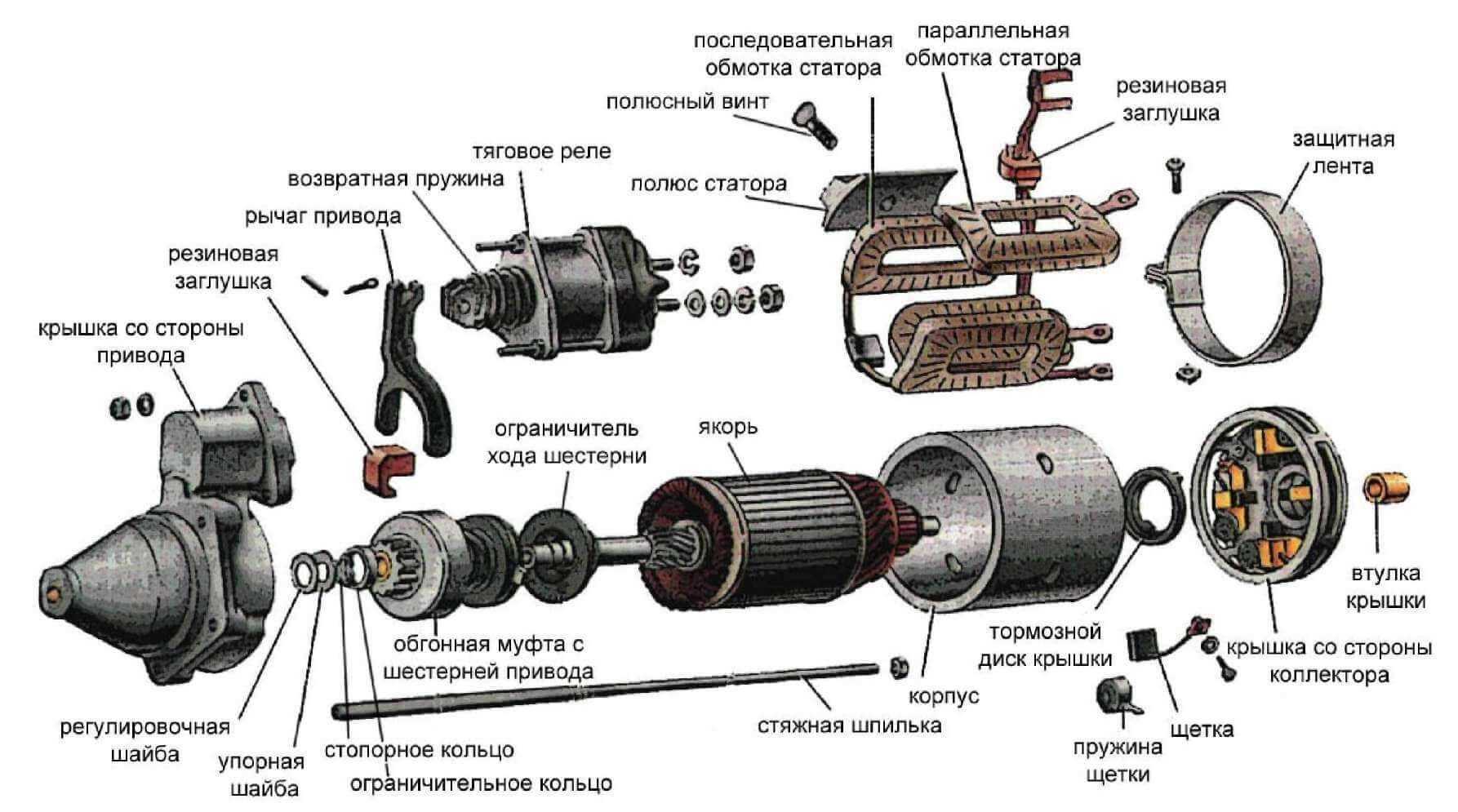

УСТРОЙСТВО СТАРТЕРА

Рис. 1 Стартер старого образца

В настоящее время автомобили оснащаются стартерами 2 видов, назовём их условно:

• стартер старого образца (рис. 1);
• стартер нового образца (рис. 2).

Эти стартеры имеют два существенных отличия:

• статор первого стартера имеет обмотки, на которые подаётся напряжение, на «новом» же вместо них установлены постоянные магниты. Чтобы скомпенсировать уменьшившееся электромагнитное взаимодействие между статором и якорем 2-го стартера, через обмотки якоря проходит ток, по силе превосходящий ток в обмотках якоря 1-го стартера, более чем в два раза. Такое решение позволило уменьшить корпус стартера и увеличить скорость вращения якоря;
• в связи с тем, что момент силы, создаваемый якорем 2-го стартера, уменьшился, вращение на бендикс передаётся через понижающий редуктор, а не напрямую, как на первом стартере.

Рис. 2 Стартер нового образца в разрезе

Принцип действия обоих устройств абсолютно идентичен. Чтобы нагляднее представить работу механизма, воспользуемся схематичным изображением втягивающего реле стартера – принципиально они все одинаковы. Последовательность работы стартера можно представить пошагово так:

• – пока цепь стартера разомкнута, подключен только силовой плюсовой провод от АКБ, но ток не течёт- болт, к которому прикручен провод (обозначен оранжевым цветом), установлен в крышке втягивающего реле, выполненной из диэлектрика;
• Вы поворачиваете ключ зажигания на «старт», срабатывает реле стартера;
• ток от реле стартера поступает на втягивающую обмотку;
• сердечник втягивающего реле (синего цвета) под воздействием магнитного поля движется к крышке, преодолевая сопротивление возвратной пружины, и прижимает контактную пластину (оранжевый цвет) к шляпкам болтов, создавая между ними электрический контакт;

Рис. 3 Схематичное изображение втягивающего реле стартера

• параллельно с этим подключается удерживающая обмотка, чтобы работа стартера была бесперебойной, и сердечник втягивающего реле действует на вилку (рычаг), соединённую с бендиксом, толкая его по направлению к маховику. Бендикс при движении вперёд «закручивается», чтобы контакт его зубьев с зубьями маховика произошёл «мягко», без удара;
• ток от нижнего болта течёт на обмотки стартера. В случае со стартером №1 – через статор и якорь, в стартере №2 – только через якорь. Параллельно с этим ток через щётки поступает на обмотки якоря.

Всё происходит одновременно – выталкивание и закрутка бендикса и вращение якоря. При размыкании реле обмотки втягивающего реле «освобождают» сердечник, и тот, под воздействием возвратной пружины, возвращает бендикс на место, а якорь останавливается, некоторое время вращаясь по инерции. Если стартер Вашего авто не имеет защитного кожуха для бендикса на передней крышке с подшипником скольжения (втулкой) якоря, то это не принципиально – втулка в таких случаях запрессовывается в картер сцепления КПП. Приступим к описанию распространённых неисправностей стартера, разделив их на поломки в электрической и механической составляющих узла.

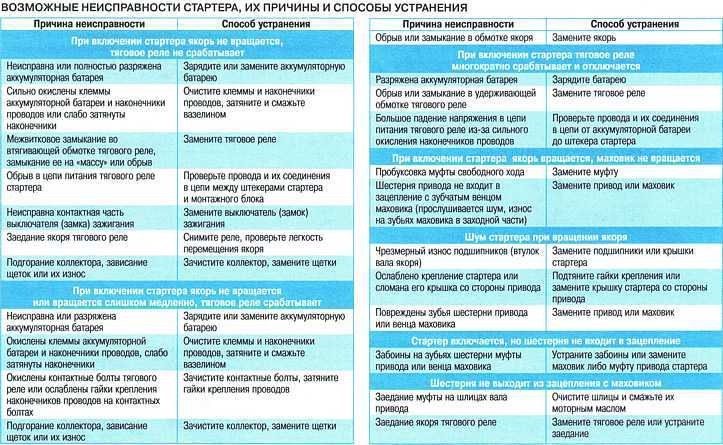

Электрические причины неисправности

Когда стартер не крутит двигатель или же крутит медленно, с недостаточной мощностью для запуска, то в первую очередь стоит проверить электрическую цепь, начиная от аккумулятора:

1. АКБ должен быть хорошо заряжен;
2. Контакты «массы» надежны и хорошо закреплены;
3. Провод от клеммы втягивающего реле цел и имеет хороший контакт;
4. Провод на участке аккумулятор стартер не поврежден и имеет хороший контакт;
5. Контактная группа замка зажигания исправно функционирует.

На эти неисправности стоит обратить внимание, когда ключ повернут в замке зажигания, но не срабатывает втягивающее, не вращается якорь. Если произошел обрыв обмотки тягового реле, а также замыкание между витками или замкнуло на массу

О проблемах стартера по электрической части будет говорить также при медленном прокручивании маховика.

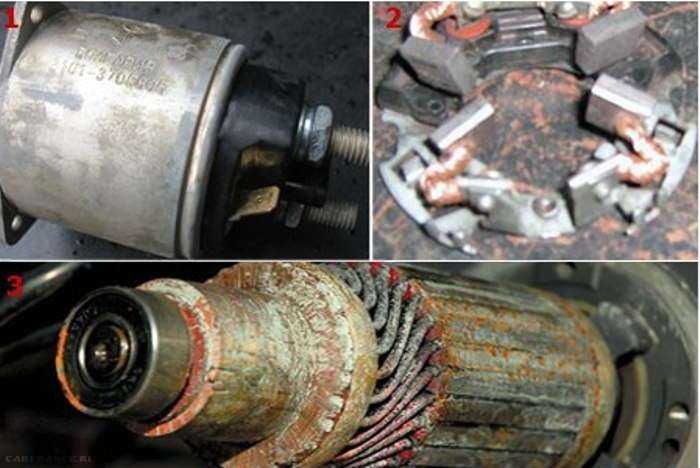

И когда видимых причин нет, стоит демонтировать деталь для осмотра, ведь возможно подгорел коллектор или замкнули его пластины. Хотя, из возможных причин основной остается одна — износились или же подвисли щетки.

Так как типичные неисправности стартера это:

1. Неплотно прилегающие к коллектору щетки;
2. Тяговое реле выходит из строя;
3. Изнашивается коллектор якоря.

Иногда, может сгореть втягивающее реле на стартер. Есть 3 причины почему это случается:

• разрушение материалов реле;
• подгорают контактные пластины (в простонародье — пятаки);
• сгорает обмотка.

Часто подобные проблемы возникают при попадании воды в корпус. Поэтому придется разбирать втягивающее и проверять состояние контактных пластин и впоследствии обмотки. Однако чаще всего проблема с реле решается его заменой.

Как снять коробку скоростей

Но все куда хуже, если стартер крутится, но не крутит двигатель, а также слышны металлические звуки. Это говорит о том, что потребуется снимать коробку передач и менять венец маховика. Раз уж собираетесь сюда лезть, то вспомните, как давно меняли сцепление. Если не помните, когда, то приобретите комплект – диск, корзину, подшипник и шесть болтов. Процедура снятия коробки скоростей непростая, поэтому лишний раз ее накладно проводить. Первым делом отключите все провода, идущие к КПП и тросик привода спидометра. Теперь слейте масло, параллельно контролируя его внешний вид.

После этого отсоедините приводы – внутренние ШРУСы извлеките из КПП

Обратите внимание на то, что одновременно оба шарнира вынимать нельзя! Сначала демонтируйте первый, затем на его место поставьте заглушку. После этого только вынимайте второй. В противном случае дифференциал разрушится, придется разбирать коробку для устранения поломки

Затем подвешиваете двигатель и КПП, демонтируете подушки. Впрочем, на этом подготовка окончена. Теперь только выкрутить болты или гайки, которыми проводится крепление коробки к двигателю. И можно делать расстыковку

В противном случае дифференциал разрушится, придется разбирать коробку для устранения поломки. Затем подвешиваете двигатель и КПП, демонтируете подушки. Впрочем, на этом подготовка окончена. Теперь только выкрутить болты или гайки, которыми проводится крепление коробки к двигателю. И можно делать расстыковку.

Ремонт якоря

Одной из самых часто встречаемых проблем в работе якоря стартерного узла является короткое замыкание, в частности, речь идет об обмотках, расположенных на корпусе. Для того, чтобы решить такую проблему, потребуется произвести визуальную диагностику выходов инки, а также проводки элемента. Сделав это, вы сможете найти место, где произошел пробой. После того, как оно будет найдено, необходимо осуществить очистку контактов и диагностику сопротивления, для этого используется мультиметр. После этого следует заизолировать пробитый участок, для чего можно применять супер клей с асбестом.

Если визуальная проверка не позволяет найти место пробоя, для диагностики можно использовать другой метод. Он заключается в соединении всех ламелей устройства вместе, но для этого необходимо использовать специальную зачищенную проволоку. Когда ламели будут замкнуты, нужно будет подать напряжение на устройство (на коллектор и массу), а поскольку оно должно быть максимально высоким, для этого может потребоваться сварочный аппарат. Собственно, именно в этом заключается сложность метода. То место, где имеется пробой, будет выгорать (автор видео — Константин Петраков).

В том случае, если в работе узла произошло межвитковое замыкание, такую проблему можно определить при помощи специального девайса. Он так и называется — ППЯ — прибор для проверки якоря. Как показывает практика, зачастую замыкание обусловлено использованием погнутых или мятых проводов либо наличием токопроводящих частиц между ними. Если это так, то необходимо исправить все проблемы (выровнять провода и зачистить их от мусора), после чего сверху нанести слой лака, это позволит защитить устройство. Если данный метод не помог вам найти неисправность, вы можете перемотать якорь самостоятельно.

Что касается короткого замыкания, то обычно оно отражается и на функционировании коллектора. Впоследствии это может привести к перегоранию пластин, в результате чего данный элемент может полностью разрушиться. Если вам придется паять, то помните о том, что перед пайкой рабочие поверхности необходимо тщательно зачистить, для этого можно использовать бормашину. С помощью этого устройства можно произвести хорошую зачистку контактов, а также подводящих проводов. Когда проводка будет вмонтирована обратно в так называемые петушки, с помощью прибора для диагностики якоря его нужно будет проверить.

1. Проточка якоря на станке

2. Новый и отработанный якори стартера

Если вы будете паять, то в качестве материала рекомендуем приобрести неактивный флюс, а также олово. Прежде чем приступить к процессу, паяльник следует максимально прогреть, это позволит добиться необходимого результата. Также прогревать необходимо и провода, поскольку припой должен хорошо расплавиться, чтобы он мог попасть в место пайки. Когда пайка будет завершена, необходимо будет обработать это место при помощи растворителя, после чего опять произвести диагностику якоря с помощью прибора.

Как показывает практика, наши соотечественники часто сталкиваются с проблемой износа коллекторных пластин, причем неравномерного. Кроме того, коллектор даже может сместиться в отношении своей оси — все эти неисправности обычно обусловлены износом щеточного узла или коллектора в целом. Если говорить о пластинах, то такая проблема проявляется в результате неплотного прилегания щеточных элементов, что способствует образованию так называемой дуги во время работы, изнашивающей пластины. Если это так, то решить проблему позволит проточка коллектора, но учтите, что для этого понадобится специальный токарный станок. Когда проточка будет завершена, устройство необходимо будет очистить от стружки и другой грязи, которая может привести к его неработоспособности.

Не крутит стартер, что в итоге?

Мы знаем, что встречается два варианта схемы. Если реализован «вариант 2», напряжение на стартер поступает с замка напрямую. Но замок зажигания в «Десятках» – недолговечный, так как по нему передаётся 30-40 Ампер (ток втягивающего реле).

Это справедливо и для седана, и для хэтчбека 2112, и стартер может не крутить только из-за поломки замка. Делайте выводы!

Если реализован «вариант 2», проверяйте только замок. А при наличии дополнительного реле вместо него не рекомендуется устанавливать перемычку. На фото отмечены:

• Дополнительное реле (белая стрелка);
• Основное реле (элемент «6»).
