Определение степени износа мотора по косвенным признакам
Прежде всего, проверку ДВС необходимо начинать с анализа работы двигателя. Как уже было сказано, в норме не допускаются затруднения при запуске, троение во время работы, стуки, шумы и другие посторонние звуки, вибрации и т.д. Однако даже наличие тех или иных отклонений не обязательно указывает на то, что двигатель износился.
Например, запуск может осложняться по причине сбоев в работе системы зажигания, проблемного стартера или недозаряженного АКБ. Стучать на холодную также могут гидрокомпенсаторы, вполне возможно, что шум издают ролики и подшипники приводов, навесного оборудования и т.д.
Если опыта недостаточно, чтобы точно определить источник шума или другие причины сбоев, тогда, в первую очередь, следует обращать внимание на технические жидкости и их состояние. Начинать проверку следует с моторного масла. Важным показателем является расход смазки
Если двигатель начал «есть» масло, при этом нужно доливать около 1.0 литра на тысячу километров, тогда вполне вероятен сильный износ ЦПГ (при учете того, что мотор сухой, нет течей сальников и прокладок)
Важным показателем является расход смазки. Если двигатель начал «есть» масло, при этом нужно доливать около 1.0 литра на тысячу километров, тогда вполне вероятен сильный износ ЦПГ (при учете того, что мотор сухой, нет течей сальников и прокладок).
Дополнительно следует проверить и выхлоп, так как наличие сизого или синего масляного дыма из выхлопной трубы также укажет на причину повышенного расхода смазки. Параллельно следует открутить крышку маслозаливной горловины на заведенном моторе. Если явно виден дым, тогда это еще один признак проблем с поршневой группой и цилиндрами.
Статья в тему: Как увеличить клиренс и что это изменит в эксплуатации автомобиля?
Также следует выкрутить и свечи зажигания, чтобы проанализировать нагар на электродах. В этом случае проверка двигателя и его состояния по свечам зажигания сводится к тому, что при наличии серьезных проблем с ЦПГ нагар будет черным, могут быть видны следы масла и т.д.
Все перечисленные выше признаки могут указывать на то, что в двигателе имеются проблемы с поршневыми кольцами, могут быть изношены стенки цилиндров. Также возможен вариант, когда масло расходуется в результате того, что необходима замена сальников клапанов (маслосъемных колпачков).
При этом становится понятно, что в одних случаях мотор еще можно в дальнейшем «оживить» с минимальными вложениями (раскосовка колец или их замена, установка новых маслосъемных колпачков, переход на более вязкую смазку), тогда как в других силовой агрегат необходимо разбирать и делать капремонт (расточка/гильзовка блока, замена поршней и т.д.).
Некачественное масло
Некачественное масло особенно негативно сказывается на роликовых толкателях. Грязь попадает в подшипники, что ведет к их повреждениям. При этом повреждения роликового толкателя, в отличие от плоского толкателя (их повреждения можно заметить при обкатке), иногда проявляются через достаточно продолжительное время
Важно помнить, что и в случае с роликовыми толкателями необходимо соблюдать правила процедуры обкатки и следить за качеством масла
Масло для обкатки обеспечивает защиту клапанного механизма, уменьшается износ колец. Использование некачественного масла скорость износа замедлить не может. При этом продукты износа попадают в подшипники в роликах и выводят их из строя.
Качественное масло с антифризными присадками образует на поверхности деталей защитную пленку, что дает возможность выдерживать значительные нагрузки.
Как самостоятельно диагностировать износ ремня ГРМ?
Ременный привод газораспределительного механизма — один из важнейших элементов мотора.
Его обрыв — катастрофа для автомобилиста, поскольку из-за этого может потребоваться капитальный дорогостоящий ремонт двигателя, а то и его полная замена
Именно поэтому так важно контролировать состояние привода, не упуская моментов, когда возможно заменить его на ранних стадиях износа
Особенности диагностики. К сожалению, даже визуально, превосходное состояние ГРМ не гарантирует, что однажды он не оборвется в результате, например, заклинивших роликов. Но профилактический контроль, безусловно, необходим. Он позволяет вовремя выявить проблему и устранить ее заменой ремня
Уделять этому внимание следует каждые 3-5 тысяч километров пробега. После 50-70 тысяч километров (точные цифры зависят от модификации двигателя и стиля вождения транспортного средства), ремень ГРМ однозначно требуется заменять на новое изделие
И для диагностики износа ремня ГРМ не требуется посещать сервис — практически во всех современных двигателях ремень можно внимательно осмотреть, не прибегая ко вскрытию мотора и демонтажу привода газораспределительного механизма.
Как определить износ ремня ГРМ. Легче всегда диагностировать состояние ремня при поперечном расположении двигателя, когда привод находится в левой части мотора. Тогда как при продольном расположении — он находится за мотором, что значительно затрудняет визуальную оценку. Никаких особых инструментов диагностика не требует — достаточно простого фонарика.
Если ремень выглядит «лохматым» — это указывает на предельную степень износа и эксплуатировать авто до его замены строго противопоказано. Следует поторопиться заменить ремень и при гораздо меньших повреждениях — трещинках, изломах и расслоениях. Даже если их размер не превышает нескольких миллиметров — в любой момент под нагрузками работающего двигателя они могут увеличиться и все закончится разрывом ремня. Причем, не имеет значения, новый это ремень или старый.
Внимательно осматривать нужно не только наружную, но и внутреннею поверхность ремня, повреждения на которой можно обнаружить даже с большей вероятностью — ведь она постоянно подвергается воздействию металлических зубьев роликов и натяжителей.
На ремне не должно быть никаких следов грязи и технических жидкостей — это может казаться мелочью, но это же негативно влияет на долговечность детали
Посторонние вещества попадают на ремень через защитный кожух, но обратить внимание требуется на мотор — где-то в нем нужен ремонт для устранения протечек
Вывод
Важно подчеркнуть серьезность ситуации, когда ременный привод перескакивает на один зубец, в результате чего сбивается и дестабилизируется работа мотора. Обнаружив это, необходимо обратиться в сервис для полной замены в сборе конструкции газораспределительного механизма
Игнорирование неисправности может однажды обернуться клином двигателя, что естественно, повлечет капитальный и куда как более дорогостоящий ремонт.
Мастер сервисного цеха рассказал, какие запчасти лучше использовать при ремонте подвески в популярных автомобилях. В лидерах – FENOX
Смотреть все фото новости >>
Клапанная группа ГРМ
Следующая важная составляющая ГРМ – клапанная группа. Начнем с главного. Кулачки распредвала в современных двигателях практически никогда напрямую не взаимодействуют с клапанами. Все это связано с температурным расширением штока клапана при нагревании, из-за этого он увеличивается в размерах, а когда охлаждается – уменьшается. Оттого между штоком клапана и устройством, которое передает усилие от распредвала, всегда есть определенное расстояние, оно называется температурным зазором. Очень сложно отрегулировать температурный зазор если есть прямая связь между кулачном и штоком, надо менять положение либо распредвала, либо клапана. Чтобы с этим не заморачиваться и используют специальные устройства. Они бывают различными по конструкции. В одних случаях ставятся коромысла (иногда два на один кулачок), причем коромысла бывают и с четырьмя опорными поверхностями, и с регулировочным эксцентриком, и в форме специальных рычагов. В других случаях проводится установка специальных толкателей (цилиндрических, их еще называют стаканчиками, роликовых, очень редко можно встретить и тарельчатые). Бывают очень сложные схемы, не будем на них подробно останавливаться, например, отметим использование гидроцилиндров вместо коромысел. Задача этого компонента опосредованно передать усилие от кулачка распредвала непосредственно на торец штока (стержня клапана).
И остались сами клапаны. Уже отмечали что они ставятся двух видов – впускные, а также выпускные, как минимум один впускной и один выпускной на цилиндр, порой по два (то есть в сумме четыре), иногда три (2 впускных, 1 выпускной) или пять (3 впускных, 2 выпускных). Были прототипы и с шестью клапанами на каждый цилиндр, но это уже перебор, такие в серию не пошли.
Клапан включает шток (стержень), на нем вверху торец, а сбоку специальная выточка под сухари, а также тарелки с фаской (оттого клапаны и называются порой тарельчатыми). Принцип работы прост. Кулачок распределительного вала воздействует непосредственно на коромысло, гидроцилиндр или толкатель, тот на торец штока и клапан начинает движение. Когда кулачок вместе с распредвалом делает оборот усилие прекращается и возвратная пружина возвращает клапан в исходное положение, фаска на тарелке плотно прилегает прямо к седлу, обеспечивая герметичность впускного или выпускного канала. Помимо обозначенных компонентов в клапанной группе еще используются направляющие, обеспечивающие правильное положение клапанов, и маслосъемные колпачки.
Все эти компоненты могут ломаться по самым различным причинам. В итоге, как минимум, изменятся фазы газораспределения, а это приводит к понижению эксплуатационных характеристик силового агрегата. В худшем случае происходит рассинхронизация работы клапанов и поршней, об этом неоднократно говорили. Из-за этих проблем и возможны поломки элементов связанных систем.
Почти все компоненты клапанной группы неремонтопригодные, меняют при износе, деформации, поломках, иногда можно что-то сделать с клапанами. В случае необходимости выберите в каталоге, размещенном на нашем сайте, моторный центр, СТО в столице Татарстана, где выполнят ремонт клапанной группы, а также магазин, где можно приобрести необходимые для выполнения работ запчасти.
В статье постоянно говорим о необходимости ремонта в случае поломок, но не упомянули важную деталь. Надежная работа ГРМ во многом зависит от правильной его настройки и регулировки, это может предупредить появление неисправностей. Критериев масса. Это и правильность установки цепи или ремня, регулировка их степени натяжения, температурного зазора клапанов, правильная установка фаз газораспределения, вплоть до правильной степени затяжки бугелей и клапанной крышки. Опытные мотористы все это прекрасно знают, что нужно ГРМ обслуживать, проверять его рабочие параметры и вовремя регулировать, иначе быть беде.
Замена стандартного распредвала на спортивный.
Распределительный вал двигателя автомобиля отвечает за скорость и время открытия клапанов для подачи топливовоздушной смеси и вывода образовавшихся газов. Замена штатного распредвала на спортивный, поможет увеличить крутящий момент за счет изменения высоты подъема клапанов.
В спортивных распределительных валах увеличен цикл открытия клапанов, что приводит к оптимальной подаче смеси в цилиндры поршневой системы. Кулачки такого механизма имеют оригинальный плавный профиль, который обеспечивает оптимальные фазы газораспределения.
Установленный на автомобиле тюнингованный распределительный вал обеспечит ровную работу двигателя без «стука пальцев», т.е отодвигает границу детонации. Еще одним плюсом установки спортивного вала будет внушительное уменьшение использования топлива и количество вредных веществ от газов, выбрасываемых в атмосферу, существенно снизится.
Существует три основных вида спортивных распределительных валов в зависимости от условий эксплуатации автомобиля и качества покрытия полотна дороги. А именно:
- Распределительный вал, предназначенный для поездок по городу, так называемый низовой вал.
- Распределительный вал для езды по трассе за пределами населенных пунктов, его еще называют верховым.
- И третий вид распределительного вала – это универсальный вал, который можно использовать в нескольких случаях.
При увеличенных оборотах возможна установка распредвала с большим расстоянием при подъёме клапанов кулачков. За эту функцию отвечают верховые распределительные валы.
Если увеличение мощности двигателя при определенной частоте вращения является конечной целью доработки автомобиля, тогда возможно ухудшение других технических характеристик. При увеличении скорости вращения двигателя «низовые» распределительные валы «недотягивают» до стандартных норм. И, наоборот, при работе двигателя при пониженных частотах или на холостом ходу работа «верховых» распредвалов является неудовлетворительной.
Контур профиля кулачков необходимо сделать более увеличенным и без острых углов для увеличения крутящего момента при низких оборотах и более коротким и заостренным при максимальной скорости вращения двигателя автомобиля.
Регулировка клапанов кулачкового механизма – обязательная операция, которую необходимо провести после установки на автомобиль спортивного распределительного вала. Если этого не сделать, возможна некорректная работа двигателя. На высоких оборотах мощность увеличится, в случае, когда клапан для впуска топливовоздушной смеси поднимется выше выпускного клапана. Если установить параметры спортивного распределительного вала на так называемое «запаздывание», когда высота подъёма выпускного клапана больше высоты впускного, мощность усилится при низкой частоте вращения двигателя авто.
Спортивный распределительный вал необходимо подбирать с учетом определенных технических задач, а также с учетом особенностей и условий эксплуатации авто.
Тема: Полезно знать / Что внутри
В идеале, при движении поршня вниз, в цикле впуска, открывается впускной клапан, происходит всасывание топливной смеси и клапапн закрывается. А т.к. фаза и время работы кулачка распредвала факсированы, то идеал этот сбудется только при определенных оборотах и при определенном положении дроссельной заслонки. Получается, что чем больше обороты двигателя, тем быстрее закроется впускной клапан, недолив топливной смеси, и, наоборот, чем меньше обороты, тем позднее закроется клапан, соответственно, перелив топлива. Т.е. если надо получить от распредвала прибавку в мощности, то придется пожертвовать работой автомобиля на холостом ходу и крутящим моментом в рабочем диапазоне.
Виды
Что же касается разновидностей распределительных валов двигателя, то их классифицируют в зависимости от расположения и количества на двигателе внутреннего сгорания. Распредвал является ключевым компонентом газораспределительного механизма и всего двигателя. В зависимости от того, как располагается этот элемент, выделяют 2 варианта:
- с нижним расположением;
- с верхним размещением.
Отсюда и разделение моторов внутреннего сгорания с верхним и нижним распредвалов. Когда-то нижнее расположение считалось лучшим и самым оптимальным для автомобильных двигателей. Но они были актуальными до 50-х годов прошлого века. Именно тогда все моторы создавались нижнеклапанного типа. Потому и распределительный вал находился снизу силовой установки. Тарелки клапанов размещались так, что они смотрели вверх. Подобная схема изготовления моторов объяснялась тем, что это проще и дешевле в плане производства. При этом страдал фактор производительности, о чём инженеры догадались несколько позже, когда появился новый вариант размещения распределительного вала. Учитывая объективные недостатки, от старой схемы с нижним расположением постепенно начали отказываться. Ему на смену пришла уже классическая и привычная схема с головкой блока цилиндров и установленными в ней клапанами и распределительным валом. Теперь клапана начали открываться вниз, а схема получила верхнее расположение распредвала.
Хотя нельзя отрицать тот факт, что даже на некоторых современных двигателях продолжают использовать нижневальную систему, где клапана располагаются сверху. Только она значительно усовершенствовалась по сравнению с предшественниками, а потому имеет полное право на существование при грамотной реализации. Двигатели с нижним расположением распределительного вала отличаются тем, что здесь дополнительно предусматривается установка специальных штанг. Они применяются для компенсации расстояния, которое имеется между кулачками распредвала и толкателями клапанов, находящихся в головках цилиндров. Даже несмотря на наличие современных нижневальных двигателей внутреннего сгорания, они считаются устаревшей схемой, а потому большинство автопроизводителей уже давно не используют её в производстве своих силовых агрегатов. Такие методы размещения требуют дополнительных мер, они характеризуются внушительными технологическими ограничениями, не позволяют развивать высокие обороты.
Количество валов
Отдельно рассматриваются виды двигателей в зависимости от того, сколько распределительных валов предусмотрено в их конструкции. Если заглянуть в подкапотное пространство современного силового агрегата, можно встретить несколько вариантов:
- Газораспределительные механизмы (ГРМ), оснащённые только одним распредвалом;
- ГРМ, конструкция которых включает пару распределительных валов;
- Двигатели, где используется более 2 распредвалов.
Именно первые два типа двигателей внутреннего сгорания, где газораспределительный механизм включает 1 или 2 распредвала, являются наиболее популярными и распространёнными. Зачастую количество распредвалов зависит напрямую от количества клапанов на цилиндр. Если у двигателя конструкция предусматривает от 3 и более клапанов, которые приходятся на 1 цилиндр, то здесь скорее всего будет использовать двухраспредвальная схема. Несмотря на наличие таких правил и закономерностей, исключения встречаются всегда и везде. Компания Mitsubishi из Японии выпускает модель Lancer, под капотом которого может размещаться рядный четырёхцилиндровый двигатель, именуемый как 4G18. На каждом цилиндре здесь сразу 4 клапана, но распределительный вал используется всего один. А если взять в качестве примера модель гиперкара Veyron производства компании Bugatti, то есть конструкторы предусмотрели сразу 4 распределительных вала на двигателе.
Есть и другие примеры несколько иного подхода к использованию распредвала и его конструкции. Японские инженеры из компании Honda для своей системы под названием VTEC придумали оригинальный ход. Здесь сразу несколько кулачков отвечают за регулировку высоты поднятия только одного клапана. То есть на каждый из клапанов приходится по несколько рабочих кулачков. Инженеры постоянно работают над усовершенствованием систем газораспределения, повышают эффективность работы ГРМ, меняют фазы. Всё это позволяет повысить производительность двигателя, поднять его максимальную скорость, обеспечить лучшее ускорение. При этом не забывают о вопросах экономии топлива.

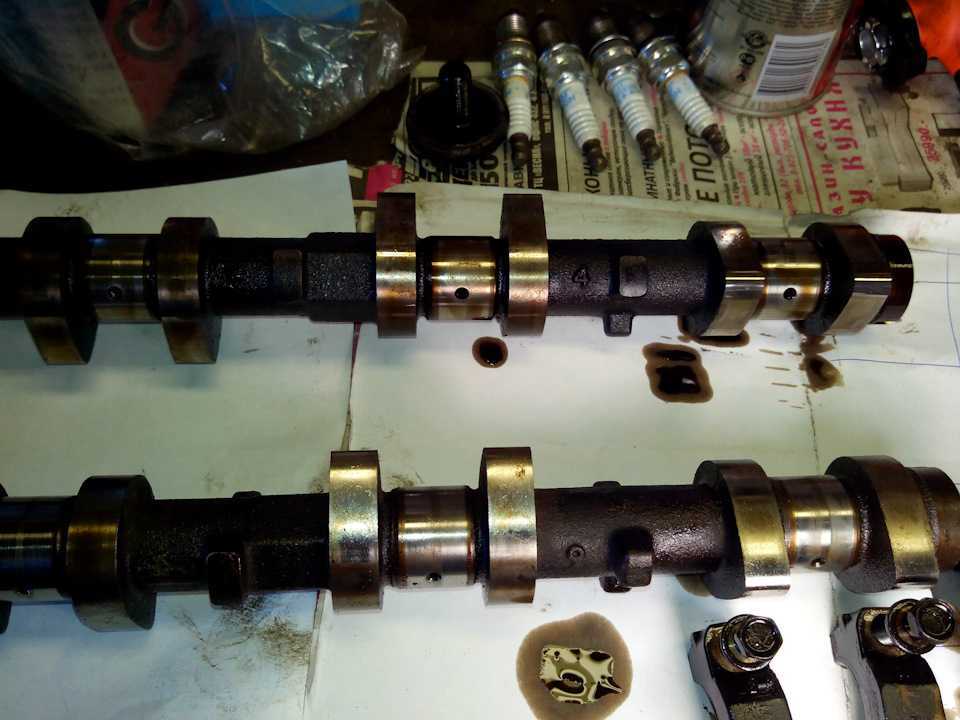

Характерные неисправности
Будет справедливо назвать распределительный вал достаточно надёжным и долговечным элементом двигателя. Зачастую деталь изнашивается только к моменту первого серьёзного ремонта силовой установки. Для автомобилистов, в распоряжении которых оказался двигатель без наличия гидрокомпенсаторов, рекомендуется каждые 10-15 тысяч километров проверять зазоры распределительного вала, оснащённого рокерами, и настраивать их по мере необходимости. Вне зависимости от типа ДВС, во всех моторах обязательно в процессе эксплуатации контролируется степень натяжения цепи или ремня газораспределительного механизма. Они более ограничены по сроку своей службы, чем сам распредвал. Распределительные валы относятся к трущимся деталям двигателя, а потому наиболее опасным явлением для них считается механический износ. Ещё одной характерной неисправностью для распредвала считается выход из строя подшипника, разрушение и деформация сальника. Если элементы распредвала выходят из строя, это запускает цепную реакцию, в результате которой ломаются иные компоненты силовой установки. Поломка распредвала обычно обусловлена:
- естественным износом элемента;
- низким давлением масла в смазочной системе;
- использованием низкокачественных масел;
- дефицитом масла в системе;
- нарушением температурного режима работы двигателя;
- механическими повреждениями.
В случае с механическими повреждениями чаще всего ломаются натяжные ролики и ремни распредвала, которые ограничены по сроку службы. Когда происходит разрыв ремня газораспределительного механизма, сами распредвалы могут серьёзно пострадать. В итоге можно выделить несколько наиболее часто встречающихся поломок в конструкции распределительных валов:
- механическая поломка компонентов;
- износ подшипников;

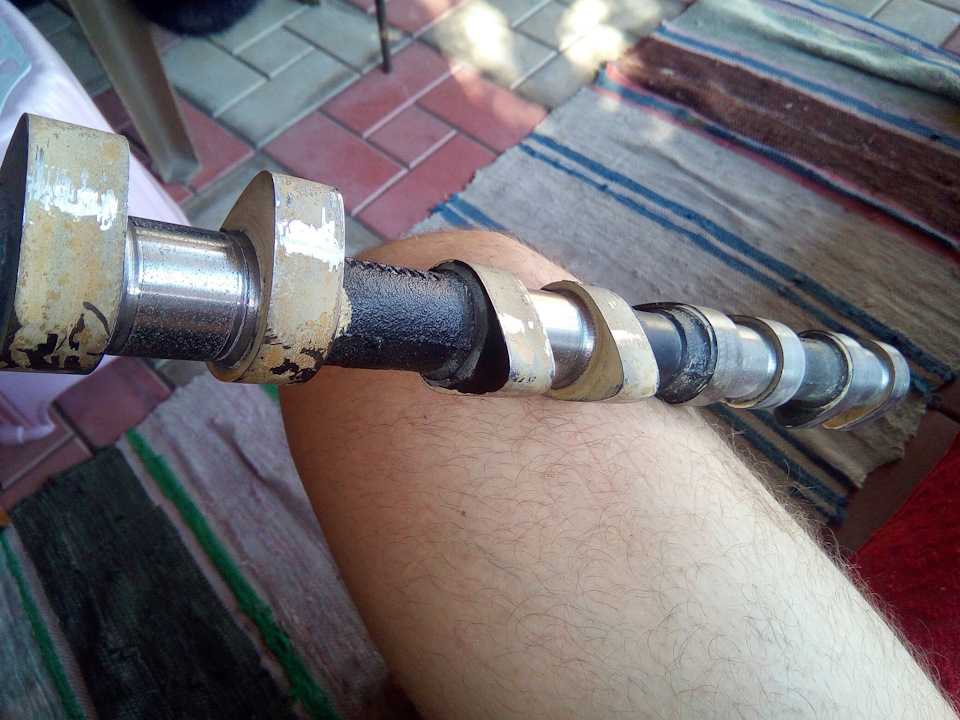

- износ кулачков;
- деформация вала.
Всё это не обязательно происходит сугубо по причине естественного износа. Многие автомобилисты сталкиваются с проблемой заводского брака. Тут речь идёт о недостатках конструкции, ошибках в проектировании или использовании некачественных компонентов при изготовлении распределительного вала. Но это в основном встречается на бюджетных автомобилях. Определить неисправность, возникшую в распределительном валу, можно по характерному стуку. Он появляется при возникновении рассмотренных поломок и неисправностей. Но не всегда причина стука именно в самом распредвале. Также посторонние стуки иногда возникают, если автомобилист залил в двигатель плохое или не подходящее этому мотору моторное масло, либо подача топлива не была должным образом отрегулирована после вмешательства в систему по причине ремонта или замены компонентов.
Всё это приводит к потере синхронности в процессе работы клапанов цилиндров двигателя и кулачков. В результате мотор теряет свою мощность, начинает потреблять значительно больше топлива, а также отмечается нестабильная работа в разных режимах. Во многом жизнеспособность и продолжительность эксплуатации распределительного вала зависит от грамотности эксплуатации двигателя. Если соблюдать все правила по обслуживанию и содержанию мотора, распредвал сможет проработать в течение всего срока службы двигателя вплоть до капитального ремонта. Иногда, даже после капитального восстановления, старый распределительный вал остаётся в хорошем состоянии, что позволяет и дальше его использовать.
Замена распределительных валов на двигателях внутреннего сгорания является крайне ответственной и сложной задачей. Она требует проведения обязательной предварительной проверки и доработки поверхностей по мере необходимости. Если этого не сделать, уже новый распредвал начнёт очень быстро изнашиваться. В конечном итоге он за короткий срок полностью выйдет из строя
Специалисты отмечают, что при возникновении необходимости замены в двигателе его распределительного вала, крайне важно параллельно заменить все элементы, работающие в непосредственном контакте с распредвалом
Может ли распредвал издавать стук
Со стуком коленчатого вала сталкивались многие на своем веку. Но не все водители знают, как и когда стучит именно распределительный вал.
Все дело в звуках. Они между собой действительно очень похожи. Это проявляется одинаково на разных авто:
- на ВАЗ 2106;
- на Ниве 8 клапанов;
- ВАЗ 2107;
- ВАЗ 2109;
- на Приоре;
- ВАЗ 2110;
- ВАЗ 2114;
- на Дэу Нексия;
- на Субару Форестер и пр.
Но как быть автовладельцу, когда он слышит звук, но не может понять, что именно при этом стучит. Это коленчатый, либо распределительный вал?!
Тут нужно просто прислушаться и понаблюдать за поведением автомобиля и конкретно двигателя. Порой это дает быстро понять, где источник постороннего звука, и к ремонту какого узла необходимо готовиться.
Ключевую роль играет тот факт, слышите вы звуки на холодную или на горячую.
Услышать звуки от распредвала удастся лишь при холодном ДВС, когда запускается мотор, и смазка успела уйти от трущихся элементов. После запуска масло будет постепенно смазывать их, из-за чего стуки исчезнут.
- Распредвал издает так называемые глухие звуки;
- Шумы проявляются именно на холодную, когда запускается мотор;
- Изначально коленвал звучит похожим образом;
- Набирая обороты, неисправный коленчатый вал обретает более звонкое звучание;
- Фактически распредвал глухой, а коленвал звонкий;
- Точно определить поможет повышение оборотов;
- Если по звуку все равно не идентифицировали, придется проводить диагностику.
Отталкиваясь от этих моментов, вам без особых проблем удастся самостоятельно диагностировать характер и источник неисправности, после чего приступить к соответствующим действия для их устранения.
Руководство по замене
Работа по снятию коленвала на ВАЗ 2106 несколько трудоемкая, но по силам и водителю с небольшим опытом. Для работы нам не понадобится особое оборудование или особый инструментарий.
- набор головок;
- трещотка;
- вороток;
- удлинитель;
- набор ключей;
- ветошь.
Ключи для затяжки раскручивания болтов
Последовательность действий
Чтобы добраться до коленвала, сначала нужно демонтировать воздушный фильтр с корпусом.
Далее отсоединяем трос подсоса.
Привода газовой заслонки.
Хорошенько чистим и моем крышку клапанов. Обычно на ней скапливается пыль и грязь, в противном случае они могут попасть внутрь мотора.
Теперь нужно открутить все гайки и снять крышку клапанов. Специалисты рекомендуют, снимая клапанную крышку обязательно производить замену прокладки. При покупке покупайте резино-корковую, так как она намного лучше резиновой удерживает масло.
Сняв крышку, получаем доступ к распредвалу, в большинстве случаев он очень загрязнен.
Теперь нужно ослабить крепеж звездочки распределительного вала
Чтобы мотор не провернулся, вставьте отвертку меж звездой и цепью.
Важно! Обязательно проведите совмещение метки на коленчатом вале и звездочке распределительного вала. Нужно стремиться сделать так, чтобы отметка на шкиве коленчатого вала должна быть против длинной отметки, а отметка на звездочке распределительного вала против выступа на постели распределительного.
После совмещения, переходим к снятию натяжителя цепи.
Ключом откручиваем гайки.
Убираем натяжитель.
Снимаем звезду, которая находится на направляющем штифту.
Открутив болт, закрепляющий звездочку, снимаем звездочку
Здесь может понадобиться молоток.
Привязываем ее к цепи.
Теперь нужно открутить гайки, закрепляющие коленвал и снимаем его.
Кстати будет заметить что, если произошло выворачивание шпильки с гайкой, то назад она вворачивается специальным шпильковыворачивателем.
Далее осматриваем распредвал, в случае необходимости меняем.
Зажимается вал согласно схеме. Порядок затяжки нужно соблюдать обязательно. Также важен и момент затяжки. На автомобиле ВАЗ 2106 момент затяжки равен 18,3 Н/м.
При сборке обязательно проверьте, насколько правильно совмещены метки. В случае если они сбились, то их нужно выставить правильно.
В конце отрегулируйте натяжку цепи и клапанов.

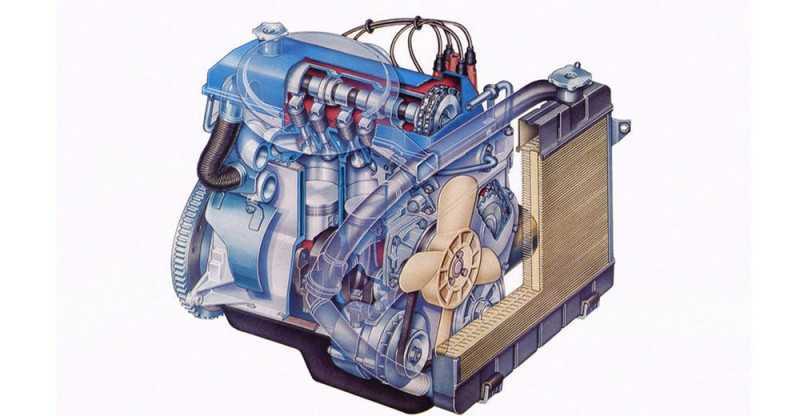

Расположение вала под капотом
Корпус воздушного фильтра
Распределительный вал
Совмещение отметок на коленвале
Совмещение отметок на звезде
Натяжитель цепи
Связка звездочки и цепи
Снятый вал
Схема затяжки болтов вала во время установки Если у вас остались еще вопросы и вы не поняли как производится установка, с каким моментом производится затяжка или как выставить метки, то после прочтения посмотрите предлагаемое нами видео.
Распредвалы спорт
Основные параметры и термины распредвала.
В — база распредвала — параметр определяющий линейный размер в цепочке: распредвал-толкатель-клапан.
Н — высота подьема распредвала. Этот параметр определяет мах ход клапана.
Ф — фаза распредвала определяет время открытие клапана за рабочий такт двигателя.
При выборе распредвала стоит обращать внимание на эти параметры из следующих соображений. Стандартная база 16кл распредлвала 33мм, 8кл — 38мм, классики — 30мм
В тюнинговых р\валах в связи с технологической особенностью распредвалах часто встречаются варианты с заниженной базой. Этот параметр влияет на установку распредвала в двигатель. При заниженной базе р\вала требуется подбирать увеличенные регулировочных шайбы (если она механическая как на ДВС ВАЗ 8кл). У гидротолкателя есть ограничение по рабочем ходу компенсатора
Стандартная база 16кл распредлвала 33мм, 8кл — 38мм, классики — 30мм. В тюнинговых р\валах в связи с технологической особенностью распредвалах часто встречаются варианты с заниженной базой. Этот параметр влияет на установку распредвала в двигатель. При заниженной базе р\вала требуется подбирать увеличенные регулировочных шайбы (если она механическая как на ДВС ВАЗ 8кл). У гидротолкателя есть ограничение по рабочем ходу компенсатора.
Поэтому к распредвалам с заниженной базой для компенсации линейного размера часто прикладываются подпятники.

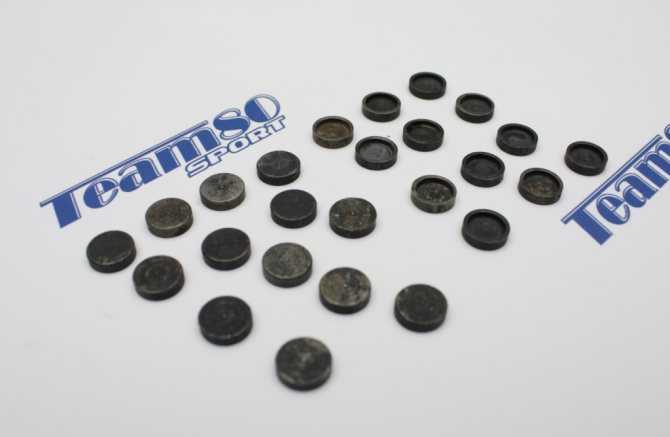

Фото подпятников на 16кл двигатель ВАЗ.
Подьем распредвала влияет так же на установку его в двигатель. При большом подьеме кулачков распредвала часто начинает задевать за литьевые приливы головки блока 16л ГБЦ ВАЗ. При установке требуется провернуть распредвалы в постелях, для того чтобы убедится что кулачки не задевает за эти приливы. Доработать ГБЦ в местах контакта.
Фаза распредвала определяет рабочий диапазон двигателя. Чем шире фаза у распредвала, тем более спортивный характер будет у двигателя. Зависимость ширины фазы хорошо видна на представленном графике замера двигателя ВАЗ.
Установка перекрытия распредвалов.
Перекрытие распредвалов зависит от фазы распредвала, а так же влияет на характеристику двигателя. В нашей инструкции к распредвалам указаны значения (в мм) открытия клапанов в ВМТ.

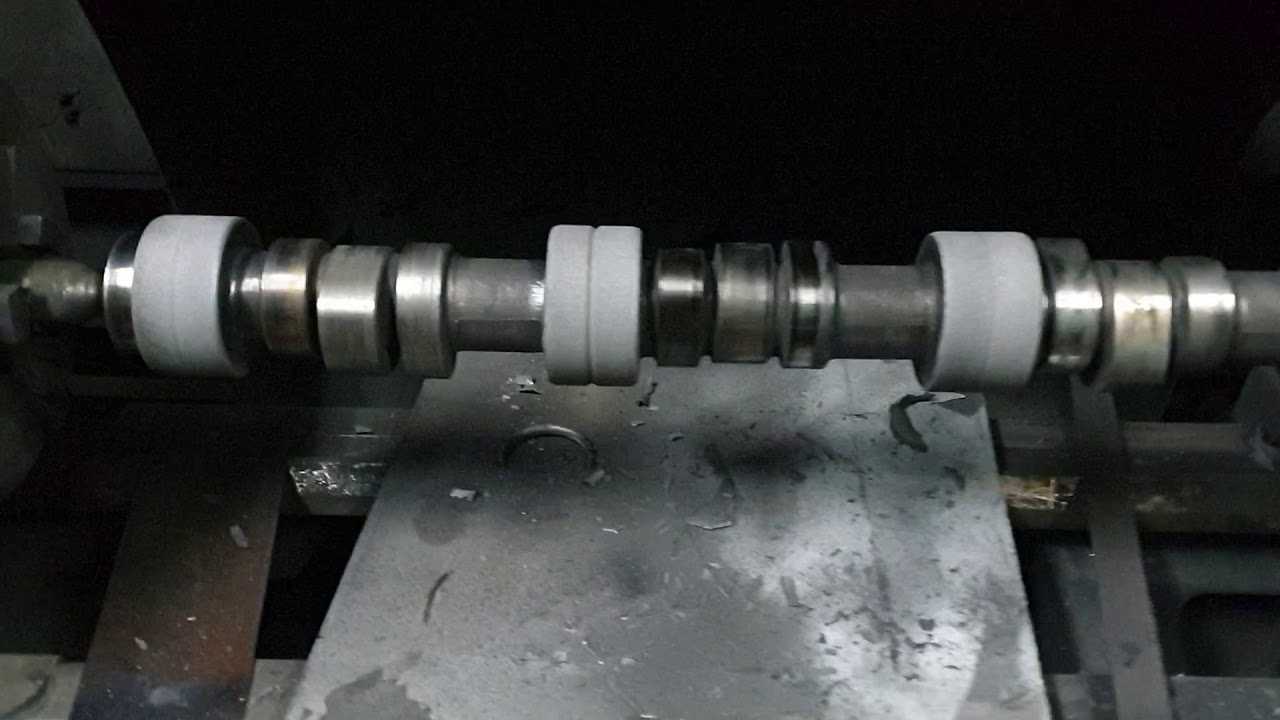

Закалка кулачков распредвала.

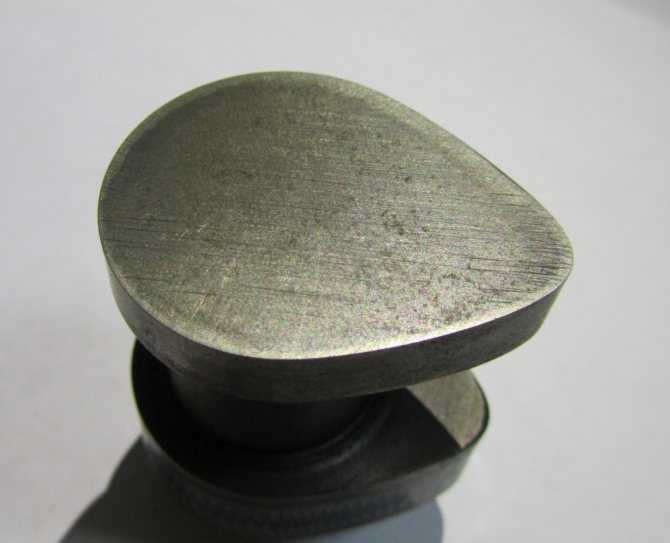

Для того чтобы в паре трения кулачек — толкатель эти детали не изнашивались быстро, завод производитель закаливает кулачки распредвала с помощью термической обработки» отбел» до твердости HRC = 50-52единиц.
Тюнинговые и спортивные распредвалы несут большую нагрузку в этой паре трения, поэтому ТЕАМ80 распредвалы закаливаем до твердости кулачка HRC= 56-62 единиц.
Слой который получается после «отбела» составляет 0.5-0.8 мм. Это видно на фото с низу.
На износостойкость тюнинговых распредвалов влияют несколько параметров.
1. Жесткость пружин клапанов.
2. Преднатяг пружин клапанов.
Излишняя жесткость создает дополнительное усилие на кулачек — толкатель, в результате происходит усиленный износ в этой паре трения.
3. Качество масла используемое в двигателе и интервал его замены.
Многие забывают что повышение мощности двигателя приводит к ответственному использованию двигателя.
4. Способ использования двигателя.
Применение тюнинговых и спортивных распредвалов приводит к использованию двигателя пользователями в зоне высоких оборотов, относительно серийного двигателя, а это в свою очередь уменьшает моторесурс всего двигателя в целом.
