Слабые места двигателя ВАЗ 11183
Наиболее часто повторяющиеся слабые места Генератор . Неожиданно после покупки нового автомобиля Вы начали слышать непонятный гул под капотом? Причин может быть много, но циничная статистика укажет Вам на то, что скорее всего Вы столкнулись с разрушением подшипника генератора. Конструкция двигателя не предусматривает механизм регулировки натяжения ремня генератора, и водитель может проверить натяжение только поворотом полотна ремня на 90 градусов. Данная проблема устранима. Возможна установка доработанного механизма натяжения и регулировки ремня генератора, который присутствует в свободной продаже в магазинах автотоваров.
Дроссельная заслонка. В ходе произведенных модернизаций конструкторы смогли решить проблему быстрого загрязнения дросселя на предыдущих двигателях АвтоВаза и установить электронный привод дроссельной заслонки, но все же случается, что работа узла на двигателе Гранты огорчает плаванием оборотов холостого хода и самопроизвольной остановкой двигателя. Рецепт всё тот же – промывка дроссельного узла жидкостью для очистки карбюраторов.
Датчик массового расхода воздуха. Если вы заметили потерю мощности, рост расхода топлива и загоревшийся чек на приборной панели. Данные причины указывают на необходимость проведения проверки датчика массового расхода воздуха, для чего, необходимо вооружиться мультиметром и гаечным ключом на 10. Водитель должен найти в разъёме датчика жёлтый выход провода (он ближе к лобовому стеклу) и зеленый выход (третий слева с той же стороны). Эти выводы датчика как раз и нужны нам. В авто разных лет в электрических схемах цвета данных проводов могут отличаться, но места расположения выводов одинаковые. Для контроля работоспособности, делается замер напряжения между указанными выводами при включенной массе, на неработающем моторе. Щупы тестера по своему размеру способны пройти через резиновые уплотнители разъёмов, вдоль указанных проводов, не нарушая их изоляции. Включаем массу, подключаем мультиметр и наблюдаем. Напряжение на исправном датчике в состоянии будет составлять 0.996…1.01 Вольт. Если напряжение до 1 В, все в порядке — ищем причины дальше, если же выше – просто заменяем его новым и радуемся улучшению приёмистости и экономичности ДВС.
Катушки зажигания не отмечаются высокой надежностью. Неисправности с ними определяются с помощью загоревшегося чека на приборке, резким уменьшением мощности и слабым разгоном. Любители электрических схем могут прозвонить катушку тестером на наличие межвитковых замыканий. Решение все то же – банальная замена детали.
Термостат системы охлаждения. Западает на морозе перепускной клапан и двигатель не греется или прогревается очень долго. Сказывается низкое качество изготовления отечественных деталей. Владельцам рекомендую при подобных проблемах найти совместимый аналог более высокого качества.
Электронный блок управления. Находится под передней панелью и, как следствие частенько заливается охлаждающей жидкостью, так как шланги и патрубки системы охлаждения ДВС находятся в непосредственной близости. Как вариант избавиться от проблем в будущем – перенести его под бардачок.

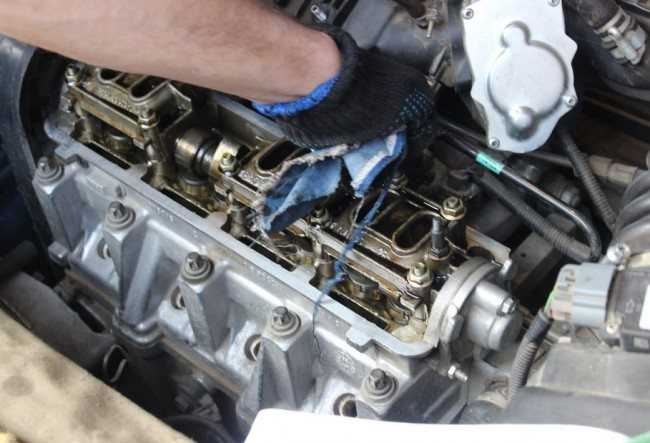

Клапанный механизм. Клапаны на данном двигателе могут банально прогореть. Пока непонятно, кроется ли причина в качестве заводской регулировки тепловых зазоров или виновато топливо вкупе с перегревом. Но так или иначе, сканер обнаруживает ошибку Р0363 и владельцу нужно срочно ехать в сервис. Иначе дальне могут начаться проблемы уже с шатунно-поршневой группой.
Шатунно-поршневая группа. Те, кто не успел избежать прогорания клапанов или западания компрессионных и маслосъёмных колец столкнутся с такими проблемами, как большой расход масла и черный дымный выпуск на всех режимах работы ДВС. Выход один – квалифицированный ремонт с заменой колец. Использование низкокачественного масла и забитый масляный фильтр может привести к задирам на теле поршней и к тем же проблемам КШМ, указанным ранее.
Стартер. Если Вы слышите звук работающего стартера, но двигатель отказывается запускаться, не спешите винить аккумуляторную батарею. Дело может быть в ослабленных креплениях стартера или разрушенных зубьях шестерни ротора, которая входит в зацепление с маховиком, возможно также и перегорело втягивающее реле. Если же зубья обломаны или сильно изношены, мы услышим скрежет при работе стартера, при отказе реле — будет только звук работающего вхолостую электродвигателя. Устранить не так сложно: подтянуть крепления, заменить шестерню, заменить реле.

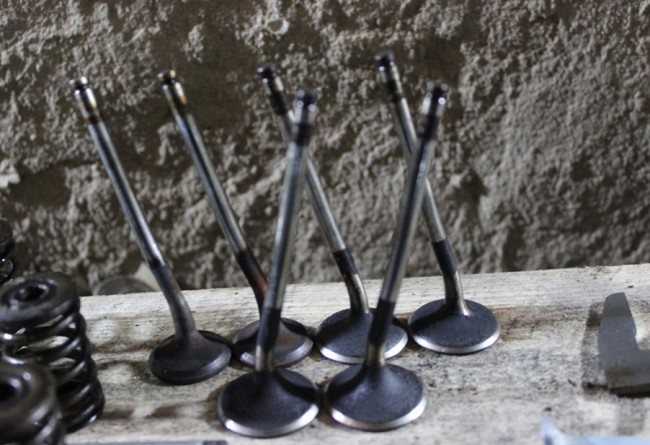

Почему Гранта 8 клапанная гнет клапана?
Сама процедура поломки также является не менее важной для изучения. Поняв, какие именно участки более всего подвержены повреждениям, владелец сможет уделить им больше внимания или же обратиться за помощью к специалистам
Мастера после проведения диагностики выполнят полное обслуживание и помогут избежать многочисленных причин обрыва ГРМ: заклинивания помпы, роликов, распредвала или коленвала. Сам процесс повреждения клапанов происходит по такой схеме:
1. Обрывается ремень ГРМ.
2. Останавливается распредвал.
3. Продолжает вращаться коленвал (передает вращение маховик).
4. Поршни бьют по открытым клапанам в момент обрыва ГРМ ремня.
Таким образом, происходит сгибание клапанов, и в последующем они будут нуждаться в полноценной замене. Можно также узнать Лада Гранта 8 клапанная гнет ли клапана у специалистов, работающих на СТО.
Ведь поломка не обязательно коснется каждого владельца отечественного авто. Происходит повреждение в исключительных случаях, когда автомобилист не уделяет достаточно времени для обслуживания автомобиля. Поэтому первопричина заключается в недостаточно добросовестной эксплуатации.
Многие мастера рекомендуют сразу же после покупки Гранты проверить ее на СТО, поскольку даже небольшие зазубрины на валах могут привести к разрыву ремня ГРМ.
В некоторых случаях помогает смена ремня на более прочный: заводской компонент может не отвечать требуемым условиям нагрузок и эксплуатации. Сила натяжения должна полностью соответствовать заявленным рекомендациям производителей. Поэтому самостоятельная регулировка может лишь ухудшить ситуацию.
Обращаться к специалистам также следует при появлении первичных признаков, которые могут указывать на последующий разрыв ремня. Это может быть незначительный шум из привода ГРМ. Именно он и укажет на возможный износ или частичный клин роликов или помпы.
Все эти факторы являются решающими и могут привести к необходимости дорогого ремонта, а в крайних случаях к вызову эвакуатора, если водитель в момент разрыва находился за чертой города. Владельцу Гранты нужно учитывать все рассмотренные нюансы и решать малейшие проблемы сразу после их появления.
Неисправности
Мотору 11183 свойственны неисправности, характерные для всех силовых агрегатов производства ОАО «АвтоВАЗ».
| НЕИСПРАВНОСТИ | ПРИЧИНЫ | СПОСОБЫ УСТРАНЕНИЯ |
|---|---|---|
| Двигатель не прогревается до необходимой температуры. | Неисправен термостат. | Заменить термостат. |
| Стук и шум в двигателе. | 1. Неотрегулированы зазоры клапанов. 2. Износ коренных подшипников коленвала. 3. Износ шатунных подшипников. 4. Стучат поршни |
Отрегулировать зазоры клапанов. Неисправности, связанные с износом подшипников и необходимостью замены поршней, рекомендуется устранять в условиях специализированного автосервиса. |
| Двигатель работает нестабильно («плавают» обороты, «троит» и пр.) | 1. Неисправен датчик положения дроссельной заслонки. 2. Прогорел клапан. 3. Пробита прокладка. 4. Неисправен модуль зажигания. |
Заменить неисправный датчик. Измерить компрессию в цилиндрах. Если она ниже нормы, то неисправность скрыта в газораспределительном механизме. Если компрессия нормальная, неисправность необходимо искать в модуле зажигания. |
Салон и багажник автомобиля
Салон седана он-До смотрится довольно буднично, впрочем, как и подобает авто бюджетного уровня, но все же интерьер здесь интереснее, чем у Lada Granta.
Сборка в целом неплохая, хотя салонный пластик жесткий, «сверчки» и скрипы могут возникать повсюду, особенно они заметны в холодную погоду на непрогретой машине.
Еще из недоработок и неудобств необходимо выделить:
- не самые комфортные передние кресла, к тому же спинки не откидываются с помощью рычажков, приходится вращать «крутилки»;
- слабую шумоизоляцию, хотя у Гранты она еще хуже;
- рулевую колонку, имеющую регулировку только по углу наклона;
- громкую работу кондиционера, особенно хорошо заметен шум на малых оборотах двигателя;
- недостаточное пространство для пассажиров второго ряда, если передние сиденья отодвинуты назад;
- довольно частое зависание мультимедийной системы, эффективный способ «лечения» такого недуга – снятие минусовой клеммы с аккумулятора.
Зато седан выгодно отличается большим багажником, его объем составляет 530 литров.
Спинки заднего дивана легко складываются, что позволяет перевозить длинномерные грузы, сам салон теплый, быстро прогревается.
Обзорность в автомобиле неплохая, но присутствуют «слепые» зоны, получающиеся из-за широких задних кузовных стоек, это создает некоторые неудобства водителю.
Боковые зеркала, такие же, как и на Ладе Калине-2, достаточно большие и информативные, к ним никаких претензий нет.

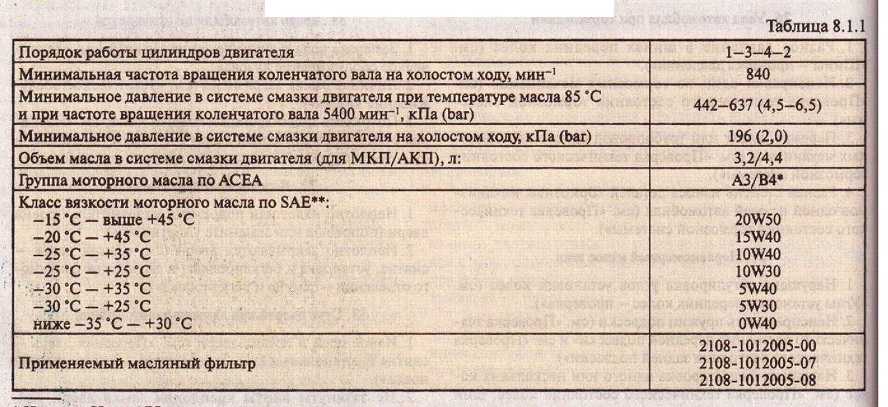

Основные данные для контроля и ремонта двигателя
* Не ниже SL по API.
* Вязкость масла выбирается в зависимости от сезонных колебаний температуры окружающей среды. Изготовитель рекомендует оригинальное моторное масло Genuine Datsun 5W30.

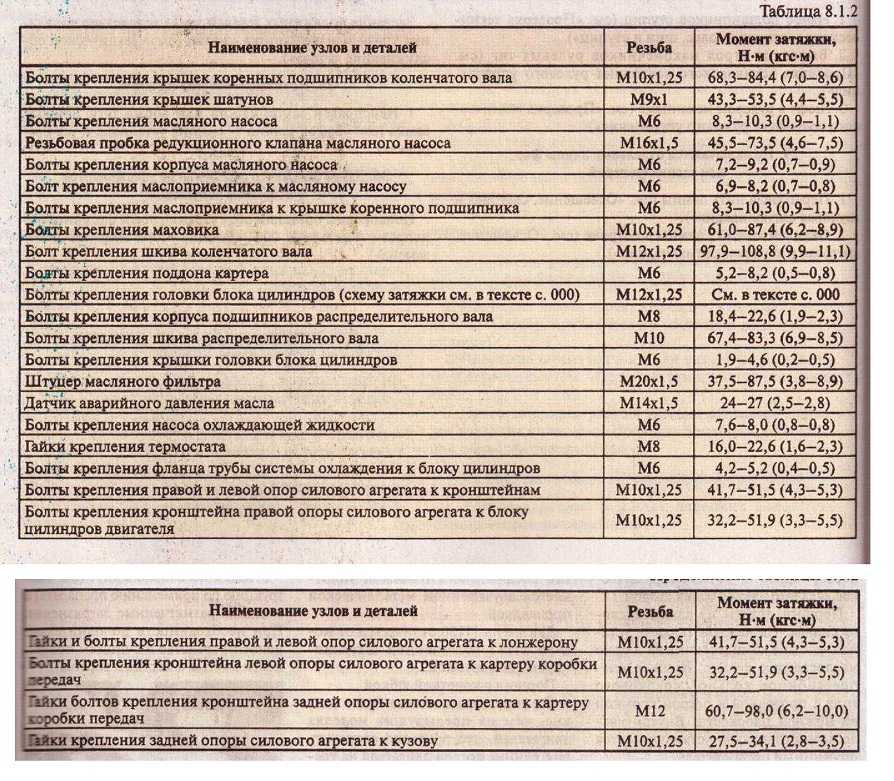

Моменты затяжки резьбовых соединений двигателя
ОПИСАНИЕ КОНСТРУКЦИИ
Поперечный разрез двигателя: 1 — пробка сливного отверстия поддона картера; 2 — поддон картера двигателя 3 — коленчатый вал; 4 — масляный фильтр; 5 — каталитический коллектор; б — насос охлаждающей жидкости; 7 — поршень; 8 — датчик концентрации кислорода; 9 — прокладка впускного трубопровода и выпускного коллектора; 10 — впускной трубопровод; 11 — форсунка; 12 — диагностический штуцер топливной рампы; 13 — ресивер; 14 — кронштейн крепления наконечника оболочки троса; 15 — крышка головки блока цилиндров; 16 — корпус подшипников распределительных валов; 17 — распределительный вал; 18 — шланг системы вентиляции картера; 19 — толкатель клапана; 20 — головка блока цилиндров; 21 — болт крепления головки к блоку цилиндров; 22 — клапан; 23 — свеча; 24 — прокладка головки блока цилиндров; 25 — верхнее компрессионное кольцо; 26 — нижнее компрессионное кольцо; 27 — маслосъемное кольцо; 28 — поршневой палец; 29 — штуцер для установки указателя уровня масла; 30 — шатун; 31 — маховик; 32 — блок цилиндров; 33 — прокладка поддона картера; 34 — указатель уровня масла; 35 — маслозаборник
сталеалюмининевое, заднее — металлокерамическое, желтого цвета с обеих сторон.
Поршни отлиты из алюминиевого сплава. На каждом поршне установлено два компрессионных и одно маслосъемное кольцо. Нижнее компрессионное кольцо скребкового типа с проточкой и острой кромкой на нижней плоскости. Внутрь маслосъемного кольца устанавливается пружинный расширитель.
Пальцы — плавающего типа (фиксируются в поршнях двумя пружинными стопорными кольцами) или зафиксированы в верхнюю головку шатуна методом «горячей посадки».
В верхней головке шатуна запрессована сталебронзовая втулка. Крышки шатунов не взаимозаменяемы и устанавливаются на шатун только в одном положении.
Снизу к блоку цилиндров крепится поддон картера.
Система смазки двигателей комбинированная — под давлением и разбрызгиванием. Масляный насос — шестеренного типа с внутренним зацеплением и приводом от переднего конца коленчатого вала. Через масло-заборник, насос забирает масло из поддона картера и под давлением нагнетает в каналы системы смазки двигателя. Для контроля за количеством масла в поддоне установлен измерительный щуп — указатель уровня. Масляный фильтр — полнопоточный, с бумажным фильтрующим элементом.
В опорах коренных подшипников установлены масляные форсунки. Масло из форсунок подается на внутренние поверхности поршней для их охлаждения. Часть масла попадает на верхние головки шатунов и через выполненные в них конические отверстия стекает на поршневые пальцы, смазывая их.
В теле коленчатого вала просверлены каналы. По ним масло поступает к шатунным шейкам, смазывая их. В каналы коленчатого вала масло поступает из блока цилиндров через отверстия во вкладышах коренных подшипников и коренных шейках.
В блоке цилиндров выполнена полость для установки насоса охлаждающей жидкости и прилив для установки масляного фильтра.
Генератор приводится в действие поликлиновым ремнем от шкива коленчатого вала двигателя.
Ресивер впускного трубопровода выполнен из пластмассы. Выпускной коллектор — стальной, совмещен с каталитическим нейтрализатором.
Его соединение с головкой уплотняется двухслойной металлической прокладкой.
Двигатель 11186 отличается от модели 11183 облегченной шатунно-поршневой группой.
Поршни с короткой юбкой.
Все поршневые кольца более тонкие, чем на предыдущих моделях двигателей, что призвано сократить внутренние потери двигателя на трение.
Шатуны — «колотые»*.
Если автомобиль находится на гарантийном обслуживании, во избежание потери гарантии ремонтировать автомобиль следует у официального дилера DAT5UN.

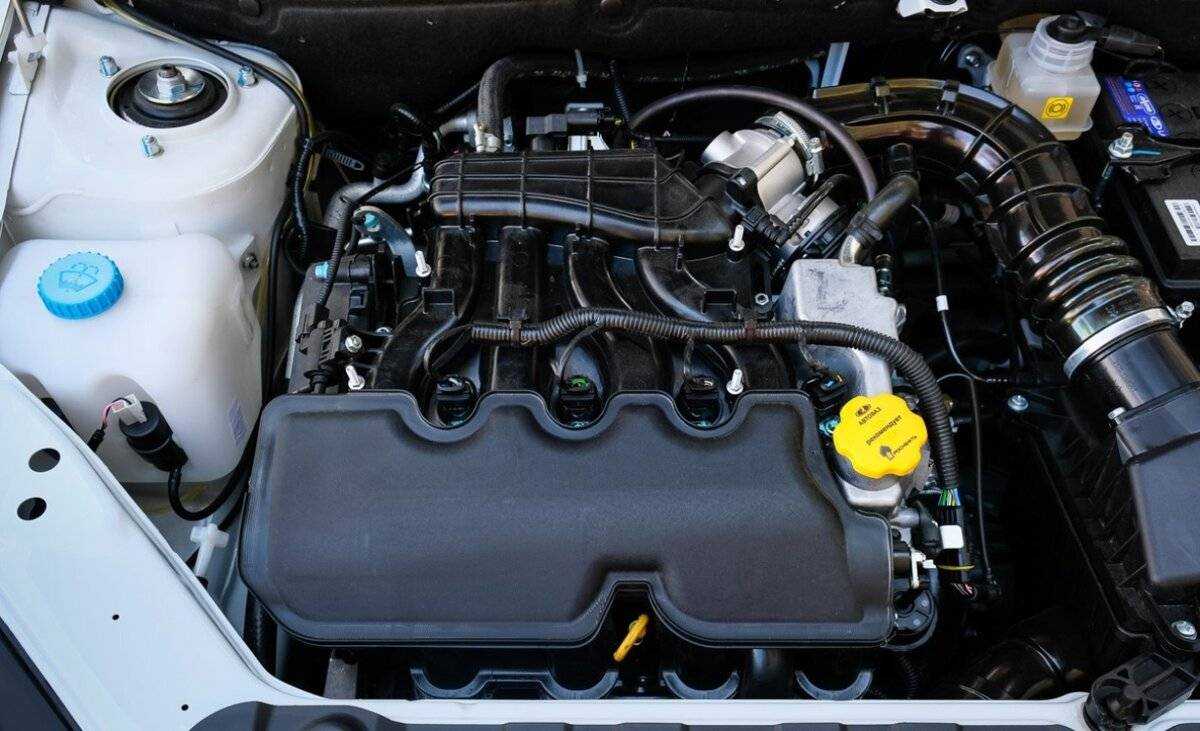

8-ми клапанный двигатель
На Ладу Гранту автовладелец найдет двигатели с 8 клапанами и с 16-ю. Они отличаются друг от друга по техническим характеристикам и литражу. Первые движки автовладельцы не любят за их шумность. Некоторые двигатели с 16 клапанами частенько страдают обрывом ремня и загибом клапанов, что негативно влияет отзывы владельцев. Но в целом эти моторы надежные и проходят до 250 тысяч километров без капитального ремонта.
Давайте посмотрим, какие движки устанавливались на Лада Гранта из 8 клапанных:
- ВАЗ 1183-50;
- ВАЗ 21116;
- ВАЗ 11183.
А теперь глянем на технические характеристики первых двух моторов, которые представляют усовершенствованные версии примитивного двигателя ВАЗ 11183.
Технические характеристики двигателя
Технические параметры восьмиклапанных моторов, вы увидите в таблице ниже.
| Характеристика 1183-50 | Значение |
| Цилиндры | 4 |
| Тип | Рядный |
| Объем | 1,6 л |
| Клапаны | 8 |
| Сжатие | 10 |
| Мощность | 82 лошадки |
| Вес | 112 кг |
Расход топлива двигателя Лада Гранта в смешанном режиме составляет 7,4 литра. Крутящий момент движка равен 132 Нм.
Это самый простой мотор, которые устанавливают на машинах Лада Гранта: седан или хэтчбек. Клапанам движка не страшен обрыв ремня. В отличие от примитивного мотора, из которого был создан этот силовой агрегат, 1183-50 отличает тяговитость на малых оборотах и экологичность. Производитель присваивает ему экологический класс Евро 4.
К отрицательным сторонам движка, по отзывам автовладельцев, относятся шумность и постоянная регулировка тепловых зазоров клапанов после пробега в 15 тысяч километров. При поломке термостата, двигатель перестает нагреваться до необходимой температуры.
К проблемам движка относят прогорание прокладки или клапанов. Из-за этого мотор может нестабильно работать.
Несмотря на некоторые минусы, тем автовладельцам, кто желает иметь маленький и неприхотливый двигатель, который к тому же и мало жрет, этот 1183-50 – идеальное решение для установки в автомобиль Лада Гранта.
Теперь давайте посмотрим на технические характеристики еще одного восьмиклапанника.
| Значение 11186 | Параметр |
| Тип | Рядный |
| Цилиндры | 4 |
| Объем в литрах | 1,6 |
| Диаметр цилиндра | 82 мм |
| Ход поршня | 75,6 |
| Клапана | 8 |
| Крутящий момент | 143 |
| Мощность | 87 л.с. |
| Подача горючего | Методом впрыска |
| Используемое топливо | Бензин АИ 95 |
Этот двигатель является усовершенствованным силовым агрегатом модели ВАЗ 21114. Из плюсов можно наблюдать понижение шумности работы мотора и экономию горючего.
Из минусов – облегчение поршней. Из-за этого в таких поршнях нет места выемкам. Поэтому при обрыве ремня загибает клапана.
Устройство
Оба двигателя имеют чугунный блок цилиндров. Головка БЦ выполнена из алюминиевого сплава. Отличают от других движков ненадежная электроника, которая может подвиснуть в морозный день или дождливую погоду летом. А использование некачественного топлива обязательно приведет к прогару клапанов.
Само устройство двигателя выглядит довольно надежным. Восьмиклапанные силовые агрегаты служат долго при ежегодном техническом обслуживании и недопущении обрыва ремня.
Ресурс двигателя
Двигателя Лада Гранты ходят до 250 тысяч километров без капитального ремонта. Техническое обслуживание моторов состоит из замены фильтрующих элементов через каждые 15 тысяч километров. Воздушный фильтр можно менять и через 27 тысяч км.
Залив и обновление смазочной жидкости делают после пробега в пять или 10 тысяч километров. Зависит от региона, где используют машину. А вот замену охлаждайки можно производить через 60 тысяч километров.
Альтернативные двигатели
ВАЗ-21904
ВАЗ-21904 – это работающий на бензине шестнадцатиклапанный турбодвигатель с объемом 1.4 и мощностью в 163 л.с. Помимо этого, он оснащается литий-ионной батареей и электрическим мотором. Основой для него стал двигатель ВАЗ-11194, он устанавливался на автомашины марки Лада Калина в первом поколении. Что касается самого ВАЗ-21904, то его устанавливают на Грантах-гибридах – седанах ВАЗ-21904. Волжский автозавод провел испытания четырех таких автомашин, оснащенных тремя различными вариантами гибридных двигателей.
Пятую передачу заменили валом роботизированной коробки передач, он вращается благодаря небольшому электрическому мотору, мощность которого составляет 11 кВт. Этот вариант оказался более простым и дешевым, нежели применение стандартной схемы с расположением электромотора между коробкой передач и ДВС. Таким образом, передач остается четыре, но никаких проблем владельцу автомобиля данный аспект не создаст – максимальная скорость (160 км/ч) достигается машиной и с четвертой передачи.
Также техническое задание требовало от разработчиков выполнения двух обязательных условий – зарядки гибридного авто от эксплуатируемых в быту электрических сетей и возможность его передвижения сразу в двух режимах – комбинированном и электрическом. Партнерами АвтоВАЗа при разработке электроники стали российский научно-исследовательский институт НАМИ и компания Ricardo из Великобритании. Именно в НАМИ разработали батарею и электрический мотор для гибридной автомашины.
Автомобиль способен начать движение сугубо на электрической тяге, с заглушенным ДВС. В процессе набора скорости переключение передач будет осуществлять «робот», а за синхронизацию вращения шестерен в этот момент отвечает точная отдача электрического мотора. При запуске бензинового движка машина начнет работать в гибридном режиме – с прежним переключением передач, при котором электромотор будет или помогать вращать первичный вал коробки, или же перейдет в режим генератора, обеспечивая зарядку батареи.
Согласно проведенным испытаниям, гибридный автомобиль будет расходовать на 21% топлива меньше, нежели Гранта с обыкновенным мотором объемом 1.6. (замеры, естественно, проводились в щадящем режиме, но полученный результат очень неплох).
Конечно же, лишь немногие надеются на то, что гибридные Лады Гранта будут пользоваться большим спросом и смогут вызвать какой-либо значительный интерес на авторынке в ближайшем будущем. В настоящий момент такие автомашины являются не более чем своеобразными агрегатоносителями, предназначенными для испытания по отдельности различных узлов. Если говорить конкретно о трансмиссии гибридного типа, то ее серийный выпуск начнется минимум через два-три года, и устанавливаться она будет на довольно дорогих автомашинах Лада, скорее всего – С-класса. Таким образом, вполне возможно со временем и стоит ожидать повышения спроса на гибридные автомобили, однако главным условием для этого является кардинальное изменение отношения к «экологическому» транспорту не только автолюбителей, но и государства, а также самих производителей транспортных средств.
Описание устройства мотора 3s fse
У ДВС 3S FSE цилиндро-поршневая группа усилена. Она обеспечивает безотказную работу всего двигателя, если повышается компрессия. Подача горючего осуществляется посредством механического топливного насоса высокого давления (ТНВД).
Внимание! Производственные нормы, которые выдает насос высокого давления, равны 120 бар. Впервые применена система рециркуляции выхлопных газов на двигателе 3S FSE
40 процентов отработанных газов возвращаются обратно в систему. Благодаря подобному процессу, сократилось число выхлопа загрязняющих веществ в атмосферу
Впервые применена система рециркуляции выхлопных газов на двигателе 3S FSE. 40 процентов отработанных газов возвращаются обратно в систему. Благодаря подобному процессу, сократилось число выхлопа загрязняющих веществ в атмосферу.
Блок цилиндров вылит из чугуна. Диаметр одного цилиндра равен 86 мм и ход поршня тоже равен этому числу. Головка блока цилиндров двигателя внутреннего сгорания изготовлена из сплава дюралюминия. При высоких нагреваниях склонна деформироваться.
Внутри головки блока цилиндра находится два распредвала. А конструкция ГРМ в целом оснащена системой VVTi. Эта система изменяет фазы газового распределения на впускном коллекторе. Приводится в действие гаораспределительная система с помощью зубчатого ремня.
ГРМ ремень опытные механики рекомендуют менять один раз в 100 тысяч километров. Тепловые зазоры клапанов должны настраиваться вручную автовладельцем. Процедура делается с помощью шайб. Их подкладывают между кулачками и толкателями валов.
Поддон и другие части двигателя крепятся посредством специфических болтов и гаек, что создает трудности для ремонта мотора «на коленке». Поэтому двигатель получил много негативных отзывов. Чтобы слить смазывающее средство с мотора, нужно было открутить болты на поддоне. А это стоило автовладельцу немалых усилий и поиска специальных ключей и головок для снятия в гаражных условиях.
Коленвал состоит из пяти опор. Защищен резиновыми сальниками, которые предотвращают течь смазывающего средства. Максимальная температура, при которой происходит работа коленвала, равна 80 градусам по Цельсию.
В системе двигателя охлаждение – принудительное. Осуществляется с помощью специальной помпы. Заливается в нее до 5,7 литров охлаждающей жидкости. Но количество жидкости разное на разных машинах, так как в большинстве случаев зависит от вида коробки передач.
Главной особенностью двигателя является корректировка насыщения топлива воздухом и маслом. Например, на низких или холостых оборотах смесь, попадающая в камеру сгорания – бедная. Это способствует экономии горючего. Когда возрастает нагрузка на движок 3S FSE, соответственно обогащается и смесь.
Новая Лада: Как проверить датчик включения вентилятора калина – Все о Лада Гранта
Инжектор состоит из рейки и форсунок. Последние успешно улучшены компанией Тойота. Они могут функционировать при высокой компрессии. Зажигание оснащено катушками, которые стоят в свечных колодцах.
Теперь давайте посмотрим на транспортные средства, на которые устанавливался мотор.
Основные двигатели
В качестве основных моторов АвтоВАЗ предлагает покупателям выбор из уже упомянутых чуть выше силовых агрегатов. Поговорим о каждом из них отдельно.

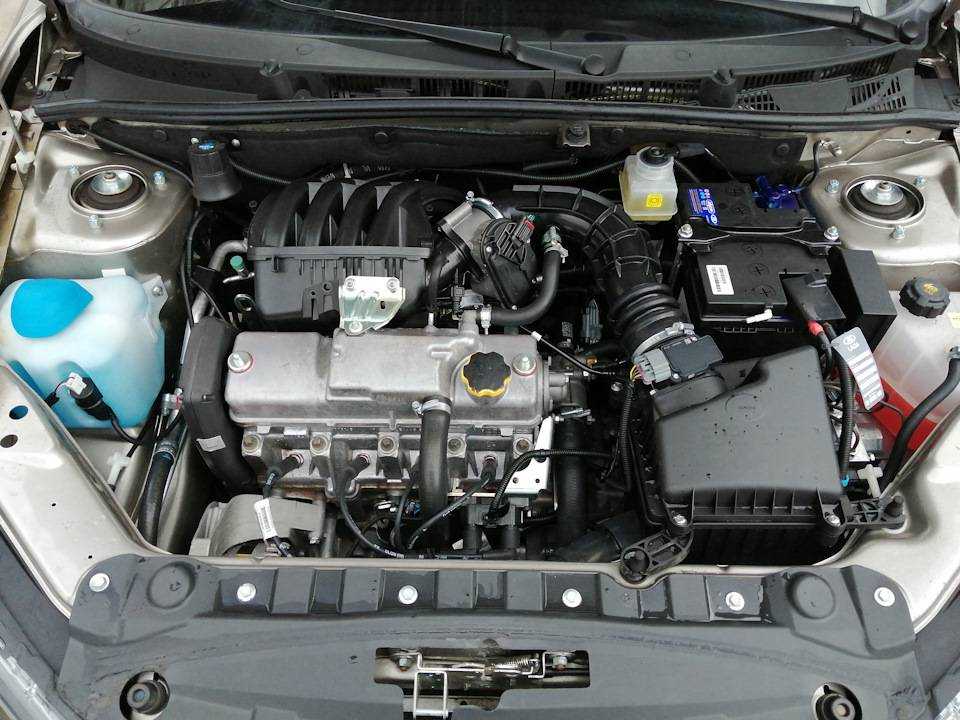

ВАЗ-11183-50
Восьмиклапанный двигатель ВАЗ-11183-50 – это усовершенствованный ВАЗ-2111, мощностью в 82 л.с., который устанавливают на седанах и хэтчбеках Гранта. Проведенная работа по усовершенствованию агрегата повысила его экологичность и надежность, ощутимо вырос уровень тяговитости двигателя и его эластичность.
К минусам ВАЗ-11183-50 относят повышенную шумность и необходимость время от времени регулировать клапаны. К тому же этот мотор может не прогреваться до нужной температуры по причине неисправности термостата (термостат в такой ситуации нужно заменить).
Помимо этого, нередко отмечаться и нестабильность в работе мотора, причин которой может быть несколько. К примеру, подобная нестабильность часто связана с прогоранием одного из клапанов, с нарушением целостности прокладки или же с неисправностью модуля зажигания. Однако загибания клапанов из-за обрыва ремня ГРМ не произойдет
ВАЗ-11186 (ВАЗ 21116)
ВАЗ 21116 является еще одним представителем восьмиклапанных двигателей с 87 л.с. под капотом. Он представляет собой доработанный и усовершенствованный конструкторами двигатель ВАЗ-21114, который отличает более низкий уровень шумности и ощутимая экономия топлива. Ими оснащаются автомашины Гранта «норма».
Если сравнивать ВАЗ 21116 с ВАЗ-21114, то следует отметить заметно повысившийся уровень экологичности, также ощутимо выросла и мощность. К недостаткам мотора относят более скромный, чем, к примеру, у ВАЗ-11183, ресурс. Поршни у него значительно легче, нежели у предшественника, но указанное обстоятельство повлекло за собой появление еще двух недостатков.
Так, в более облегченных поршнях попросту не остается места для выемок, следовательно, при обрыве ремня клапаны однозначно будут загибаться. Еще один недостаток подобных поршней связан с их хрупкостью. По этой причине поршни могут разбиваться при столкновении с клапанами, и в четырех случаях из пяти подобный контакт потребует их замены.
Естественно, потенциальных покупателей заинтересуют и динамические данные этого двигателя. Наличие более легких поршней, о которых уже упоминалось ранее, позволило мотору прибавить не только в плане мощности, но и в дополнительной экономичности. Автомобили с таким мотором развивают скорость до 167 км/ч, а разгон от 0 до 100 метров займет у них 12,4 секунды.
Двигатель ВАЗ 11194-1000260. Характеристика двигателя ВАЗ 11194.
Двигатель четырехтактный, с распределенным впрыском топлива, цилиндры в блоке располагаются в один ряд. Конструкцией предусмотрено верхнее размещение распределительного вала. На двигателе, предусмотрена жидкостная система охлаждения закрытого типа, с принудительной циркуляцией жидкости. Комбинированная система смазки.
| Количество цилиндров: | 4 |
| Рабочий объем цилиндров, л: | 1,390 |
| Степень сжатия: | 10,8 |
| Номинальная мощность при частоте вращения коленчатого вала 5250 об/мин,: | 65,5кВт.-(89 л.с.) |
| Диаметр цилиндра, мм: | 76,5 |
| Ход поршня, мм: | 75,6 |
| Число клапанов: | 16 |
| Минимальная частота вращения коленчатого вала , об/мин: | 800-850 |
| Максимальный крутящий момент при 4200-4800 об/мин., Н*м: | 127 |
| Порядок работы цилиндров: | 1-3-4-2 |
| Октановое число бензина: | 95 (неэтилирован.) |
| Система подачи топлива: | Распределенный впрыск с электронным управлением. |
| Свечи зажигания: | АУ17ДВРМ, BCPR6ES(NGK) |
| Вес, кг: | 112 |
Особенности двигателя.
Двигатель ВАЗ 11194 может применяться для установки на автомобили ВАЗ 11174, ВАЗ 11184, ВАЗ 11194 .
Двигатель ВАЗ 11194 это «облегченный» вариант двигателя ВАЗ 21126. Уменьшение рабочего объема осуществлялось за счет уменьшения диаметра цилиндров до 76,5мм. И доработки камеры сгорания. Использование новых технологий и конструкторских решений позволило при уменьшении рабочего объема сохранить мощность двигателя. Было обьявленно о повышении ресурса на двигатель (смотреть «Блок цилиндров») Двигатель обладает высокими показателями экономичности. Расход масла не превышает 0,15% от расхода топлива. Двигатель может выпускаться в модификациях под нормы токсичности Евро 3 или Евро-4.
Блок цилиндров 11194 -1002011 выполнен с диаметром цилиндров – 76,5 мм. Высота блока составляет 197,1 мм (расстояние от оси вращения коленчатого вала до верхней плоскости блока цилиндров). Как у всех вазовских двигателей, с поперечным размещением в моторном отсеке, размер между центрами цилиндров соответствует 89 мм. Для обработки стенок цилиндра использовалась новая технология фирмы Federal Mogul. Специальное хонингование позволило получить более качественные поверхности цилиндра. Для обеспечения повышенных требований к точности изготовления были определены всего три класса точности для диаметра цилиндра (А, В, С — через 0,01мм). Уменьшение диаметра цилиндров повысило жесткость блока и улучшило его охлаждение. На блоке 11194 , как и на блоках моделей 11193 и 21126, в опорах коренных подшипников установлены масляные форсунки для охлаждения поршней. Блок окрашивается в синий цвет. Маркировка класса цилиндра осуществляется на нижней поверхности блока.
На двигатель ВАЗ 11194 устанавливается коленчатый вал 11183. Посадочные размеры вала совпадают с размерами вала ВАЗ 2112. По отношению к валу 2112 увеличен радиус кривошипа, который составляет 37,8мм., в результате ход поршня составил – 75, 6мм. Вал маркируется на щеке противовеса — указана модель «11183». Шкив зубчатый коленчатого вала используется от модели ВАЗ 21126. Для привода вспомогательных механизмов на вал устанавливается демпфер модели ВАЗ 2112.
Облегченная шатунно-поршневая группа разрабатывалась с участием фирмы Federal Mogul. В дальнейшем проводилась ее адаптация для двигателей ВАЗ 21126(диаметр 82мм.) и ВАЗ 11194(диаметр 76,5мм).
Поршень ВАЗ 11194 имеет номинальный диаметр 76,5мм., и рассчитан на использование «тонких» поршневых колец производства фирмы Federal Mogul. Значительно уменьшилась высота поршня. Форма лунок на днище поршня соответствует лункам поршня 21126. Отверстие под палец смещено от оси поршня на 0,5мм. Конструкция поршня предусматривает осевую фиксацию шатуна. Данная схема сопряжения шатуна и поршня принципиально отличается от того, что использовалось на других двигателях, где осевое смещение шатуна ограничивается боковыми поверхностями нижней головки шатуна и поверхностями коленчатого вала. Диаметр отверстия под поршневой палец – 18мм. По отклонению диаметра поршня определены три класса точности, аналогичные классам цилиндров. Маркировка класса осуществляется на днище поршня.
Вывод
Движок ВАЗ 11189 — достаточно распространённый мотор, который используется на многих транспортных средствах выпускаемых АвтоВАЗом. Так, моторами с маркировкой 11189 оснащаются автомобили Лада моделей Гранта, Калина, Ларгус и Веста.
Неисправности двигателя 11189 устранить самостоятельно достаточно просто. Для этого необходимо правильно провести диагностику и следовать инструкции по пошаговому ремонту двигателя.
Сборка универсала Лада Ларгус началась в 2012 году, тогда новый автомобиль LADA конструктивно оставался иномаркой. Со временем ряд деталей в машине менялись на отечественные, а в прошлом году 8-клапанный двигатель Renault-Nissan K7M был заменен на аналогичный российский ВАЗ 11189. Более детально об этом силовом агрегате рассказывается в очередном выпуске «Ладная механика: LADA Largus с русским сердцем!».
Отечественный двигатель мощнее французского (87 л.с. при 5100 об/мин против 84 л.с. при 5500 об/мин). Пик крутящего момента выше (140 вместо 124 Нм), но достигается он позже (на 3800 об/мин против 3000 об/мин). Кроме этого мотор ВАЗ экономичней, средний расход топлива — 8,2 л вместо прежних 9,3 л/100 км. И самое главное, российский двигатель будет дешевле в обслуживание.
Двигатель ВАЗ 11189 сначала с 2011 года устанавливался на Lada Priora, но свою популярность он получил на Lada Granta. В настоящее время выпущено более 10 000 автомобилей Lada Largus с этим мотором.
Главные отличительные особенности модернизированного 8-клапанника ВАЗ 11189:
- Облегченная шатунно-поршневая группа (более тонкий поршень, шатун, с каждого комплекта было снято 39% массы). Позволят снизить шум и вибрации.
- При изготовлении шатуна применяется технология разрыва, что исключает появление зазоров.
- Используется тонкая металлическая прокладка ГБЦ. Исключает микродеформация, нет лишнего расхода масла.
- Применены графитовые антифрикционные вставки. Чтобы в первые секунды после запуска не было натиров.
- Более тонкие поршневые кольца. Избавляет от процесса обкатки.
- Есть форсунки охлаждения поршня.
- Оптимизирована система охлаждения блока и ГБЦ.
- Применен более эффективный каткалектор.
- Улучшенная система вентиляция картера.
Как и другие двигатели LADA мотор ВАЗ 11189 оснащен Е-газом.
В итоге комплекс инженерных решений позволили ощутимо снизить уровень шумов и вибраций. Двигатель ВАЗ 11189 сохранил традиционную тягу на низкий оборотах, и приобрел живой характер на высоких оборотах, который характерный для 16 кл. моторов. Кроме этого завод допускает на этом моторе использовать бензин АИ 92.
Отличные динамические показатели на Лада Ларгус также достигнуты благодаря хорошо подобранным передаточным числам КПП от Renault. Главная пара универсала – 4,5, а у фургона – 4,9. Это позволяет машине быть быстрой и динамичной при любой нагрузке.
Кроме нового двигателя Лада Ларгус получил и другие доработки. Например, все комплектации получили атермальные стекла и воздушный фильтр салона. Стеклоочиститель модернизирован, что исключает появление подтеков на лобовом стекле. Добавили указатель не пристегнутого ремня водителя, а вместо прикуривателя установлена розетка на 12 В. В моторном отсеке появился новый вакуумный усилитель тормозов.
