Сканер elm 327

Описание и принцип работы автосканера ELM327

Принцип работы сканера для автодиагностики можно найти в специализированных технических статьях. Отметим лишь то факт, что для подключения автосканера потребуется наличие разъема OBD2 (16pin) у вашего авто. В иных случаях распиновки придется воспользоваться специальными переходниками.
Для считывания данных по протоколу OBD2 требуется так же расшифровщик, которым и является ELM327 микросхема, совместно с программным обеспечением (приложением на смартфоне или программой на ноутбуке).

Выбираем сканер для автодиагностики

Самая популярная и последняя версия автосканера этого года с новой прошивкой – это Scan Tool Pro 2017. Адаптер поддерживает автомобили с 2002 года выпуска, а американские машины совместимы даже от 1996 года. Данный сканер для автодиагностики оснащен чипом ELM327 последней версии, прошивки на момент публикации статьи от июля 2017 года.
Сканер для автодиагностики Scan Tool Pro полностью на русском языке. Для работы вам потребуется смартфон на ОС Android или iOS. Так же многие пользуются ноутбуками. На смартфон устанавливаются специальные приложения, на данный момент популярны три программы:

TORQUE
AUTO DOCTOR
OBDMOBILE OPENDIAG

Примечание: Особенностью автосканеров является тот факт, что Bluetooth версия работает со смартфонами на Android, а если вы захотите приобрести Wi-Fi версию, тогда вам потребуется смартфон от Apple.
Поставщик бесплатно отправляет обновления, прошивки и требуемые программы новых версий, что является конкурентным преимуществом среди других производителей. Этот факт так же обезопасит вас от ошибок в работе адаптера и приложений.

Как использовать сканер ELM327 для диагностики автомобиля: подключение, настройка, список поддерживаемых авто

Привет всем автолюбителям! Сегодня я поведаю вам, как пользоваться ELM327. Модуль имеет тип OBD (On-Board Diagnostic), который позволяет снимать нужную информацию с основных модулей автомобиля и делать подробную диагностику. Есть два типа выхода: OBD и OBD 2 – второй используется чаще, так как был выпущен позже. Модуль работает с программным обеспечением, выпущенным для операционной системы Windows, Android и iOS.

Но тут нужно сразу предупредить, что для подключения к Windows и Android можно использовать обычную версию, которая работает с Bluetooth.

А вот для подключения к iPhone или iPad понадобится ELM 327 с Wi-Fi модулем. Можно, конечно, попробовать подключиться по Bluetooth, но у вас могут возникнуть с этим проблемы. Проблема связана именно с ОС компании Apple.

Образование цены

Ну и последнее что мне хочется отметить, адаптер версии 1.5 стоит почти в два раза дороже, чем версии 2.1. Просто микроконтроллер отличается — PIC18F25K80 стоит дороже, чем тот же MCP2515 или BK3231Q, отсюда и цена. НУ и конечно повлиял рост доллара.

Например, раньше с 1.5 можно было купить за 300 – 400 рублей, сейчас уже 500 – 700. Если вам предлагают сейчас за 200 – 300 рублей, для начала задайте продавцу вопрос – какая версия? И скажите – «что после получения будете проверять программами», если отвечает что все хорошо, значит — вам повезло, если «плавает» — скорее всего это 2.1, лучше отказаться от покупки.

НУ и как обещал видео версия про отличия

Какой сканер OBD выбрать

Проводной гаджет – это пережиток прошлого. Каждый раз тянуть ноутбук в машину для диагностики никто не будет. Работать с таким сканером во время движения проблематично, да и стоит всего на 20-25% дешевле беспроводных моделей.

Устройства с Wi-Fi не рекомендуют многие пользователи подобных штук. Сеть чаще всего создается открытая без шифрования, любой сосед может без проблем подключиться к сканеру. На загрузку и развертывание сети уходит до минуты после запуска сканера, повторное подключение к смартфону или компьютеру часто не происходит в автоматическом режиме.

Лучше всего использовать Bluettoth-модели

Обратите внимание, что модули второй и третьей версии работают только с Android-смартфонами, обладателям iPhone следует искать только версии с Bluetooth 4

Помог знакомый, который одолжил компактный OBD-сканер

Уже через несколько минут «умная коробочка» подсказала, что проблема именно с датчиком положения коленчатого вала.

Для проверки сбросили ошибку при помощи сканера, а через несколько дней после очередного срабатывания лампы диагноз подтвердился.

Стоимость запчасти от 400 до 1200 руб. (в зависимости от производителя). Заменить можно самостоятельно, но придется найти эстакаду или подъемник. В первом попавшемся гараже датчик заменили за 300 руб. Заняло это не более пяти минут.

Проблема разрешилась, лампа перестала загораться, а сканер больше не видит описанную ранее ошибку.

Починил поломку за 1000 руб. У официалов только диагностика будет стоить дороже, а гаражные мастера могут ободрать в меру своей наглости.

Решил заказать подобный такой полезный сканер на AliExpress.

Распиновка (схема подключения) OBD2 разъема

Схема подключения выводов стандартного OBD2 16-ти пинового разъема, используемого в большинстве современных легковых автомобилей, представлена на рисунке:

Назначение выводов:

устанавливается производителем;
шина J1850;
устанавливается производителем;
масса авто;
сигнальная земля;
CAN-шина высокий уровень;
K-Line шина;
устанавливается производителем;
устанавливается производителем;
шина J1850;
устанавливается производителем;
устанавливается производителем;
устанавливается производителем;
шина CAN J2284;
L-Line шина;
плюс с АКБ.

Основные при диагностировании это CAN и K-L-Line шины. В процессе проведения диагностических работ они путем обмена информации по соответствующим протоколам опрашивают блоки управления автомобиля, получая информацию об ошибках в виде унифицированных кодов.

В некоторых случаях диагностическое устройство не может связаться с блоками управления. Это чаще всего связано с неисправностью CAN-шины: коротким замыканием или обрывом. Часто CAN-шину замыкают неисправности в блоках управления, например, ABS. Эту проблему можно решить отключением отдельных блоков.

Если потеряна связь по OBD-диагностике, сначала проверяют, родная ли магнитола установлена на авто. Иногда нештатная автомагнитола закорачивает К-Line шину.

Для большей верности при этом необходимо отключить магнитолу.

К выводам, назначение которых определяет производитель, обычно напрямую подключаются диагностические сигналы конкретных блоков управления (ABS, подушек безопасности SRS, кузовом и др.)

Зачем нужен и что он вам дает?

Любой диагностический прибор заточен на диагностику и считывание ошибок с вашего автомобиля. Например, если у вас загорелся CHECK ENGINE, вы подключаете в разъем этот прибор, подключаете смартфон, планшет или компьютер, считываете ошибку и далее по коду в интернете, можно найти что вышло из строя.

Однако это профессиональные приборы, но у нас же «чудо из Китая» и он может намного больше, читает скорость, расход топлива, разгон, потребление воздуха температуры и т.д., некоторые функции реально полезные, лично мне они очень помогают (про это чуть позже).

Версия 1.5 и 2.1 в чем разница?

Опять же на «АЛИ» есть различные версии таких ELM327, одни работают на прошивке версии 1.5, другие на 2.1. Но брать свежую — я вам не советую!

В чем тут критичное различие:

Версия 1.5

была полностью клонирована с оригинального сканера, то есть участие китайцев тут минимальное (просто содрали и залили в свой девайс). Однако «ЖЕЛЕЗО» все же китайское, да и сборка зачастую подвальная. Поэтому нужно выбирать правильных продавцов, как говорится «проверенных временем». Эта версия прошивки поддерживает большое количество свежих автомобилей, а также старых (которым больше 10 лет). Работает относительно безотказно и стабильно.

Версия 2.1

это свежая версия прошивки, залитая в тоже «ЖЕЛЕЗО». Однако здесь к ней приложили руку китайские программисты, выкинули много функций которые по их мнению не нужны. Отсюда не видит большое количество автомобилей (особенно тех которым больше 10 лет), то есть можете купить такой ELM327, а он банально не подключится к вашему ЭБУ и ничего не прочитает. ДА и стабильность, оставляет желать лучшего. Вот почему именно версия 2.1, так плохо продается, собственно я вам ее и не советую.

Процесс появления не такой быстрый, даже новые на вид авто, зачастую используют старые ЭБУ, а поэтому ELM327 с «АЛИ» будет жить еще долго. Главное брать 1.5 версию.

Как им пользоваться?

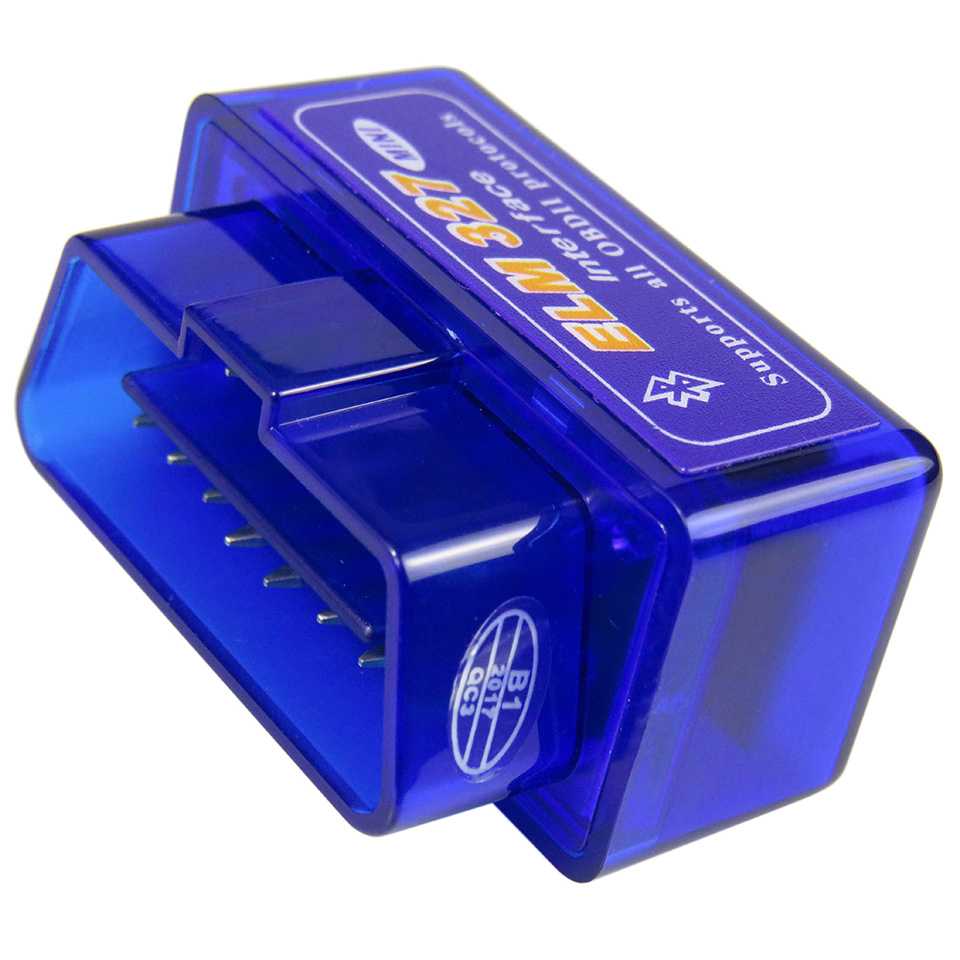

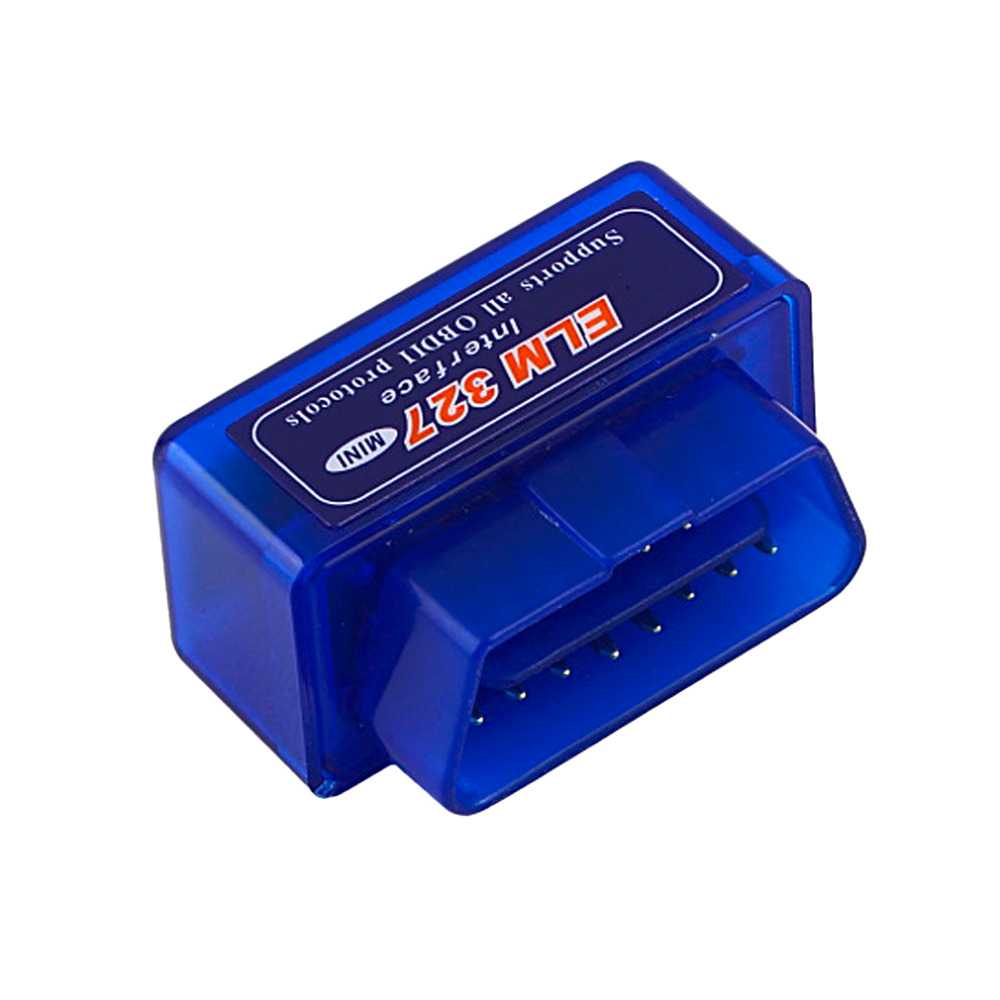

Буду рассматривать самый распространенный, так называемый ELM327 mini, синего цвета, работает по Bluetooth. Именно его купили уже миллионы владельцев по всему миру.

Стоит отметить, что вам придется на свой планшет, а скорее всего на телефон, поставить специальные программы. Итак, теперь пошагово:

Выбираем программу на смартфон, их реально сотни в Google Play (лично я пользуюсь ANDROID), думаю на IPHONE их также много. Однако большое распространение получила программа «TORQUE» (она простая и понятная). Есть бесплатная версия, так называемая «LITE», а есть платная «PRO» (стоимость 165 рублей, однако многие «умельцы» могут найти ее бесплатно). И в бесплатной версии вы сможете сбрасывать ошибки, смотреть различные параметры и т.д. Однако «PRO» версия имеет другой интерфейс и расширенные возможности по считыванию температуры (именно этот параметр очень ценен для меня). Собственно ставим ее и дальше переходим к настройке и подключению.

Идем к машине, в разъем подключаем наш ELM327, на смартфоне активируем Bluetooth, нужно выбрать в настройках именно наш девайс, вводим пароль, на многих китайских сканерах он либо «0000», либо «1234». В программе будет моргать машинка сверху, как только она перестанет моргать, значит соединение установлено!

Все, дальше наслаждайтесь! Можете использовать встроенные функции, либо добавлять свои, есть очень большой список. Отдельно хочется отметить что у этой программы нужно настроить специальные PID датчики, без них «прога» будет не видеть и не отображать большую часть датчиков. По умолчанию вшиты на такие автомобили как MERCEDES, FORD, GM, OPEL и еще несколько. НО НЕ НА ВСЕ! Чтобы их добавить переходим — шестеренка (на главной странице, слева внизу) — настройка — управление дополнительными PID — добавляем нужный набор.

Однако не все наборы PID бесплатны. И например для KIA его нужно купить. Продается он также на GOOGLE PLAY

Есть важная для многих функция считывания ошибок и их сброса. Вы поймете, в какую сторону смотреть и что делать (эту информацию даст вам код).

Вот лично я считаю, что у всех владельцев с АКПП, должен быть такой аппарат. Почему? ДА потому что просто вы можете считывать показания температуры, как с двигателя, так и с АКПП

Как известно перегрев автоматической трансмиссии — убивает ее, и неважно автомат у вас или вариатор. Перегрева быть не должно! Температура должна находиться в пределах 90 – 100 градусов Цельсия

Если она у вас выше, то износ АКПП идет в разы быстрее. И вам нужно что-то делать.

Перегрев может быть вызван старым маслом, забитым радиатором снаружи, нужно его промыть на мойке, внутри – опять же от износа масла могут быть отложения, от больших нагрузок резко «жарите с места» и держите темп уже в течение полчаса, банально тяните какой-то прицеп, либо просто не хватает штатного радиатора.

NEXPEAK NX103

Весьма продвинутый и недорогой OBD2 сканер с AliExpress. Его стоимость немного превышает 500 рублей. Но за эти деньги можно получить практически профессиональный уровень диагностики. Устройство очень качественное и надёжное. Оно имеет чип PIC18F25K80 с версией 1.5 и работает по Wi-Fi практически с любыми мобильными гаджетами.

Главным достоинством адаптера называют очень высокую скорость подключения и точность сканирования. Кроме того, он подходит для диагностики не только относительно новых, но и весьма старых автомобилей. Как утверждается в аннотации, устройством можно проверять американские машины, выпущенные после 1996 года, европейские – от 2003, японские – не старше 2006 года, китайские – от 2011 года. Подходит для диагностики автомобилей российских марок от 2012 года. Но при этом некоторые владельцы Toyota Prius отмечают некорректность работы сканера с их автомобилями. Иногда встречается информация о возможности проверок более старых машин, чем заявлено.

Гаджет очень удобен в применении. Он имеет яркую светодиодную индикацию, сигнализирующую обо всех режимах работы и состояниях.

Программы для диагностики автомобилей на русском языке, совместимые с автосканером ELM327 Bluetooth ODB2

Автосканер ELM327 совместим с достаточно большим количеством программ для диагностики автомобилей на русском языке (как платных, так и бесплатных). Мы рассмотрим лишь три самых популярных приложения, работающих под управлением ОС Андроид, и поддерживающих передачу данных по протоколу Bluetooth.

Обычно программное обеспечение (как под Android, так и под Windows) идет в комплекте с автосканером на CD-диске, но его также можно без проблем скачать на планшет или смартфон из Google Play.

1. Torque (версии Lite и Pro)

В Google Play приложение Torque доступно в двух вариантах – бесплатном Lite и полном Pro. В части функциональности возможности Torque Pro интереснее, но для проверки работоспособности автосканера и его совместимости с вашим автомобилем можно использовать и бесплатную версию, тем более что она тоже может показывать многие параметры и выполнять сброс ошибок.

Основные возможности программы Torque:

Диагностика ошибок Check-Engine;
Отображение параметров в реальном времени на виртуальной приборной панели;
Диагностика датчиков кислорода;
Предупреждение о критических значениях параметров;
Ведение логов с широким выбором параметров;
Приблизительный расчет стоимости поездок, расхода бензина;
Запись видео поездки с наложением карты и показания датчиков (с помощью плагина TrackRecorder);
Telnet-сервер для непосредственного взаимодействия с адаптером (для разработчиков).

К недостаткам программы можно отнести лишь частичную русификацию (даже в платной версии), но несмотря на это, данное приложение имеет больше всего положительных отзывов в сервисе Google Play.

Видео-инструкцию по работе с приложением Torque смотрите в конце этой статьи.

2. OBD Авто Доктор

Принцип работы приложения OBD Авто Доктор, как и всех подобных программ – это чтение динамических и сохраненных параметров из блока управления двигателем (ECU) автомобилей поддерживающих стандарт OBD2. Отличная программа на русском языке для диагностики автомобилей, как отечественного, так и иностранного производства, при помощи автосканера ELM327.

Возможности приложения OBD Авто Доктор:

Чтение ошибок и их расшифровка (DTC память);
Стирание ошибок (погасить лампочку MIL – Check Engine), а также других сохраняемых параметров;
Чтение параметров в режиме реального времени:
- Обороты двигателя;
- Нагрузка двигателя;
- Температура охлаждающей жидкости;
- Состояние топливной системы;
- Скорость движения автомобиля;
- Долгосрочный расход топлива;
- Абсолютное давление воздуха;
- Опережение зажигания;
- Температура всасываемого воздуха;
- Массовый расход воздуха;
- Положение дроссельной заслонки;
- Лямбда-зонд (коррекция режима двигателя);
- Давление топлива;
- И другое – зависит от конкретного автомобиля.
Чтение VIN номера кузова.

Приложение полностью на русском языке, имеет порядка 10 тысяч положительных отзывов в Google Play и распространяется разработчиком бесплатно.

3. OpenDiag Mobile

OpenDiag Mobile – это мобильное приложение проекта OpenDiag, разработанное под Андроид. Оно предназначено для диагностики автомобильных систем инжекторных автомобилей российского производства, с применением адаптеров ELM 327. По функционалу приложение OpenDiagMobile, на наш взгляд, обладает наиболее широкими возможностями, в сравнении с аналогичными программами.

Перечень поддерживаемых OpenDiag Mobile блоков по протоколу Bluetooth:

ВАЗ:

BOSCH M1.5.4 R83
BOSCH M1.5.4 E2
BOSCH MP7.0 E3
BOSCH MP7.0 E2
BOSCH M7.9.7 E3/E4
BOSCH M7.9.7 E2
BOSCH ME17.9.7
Январь-5 R83
Январь-5 E2
Январь 7.2 E2
Ителма VS5.1 E2
Ителма VS5.1 R83
Ителма/Автэл M73 E3
Ителма M74
Ителма M74K (Классика)
Ителма M74CAN
Ителма M74CAN MAP
Ителма M75

ГАЗ / УАЗ:

Микас VS8 E2
Микас 11 E2

ЗАЗ:

Микас 10.3/11.3
Микас 7.6

Приложение полностью на русском языке, имеет несколько тысяч положительных отзывов в Google Play и распространяется разработчиком бесплатно.

Описание и основные характеристики автосканера ELM327

Автосканер на основе контроллера ELM327 – это устройство, представляющее собой диагностический адаптер, предназначенный для считывания информации из электронного блока управления автомобиля и устранения незначительных неполадок в его «мозгах».

Автосканер ELM327, в частности, может помочь в решении следующих задач:

Считывание значений датчиков двигателя и других электронных систем автомобиля;
Определение неисправных датчиков и диагностика приборов на предмет их корректной работы;
Считывание и просмотр кодов неисправностей;
Сброс ошибок в памяти компьютера (выключение лампочки CHEK ENGINE).

Подробнее о возможностях автосканера мы расскажем чуть ниже в обзоре диагностических программ.

Автосканер ELM327 вставляется в специальный диагностический разъем, который чаще всего скрывается под крышкой блока предохранителей, в бордачке, либо под панелью приборов водителя. Связь диагностического адаптера с компьютером автомобиля происходит по протоколу OBD-II (On Board Diagnostic), но в интернете его чаще всего можно встретить под названием OBD2.

Стандарт OBD-II поддерживается практически всеми американскими машинами выпущенными с 1996 г., и европейскими – начиная с 2001-го (дизельными – с 2004 года). Но иногда бывает, что автосканер не работает и на машинах до 2003 года выпуска – это связанно с тем, что не все автопроизводители сразу же стали внедрять данный стандарт.

Для того чтобы работать с автосканером ELM327 вам понадобится считывающее устройство с установленным диагностическим программным обеспечением. Таким устройством может служить смартфон или планшетный ПК на системе Android, ноутбук, либо стационарный компьютер. Программное обеспечение, как правило, прилагается к автосканеру в комплекте.

В зависимости от типа исполнения, соединение автосканера ELM327 со считывающим устройством возможно через:

Bluetooth;
Wi-Fi;
USB-кабель.

Диагностические адаптеры бывают как стандартных размеров (примерно 5х3 см), так и в исполнении mini (почти вдвое меньше стандартного).

Наибольшее распространение получили bluetooth-автосканеры на базе микроконтроллера ELM327 версии 1.5, так как они отличаются от других моделей диагностических сканеров своей простотой, надежностью и невысокой стоимостью. Кроме того, они подходят к большинству марок современных автомобилей.

Также в последнее время можно встретить диагностические сканеры на базе чипа ELM327 версии 1.6 или 2.1 – прежде чем покупать такие модели автосканера, уточняйте у продавца, подойдет ли он к вашему авто.

О том, как пользоваться автосканером можно узнать из подробной видео-инструкции в конце этой статьи. От себя можем добавить, что такой адаптер однозначно стоит покупать каждому автомобилисту, который хоть изредка самостоятельно заглядывает под капот – это сэкономит вам кучу денег.

Поддержка протоколов и совместимость с автомобилями

Связь адаптера с ЭБУ осуществляется с помощью, протоколов совместимых с OBD2, обеспечивающих правильную последовательность подключения. По сути, здесь речь идет о группе, совместимых с OBD2, протоколов — ISO 15765-4, ISO 14230-4, ISO 9141-2, J1850 PWM. Каждый из них поддерживается ЭБУ целого ряда моделей мировых автопроизводителей. Найти список авто, для которых подходит сканер можно на сайте продавцов сканеров.

Дистанционно связываться по блютузу, согласно ISO протоколу, могут только Android устройства. С носителями на других платформах, в том числе и персональными компьютерами и ноутбуками, связь лучше осуществлять либо по USB, либо по Wi-Fi- каналам, чтобы избежать различных помех и прерываний процесса.

Современный стандартный разъем, с поддержкой OBD2 протокола – это продукт технической эволюции. «Предком» его был «дженералмоторский» протокол ALDL. После предъявления законодательством США требований по контролю загрязнения окружающей среды, в 1996 году, были разработаны стандарты по выбросам выхлопных газов в атмосферу. Эти нормативы легли в основу протокола OBD1, а затем усовершенствовались в группу стандартов протокола OBD2.

За соединенными штатами потянулся весь остальной мировой автопром. Европа перешла на этот стандарт с 2001 года, Япония – 2000 год, Китай – 2008г. в автомобилях с бензиновым двигателем и через год на дизелях. Российский автопром стал снабжать свою продукцию этим разъемом с 2010 года. Автомобили старше этого возраста используют 14 канальный разъем, поэтому подключение к ним требует дополнительных переходников. Они адаптируют к стандарту 14-ти, 20-ти и даже 22-ух пиновые разъемы.

Фактически, OBD2 представляет собой симбиоз взаимно совместимых протоколов, отличающихся скоростью обмена информацией. К ним относятся:

Высокоскоростные – CAN, SAE, PWM и J1850.
Низкоскоростные
Остальные виды – EOBD 2, JOBD

Напрашивается вывод о том, что прежде чем приобретать тот или иной тестирующий прибор, необходимо проверить его совместимость с ЭБУ вашего автомобиля, сверив по таблице совместимости (свободно доступен на просторах Web).

Для проверки совместимости сканера elm327 с ЭБУ вашей машины можно воспользоваться базой, созданная и постоянно обновляемая разработчиками. В ней нужно выбрать из перечня производителя, год выпуска и модель вашего автомобиля. После нажатия на кнопку «проверить» к вашим услугам всплывает вкладка данного бренда сканера. В списке совместимых с ним авто, найдите марку вашей машины. Стоит отметить, что все модели, выпущенные после 2004 года, без исключения, могут быть подключены elm327.

В интернете можно найти таблицу совмещенных со сканером программ, где показано оптимальное, для каждой марки авто, программное обеспечение вашего сканера.

Как им пользоваться?

В использовании портативного прибора в сочетании с разными девайсами есть один общий момент: установка сопряжения устройства с вашим компьютером или смартфоном. Это зависит от способа соединения. Основные методы подключения:

USB;
Wi-Fi;
Bluetooth.

Подключение версии с Bluetooth

Сканеры для машин часто используются в соединении со смартфонами. Выполнить соединение ELM327 с телефоном через Bluetooth несложно, если следовать этим действиям:

1. Установить подходящую для вашего смартфона программу (см. таблицу ниже);
2. Подключить адаптер в диагностическую колодку;
3. Включить зажигание;
4. В настройках смартфона в разделе Bluetooth выберите новое устройство для сопряжения (оно будет называться OBD-II, avto diag или CHX); это ваш сканер; укажите код сопряжения (1234 или 0000 или 6789);

После сопряжения настройка подключения завершена. В некоторых программах возможно понадобятся дополнительные действия. Например, в Torque потребуется создать профиль вашей машины, с указанием нескольких технических характеристик.

Важно: Адаптер включается и работает от включенного зажигания, двигатель заводить нужно только при необходимости мониторить данные с его датчиков (например, сенсора температуры масла). Подключать и отключать прибор в OBD-разъём следует только при выключенном зажигании!

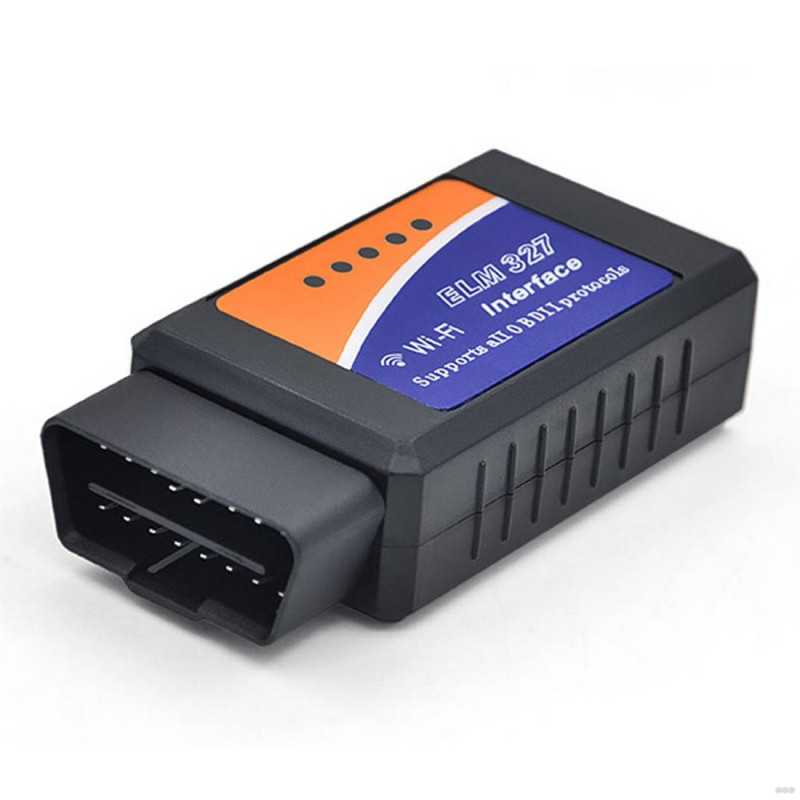

Подключение через wi-fi

Канал wi-fi позволяет подключаться к устройствам типа iPhone. Как, это сделать:

Подключить сканер к диагностическому разъёму автомобиля;
На смартфоне или планшете зайти в настройки беспроводных сетей Wi-Fi;
Выбрать беспроводную сеть «OBD-II», «OBD WIFI»
Подключиться
Готово

Лучшие программы под стационарные ПК и ноутбуки (в 2022 году)

Бесплатные приложения для работы со сканерами ELM327 через ПК и ноутбуки могут эффективно использовать все три основных типа подключения: USB-кабель, Wi-Fi, Bluetooth. Среди продуктов, достойных внимания, можно отметить уже описанные выше версии OpenDiag Mobile и ScanMaster, с хорошими функциями и русским интерфейсом.

Tiggo Diag

Приложение, предназначенное для диагностики большинства китайских автомобилей (Chery, Great Wall, BYD, Geely и др.). Функционала программы достаточно для качественной проверки состояния вашего автомобиля с помощью автоматических сканеров на базе чипа ELM327.

ScanMaster ELM 2.1

Мощное приложение с русскоязычным интерфейсом, возможностью диагностики широкого спектра различных моделей.

Особенности:

мониторинг параметров двигателя в режиме реального времени;
построение функциональных графов;
отображение стоп-кадра;
отображение и сброс ошибок;
определяет состояние топливной системы.

PCMScan

Еще один аналог ScanMaster, имеющий русифицированный интерфейс. Работает с ЭБУ по протоколу OBD2, умеет считывать и интерпретировать коды ошибок, отправлять данные в виде текстов, диаграмм и графиков на печать и стирать память бортового компьютера. Есть версия для MAC OS.

MotorData

Достаточно простая в использовании программа, которая при подключении к бортовому компьютеру через сканер ELM327 позволяет проводить диагностику в режиме реального времени. Позволяет получать стоп-кадры работы основных систем современного автомобиля, записывать динамику их работы на магнитный носитель, считывать коды обнаруженных неисправностей и очищать память ЭБУ от ошибок.

TECU 2

Функциональное приложение для платформы Windows, предназначенное для диагностики широкого спектра японских/корейских автомобилей. В частности, понимает команды протокола OBD2 (стандарты ISO9141/ISO14230, поддерживаемые в автомобилях Hyundai, Honda), протокола JDM, используемого производителями автомобилей Toyota/Lexus, протокола Nissan Consult I/II, частично — протокола Delphi MT20U. (Cherry Tiggo BC), протокол MUTII (Mitsubishi), протокол BC для автомобилей Daihatsu.

OpenDiag

Еще одна бесплатная программа с полностью русским интерфейсом.

Очень удобный продукт для работы с отечественными автомобилями с широким набором функций.

Синхронизация адаптера с телефоном

После того как вы подключили адаптер к порту OBD-II, необходимо синхронизировать его со смартфоном. Для этого откройте меню настроек Bluetooth на телефоне и начните поиск устройств, а затем отключите адаптер от автомобиля на несколько секунд. Как только вы это сделаете, поверните ключ зажигания.

На этом этапе OBD-II должен появиться в списке ближайших устройств Bluetooth. На телефоне нужно выбрать его и ввести PIN-код, который обычно равен «0000» или «1234» (если не один из них не работает, обратитесь к прилагаемому руководству пользователя). Теперь устройство должно быть подключено к вашему смартфону.

После окончания синхронизации нужно открыть приложение для сбора данных. Некоторые программы обладают ограниченным временем для подключения, поэтому лучше начать работать сразу после синхронизации и выполнения подготовительных этапов.

Как только процесс синхронизации будет завершен, вы сможете использовать адаптер просто подключив его к своему автомобилю. Не забудьте повернуть ключ зажигания, иначе приложение не сможет получить необходимые сведения о состоянии машины. Сейчас стоит рассмотреть пару хороших приложений, которые помогают механикам быстро провести диагностику транспортного средства.

Характеристики Scan Tool Pro, совместимость

ПАРАМЕТРЫ
Сканера	Программного обеспечения
Версия чипа ELM327	pic18f25k80 (2020 год)	Операционная система	Windows, iOS 7.0+, Android 4.0+
Рабочее напряжение	12В
Внутренняя защита от повышенных нагрузок	+	Тип процессора	Не ниже 150 МГц
Защита от КЗ	+	Оперативная память	Мин – 16 Мб
Светодиоды	– OBD Tx/Rx – Power – USB Tx/Rx	Свободного места	От 50 Мб
Тип разъема адаптера	OBDII	Bluetooth и Wi-Fi	поддержка
Способ подключения	Bluetooth или разъём USB	Способ подключения	Bluetooth или разъём USB

Диагностика может производиться также с помощью смартфона:

Тип ПО устройства	Приложение
IOS	1. Torque 2. Auto Doctor OBDII 3. Mobile OpenDiag.
Android
Windows

Для каких моделей автомобилей подходит сканер

Таблица совместимости:

№ пп.	Протокол	Страна производитель	Основные модели
1	ISO9141-2	Европа, Япония	Мерседес, Тойота, Хонда
2	ISO14230-4	Южная Корея, Россия	Хендай, ГАЗ, ВАЗ, НИВА, Лада-Калина
3	ISO15765-4	Европа, Северная Америка, Япония	Опель, Рено, Фольксваген, Форд, Мазда
4	J1850 PWM	США, Канада, Япония	Форд, Шевроле, Мазда, Исузу
5	J1850VPW	США, Канада, Япония	Форд, Шевроле, Мазда, Исузу

Фактически, ELM327 mini Bluetooth будет эффективно работать практически со всеми марками и моделями Российских (2003-2005 г.в.) и североамериканских автомобилей, произведенных в период с 1996 по настоящее время. Европейские модели доступны начиная с 2001 года – все бензиновые версии, дизель – несколько позже, посте 2004 г.в.

Поддерживаемые протоколы Scan Tool Pro

Новая версия Scan Tool Pro 2022-го года поддерживает еще больше протоколов связи с ЭБУ автомобиля. Также устранена ошибка Bluetooth модуля, при которой иногра теряется связь со смартфонами на Android 6.0.

SAE J1850 PWM (41.6 Кбит);
SAE J1850 VPW (10.4 Кбит);
ISO 9141-2 (5 baud init,10.4 Кбит);
ISO14230-4 KWP (5 baud init, 10.4 Кбит);
ISO14230-4 KWP (fast init, 10.4 Кбит);
ISO15765-4 CAN (11bit ID, 500 Кбит);
ISO15765-4 CAN (29bit ID, 500 Кбит);
ISO15765-4 CAN (11bit ID, 250 Кбит);
ISO15765-4 CAN (29bit ID, 250 Кбит);
