Датчик коленвала автомобиля лада калина

Движение коленчатого вала

Коленчатый вал играет важную роль в двигателе внутреннего сгорания, преобразовывая возвратно-поступательное движение поршня во вращательное движение.

В поршневом двигателе с помощью шатуна поршень и коленчатый вал соединены так, что возвратно-поступательное движение поршня может передаваться коленчатому валу. Получив это возвратно-поступательное движение от поршня через шатун, коленчатый вал преобразует его во вращательное движение.

Коленчатый вал необходим для обеспечения вращательного движения маховика, который в конечном итоге отвечает за движение колес автомобиля.

Возможные причины неисправности

Причины поломки датчика положения коленвала могут быть разнообразны. Наиболее часто встречаются следующие неисправности.

1. Обрыв обмотки, короткое замыкание либо нарушение контакта, в результате чего сигнал от датчика не поступает в электронный блок управления. Чаще всего встречается обрыв обмотки датчика, реже — повреждение изоляции или перелом подводящего провода.
2. Нарушение положенного расстояния между диском синхронизации и стальным сердечником ДПКВ. Заданное расстояние между ними обычно составляет от 0,5 до 1,5 мм и регулируется с помощью регулировочных шайб. При нарушении указанных параметров происходит сбой в работе датчика, в результате чего на ЭБУ передаются неверные данные либо они не поступают вовсе. Причиной нарушения расстояния между сердечником и диском синхронизации могут быть попавшая в зазор грязь или пыль, неправильная установка при замене датчика или проведении других ремонтных работ, механическое воздействие в результате аварии т. д.
3. Повреждение диска синхронизации, обеспечивающего формирование сигнала. Причиной также могут быть механические повреждения, физический износ, попадание инородных тел, загрязнение зубьев диска и т. д.
4. Повреждение светодиода или приемника сигнала у датчика оптического типа. Причины выхода из строя детали аналогичны — грязь, механическое воздействие и т. д.

В большинстве случаев неисправности датчика приводят к его замене из-за низкой ремонтопригодности измерителя. Корпус ДПКВ является неразборным, поэтому замена обмотки или сердечника невозможна. Исключением является нарушение изоляции провода датчика — в этом случае можно обойтись изолированием или заменой провода.

Как можно проверить исправность ДПКВ?

Сейчас из самых популярных можно выделить 3 метода, которые проводятся быстро и с высокой точностью дают информацию о работоспособности датчика.

При измерении сопротивления у комплекта обмотки на датчике можно использовать специальный прибор – омметр (или по-другому мультиметр). При проверке прибор должен показать значение в интервале 550-750 Ом.

Процесс проверки – измеряется сопротивление катушки в индуктивном датчике. Если катушка на датчике оказалось поврежденной, то в первую очередь поломка отразится на значении сопротивления. Именно поэтому в начале диагностики устанавливается нужный диапазон и проверяется с помощью щупов корректность работы элемента.

Данный тип проверки является базовым и самым элементарным, но дать 100% уверенности в исправности запчасти он не может.

Комплексная диагностика датчика положения коленвала

Второй метод проверки датчика на работоспособность считается более трудоемким и требует для проведения целый комплекс приборов, которые есть только в автосервисах. Для проведения работ вам потребуется:

• Модель мегаомметра;
• Специальный сетевой трансформатор расшифровки данных;
• Стандартный образец измерителя индуктивности;
• Обычный цифровой вольтметр.

С помощью омметра, как и раньше, измеряем сопротивление. С помощью измерителя индуктивности меряем значение индукции на обмотке. В исправном состоянии датчик дает значение в 250-400 мГн. После этого измеряем значение сопротивления изоляции, которое при напряжении в 500 В должно составлять 20 МОм. Сетевой трансформатор в данном методе нужен при возникновении периодического намагничивания датчика. При исправном состоянии датчика все полученные данные должны находиться в установленных рамках.

Диагностика подачи сигнала датчиком положения коленвала с помощью осциллографа

Данный способ диагностики ДКПВ можно считать самым точным, так как поверяется не только комплектующая коленвал запчасть, но и сама его конструкция во время работы машины. Смысл процедуры заключается в подключении осциллографа к датчику положения коленвала и отслеживанию исходящих от него значений с помощью программы. При данном методе нет необходимости демонтировать прибор с двигателя – все работы проводятся при работающем автомобиле.

Этапы проверки работоспособности:

• Подключается зажим черного цвета, называемый среди специалистов «крокодилом», к массе мотора проверяемого транспортного средства;
• Далее устанавливается пробник щупа по параллели к сигнальным выводам самого датчика (характерный разъем с обозначением клеммы буквой А);
• Затем вторым разъемом щупа прибора осциллографа нужно подключиться к соответствующему аналоговому входу в компьютер, где установлена программа;
• При правильном подключении всех комплектующих проводов вы увидите на экране монитора сигнал от осциллографа в виде графика с напряжением сигнала непосредственно на входе ДКПВ;
• Для анализа необходимо выбрать особый режим показа построенной осциллограммы – называет он «Inductive_Crankshaft». После этого остается только запустить двигатель автомобиля и отслеживать полученные от датчика значения.

При получении сигнала от датчика, который по выходным параметрам не соответствует нормальным значениям, вы сможете наблюдать резкое подергивание мотора машины, а также затруднения при его пуске. Наличие данных нарушений при анализе выходного сигнала у ДКПВ будет свидетельствовать появлению неисправностей:

• В самой конструкции датчика;
• В элементе, задающий синхродиск;
• В зубцах.

Какая из частей прибора в итоге пришла в негодность, можно будет понять только после анализа характера изменения волн прибора на осциллограмме. Как правило, заменять требуется не сам датчик, а зубчатое колесо, которое за время эксплуатации пришло в негодность.

Устройство ДПКВ

Деталь представляет собой стальной сердечник с обмоткой из медной проволоки, размещенный в пластиковом корпусе и залитый компаундной смолой.

Выпускаются 3 типа датчиков синхронизации:

Оптический датчик

1.  Индукционные. Принцип работы основан на использовании намагниченного сердечника с намотанной на нем медной проволокой, на концах которой замеряют изменение напряжения. Кроме фиксации положения коленвала, он замеряет скорость его вращения, что также необходимо для качественной работы ДВС. Индукционные датчики являются наиболее распространенными и часто применяющимися в устройстве автомобиля.
2.  Оптические. В основе их конструкции — светодиод, который излучает световой поток, и приемник, фиксирующий свет с другой стороны. При попадании светового луча на контрольный зуб он прерывается, приемник фиксирует его отсутствие, и информация передается в ЭБУ.
3.  Датчик Холла. Работает на основе одноименного физического эффекта. На коленчатом валу размещен магнит, при прохождении им датчика в последнем возникает постоянный ток, фиксируемый синхронизирующим диском.

Многофункциональность прибора индукционного типа и датчика Холла делают их наиболее востребованными в конструкции современных моторов.

Симптомы неисправности датчика положения коленчатого вала

Чтобы диагностировать потенциальную проблему с вашим двигателем, вы можете обратиться к датчику положения коленчатого вала. В этом разделе обсуждаются симптомы неисправного датчика положения коленчатого вала и подразделы, которые могут помочь определить проблему — остановка двигателя или пропуски зажигания, проблемы с частотой вращения и оборотами двигателя, проблемы с опережением зажигания и опережением впрыска топлива, а также проблемы с ускорением и изменением фаз газораспределения. .

Остановка двигателя или пропуски зажигания

Когда датчик положения коленчатого вала не работает должным образом, это может привести к остановке двигателя или пропуску зажигания. Есть некоторые признаки и симптомы, о которых вам следует знать. К ним относятся:

• Трудно завести машину
• Периодически глохнет на холостом ходу
• Плохое ускорение или потеря мощности во время вождения
• Неравномерный или грубый холостой ход

Если вы столкнулись с какой-либо из этих проблем, важно немедленно проверить свой автомобиль. Игнорирование мелких проблем может привести к капитальному ремонту в будущем

Также стоит отметить, что эти симптомы могут быть связаны с другими проблемами двигателя, и только диагностика может сказать наверняка.

Проблемы с частотой вращения двигателя и оборотами

Ваша машина Датчик положения коленчатого вала может выйти из строя, что может вызвать проблемы с частотой вращения двигателя и числом оборотов в минуту.

• Двигатель может работать неравномерно на холостом ходу, часто глохнуть, обороты могут колебаться.
• Ускорение может стать прерывистым или рывковым, например, ваша машина пытается набрать скорость, но затем теряет мощность. Также может загореться индикатор проверки двигателя.

Эти симптомы могут быть похожи на неисправный топливный насос или забитый воздушный фильтр. Лучше всего проверить это у механика, если это происходит часто. Замена датчика положения коленвала обычно это решение.

Проблемы с опережением зажигания и опережением впрыска топлива

Важно правильно ухаживать за «Проблемы контроля времени» зажигания и впрыска топлива для правильной работы автомобиля. Это управление синхронизацией помогает настроить сигнал датчика коленчатого вала в соответствии с частотой вращения и положением двигателя, контролируя впуск и сгорание топлива

Ознакомьтесь с нашей таблицей, чтобы узнать, когда возникают проблемы с контролем времени:

Проблема опережения зажигания	Проблема синхронизации впрыска топлива
Зажигание имеет неприятные последствия	Плохая производительность под нагрузкой
Жесткий старт	Низкий расход бензина
Медленное ускорение	Пропуски зажигания

Эти проблемы могут серьезно сказаться на производительности вашего автомобиля. Чрезмерное накопление сажи или засорение топливных форсунок может привести к снижению эффективности использования топлива, что приведет к неоптимальному моменту зажигания. Неисправный датчик MAP также вызывает проблемы с обоими механизмами синхронизации.

Вы можете легко восстановить нормальное управление синхронизацией, заменив неисправные датчики или регулярно очищая забитые системы. Более новые автомобили также нуждаются в перепрограммировании программного обеспечения после ремонта для сброса заводских настроек. Правильный уход за компонентами вашего автомобиля поможет сохранить его производительность и срок службы.

Проблемы с ускорением и изменением фаз газораспределения

Неисправный датчик коленвала может вызвать множество проблем. Плохая работа двигателя, низкая выходная мощность, затрудненный запуск автомобиля, остановка или неровный холостой ход — все это симптомы. И если вы не устраните их быстро, может последовать дорогостоящий ремонт и повреждение двигателя.

Вы можете увидеть некоторые предупреждающие индикаторы на приборной панели, такие как индикатор Check Engine или индикатор ABS. Эти огни означают, что пришло время серьезно заняться проблемой.

Регулярные проверки технического обслуживания всегда являются хорошей идеей, чтобы избежать таких проблем. Технические специалисты могут использовать диагностические инструменты для обнаружения потенциальных проблем с датчиком положения коленчатого вала до того, как они усугубятся.

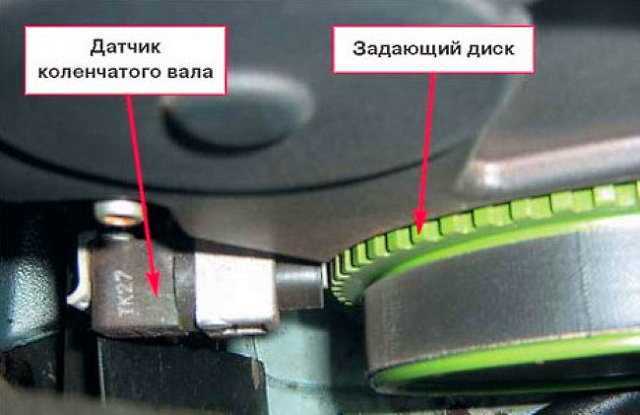

Расположение датчика

От исправности датчика коленвала зависит устойчивая работа мотора, поэтому автопроизводители размещают его в легкодоступном месте для быстрого устранения неисправности. Несмотря на плотную компоновку деталей под капотом, определить, где расположен датчик синхронизации, достаточно легко.

Реперный диск. Другие названия задающий или синхронизирующий.

Чаще всего он размещен на кронштейне между шкивом генератора и маховиком.

Среди других электронных датчиков он выделяется проводом (длиной 70 см) со специальным разъемом подключения в бортовую сеть автомашины.

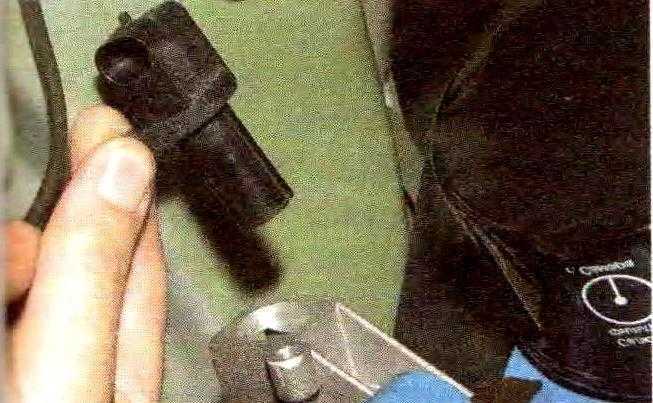

Для замены и установки ДПКВ необходимо только правильно выставить зазор между стержнем и синхронизирующим диском. Размер зазора варьируется от 0,5 до 1,5 мм и зависит от марки и модели конкретной автомашины. Регулировка расстояния осуществляется за счет специальных шайб, расположенных между устройством и местом установки.
