ПРОВЕРКА КОНТАКТА РАБОЧЕЙ ПОВЕРХНОСТИ ЗУБЬЕВ ШЕСТЕРЕН ГЛАВНОЙ ПЕРЕДАЧИ

Для окончательно роверки на стенде качетсва зацепления шестерен главной передачи: — установите отрегулированный редуктор на стенд и смажьте рабочие поверхности зубьев ведомой шестерни тонким слоем свинцовой окиси; — запустите стенд; рычагами стенда притормозите вращение установленных полуосей, чтобы под нагрузкой на поверхностях зубьев ведомой шестерни остались следы контакта с зубьями ведущей шестерни; — измените направление вращения стенда и, притормаживая, получите следы контакта на другой стороне зубьев ведомой шестерни, что соответствует движению автомобиля назад. Зацепление считается нормальным, если на обеих сторонах зубьев ведомой шестерни пятно контакта будет равномерно расположено ближе к узкому торцу зуба, занимая две трети его длины и не выходя на вершину и основание зуба, как показано на рис. 3-83 «е». Случаи неправильного расположения пятна контакта на рабочей поверхности зуба указаны на рис. 3-83 («а», «в», «с», «d»).

Рис. 3-83.

Расположение пятна контакта в зацеплении шестерен главной передачи: I — сторона переднего хода; II — сторона заднего хода: а и b — неправильный контакт в зацеплении шестерен: отодвинуть ведущую шестерню от ведомой, уменьшив толщину регулировочного кольца; с и d- неправильный контакт; придвинуть ведущую шестерню к ведомой, увеличив толщину регулировочного кольца; е — правильный контакт в зацеплении шестерен

Для регулировки правильного положения ведущей шестерни с заменой кольца необходима разборка узла. При сборке повторите все операции по предварительному натягу роликовых подшипников ведущей шестерни, по проверке момента сопротивления проворачиванию, по предварительному натягу роликовых подшипников коробки дифференциала и по регулировке бокового зазора зацепления шестерен главной передачи.

Техническое обслуживание редуктора

Рассмотрим основные моменты технического обслуживания редуктора.

Настройка радиального зазора. Периодическая настройка редуктора ведущего моста дает возможность предотвратить износ зубьев, а также способствует равномерному их притиранию. Расширенный радиальный зазор является причиной износа подшипников и зубьев вала ведущей шестерни и настраивается с помощью специальных шайб, которые подкладываются под передние фланцы тела редуктора. Характерно, что настройка редуктора ведущего моста в автомобилях ВАЗ не отличается от такой же операции для автомобилей грузового типа.

Смазочные материалы. Настройка настройкой, но необходимо помнить и о рабочей жидкости, которая применяется для смазки всех узлов редуктора ведущего моста. Наиболее широко используемые смазки: отечественные – Нигрол или ТАД-17, международная классификация – SAE (72-250) или API (GL-1 – GL-5). Увеличенная вязкость, которую они способны сохранять как при высокой, так и при низкой температуре, позволяет применять их для компенсации высоких нагрузок, возникающих в процессе преобразования крутящего момента.

Для оптимального рабочего процесса гипоидной передачи требуется под­дер­жи­вать рекомендованный объем рабочей жидкости, так как его уменьшение приводит к износу зубьев главной пары. Но также необходимо помнить, что превышение допустимого уровня может навредить в ситуации с автомобилями ВАЗ выдавить сальник редуктора ведущего моста.

Ремонт или как не сделать ошибку. Ремонт редуктора ведущего моста на ав­то­мо­би­лях ВАЗ выполняют практически в любом гаражном кооперативе без соблюдения самых простых правил по его монтажу и сборке.

Например, редуктор заднего моста автомобиля «Нива» и редуктор переднего моста автомобиля «Нива» должны обладать одинаковыми передаточными числами. Нарушение данного требования повлечет неравномерное распределение крутящего момента, что может разрушить одну из главных пар. Известна масса случаев, когда горе-мастера, осуществляя ремонт редуктора переднего моста, вносили собственные доработки.

Как правило, такие ноу-хау заканчиваются плачевно – кроме выхода из строя редукторов заднего и переднего моста вы ничего не получите, да еще и денег вам никто за этот «ремонт» не вернет. А если взять, к примеру, дорогой Мерседес, BMW или Тойоту – ремонт их редукторов заднего моста влетит вам в хорошую копеечку! Так что обращайтесь лучше к профессионалам, экономьте свои средства.

Характеристики

Высокая проходимость «шестьдесят шестого» достигается в основном благодаря конструктивным особенностям трансмиссии и подвески, и получается за счет:

Так выглядит классический газ 66

• Наличия в трансмиссии обоих ведущих мостов;
• Присутствия понижающей скорости в раздаточной коробке;
• Почти одинаковой по размеру колеи задней и передней оси;
• Установкой на осях по одному скату;
• Особенностей изготовления шин.

Передний мост на внедорожном грузовике ГАЗ 66 отключаемый, для поворота колес используются поворотные шарниры (ШРУСы). На заднем мосту стоят полуоси, которые приводятся в движение от редуктора.

Как правило, дифференциалы обоих мостов 66 самоблокирующиеся, то есть движение шестерен дифференциала блокируется, за счет этого достигается синхронность движения колес. Управление блокировкой производится из кабины автомобиля. С застопоренным дифференциалом нельзя ездить на дорогам с плотным покрытием. Тем более, невозможна эксплуатация машины с блокировкой на большой скорости.

Так выглядит задний мост для грузовика ГАЗ 6

Оба моста ГАЗ 66 имеют идентичную главную передачу, устройство дифференциалов также ничем не отличаются между собой. Можно, сказать, что и редукторы в сборе одинаковые, различие только в маслоотводном кольце, которое ставится на ведущей шестерне главной передачи. Мосты имеют следующие характеристики:

• Передаточное число главной пары – 6,83;
• Колея переднего моста – 1,8 м;
• Колея заднего моста – 1, 75 м;
• Вес переднего моста в сборе – 350 кг;
• Вес заднего моста в сборе – 270 кг;
• Тип шестерен главной пары – конический, гипоидного типа.

Схема устройства переднего моста для газ 66

грузового автомобиля ГАЗ 53ГАЗ 3307газ 3309

Подготовка и разборка

Чтобы самостоятельно снять протекающий сальник заднего моста Нива Шевроле, понадобятся следующие инструменты:

• стандартный набор гаечных ключей;
• отвертка шлицевая и баллонный ключ;
• домкрат;
• молоток;
• деревянная подставка;
• перчатки матерчатые.

Никогда не пренебрегайте перчатками при ремонте авто: они защитят руки от повреждений при случайных ударах. Высоты деревянной подставки должно хватить, чтобы опереть задний мост при снятом колесе и открученном амортизаторе, иначе из него потечет масло.

Перед тем как снять старый уплотнитель, придется разобрать узел задней ступицы и вытащить полуось. Разборка производится в такой последовательности:

1. Установите автомобиль на ровную площадку и зафиксируйте противооткатными средствами. Проследите, чтобы ручной тормоз был отключен.
2. Ослабьте колесные гайки, поднимите авто на домкрате и снимите колесо.
3. Очистите от ржавчины буртик задней полуоси, выступающий за тормозной барабан. Дополнительно можно обработать это место смазкой WD-40.
4. Открутите 2 болта крепления барабана ключом на 12 мм, затем аккуратно обстучите молотком, чтобы сдвинуть его с места.
5. Снятие барабана производится 2 способами: выдавливанием теми же болтами, закрученными в другие отверстия либо сбиванием молотком через деревяшку. Способы можно скомбинировать, только не повредите ударами край барабана.
6. После демонтажа еще раз почистите посадочное место на полуоси, чтобы после барабан легче снимался.

Следующий этап — откручивание и снятие полуоси. В автомобиле ВАЗ 2131 Нива Шевроле 4 болта ее крепления держат с другой стороны кронштейн, удерживающий амортизатор.

После откручивания болтов амортизатор перестанет удерживать задний мост, и пружина вытолкнет его вниз, потечет масло.

4 болта, удерживающих заднюю полуось, откручиваются ключом на 17 мм

Обратите внимание на гроверы: они не должны затеряться в тормозном механизме. Если вы проигнорируете потерю гровера и поставите новый, то старый впоследствии обязательно попадет между колодкой и барабаном во время движения и колесо заклинит

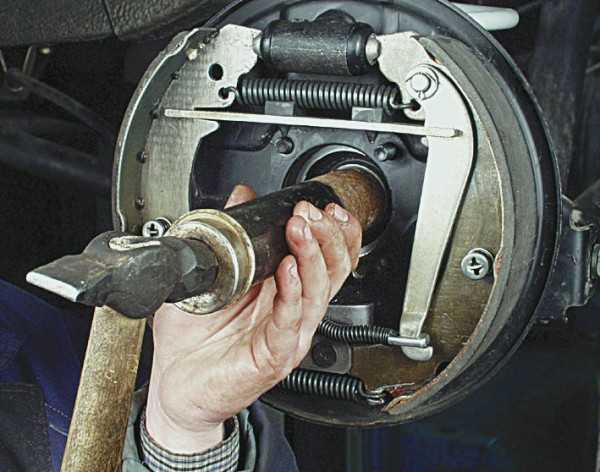

Открутив болты, резким движением извлеките полуось с подшипником из обоймы. Если это не удается, наживите колесо на шпильках 3 гайками и попытайтесь дернуть за него. Крайний вариант — использовать для снятия специальный инерционный съемник. Есть и народный способ: привязать полуось веревкой к створке железных гаражных ворот и стучать по ним молотком, чтобы выбить ее из обоймы. Но для этого нужно предусмотрительно поставить машину поближе к воротам.

Самостоятельная замена сальника редуктора ваз 2106

Манжета редуктора заднего моста (сальник)

Для того чтобы автомобиль служил долго и не подвёл вас в самый неподходящий момент, не стоит ждать, когда он выйдет из строя. Время от времени нужно проводить визуальный осмотр, который сразу выявит наличие течи любых жидкостей, в том числе и масла.В данной статье мы расскажем о неполадках, приводящих к протечке масла в редукторе заднего моста ВАЗ-2106 и способе их устранения своими руками.

Выявление причины протечки масла

Осмотр заднего моста,на предмет определения его технического состояния, производится при установке автомобиля на подъёмник, эстакаду или смотровую яму. Для устранения течи нужно, прежде всего, установить её причину.Иногда достаточно всего лишь лучше затянуть болты крепления или заменить шайбы под их головками на более мягкие варианты (например, медные). Вместо шайбы, на резьбовом соединении можно использовать герметик в виде геля или нити.

Герметики для резьбовых соединений

Причиной течи масла могут быть и недостаточно затянутые пробки наливного и сливного отверстия

Если с пробками всё в порядке, первое, на что нужно обратить внимание – это узел  соединения редуктора с картером.Если герметичность соединения нарушена, из-под фланца редуктора будет сочиться масло.Скорее всего, потребуется замена сальника редуктора заднего моста: ВАЗ-2106 в этом плане не отличается от других моделей ВАЗ, называемых «классикой». Как это сделать, мы расскажем чуть позже

Редуктор заднего моста ВАЗ 2106

Если манжета на редукторе масло не пропускает, следующей причиной может быть сальник полуоси. Вообще, любой протекающий сальник подлежит замене, никакой другой ремонт здесь не поможет.Тем более что низкая цена этой детали позволяет сделать это без проблем.Есть ещё одно место, где наиболее часто может случиться протечка – это сапун. Он расположен в верхней части картера, справа.При наличии свежих капель масла, сапун нужно очистить и проверить, насколько свободно двигается его крышка. Если с ней все в порядке, дело опять же в резиновой манжете, которую придётся менять.Какова бы ни была причина протечки, она способствует понижению уровня масла, который после устранения неполадок необходимо проверить и восстановить. Стоит заметить, что повышенный уровень масла тоже может быть причиной его вытекания.

Меняем манжету редуктора

Итак, вы пришли к выводу, что необходима замена сальника заднего редуктора на ВАЗ 2106. Чтобы приступить к работе, нужен инструмент и небольшая пошаговая инструкция.Вам понадобятся:

• отвёртка;
• рожковые ключи на 13 и на 24;
• монтировка;
• штангенциркуль;
• динамометрический ключ с динамометром;
• прочный шнур.

Необходимый набор инструментов для замены манжеты

 Итак:

• Сначала, отвернув пробку сливного отверстия и подставив любую ёмкость, нужно будет слить масло из картера. После процедуры не забудьте завернуть обратно пробку.
• Чтобы вынуть две полуоси, придётся снять задние колёса. Затем, зафиксировав монтировкой карданный вал, отвинчиваете четыре болта и освобождаете его от фланца шестерни, а отвёрткой отсоединяете передачу.

Снятие полуоси и кардана

Следующим действием будет проверка момента сопротивления. На фланец ведущей шестерни в несколько оборотов наматываете шнур. Постепенно сматывая его, проверяете динамометром значение и запоминаете, или записываете его.

Проверка момента сопротивления и снятие гайки фланца шестерни

https://youtube.com/watch?v=_MHYhEGwT84

Далее нужно снять фланец ведущей шестерни. Отвернуть гайку его крепления не так-то просто, нужен специальный ключ.Его вполне можно изготовить самостоятельно,взяв небольшой обрезок трубы, и два болта с гайками. На фото выше видно, как им пользоваться в данном случае.Сам ключ выглядит так:

Самодельный ключ для снятия фланца

• Нужен этот ключ для того чтобы не дать проворачиваться фланцу в момент отвинчивания гайки. Сняв плоскую шайбу и сам фланец, в горловине картера вы увидите уплотнительную манжету, которую и нужно заменить.
• Поддев отвёрткой, извлеките отработанный сальник. Перед тем, как поставить туда новый, обработайте его смазкой «Литол» снаружи и, постукивая молотком по бортику манжеты, посадите её в горловину, на глубину 2 мм от её торца.
• Замените масло в редукторе.

Установка нового сальника

Если вам не совсем понятно, как производится замена сальника редуктора на ВАЗ 2106, видео поможет до конца разобраться в этом вопросе.

Надеемся, что у вас всё получилось и теперь остаётся только смонтировать снятые детали в обратном порядке. Закручивая гайку фланца динамометрическим ключом, контролируйте момент затяжки гайки.Он должен быть в пределах 12–16 кгс/м, чуть больше, того значения момента сопротивления ведущей шестерни, которое вы записали.

Ремонт и регулировка редуктора ВАЗ 2107

Регулировка и ремонт редуктора требует некоторых навыков и тщательного соблюдения технологии. Также необходимо наличие съемников, стендов и специальных инструментов. Если перечисленного нет, стоит доверить работу профессионалам.

Если ваша квалификация недостаточна, лучше не начинать работы с редуктором. Работы по сборке и регулировке требуют достаточно высоких слесарных навыков. Разобрать мост ВАЗ 2107 несложно, но это один из немногих узлов “семерки”, требующих высококвалифицированного обслуживания. Экономить на этих работах не стоит.

Разборка редуктора выполняется в следующей последовательности:

открутить гайку хвостовика;

снять фланец и вынуть ведущую шестерню и регулировочные кольца;

снять сальник, маслоотражатель, внутреннее кольцо подшипника;

выпрессовать съемником наружные кольца подшипников;

разобрать ведущую шестерню с дифференциалом (распорная втулка в этом случае подлежит замене).

При разборке редуктора необходимо нанести метки на крышки подшипников, чтоб потом установить их в прежнее положение. Для этого можно использовать керно (что более надежно) или карандаш. Метки надо наносить на крышки и на корпус, чтоб потом при сборке совместить их. Также следует пометить левую и правую крышку, чтоб не перепутать их местами.

Сделать это можно так: на крышки, кроме отметок напротив меток на корпусе, нанести цифры или буквы карандашом. Способ плох тем, что очистке крышки метки сотрутся. Поэтому надежнее просто сделать отметины керном. Например, одну на левой крышке и две на правой.

Внутренние кольца с сепаратором извлекаются при помощи молотка и выколотки. Выбивать кольца надо, слегка постукивая по разным местам. Если бить только по одному месту, кольцо вытащить не получится.

Обычно ремонт состоит в замене подшипников или главной пары. Эти детали чаще всего выходит из строя.

Главная пара выпускается в нескольких вариациях и определяет передаточное число редуктора. Чем больше передаточное число — тем больше тяга, чем ниже — тем выше максимальная скорость машины. Существует три стандартных варианта главной пары, применяемых на разных моделях ВАЗ.

лавная пара	кол-во зубьев на шестернях	число оборотов карданного вала на 10 оборотов колеса	передаточное число
на ведомой	на ведущей
2102	40	9	22,2	4,44
2101	43	10	21,5	4,3
2103	41	10	20,5	4,1
2106	43	11	19,5	3,9

Владельцы ВАЗ 2107 иногда ставят главные пары редуктора с нестандартным передаточным числом. Для повышения тяги ставят пары с большим значением, для увеличения максимальной скорости — с меньшим. Если стоит задача тюнинга автомобиля, можно, воспользовавшись случаем, изменить эти характеристики ВАЗ 2107.

Справка: максимальное передаточное число (4,44) было у моста ВАЗ 2102. После снятия с производства данной модели найти пары с этим соотношением стало проблематично,но как показывает практика,самый лучший вариант это установка на ваз 2107 с мотором 1,5-1,6 редуктора с 2103 (4,1-передаточное число).При выборе этого редуктора в паре с пятиступенчатой КПП сохраняется тяга и скорость.

Ремонт редуктора заднего моста ВАЗ 2107 не всегда целесообразен. Зачастую проще заменить редуктор на новый. Стоит учесть, что новый узел будет долговечнее восстановленного.

Регулирвка и установка редуктора ВАЗ 2107

Перед сборкой редуктора все детали необходимо тщательно вымыть в керосине. Их следует осмотреть перед установкой. Зубья шестерен не должны иметь сколов или задиров и иметь цвет металла, а не быть покрытыми черным налетом от масла. Мелкие задиры оси сателлитов, шейки и посадочных мест шестерен полуосей можно обработать мелким наждаком. При наличии крупных задиров или большой выработки детали необходимо заменить.

Детали редуктора собираются в порядке, обратном разборке. Запрессовывать кольца подшипников можно при помощи молотка и специального приспособления (подойдет головка торцового ключа).

Зазоры между шестернями редуктора регулируются при помощи регулировочного кольца, толщина которого подбирается индивидуально. Для подбора необходим штангенциркуль и щупы различной толщины. Затягивать гайку фланца необходимо с моментом 18 кгс-м.

Замена сальника заднего моста ваз 2107 своими руками.

Для начала приготовим запчасти и инструмент. Из новых частей нам понадобятся:

1. Сам сальник.
2. Распорная втулка.
3. Маслоотражающая шайба.
4. Новое трансмиссионное масло.

Масла потребуется 1,35 л. по «Мурзилке» его рекомендуют менять вместе с сальником. Из инструментов в идеале необходимо:

1. Головка на 24
2. Ключ на 17(можно головку).
3. Динамометр(можно заменить пружинными весами до 15 кг. )или динамометрический ключ не менее, чем на 150 Н*см.
4. Рожковый ключ на 13.
5. Хорошая, толстая плоская отвёртка.
6. Оправка под сальник.
7. Молоток или киянка.
8. Ёмкость под старое масло.
9. Ветошь.
10. Маркер.
11. Домкрат.

Подготовили всё и начинаем замену!

Подготовка и демонтаж сальника редуктора.

Загоняем авто на яму или эстакаду и сливаем масло с моста (не забываем сразу закрутить сливную пробку обратно). Делаем метку маркером в месте соединения кардана с редуктором (что бы не сбить балансировку во время установки). Берём ключ на 13 и крепкую отвёртку или какую-нибудь монтажку и откручиваем гайки, крепящие кардан к редуктору.

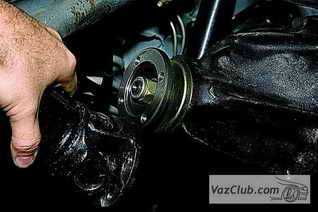

Отсоединяем карданный вал от редуктора и видим гайку на 24, но не откручиваем. Вот сейчас пригодиться динамометрический ключ или динамометр. Нам необходимо измерить усилие на входе в редуктор до того момента, как вывешенное колесо начнёт прокручиваться. Домкратом вывешиваем любое заднее колесо и дальше по ситуации:

• если у Вас динамометрический ключ, то просто крутим им гайку на 24 до начала прокручивания колеса и смотрим на показания на ключе в этот момент. Запоминаем их т.к. при сборке будем затягивать с таким же усилием.
• если у Вас динамометр (или весы), то зацепляемся им за болт и тянем пока вывешенное колесо не сдвинется с места. Запоминаем показания т.к. при сборке будем затягивать гайку до той степени, пока не добьёмся таких же показаний.
• если у Вас вообще ничего нет, то делаем метку на фланце, гайке и редукторе и считаем на сколько оборотов откручиваем гайку, что бы закрутить на такое же количество оборотов.

Влияние вредоносных факторов на задний мост машины

Уменьшение количества смазки может быть обусловлено ухудшением его технических характеристик, приводящим к изменению вязкостного индекса. Также уровень расходника может снизиться из-за обычных утечек, возникающих по причине повышенных нагрузок.

Появление серой пыли является признаком истертости деталей. Наружный слой запчастей со временем стирается, выпадает в осадок. Попадая в автомасло, осадок начинает циркулировать по всему смазочному комплексу.

Если он окажется на важной детали, ее отверстия могут частично закупориться. Это может привести к поломке

Лить свежую смазку в редуктор при выявлении данной проблемы надо незамедлительно.

Если вы обнаружили в автомасле частички металла, стружку, значит, вам требуется капитально ремонтировать мотор и полностью заменять поврежденные запчасти.

Смена оттенка нефтепродукта с золотого на черный считается признаком того, что смазка функционально изношена. Продолжительное использование, высокие нагрузки, запыленность – все это постепенно приводит к ухудшению показателей автомасла. Нарушается молекулярная структура нефтепродукта. Подобное масло неспособно качественно смазывать детали.

Если вы обнаружили хоть один из вышеперечисленных признаков – немедленно заменяйте масляную жидкость. Можете прибегнуть к услугам автосервиса. Его сотрудники за короткий срок осуществят замену автомасла в раздаточной коробке.

Вам нужно будет только заплатить им за работу. Если самостоятельно менять нефтепродукт, можно неплохо сэкономить (при условии правильности проведения замены).

Впрочем, меняя смазку, трудно допустить такую ошибку, которая могла бы полностью вывести транспортное средство из строя. Самое опасное, что может случиться – это получение вами ожога отработанной масляной жидкостью

Если соблюдать осторожность, подобного не произойдет. Можно сохранить свои деньги, если знать, как залить масло в задний мост

Замена сальника раздатки шевроле нива

Основная проблема раздатки – течь сальника. При частой эксплуатации он быстро изнашивается, и в результате из нее вытекает масло. В этом случае начинается сильная выработка шестерен. Произвести замену сальника можно самостоятельно. Для этого потребуется некоторый набор инструментов:

• ключ на 13 и 24,
• шестигранник на 12,
• торцевая насадка на 24мм,
• шприц для масла,
• емкость для отработки,
• молоток,
• динамометрический ключ.

Помимо этого, следует подготовить достаточный объем трансмиссионного масла для замены, герметик и литол-24.

Для работы необходимо выставить автомобиль на смотровую яму или подъёмник. Работу можно разбить на несколько основных этапов:

1. 1. Меняем сальники приводов переднего и заднего моста. Для этого необходимо отсоединить от фланцев валы кардана. Сальник раздатки можно поменять только после отключения промежуточного вала.
2. 2. Сливаем масло из коробки.
3. 3. Вставляем болты во фланец и наживляем гайки.
4. 5. Снимаем шайбу.
5. 7. Смазываем поверхность картера под сальником и новую деталь Литолом-24.
6. 8. Собираем конструкцию в обратном порядке.

После всех действий необходимо проверить уровень масла в коробке и долить его до максимального уровня. Через некоторое время необходимо проверить конструкцию на наличие подтеков масла. При необходимости проверяем все узлы и правильность сборки.

ВАЗ-2123 Chevrolet Niva является попыткой совместить удачную конструкцию базового внедорожника с современными стандартами комфорта. В основу данной модели находится ВАЗ-2121, который был доработан с точки зрения эргономики экстерьера и укомплектован более современными узлами и агрегатами.

На основной вариант Chevrolet Niva устанавливается отечественный 1,7-литровый двигатель, обеспечивающий достаточный для данного автомобиля крутящий момент. По параметрам проходимости, курсовой устойчивости и разгонным характеристикам данная модель превосходит базовый вариант «Нивы», обладая при этом значительно лучшими показателями комфорта пребывания в салоне.

Данные обстоятельства и относительно небольшая цена способствовали большому росту популярности ВАЗ-2123 среди любителей автомобилей повышенной проходимости. Также существует модель Chevrolet Niva FAM-1, которая укомплектовывалась большим количеством иностранных агрегатов и не приобрела заметной популярности из-за высокой стоимости.

Поскольку большинство узлов ВАЗ-2123 Chevrolet Niva сопоставимы и унифицированы с ВАЗ-2121, то наибольшим спросом пользуются «классические» запчасти «Нивы».

Устройство заднего моста Нива 2121, Нива 2131, ремонт своими руками

/ / / / . Ремонт заднего моста, порядок снятия и установки редуктора нива 2121, особенности сборки и разборки заднего моста нива 2131, инструкции по ремонту нива 2131, ваз 2121. Задний мост Ваз 2121, Нива 2131. Трансмиссия Ваз 2121, Нива 2131 Обслуживание и эксплуатация коробки нива 2121. Инструкции по ремонту кардана, моста и привода колес нива 2131.
