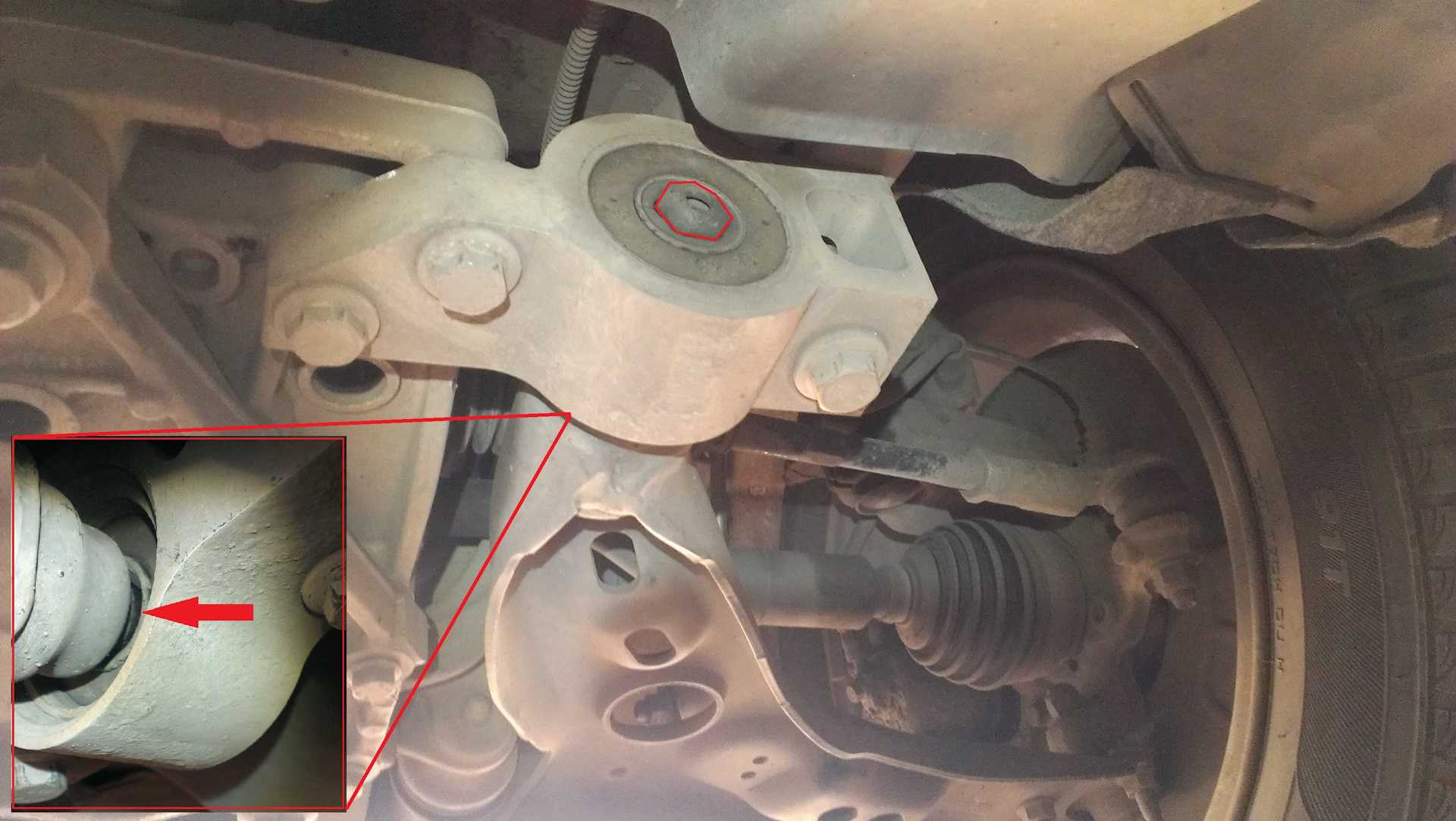

Сайлентблоки в передней части автомобиля — проверка заменой
Очень важным элементом передней подвески, который может стучать наиболее необычным образом, является набор сайлентблоков. Наиболее часто стучат задние сайлентблоки передних рычагов подвески, а также опорные сайлентблоки стабилизатора, которые крепятся к кузову. Вся проблема решается заменой, нет никакого смысла долго диагностировать — лучше поменять деталь. Выход из строя происходит по таким причинам:
резинку просто разрывает из-за повышенных нагрузок, она не выдерживает слишком серьезных давлений и деформируется под влиянием соединений рычагов подвески;
сайлентблок прекращает свободно проворачиваться в нужном месте, нет гибкости подвески, и происходит стук рычагов из-за отсутствия нужного маневра;
резинка проходилась, стерлась и уменьшилась в размерах, поэтому слышны металлические звуки из ходовой части, которые сложно диагностировать;
необходимо обратить внимание на крепления сайлентблоков, часто их замена оказывается непростой из-за предварительных неквалифицированных работ с деталями подвески.
Вы можете на ходу проверить, стучат ли задние сайлентблоки передних рычагов. Нужно поставить ногу непосредственно на пол и послушать, отдает ли стук в ступню. Такую же процедуру стоит сделать на пассажирском сидении. Опорные сайленты стабилизатора проверяются прикладыванием ноги или руки к части кузова за педалями. Впрочем, если есть подозрения, можно просто поменять этот элемент. Предлагаем посмотреть небольшое видео с самостоятельной диагностикой подвески Hyundai Solaris:

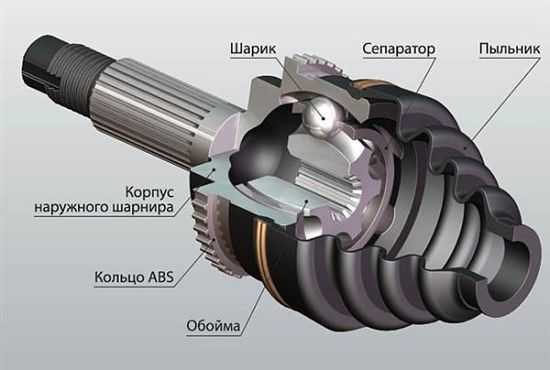

Как проверить ШРУС?
Характерное клацанье, цоканье или стук при повороте руля в движении говорит о неисправности внешнего шарнира равных угловых скоростей. ШРУС необходим для передачи крутящего момента от коробки передач к колесам во всем диапазоне вращения поворотного кулака. При вымывании смазки или в случае естественного износа трущихся пар шарики внутри обойм начинают подклинивать, провоцируя характерный шум при повороте руля на небольшой скорости.
Видео: Как проверить ШРУСы — 3 способа диагностики полуосей
Общая диагностика подвески автомобиля
Нередки случаи, когда скрип напрямую не связан с узлами и деталями рулевого управления, а возникает из-за неисправности элементов подвески. При вращении поворотного кулака меняется положение рулевого наконечника, шаровой опоры, плавающих сайлентблоков, стоек стабилизатора, что включает их в список возможных причин посторонних звуков.
Поворот рулевого колеса со стуком, возникающим в диапазоне 10-30º, свидетельствует о поломке рулевой рейки, износе рулевых тяг и наконечников
Обратите внимание и на втулки крепления рулевых тяг к рейке (известная проблема автомобилей c использованием рулевого «бинокля»)
Имеем стук при качании рулем на месте
Самое уязвимое соединение – шаровые шарниры в наконечниках тяг. Их осматривать вне очереди. Остальные сопряжения тестируются по порядку:
- Электроусилитель – кронштейн крепления (ослаблены прижимные болты).
- Система аварийного складывания (на старых машинах).
- Карданчик между рейкой и колонкой.
- Рейка.
- Тяги – реечный механизм.
Некоторые узлы можно проверить альтернативными способами:
- Наконечники тяг. Поддомкратьте колесо, возьмитесь за него в позиции 3 и 9 часов и покачайте из стороны в сторону. Люфтов и звуков быть не должно. Диагностируйте обе стороны поочередно.
- Система, срабатывающая при ДТП. Прижмите руль вниз и подергайте его вправо-влево. Если шум прекратился, причина найдена.
- Карданчик. О небольшой выработке в игольчатом подшипнике говорит стук при повороте руля в движении, на прямом участке – тишина.
- Рейка. Если при езде постукивает только на прямой, а при разворотах и поворотах нет – изношено среднее положение передачи. Под замену.
Гудит гидроусилитель руля
Посторонние звуки при повороте рулевого колеса по причине изношенных опорных подшипников легко отличить от гула гидроусилителя, источником которого будет насос.
Причины шума гидроусилителя:
- недостаточный уровень жидкости ATF. Из-за недостатка смазки повышается степень трения между деталями насосной секции, что и провоцирует характерный гул во время поворота руля;
- износ насоса. Увеличенный зазор между парами трения, появление задиров на стенках насосной секции, зазубрин на лопастях приводят к посторонним звукам при работе насоса под нагрузкой;
- забита сеточка грубой очистки жидкости ATF. Фильтрующий элемент устанавливается внутри многих бачков с жидкостю ГУР. Поры сеточки забиваются в случае коксования перегретой смазки или исчерпывания ее срока службы, наличия в масле примесей грязи, металлической стружки. Уменьшение проходного сечения подающей магистрали ведет к масляному голоданию насоса. Как следствие, пары трения соприкасаются на сухую, провоцируя шум при кручении руля;
- потеря смазывающих свойств жидкости ATF, несоответствующий класс залитой в систему смазки. Масло ГУР рекомендуется менять каждые 70 тыс. км. или раз в 5 лет. В случае тяжелых условий эксплуатации автомобиля (бездорожье, гоночный трек) интервалы замены можно сократить в 1,5 раза;
- уменьшение проходного сечения трубок низкого или высокого давления. В первом случае перегиб или засорение подающего шланга ведет к недостаточному количеству масла в насосе и трению на сухую. Если же будет загнута трубка высокого давления, насос будет постоянно работать в нагрузку. Из-за уменьшившегося проходного сечения в контуре будет создаваться слишком высокое давление, что повышает нагрузку на насос и провоцирует характерный гул;
- неисправность рулевой рейки. Как и в случае с загнутой трубкой высокого давления, забитые каналы или заклинившие клапаны внутри рейки могут создать излишнюю нагрузку на насос. Чаще всего причиной такой неисправности становится длительная эксплуатация системы с жидкостью плохого качества, попадание внутрь системы стружки. Металлические ошурки откалываются от деталей насоса, которые работают без достаточного количества масла или имеют критическую выработку.

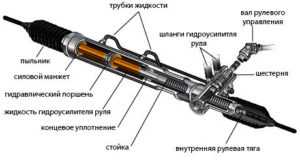

Рулевая рейка
Неисправности рулевой рейки — одни из наиболее частых причин, почему возникает стук при повороте колес. Причем это может быть как в движении, так и при повороте руля на месте.
Существует несколько причин, из-за которых может стучать рулевая рейка автомобиля:
- Слабо затянутые крепежные элементы рулевого механизма.
- Вышла из строя пластмассовая опорная втулка (значительно износилась, появился люфт).
- Возникновение люфта в подшипниках вала рейки.
- Увеличенный зазор между зубьями рулевой рейки (это приводит как к люфту, так и к глухому стуку при вращении руля на месте).
- Вырабатывается антифрикционная прокладка, из-за чего вибрирует поджимной «сухарь», стуча непосредственно по корпусу рейки.
Понять, что стучит рулевая рейка, а не другой элемент рулевого механизма непросто. Для этого нужно заглушить двигатель, поставить машину на ручной тормоз, и попросить напарника сесть за руль. А самому залезть под машину в месте расположения рулевой рейки. При вращении руля при неисправной рейке из нее будут исходить скрипящие (хрустящие) звуки.

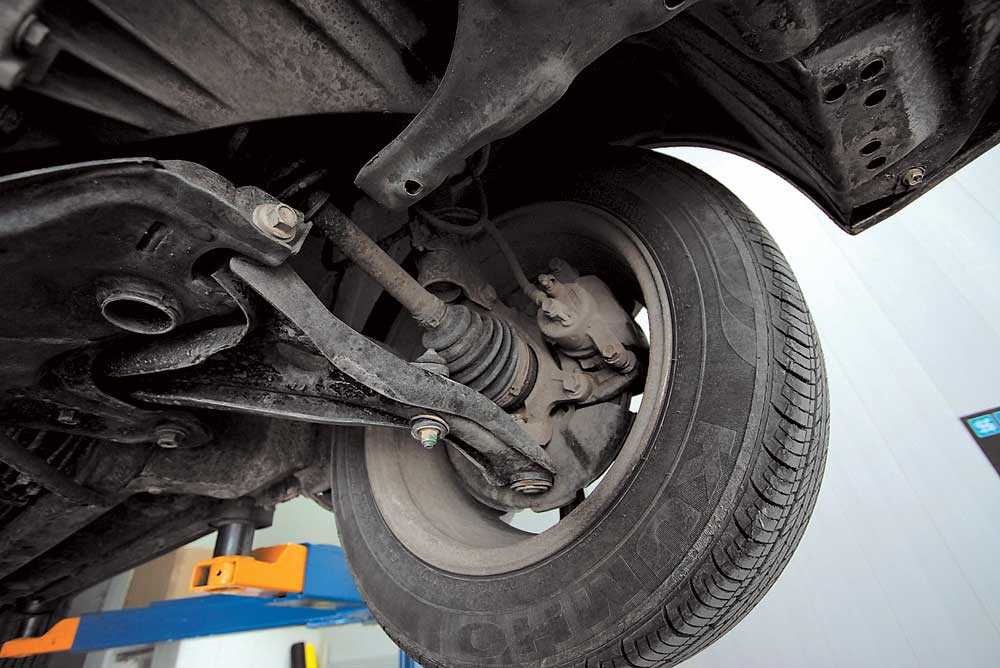

От чего стук в передней подвеске автомобиля при повороте руля в движении
Шасси и рулевой механизм плотно связаны и выполняют единую функцию. Одной команды рейки недостаточно для разворота колес в одну из сторон. Стойки, которые связаны наконечниками и тягами с реечным узлом, должны не только амортизировать, а и поворачиваться вокруг собственной оси. Это стало возможным с внедрением подвижных креплений.
Из-за чего стук
Когда стучит при повороте руля при движении, а на месте посторонних звуков не наблюдается, твердо можно утверждать о проблемах с подвеской. Ее конструкция включает достаточное количество соединений, в которых используются подшипники. Любая опора постепенно выходит из строя, о чем свидетельствует повышенный люфт.
Критический зазор может появиться в следующих узлах подвесочной части:
- Опорный подшипник стойки.
- Шаровая опора.
- Ступичный подшипник.
Как определить постукивание
Вычислить стук в передней подвеске машины при повороте руля можно экспериментальным путем. Работы выполняются как на месте, так и в процессе движения – все зависит от расположения дефектного места:
- Опорный подшипник проверяется путем покачивания кузова в стороны: рука, лежащая на обойме «опорника», не должна ощущать люфтов. Второй способ диагностики: взяться за пружину переднего колеса и попросить помощника покачать руль в стороны – никаких постукиваний быть не должно.
- В выработанной «шаровой» будет слышен металлический цокот при отгибании монтировкой.
- Опора ступицы издает глухой стук при повороте «баранки» на незначительные углы на скорости 50-60 км/ч.
Для сведения
Нередко постукивания возникают из-за изношенных сайлентблоков. Встречаются случаи, когда возникновение металлического звука связано с ослаблением гайки крепления ШРУСов к ступицам. Сам же шарнир стучать не может – он в состоянии издавать только стук. Закрученное с маленьким моментом колесо также нарушает акустический комфорт.
Неопытные владельцы могут спутать симптомы неисправности «рулевой» с вибрациями руля при торможении автомашины. Однако там природа происхождения неполадки вовсе иная. Сильные толчки в «баранке» могут вызывать некачественные шины или дисбаланс в колесе.
Неисправность в системе рычагов
Очень часто проблема заключается в износе сайлентблоков рычагов. В результате их износа система начинает “люфтить” и стучать. Вместе с этим ухудшается управляемость автомобилем, соответственно, безопасность движения сильно снижается. Для выявления неисправностей сайлентблоков вам понадобится домкрат и монтировка.
Как правило, детали изнашиваются равномерно. Поэтому, если вы обнаружили проблемы с одной стороны, наверняка они имеются и с другой стороны в большей или меньше степени. Для устранения проблемы нужно просто заменить сайлентблоки (резинометалличесакие шарниры). На схеме выше изображен рычаг передней подвески с сайлентблоками Лада Веста.
Заменить шарниры можно даже самостоятельно. Для этого прежде всего необходимо демонтировать рычаги. Чтобы вытащить старые шарниры из рычагов и установить новые, понадобится специальное приспособление, предназначенное именно для вашей марки и модели автомобиля.
Стуки при повороте руля в движении
При резком ударе колеса о неровность соединение, утратившее жесткость, засчет зазора издает характерный стук. Устраняется проблема путем поиска неисправной детали, ее замены либо ремонта. Стуки при повороте руля на ходу на неровностях может свидетельствовать о вероятном износе следующих узлов и элементов:
- механизма рулевой рейки
- рулевых тяг
- рулевых наконечников
- креплений корпуса рейки
- шаровых опор
- амортизаторов
- втулок стабилизатора поперечной устойчивости
Для восстановления рулевой рейки с гидроусилителем предусмотрены специальные ремонтные комплекты, которые включают набор уплотнений, сальников и втулок. Качественная переборка и правильно сделанная регулировка узла вернет ему практически первозданное состояние, при адекватной стоимости за работу и запчасти. Многие рейки с электроприводом ввиду сложности их конструкции не подлежат разбору и ремонту. Если диагностирована внутренняя неисправность, этот дорогостоящий узел меняется только в сборе.
Стук при повороте руля влево или вправо в дороге может издавать отходивший свое амортизатор. Эффективность гашения ударов у изношенного или потекшего демпфирующего элемента подвески значительно ниже нормы, и получая нагрузку в результате крена кузова в повороте, на неровностях и ямах такой амортизатор «пробивает». Если на передней подвеске установлены стойки Макферсон, стук в поворотах может издавать и подшипник опорной чашки.
Причиной стука при поворотах руля в движении может стать износ резиновых хомутов и втулок, через которые корпус рейки притягивается к кузову или подрамнику. При этом рейка не зафиксирована жестко, а «болтается» в своих креплениях и стучит при повороте руля вправо или влево, а также при проезде неровностей и ям. То же самое относится к износившимся втулкам СПУ, которые не способны плотно удерживать тягу стабилизатора, вызывая ее перемещения, вибрации и стуки засчет увеличенного свободного хода.
Таблица: характерные неисправности рулевой, симптомы
| Сигналы | Неудачи | Ремонт |
| Утечка масла | Износ уплотнения вала руля или утечка, вызванная поломкой пыльников, протечкой трубки цилиндра,утечка из нагнетательного или выпускного патрубка,недавно установленные сальники рулевой рейки | Рельсы переборки с устранением причины и всех слабых мест, возможно осевая балка |
| Жесткие удары | Износ правой втулки вала рейки, люфт рулевого вала в подшипнике, нарушение угла контакта зубьев рейки и винта, износ подшипников шнека, вертикальный люфт подшипника шнека, износ сайлентблоки крепления рейки к кузову, рейка отвинчивается от кузова, износ центрального зуба вала рейки, шатунных или сухарей шарниров | Переборка перил с устранением причины и всех слабых мест |
| Сильный откат | Износ шарниров рулевой тяги или трещины, нарушение угла контакта зубьев рейки и винта, износ сайлентблоков крепления рейки к кузову, ослабление в карданных валах рулевой колонки вилки рулевой колонки | Переборка перил с устранением причины и всех слабых мест |
| Стук и люфт в рулевом колесе при энергичном раскачивании из стороны в сторону при НЕРАБОТАЮЩЕМ двигателе | Упор катушки на ее ограничителях или чрезмерное растяжение торсиона катушки | Это НЕ неисправность. Диагностика рулевого управления выполняется при работающем двигателе |
| Вес руля при повороте в некоторых постоянных повторяющихся положениях | Закисший коррозией рулевой карданчик | Ремонт карданного подвеса |
| Закусывание руля в одну или обе стороны, особенно «в мороз» | Износ распределителя или корпуса цилиндра в среднем положении | Переборка перил с устранением причины и всех слабых мест |
| Тугой руль в некоторых положениях (крайних) и/или сопутствующий скрип плохой возврат руля | Плотно прилегает стопор крекера, погнут рельс или корпус рельса | Восстановление рейки |
| Руль сильно крутится, при повороте руля слышен шипящий звук под капотом. Рулевое управление становится легче по мере увеличения оборотов двигателя. Руль «танцует» в руках, когда пытаешься его повернуть | Проскальзывание ремня руля при гидроусилителе руля | Замена ремня привода помпы или проверка работы натяжителя. Также рекомендуется проверить, не провернулся ли шкив коленвала на резиновом демпфере |
| Усилие на маховике велико при любых оборотах двигателя и в обоих направлениях | Разрушение резинового кольца плавающей шайбы внутри насоса. Возникает в насосах низкого качества в системах гидроусилителя руля | Разборка насоса, замена кольца |
| Царапающий звук, усиливающийся при повороте маховика на место, появляющийся через некоторое время после запуска насоса. Пена или пузырьки воздуха в бачке при нормальном уровне масла. В некоторых случаях масло вытекает из пробки и/или насос «потеет» со стороны шкива | Утечка воздуха через изношенное уплотнение вала шкива | Замена сальниковой коробки или насоса в сборе |
| Колесо сильно крутится. Звука насоса нет. Нет реакции на газ | Поврежден вал насоса внутри. Или разрушение ротора | Замена насоса |
| Маховик крутится сильно, из помпы слышен вой (зуд). Маховик может стать легче при высоких оборотах двигателя. | Захваты ротора и плоскости сопряжения | Замена насоса, ремонт нецелесообразен |
| Царапающий звук, который становится громче, когда руль поворачивается на место. В бачке ГУР виден бурлящий фонтан, из бачка выбрасывается пена и жидкость. | Проветрите систему гидроусилителя руля | Замена бачка гидроусилителя руля |
- Дом
- Направление
Как выявить стук: экспертные методы
Классический подход к выявлению неисправного узла объяснят в любом автосервисе. Суть его тривиальна: достаточно попросить помощника покачать руль и в этот момент положить руку на вышеупомянутый бином.
Рулевая рейка
Однако в некоторых ситуациях эта технология теряет свою актуальность. В частности, таким образом не получится выявить дефект механизма. Для выявления неисправности в реечной муфте необходимо провести эксперимент:
- Если есть ГУР (гидроусилитель) — появляется стук при повороте руля в машине с выключенным двигателем, а при работающем двигателе стука на месте нет.
- Нет гидроусилителя руля — едешь по участку дороги со сменой направления — при качании руля слева направо слышен стук, но рейка не бьет при поворотах из-за малого износа рабочих поверхностей шестерни в крайних положениях.
Аварийная система
Также можно экспериментально определить, является ли причиной стука узел изгиба рулевой колонки. Достаточно покачать «маховик» вбок, при этом нажимая на него вниз. Звук пропал, проблема в аварийке.
Стойки амортизатора и/или опорные подшипники
Если причина стука кроется в амортизаторах или опорных подшипниках, то будут стуки не только при повороте руля направо/налево, но и при прямолинейном движении. Однако при резких поворотах, особенно на большой скорости, такой стук будет проявляться сильнее, поскольку на амортизаторы и подшипники будут действовать дополнительные нагрузки.

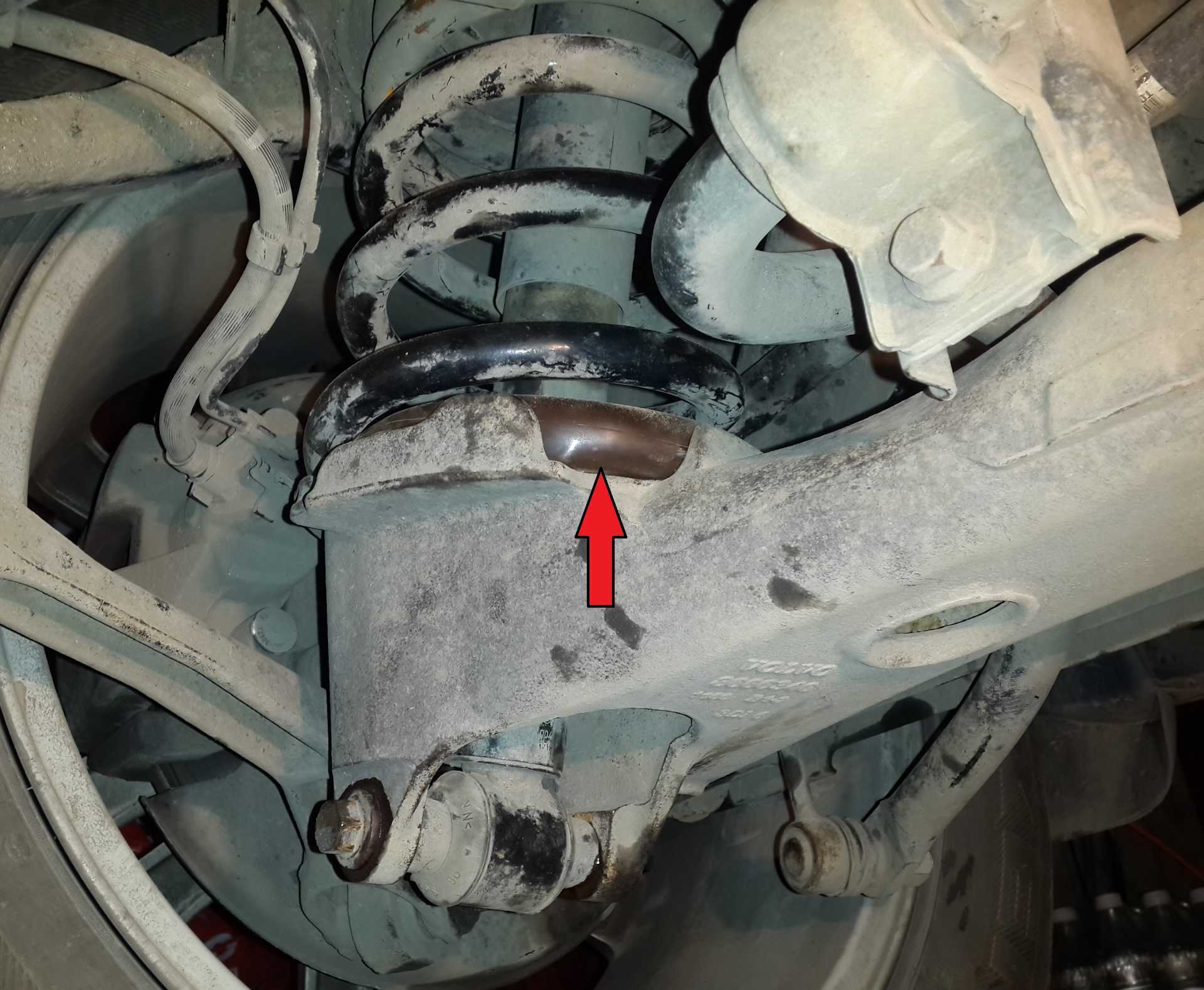

В последнем случае причиной стука может быть лопнувшая пружина амортизатора. Обычно это происходит на ее краях (вверху или внизу). Соответственно, при езде по неровной дороге, а также при крене машины в поворотах, водитель может услышать металлический лязгающий звук. При повороте влево — правая пружина, при повороте вправо — левая пружина.
Проверить амортизаторы и подшипники можно, изучив их на предмет наличия люфта. Для этого нужно демонтировать колесо и пошатать/покрутить амортизаторы и подшипники. В редких случаях причиной стука может стать открученная гайка крепления.
Причины стука при повороте руля
Существует ряд причин, из-за которых при повороте руля слышен стук. Чтобы более точно определить неисправность необходимо определиться с тремя обстоятельствами:
- Тип звука. Он может быть одиночный или повторяющийся, глухой или звонкий (обычно металлический), громкий или тихий.
- Место, из которого исходит звук. Например, в колесе, в подвеске, в руле.
- Обстоятельства возникновения. В частности, при движении, при повороте руля на месте, при вывернутом до упора рулевом колесе, при повороте влево или вправо.
Исходя из таких данным можно ориентироваться на источник стучащего звука.
| Место стука | Причины стука |
|---|---|
| Стук в колесе | Частичный выход из строя шарнира угловых скоростей (порвался пыльник, проблемы с подшипником), шум от рулевых наконечников/рулевых тяг, рулевая рейка при езде по неровной дороге, стойки амортизатора (стучит пружина), стойки стабилизатора |
| Стук рейки | Повреждение вала рейки, повышенный люфт втулки и/или подшипников вала, на машинах с ЭУР механическое повреждение вала двигателя и/или червячного привода, износ в карданчике рулевого вала |
| Стук в руле | Частичный выход из строя рулевой рейки, ржавление приводного вала рейки, у ЭУР износ червячного привода и/или механические проблемы с электродвигателем |
| Положение руля | Причины стука |
| При повороте руля до упора (влево/вправо) | При замене переднего рычага возможно, что рычаг задевает при повороте подрамник. Иногда мастера попросту не до конца затягивают крепежные элементы, которые и скрипят при повороте. |
| При повороте руля на стоящем на месте автомобиле | Неисправная рулевая рейка, крестовина карданчика вала, не затянутые крепежные элементы, рулевые тяги/наконечники |
| При повороте руля в движении машины | Те же причины, что и при стоящей машине, но сюда добавляются проблемы со стойками стабилизатора и стойками амортизатора. |
Далее список причин, по которым возникает стук при повороте в районе колеса, подвески и руля по степени их распространенности.
Анализ типичных жалоб
Изложенный вначале совет, уяснить, когда проявляется постукивание, несколько упрощает поиск причины. Но эта рекомендация дает эффект только при комплексной диагностике. Например, одного факта бряканья на ямах недостаточно, необходимо послушать, что делается при повороте колес и нет ли звуков на месте.
Если тест проведен, пройдитесь по распространенным жалобам.
- Шум появляется только при выкручивании руля. Если в баранку ничего не передается, то детальнее смотрите «шаровую». Возможно она неплотно притянута к поворотному кулаку или рычагу. Например, болты часто забывают затянуть на «сход-развале».
- Стук отдает в рулевое колесо. Это либо рейка, либо карданчик на валу. Если это происходит только на «стиральной доске» и прочих неровностях, осматривайте телескопическое соединение вала управления. Уделите взгляд и реечному механизму – гайки, крепящие его к подрамнику или кузову, бывают ослабшими.
- Бряканье только на прямой, в поворотах тихо. Рейка, карданчик, шаровые опоры.
Причины стука при повороте руля
Существует ряд причин, из-за которых при повороте руля слышен стук. Чтобы более точно определить неисправность необходимо определиться с тремя обстоятельствами:
- Тип звука. Он может быть одиночный или повторяющийся, глухой или звонкий (обычно металлический), громкий или тихий.
- Место, из которого исходит звук. Например, в колесе, в подвеске, в руле.
- Обстоятельства возникновения. В частности, при движении, при повороте руля на месте, при вывернутом до упора рулевом колесе, при повороте влево или вправо.
Исходя из таких данным можно ориентироваться на источник стучащего звука.
| Место стука | Причины стука |
|---|---|
| Стук в колесе | Частичный выход из строя шарнира угловых скоростей (порвался пыльник, проблемы с подшипником), шум от рулевых наконечников/рулевых тяг, рулевая рейка при езде по неровной дороге, стойки амортизатора (стучит пружина), стойки стабилизатора |
| Стук рейки | Повреждение вала рейки, повышенный люфт втулки и/или подшипников вала, на машинах с ЭУР механическое повреждение вала двигателя и/или червячного привода, износ в карданчике рулевого вала |
| Стук в руле | Частичный выход из строя рулевой рейки, ржавление приводного вала рейки, у ЭУР износ червячного привода и/или механические проблемы с электродвигателем |
| Положение руля | Причины стука |
| При повороте руля до упора (влево/вправо) | При замене переднего рычага возможно, что рычаг задевает при повороте подрамник. Иногда мастера попросту не до конца затягивают крепежные элементы, которые и скрипят при повороте. |
| При повороте руля на стоящем на месте автомобиле | Неисправная рулевая рейка, крестовина карданчика вала, не затянутые крепежные элементы, рулевые тяги/наконечники |
| При повороте руля в движении машины | Те же причины, что и при стоящей машине, но сюда добавляются проблемы со стойками стабилизатора и стойками амортизатора. |
Далее список причин, по которым возникает стук при повороте в районе колеса, подвески и руля по степени их распространенности.
Рулевые наконечники и рулевые тяги
Наконечники и тяги из-за естественного износа со временем могут давать люфт и скрипеть и издавать стуки при повороте машины. Для диагностики необходимо поддомкратить машину с той стороны, откуда раздается раздражающий звук и для начала демонтировать колесо. Далее необходимо пошатать тяги и наконечники, проверить наличие в них люфта. Часто бывает, что на наконечнике рвется его пыльник, соответственно, внутрь попадает грязь и влага. Это становится причиной соответствующего стука.
Известны случаи, когда, например, при выполнении операции развала-схождения автолюбитель или мастер забывают закрутить крепежную гайку между рулевой тягой и рулевым наконечником. Соответственно, при повороте руля, как в движении, так и на месте будет слышен громкий металлический стук. Точнее определить можно, если пошатать руками переднее колесо вправо-влево, оно будет болтаться, и издавать аналогичные звуки.
