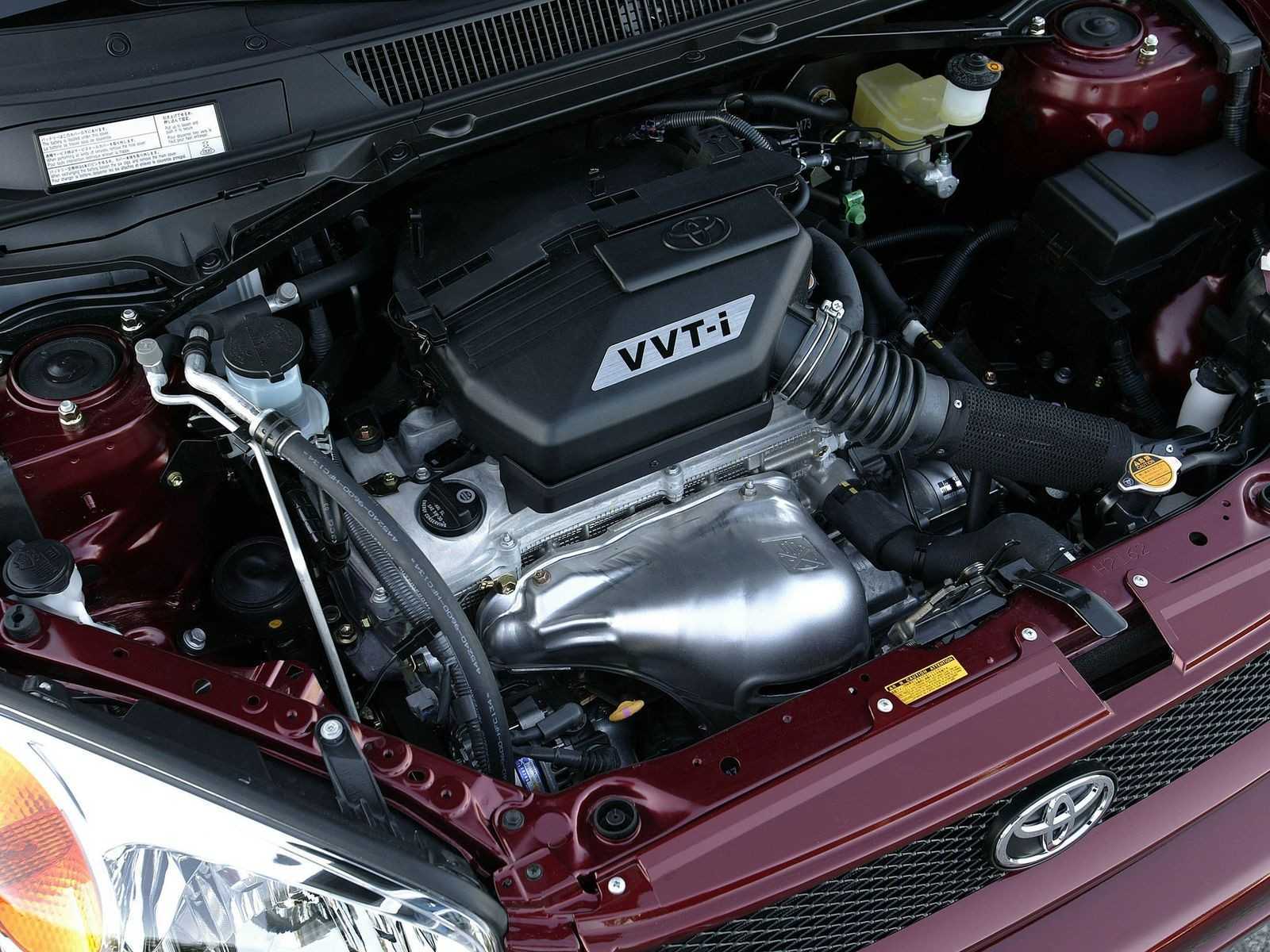

Двигатель toyota 2az fe

Нормальный расход масла в моторе Камри 40 и заправочные объёмы

Заправочные объёмы Тойота Камри 40 указаны в таблице.

Объём двигателя	С учётом маслофильтра, л	Без фильтра, л
2,4	4,3	4,1
3,5	6,1	5,7

Основные признаки и параметры, показывающие плохое состояние моторной смазки:

• Масло негодно, если в нём содержатся залежи грязи, сажи и стружка металла.
• Смазка становится негодной, если она имеет горелый запах и тёмно-коричневый цвет.

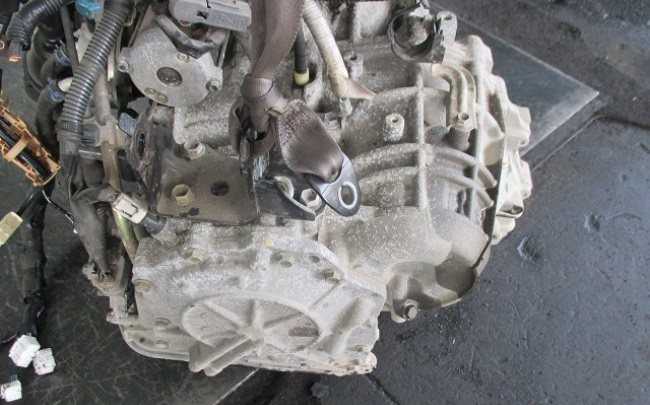

• Коробка передач функционирует нестабильно, при переходе на другую скорость случаются задержки.
• Увеличенное потребление горючего.
• Вибрации и шумы в трансмиссии и моторе, дрожь поступает на руль.
• При нажатии на газ в пол мотор не может развить предельных оборотов.
• Кардинальные изменения восприятия от вождения машиной.
• Непредвидимая частота поломок коробки передач и двигателя внутреннего сгорания.
• Увеличенный расход смазки.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Формула маркировки 2AZ FE

Каждый двигатель имеет название, в которое заложена определённая информация о силовом агрегате. В Японии, в 1987 году была принята новая формула, по которой дают название моторам и в наши дни. Общий вид формулы представлен несколькими символами в виде цифр и латинских букв.

1. На месте первого символа в названии мотора всегда стоит цифра — это порядковый номер семейства.
2. Дальше идут латинские буквы, в количестве двух штук. В этом случае буквы AZ, обозначающие семейство моторов. Где А, это название серии данного семейства. А Z обозначает тип используемого топлива, бензин.
3. Дальнейшие латинские буквы указывают на особенности двигателя, его исполнение. Буква F указывает на стандартную среднюю мощность и использование на моторе системы ГРМ типа ДОНС. Е — означает устройство впрыска топлива, здесь это распределённый впрыск, управляемый электроникой.

Собрав воедино все данные о рассматриваемом ДВС получим бензиновый мотор серии А, семейства АЗ, имеющий стандартную мощность и распределённый впрыск, который управляется электроникой.

Признаки и причины исчезновения

Признаков и причин, по которым нет компрессии в одном, двух или сразу всех цилиндрах, на самом деле не так мало. Поэтому для пользователей нашего ресурса были собраны материалы, которые могут помочь определить снижение уровня давления в системе.

Признаки

Если в прогорает уплотнительная прокладка, сразу же нарушается герметичность самого цилиндра. Это можно увидеть, если выхлопные газы начнут прорываться через образовавшуюся щель. В этот момент происходит залегание колец, что влечет за собой повышенный расход моторной жидкости и бензина. Кроме того, в отдельных случаях мощность мотора может повышаться, а из выхлопной трубы будет идти дымный выхлоп.

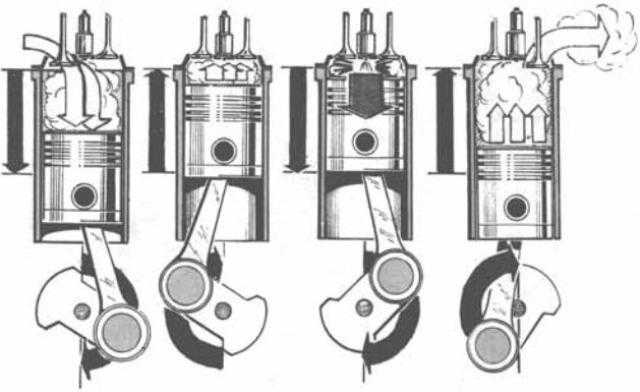

Схема работы цилиндров

Если в вашем автомобиле пропала компрессия во всех цилиндрах одновременно или в каком-то одном из них, то признаки могут быть следующие:

• мотор стал на порядок труднее заводиться;
• двигатель работает нестабильно, как на холостом ходу, так и во время езды на передаче, на всех оборотах;
• вы заметили, что ваш «железный конь» стал потреблять гораздо больше топлива;
• в работе цилиндров также начались неполадки;
• если ваша машина оснащена дизельным ДВС, то во время работы мотора вы услышите частые хлопки;
• повышается давление в патрубках охладительной системы.

Причины

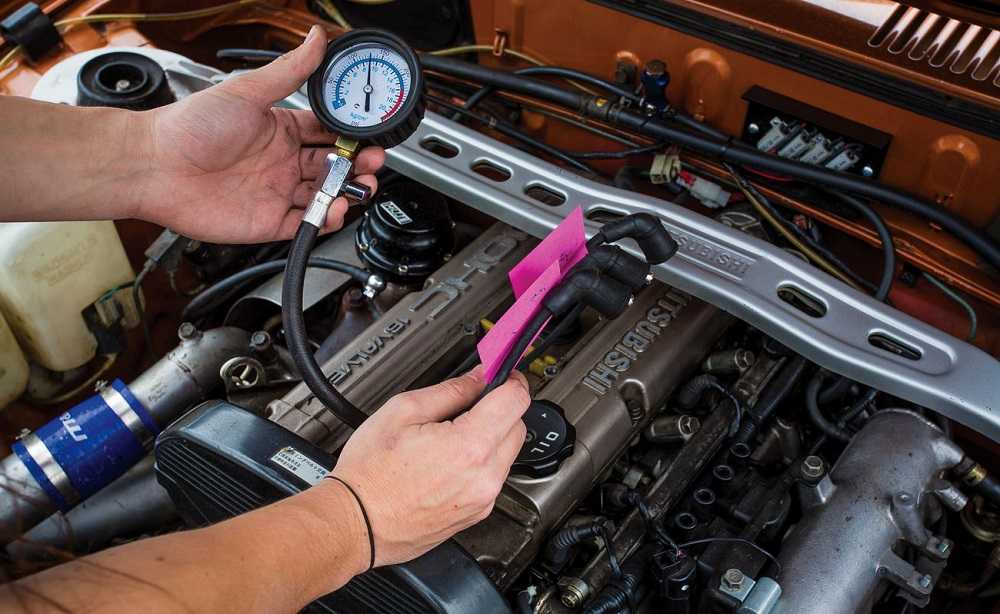

Проверка при помощи компрессометра

Каковы же могут быть причины? Их очень много, но мы рассмотрим все:

• в устройстве выпускного клапана возникли трещинки, как правило, это вызвано износом мотора;
• выпускной клапан очень плохо прилегает, что влечет за собой утечку через место соприкосновения клапана с «седлом»;
• само «седло» клапана полностью разрушено или на нем имеются механические повреждения;
• прогорела уплотнительная прокладка ГБЦ. Это могло случиться из-за ее износа. Кроме того, причиной износа прокладки может стать попадание загрязнений на контактные поверхности прокладки. Также она может прогореть в результате перегрева мотора, что впоследствии приведет к появлению трещин на блоке или деформации ГБЦ или самого блока;
• вследствие перегрева двигателя может возникнуть задир цилиндра;
• в вашем двигателе износилась цилиндропоршневая группа;
• межкольцевые перемычки поршня вышли из строя, то есть разрушились;
• кроме того, причиной, по которой в одном или двух цилиндрах нет компрессии, может быть выход из строя впускного клапана;
• в одном или нескольких цилиндрах или на самих поршнях образовалась трещина;
• на сальниках и уплотнительных поршневых кольцах появился нагар, который снижает давление в системе;
• возникли сбои или неполадки в работе системы газораспределения;
• обрыв цепи или ремешка газораспределительного механизма. Если во время движения на автомобиле оборвался , то это вполне может стать причиной того, что погнулись клапана;
• клапан перестал закрываться или при его закрытии есть большой зазор. Если зазор слишком большой, то клапана, скорей всего, открывается недостаточно, причиной чему может стать некорректная регулировка или износ элементов. Кроме того, если в один или несколько цилиндров поступает недостаточно воздуха, под крышкой клапанов вы услышите стук.

Нагар внутри двигателя

Индикаторы давления в цилиндрах

Прежде всего, необходимо понять, что такое сжатие и почему оно возбуждает владельцев автомобилей «Нивы». Под этим термином понимается давление в цилиндре, когда оно измеряется манометром на оборотах двигателя. Нигде в технической документации, прилагаемой к автомобилю, вы не найдете концепции сжатия, хотя многие автомобилисты и автомеханики ими управляют.

Но среди технических параметров авто легко обнаружить такой параметр, как коэффициент сжатия. Что касается обычного ВАЗ 21213, а для Chevrolet Niva его значение одно и то же и равно 9.3. Причина в том, что все эти машины имеют один и тот же двигатель. модернизированный 2106 с усиленным коленчатым валом и увеличенным диаметром поршня до 82 мм.

Соотношение сжатия и сжатия представляет собой два разных показателя, практически не связанных друг с другом. Последнее не изменяется и не зависит от степени износа силового агрегата. Он показывает, насколько воздушно-топливная смесь сжимается, подается в цилиндр, когда поршень перемещается в верхнюю мертвую точку. Коэффициент сжатия рассчитывается как отношение общего объема цилиндра к значению камеры сгорания, где горючая смесь сжимается и мигает.

Как выполняется раскоксовка

Закоксовка колец является наиболее частой и вероятной причиной того, почему в цилиндрах наблюдаются разные показатели компрессии. И любой автомобилист должен знать, как подобная проблема решается своими руками.

Допустим, вы заметили падение компрессии. Залили в цилиндр масло, сделали повторные замеры и увидели, что компрессия поднялась. Вывод очевидный: кольца сломались, либо залегли.

Для качественной раскоксовки предварительно подготовьте специальную жидкость для промывки. Её можно купить в любом магазине автомобильной химии.

Альтернативный вариант — это самодельная промывочная жидкость, которая состоит из керосина и ацетона, смешанных в равных пропорциях.

Подготовив промывочный состав, действуйте по инструкции:

• прогрейте двигатель до рабочей температуры;
• открутите и снимите все свечи зажигания;
• установите все имеющиеся поршни в ряд, используя ключ для проворачивания коленвала, а также пруты одинаковой длины;
• с помощью шприца залейте во все цилиндры указанное производителем количество омывающей жидкости;
• обычно требуется по 50-70 мл;
• накройте отверстия свечей тряпками и оставьте в таком состоянии на 10-14 часов;
• периодически шевелите ваши поршни, слегка прокручивая коленвал в разные направления;
• продуйте цилиндры, прокрутите коленвал стартером, что позволит избавиться от остатков жидкости;
• верните свечи на место;
• запустите двигатель;
• дайте мотору некоторое время поработать на холостых оборотах (5-8 минут);
• отправляйтесь на трассу, чтобы дать мотору большую нагрузку для удаления оставшегося нагара.

Запуск двигателя может происходить с затруднениями. А после пуска из выхлопной трубы наверняка будет выходить густой чёрный дым.

Это признаки того, что вы всё делаете правильно и способ действительно работает.

Завершив поездку, ещё раз проверьте показатели компрессии. В том случае, если параметры нормализуются во всех цилиндрах и станут примерно одинаковыми, с разницей не более 1 единицы, тогда остаётся лишь поменять масло.

Если проблемный цилиндр стал лучше, но показатели всё равно неудовлетворительные, повторите промывку. Но жидкость заливайте уже только в этот цилиндр.

Таким образом удаётся устранить проблему закоксовки и залегания колец. Но всё равно ещё придётся определить, почему это залегание произошло.

К сожалению, когда раскоксовка нужного эффекта не даёт, единственный вариант — это сложные ремонтные работы. При этом предстоит снять ГБЦ, заменить прокладку или другие компоненты блока, включая поршни и всё те же повреждённые кольца.

Кто сталкивался с такой проблемой? В чём была причина? Как её удалось решить? Своими силами или с помощью автосервиса?

Недостатки двигателей

Большинство автовладельцев, которые сталкивались с работой мотора 2AZ-FE отмечают быстрый перегрев аппарата в процессе длительных поездок. Данный агрегат не предназначен для длительной езды на высоких оборотах. Еще одним значительным минусом механизма водители называют дорогостоящее обслуживание и ремонт (например, при залегании колец необходима полная замена всех цилиндров). Слабой надежностью также отличается впускной коллектор из пластика.

Одним из самых важных недостатков данного агрегата является отсутствие ремонтных параметров. Такая ситуация приводит к тому, что при амортизации отдельных деталей мотора (зачастую из-за длительной эксплуатации или использования некачественного топлива) необходима полная замена агрегата. Это обусловлено тем, что тонкостенный цилиндрический блок не предназначен для применения ремонтных составляющих. Чтобы избежать этой проблемы, многие водители применяют контрактные двигатели.

Что использовать для замеров и как это сделать

В случае разной компрессии в цилиндрах автомобильного двигателя потребуется провести те или иные ремонтные работы. Но для начала нужно сделать сами замеры. Практика показывает, что сделать это довольно просто. Каждый автомобилист может справиться с такой задачей своими руками.

Единственное условие — это наличие компрессометра. Приобрести такой инструмент можно практически в любом специализированном магазине. А цена не настолько высокая, чтобы отказаться от столь полезного приспособления в своём гараже.

Фактически компрессометр представляет собой манометр, который дополнен обратным клапаном и удлинителем. Часто в комплектацию входят насадки для работы разных моторов.

Ещё для работы нужен свечной ключ. Лучше всего заручиться поддержкой напарника, поскольку в 2 руки выполнить процедуру проблематично.

Суть замеров компрессии заключается в следующем:

• прогреть двигатель до достижения его нормальной рабочей температуры;
• сбросить давление в топливной рампе;
• для этого нужно снять предохранитель топливного насоса, потом запустить ещё раз мотор для выработки горючего, оставшегося в рампе;
• снять наконечники свечей и модуля зажигания;
• выкрутить все свечи;
• вставить измерительный прибор в отверстие для свечей;
• попросить помощника полностью выжать педаль газа;
• включить стартер;
• провернуть коленвал не менее, чем на 2 оборота;
• следить за параметрами компрессометра.

За счёт выжатой педали газа обеспечивается максимальная подача воздуха в цилиндры. Это позволяет получить более точные данные по замерам.

Запишите полученные результаты, сбросьте показания на приборе и повторите процедуру на следующем цилиндре.

Когда вы сделаете измерения по всем цилиндрам вашего двигателя, сравните полученные данные. В том случае, если разница в значениях не превышает 1 единицу, можно спокойно продолжать эксплуатацию автомобиля. Если же значения сильно отличаются, тогда следующая важнейшая задача — это установление причины.

5 ZIC X7 5W-40

Лучшая цена

Страна: Южная Корея

Средняя цена: 1130 руб.

Рейтинг (2019): 4.6

Высококачественное моторное масло ZIC X7 5W-40, в основе которого собственная разработка компании в виде синтетики YUBASE, станет лучшим вариантом защиты для большинства современных двигателей, в том числе и для мотора Toyota Camry. Лучшие эксплуатационные характеристики смазке ZIC X7 5W-40 обеспечивает высокоэффективный набор присадок, в числе которых есть и температурные стабилизаторы. Они придают маслу повышенную устойчивость к выгоранию, в результате чего смазка демонстрирует оптимальную функциональность даже при минимальных температурах (до -30°С).

Отличительной особенностью моторного масла ZIC X7 5W-40 является способность сохранять на поверхности деталей тончайшую защитную пленку даже во время неработающего двигателя автомобиля, благодаря чему все важные узлы получают своевременную смазку. Данное масло обеспечивает двигателю лучший уход и продлевает его срок службы независимо от климатических условий, стиля вождения, состояния дорожного покрытия и пр. Мотор автомобиля будет всегда оставаться в идеальной чистоте благодаря отличным диспергирующим свойствам этой смазки. Помимо прочего, заливая масло ZIC X7 5W-40 в Тойоту Камри, обеспечивается снижение выбросов вредных веществ в атмосферу. Высокую экологичность смазочного продукта обеспечивает соответствие присадочных компонентов Low SAPS.

Особенности конструкции

Несмотря на недоработки, двигатель 2AZ FE по большей части имеет оригинальную конструкцию:

• блок цилиндров – чугунные гильзы, не просто вплавлены в алюминиевое тело блока, но и имеют высокую адгезию за счет неровной поверхности (ласточкин хвост);
• коленвал – стальная поковка на 5 опорах с 8 противовесами, ось смещена на 10 мм относительно цилиндров для снижения износа, полимерные шестерни для привода балансирных валов закреплены на нем неподвижно;
• поршни – имеют умеренно облегченную юбку с пластиковым покрытием, пальцы плавающего типа;
• система охлаждения блока – благодаря проставке? циркуляция ОЖ смещается в верхнюю часть цилиндра;
• ГБЦ – впускные порты расположены ближе к вертикали, крышка создана из алюмо-магниевого сплава;
• VVTi – только на впускном распредвалу, изменение фазы в пределах 50 градусов;
• регулировка тепловых зазоров клапанов – толкатели без шайб;
• навесное оборудование – маслонасос внутри картера, трохоидный тип;
• охлаждение поршней – форсунки в блоке;
• расположение коллекторов – впереди выпускной тракт, сзади впускной ресивер;
• впрыск – распределенный, летом секвентальный, зимой попарный, возможен синхронизированный и одновременный всеми форсунками сразу в зависимости от прошивки ЭБУ.

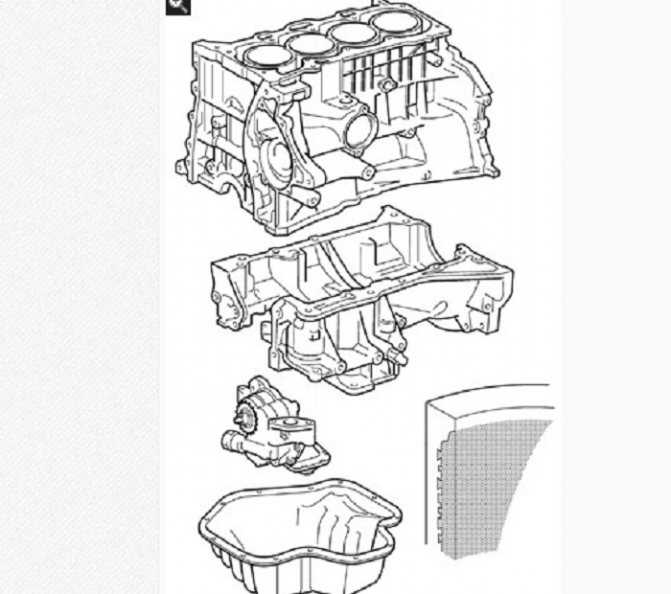

Блок цилиндров

Коленвал

Охлаждение 2AZ FE

Конструкция ГБЦ

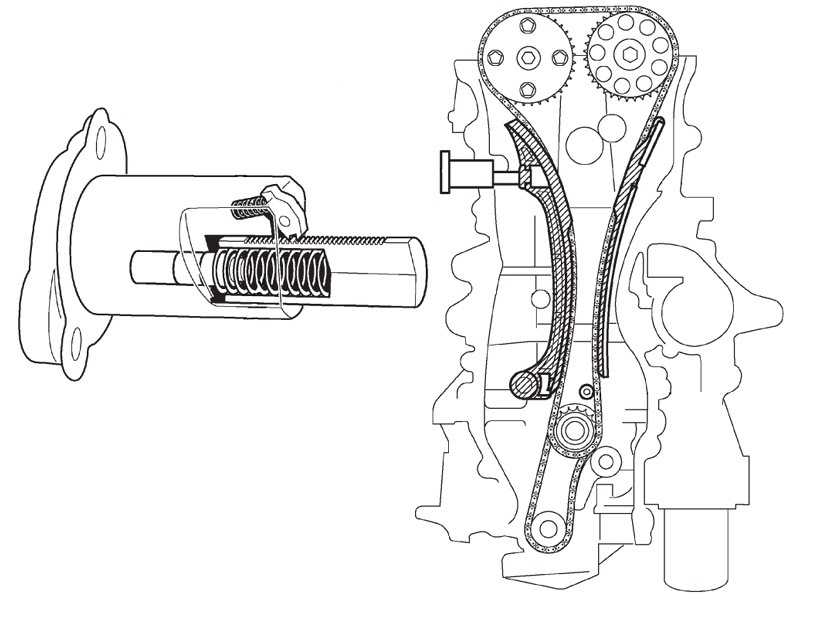

Схема привода ГРМ

Что делать, если в двигателе нет компрессии или компрессия низкая

Вполне очевидно, что снижение компрессии указывает на необходимость ремонта силового агрегата, что предполагает разборку и дефектовку ДВС. Только после указанных процедур можно получить представление о том, в каком состоянии находится ЦПГ и ГРМ, а также другие элементы и узлы двигателя.

Однако бывает и так, что причину снижения компрессии можно устранить, не разбирая мотор. Речь идет об удалении кокса, нагара и отложений. Такое решение позволяет очистить камеру сгорания, вернуть подвижность поршневым кольцам, убрать нагар с клапанов и добиться их плотного прилегания.

Чтобы точнее определить, насколько серьезна проблема, причем без разборки ДВС, нужно для начала залить 7-8 «кубиков» моторного масла в проблемные цилиндры. Затем компрессию нужно замерить повторно.

Если заливка масла не изменила ситуацию, тогда вероятны проблемы, связанные с клапанами. Если же компрессия после заливки масла увеличилась, тогда стоит искать проблему в износе элементов ЦПГ. Так вот, в этом случае кольца могли залечь, а раскоксовка поршневых колец в некоторых случаях может исправить ситуацию.

Сразу отметим, что данный способ не обязательно поможет, однако попробовать стоит, тем более от владельца не потребуется значительных финансовых вложений.

• Если коротко, чтобы раскоксовать мотор, нужно приобрести специальную жидкость-очиститель.
• Далее нужно выкрутить свечи зажигания и залить 30-40 грамм в каждое свечное отверстие.
• Затем свечи не закручиваются (можно закрыть отверстия чистой ветошью), а сам автомобиль следует оставить в гараже на 10-12 часов.
• Спустя указанное время потребуется прокрутить двигатель стартером с выкрученными свечами. Далее свечи зажигания очищают и устанавливают на место.

Обратите внимание, после заливки раскоксовки сразу вкручивать свечи и пытаться заводить двигатель нельзя! В этом случае остатки жидкости в камере сгорания могут стать причиной гидроудара. После того, как двигатель завелся, мотор нужно немного прогреть, после чего потребуется выехать на трассу

Затем машину разгоняют до 110-130 км/ч, после чего на высоких оборотах с высокой скоростью нужно проехать 25-30 км

После того, как двигатель завелся, мотор нужно немного прогреть, после чего потребуется выехать на трассу. Затем машину разгоняют до 110-130 км/ч, после чего на высоких оборотах с высокой скоростью нужно проехать 25-30 км.

По окончании необходимо повторить замеры компрессии. Если ничего не изменилось, тогда раскосовка колец не помогла или проблема заключается в сильно изношенных деталях. В этом случае двигатель нужно только ремонтировать.

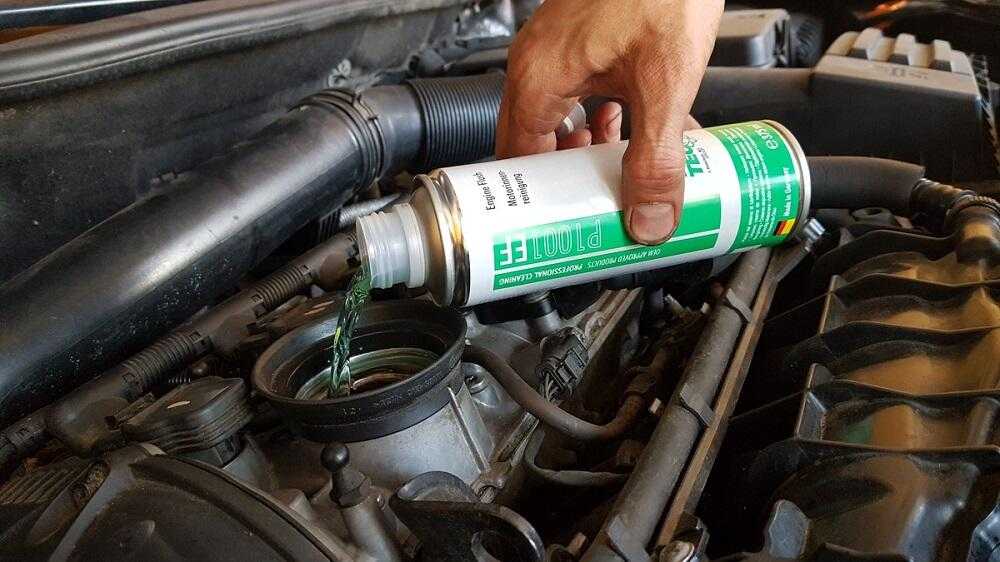

Также добавим, что некоторые автовладельцы стремятся избежать ремонта ДВС и активно используют различные присадки для восстановления компрессии

Важно понимать, что на практике такие решения могут помочь в отдельных случаях, однако убрать задиры и «сгладить» другие дефекты попросту неспособны.. Фактически, подобные составы также являются средствами раскоксовки, однако цена может существенно отличаться в большую сторону от более доступных аналогов

Еще некоторые присадки для восстановления компрессии двигателя могут в дальнейшем усложнить неизбежный ремонт силового агрегата в том случае, если состав позиционируется как ревитализант металла, то есть имеет свойство формировать на изношенных поверхностях так называемый защитный и восстанавливающий слой

Фактически, подобные составы также являются средствами раскоксовки, однако цена может существенно отличаться в большую сторону от более доступных аналогов. Еще некоторые присадки для восстановления компрессии двигателя могут в дальнейшем усложнить неизбежный ремонт силового агрегата в том случае, если состав позиционируется как ревитализант металла, то есть имеет свойство формировать на изношенных поверхностях так называемый защитный и восстанавливающий слой.

Почему в одном цилиндре падает компрессия

Для примера, на автомобилях линейки ВАЗ компрессия составляет около 11-13 кгс/см2. Но порой случается так, что показатели в одном из рабочих цилиндров сильно падают. Иногда значения достигают 3-4 единиц. Разумеется, подобная ситуация не является нормой. Нужно срочно установить причину, а затем попытаться её устранить. Своими силами, либо с помощью специалистов, это уже вопрос вторичный.

Потенциальные причины того, почему в цилиндрах двигателя наблюдается разная компрессия, довольно разнообразные. Как и последствия таких изменений.

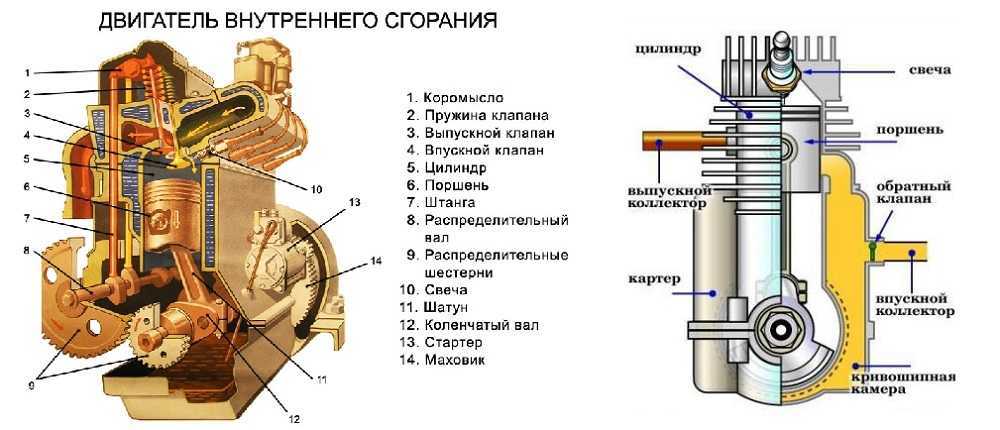

Общее устройство двигателя внутреннего сгорания на автомобиле

Снижение показателей обычно вызвано одним из следующих факторов.

1. Компрессионные кольца. Одни из самых главных компонентов в системе. Ведь их задача — это обеспечение герметичности между поршнем и цилиндром. В том случае, когда кольца деформируются или залегают, через них проходят рабочие газы, проникая в подпоршневое пространства. Отсюда и падение ниже нормы компрессии.
2. Клапаны двигателя. Ещё одна вероятная причина того, почему в цилиндрах мотора авто компрессия оказывается разная, заключается в клапанах. Через них осуществляется впуск компонентов горючей смеси, а также последующий отвод отработанных газов. При сжатии клапаны закрываются, что создаёт герметичность внутри камеры сгорания. Но случается так, что на клапанах подгорает кромка тарелки и седло, либо нарушается тепловой зазор. В итоге клапан немного поджимается. Герметичность нарушена. Следовательно, и компрессия меняется.
3. Поршни. На практике давление, то есть компрессия, в цилиндрах ДВС редко падает именно из-за поршней. Но и такое возможно. Из-за изменений процессов горения топливовоздушной смеси, днище поршней прогорает. Как правило, основная причина — это нарушенный угол зажигания. Поскольку поршень прогорает, то и необходимой герметичности не будет.
4. ГБЦ. Она же головка блока. Редко непосредственно в камере сгорания могут образоваться трещины и повреждения, отражающиеся на компрессии. Ещё головка блока может спровоцировать снижение давление в цилиндре, если произошёл перегрев и головку повело. Изменённая геометрия не позволяет головке плотно прилегать к прокладке. Не исключено, что при замене прокладки ГБЦ болты были затянуты не до конца, и это стало причиной нарушения компрессии.
5. Прокладка ГБЦ. Перегрев и внутренние дефекты также могут стать основной причиной пробоя прокладки. Как результат, один из цилиндров соединяется с каналом охлаждающей системы или системы смазки двигателя другим рабочим цилиндром. В такой ситуации наблюдается существенное падение компрессии одновременно в 2 цилиндрах.

Заметив подобный симптом, нужно сразу же приступать к замерам компрессии. Ведь игнорирование проблемы способно привести к серьёзным последствиям. Вплоть до полного отказа двигателя и необходимости в проведении срочного, а также дорогостоящего капитального ремонта ДВС.

Характеристики двигателя Тойота 2AZ

Производство	Toyota Motor Manufacturing Kentucky, Inc. Kamigo Plant Shimoyama Plant
Марка двигателя	Toyota 2AZ
Годы выпуска	2000-наши дни
Материал блока цилиндров	алюминий
Система питания	инжектор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	96
Диаметр цилиндра, мм	88.5
Степень сжатия	9.6 9.8 11 12.5 (см. описание)
Объем двигателя, куб.см	2362
Мощность двигателя, л.с./об.мин	149/6000 160/5600 162/5600 170/6000 (см. описание)
Крутящий момент, Нм/об.мин	187/4400 218/3800 220/4000 224/4000 (см. описание)
Топливо	95
Экологические нормы	Евро 5
Вес двигателя, кг	138
Расход топлива, л/100 км (для RAV4 XA20) — город — трасса — смешан.	13.0 8.6 10.8
Расход масла, гр./1000 км	до 1000
Масло в двигатель	5W-30 10W-30
Сколько масла в двигателе	4.3 (2AZ-FE) 3.8 (2AZ-FSE)
Замена масла проводится, км	10000 (лучше 5000)
Рабочая температура двигателя, град.	~95
Ресурс двигателя, тыс. км — по данным завода — на практике	н.д. 300+
Тюнинг — потенциал — без потери ресурса	400+ н.д.
Двигатель устанавливался	Toyota Camry Solara Toyota Ipsum Toyota Alphard Toyota Blade Toyota Mark X Zio Toyota Sai Lexus HS 250h Scion tC Scion xB Pontiac Vibe

Особенности конструкции

Несмотря на недоработки, двигатель 2AZ FE по большей части имеет оригинальную конструкцию:

• блок цилиндров – чугунные гильзы, не просто вплавлены в алюминиевое тело блока, но и имеют высокую адгезию за счет неровной поверхности (ласточкин хвост);
• коленвал – стальная поковка на 5 опорах с 8 противовесами, ось смещена на 10 мм относительно цилиндров для снижения износа, полимерные шестерни для привода балансирных валов закреплены на нем неподвижно;
• поршни – имеют умеренно облегченную юбку с покрытием, пальцы плавающего типа;
• ГБЦ – впускные порты расположены ближе к вертикали, крышка создана из алюмо-магниевого сплава;
• VVTi – только на впускном распредвалу, изменение фазы в пределах 50 градусов;
• регулировка тепловых зазоров клапанов – толкатели без шайб;
• навесное оборудование – маслонасос внутри картера, трохоидный тип;
• охлаждение поршней – форсунки в блоке;
• расположение коллекторов – впереди выпускной тракт, сзади впускной ресивер;

Популярные двигатели Toyota 2.4 литра

Самый популярный двигатель Toyota объемом 2.4 литра, является 2AZ-FE и с этим трудно не согласиться. Он устанавливался на такие модели автомобилей как: Highlander XU20, Camry XV30, XV40 и Toyota RAV4 XA30.

Силовой агрегат имеет алюминиевый блок цилиндров с тонкостенными чугунными гильзами, алюминиевую головку с двумя распредвалами (DOHC) и 16-клапанным ГРМ (четыре клапана на цилиндр), электронную систему управления дроссельной заслонкой ETCS-i, фазовозвращатели на впускных клапанах (VVT-i), распределенный впрыск Sequential MPFI, систему прямого зажигания Direct Ignition с одной катушкой на каждую свечу. Коленчатый вал изготовлен из кованой стали, имеет восемь противововесов и пять точек опоры. Также мотор оснащается двумя балансировочными валами, устанавливаемыми в картере и предназначенными для снижения уровня вибраций.

Новый двигатель 2 AZ-FE Toyota Camry 40

Теперь рассмотрим 2AZ-FSE — бензиновый двигатель объемом 2.4 литра и мощностью 163 л.с. Который устанавливался на Toyota Avensis с 2002 по 2010 год. Мотор оснащали фирменной системой прямого впрыска D4 и фазорегулятором VVT-i на впуске. Рассмотрим расход топлива на примере Toyota Avensis 2008 года выпуска:

Город	13.5 литра
Трасса	7.2 литра
Смешанный	9.5 литра

И третьи двигатель объемом 2.4 литра который мы рассмотрим в этой статье: 2AZ-FXE.  Выпускается он с 2000 года на японском заводе концерна и ставится на одни из самых массовых гибридных моделей компании: Camry, Estima и Alphard. На китайском рынке предлагают свой собственный вариант этого мотора с индексом 3AZ-FXE.

Его главным преимуществом, является сравнительно не большой расход топлива. Например, Lexus HS 250h 2014 года с автоматической коробкой переключения передач имеет расход топлива 8,0 литров по городу.

Отличия двигателей 2AZ-FSE, 2AZ-FXE

В процессе выпуска мотор 1AZ-FE подвергался модернизации. В результате увидели свет такие модели, как 2AZ-FSE и 2AZ-FXE.

2AZ-FSE является аналогом базовой модели. Основные отличия заключаются в измененной системе питания (непосредственный впрыск топлива) и повышении степени сжатия до 11. При этом мощность мотора снизилась до 163 л. с. Отмечается, что эта модификация 2AZ-FE имела много слабых мест. Особенно много нареканий со стороны автовладельцев вызывали ТНВД и VVT-i. В то же время отмечается надежность системы охлаждения – двигатель никогда не перегревается. Кроме этого подчеркивается долговечность работы агрегата при его своевременном и качественном обслуживании.

2AZ-FSE

Двигатель устанавливался только на автомобиль Toyota Avensis. Выпуск агрегата производился с 2003 по 2009 год.

Двигатель 2AZ-FXE проектировался для гибридных автомобилей. Отличается усовершенствованными распредвалами и конструкцией поршней. Мощность мотора составляет 130 и 150 л. с, но степень сжатия поднята до 12, 5.

2AZ-FXE

Устанавливался на автомобили Toyota:

• Estima XP30 (2001-2005);
• Alphard AH10 (2005-2008);
• Camry XV40 (2006-2011);
• Estima XR50 (2006-н. вр);
• Alphard AH20 (2008-2015);
• Sai K10 (2009-2017);
• Camry XV50 (2011-2017).

С 2009 года по настоящее время 2AZ-FXE встречается под капотом Lexus HS 250h F10.

Для этого мотора характерен пониженный расход топлива. Например, для Лексуса с АКПП он составляет 6,7 литра по трассе. В городском режиме эксплуатации чуть выше – 6,9.

Основные причины появления сообщения об ошибке двигателя

Появление сообщения об ошибке двигателя может быть в результате программного сбоя в работе бортового компьютера. В такой ситуации после компьютерной диагностики и удаления ошибок (можно отключением клемм АКБ на время более 15 минут) сообщение пропадает. Но такие случаи единичны. Как правило, сообщение об ошибке появляется ввиду следующих технических причин:

• выход из строя предохранителей и реле, обслуживающих блок управления двигателя;
• неисправность электропроводки, разъемов, контактных зон в результате процессов коррозии, температурных и механических воздействий;
• отказ датчиков, исполнительных устройств двигателя;
• износ топливной, газораспределительной систем, систем подачи воздуха (подсос), зажигания (свечи);
• программные и технические сбои блока управления двигателя;
• износ механических узлов двигателя;
• потеря связи по CAN-шине.

Тюнинг мотора

Запас прочности ДВС позволяет производить форсировать его мощность до 300 л. с. но при выполнении тюнинга есть множество камней преткновения. Во-первых, увеличение мощности существенно снизит ресурс двигателя. Во-вторых, все работы достаточно сложные и дорогостоящие, требуют высокой квалификации мастера.

Определенную сложность представляет выбор типа тюнинга. По имеющимся сведениям, чип-тюнинг двигателю сделать практически невозможно. Доработка впускного коллектора и выпускного тракта потребует дополнительной установки тюнингового контроллера.

Одноразовый блок цилиндров не позволяет сделать механический тюнинг в виду невозможности его расточки и несменяемости гильз. Здесь же уместно отметить, что распредвалы, ШПГ и маховик заменить так же не удастся.

Несмотря на сложности, любителям тюнинга падать духом не стоит. Для форсирования 2AZ-FE в продаже имеются турбо киты на базе T04E – готовое решение вопроса.

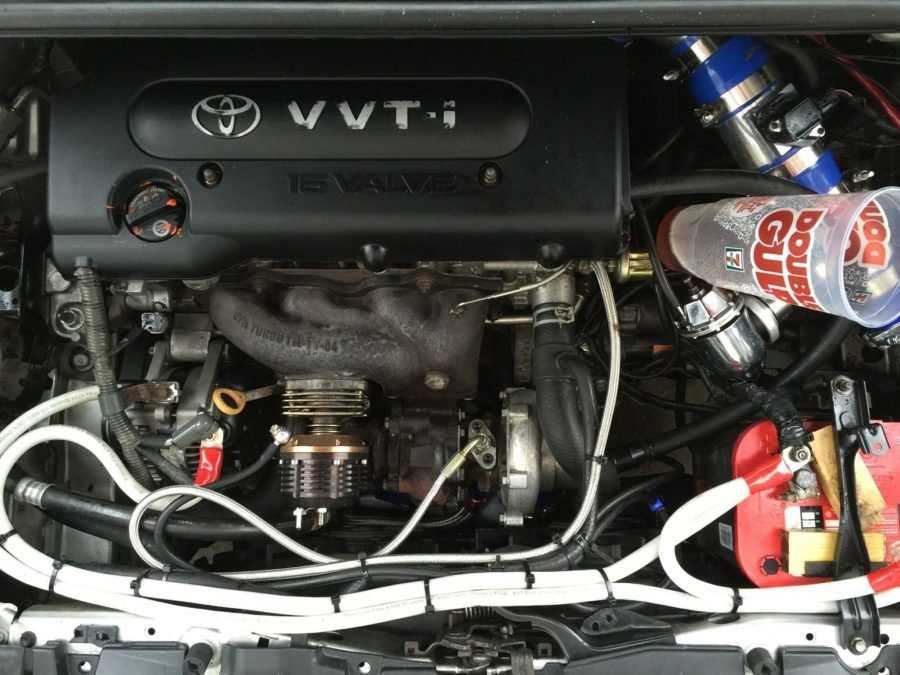

Тюнингованный 2AZ-FE

Кит нужно приобретать вместе с интеркуллером, коллектором, пайпами, форсунками, насосом и прочим оборудованием. Дополнительно нужно заменить штатную прокладку ГБЦ на прокладку увеличенной толщины.

Таким образом, вопрос ездить с двигателем мощностью 170 л. сил долго и без проблем, или иметь под капотом 300 л. с, но на непродолжительное время – решать автовладельцу.

5 Роснефть Magnum Maxtec 5W-30

Лучшее ценовое предложение

Страна: Россия

Средняя цена: 1000 руб.

Рейтинг (2019): 4.3

Для двигателя Тойота Камри, прошедшего не одну сотню тысяч километров, с целью сохранения эффективности и улучшения его работы (а также и оптимизации затрат) лучшим выбором станет полусинтетическая моторная смазка Magnum Maxtec 5W-30. Это масло способно полностью очистить все основные узлы от нагара и прочих шлаковых отложений, благодаря чему некоторым владельцам удается продлить эксплуатационный ресурс силового агрегата. Стабильность показателей вязкости в температурном диапазоне от -25 до 40 °C позволяет использовать этот смазочный продукт в течение всего года, и даже в сильные морозы запуск двигателя не вызовет особых затруднений.

Представленное моторное масло обладает лучшей сопротивляемостью к выгоранию, что очень актуально для автомобилей Toyota Camry, двигатель которых имеет определенный износ. Начавшийся «жор» может быть остановлен переходом на Magnum Maxtec 5W-30. Также смазка от Роснефти способна защитить цилиндро-поршневой участок мотора от чрезмерных сажевых отложений, и тем самым оптимизировать работу ДВС. Перед использованием следует учитывать, что в соответствии с классификацией по API это моторное масло подойдет для автомобилей, выпущенных до 2006 года.

Ремонт и обслуживание

Обслуживание силового агрегата Тойота 2AZ-FE заключается в своевременной замене расходных материалов.

Регулировка клапанов на 2AZ — операция не простая. Не в каждом сервисе возьмутся за такую работу, а где это сделают правильно, попросят не маленькую сумму. Поэтому владельцы данной процедурой часто пренебрегают.

При появлении излишней вибрации и нарушении плавности работы мотора 2AZ-FE потребуется проверить состояние балансировочных валов. Они расположены в картере двигателя.

Ремонт двигателя серии 2AZ-FE требует значительных денежных вложений. При наблюдении износа отдельных элементов мотора, капиталка двигателя заключается в полной замене силового агрегата. Многие автовладельцы решают проблему путём приобретения контрактного мотора 2AZ-FE.

Замена цепи ГРМ

Замена цепи ГРМ на силовом агрегате 2AZ-FE осуществляется по мере износа основных элементов, входящих в газораспределительный механизм. Стоимость оригинального ремонтного комплекта очень высокая, поэтому рациональней использовать аналоговые варианты. Их цена может составлять от 3500 до 10000 рублей. Выпускаются японской фирмой OSK. Также потребуется приобрести моторное масло, масляный фильтр и герметик. Приобретение указанных материалов обойдется в три тысячи рублей. При выполнении замены цепи ГРМ в сервисных центрах, стоимость работы составит порядка 12000 рублей.

При замене цепи ГРМ требуется сопоставить все метки, предусмотренные в моторе 2AZ-FE. С их помощью выставляются следующие элементы по отношению друг к другу:

• шкив коленвала с нулевой отметкой на лобовой части;
• звездочки распределительного вала с крышкой подшипников распредвала;
• звездочки впускного и выпускного распределительного вала.

Плюсы и минусы

Помимо того, что при обрыве и перескакивании цепи ГРМ поршень гнет клапана, существует еще один неприятный момент эксплуатации. Во время торможения движком внутри впускного коллектора образуется вакуум, и в картера засасываются пары смазки, повышается ее расход.

Впускной коллектор

К остальным минусам мотора и его модификаций можно отнести:

• блок абсолютно не ремонтопригоден, его невозможно ни расточить, ни загильзовать;
• резьба внутри блока для крепежных болтов ГБЦ то вытягивается, то срезается начисто;
• при залегании колец поршней возможно заклинивание без возможности восстановления;
• приводные шестерни балансирных валов обладают низким ресурсом, так как сделаны из полимера;
• ресурс пластиковой крыльчатки помпы максимум 60 000 км;
• слабая обгонная муфта шкива генератора требует замены каждые 100 тысяч пробега.
