Ваз 2104 замена датчика скорости

Что дает чип-тюнинг?

Модель тольяттинского (ВАЗ 2107) – пользуется популярностью, несмотря на большое количество современных автомобилей данного класса. Это объясняется невысокой ценой авто, дешевизной и простотой ремонта и обслуживания, высокой надежностью. Характеристики двигателя аналогичны другим отечественным моделям, поэтому чип-тюнинг мало отличается от процесса тюнинга других моделей ВАЗ или ГАЗ.

Динамические характеристики и расход бензина на «классических» моделях ВАЗ всегда были на невысоком уровне. Множество владельцев инжекторных «семерок» стремятся подкорректировать мощность, «прожорливость» и другие показатели при помощи чип-тюнинга.

Зачастую перепрошивка блока управления – необходимая процедура для стандартной ВАЗ 2107. Программный чип-тюнинг улучшает основные характеристики авто и нормализует работу ЭБУ двигателя, после чего инжектор начинает работать значительно лучше. Процедура не только снижает расход и улучшает динамику, но и продлевает срок службы инжекторов и поршневой группы двигателя.

Важно: чип-тюнинг ЭБУ ВАЗ 2107 можно проводить лишь на полностью исправном двигателе, прошедшем обстоятельный технический осмотр с использованием специальных измерительных приборов и оборудования

Диагностика повреждений

Как понять, что требуется замена, проверка или ремонт инжектора? Даже без датчиков можно понять, что требуется ремонт элементов топливной системы, если имеются 1 из 2 главных признаков в моделях 2107, 21074:

1. Нестабильная работа двигателя. Иногда он может глохнуть или плохо заводится.
2. Куда менее очевидный признак — потеря мощности. Этот эффект заметен, если вы в основном ездите на средней скорости, но на большой он сильно ощутим.
3. Последний признак фиксируется только датчиками — повышается давление внутри системы.

Причина таких сбоев — засорение форсунок, даже диагностика не нужна.
Чистка помогает восстановить прежнюю работоспособность движка. Если неполадка после чистки не была устранена, стоит проверить трубки и форсунки на наличие повреждений или пробоев. В таких случаях ремонт лучше не начинать, а попросту заменить поврежденные детали на новые.

Иногда самостоятельно невозможно определить, где повреждение, и вот только тогда пригодится диагностика в сервисных центрах. Засор может стать причиной довольно серьезной поломки инжектора ВАЗ 2107, а также разрыва каналов. Давление, которое возникает внутри системы, может с легкостью привести в негодность самые хрупкие детали. Тут уже своими руками не получится исправить ситуацию, даже если под рукой есть полная схема автомобиля. Вывод один — нужно уделять чистке инжекторов много времени и внимания и выполнять ее регулярно.

Блок предохранителей ВАЗ 2104 2105

Где расположен монтажный блок предохранителей ВАЗ: 2104, 2105 (карбюратор, инжектор)

Монтажный блок расположен в моторном отсеке с правой стороны и закреплен на щите передка. Монтажный блок сверху закрыт крышкой, на которой нанесены символы назначения реле, номера предохранителей и защищаемые ими цепи. Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.

F1	10	Задние фонари (сеет заднего хода). Электродвигатель отопителя Контрольная лампа и реле обогрева заднего стекла (обмотка)
F2	10	Электродвигатели стеклоочистителя и насоса омывателя ветрового стекла. Реле очистителя ветрового стекла
F3	10	Резервный
F4	10	Резервный
F5	20	Элемент обогрева заднего стекла и реле включения обогрева (контакты)
F6	10	Прикуриватель. Штепсельная розетка переносной лампы
F7	20	Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентиля тора системы охлаждения двигателя и реле включения электродвигателя (контакты)
F8	10	Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
F9	7.5	Регулятор напряжения генератора (на автомобилях с генератором Г-222)
F10	10	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле-прерыватель указателей поворота. Сигнализатор указателей поворота Тахометр Указатель уровня топлива. Указатель температуры охлаждающей жидкости. Вольтметр. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива и включения стояночного тормоза. Сигнальные лампы аварийного падения давления масла и недостаточного уровня тормозной жидкости. Контрольная лампа включения стояночного тормоза. Контрольная лампа прикрытия воздушной заслонки карбюратора (для карбюраторного двигателя). Термовыключатель электровенти-лятора. Система управления пневмоклапаном карбюратора Обмотка возбуждения генератора (генератор 37.3701)
F11	10	Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова
F12	10	Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем сеете)
F13	10	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
F14	10	Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа Контрольная лампа включения габаритного света
F15	10	Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика
F16	10	Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем сеете)
F17	10	Левая фара (ближний свет)

Схема соединений монтажного блока:

P1 — реле включения обогрева заднего стекла; P2 — реле включения очистителей и омывателей фар; PЗ — реле включения звуковых сигналов; P4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; P5 — реле включения дальнего света фар; P6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

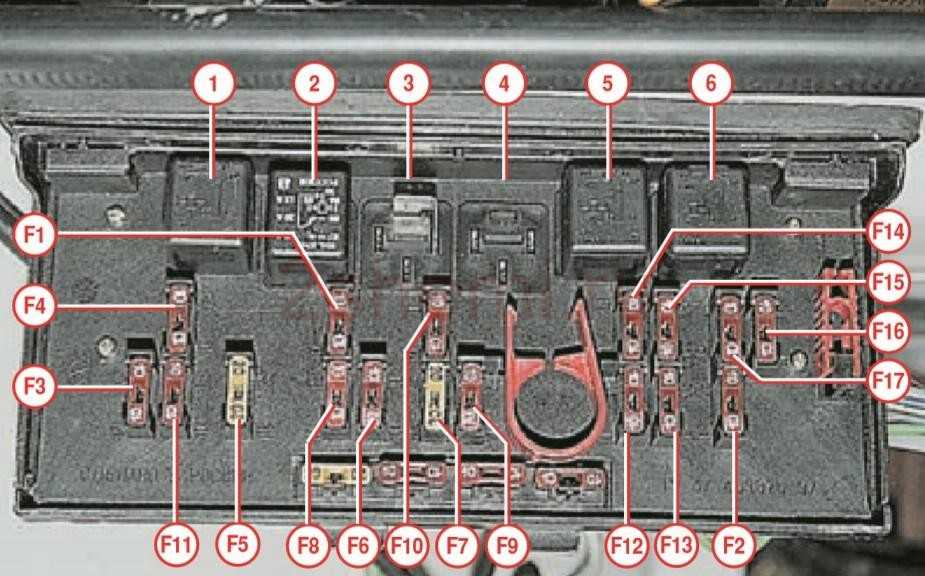

Расположение реле и предохранителей в монтажном блоке: 1 — реле включения обогрева заднего стекла; 2 — место для установки реле включения очистителей и омывателей фар (реле устанавливают на часть выпускаемых автомобилей); 3 — монтажная перемычка на месте реле включения звуковых сигналов (в вариантном исполнении устанавливают реле); 4 — монтажная перемычка на месте реле включения электродвигателя вентилятора си стемы охлаждения (в вариантном исполнении устанавливают реле); 5 — реле включения дальнего света фар; 6 — реле включения ближнего света фар;

F1-F17 — плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. выше).

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от перегрузки контакты выключателей. Для замены штыревых предохранителей и реле в монтажном блоке предусмотрены специальные пластмассовые пинцеты.

Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал).

Цвет корпуса предохранителя и его соответствие номиналу 20А — Желтый 15А — Голубой 10А — Красный

7,5А — Коричневый

Как самостоятельно осуществить диагностику блока?

На первый взгляд может показаться, что диагностика ЭБУ — это сложная задача, с которой справится далеко не каждый. Действительно, произвести проверку своего блока не так просто, но имея теоретические знания, их вполне можно применить на практике.

Необходимые инструменты и оборудование

Чтобы проверить работоспособность модуля самому, нужно будет выполнить ряд действий для подключения к ЭБУ.

Для выполнения проверки вам потребуются следующие устройства и элементы:

1. Осциллограф. Понятное дело, что такое устройство есть не у каждого автолюбителя, поэтому если у вас его нет, то можно использовать компьютер с заранее установленным на него необходимым диагностическим софтом.
2. Кабель для подключения к устройству. Вам нужно выбрать адаптер, который поддерживает протокол KWP2000.
3. Программное обеспечение. Найти диагностический софт сегодня — не проблема. Для этого достаточно промониторить сеть и найти программу, которая подойдет для вашего транспортного средства. Программа подбирается с учетом авто, поскольку на разных машинах ставятся разные блоки управления.

Алгоритм действий

Процедура диагностики электронной системы управления рассмотрена ниже на примере модуля Бош М 7.9.7. Эта модель блока управления является одной из наиболее распространенных не только в отечественных машинах ВАЗ, но и на авто зарубежного производства. Также нужно отметить, что процесс проверки описан на примере использования программного обеспечения KWP-D.

Итак, как проверить ЭБУ в домашних условиях:

В первую очередь используемый адаптер необходимо соединить с компьютером или ноутбуком, а также самим контроллером ЭСУД. Для этого один конец кабеля подключите к выходу на блоке, а второй — к USB-выходу на компьютере.
Далее, вам необходимо повернуть ключ в замке зажигания машины, но при этом двигатель запускать не нужно. Включив зажигание, на компьютере можно запустить диагностическую утилиту.
Выполнив эти действия, на экране компьютера должно выскочить окно с сообщением, которое подтверждает успешное начало диагностики неисправностей в работе контроллера. Если по каким-то причинам сообщение не появилось, нужно удостовериться в том, что компьютер успешно подключился к контроллеру

Проверьте качество подключения и соединения кабеля с блоком и ноутбуком.
Затем на дисплее ноутбука должна быть выведена таблица, где будут указаны основные технические характеристики и параметры работы транспортного средства.
На следующем этапе вам необходимо обратить внимание на раздел DTC (в разных программах он может называться по-разному). В этом разделе будут представлены все неисправности, с которыми работает силовой агрегат

Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр. Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто.
В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео в домашних условиях — канал АВТО РЕЗ).

Но такой вариант проверки наиболее актуален, если компьютер видит блок. Если же у вас возникли проблемы с подключением к нему, то вам потребуется электрическая схема устройства, а также мультиметр. Сам тестер или мультиметр можно купить в любом тематическом магазине, а электросхема контроллера ЭСУД должна быть в сервисном мануале. Саму схему нужно наиболее внимательно изучить, это потребуется для проверки.

В том случае, если контроллер ЭСУД будет указывать на определенный блок, а не демонстрировать беспорядочные данные, то в соответствии со схемой его нужно найти и прозвонить. Если точной информации нет, то единственным выходом будет диагностика всей системы, как мы уже сказали выше, одной из основных неисправностей считаются пробои.

После того, как пробой будет найден, необходимо произвести проверку сопротивления и точно выявить, в каком месте зафиксирован кабель. Вам нужно будет припаять соответствующий новый провод параллельно старому, если причина кроется в пробое, то эти действия позволят устранить неисправность. Во всех других случаях проблему смогут решить только квалифицированные специалисты.

Проверяем ЭБУ своими руками

Современный автомобиль – это отчасти компьютер на колесах, или, точнее, компьютер, который контролирует движение колес. Большинство механических частей автомобиля уже давно заменены и, если они останутся, полностью и полностью контролируются «электронным мозгом». Конечно, управлять компьютеризированным автомобилем намного проще, и дизайнеры думают в первую очередь о безопасности таких автомобилей.

Однако какой бы совершенной ни была конструкция электронных блоков управления (ЭБУ), они все равно могут выйти из строя. Ситуация не из самых приятных, и в силу сложности устройства о самостоятельном ремонте говорить не приходится (хотя такие умельцы есть). В сегодняшней статье мы поговорим о том, какие неисправности могут возникнуть с ЭБУ, чем они могут быть вызваны и как их правильно диагностировать.

Проверка модуля и регулировка зажигания ВАЗ 2107 (инжектор)

Модуль зажигания ВАЗ 2107 (инжектор) – это агрегат, неисправности которого диагностировать довольно сложно

На проблемы в работе модуля обращают внимание только после появления серьезных неисправностей в работе двигателя. Если двигатель не запускается, стоит попробовать отрегулировать зажигание. Если двигатель работает неравномерно, может потребоваться серьезная проверка работоспособности модуля зажигания ВАЗ 2107

Если двигатель работает неравномерно, может потребоваться серьезная проверка работоспособности модуля зажигания ВАЗ 2107.

Зажигание – это электронная система, которая преобразует низкое напряжение электрической системы автомобиля в высокое напряжение и подает последнее на электроды свечи зажигания.

Проверка элементов системы зажигания

Скачки двигателя, особенно под дождем, являются результатом нарушения изоляции высоковольтных кабелей. Изоляция проводов не должна иметь трещин и повреждений. Проверить изоляцию на наличие повреждений можно с помощью провода, подключенного к «массе». Если провести им по изоляции при работающем двигателе, на участках с поврежденной изоляцией будет наблюдаться искра. Еще один явный признак плохой изоляции – очевидное поражение электрическим током при прикосновении к высоковольтным проводам при работающем двигателе.

Обрыв жилы высоковольтного провода легко определить с помощью омметра. Сопротивление должно быть в пределах 3-10 кОм. Разброс индикаторов между проводами не должен быть более 1-2 кОм.

Признаки поломки

При включении зажигания загорается световой индикатор неисправности ЭБУ, который должен погаснуть после запуска двигателя. Горящая лампочка – первый признак проблем с системой зажигания. Другими предпосылками для диагностики модуля зажигания являются колебания оборотов двигателя и проблемы с запуском. Причиной таких сбоев могут быть неисправные высоковольтные кабели или свечи зажигания, поэтому перед запуском диагностики зажигания ВАЗ 2107 (инжектор) необходимо убедиться в их исправности. Пропуски зажигания в цилиндрах часто возникают из-за проблем со сжатием или повреждения прокладки впускного коллектора. Это необходимо учитывать при поиске причин отказа двигателя.

Подготовка к диагностике зажигания

Для проверки состояния элементов системы зажигания и модуля в целом вам понадобится мультиметр – прибор, предназначенный для измерения электрических характеристик системы (сопротивления, напряжения, тока). Его можно использовать для определения напряжения, подаваемого модулем на катушку зажигания, состояния катушки и причин потери тока в цепи. Для удобства использования модуль зажигания можно вынуть наружу.

Снятие модуля зажигания Ваз 2107

1. Снимите корпус воздушного фильтра.

2. Отсоедините отрицательную клемму от аккумуляторной батареи.
3. Отсоедините высоковольтные кабели от крышки модуля зажигания.
4. Откручиваем три гайки крепления модуля зажигания ВАЗ 2107 и отсоединяем его от кронштейна.

Проверка катушки зажигания

Катушка проверяется по двум показателям: наличие короткого замыкания и обрыва. Перед диагностикой отключите катушку зажигания. Далее один зонд прибора подключается к центральному контакту катушки, второй – к корпусу (земле). Если дисплей показывает сопротивление до бесконечности, короткого замыкания нет.

Первичная обмотка катушки на обрыв цепи происходит иначе. Щупы прибора необходимо подключить к левому и правому контактам. Сопротивление между ними должно быть в пределах 3-3,5 Ом.

Если значения сопротивления первичной обмотки не соответствуют норме или в катушке произошло короткое замыкание на корпус, ее необходимо заменить.

Регулировка зажигания

Замена форсунки ВАЗ 2107 не требует регулировки угла опережения зажигания. Электронный блок управления использует датчик для самостоятельного определения оптимального момента зажигания. Участие автовладельца в наладке работы ограничивается синхронизацией двигателя с помощью меток.

Чтобы проверить работоспособность ЭБУ и работоспособность датчиков, необходимо подключить компьютер со специализированным программным обеспечением. Таким образом можно определить причину большинства неисправностей в электронной системе зажигания.

Также стоит самостоятельно проверить работу датчика положения дроссельной заслонки. При закрытой дроссельной заслонке напряжение на датчике не должно быть больше 0,55 вольт, при полностью открытом – 4,5 вольта. Измерения производить вольтметром при включенном зажигании.

Изменение калибровок ПО (ЭСУД доработка)

ЭСУД доработка

Данный вид регулировки инжектора предполагает внесение изменений в некоторые заводские настройки для оптимизации ПО с целью улучшения технических характеристик ДВС. При этом владельцы машин, на которых было установлено некорректно работающее программное обеспечение, отмечают снижение потребления топливной смеси до указанных производителем значений. Если программное обеспечение работает корректно – расход топлива остается на прежнем уровне. Специалисты отмечают тот факт, что ЭСУД доработка не уменьшает срок эксплуатации двигателя, однако качество топлива, используемого после регулировки, должно быть на высоком уровне.

Расшифровка кодов

Далее мы рассмотрим наиболее распространенные коды, встречаемые во время диагностики бортовых компьютеров автомобилей ВАЗ 2114. Разумеется, бортовые компьютеры — это тоже электроника, и она может давать определенные сбои, такова уж специфика ее работы. Однако зачастую коды неисправностей, выводимые бортовым компьютером, все-таки соответствуют действительности.

Описание ошибки

Рассматривать все коды без исключения мы не будем, но специально для наших читателей мы отобрали ошибки, которые встречаются при диагностике ВАЗов чаще всего.

Рекомендуем: Замена ремня генератора Chery Amulet, Tiggo, Kimo

Вашему вниманию были представлены наиболее распространенные комбинации кодов, встречающихся при диагностике автомобилей ВАЗ.

Город	Название компании	Адрес	Номер телефона	Цена
Москва	Север Моторс	Ул. Дубнинская, 83	+7	2500 руб.
Серебряный слон	Ул. Пяловская, 7	+7	3500 руб.
Санкт-Петербург	Автомагия	Ул. Учительская, 23	+7	2000 руб.
ClinliCar	Большой Сампсониевский пр., 61к2	+7	3000 руб.

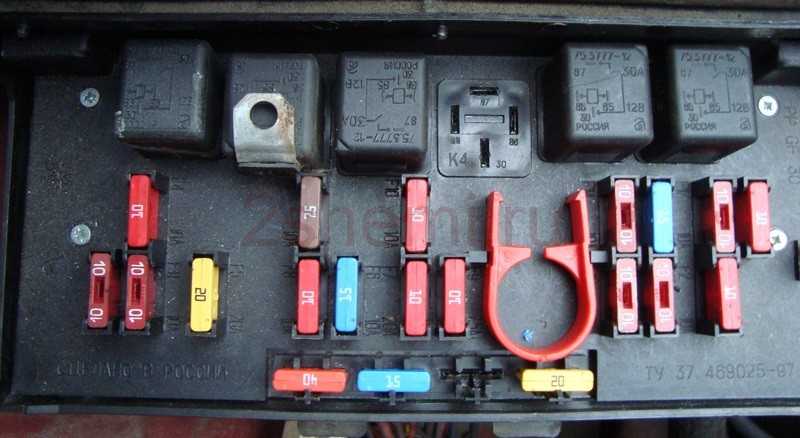

Блок предохранителей и реле ВАЗ-2104

На более новых “семерках” установлен блок с 17 предохранителями и 6 реле. Предохранители ВАЗ 2107 на “новом” блоке защищают такие электроцепи и приборы:

1. Лампы заднего ходы, вентилятор отопителя, контрольная лампа и реле обогревателя заднего стекла, двигатель заднего дворника и заднего насоса омывателя.
2. Электромотор передних дворников.
3. Резервное гнездо.
4. Резервное гнездо.
5. Питание электрообогрева заднего стекла.
6. Часы, прикуриватель, питание розетки “переноски”.
7. Сигнал и вентилятор радиатора.
8. Лампы указателя поворотов в режиме “аварийки”.
9. “Противотуманки” и реле, регулирующее напряжение бортовой сети.
10. Лампы панели приборов.
11. Лампы стоп-сигнала.
12. Правая фара дальнего света.
13. Левая фара дальнего света, контрольная лампа дальнего света.
14. Габаритные огни (задний правый, передний левый), освещение номера и подкапотного пространства.
15. Габаритные огни (задний левый, передний правый), лампы освещения “бардачка” и прикуривателя.
16. Ближний свет (правая лампа).
17. Ближний свет (левая лампа).

Реле блока выполняют такие функции:

1. Реле обогрева заднего стекла.
2. Реле очистителя и омывателя фар.
3. Реле сигнала.
4. Реле электровентилятора системы охлаждения.
5. Реле дальнего света.
6. Реле ближнего света.

Как отремонтировать адсорбер и клапан

Сразу стоит отметить, что и адсорбер и клапан в большинстве случаев ремонту не подлежат, соответственно, их нужно заменить на аналогичные новые узлы. Однако что касается адсорбера, то в некоторых случаях со временем в его корпусе выгнивает поролон, из-за чего уголь, находящийся в нем, забивает трубопроводы и электромагнитный клапан системы EVAP. Гниение поролона происходит по банальным причинам — от старости, постоянных перепадов температур, воздействия влаги. Можно попытаться заменить поролоновый сепаратор адсорбера. Однако это можно сделать не со всеми агрегатами, некоторые из них являются неразборными.

Если проржавел или прогнил корпус адсорбера (обычно также от старости, перепада температур, постоянного воздействия влаги), то его можно попытаться отреставрировать, однако лучше не испытывать судьбу, и заменить его на новый.

Аналогичные рассуждения справедливы и для электромагнитного клапана системы улавливания паров бензина. Большинство этих агрегатов являются неразборными. То есть, электромагнитная катушка запаяна в его корпус, и при выходе ее из строя (пробой изоляции или разрыв обмотки) заменить ее на новую не получится. Аналогично и с возвратной пружиной. Если она ослабла со временем, то можно попытаться заменить ее на новую, однако сделать это получается не всегда. Но несмотря на это, все же лучше выполнить подробную диагностику адсорбера и его клапана с тем, чтобы избежать дорогостоящих покупок и ремонтов.

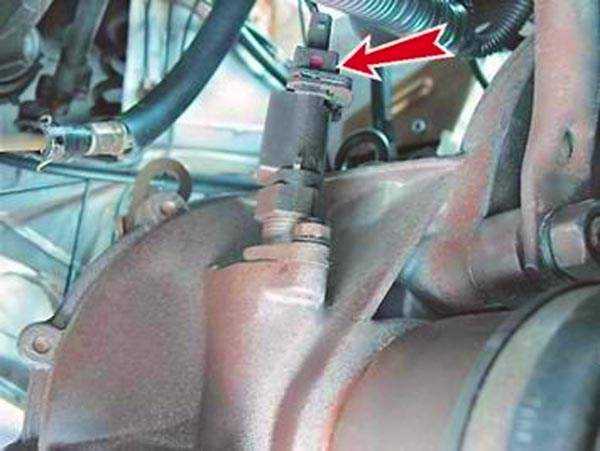

Датчик положения коленвала на автомобилях ВАЗ 7 серии предназначается для синхронизации процесса впрыска топлива с системой зажигания. Поломка этой детали приводит к нестабильной работе двигателя и неполному сгоранию, а значит и к переливу топлива. Двигатель не выходит на полные обороты или не заводится совсем. В статье рассказывается о причинах неисправности этого узла, его конструкции, способах проверке, а также о процессе снятия с двигателя.

Реле на блоке предохранителей

Реле блока предохранителей и реле ВАЗ 2107 расположены в одном блоке с предохранителями. Их назначение:

1. Реле стеклообогревателя заднего.
2. Реле омывайки и фароочистителя.
3. Питание сигнала звукового.
4. Реле электровентилятора системы охлаждения (до 2000 г. в.).
5. Реле дальнего освещения.
6. Реле ближнего освещения.

Проверка исправности реле может быть проведена с помощью мультиметра. Для этого необходимо произвести прозвонку обмотки якоря. Ее сопротивление обычно находится в пределах от 50 до 200 Ом. Надежнее произвести пробное подключение обмотки к напряжению бортовой сети автомобиля. Для этого реле необходимо демонтировать из блока реле и предохранителей. Если один вывод обмотки подключить к плюсовой клемме аккумуляторной батареи, а другой — к отрицательной, должен быть слышим характерный щелчок сработавшего реле. Основные причины неисправности реле:

• подгорание контактов;
• обрыв или перегорание обмотки реле;
• залипание контактов.

Схема электрообеспечения

Это основные составные элементы системы электрообеспечения ВАЗ-2104.

Полная ее схема представлена ниже:

1	Блок-фары (включает в себя лампы ближнего и дальнего света, передние габариты)	40	Выключатели плафонов (в дверных стойках)
2	Боковые поворотники (расположены на крыльях)	41	Внутренний плафон кузова
3	АКБ	42	Выключатель с-мы обогрева заднего стекла с контрольной лампочкой
4	Реле стартера	43	Контролька ручника
5	Электропневматический клапан карбюратора (холостого хода)	44	Контролька включения задних ПТФ
6	Датчик ВМТ первого цилиндра	45	Контролька уровня тормозной жидкости
7	Cтартер	46	Переключатель с-мы омыва и очистки заднего стекла
8	Микровыключатель карбюратора	47	Выключатель аварийной сигнализации
9	Электрические двигатели очистителей фар	48	Реле-прерыватель контрольки ручника
10	Генератор	49	Переключатель поворотников
11	Звуковые сигналы	50	Переключатель света головных фар
12	Свечи;	51	Выключатель звукового сигнала
13	Лампа подкапотного пространства	52	Выключатель с-мы омыва и очистки стекла и фар
14	Датчик температуры ОЖ	53	Блок контрольных ламп
15	Датчик лампы давления масла	54	Переключатель с-мы омыва и очистки стекла и фар
16	Распределитель-прерыватель	55	Замок зажигания
17	Двигатель системы омыва лобового стекла	56	Выключатель регулятор освещения панели приборов
18	Катушка	57	Выключатель ПТФ в задних блок-фарах
19	Датчик уровня тормозной жидкости	58	Указатель температуры ОЖ
20	Электродвигатели системы омыва фар	59	Приборная доска
21	Блок управления пневматическим клапаном	60	Контролька давления масла
22	Диагностическая колодка	61	Указатель уровня бензина с контролькой резерва
23	Реле системы очистки стекла	62	Контролька заряда АКБ
24	Реле-прерывателя поворотников и аварийки;	63	Вольтметр
25	Двигатель системы очистки стекол;	64	Спидометр
26	Розетка для подключения переносной лампы;	65	Контролька габаритных огней
27	Выключатель стоп-сигнала	66	Контролька поворотников
28	Двигатель с-мы обогрева салона	67	Контролька дальнего света
29	Резистор двигателя с-мы отопления	68	Лампочка освещения приборной доски
30	Выключатель контрольной лампы ручника	69	Переключатель двигателя с-мы вентиляции и обогрева
31	Выключатель освещения при движении задним ходом	70	Двигатель с-мы омыва заднего стекла
32	Монтажный блок	71	Задние блок-фонари
33	Реле включения ближнего света	72	Фонари освещения номерной площадки
34	Реле включения дальнего света	73	Нагревательный элемент заднего стекла
35	Перемычка (вместо реле звуковых сигналов)	74	Двигатель очистителя заднего стекла
36	Реле включения системы омыва и очистки фар	75	Плафон багажного отсека
37	Реле включения системы обогрева заднего стекла	76	Датчик уровня и резерва бензина
38	Лампочка бардачка	77	Реле зажигания
39	Прикуриватель

Отметим, что данной системой электрооборудования изначально оснащались только экспортные модели ВАЗ-2104. Штатным оно стало для последующей модификации универсала – 21043.

Для сравнения ниже представлена схема электрооборудования ВАЗ-2105, которая являлась штатной для первых моделей универсала:

По схеме видно, что первые универсалы не оснащались системой обогрева и очистки заднего стекла, омывателями и очистителями фар, а также механизмами их управления. В остальном электрическая схема идентична.

Схема электрооборудования ВАЗ-2104 инжектор отличается тем, у этого авто используется уже электроборудование, позаимствованное у инжекторной модели ВАЗ-2107. Эта модификация универсала получила обозначение ВАЗ-21047 и она являлась последней в истории этого автомобиля.

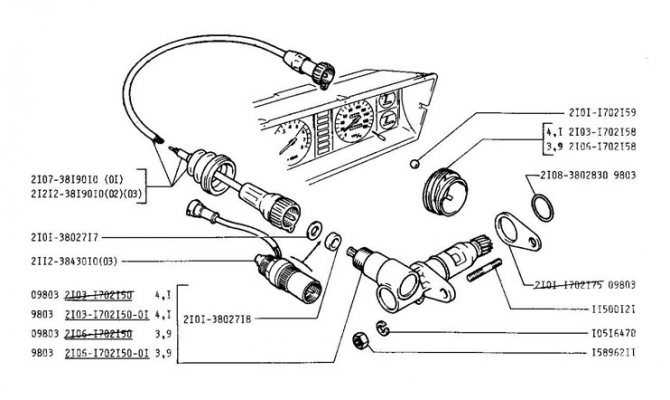

Замена привода спидометра семерки

1. чтобы деталь вынуть из коробки необходимо ее немного опустить, открутив гайку на 13 крепления коробки;

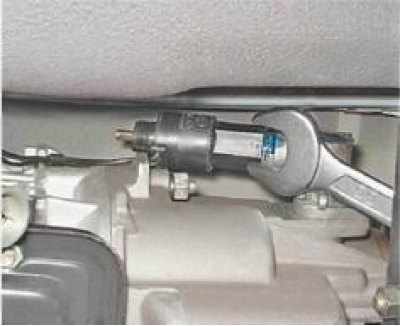

2. ключом на 10 откручиваем привод;
3. немного вытаскиваем его и проворачиваем, чтобы отключить разъем, и открутить датчик скорости.
4. Вытаскиваем деталь до конца.

Откручиваем крепление коробки

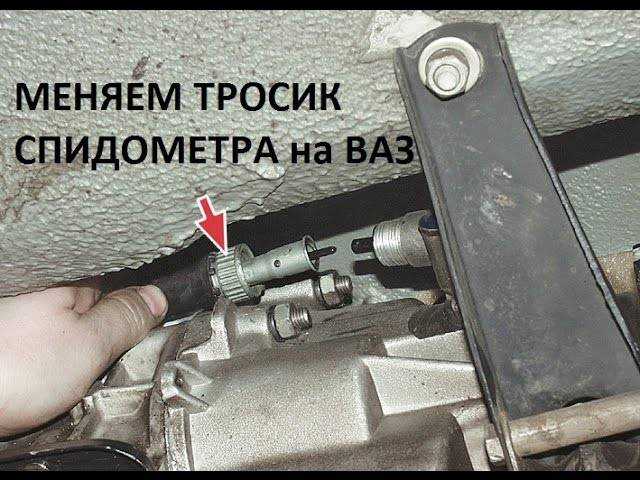

Откручиваем тросик спидометра

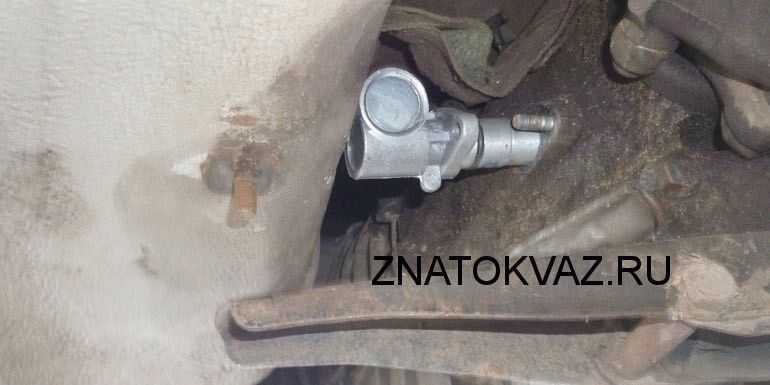

Откручиваем датчик скорости

Сборка проводится в обратном порядке.

Устанавливаем на место привод спидометра

Примечание

Сейчас на рынке еще хватает подделок и что бы не купить некачественную деталь проверьте ее хоть немного. Для этого возьмитесь с одной стороны за шестеренку, а с другой за выход и попробуйте прокрутить его. Если зацепление проскакивает лучше воздержаться от такой покупки.
