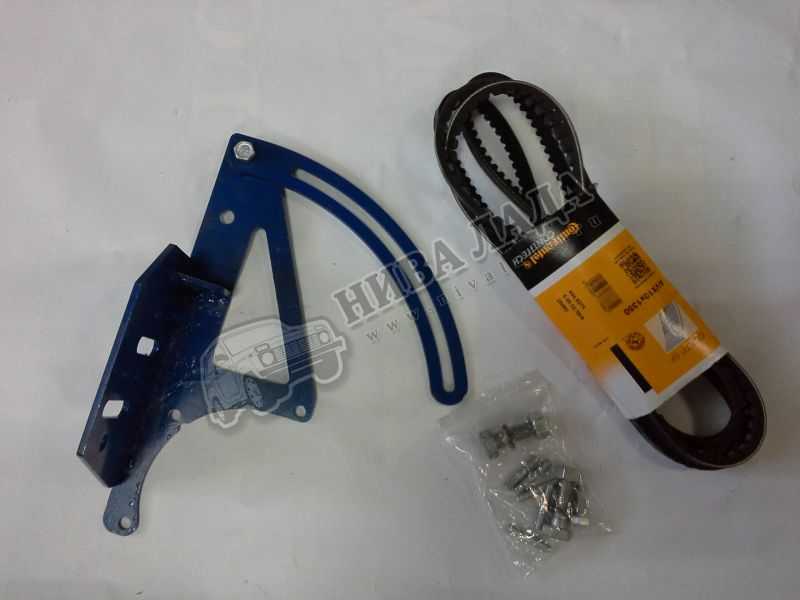

Кронштейн переноса генератора 2121-21213-2131 для карбюраторного двигателя + ремень

Особенности выставления меток

Перед тем как ставить другой ремень ГРМ, лучше с самого начала установить коленвал и распредвал по заданным меткам. Шестерни выставляем в 0 положении. Точки A, B, C, D, E, F должны совпадать как показано на картинке. После этого нужно установить метки на распредвалах и кожухе ремня в одном положении.

Чтобы проконтролировать местоположение коленвала, снимаем заглушку с коробки, которая установлена под термостатом и отыскиваем маховик. Если на распредвале и кожухе метки совпадают, тогда совпадение должно быть и в разрезе на маховике, и на металлическом кожухе.

Все схождения должны быть четкими, метки для правильной работы ремня должны обязательно совпадать. После того как на маховике установлена метка, его нужно зафиксировать в этом положении, чтобы не сорваться с резьбы. А затем, как было сказано, можно приступить к натяжению и регулировке ремня ГРМ.

Снятие и установка генератора инжекторного двигателя Нива 2121, Ваз 2131, Лада 4х4

Устройство генератора Нива 2121, Нива 2131, ремонт своими руками

Отсоединяем «минусовой» провод от аккумуляторной батареи. Снимаем пластину защиты поддона картера и правый брызговик двигателя нива 2131 (см. Снятие пластины защиты поддона картера и брызговиков впрыскового двигателя).

Отсоединяем провод вывода «D» генератора.Сдвинув резиновый чехол, ключом «на 10» отворачиваем гайку крепления проводов к выводу «В »……и снимаем их.

Снимаем ремень привода насоса охлаждающей жидкости ваз 2131 (см. Регулировка натяжения и замена ремня привода насоса охлаждающей жидкости).

Головкой на «13» отворачиваем гайку болта крепления генератора к натяжной планке.

Ключом «на 13» отворачиваем гайку болта нижнего крепления генератора к кронштейну на блоке цилиндров и вынимаем болт. Генератор вынимаем из моторного отсека вниз.

Разжав три выступа кожуха,……снимаем его.Крестообразной отверткой отворачиваем два винта……и отводим регулятор напряжения с щеткодержателем.Отсоединяем провод и снимаем регулятор напряжения с щеткодержателем.Ключом «на 10» отворачиваем гайку,…

Ремень генератора

наНИВЕ ВАЗ21214 с гидроусилителем руля меняется после снятияремня с гидроусилителя

Замена ремня гидроусилителя руля НИВА ВАЗ 21214. Натяжка ремня гидроусилителя НИВЫ

Менять ремень

гидроусилителя руляНИВЫ 5 минут. Подшипник и сальник насоса выйдут из строя быстрее, если. …снимаем втулку и провод конденсатора.Отвернув крестообразной отверткой винт,……снимаем конденсатор.Крестообразной отверткой отворачиваем винт крепления выпрямительного блока и три винта крепления концов обмоток статора.На винты крепления концов обмоток статора нива 2121 надеты изолирующие шайбы.Отводим концы обмоток статора……и снимаем выпрямительный блок.Накидным ключом «на 21» отворачиваем гайку крепления шкива, удерживая ротор шестигранником «на 8».Снимаем шайбу и части шкива.С вала ротора снимаем шайбу.Крестообразной отверткой отворачиваем четыре винта, стягивающих крышки. Остро заточенной чертилкой или краской помечаем взаимное расположение крышек и статора для последующей сборки.

Поддев отверткой,……разъединяем переднюю крышку со статором и заднюю крышку с ротором.

Поддев отверткой статор ваз 2131.

. вынимаем его из передней крышки.Выколоткой, упирающейся строго в торец вала ротора (чтобы не повредить пластмассовую втулку, расположенную под контактными кольцами),……выбиваем ротор с подшипником из задней крышки.Съемником спрессовываем подшипник с вала ротора генератора нива 2121.Новый подшипник напрессовываем на вал подходящим отрезком трубы, прикладывая усилие к внутреннему кольцу.

Тестером проверяем обмотки статора и ротора генератора нива 2131 на обрыв или замыкание на корпус.

Ремни

Приводной ремень на генератор-помпу и на ГУР. Эту историю я не забуду никогда. Началась она с покупки ведомством 50 Нив-коротышек. Через 5 тыс.км. хором засвистели ремни. О подъезде машины она сама сообщала высокочастотным свистом, который как мне иногда казалось, был громче звуков двигателя. Завод и производитель рекомендовали подтянуть ремни. Но я уже чувствовал к чему это приведет. Все бросил и стал искать нормальный ремень. На тех машинах на которых меня не послушали и «подтянули» ремень, не раз и не два, очень быстро рассыпались или помпы или подшипники генератора.

ремень клиновой Bosch, 950 мм

Обращаю внимание на самое главное, ремень должен быть зубчатым, а не целиковым. Средний срок хождения данных ремней до замены – около 50-60 тыс.км

Они не порвутся и будут стоять дальше, вот только будут уже «не совсем резиновые». В хороших климатических условиях средней полосы они ходят и дольше, но если брать «курортные места» нашей родины (Ямал, Якутск), то их просто меняют раз в год как расходник

Важно: на машинах с ГУРом второй ремень стоит тот же самый, если насос русского производства. И на 10 мм короче, если гидронасос чисто немецкий

На немецком насосе приклеена шильда с большим количеством немецких буковок. Клеймо ZF есть и там и там.

Поликлиновые ремни для ШНивы. Маленькое лирическое отступление: у меня вызывает улыбку когда я раз в год заглядываю на форум ШНивоводов. Данной тематике (ремням) посвящено аж несколько постов. С пеной на губах человек из Москвы доказывает человеку из Воркуты чем различаются между собой разные ремни. Не зная и не понимая, что в Воркуте в магазине лежит ОДИН ремень и никто не рассуждает что можно поставить (это конкретная история рассказанная мне воркутинцем).

ремни нивы шевроле, привода агрегатов и кондиционер

Вообщем есть около 5 производителей данного изделия. Основных два Contitech и Gates. Без альтернативы это Gates. Здесь есть маленькая вещь, которая называется опыт и грабли. На разные машины я привозил ремни Contitech будучи уверенным в их качестве. А мне хозяева говорят что они или свистят или трещинками идут. На третьем случае брака я решил докопаться до дна. Все эти ремни были сделаны на румынском заводе. На нем же делают приводной ремень для ШНивы. Выводы за вами. Для ШНив с кондиционером, не мудрствуя лукаво, я нашел немецкий Бош.

Диагностика и устранение свиста ремня генератора

В машине свистит ремень генератора? — Не поддавайтесь панике. Первое, что требуется сделать — произвести небольшую диагностику. Осмотрите ремень на факт явных повреждений.

Проверьте, хорошо ли он натянут, нет ли явного смещения линии шкивов

Особое внимание уделите поверхности ремня — на ней не должно быть никаких жидкостей

После осмотра, вы сможете сделать предварительные выводы и принять решение по дальнейшему ремонту:

Если ремень визуально поврежден, на поверхности есть серьезные трещины, а края потрепаны, то без замены ремня уже не обойтись. При этом покупайте только оригинальные детали для своей модели ВАЗ.

В противном случае уже через пару тысяч километров вы снова столкнетесь с этой проблемой. К слову, некачественные китайские подделки часто «свистят» сразу после установки.

На ремне видны явные загрязнения (масло, тосол )? — Аккуратно очистите ремень от лишних загрязнений (если это возможно). Если грязь въелась в изделие и чистка не дает видимых результатов, то ремень генератора лучше заменить.

Если внешне проблем не обнаружено, переходите к механической части. Проверьте натяжение. Для этого нажмите на ремень в средней точке между шкивами коленчатого вала и генератора.

Оптимальный уровень прогиба — около 6-8 мм. Если этот параметр оказался больше или меньше, без регулировки не обойтись.

Сразу отметим, что для каждой модели ВАЗ процесс настройки может немного отличаться. Мы рассмотрим общий случай.

Подготовьте трещоточную рукоятку, накидной ключ на «19», глубокую головку на «17», а также запаситесь 15-20 минутами личного времени.

Замена генератора

Чтобы провести ремонт или замену генератора, автовладельцу придется снимать агрегат с автомобиля полностью или обращаться за работой к профессионалам. Если все же хочется осуществить замену самостоятельно, то для начала потребуется подготовить все необходимые инструменты:

• молоток;
• удлинитель;
• ключи на «10» и «19».

Процедура представляет собой следующую последовательность действий:

• Для начала потребуется поставить машину место, предназначенное для проведения осмотра и ремонта. Также автомобиль потребуется зафиксировать с помощью специальных противооткатных упоров. Наконец, чтобы работы проводились безопасно, следует отключить аккумулятор, отсоединив от него клеммы.
• После этого нужно снять защиту двигателя. Она крепится на нескольких болтах, и их необходимо открутить, чтобы добраться до самого нижнего болта крепления генератора.
• После этого с помощью молотка потребуется выбить болт крепления. Стучать рекомендуется аккуратно, чтобы не повредить резьбу и чтобы болт не вылез в обратную сторону. Молоток необходим, так как ключ и любой другой инструмент с болтом просто не справятся.

• Далее нужно вынуть болт, болтая генератор из стороны в сторону. Болтать необходимо в любом случае, так как это облегчает изъятие штока.
• Четвертый шаг подразумевает отсоединение проводки. Для этого от агрегата отсоединяются провода питания, подключенные к корпусу. При этом вначале можно разъединить штекер с проводами.

Также к генератору крепятся провода, затянутые гайкой или кронштейном. Гайки в этом случае необходимо открутить с помощью ключа, а потом вытянуть ослабленные провода.

Наконец, после отключения проводов можно приступить к отворачиванию верхнего крепежного элемента с натяжителем ремня. Для этого тоже понадобится ключ, а также небольшой удлинитель.

Отсоединение крепления позволит демонтировать ремень и генератор. Тогда можно приступать к очистке освободившегося пространства с помощью щетки и установке нового агрегата.

Сборка конструкции производится в обратном порядке, на всю процедуру уйдет порядка двух часов, если имеются все необходимые инструменты.

А еще интересно: Рулевые наконечники Нива Шевроле

Дополнительно стоит отметить, когда все будет собрано, потребуется отрегулировать положение генератора с помощью натяжителя. Для этого необходимо открутить гайку натяжителя и натянуть или ослабить ремень, при этом наблюдая за зарядом аккумулятора.

Если показатель придет в норму, значит, выбранного натяжения достаточно. Перетягивать конструкцию не нужно, так как может выйти из строя подшипник генератора. Если же натяжение недостаточно, то генератор будет работать с перебоями, и это тоже может привести к поломке.

Ремень генератора: когда нужна замена ремня Шевроле Нива

Прежде всего, по регламенту на Шевроле Нива проверку состояния ремня привода вспомогательных агрегатов следует проводить каждые 15 тыс. км пробега. Другими словами, проверять ремень нужно на каждом ТО, параллельно замене фильтров, моторного масла и т.д.

Что касается замены, на практике по пробегу необходимо осуществлять замену каждые 50-60 тыс. км, по времени менять ремень лучше каждые 2-3 года. Однако следует учитывать, что эти данные актуальны для оригинальных ремней или аналогов высокого качества.

Обратите внимание, если используются дешевые изделия сомнительного качества, случайно приобретена подделка под оригинал, тогда замена может потребоваться намного раньше. Не редки случаи, когда новый ремень генератора свистит сразу после установки, быстро изнашивается и рвется уже через 10-15 тыс

км пробега.

Идем далее

Следует также учитывать, что уделить внимание ремню привода вспомогательных агрегатов может потребоваться не только в рамках плановой проверки, но и в том случае, если с ремнем возникли проблемы

Как правило, основными признаками принято считать:

• свистит ремень генератора;
• имеются проблемы с зарядкой АКБ;
• возросло усилие на руле, ГУР работает некорректно;
• появился посторонний шум при работе ДВС;
• кондиционер автомобиля не работает должным образом;

При появлении таких симптомов применительно к Ниве, а также во время плановой проверки, ремень Нива Шевроле нужно осмотреть визуально, а также проверить его натяжение. Дело в том, что данное резинотехническое изделие подвержено деформации, разрушению и старению. Естественно, в процессе эксплуатации ремень может вытягиваться, расслаиваться, трескаться и т.д. В конечном итоге, может произойти обрыв.

Также состояние даже нового ремня может значительно ухудшится в том случае, если на его поверхность попадает масло, топливо, другие смазки и технические жидкости, химические реагенты, кислоты и тому подобное. Такие жидкости быстро разъедают резину и разрушают сам ремень, что также не добавляет ему прочности. В любом случае, ремень нужно внимательно осматривать.

Более того, даже если визуально ремень генератора (он же ремень привода вспомогательных агрегатов, ремень привода навесного оборудования) не вызывает нареканий, необходимо проверить его натяжение. Как правило, часто бывает так, что ремень выглядит нормально, но растянулся. Само собой, он начинает проскальзывать на шкивах.

В подобной ситуации необходимо сначала проверить натяжение и подтянуть ремень Шевроле Нива. Если же подтяжкой проблему решить не удается, остается только замена ремня генератора Шевроле Нива.

Видео «Замена ремня генератора на ВАЗ 2112 и др. моделях»

В этом видео показано, как поменять ремешок привода генератора на примере ВАЗ 2110, аналогично меняется и на ВАЗ 2112.

Была ли эта статья полезна? Статья была полезнаПожалуйста, поделитесьинформацией с друзьями

None Новый дизайн, экономичный двигатель и доступная цена помогли расширить круг поклонников этих машин.

Дизайнеры предложили довольно много новых технических решений, которые позволили повысить производительность автомобилей, однако некоторые узлы и механизмы заимствованы из предыдущих моделей, где они положительно зарекомендовали себя. Таким образом, для владельцев автомобилей ВАЗ 2112 растяжение генераторного пояса абсолютно не сложно, если они уже принадлежали более ранним моделям семейства ВАЗ.

Несмотря на широко распространенное желание разработчиков улучшить дизайн автомобилей, генератор ременного привода остается единственным возможным вариантом получения электроэнергии. Зачем изобретать что-то новое, если два шкива и пояс между ними. это простой и очень надежный механизм. Как растягивание, так и замена пояса генератора не являются трудными, привод работает в любых условиях.

Единственным недостатком технологического процесса замены генераторной ленты ВАЗ является более ограниченная ситуация в моторном отсеке из-за поперечного положения двигателя.

Когда и как нужно менять помпу на ВАЗ 2121 «Нива»

Для циркуляции жидкости в системе охлаждения используется помпа. Несмотря на высокую надёжность узла, деталь может выйти из строя. Водяной насос ремонту не подлежит и меняется в сборе. Для этого необязательно быть автомехаником и иметь большой набор инструментов.

Для чего нужна помпа в автомобиле

Система охлаждения любой машины состоит из ряда элементов и охлаждающей жидкости. Одной из основных деталей является водяной насос, называемый помпой. Элемент предназначен для циркуляции жидкости по системе, в результате чего отводится тепло от головки блока цилиндров и самого блока цилиндров. Больше никаких функций на помпу не возлагается, но от неё напрямую зависит работоспособность мотора. В случае выхода из строя водяного насоса будет наблюдаться быстрый перегрев силового агрегата.

Наиболее распространены помпы центробежного типа, что обусловлено конструктивными особенностями. В движение деталь приводится от коленчатого вала двигателя посредством ремня. По системе охлаждения жидкость циркулирует за счёт крыльчатки, которая располагается в крышке насоса.

Основная часть помпы расположена с внешней стороны двигателя, а крыльчатка находится внутри системы. Работа насоса довольно проста: с помощью ремня деталь от коленвала получает вращение, приводя в движение зубчатое колесо либо шкив, жёстко закреплённый на оси. С противоположной стороны оси устанавливается крыльчатка, которая тоже начинает вращаться. Она находится в постоянном контакте с охлаждающей жидкостью. При работающем двигателе создаётся центробежная сила, которая заставляет двигаться жидкость по системе.

Помпа для автомобиля необходима для циркуляции охлаждающей жидкости по системе охлаждения мотора и предотвращения его быстрого перегрева

Когда необходима замена помпы

Несмотря на простоту конструкции водяного насоса и высокую надёжность, узел находится постоянно в работе и с ним могут возникнуть неисправности, о которых лучше знать заранее. Слабыми местами в рассматриваемом элементе являются сальник и подшипник. При износе подшипника появляется люфт, шум, что выводит сальник из строя.

Существует ряд признаков, которые свидетельствуют об износе помпы и необходимости её замены:

• охлаждающая жидкость подтекает в области водяного насоса;
• при работе силового агрегата появляется посторонний шум;
• при работающем моторе визуально наблюдается люфт.

Перечисленные признаки указывают на износ подшипника и сальника. Есть и другие менее распространённые причины выхода из строя водяного насоса. К таковым можно отнести: повреждение крыльчатки, появление трещин на корпусе детали, износ шкива либо зубчатого колеса.

Стоит отметить, что помпа не подлежит ремонту, а меняется в сборе, поскольку конструкция является неразборной: все её элементы запрессовываются в корпус. В обязательном порядке при замене водяного насоса меняется и прокладка.

Основными причинами замены помпы являются течь, шум подшипника и люфт

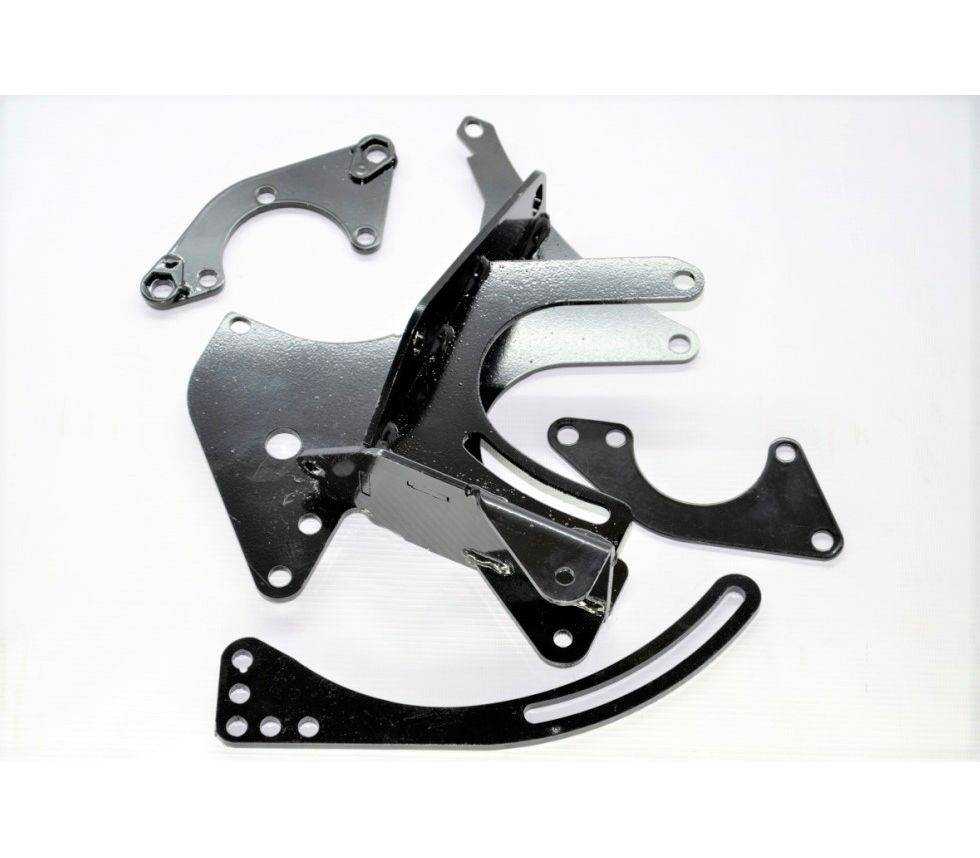

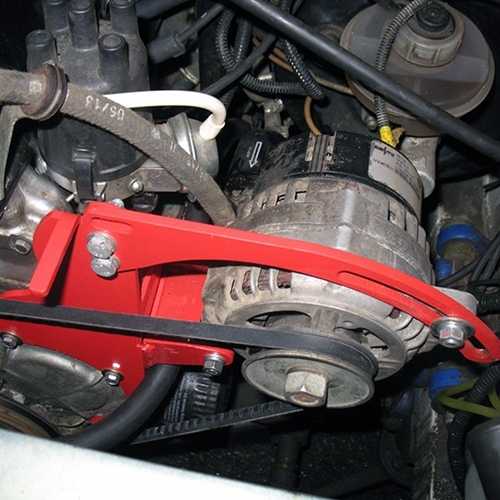

Процесс переноса для ваз 21214 с гидроусилителем руля, инжектор (ГУР)

В этом варианте понадобиться верхняя планка регулировки. Автор чертежа решил позаимствовать

. Верхнюю планку регулировки необходимо обрезать по месту, а затем просверлить новое отверстия для крепежа, его диаметр должен составлять 8,5 мм.

Второй вариант

Этот чертеж переноса генератора отличается от первого тем, что здесь используется ремень с размером 1375 мм. Здесь меньше действий, но придется поработать болгаркой – необходимо уменьшить плоскость на головке, расположенной в районе M8 болта.

Для передней крышки понадобятся новые болты и шпильки. Этот чертеж кронштейна для крепления генератора подойдет и для других моделей, к примеру, для 21213.

А еще интересно: Двигатель Нива ВАЗ 21213: характеристики, неисправности и тюнинг

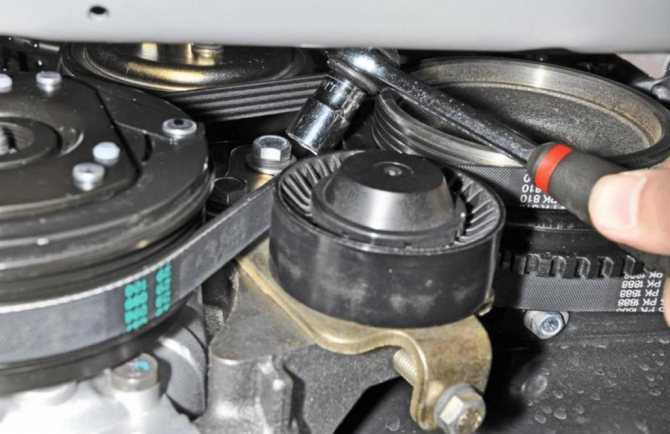

Как заменить ремень кондиционера

Для того чтобы произвести замену ремня кондиционера на «Ниве Шевроле», необходимо воспользоваться только одним ключом на 12. Никаких сложностей при проведении ремонта нет, достаточно установить автомобиль на смотровую яму или эстакаду. Так намного проще делать ремонт, ведь ремень расположен внизу. Чтобы его снять, потребуется ослабить крепление ролика. Тем самым ослабите натяжение самого ремня

Обратите внимание на состояние ролика – он должен вращаться без заеданий, в противном случае потребуется заменить и его

После установки нового ремня достаточно натянуть его при помощи болта, установленного на ролике

Обратите внимание на то, что при комплексной замене всех ремней нужно этот ставить в последнюю очередь. Сначала производите замену ремня привода газораспределительного механизма, затем генератора, а в последнюю очередь кондиционера

Замена помпы автомобиля ВАЗ 2121 «Нива» своими руками: советы и инструкции

Водяной насос обеспечивает циркуляцию антифриза в системе охлаждения двигателя. Его выход из строя может привести к серьёзным проблемам, вплоть до капитального ремонта двигателя. Избежать проблем поможет своевременное обнаружение неисправности помпы и знание алгоритма её замены.

Назначение помпы

Силовой агрегат любого автомобиля и входящие в него его узлы в процессе работы сильно нагревается. Больше других это касается камеры сгорания, головки блока цилиндров и поршневой группы. Для поддержания рабочей температуры около 90°С конструкцией двигателя предусмотрена система охлаждения. В рамках этой системы помпа (водяной насос) обеспечивает циркуляцию антифриза по охлаждающей рубашке мотора, снижая тем самым его температуру до рабочего уровня.

Водяной насос имеет несложное устройство

Если водяной насос выйдет из строя и принудительная циркуляция прекратится, то возникнет перегрев двигателя. Алюминиевые поршни расширятся внутри стальных гильз и на первом этапе сильно поцарапают шлифованные стенки. При худшем раскладе поршни заклинят, отчего согнутся шатуны, а мотор придётся капитально ремонтировать.

Помпа ВАЗ 2121 — это отдельный агрегат, состоящий из корпуса на фланце с установленным внутри валом. На валу находится крыльчатка для перекачивания охлаждающей жидкости (ОЖ) и посадочное крепление для шкива. Вращается вал на двух подшипниках, защищённых изнутри сальником, предотвращающим вытекание ОЖ.

В автомобиле ВАЗ 2121 водяной насос расположен на передней части двигателя над шкивами коленчатого вала и генератора. К блоку цилиндров он прикреплён не напрямую, а через дополнительный корпус. Чаще всего выходит из строя и подлежит замене вал с крыльчаткой, а корпус остаётся на месте.

Вал водяного насоса вращается с помощью ремня генератора

Диагностика неисправностей

Основная причина выхода из строя водяного насоса — сильный износ подшипников. Протечка сальника также является следствием изношенных подшипников. Случаи, когда сальник начинал пропускать ОЖ сам по себе, большая редкость.

Признаки этих неисправностей следующие.

1. В районе ремённого привода слышится подозрительный шум, интенсивность которого зависит от степени износа подшипников. На ранних стадиях он проявляется в виде гула, а затем переходит в стук и скрежет. Подобные звуки может издавать и вал генератора — поэтому в этом случае требуется дополнительная проверка.
2. На валу водяного насоса возникает люфт. Определить его можно, покачав вал рукой. Люфт вала ощущается при качании шкива рукой
3. Ремень и пространство вокруг шкива забрызгано антифризом. Это тоже необходимо дополнительно проверить — похожий эффект наблюдается при потере герметичности переднего коренного сальника коленвала. В последнем случае передняя часть двигателя покрывается слоем масла и грязи.
4. При высокой степени изношенности вал помпы сдвигается в сторону вместе со шкивом. В результате крыльчатка разбивает корпус, вал заклинивается и ломается на две части, ремень генератора соскакивает.

При сильном износе подшипников вал может разломиться на две части

Если вовремя не обнаружить неполадки помпы и наступают последствия, описанные в п. 4, двигатель моментально перегревается, а охлаждающая жидкость быстро уходит из системы. В подобном случае немедленно заглушите мотор.

Диагностировать неисправность водяного насоса довольно просто. Необходимо открыть капот и осмотреть пространство около шкива. Если обнаружатся следы жидкости, нужно убедиться, что это антифриз, а не масло. Затем с целью обнаружения люфта следует покачать шкив помпы рукой. При этом следует учитывать, что люфт может возникнуть и без утечки ОЖ через сальник. С небольшим (1–2 мм) люфтом можно проехать от 1 до 3 тыс. км. После этого необходим ремонт или замена помпы.

Крыльчатка разбила стенку корпуса, и антифриз вытек наружу

Натяжение ремня генератора ваз 21214 инжектор

Натяжение ремня проверяем по его прогибу между шкивами агрегатов. 1. При нормальном натяжении ремня его прогиб под усилием 98Н (10 кгс) должен составлять 10–15 мм между шкивами насоса и генератором

2

. . или 12–17 мм между шкивами насоса и коленчатого вала. Регулируем натяжение ремня смещением генератора (при ослабленных гайках его крепления): от двигателя для увеличения натяжения или к двигателю — для уменьшения натяжения.3. Для замены ремня ослабляем гайку крепления генератора к натяжной планке головкой «на 17» на карбюраторном двигателе.4. . или головкой «на 13» – на впрысковом двигателе. Смещаем генератор к блоку цилиндров для ослабления натяжения ремня.5. Сдвигаем генератор, воздействуя на него отверткой как рычагом в прорези натяжной планки:

на карбюраторном двигателе;

6. на двигателе ВАЗ-21214.

Устанавливаем ремень в обратной последовательности. Поворачиваем коленчатый вал по часовой стрелке на два оборота и проверяем натяжение ремня. Чрезмерное натяжение ремня вызывает повышенные нагрузки на подшипники генератора и насоса.

Оригинальный ремень генератора на ВАЗ 2121 может прослужить водителю порядка 100 тысяч километров пробега по отечественным дорогам, такие сообщения поступали от многих владельцев народного любимца. Но не всегда получается найти оригинальный ремень генератора на автомобильном рынке, вся проблема в том, что продавцам свойственно обманывать доверчивых клиентов и срок службы при-подвального ремня может сократиться в 2-3 раза. Сегодня мы расскажем как заменить ремень генератора на Ниве своими руками в гаражных условиях.

Когда новый ремень генератора у Вас уже на руках, то Вам требуется подготовить рожковый ключ на 17 и удобное место для ремонта. Как говорится в народе, оставлю это видео здесь.

Видео. Замена генератора и приводного ремня своими руками

1. На изображении показано как правильно ослабить гайку натяжителя ремня генератора.

2. Когда гайка немного ослаблена, нужно отодвинуть генератор автомобиля в сторону, чтобы иметь хороший доступ к ремню. Стрелка, в какую сторону нужно подвинуть генератор, указана на фотографии.

3. Снимаем ремень со шкива помпы, более подробней смотрите на изображение.

4. Ремень генератора полностью снят, теперь можно приступать к установке нового.

Стоимость нового ремня около 100 рублей. Производим установку в обратной последовательности, так же не забудьте про нятяжение ремня генератора, про данную операцию можно посмотреть видео выше.

Недостаточное натяжение ремня генератора возможен не только его слёт. Если ремень проскальзывает, то не используется вся его эффективность. А как мы знаем, именно эта деталь является связующим звеном между генератором и аккумулятором, которое передаёт энергию из одного узла в другой. Простыми словами, если ремень используется не полностью, то заряд аккумулятора падает.

Если из-под капота вашего транспортного средства вдруг идёт непонятный свист, знайте, на растянутый ремень генератора попала вода. Это значит, что нужно его заменить и хорошо натянуть. Для этого понадобится ключ с трещёткой на 17 и накидной ключ на 19.

Как натянуть ремень генератора ВАЗ 2121

1. Откройте капот и открутите гайку, которая крепит генератор и пластину натяжителя.

2. Не сильно ослабьте гайку крепления.

3. Теперь можно натянуть ремень. Делается это так: берётесь рукой за гайку натяжителя и двигаете генератор вниз. Если Вы будете двигать его вверх, то ремень наоборот будет послабляться.

4. Когда будет найдено правильно положение – закрутите гайку натяжителя. 5. Затягиваем нижний болт и заводим двигатель. Если слышны посторонние шумы или видно, что ремень проскальзывает, нужно повторить процедуру.

6. Тестирование необходимо проводить с максимальным количеством включённых электроприбором. 7. Если в таком случае аккумулятор выдаёт не менее 13 Вольт, то всё сделано правильно.

Многие водители переусердствуют и слишком сильно натягивают ремень, забывая о том, что это может привести к плохим последствиям. Среди них – растягивание ремня и как следствие слёт, износ подшипника

Внимательно относитесь к своему автомобилю и обращайте внимание на посторонние звуки. Напомним, что в предыдущей статье мы рассказывали

Натяжение ремня генератора ваз 21214 инжектор

Натяжение ремня проверяем по его прогибу между шкивами агрегатов. 1. При нормальном натяжении ремня его прогиб под усилием 98Н (10 кгс) должен составлять 10–15 мм между шкивами насоса и генератором

2

. . или 12–17 мм между шкивами насоса и коленчатого вала. Регулируем натяжение ремня смещением генератора (при ослабленных гайках его крепления): от двигателя для увеличения натяжения или к двигателю — для уменьшения натяжения.3. Для замены ремня ослабляем гайку крепления генератора к натяжной планке головкой «на 17» на карбюраторном двигателе.4. . или головкой «на 13» – на впрысковом двигателе. Смещаем генератор к блоку цилиндров для ослабления натяжения ремня.5. Сдвигаем генератор, воздействуя на него отверткой как рычагом в прорези натяжной планки:

на карбюраторном двигателе;

6. на двигателе ВАЗ-21214.

Устанавливаем ремень в обратной последовательности. Поворачиваем коленчатый вал по часовой стрелке на два оборота и проверяем натяжение ремня. Чрезмерное натяжение ремня вызывает повышенные нагрузки на подшипники генератора и насоса.

Оригинальный ремень генератора на ВАЗ 2121 может прослужить водителю порядка 100 тысяч километров пробега по отечественным дорогам, такие сообщения поступали от многих владельцев народного любимца. Но не всегда получается найти оригинальный ремень генератора на автомобильном рынке, вся проблема в том, что продавцам свойственно обманывать доверчивых клиентов и срок службы при-подвального ремня может сократиться в 2-3 раза. Сегодня мы расскажем как заменить ремень генератора на Ниве своими руками в гаражных условиях.

Когда новый ремень генератора у Вас уже на руках, то Вам требуется подготовить рожковый ключ на 17 и удобное место для ремонта. Как говорится в народе, оставлю это видео здесь.

Видео. Замена генератора и приводного ремня своими руками

1. На изображении показано как правильно ослабить гайку натяжителя ремня генератора.

2. Когда гайка немного ослаблена, нужно отодвинуть генератор автомобиля в сторону, чтобы иметь хороший доступ к ремню. Стрелка, в какую сторону нужно подвинуть генератор, указана на фотографии.

3. Снимаем ремень со шкива помпы, более подробней смотрите на изображение.

4. Ремень генератора полностью снят, теперь можно приступать к установке нового.

Стоимость нового ремня около 100 рублей. Производим установку в обратной последовательности, так же не забудьте про нятяжение ремня генератора, про данную операцию можно посмотреть видео выше.

Недостаточное натяжение ремня генератора возможен не только его слёт. Если ремень проскальзывает, то не используется вся его эффективность. А как мы знаем, именно эта деталь является связующим звеном между генератором и аккумулятором, которое передаёт энергию из одного узла в другой. Простыми словами, если ремень используется не полностью, то заряд аккумулятора падает.

Если из-под капота вашего транспортного средства вдруг идёт непонятный свист, знайте, на растянутый ремень генератора попала вода. Это значит, что нужно его заменить и хорошо натянуть. Для этого понадобится ключ с трещёткой на 17 и накидной ключ на 19.

Как натянуть ремень генератора ВАЗ 2121

1. Откройте капот и открутите гайку, которая крепит генератор и пластину натяжителя.

2. Не сильно ослабьте гайку крепления.

3. Теперь можно натянуть ремень. Делается это так: берётесь рукой за гайку натяжителя и двигаете генератор вниз. Если Вы будете двигать его вверх, то ремень наоборот будет послабляться.

4. Когда будет найдено правильно положение – закрутите гайку натяжителя. 5. Затягиваем нижний болт и заводим двигатель. Если слышны посторонние шумы или видно, что ремень проскальзывает, нужно повторить процедуру.

6. Тестирование необходимо проводить с максимальным количеством включённых электроприбором. 7. Если в таком случае аккумулятор выдаёт не менее 13 Вольт, то всё сделано правильно.

Многие водители переусердствуют и слишком сильно натягивают ремень, забывая о том, что это может привести к плохим последствиям. Среди них – растягивание ремня и как следствие слёт, износ подшипника

Внимательно относитесь к своему автомобилю и обращайте внимание на посторонние звуки. Напомним, что в предыдущей статье мы рассказывали

Поставил новый китайский генератор на шевик

Как оказалось — заклинило генератор и из-за него ремень и порвался. Почему так все произошло? Скорее всего(моя версия) — в сервисе при замене помпы ремень сильно перетянули, ибо мы такой же натянуть вообще не смогли. В результате при адском «перетяге» крякнул уже старенький гена, подшипники не выдержали таких издевательств. А потому лучше все-таки делать все самому или в проверенном сервисе. Ну и натягивайте правильно, пробы прожать пальцем можно было на 1 см.

Как они вообще смогли натянуть 1885 ремень? Ума не приложу ))

Сначала расскажу о генераторе

Отнес старый , мне его полностью разобрали, посмотрели и сказали, что ему пришел конец. Подшипники порвало, а также ротор износился до такой степени, что ремонт встал бы в 2500 рублей. А новый стоит 3100. Китайский правда, но гарантия 3 месяца, проверили его на стенде — все путем работает.

А потому берите лучше родного гену с одинаковой шириной ролика и с правильным количеством ручейков(канавок). Потому ремень и называется ручейковый, ибо канавки должны совпадать, получается что-то типа рельсов.

Хотел купить 100 амперовский Прамо, но нигде в городе не нашел, оригинальные гены стоили 4000 рублей. Так что решил попробовать китайский ))

Как снять генератор с Нивы Шевроле

Сначала нужно ослабить ремень, который если натянут — так просто не сбросить. Итак, наша задача — ослабить натяжной ролик, его держит площадка с тремя гайками. Нужен будет ключ на 10, очень желательно иметь вороток-трещотку с такой же головкой, желательно удлиненной, ибо третья гайка находится прямо под ремнем и лучше подобраться к ней сбоку.

Первые 2 гайки легко достать обычным рожковым ключом. А вот третью — гораздо легче трещоткой.

Ослабили — теперь крутим регулировочный винт(ключ на 10), чтобы он отошел максимально вверх площадки, таким образом вся площадка с роликом будет свободно ходить вверх-вниз.

Нам нужно вверх, чтобы скинуть ремень.

Снимаем собственно генератор(в моем случае я его уже ставил обратно)

Источник

Какие помпы устанавливаются на карбюраторные и инжекторные «Нивы»

Хотя старые добрые «Нивы» во многом сходны с новыми инжекторными автомобилями, но отличия есть, в том числе и в водяных насосах. Деталь выпускается для разных модификаций рассматриваемого авто. Например, насос 21230–1307011–82 может быть установлен на все «Нивы», но в некоторых случаях может использоваться запчасть на 2107, которая отличается крыльчаткой большей ширины.

Покупая помпу нужно быть внимательным и следить, чтобы корпус подошёл к крыльчатке. В противном случае возникнут сложности при монтаже. Чтобы избежать ошибок, можно приобрести насос в сборе, т. е. крышку и корпус.

Хоть классическая помпа и подходит на инжекторную «Ниву», деталь может попросту не справиться с высокой температурой и её замена потребуется раньше. Существуют следующие разновидности детали:

• стандартный насос с крыльчаткой из пластика, у которой лопасти расположены ниже и имеют удлинённую форму;
• помпа нового образца, оснащённая также пластиковой крыльчаткой с более длинными лопастями;
• водяной насос HEPU, который имеет чугунную крыльчатку.

Наиболее надёжным считается последний вариант, поскольку крыльчатка, изготовленная из пластика, попросту оплавляется и деформируется при высоких температурных показателях, в результате чего элемент может сорваться с оси, а насос заклинит. Плюсом запчастей с пластиковой крыльчаткой является приемлемая цена и доступность в продаже.

Помпа HEPU считается наиболее надежным вариантом для автомобилей «Нива», поскольку крыльчатка выполнена из чугуна
