Это интересно: Электросхема прикуривателя Lada Largus

Пневматические гудки

Основные рабочие элементы пневматических клаксонов это: горн, диафрагма и мембрана. Сжатый воздух при воздействии на мембрану заставляет её деформироваться и колебаться, возникающий звук усиливается горном. Пневматический гудок самый громкий сигнал на авто — его громкость достигает 145 дБ.

Мощные клаксоны этого типа комплектуются, как правило, четырьмя трубками, которые генерируют сигнал частотой от 400 до 800 Гц. Для обеспечения полноценной работы такого устройства, понадобится достаточно мощный компрессор, способный создавать давление в 60 атмосфер.

Пневматический гудок способен воспроизводить не только однотонный звук, но и некоторые мелодии. Для этого компрессору понадобится значительное пространство под капотом, а также устройство необходимо будет дополнить специальным электронным контроллером. Компрессор для гудка в таком случае управляется электрическими сигналами, которые подаёт запрограммированный контроллер. У водителя есть несколько вариаций мелодий.

Описание товара

Воздушный сигнал для автомобилей легкового, грузового класса, мотоциклетов. Изготовлен из составных частей: корпус из АБС пластика и пневматический компрессор из алюминиевого сплава. Аксессуар от мирового бренда: BOOMBLOCK.

Место фиксации:

• моторный отсек автомобиля;
• передняя вилка мотоциклета и скутера;
• крыша грузовика.

Тип фиксации: крепежный болт на «17». Благодаря сочетанию АБС пластика и алюминия, изготовителю удалось максимально сбалансировать вес изделия, снизить массу.

Тип упаковки:

• многослойный картон;
• целлофановая обертка;
• ударопрочный пенопласт по периметру.

Комплектация:

• аксессуар в красном цвете;
• металлический крепежный болт на «17» с гайкой.

Распространенные причины неисправностей

Остается лишь рассказать о том, почему подобные ситуации возникают и что необходимо предпринять самому автомобилисту, дабы вернуть работоспособность клаксона.

Поскольку автосигнал состоит из довольно большого числа компонентов, причины нужно искать в них. Для этого хорошо понимать устройство, конструкцию и принцип работы системы оповещения.

• Перегоревший предохранитель. Банальная, но распространенная проблема. Предохранитель расположен в специальном блоке. Ищите информацию в руководстве по эксплуатации. Порой достаточно просто заменить плавкий предохранитель;
• Сгоревшее реле. Поскольку питание клаксона происходит через предохранитель и реле, последнее также обязательно проверяется в монтажном блоке, и меняется, если дело в нем;
• Поломка клаксона. Если с реле и предохранителем все хорошо, возможно причина в самом устройстве. Для проверки можно взять элемент и напрямую подать питание через АКБ. Когда клаксон исправен, сигнал появляется;
• Короткое замыкание. Начать поиски стоит с предохранительного гнезда. А затем уже двигаться по цепи;
• На руле износилось контактное кольцо. Его потребуется заменить при необходимости;
• Износились прижимные контакты на колонке. Характерная особенность отечественных авто;
• Окислились контакты. Проверьте контактную группу на предмет образования ржавчины или следов окисления;
• Перегорела обмотка на клаксоне. Проблема решается путем замены;
• Нарушение электроконтакта;

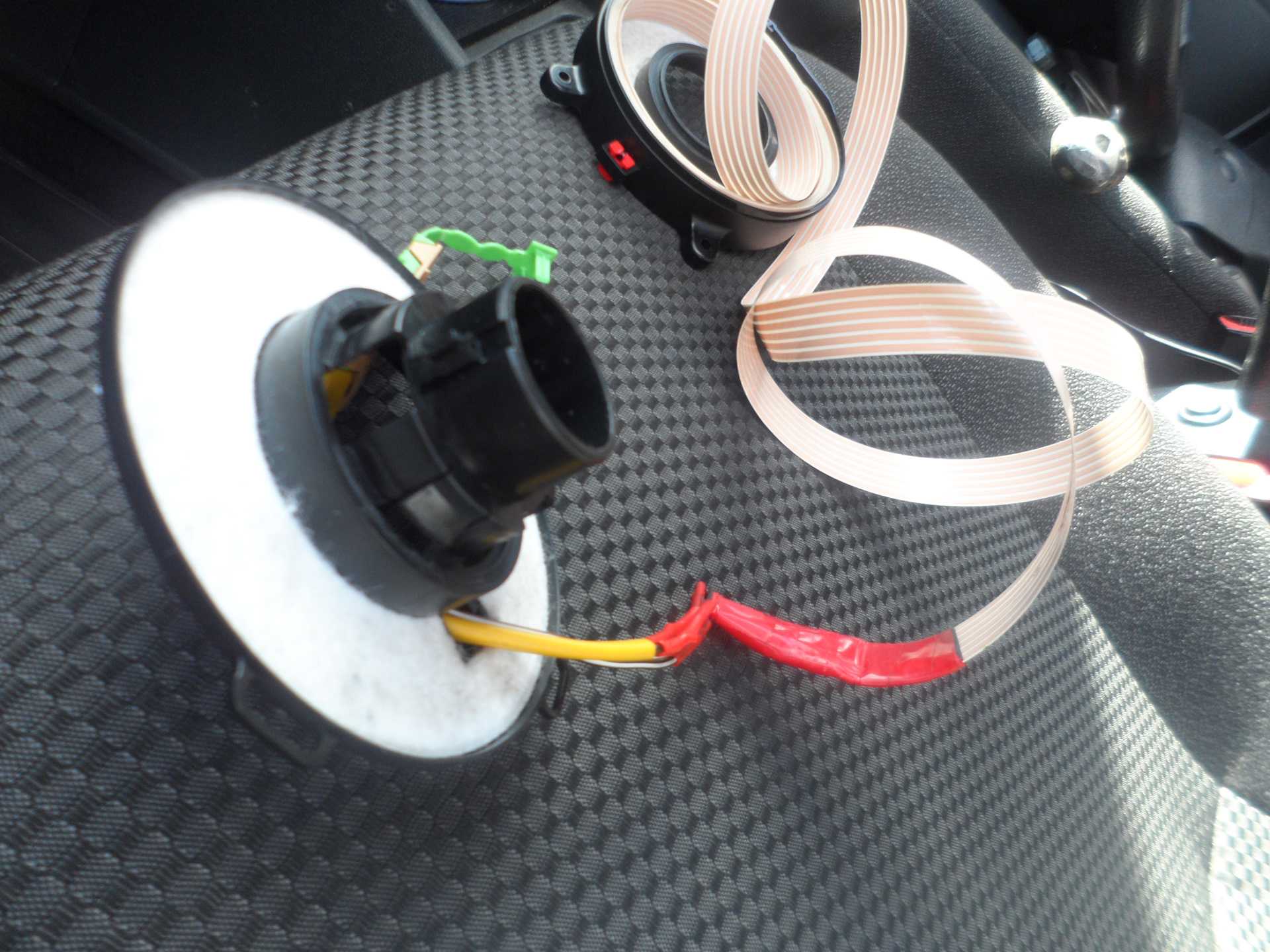

• Обрыв шлейфа на руле, где есть подушка безопасности.

В подавляющем большинстве случаев, а также при желании, большинство из возможных проблем можно решить собственными силами.

Но для этого следует уметь обращаться с тестером или мультиметром. Это действительно неотъемлемые инструменты, помогающие определить источник неполадок, проверить состояние электроцепи, подачу питания на клаксон и прочие моменты.

В самом худшем случае придется проводить комплексную замену, либо вовсе устанавливать новый клаксон или новое рулевое колесо. Но такое происходит достаточно редко.

Чаще всего автомобилисты сталкиваются с банальным окислением и нарушением контактов из-за ржавчины. Устраняется проблема путем зачистки контактов и их последующего обратного подключения.

Если по каким-то причинам вы не можете самостоятельно найти проблему, либо не решаетесь взяться за исправление сложившейся ситуации своими руками, обратитесь к опытным специалистам. Они быстро проведут диагностику, найдут источник неприятностей, и исправят поломку. Но уже непосредственно за ваши деньги.

А вам приходилось сталкиваться с выходом из строя сигнала на руле? Как вы устраняли неисправность и какова была причина неполадок? Удалось ли справиться своими руками?

Спасибо всем за вашу активность и комментарии! Обязательно подписывайтесь, оставляйте отзывы, задавайте вопросы по теме и приглашайте к нам своих друзей!

(2 оценок, среднее: 5,00 из 5) Очень полезная статья. Как раз искал информацию по данному вопросу. На автомобиле перестал работать звуковой сигнал.

Как установить волговские сигналы?

2) Снимаем черную декоративную накладку (открутив 4 самореза) между бампером и телевизором

3) Получив доступ к стандартному гудку, снимаем его, открутив винт ключом на «13».

4) Отрезаем штекер старой проводки, находим плюсовой провод, подсоединяем к штейкеру нового гудка и замыкаем гудок на массу. Если же сигнала нет, а появляется только после нажатия на кнопку, то данный метод подключения правильный.

Если же вы решили ставить реле – прилагаю схему подключения, по которой в принципе всё понятно.

5) Сняв старый гудок, остается свободными две пластины, вот на них мы и установим новые сигналы.

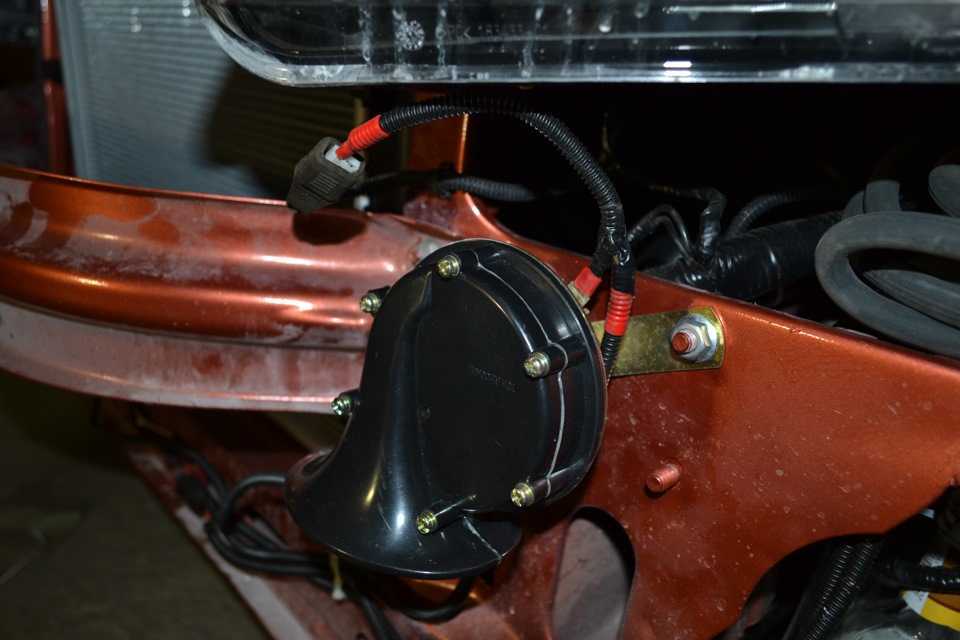

6) Устанавливаем сигналы, соединяем их к общему плюсовому проводу, аккуратно все изолируем ( в том числе и массу отрезанного штекера).

Важно! Устанавливать «улитки» нужно рупором в низ, чтобы вода в них не затекала, а если и затечет, то сразу вытекала

Звуковой сигнал Лада КАЛИНА. Замена и причины неисправности

Звуковой сигнал лада калина это действительно важный элемент в автомобиле, который в большинстве случаев помогает упредить возникновение аварийных ситуаций на дороге.

Согласитесь, что при неисправном гудке весьма затруднительно оповестить участников дорожного движения о вашем приближении, невозможно посигналить не заметившему ваш автомобиль пешеходу, который к тому же переходит дорогу в неположенном месте прямо перед вами

Потому, состоянию системы оповещения следует уделять особое внимание

Виды и причины неисправностей

Статистика показывает, что 70 процентов автовладельцев Лады Калины в той или иной степени сталкиваются с проблемами связанными с некорректной работой или полным выходом из строя клаксона. Дело в том, что сам клаксон установлен между радиатором и кузовом автомобиля, потому он подвергается повышенным негативным воздействиям агрессивной окружающей среды (сырость, высокая температура, холод, обледенение). Основная, главная причина выхода узла из строя это – окисление контактов и токопроводящих элементов.

Самые распространенные причины, влияющие на работоспособность:

• выход из строя реле звукового сигнала калина;
• ржавчина внутренних элементов динамика, которая появляется в результате образования конденсата;
• отсутствие контакта на подвижном кольце кнопки включения;
• неисправный предохранитель звукового сигнала калина.

Диагностика причин неисправности

Если у вас не работает звуковой сигнал на Калине, проверку работоспособности целесообразнее всего начать с предохранителя и реле, которые находятся в монтажном блоке. После того как проверка работоспособности произведена, необходимо выполнить осмотр и тестирование контактов самого клаксона при помощи мультиметра. Достаточно часто устройство для подачи звуковых сигналов имеет различные окисления, загрязнения, и прежде чем заменять его новым изделием имеет смысл разобрать и основательно прочистить все составные части узла, особенно в местах присоединения контактных проводов.

Замена звукового сигнала на Калине

Среди автолюбителей почему-то бытует мнение, что для замены звукового сигнала потребуется снимать передний бампер автомобиля. На самом деле, возможно, обойтись малой «кровью» не прибегая к демонтажу бампера, а ограничится снятием всего лишь двух облицовочных решеток радиатора.  Для проведения всех работ понадобится: длинная отвертка, ключ на «13».

Для наглядности всего процесса его можно разделить на 5 шагов:

1. Вначале откручиваем решетку радиатора. Для этого необходимо открыть капот, выкрутить три верхних крепежных шурупа удерживающих решетку. После чего при помощи длинной отвертки с плоским концом разжать 2 фиксатора с правой стороны и 2 с левой. Потянуть решетку на себя и вытащить из мест креплений.
2. Для безопасного проведения работ отсоединяем минусовую клемму с АКБ.
3. Для снятия нижней решетки потребуется открутить только два винта, которые располагаются по обоим углам верхней части решетки.

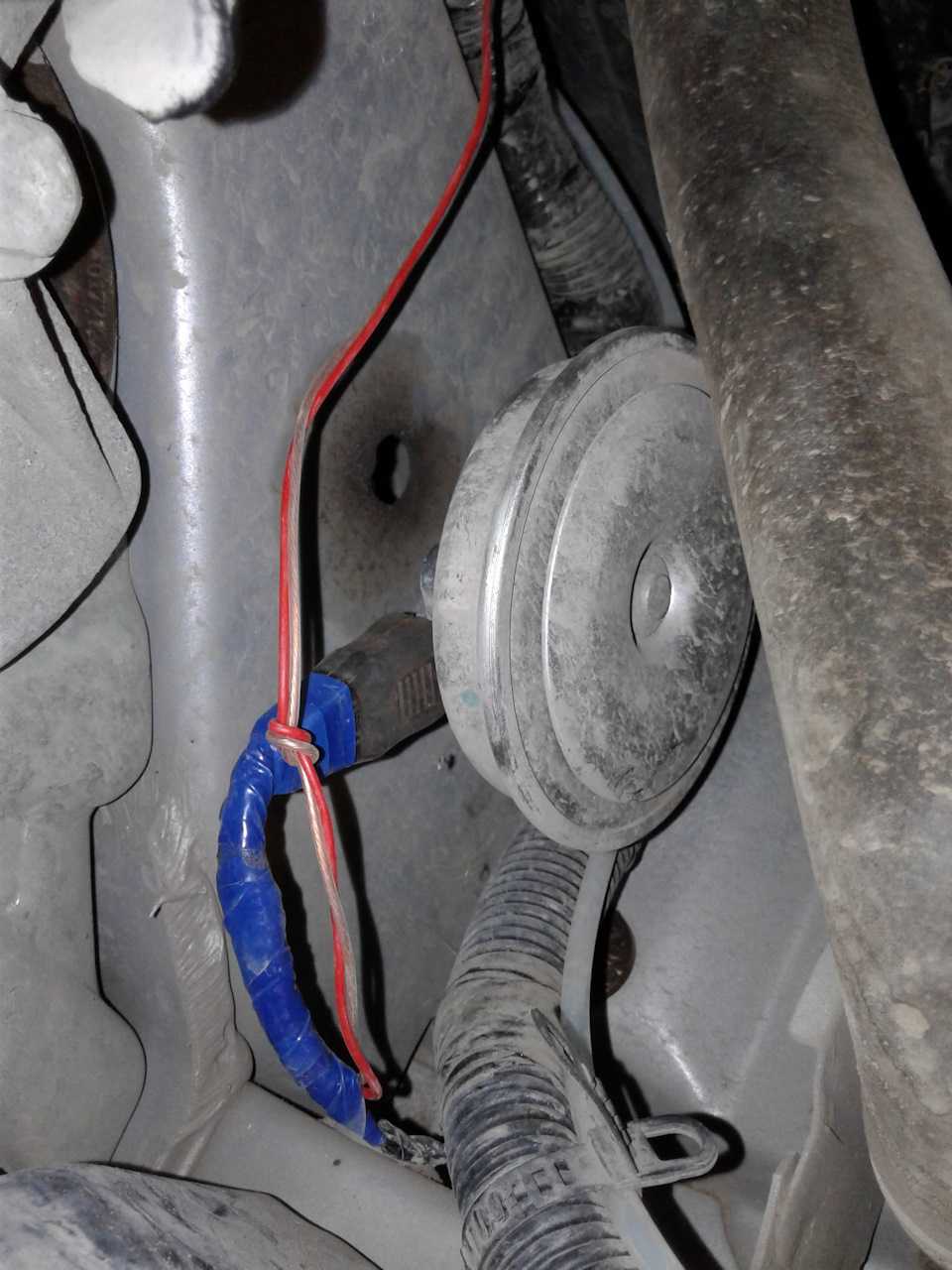

4. Между радиатором и кузовом находим сам клаксон. При помощи ключа на «13» откручиваем крепежную гайку. Отсоединяем контакты (выдергиваем контактный штекер), извлекаем устройство.
5. Установка нового изделия осуществляется в обратной последовательности процессу снятия.

В случае если вы захотите отрегулировать громкость и тональность звукового сигнала самого клаксона, то на обратной стороне его корпуса имеется специальный регулировочный болт, который необходимо покрутить при помощи крестовой отвертки.

Монтажный блок Лада Веста в салоне автомобиля

Находится монтажный блок в знакомом месте — возле левой ноги водителя. Чтобы получить доступ к реле и предохранителям следует:

• поверните пластиковые ручки (3 штуки), удерживающие снизу крышку блока;
• снять фиксатор в верхней правой части крышки;
• потяните за низ крышки, рассоедините верхние держатели ее к панели приборов и снимите крышку блока.

Схема предохранителей (

• F1 15А К15R Омыватель ветрового стекла mini
• F2 30А *1 /5А *2 K15R Переключатель подрулевый левый (не люкс/люкс) mini
• F3 10А *1 Левая фара дальнего света (не люкс) mini
• F4 30А *1 /5А *2 K30S Переключатель подрулевый левый (не люкс/ люкс) mini
• F5 15А K15R Подогрев сидений mini
• F6 7,5А *1 K30S Правые габаритные огни mini
• F7 10А *1 K30S Левые габаритные огни mini
• F8 5А *1 К30S Задние противотуманные фары mini
• F9 3А Указатель поворотов (поворотники) в правом зеркале mini
• F10 5А K15S Селектор роботизированной коробки передач АМТ mini
• F11 10А *1 Левая фара ближнего света (не люкс) mini
• F12 15А K30S Контроллер BCM (указатели поворотов) mini
• F13 10А K30S Контроллер BCM (собственное питание) mini
• F14 10А K30S Выключение педали тормоза mini
• F15 5А BTP Питание ДДиО (датчика дождя и освещенности), корректора света фар mini
• F16 5А BTP Выключение педали тормоза mini
• F17 5А BTP Освещение (плафон) вещевого ящика, багажника, порогов mini
• F18 3А Указатель поворотов (поворотники) в левом зеркале mini
• F19 10А *1 Правая фара ближнего света (не люкс) mini
• F20 5А Обогрев наружных зеркал mini
• F21 15А K15S БУ СНПБ mini
• F22 5А K15S КП (комбинация приборов) mini
• F23 5А K30S КП (комбинация приборов) mini
• F24 5А ACC ЭРА ГЛОНАСС, радио mini
• F25 5А ВТР Контроллер ESP9.1 mini
• F26 15А K30S Питание модуля бензонасоса mini
• F27 5А K15S Питание парктроника mini
• F28 5А K15S Контроллер ЭУРУ (электроусилитель рулевого управления) mini
• F29 10А *1 /5А *2 K30S Питание светотехники прицепа mini
• F30 5А K15S Контроллер ЭРА ГЛОНАСС mini
• F31 5А K30S Контроллер ЭРА ГЛОНАСС mini
• F32 10А K15S Питание шины K15M (моторного отсека) mini
• F33 5А BTP Управление стеклоподъемниками mini
• F34 5А ВТР Питание датчика угла поворота руля, блока кнопок рулевого колеса mini
• F35 5А BTP Блок переключателей в двери водителя mini
• F36 15А K30S Радио, диагностический разъем mini
• F37 7,5А K30S Лампы «стоп» правая mini
• F38 7,5А K30S Лампы «стоп» левая mini
• F39 10А *1 К15R ДХО (дневные ходовые огни) не люкс mini
• F40 10А *1 К15R Фара дальнего света правая (не люкс) mini
• F41 20А ACC Розетка 12В (питание дополнительных устройств), прикуриватель JCase
• F42 20А K30S Контроллер BCM (питание шины ВТР) JCase
• F43 20А K30S Контроллер BCM (замки дверей) JCase
• F44 30А K30S Электростеклоподъемники (ЭСП) JCase
• F45 30А K30S Вентилятор отопителя салона (печки) JCase
• F46 30А *1 K15R Питание стеклоочистителя (дворники) JCase
• F47 25А *2 K30S Контроллер ЕММ (ПДС, ЛБС, ЛГО)
• F48 30А *2 K30S Контроллер ЕММ (стеклоочистка )
• F49 25А *2 K30S Контроллер ЕММ (ПТФ, ЗПТО, номерной знак)
• F50 25А *1 K30S Контроллер ЕММ (ЛДС, ПБС, ПГО)

Неисправности электрической цепи сигнала:

2) Проверить питающее напряжение (предохранитель, реле, монтажный блок);

3) Кнопка включения на руле (контакты, регулировку переключателей и трехрычажника), наличие массы на рулевой колонке;

– сигнал хрипит или пропадает:

– звуковой сигнал появляется самопроизвольно, при поворачивании рулевого колеса:

2) Замыкание массы на рулевой колонке (провод управления сигналом);

Устанавливаемый звуковой сигнал (тип 20.3721 или СЗ-3-1), на легковом автомобиле Lada Granta (Лада Гранта), одно тональный. Расположен он за облицовкой радиатора с левой стороны автомобиля. Изготовления звуковых сигналов, к сожалению, не отличается постоянным качеством, что приводит к выходу их из строя. Некоторые владельца Лады Гранты успели уже пару раз заменить их.

Звуковой сигнал включается в работу через реле К8, которое стоит в монтажном блоке в салоне слева от рулевой колонки. Электрическая цепь звукового сигнала защищена предохранителем F20, рассчитанным на силу тока в пятнадцать ампер. Этот предохранитель защищает ещё и цепи прикуривателя, замка багажника и диагностического разъёма. Чаще всего он выходит из строя из-за того, что водители пользуются гнездом прикуривателя, как розеткой, вставляя в него штекера меньшего диаметра, что приводит к короткому замыканию в этой электрической цепи. А раз предохранитель перегорел, то звуковой сигнал тоже работать не будет, да и багажник не будет открываться.

При отказе в работе звукового сигнала, кроме предохранителя в монтажном блоке нужно ещё и проверить работу реле. Сделать это можно двумя путями. Либо Вы вытаскиваете это реле и устанавливаете вместо него аналогичное заведомо исправное реле. Правда, нужно отметить, что доставать реле звукового сигнала из гнезда достаточно неудобно. Второй способ проверки этого реле при помощи перемычки, которой замыкаете в гнезде реле контакты 87 и 30. Если сигнал заработает, значит, он исправен, и менять придётся реле. А если сигнал не работает, то реле здесь не причём. Тогда придётся снимать бампер Лады Гранты, чтобы добраться до звукового сигнала и отсоединив от него штекер, проверить подаётся ли напряжение на его клеммы.

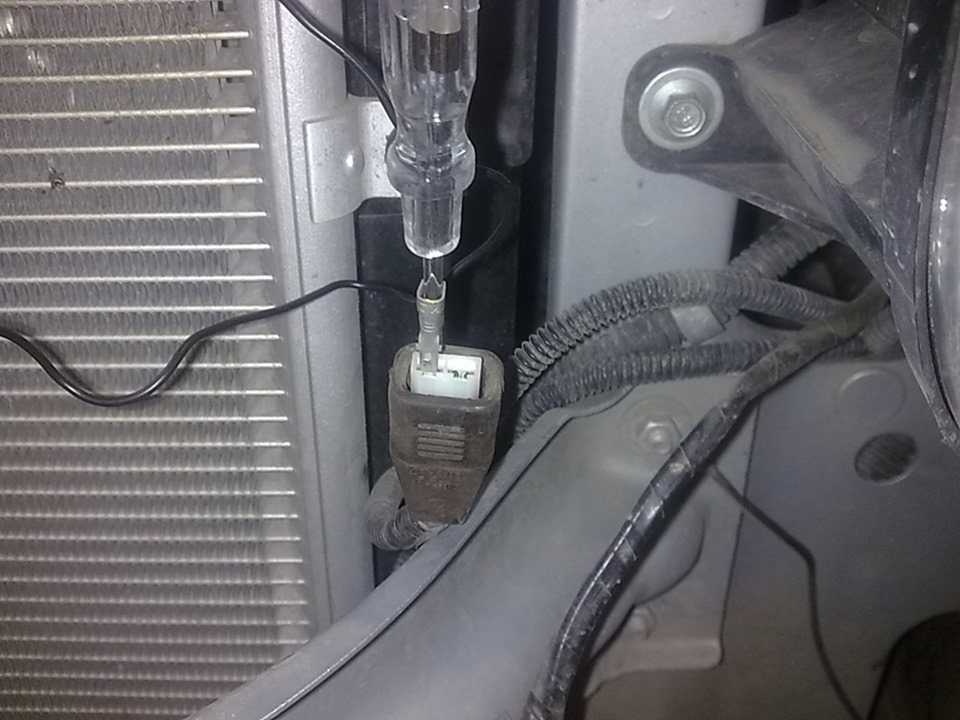

Для этого потребуется тестер или контрольная лампа, желательно мощностью 21 ватт. Напряжение замеряем на контактах колодки и если оно есть, то придётся снимать сам звуковой сигнал и заменять на новый или вскрывать его и искать причину отказа внутри электрической цепи сигнала. Если напряжения нет, тогда придётся прозвонить провода от колодки звукового сигнала до монтажного блока.

Возможна и ещё одна проблема, связанная со звуковым сигналом, когда он включается в работу самостоятельно, без нажатия водителем на кнопку, его включения. Если Вам с ходу не удаётся найти эту причину, то для того чтобы сигнал перестал работать вытащите из гнезда реле К8.

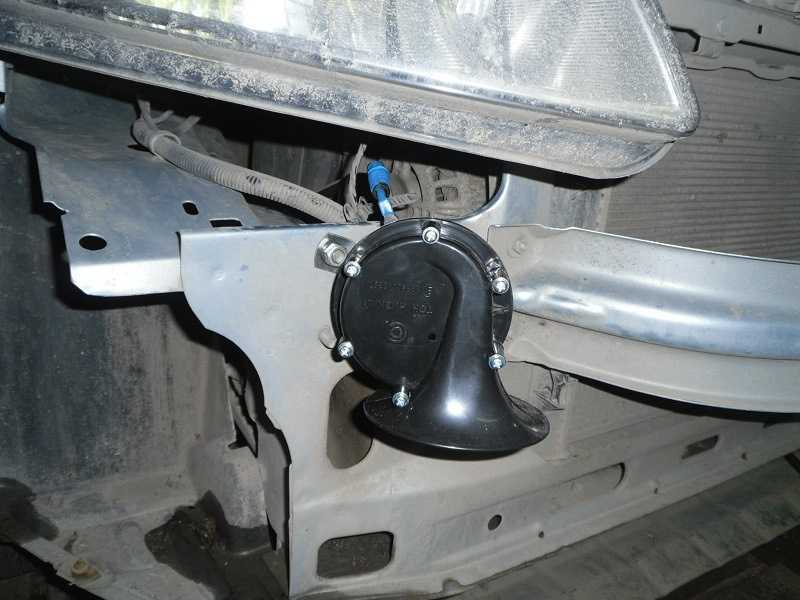

Звуковой сигнал автомобиля расположен между облицовкой радиатора и радиатором системы охлаждения.

Крепится звуковой сигнал через кронштейн к кузову автомобиля.

Обычно звуковой сигнал снимают для замены или для регулировки.

Для снятия звукового сигнала снимаем передний бампер (статья – Как снять бампера автомобиля Лада Гранта).

Головкой на 13 откручиваем гайку крепления кронштейна

Снимаем кронштейн сигнала со шпильки

Отсоединяем колодку проводов от сигнала

Для регулировки сигнала подаем напряжение от аккумулятора на выводы сигнала, и вращая отверткой регулировочный винт (стрелка на рисунке) добиваемся чистоты сигнала

Устанавливаем звуковой сигнал в обратной последовательности.

Все автомобили имеют устройство для подачи звуковых сигналов (клаксон), но не всегда его звучание устраивает владельца. Это и является основной причиной замены штатного клаксона на альтернативные варианты (например, на звуковой сигнал от Волги). Рассмотрим эту доработку в деталях.

В настоящее время клаксоны обычно используются парами. Один с высоким тоном, другой с низким. Это обеспечивает силу и красоту звучания.

Потребуется купить:

• Пару звуковых сигналов от ГАЗ 3110 (артикул для высокого тона – 22.3721, для низкого – 221.3721), примерная цена 500 рублей;
• 4-хконтактное реле 75.3777-10;
• Колодка для реле;
• Навесной предохранитель на 10-15А;
• Провод одножильный;
• Гофра для проводов;
• Клеммы;
• Скобы/кронштейны для крепления звуковых сигналов (опционально).

Установка и подключение звукового сигнала от Волги показана на примере седана Лада Веста. На других автомобилях (например, Лада Ларгус, Гранта, Калина, Приора, Нива 2121 или XRAY) все действия выполняются аналогичным образом.

Звуковой сигнал ГАЗ (Волговские ОРИГИНАЛЬНЫЕ)

Штатные звуковые сигналы достаточно тихие и порой не хватает их мощности для того, чтобы Вас заметили. Поэтому вместо своих штатных сигналов многие автолюбители устанавливают «Волговские» звуковые сигналы, которые «звучат» на порядок сильнее своих «собратьев» с других автомобилей.

Комплектность:

пара (тон низкий, тон высокий).

Оплата на карту VISA «Сбербанк»

Самый удобный и выгодный для Вас способ оплаты. Оплату можно произвести через систему «Сбербанк онлайн», через платежный терминал (банкомат Сбербанка), при условии, что у Вас имеется карта этого банка. Если вы не являетесь клиентом этого банка и у вас нет карты, то Вы можете в любом отделении банка через операциониста пополнить баланс, у Вас примут наличную оплату и пополнят баланс. Комиссия от 0 до 1 %

Оплата на карту «Альфа-Банк»

Оплата на карту «Тинькофф»

Оплата на карту «ВТБ»

Наложенный платеж (оплата при получении)

Оплата заказа будет производиться в почтовом отделении при получении товара. За услуги наложенного платежа Почта России берет дополнительную комиссию — примерно 4% от стоимости заказа (посылки) при получении.

Ниже описана комиссия почты от суммы «Наложенного платежа» Вашей посылки, т.е. почта помимо стоимости доставки с Вас возьмет еще комиссию за .

Комиссия почты за услугу наложенный платеж:

· до 1 000 руб. включительно — 80 руб. + 5% от суммы

· свыше 1 000 до 5 000 руб. включительно — 90 руб. + 4%

· свыше 5 000 руб. до 20 000 руб. включительно -190 руб. + 2%

· свыше 20 000 руб. до 500 000 руб. включительно — 290 руб. + 1,5%

Внимание! Предварительная оплата доставки 100% (через оплату «Сбербанк»). Это входит в наши условия «Наложенного платежа». Дополнительную информацию уточняйте у менеджера

Дополнительную информацию уточняйте у менеджера.

Яндекс.Деньги.

Этот способ оплаты подразумевает выставление счета в системе Яндекс.Деньги. Вы сможете заплатить из своего кошелька Яндекс.Деньги.

ВНИМАНИЕ ! Есть ограничения по сумме платежа: анонимный кошелек 15 000 рублей, именной кошелек 60 000 рублей, идентифицированный кошелек 250 000 рублей. После оплаты Вы получите электронный кассовый чек. Перевод по системе Western Union

Перевод по системе Western Union

QIWI Wallet.

Этот способ оплаты подразумевает выставление счета в системе QIWI. Вы сможете заплатить из своего кошелька QIWI.

ВНИМАНИЕ ! Есть ограничения по сумме платежа: 250 000 руб. После оплаты Вы получите электронный кассовый чек. Оплата на расчетный счет для Юридических лиц и ИП (без НДС)

Оплата на расчетный счет для Юридических лиц и ИП (без НДС).

Комиссия способа оплаты — 6% .

Внимание! Независимо от того, какой способ доставки Вы выбрали, проверяйте целостность товара и упаковки при получении груза (посылки). Доставка Почта России (оплата Сбербанк). Доставка Почта России (оплата Сбербанк)

Доставка Почта России (оплата Сбербанк)

Сроки доставки

5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти,

Стоимость доставки от 250 руб. в зависимости от веса, дальности и объявленной ценности посылки (заказа).

Доставка Почта России (1 КЛАСС)

Сроки доставки

5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти

100% Предоплата ЗАКАЗА+ДОСТАВКИ .

Почта России (оплата при получении)

Сроки доставки

5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти

Почта EMS (курьер)

Компания EMS

является подразделением Почты России, входящим в мировую систему EMS (Express Mail Service). Экспресс доставка по всему миру.

Сроки доставки

от 3-7 дней.

Порядок установки сигнала

Всегда, при работе с электрическими системами автомобиля, необходимо сперва отключить питание. Для этого снимаем клемму, ведущую к корпусу автомобиля, с аккумуляторной батареи.

Чтобы без проблем получить доступ к месту расположения сигнала на ВАЗ-2109 необходимо снять решетку радиатора. Заводской сигнал откручиваем вместе с рейкой крепления решетки. Идущий от сигнала провод “массы” так же снимаем.

Заблаговременно перед началом работы, стоит подготовить крепления для новых сигналов. Купить необходимый для этих целей металлический уголок можно в любом строительном магазине. Расположение у сигнала от “Волги” будет то же, что и у “родного” сигнала. Метки на уголок наносите таким образом, как вы будете его устанавливать. Далее отпилите по намеченной линии и просверлите отверстия под крепления новых сигналов. Чтобы продлить срок службы металлического уголка, его стоит покрыть краской или любым другим защитным покрытием. Затем возьмите новые сигналы и зафиксируйте их на подготовленном уголке. У болта, идущего в комплекте, два назначения: как фиксирующий элемент и как “масса”. Чтобы он мог выполнять функцию “массы” стоит обеспечить его прямое соединение с металлическим уголком. Для этих целей хорошо подходит корончатая шайба.

Следующим вашим действием будет установка сигнала. Закрепите новую деталь в предназначенном месте и зафиксируйте ее, закрутив болт с использованием корончатой шайбы. Так вы обеспечите необходимый для работы сигнала контакт. Как правило, болты, используемые для крепления волговских сигналов, длиннее и поддевают радиатор. Чтобы избежать этого, подложите шайбы таким образом, чтобы уголок с закрепленными сигналами отодвинулся подальше.

Далее приступайте к подключению и наладке проводки. Ниже представлена схема подключения волговских сигналов.

Окончания проводов обожмите подходящими клеммами, а затем изолируйте места соединения при помощи термоусадочной трубки.

Провод, идущий с контакта 86 зафиксируйте в месте крепления реле к кузову с помощью корончатой шайбы. Такой тип подключения гарантирует наличие контакта. Перед закреплением, установите на провод наконечник с ушком крепления.

К положительной клемме на аккумуляторе протяните провод с предохранителя. По сути, этот шаг является заключительным в подключении сигнала “Волги” на ВАЗ-2109 и 2108. Вам остается лишь установить на своем место решетку радиатора и наслаждаться новым звуком, исходящим от вашего автомобиля. К слову, исходящий звук можно настроить. Надо покрутить специальный болт на корпусе сигналов и звук изменит тональность. Также не забудьте смазать места крепления и соединения специальным антикоррозийным покрытием.
