Сколько вольт должен выдавать генератор?

Для корректной работы авто необходимо регулярно проверять функциональность автомобильного генератора. При выходе из строя данного узла аккумуляторная батарея перестанет получать основное питание. Такое положение дел (когда автомобиль “питается” только от АКБ) приводит к быстрому обесточиванию всей машины.

Своевременное отслеживание технического состояния электроисточника позволит избежать случайного отказа элемента, сэкономив ваши деньги и душевные силы.

Поломку силового агрегата, вырабатывающего ток, определяют по одному из следующих признаков:

непрерывно горит лампочка на приборной панели (сигнал о недостаточности тока);
АКБ постоянно садится;
электрооборудование работает со сбоями или вовсе не работает при включенном моторе;
запах гари из моторного отсека;
перегревается статор;
УЗЕЛ издает нехарактерные звуки (например, шелест).

Узнайте стоимость диагностики генератора онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Устройство генератора

Шкив передает энергию от двигателя к валу при помощи ремня.

Крышки на корпусе нужны для размещения опор ротора, установки узла на моторе и крепления статора. Задняя крышка нужна для щеточного узла и выходов для питания электрического оборудования. В статоре производится мощность за счет трехфазной обмотки. Ротор — вал из стали с двумя втулками. Выводы этой обмотки связаны с медными кольцами. Регулятор стабилизирует напряжение при разных факторах:

скачках электронагрузки;
дельты частоты вращения ротора;
изменений температуры в природе.

Щеточный узел — пластиковый элемент с прикрепленными к нему щетками, взаимодействующими с кольцами ротора. Также в состав электрогенератора входят шесть диодов (три в «-» и три в «+» теплоотводы).

Причины выхода из строя

При появлении признаков, описанных ниже, проведите диагностику. Ее можно провести самостоятельно или отдать машину в автосервис. Для определения причины сбоя нужно специальное оборудование. Если вы решили разбираться сами, освойте тестер-мультиметр.

Пять возможных источника трудностей описаны ниже:

клин подшипников (смазка израсходована, иногда рвется ремень — понадобится заменить или перебрать агрегат);
обмотка прогорела (частая причина — реагенты, которыми обрабатывают зимние дороги);
клин щеток (причина — износ графитовые сердечники);
неисправно реле регулятора (этот элемент препятствует избыточному заряду АКБ и стабилизирует напряжение);
сломан диодный мост.

Проверка генератора

Основной признак неисправности источника энергии — перебои в U (напряжении). В таком случае проверьте функционал системы и разберитесь, сколько передает генератор автомобиля для зарядки аккумулятора.

При тестировании соблюдайте советы опытных автовладельцев:

подготовьте мультиметр;
проверьте, корректно ли подсоединены крепления;
проверьте качество натяжения ремня;
вентили должны показывать ток 12 Вольт (В) и ниже;
меняя проводку, соблюдайте диаметр сечения (изначальный и новый в идеале совпадают).

Если обсуждаемый элемент получил существенные механические повреждения, рекомендуем доверить его анализ опытным сотрудникам автомастерской.

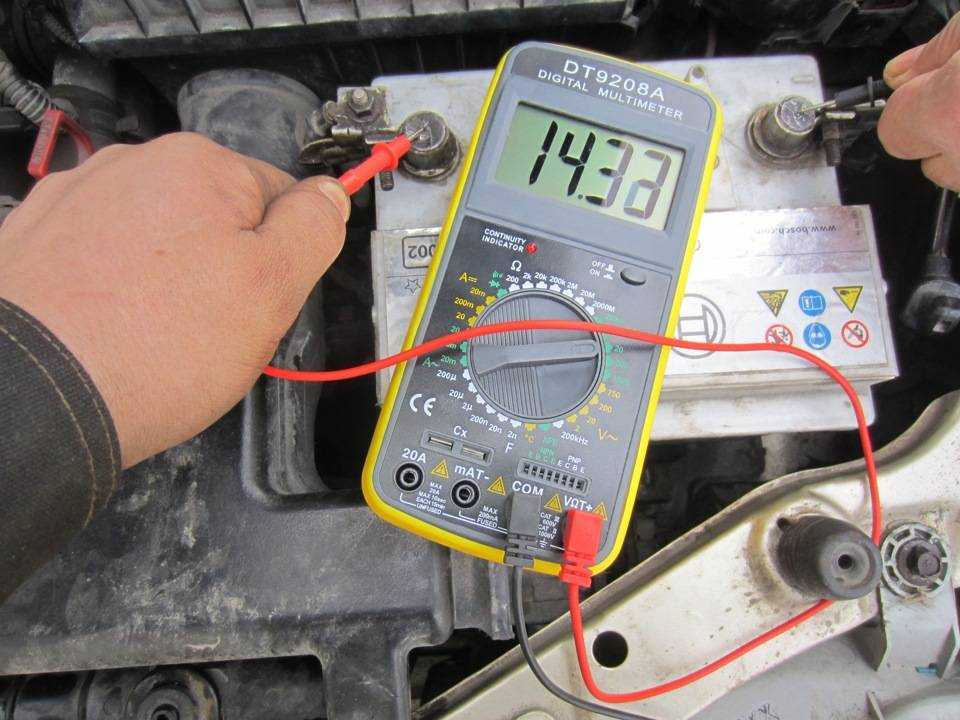

Сколько должна выдавать зарядка генератора? Алгоритм работы с мультиметром выглядит так: меряете U на клеммах АКБ при неработающем двигателе (норма 12,5-12,7 В). Запустите только мотор и повторите измерение без нагрузки “на холостых”. Сколько вольт приходит на возбуждение генератора? “Здоровые” показатели — от 13,8 В до 14,5 В (при силе тока от 80 до 140 Ампер).

Следующим шагом даете максимальную нагрузку, подключая дополнительное оборудование (фары, магнитолу, обогрев стекол и прочее). При исправном агрегате значения под нагрузкой будут от 13,7 В до 14 В. Значение ниже 13 В считают критическим.

Если у вас нет мультиметра, есть еще способ диагностики на холостых оборотах: включаете мотор, немного его нагружаете (например, включенными фарами), снимаете клемму “-” с АКБ (нужен 10 ключ). Авто, как и фары, стабильно работает — ВСЕ в порядке. Если машина глохнет или фары потускли, требуется дополнительно разобраться в вопросе.

Генератор выдает недостаточное напряжение. Что делать?

Недостаточный уровень зарядки автомобильного аккумулятора является причиной отказа запуска двигателя. В темное время суток недостаточное напряжение на выходе генератора может привести к остановке двигателя во время движения. Если индикаторная лампа зарядки аккумулятора на приборной панели начинает моргать, либо постоянно светиться в процессе работы двигателя, следует немедленно измерить напряжение генератора, подаваемое для заряда АКБ. Также следует измерить напряжение на аккумуляторе при заведенном двигателе.Причины низкого напряжения, методы контроля и ремонта

Напряжение, подаваемое на аккумуляторную батарею в время работы силового агрегата должно быть в пределах от 13,2 до 15,0 Вольт. Если оно больше 15 Вольт, возможен перезаряд аккумуляторной батареи, выход из строя электронных устройств автомобиля и дополнительных устройств. Если напряжение менее 13 Вольт, аккумулятор неэффективно заряжается, при включении мощных энергопотребителей авто, возможно экстремальное падение бортовой сети. Если менее 12 вольт – АКБ не заряжается вообще.

1. Слабое натяжение ремня.

Часто такая причина сопровождается свистом ременной передачи. Также возможно попадание на зоны ременной передачи (шкивы, ролики) смазочных материалов, других жидкостей. Следует с помощью неагрессивных растворителей очистить ремень. Также необходимо подтянуть ремень. Уровень «провисания» ремня на длинном свободном участке при надавливании на него большим пальцем должен быть в пределах от 0,5 до 1,0 сантиметров. Перенатяжение также опасно: это приводит к преждевременному выходу из строя роликов, подшипников и втулок.

2. Выход из строя «таблетки» (шоколадки) генератора

. Так иногда называют реле-регулятор напряжения. Обычно она ремонту не подлежит, ее следует менять на аналогичную. Во многих случаях замену регулятора можно произвести без демонтажа генератора.

3. Износ щеток генератора.

Иногда они входят в систему реле-регулятора, и заменяются совместно с ним. Остаточная длина щеток должна быть не менее 7 миллиметров, если менее, их заменяют.

4. Пробой выпрямительных диодов

. Такая неисправность встречается при переполюсовке аккумуляторной батареи. Генератор при этом во время работы двигателя сильно нагревается. Диодная «подкова» меняется полностью или диоды заменяются поэлементно.

5. Обрыв обмоток генератора.

Неработоспособность можно определить по разному цвету лаковой изоляции обмоток. При этом заменяются статор или ротор в сборе. Перемотка обмоток нерентабельна.

Источник

Какое напряжение на аккумуляторе автомобиля вообще считается нормальным

Здесь также имеется в виду напряжение заряженного аккумулятора автомобиля без нагрузки. Это 12,5–13,2 В. Последний вольтаж получается по окончании подзарядки. Какое напряжение должен показывать заряженный аккумулятор автомобиля после 12-часовой выдержки с заглушенным двигателем? Это 12,6–12,8 В. Чтобы получить точные данные, измерения осуществляются где-то через 12 часов после того, как двигатель перестал работать. Это может быть, например, утро, когда машина ночь провела на стоянке или в гараже. Перед измерением одну клемму («массу») снимите с аккумулятора. Удержать свой заряд без изменений новая и заряженная батарея ёмкостью, например, 50 А/ч сможет 141 сутки (при плюсовой температуре воздуха), если она отсоединена от бортовой сети автомобиля. При подключении к ней время сохранения заряда уменьшается в 2 раза. Почему? Даже при заглушенном силовом агрегате и выключенном зажигании потребление тока продолжается: например, из-за подключённой сигнализации утечка составляет от 0,02 до 0,05 А/ч.

Минимальное напряжение

Чтобы избежать глубокого разряда батареи, что чревато необратимыми химическими процессами (сульфатацией), и выхода АКБ из строя, необходимо постоянно контролировать напряжение. Минимальное напряжение автомобильного аккумулятора – 10,5 В (воспользуйтесь ЗУ для восстановления работоспособности изделия). Иное дело U = 9 В. При таком значении нормально зарядить изделие можно только качественным ЗУ. Но даже восстановленная АКБ вряд ли будет полноценно работать. Есть, конечно, специальные схемы по десульфатации батареи, но, стоит повториться, 100%-го эффекта это не даст. Подобная ситуация может говорить о возможном замыкании между пластинами.

Под нагрузкой

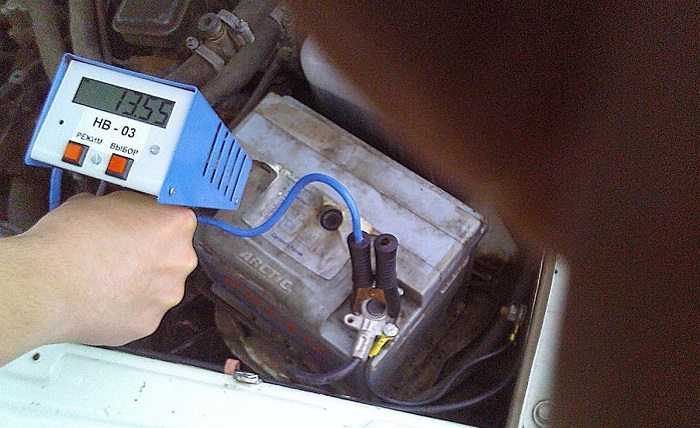

Измерение напряжения на клеммах аккумулятора под нагрузкой подразумевает использование специального прибора – нагрузочной вилки. Но не забывайте: посредством устройства определяется всего лишь общая работоспособность батареи и степень её заряженности либо, наоборот, разрядки. Данный аппарат не определит ёмкость АКБ и начавшуюся сульфатацию (если она идёт, конечно). Исходя из этого, очевидно, что показания прибора не позволяют сделать вывод о сроке эксплуатации АКБ. Аппарат состоит:

из корпуса с мультиметром;
спирали, выполняющей функцию сопротивления;
проводов, оканчивающихся зажимами типа «крокодил»;
включателя.

Всего встречается два типа приборов: аналоговые (со стрелкой) и цифровые. Последние пользуются большей популярностью, так как выдают более точные показания. Практически все вилки предназначены для работы при положительной температуре от +1 до +35 градусов. Но есть и дорогие модели, способные исправно функционировать и в тридцатиградусный мороз. Создаваемый прибором ток колеблется в пределах 100–200 А. В некоторых моделях это значение можно регулировать. Время проверки аккумулятора под нагрузкой – не более 10 сек. Интересно, что по стандартам Евросоюза оно доходит до 20 сек. Нормальное напряжение аккумулятора автомобиля без нагрузки – 12,6–12,7 В.

При работающем двигателе

При заведённом моторе напряжение на аккумуляторе автомобиля из-за генератора будет несколько выше – 13,6–14,2 В. Оговорка: в течение десяти минут после пуска оно выше. Проверку напряжения на аккумуляторе автомобиля при работающем двигателе следует производить после того, как мотор проработает хотя бы 15 минут. Далее включите все потребители энергии в авто:

стеклоочистители;
обогреватель заднего стекла;
отопитель (на максимальном режиме);
дальний свет;
магнитолу.

Показания вольтметра должны измениться незначительно – на 0,2–0,3 В. Если напряжение аккумулятора автомобиля при работающем двигателе падает на большее значение, возможны проблемы с генератором. Здесь имеет смысл сделать небольшое отступление. В некоторых машинах (например, ВАЗ2108–2115) на конвейере ставят стандартный родной генератор, выдающий 80 А. Если задействовать потребители, а многие ещё пользуются такими штуками, как сабвуфер, усилитель к магнитоле (особенно если громкость вывернуть на полную мощность), то генератор просто не справляется с нагрузкой, и напряжение на АКБ становится меньше нормы. Решить проблему можно только одним способом: приобрести генератор на 100 А (он подходит по креплениям).

Сколько выдает генератор: на что обратить внимание

Прежде всего, если возникли проблемы с АКБ, поверять нужно как аккумулятор, так и генератор. Более того, часто бывает так, что генератор на первый взгляд нормально работает, однако аккумулятор недостаточно заряжается или заряд батареи высокий, что приводит к закипанию электролита

В этом случае важно определить, какая зарядка генератора идет на АКБ. Другими словами, необходимо знать, как проверить генератор. Что касается основных симптомов, признаки неисправности генератора следующие:

Что касается основных симптомов, признаки неисправности генератора следующие:

на панели горит значок аккумулятора;
аккумулятор не заряжается или кипит;
фары и габариты светят тускло;
появились шумы, свист или скрежет в области генератора.

Проверка начинается с осмотра ремня привода генератора и его натяжения, а также анализа работоспособности других элементов (проводка, клеммы, соединения, ролики и шкивы ремня генератора и т.д.). Если замечаний нет, тогда следует оценить, как работает сам генератор, нет ли посторонних шумов при вращении ротора.

В том случае, когда отклонений от нормы не выявлено, можно переходить к замерам напряжения и силы тока. Замерить необходимо напряжение, силу тока, сопротивление. Чтобы выполнить замеры, следует иметь под рукой мультиметр или вольтметр (можно использовать и нагрузочную вилку).

Итак, в норме на аккумулятор с генератора должно приходить 5—14.5В. Это и есть тот показатель, который обязан выдавать генератор на АКБ. Если заряд генератора отличается, тогда это указывает на проблемы с узлом.

Для замера нужно учитывать, как проверить напряжение генератора на аккумуляторе. Для этого есть два способа – можно выполнить замер на генераторе, а также через АКБ. Дело в том, что генератор напрямую связан с батареей и разницу потенциалов вполне можно измерить прямо на батарее.

Проще всего использовать мультиметр, который подключается к АКБ в любой последовательности. Если же использовать вилку нагрузочную, она должна быть соединена с клеммами АКБ, при этом строго соблюдается полярность.

Так вот, нормой по напряжению в сети должен быть показатель не ниже 12 вольт. Если завести двигатель, в режиме ХХ и отключенных энергопотребителях напряжение на аккумуляторе должно быть 13.5-14В. Если заметно снижение показателей (например, до 13.3-13.8 вольта), это явное отклонение от нормы, указывающее на неполадки.

Еще полезной может быть информация, сколько ампер выдает генератор на аккумулятор. Фактически, это сила тока, причем на разных авто она отличается в зависимости от электропотребителей. При этом ток заряда должен быть таким, чтобы обеспечивать работу сети и заряжать АКБ.

Чтобы замерить данный показатель, необходимо создать нагрузку в бортовой сети автомобиля (включить «тяжелые» энергопотребители) после запуска ДВС. После того, как мотор запущен и потребители выключены, ток заряда 6—10 ампер, далее показатель снижается, так как идет заряд АКБ. Если же включить габариты, фары, обогрев стекол, сидений, зеркал, тогда происходит повышение зарядного тока. Если этого не происходит, опять же, очевидна неисправность.

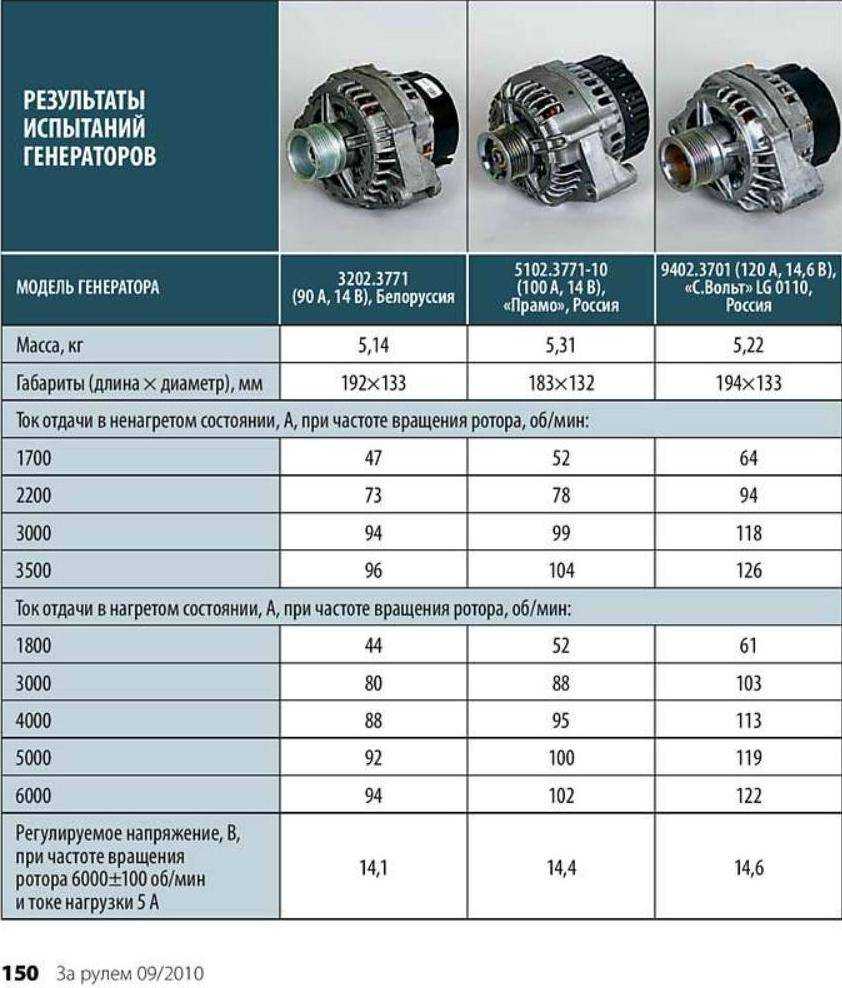

Обратите внимание, для точного определения того, какой должна быть сила тока при той или иной нагрузке, можно воспользоваться таблицей (таблица часто встречается на профильных форумах, в специализированной литературе и т.д.). В ней содержатся данные, которые должен выдавать генератор при разной нагрузке. Характеристики генератора привязаны к количеству оборотов двигателя, то есть устройство на разных оборотах должно вырабатывать разный ток

Характеристики генератора привязаны к количеству оборотов двигателя, то есть устройство на разных оборотах должно вырабатывать разный ток.

Еще добавим, что также не лишним будет проверить сопротивление составных компонентов генератора (ротор, статор и диодный мост). Что касается ротора, замер сопротивления осуществляется на обмотке. Если просто, щупы мультиметра соединяют с контактными кольцами (показания от 2.3 до 5.1 Ом укажут на то, что элемент исправен). Если обмотка потребляет ток в рамках от 3 до 4.5 ампер, тогда это норма. Рабочее сопротивление должно быть 0.2 Ома.

Сейчас читают

Для проверки диодного моста необходимо определить, присутствует или отсутствует сопротивление, при этом сами показатели не важны. Главное, чтобы не было «нулевых» показателей. Мерить нужно попарно (плюс и все пластины на этой стороне/минус и все пластины на его стороне).

Почему напряжение уменьшается зимой?

Некоторые водители сталкиваются с проблемой, когда в зимний период автомобиль теряет свои изначальные параметры. Машина долгое время не заводится и может глохнуть. Чтобы избежать такой ситуации, водители снимают аккумуляторную батарею и оставляют в тёплом помещении. Причина на самом деле простая.

Под эти параметры начинает подстраиваться выдаваемое напряжение. Если источник питания полностью заряжен, то бояться ему нечего. А вот если оставить разряженный аккумулятор в низких температурах, то это приведёт к сильному снижению плотности электролита. Соответственно это будет затруднять запуск мотора, и даже привести к полному замерзанию электролита. Внутри системы автомобиля начинают тормозиться химические реакции, когда температура слишком низкая. Знание нормальных параметров напряжения, помогут в нужный момент определить неисправность и не испортить новую аккумуляторную батарею.

Какой ток должен «выдавать» заряженный АКБ

Наряду с вопросом: какое напряжение должно быть на заряженном аккумуляторе – также важно разобраться с током, который он может длительное время «отдавать» в нагрузочную цепь. Значение этого параметра определяется емкостью свинцового АКБ; с увеличением последней он может дольше работать при фиксированной токовой нагрузке

Так, при заявленной производителем емкости в 65 Ампер/час, например, аккумулятор способен отдавать в нагрузку ток величиной 5 Ампер в течение 13-ти часов.

Дополнительная информация: У разных моделей АКБ показатели силы тока могут существенно отличаться, поскольку в них используются различные системы регенерации заряда.

Рабочие величины разрядного тока или ампераж зависят также от условий эксплуатации (температуры и влажности воздуха, в частности). При сильных морозах и в условиях сырости аккумулятор плохо справляется со своими функциями, что объясняется снижением скорости протекания химических реакций. Для увеличения значения нагрузочного тока производители разрабатывают современные технологии, позволяющие повысить эффективность отдачи АКБ за счет применения более эффективных материалов.

Нормальное напряжение аккумулятора автомобиля под нагрузкой

Специалисты различают 3 вида напряжения АКБ автомобиля:

Номинальное напряжение — это характеристики, которые приводятся в специальной технической литературе и в документации автопроизводителей. Всем, кто интересуется автотранспортными средствами, известно, что АКБ легковых автомобилей имеют напряжение 12 В. Но такие характеристики являются абстрактными.

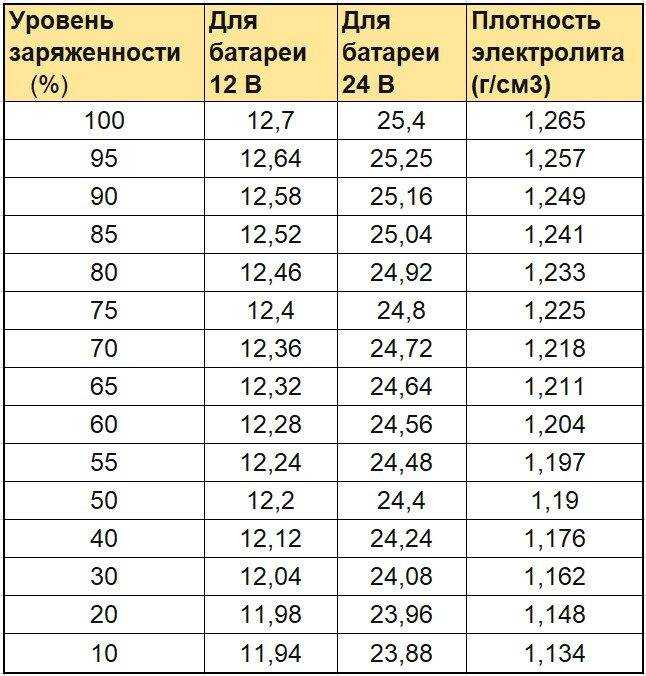

Нормальное или фактическое напряжение аккумуляторной батареи составляет 12,2 В — 12,7 В

Эти параметры аккумулятор автомобиля выдает без нагрузки.
Напряжение под нагрузкой считается наиболее важной характеристикой для оценки состояния АКБ.

Для диагностики аккумулятор необходимо демонтировать с автомобиля, подать на него напряжение с помощью специального устройства, которое называется «нагрузочной вилкой». При этом подаваемая нагрузка на АКБ должна в 2 раза превышать ее емкость. Например, для аккумулятора емкостью 50 Ам/ч следует подать нагрузку в 100 Ампер. Длительность подачи тока нагрузки составляет от 3 до 5 секунд. В это время необходимо фиксировать показания вольтметра. Для нормальной рабочей АКБ напряжение не должно опускаться менее 9 В. Если же этот показатель снижен до 5-6 В, то это говорит о необходимости зарядки аккумулятора. Если после зарядки напряжение АКБ опускается ниже 5 В, то это может свидетельствовать о ее неисправности.

Нужно отметить еще один важный момент. Через 5 секунд после подачи нагрузки напряжение аккумулятора автомобиля должно возвращаться к нормальным цифрам(12,2 В – 12,7 В). Эти показатели зависят от плотности электролита в АКБ. При разрядке батареи происходит расход кислоты, составляющей около 35 % от всего объема электролита. При расходе кислоты снижается плотность электролита. Восстановление процентного содержания кислоты происходит во время зарядки аккумулятора автомобиля.

Сколько выдает генератор: на что обратить внимание

В этом случае важно определить, какая зарядка генератора идет на АКБ. Другими словами, необходимо знать, как проверить генератор

Что касается основных симптомов, признаки неисправности генератора следующие:

на панели горит значок аккумулятора;
аккумулятор не заряжается или кипит;
фары и габариты светят тускло;
появились шумы, свист или скрежет в области генератора.

Характеристики генератора привязаны к количеству оборотов двигателя, то есть устройство на разных оборотах должно вырабатывать разный ток

Сейчас читают

Что выгодней — починить или купить новый генератор?

Это вопрос насущный, и его задают очень многие, у кого ломался генератор. Ответим на него просто и логично: все будет зависеть от поломки. Многое можно починить в генераторе не очень дорого. Замена всевозможных подшипников, шкива, диодов, роторных колец и так далее. Даже в мастерской порядок цен приятно удивит, вот пример рандомной московской мастерской:

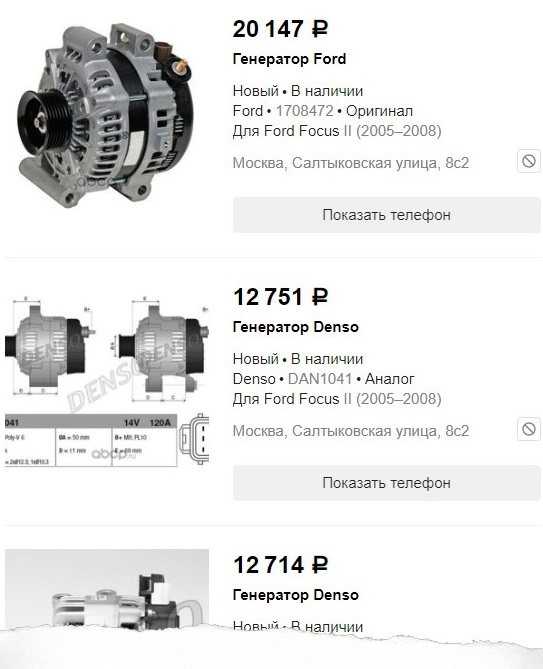

Новый же оригинальный генератор даже на бюджетную иномарку может стоить несколько десятков тысяч рублей. Заменитель (неоригинал) дешевле, но все равно 10-15 тысяч рублей. Это видно на примере далеко не нового Ford Focus II:

Такую покупку вряд ли можно назвать логичной, если автомобиль старый или произошла несерьезная поломка, которая обойдется в мастерской максимум в 2-3 тысячи рублей.

А вот если генератор старый и ему придется производить перемотку статора/ротора генератора, то здесь уже задумаешься, является ли этот сложный и трудоемкий процесс целесообразным или лучше купить новый генератор? Ведь средняя стоимость перемотки может доходить до половины стоимости нового узла, а в некоторых слоучаях и больше (при этом гарантию дают не все компании, а которые и дают, то не более 12 месяцев). Уж лучше в таком случае купить генератор на разборке. Он тоже «кот в мешке», но дешевле.
