Змз 409 система охлаждения неисправности

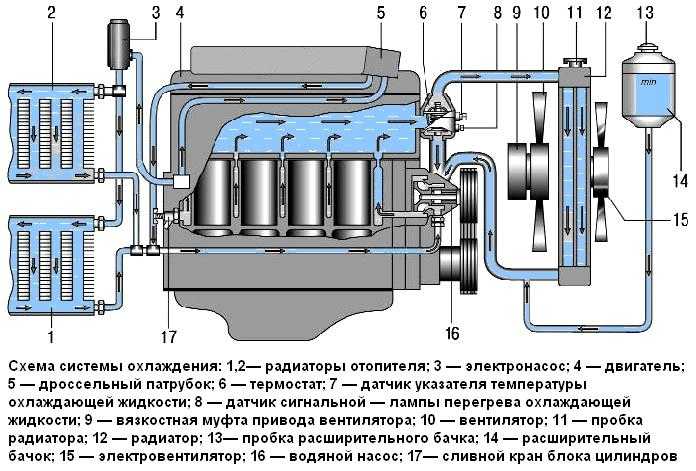

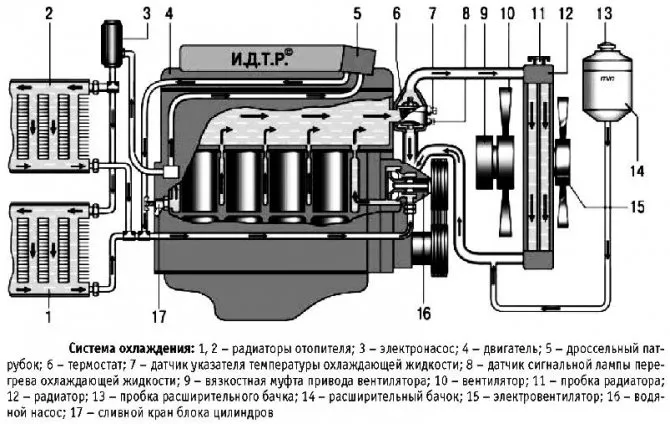

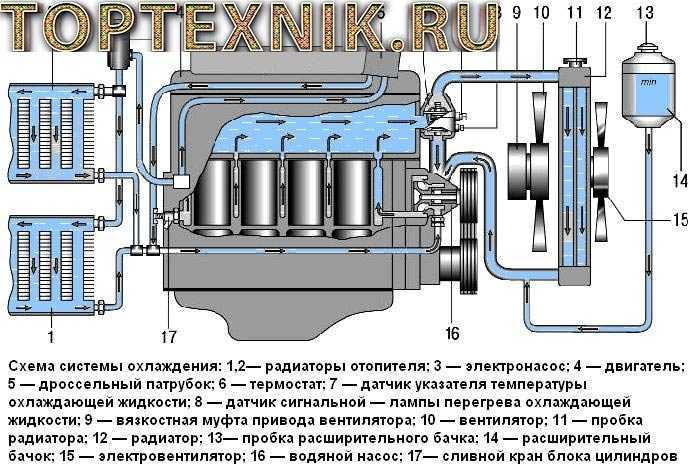

Детали и схема устройства

Схема устройства охлаждения двигателя ЗМЗ 409 достаточно простая и присущая всем инжекторным версиям. Охлаждающая жидкость циркулирует по кругам — большому и малому. Рассмотрим, детали узла «охлаждайки» более детальнее.

Радиатор и электровентилятор

Радиатор и электровентилятор обеспечивают постоянную температуру мотора в пределах 87-103 градуса Цельсия, чтобы двигатель не перегрелся. На первых моделях двигателя устанавливался трёхрядный охладитель медной конструкции. Но, после неудачных испытаний, конструкторами было принято решение сменить радиатор на трёхрядный алюминиевый.

Электровентилятор включается при помощи блока управления, который регулирует температуру мотора при помощи датчика температуры охлаждающей жидкости. Данные о температурном режиме считываются с рубашки охлаждения и подаются на ЭБУ, который включает и выключает основной вентилятор.

Неисправность вентилятора и радиатора охлаждения ведут к плохой циркуляции и недостаточном охлаждении системы. При этом мотор может перегреваться.

Термостат

Обеспечивает перевод потоков охлаждающей жидкости с малого на большой круг и наоборот. Так, открывается термостат при температурном диапазоне в 60-70 градусов. Это одна из самых важных деталей мотора, поскольку именно она регулирует эффективный и быстрый прогрев движка, а также нормальную работу системы ОЖ.

При прогреве мотора термостат находится в закрытом положении и циркуляция ОЖ обеспечивается по малому кругу без участия радиатора. После открытия термостата жидкость начинает гоняться по большому кругу, что обеспечивает эффективное охлаждение благодаря радиатору.

Неисправность термостата приводит к тому, что двигатель начинает греться, поскольку он находится в закрытом состоянии и зачастую, эта неисправность сопровождается частым включением электровентилятора.

Водяной насос

Водяной насос или помпа служит для обеспечения циркуляции ОЖ по всей системе. Неисправность данного элемента приводит к потере жидкости и перегреву силового агрегата. Обычно износ подшипников внутри изделия приводит к заклиниванию, из-за чего из-под водяного насоса начинается течь.

Отопитель

Одним из неотъемлемых элементов системы охлаждения является система отопителя. Она включает в себя входящий и выходящий патрубок, радиатор и электровентилятор. В зимнее время активно эксплуатируется, чем дополнительно охлаждает движок.

Расширительный бачок и пробка

В расширительный бачок вытесняются газы и пары, которые образуются вследствие эксплуатации системы. Там, этот элемент служить также уровнем ОЖ в системе. Через пробку вытесняется воздух, а также горячая «охлаждайка» при перегреве силового агрегата.

Патрубки

Патрубки — промежуточные элементы, через которые циркулирует охлаждающая жидкость, а также соединяются разные элементы системы. Неисправность данных деталей может привести к потере жидкости, что может значительно снизить уровень в движке. Обычно, в зависимости от пробега и местности эксплуатации данные детали рекомендуется менять один раз на 100 000 км пробега.

Датчик температуры

Датчик температуры охлаждения считывает данные о температурном режиме и передаёт их в электронный блок управления, который проводит регулировке температуры. Устанавливается он на термостате.

Неисправность элемента может привести к тому, что мотор будет перегреваться, поскольку электровентилятор не будет включаться. Особенно это опасно в летний период. Также, проблемы с датчиком могут послужить ряду других проблем связанных с мотором.

Водяная рубашка

Водяная рубашка охлаждения находится внутри блока цилиндров и головки блока. Она обеспечивает вывод тепла с этих элементов, которые нагреваются в процессе эксплуатации. Так, при помощи водяного насоса и патрубков жидкость двигается в радиатор, где собственно и происходит охлаждение, а затем возвращается для поглощения нового тепла.

Если эксплуатация мотора производится на воде, то зачастую каналы рубашки охлаждения берутся коррозией, что приводит к разрушению стенок. Долгая эксплуатация в таком режиме может привести к попаданию охлаждающей жидкости в цилиндры мотора, что может привести к гидроудару и капитальному ремонту силового агрегата.

Особенности маркировки ДВС ЗМЗ-409

Все силовые агрегаты, устанавливаемые на легковые автомобили имеют специальную маркировку, закодированную информацию о двигателе — VIN код. Зная порядок маркировки и значение символов можно узнать всю информацию об автомобиле, начиная от года выпуска до комплектации любой модели и марки автомобильного двигателя.

Маркировка силового устройства, идентификационного кода ВИН наносится на площадку, расположенную с обратной поверхности БЦ. Она находится над бобышками, предназначенными для крепления левой, передней опоры ДВС.

Между частями обозначения, имеющими конкретное назначение, ставится знак звёздочка, разделяющая составные части идентификационного кода. Над обозначением номера мотора, указывается номер БЦ. Надпись выполняется ударным методом или самоклеящейся наклейкой. На крышку клапанов, наносится самоклеящаяся наклейка с перечислением комплектации двигателя.

Точная формула кодировки:

первая составляющая часть имеет шесть символов, в ней кодируется модель ДВС, в ней указывается пять цифр и обязательно ноль, в начале и конце звёздочки;
следующая составная часть имеет восемь символов, в которых закодирована маркировка ДВС, между всеми составными частями наносится звёздочка;
далее идёт латинская буква, означающая год выпуска, так например буква D обозначает 2013 год выпуска, а K — 2021 год;
следующая часть кода, означает завод на котором изготавливался двигатель;
дальше порядковый номер мотора;

В конце маркировки стоит звёздочка, документацию обозначений составных частей можно найти в интернете, на специальных сайтах.

Виды систем охлаждения УАЗ Буханка

Работа двигателя внутреннего сгорания связана с выделением тепла. По этой причине, система охлаждения УАЗ Буханка 409 двигатель предназначена для приведения в норму температурного режима внутри агрегата. Эта функция базовая, поскольку на современных моторах охлаждение выполняет и дополнительные задачи.

Перегрев мотора усиливает механическую работу, ведёт к потере мощности, поскольку делает наполнение камеры хуже. Перегретые детали самостоятельно воспламеняют рабочую смесь, усиливая износ, сжигая масло, снижая механические свойства материала, приводя двигатель в негодность. Недостаток тепла приводит к конденсации топлива на стенках и постепенному стеканию в поддон с маслом. Разжижение смазки увеличивает износ трущихся деталей, снижая мощность мотора.

Сложность эксплуатации охлаждения в том, что система поддерживает приемлемый режим, балансируя между недостатком и избытком тепла. В идеале, рабочая температура держится в пределах 90°С.

Дополнительные функции охлаждения:

Поддержание температуры в печке, вентиляции, кондиционере;
Охлаждение смазки мотора;
Снижение температуры в механизме рециркуляции сгоревших газов;
Снижение температуры воздуха в турбинном наддуве мотора;
Снижение температуры рабочей жидкости в автоматической коробке передач.

В связи со сложностью поддержания постоянной рабочей температуры, разработано три вида систем охлаждения. Каждый из видов применяют пропорционально предъявленным требованиям к мотору и условиям, в которых будет эксплуатироваться агрегат.

Охлаждение жидкостью (замкнутое, незамкнутое);
Охлаждение воздухом (естественное, принудительное);
Охлаждение смешанное (гибридное).

Современные схемы, к которым относится система охлаждения 402 двигатель, чаще других используют комбинированное (смешанное) снижение температуры. Схема объединяет свойства жидкой субстанции и воздуха, которые дополняют и компенсируют друг друга.

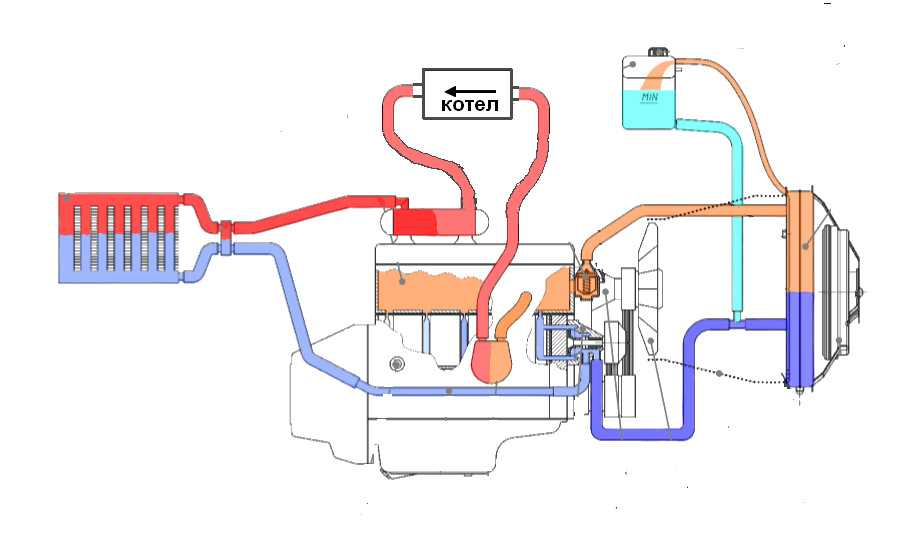

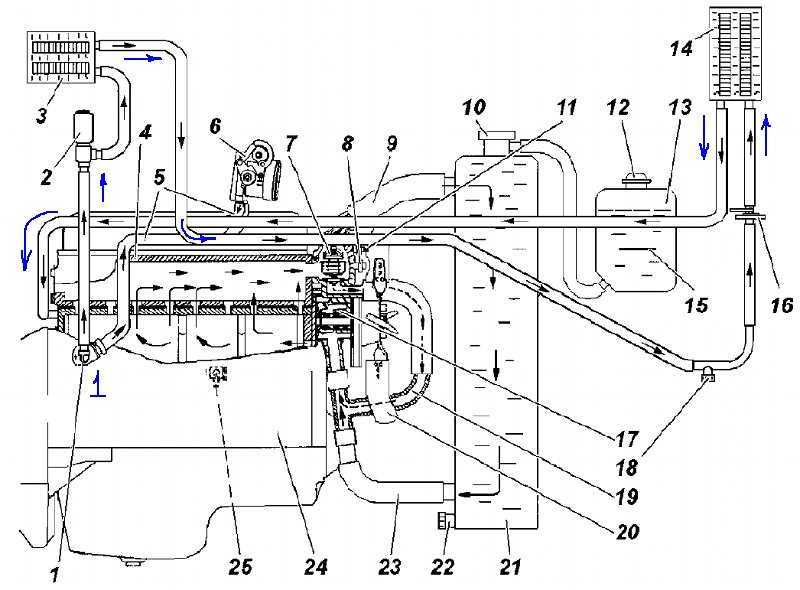

Схема cooling system УАЗ «Буханка»:

Вентилятор в UAZ Patriot в системе охлаждения

При необходимости, вы не сможете вентилятор включить.
Вентилятор работает нестабильно, ведь скорость вращения его лопастей в целом зависит от числа оборотов, исходящих от коленвала.
На силовой агрегат автомобиля увеличивается нагрузка, поскольку, как уже говорилось, муфта работать за счет коленвала.

Следовательно, довольно часто, автовладельцы ставят на свой UAZ Patriot электрические вентиляторы, которые пользуются сейчас большой популярностью.

Как ни печально, но современные внедорожники отечественно производства оснащены вентиляторами охлаждающей системы, работающими от вязкомуфты. Эта самая вязкомуфта имеет свои недостатки, среди которых и высокая стоимость изделия, ведь она представляет собой полноценный узел.

Какой хладагент лучше выбрать на УАЗ Патриот?

Современные антифризы делаются на базе этилен- и пропиленгликоля, воды и различных защитных присадок. Их состав не сильно изменялся со времен изобретения. На данный момент не существует какой-либо универсальной классификации охлаждающих жидкостей для автомобилей. Большинство производителей хладагентов стараются следить за общими тенденциями и стандартами, модифицируя состав жидкостей по своему усмотрению.

Однако стоит обратить внимание на то, что большинство жидкостей относится к одной из следующих категорий по составу антикоррозионных и защитных присадок:

традиционные антифризы. Появились одними из первых. Содержат присадки неорганического происхождения. Срок службы таких антифризов короток и редко превышает 2-х лет. Одним из спорных свойств является способность образовывать в системе толстый слой оксидной пленки, мешающей качественному теплоотводу.
карбоксилатные антифризы. Более надежны, чем традиционные. Основное отличие от последних заключается в том, что они содержат присадки на органической основе с добавлением солей карбоксилатных кислот. Такие антифризы не покрывают защитной пленкой всю систему, но только те места, где начинается коррозия. При этом толщина защитной пленки не превышает 0,1 микрона, что благоприятно сказывается на теплоотводящих функциях системы. Срок жизни таких антифризов увеличен до 5 лет. Однако и они обладают недостатками: такая жидкость плохо сопротивляется кавитационным процессам, а соли карбоновых кислот размягчают трубки, повышая опасность утечки.
гибридные антифризы были созданы именно по причине несовершенства карбоксилатных. В них используются как органические, так и неорганические присадки в разных пропорциях, что позволяет создавать ОЖ с различными свойствами и качествами.
низкогибридные антифризы были созданы в начале нашего века как уникальные заменители гибридных. В них используются органические присадки с минимальным добавлением неорганических. Правильный состав позволяет добиваться хороших рабочих результатов и увеличивает срок службы антифриза до 500 тыс. км без смены.

Тосолами называют антифризы отечественного производства. Название изначальной жидкости, разработанной в 70-х годах, произошло от аббревиатуры «Технология органического синтеза» и приставки «ОЛ», обозначающей химическую принадлежность к спиртам. Поскольку название не было запатентовано, оно стало именем нарицательным для отечественных антифризов. Стоит так же заметить, что большинство тосолов относится к минеральным антифризам G11, о которых мы расскажем далее.

Несмотря на то, что нет никакой международной классификации автомобильных охлаждающих жидкостей, стало популярным использовать внутреннюю классификацию, разработанную компанией Volkswagen Audi Group. Согласно ее данным, все современные антифризы можно разделить на три группы:

G11 — Минеральные.Цвет: синий / зеленый. Наиболее распространенные и дешевые. В пакет неорганических присадок входят силликаты, покрывающие всю систему толстым защитным слоем, защищающим от коррозии (см.: традиционные антифризы). Именно к этой группе относится большинство тосолов.
G12/G12+ — Органические.Цвет: красный. Более дорогие и качественные, чем G11. Содержит органические присадки с карбоксилатными соединениями, защищающие систему от коррозии точечно (см.: карбоксилатные антифризы).
G12++/G13 — Лобридные.Цвет: желтый / оранжевый. Самые дорогие и наименее распространенные. При этом самые качественные. Сделаны на базе пропиленгликоля (в отличие от предыдущих, этиленгликолиевых). Являются абсолютно безвредными и экологически чистыми.

Согласно рекомендациям завода-изготовителя, в автомобиле УАЗ Патриот должны применяться хладагенты ОЖ-40, ОЖ-65 «Лена», ТОСОЛ А-40М, ТОСОЛ А-65М,ОЖ-40 и ОЖ-65 ТОСОЛ-ТС . Однако эта рекомендация не является обязательной к применению. Использование любого иного антифриза не повредит системе охлаждения автомобиля, если, конечно, его качество будет достаточно высоким, и если его не смешивать с ОЖ других марок и свойств.

Потенциальные поломки

Многие автомобилисты отмечают определенные поломки, которые встречаются чаще всего, поэтому опыт других владельцев УАЗ 417 способен оказаться полезным:

Разрушение узла, который устанавливается на помпу. Данная поломка предусматривает появление ненормального шума и люфта в подшипниках.
Разрушение сальника и шайбы помпы. Чаще всего данная неисправность обуславливается чрезмерным люфтом подшипников. Разрушение сальника приводит к подтекам ОЖ, отмечаемым рядом с фланцем помпы.
Деформация корпуса, на котором появляются трещины и следы коробления. К таким деформационным проявлениям приводят перегрев агрегата и механические удары.

Внимание! Во всех вышеперечисленных случаях в обязательном порядке проводятся ремонтные мероприятия или меняется помпа, так как полный отказ грозит перегревом мотора и проблемами, связанными с блоком цилиндров или ГБЦ. Отдельный разговор – это неисправности термостата двигателя, которые обычно появляются в заклинивании клапана в одном из его положений

Верхнее защемление сопряжено с минимальными рисками, так как циркуляция жидкости выполняется по большому кругу и отмечается только продолжительный прогрев мотора. Опасным становится заклинивание термостата в нижнем положении, так как в этом случае ОЖ циркулирует только по малому кругу без риска перегрева мотора

По данной причине крайне важно следить за тем, как работает термостат двигателя на УАЗ 417 и своевременно проводить ремонтные мероприятия

Отдельный разговор – это неисправности термостата двигателя, которые обычно появляются в заклинивании клапана в одном из его положений. Верхнее защемление сопряжено с минимальными рисками, так как циркуляция жидкости выполняется по большому кругу и отмечается только продолжительный прогрев мотора. Опасным становится заклинивание термостата в нижнем положении, так как в этом случае ОЖ циркулирует только по малому кругу без риска перегрева мотора

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Термостат на двигателе ЗМЗ-40906 автоматически поддерживает необходимую температуру охлаждающей жидкости. Отключая и включая циркуляцию жидкости по большому кругу через радиатор. На холодном двигателе основной клапан термостата закрыт и вся охлаждающая жидкость циркулирует через открытый перепускной клапан термостата в водяной насос по малому кругу, минуя радиатор.

Проверка работы и исправности термостата системы охлаждения двигателя ЗМЗ-40906, работа термостата на холодном и прогретом двигателе.

При прогреве двигателя и подъеме температуры охлаждающей жидкости до плюс 82+-2 градуса основной клапан в термостате начинает открываться, а перепускной — закрываться. При этом часть охлаждающей жидкости начинает циркулировать по большому кругу через радиатор охлаждения. При температуре плюс 97+-2 градуса основной клапан открыт полностью на величину не мене 8,5 мм. Перепускной клапан при этом закрыт. И вся охлаждающая жидкость циркулирует через радиатор по большому кругу.

Проверить работу термостата можно без снятия его с двигателя ЗМЗ-40906. После запуска холодного двигателя шланг подвода жидкости в радиатор не должен нагреваться. Постепенный рост температуры шлангов радиатора, бачков радиатора при прогреве двигателя указывает на негерметичность клапана термостата или его заклинивание в открытом положении.

Интенсивный нагрев шланга подвода охлаждающей жидкости в радиатор должен происходить при открытии основного клапана – при подъеме температуры охлаждающей жидкости выше плюс 82+-2 градуса.

Схема работы термостата системы охлаждения двигателя ЗМЗ-40906.

Проверка работы и исправности термостата после его снятия с двигателя ЗМЗ-40906.

После снятия с двигателя необходимо очистить термостат, дренажное отверстие во фланце и седло основного клапана. Между основным клапаном и его седлом не должно быть загрязнений, рисок и заусенцев, приводящих к негерметичности основного клапана. Герметичность посадки основного клапана проверить по прохождению щупа 0,1 мм между основным клапаном и седлом у холодного термостата. При прохождении щупа по всей окружности клапана термостат браковать.

Проверка термостата двигателя ЗМЗ-40906 на температуру начала открытия и полный ход клапана.

Установить термостат в воду с температурой плюс 76 градусов и выдержать не менее 3 минут, после чего проверить зазор между клапаном и седлом щупом 0,1 мм. Прохождение щупа по всей окружности клапана говорит о слишком раннем открытии клапана и термостат подлежит замене.

Доступные и проверенные дизельные моторы для УАЗ Буханка (УАЗ 452)

1. Первым в списке идет дизельный агрегат от Форд, а именно модели Сиера с объемом 2.4 литра, которая выпускалась с 1984 до 1990 год. И вторая модель – Форд Скорпио с объемом 2.5 литра, который выпускался с 1984 до 1990 год. Кстати, двигатели от американских марок автомобилей очень хорошо и долго служат. Оба представленных дизельных мотора идеально подходят на замену родному бензиновому от УАЗ Буханки. Подогнать эти двигатели не составит труда, как для опытных мастеров, так и для народных умельцев.

2. Второй маркой машин, дизельные моторы которых нашли широкое применение в УАЗ Буханке – дизели от Мерседес. Силовые агрегаты с объемом 2 и 2.4 литра, которые выпускались с 1980 до 1984 год. Стоит отметить что, цена УАЗ Буханки с дизельным мотором от Мерседес, остается одной из самых высоких в линейке.

Также необходимо учитывать следующий нюанс – во всех дизельных двигателях марки Мерседес, масляный фильтр располагается крайне непрактично и небезопасно, а именно в самой нижней части мотора, как раз навстречу движения. Именно по этой причине настоятельно рекомендуется установить дополнительную защиту на двигатель, иначе есть высокий риск при наезде на яму или кочку повредить непосредственно масляный фильтр.

3. Знаменитая модель Isuzu, а именно серия дизельных агрегатов 4JG2 стала очень популярной для УАЗ Буханки. Объем двигателя составляет впечатляющие 3.1 литра с трубонадувом. Но данный тип мотора остается малодоступным из-за своей редкости, так как таких машин было продано не так уж и много за все время.

4. И замыкает наш список, проверенный временем и самыми суровыми погодными условиями, силовой агрегат от Тойота. Установка дизеля на УАЗ Буханку с объемом 2.4 литра от модели Xaйc 2L особенно популярна. Отличные технические характеристики, доступность и надежность выделяют этот агрегат среди других конкурентов. Именно по этим причинам мы остановимся на двигателе от Тойота более подробней.

Установка дизельного двигателя на УАЗ Буханка

Для того чтобы выполнить точную и правильную подгонку дизельного двигателя на место бензинового УАЗ Буханки, потребуется специальный переходник. Данное устройство предназначено для соединения сцепление непосредственно с коробкой передач.

Остальные агрегаты авто, к примеру, трансмиссию, дорабатывать не потребуется. Необходимо будет внести некоторые изменения в работу бортовой электрики, а также усовершенствовать систему питания авто.

Замена бензинового мотора на УАЗ 452 дизель (поэтапный процесс)

1. Первым делом нам потребуется полностью снять бензиновый двигатель, а также срезать кронштейны болгаркой, на место которых приварим новые.

2. После этого вывешиваем новый дизельный мотор на таль, где уже срезаны с рамы кронштейны. Следует внимательно смотреть, чтобы храповик дизеля (болт) строго был направлен в отверстие заводной ручки, которая находится в раме.

3. Лучше всего поставить подушки на двигатель с УАЗ, который значительно дешевле, чем родные от Тойота. Но в этом случае их необходимо будет доработать, чтобы не было ненужной вибрации. На УАЗ Буханка, дизель необходимо ставить без головки – так значительно проще.

4. После переходим к переделке приемной трубы и срезаем с дизеля Тойоты поддон, а также низ с Волговского или Уазовского поддона и все вместе привариваем на устанавливаемый дизель. Швы лучше зачистить и обработать холодной сваркой.

5. УАЗ Буханка дизель, цена мотора от Тойота Xaйc 2L начинается от 16 874 рублей. После установки двигателя и картера занимаемся подгонкой сцепления. Для этого можно взять универсальное Уазовское, которое должно подходить нам по 3-м отверстиям. Все остальное 3 мы просверлим и нарежем резьбу.

6. Далее вместо подшипника непосредственно под первичный вал мы можем выточить бронзовую втулку, однако не стоит протачивать родной коленвал под подшипник от УАЗ.

7. Лучше всего купить узких 2 подшипника 35х17 и толщиной 7 мм, и вставить их в П-образную выточенную втулку один за другим. После чего запрессовываем в каленвал.

Некоторые автолюбители УАЗ Буханки дизель советуют сделать шумоизоляцию под капотом, так как дизель значительно громче работает, чем родной бензиновый мотор. Также потребуется подрезать немного лопасти на вентиляторе охлаждения, и сделать под масляные датчики штуцер. Вот и все доработки, которые необходимо выполнить.

Неисправности термостата в Патриоте

В числе главных признаков значится нарушенный рабочий температурный режим. Это можно наблюдать по температурному датчику, когда его стрелка длительное время не может приблизиться к рабочему порогу (87 градусов), а остановилась на значительно низшем показании.

Иногда происходит заклинивание клапана в закрытой позиции. Здесь все будет происходить наоборот, то есть температура продолжит расти далеко за рабочий предел (87 градусов). Появляется риск перегрева мотора. Помимо термостата, в такой ситуации водителя способен «подвести» вентилятор, который может отказаться запускаться в необходимый момент. Также следует проверить уровень хладагента в бачке. Если вентилятор работает и уровень в норме, то теперь можно смело «обвинять» термостат на 409 двигатель.

Как проверить корректность работы термостата? Потребуется демонтаж изделия (рассмотрим ниже). Снятую деталь помещаем в тару с водой. Нагреваем до кипения и наблюдаем за клапаном. Если он отказывается перемещаться, то констатируем выход и строя термостата.

Итак, изделие считается работоспособным, если:

температура начала открытия клапана равна 78 градусам;
температура при полном открытии — 87 градусов.

Технические характеристики двигателя

Двигатель ЗМЗ 409, кроме прочих изменений получил ряд доработок, а именно — клапанная крышка другой формы, улучшенный газораспределительный механизм и новая прокладка металлического типа. Также, увеличился объём, что повлекло за собой модернизацию системы охлаждения.

Прежде, чем рассматривать описание и устройство мотора, стоит определиться с техническими характеристиками 409-го:

Наименование	Характеристика
Тип	Рядный
Топливо	Бензин
Система впрыска	Инжектор
Объем	2,7 литра (2693 см. куб)
Мощность	128 лошадиных сил
Количество цилиндров	4
Количество клапанов	16
Диаметр цилиндра	95,5 мм
Расход	13,2 литра на 100 км
Экологическая норма	Евро-2, Евро-3, Евро-4
Система охлаждения	Жидкостное, принудительное
Порядок работы цилиндров	1-3-4-2
