Система охлаждения уаз патриот 409 двигатель

Радиатор и вентилятор

Антифриз, пройдя через силовую установку, нуждается в снижении температуры. С этой целью используется радиатор, который выполняет функцию охладителя, путём разбиения потока на части, увеличивая площадь обдува. Первоначально, радиатор охлаждения УАЗ Буханка двигатель 409 выполнен из меди с тремя рядами ячеек. Иногда, для увеличения тепловой отдачи, пользователь заменяет изделие алюминиевым. Сам радиатор охлаждается потоком воздуха, который обдувает автомобиль потоком в движении. В стационарном положении, или при медленном перемещении работающему силовому агрегату недостаточно получаемого обдува. С этой целью в конструкции предусмотрен вентилятор.

Вентилятор автомобилей УАЗ Буханка принудительного типа, это означает, что на работающем моторе механизм действует постоянно. Привод изделия выполняется коленчатым валом, через шкив не зависимо, нагружен мотор или нет. Иногда пользователи модернизируют агрегат, устанавливая электрический вентилятор, включающийся по достижению жидкости нужной температуры. Это экономит топливо, и добавляет мотору лошадей.

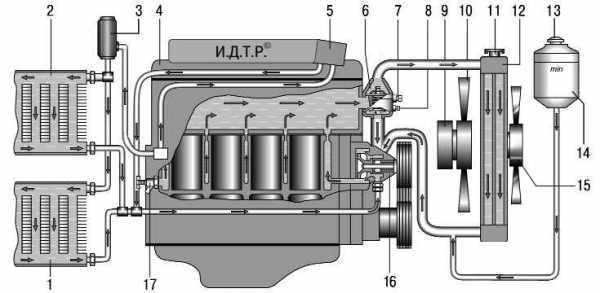

Система охлаждения УАЗ «Буханка»:

Термостат змз 409 какой поставить

Доброго всем здоровья, Уважаемые УАЗоводы! Сегодня я решил сделать небольшой термостатный обзор. За длительное время эксплуатации УАЗа вопрос выбора термостата вставал не раз, а наличие под боком мастерской и внушительного склада запчастей позволили мне не ориентироваться на интернет-отзывы, а проверить и выбрать нужное в реальном времени. Все мои инжекторные УАЗы обладают мотором ЗМЗ 409, поэтому речь пойдет о выборе термостата именно для этого мотора. Для справки на протяжении всего времени выпуска этого мотора, независимо от класса евро термостат используется одинаковой конструкции.

Начну с выбивающегося из стандартных изделий импортного термостата ТАМА

Хорошая, качественная запчасть. Ставится с небольшими переделками, создает под капотом реальную стабильную жару, держит высокую температуру мотора (90гр). Катал на 3160 это изделие. Считаю такую температуру высокой для нашего мотора, в подтверждение этому к середине лета у меня возникла необходимость шлифовать головку блока. До этого стоял термостат 82гр. На автомобиле УАЗ патриот, где штатно установлена гидромуфта использование такого термостата приведет к частому ее включению по причине возросшей температуры подкапотного пространства.К тому же есть отечественные «горячие» термостаты приличного качества, так что не стоит так изворачиваться, если вы решили на зиму поставить что-то «по-горячее»).

С импортным разобрались, теперь про наше. Начну со штатного, температурой 82. Начнем с того, что при покупке изделия неизвестного производителя будьте осторожны, очень много переставлено того, что в последствии никак не оправдает гордого звания термостат. Например

Теперь к тому, на чем можно ездить, чему можно доверять (ИМХО). Прамо 82гр вот он.

«золотая серия» ЗМЗ «двойной ресурс»

Пекар 82гр Пекар производитель автокомпонентов с многолетней историей. В связи с популярностью марки УАЗ расширил свою линейку запчастями и для наших коней. Например: амортизаторы, бензодатчики, датчики температуры, масла, рулевые наконечники, помпы, радиаторы и много чего еще.

Принцип работы

Суть механизма термостата заключается в цилиндре, который располагается ближе к двигателю внутреннего сгорания. Именно в нем есть шарик, который состоит из воска. Как только температура становится выше 80 градусов, то он медленно начинает расплавляться. Под воздействием высоких температур воск расширяется и силой выталкивает штырь. Штырь в свою очередь производит открытие клапанной крышки, которая открывает поступление охлаждающей жидкости. Как только температура двигателя внутреннего сгорания падает, то восковый шарик приходит в свою первоначальную форму, штырь снова встает в свою позицию, а клапанная крышка закрывается.

Термостат двигателя УАЗ Хантер 31519

Доработка корпуса термостата и самого термостата УАЗ Хантер

Доработка заключается в установке штуцера подогревателя, дополнительного термодатчика, глушения отверстия в термостате

заклепываем отверстие в термосе

слева виден доп датчик температуры, так же видно что корпус не имеет отверстия в нижнем патрубке

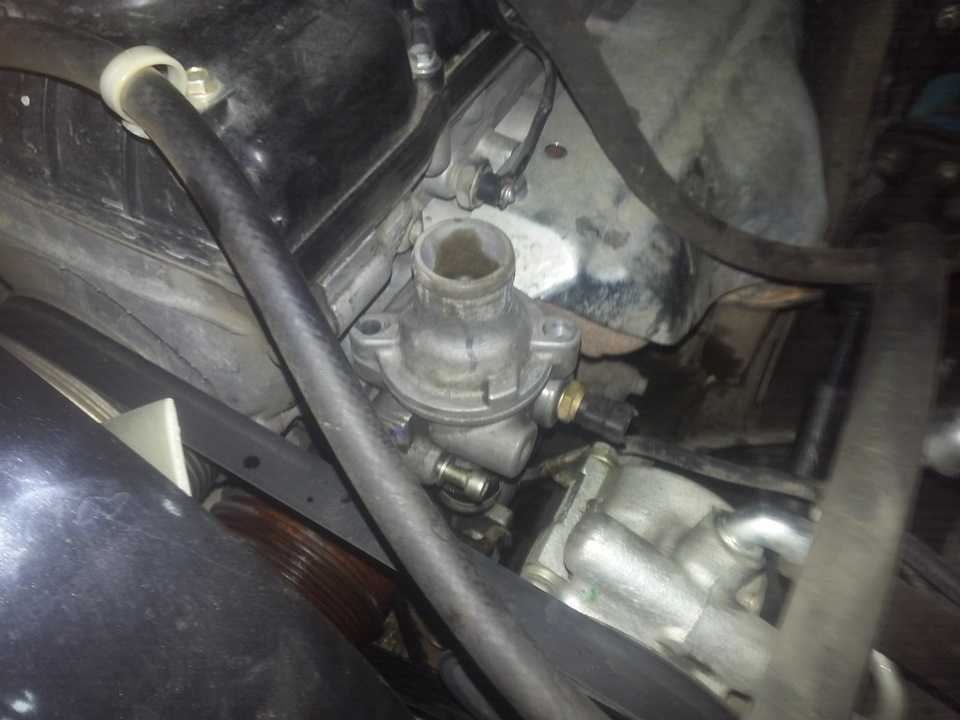

в собранном виде

Восстановление термостата ЗМЗ 514 для УАЗ Хантер

Напомню, что, когда снимал двигатель и менял шланги системы охлаждения, руки добрались до необычного термостата для ЗМЗ 514. При замене патрубка с помпы на термостат был сильно удивлен тем, что в корпусе термостата заглушено отверстие на помпу (т.е. малый круг) в мануале схема охлаждения показывает, что отверстие быть должно, ну я сдуру рассверлил его и воткнул на место, а потом залез в интернет и почитал.

термостат ЗМЗ 514

а так я его рассверлил

Так вот, оказывается, корпус термостата выполнен специально с заглушенным отверстием на малый круг для более эффективного охлаждения ДВС, а в частности 4го цилиндра. Поток ОЖ идет через масляный теплообменник, а не как обычно. Так что теперь надо новый корпус) Но, новый корпус стоит денег, его не так просто найти и это время, короче заколхозил я заглушку, осознав свою поспешность. Вывод: не нужно ничего придумывать, за вас как правило уже все придумали) Взял кусок пластины мм 6, вырезал по наружному диаметру выхода термостата круг, и давай примерять. Суть в чем, эту шайбу поставил м/у термостатом и помпой внутри того самого патрубка, когда примерял то толщину шайбы на наждаке уменьшал, пока не добился соотношения крепления термостата к блоку. Собственно, и все по восстановлению термостата

Как самостоятельно заменить датчики температуры на автомобиле УАЗ Патриот

Подготовительный этап:

• Рожковой ключ на «19»;
• Ветошь;
• Дополнительное освещение по мере необходимости;
• Новый «измерительный прибор».

Пошаговая инструкция по замене датчика своими силами:

• Устанавливаем УАЗ Патриот в периметр ремонтной зоны;
• Глушим двигатель, открываем капот;
• Блокируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
• Снимаем клеммы с ДТОЖ, ключом отвинчиваем датчик;
• Заменяем прибор новым, завинчиваем, надеваем силовые клеммы вновь.

Активируем зажигание, проверяем функциональность датчика. Доливаем недостающее количество антифриза по мере необходимости.

Замена термостата уаз: «патриот», «буханка», «хантер»

Термостат является важным звеном в системе охлаждения двигателя. Поскольку внедорожники УАЗ — довольно тяжелые рамные машины, их моторы нагружены практически всегда, отсюда возникает риск перегрева

Тут важно, чтобы система охлаждения работала идеально

Термостат предназначается для распределения охлаждающей жидкости (тосола или антифриза) по так называемым «контурам» охлаждения. Их всего два: малый контур и большой контур. От момента запуска автомобиля и до момента, когда жидкость прогреется до определенной температуры (80-90 градусов) — работает малый круг. Большой круг включается уже после этой температуры, это и есть температура «открытия» термостата. По большому кругу охлаждающая жидкость идет через большой радиатор охлаждения, который находится в передней части автомобиля.

Может быть возможен ремонт? К сожалению нет, однозначно менять, поскольку они не ремонтируются. Причин, по которым может потребоваться замена термостата уаза может быть несколько:

1. Он может заклинить в закрытом положении, когда работает только малый контур.
2. В открытом положении, когда работает большой круг, соответственно машина очень долго прогревается.
3. Промежуточный вариант, когда термостат завис в полуоткрытом или полузакрытом положении.
4. Возможна такая проблема, в результате которой температура открытия клапана может снизиться на несколько градусов, что опять таки повлечет за собой «недопрогрев» машины до рабочей температуры в зимнее время.

Вот так обычно проверяют реальную температуру открытия клапана С завода на УАЗы ставятся термостаты, температура открытия которых слишком низкая (82-84 градуса). Поскольку для охлаждения мотора с завода стоит вентилятор на ременном приводе, он работает всегда, когда заведен двигатель. Из-за этого зимой трудно прогреть машину полностью, поэтому необходимо ставить клапан на более высокую температуру. А летом ситуация обратная — необходимо ставить клапан с меньшей температурой открытия. Кардинально проблему решить можно только путем замены родного вентилятора на электрический, лучше даже поставить сразу 2 электро-вентилятора.

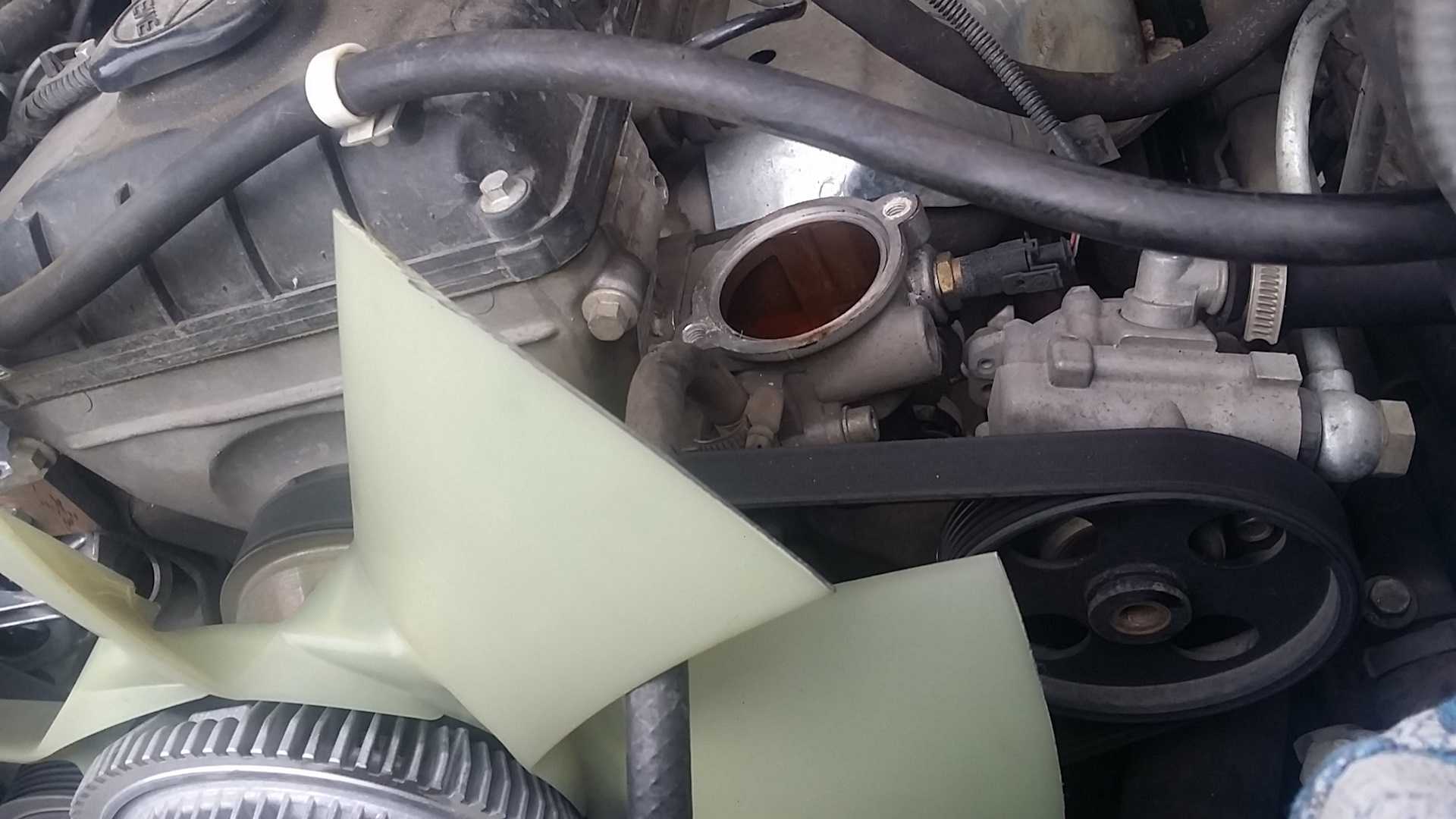

Двигателей на УАЗ ставилась масса, поэтому месторасположение термостата у всех немного может отличаться. Например, на двигателях ЗМЗ 402 (уаз буханка), 410, 417 он находится практически в самой верхней точке, соответственно для его замены придется слить буквально совсем чуть-чуть жидкости.

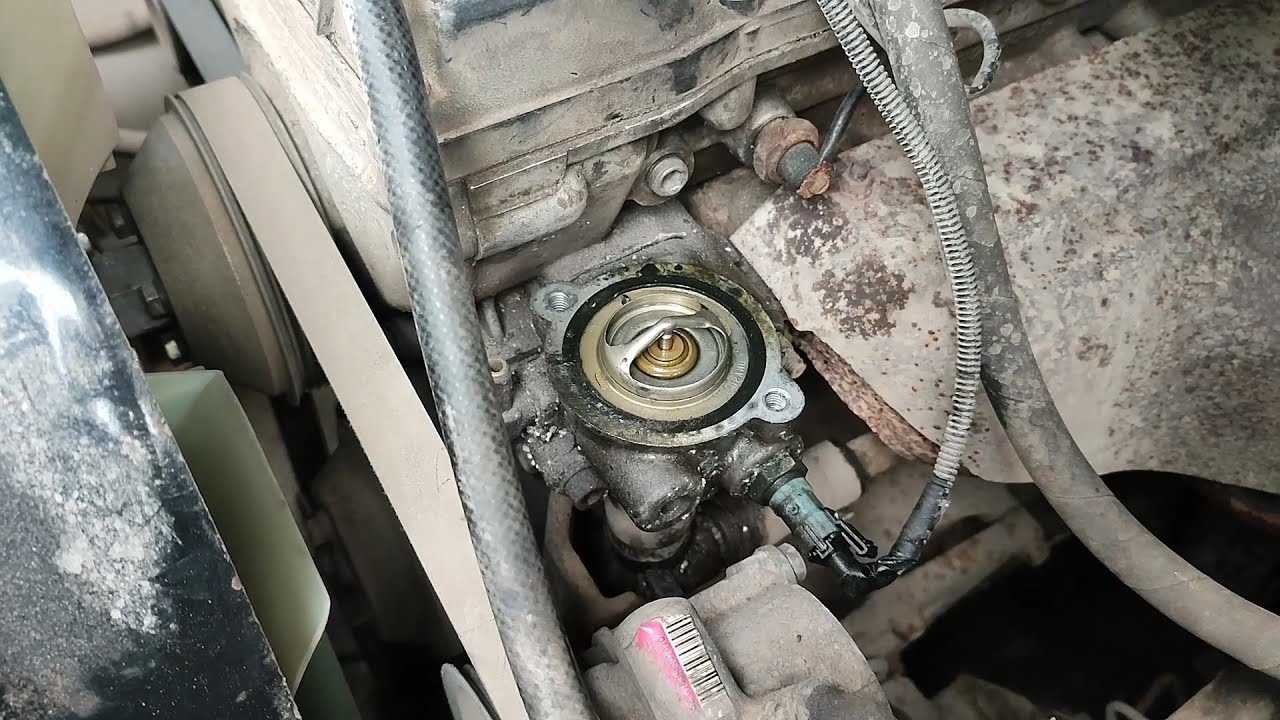

А на УАЗ «Патриот» и на хантере он находится уже немного в другом месте, вы сами можете в этом убедиться, посмотрев видео про замену термостата на уаз патриот.

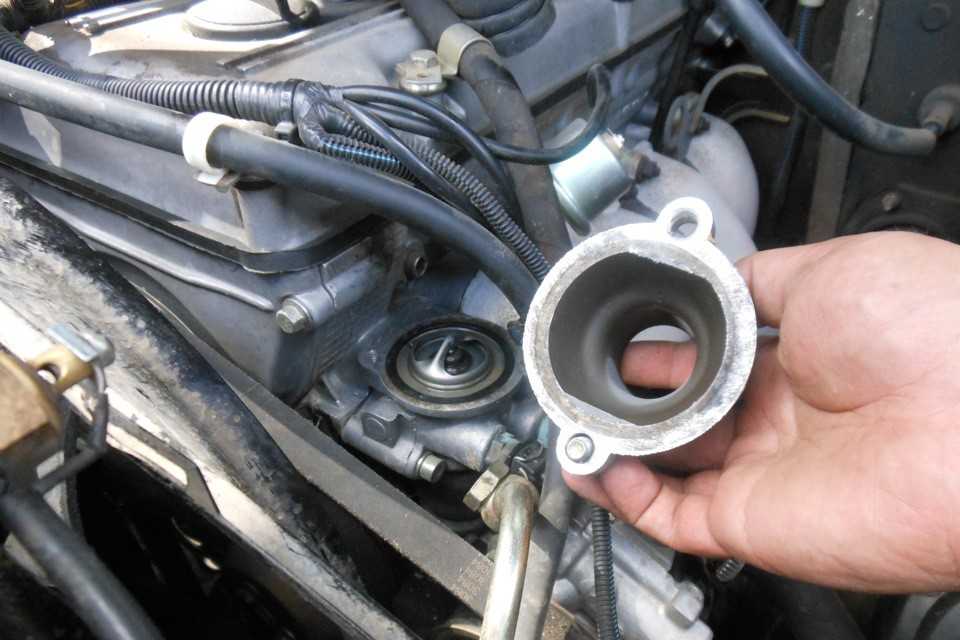

Для того чтобы поменять термостат на уазике, первым делом необходимо слить антифриз (тосол). Обязательно счистите остатки старой прокладки, а новую перед установкой смажьте тонким слоем герметика, чтобы ничего нигде не текло.

После замены обязательно необходимо выгнать воздух из системы, после того, как дольете антифриз до нормы, необходимо запустить двигатель и немного погазовать, ведь чем больше обороты, тем сильнее помпа прокачивает жидкость по системе. Приготовтесь к тому, что во время работы двигателя антифриз будет постепенно уходить, следите за тем, чтобы его уровень не ушел ниже о, иначе есть риск попадания воздуха в систему охлаждения.

Ставить оригинальную запчасть или ее аналог — решать вам, но если решили ставить, например, термостат «ТАМА» с температурой открытия на 88 градусов, скорее всего придется подточить его по кругу, иначе он может не поместиться в посадочное место, все это показывается в видео.

Итак, самостоятельная замена термостата на уаз, это можно сказать «азбука» (уазбука) любого водителя, ведь проблемы с охлаждением могут случиться в дороге, например в длительном путешествии, когда вокруг никого, тут важно знать и уметь их оперативно устранить. uazzone.ru

uazzone.ru

Предназначение изделия

Термостат в системе охлаждения ЗМЗ-409 предназначается для распределения потока охлаждающей жидкости ДВС. Благодаря ему осуществляется распределение жидкости на два контура. Первый контур имеет малый круг, и жидкость циркулирует в рубашке охлаждения и радиаторе отопителя салона. Второй же контур включает в себя тоже, плюс циркуляцию жидкости через большой радиатор.

Таким образом, можно сказать, что термос является неким регулятором, который открывает большой круг циркуляции охлаждающей жидкости после ее нагревания. Если бы его не было, то при запуске мотора сразу же происходила циркуляция жидкости по обоим кругам, что приводило бы к очень продолжительному прогреву мотора ЗМЗ-409.

Особенности

Штатный термостат Ульяновского производства на внедорожнике УАЗ Патриот Евро-3 и Евро-4 имеет крайне малый эксплуатационный срок. Если быть, точнее, то неисправность его заключается в том, что снижается температура охлаждающей жидкости. То есть, с завода установлено, что он должен срабатывать при достижении температуры двигателя 87 градусов и только после этого включаться и функционировать в таком режиме. Благодаря температуре в 87 гр. (рабочая температура двигателя внутреннего сгорания ЗМЗ-409) обеспечивается нормальная работа не только ДВС, но и отопителя салона. Когда же штатный приходит в неисправность (очень распространенная проблема на Патриотах), то температура снижается до 76-77 градусов. В результате мотор работает при неправильной температуре и в салоне приходится включать регулятор печки на максимум, чтобы добиться немного тепла в салоне.

Когда термостат неисправен, то он не подлежит ремонту и требует замены на новый. Но не стоит спешить менять шило на мыло, ведь можно установить изделие более высокого качества, таких от Паждеро. Известен также и «Пекар», но его рабочая температура составляет 80 градусов, а на самом деле он не поднимает выше 75.

Термостат «Тама» характеризуется следующими особенностями: он на один градус выше поднимает температуру антифриза, чем штатные механизмы. То есть, «Тама» имеет рабочую температуру 88 градусов, в то время как штатный по первой 87. На внедорожник УАЗ Патриот ЗМЗ-409 с экологическим стандартом Евро-3 и Евро-4 термостат «Тама» устанавливается без изменений, так как по размерам они аналогичны.

Если же вы обладатель внедорожника с Евро-2 и ниже, то установить термостат «Тама» можно, но потребуется замена тарелки на ту, которая установлена на штатном. То есть замена нужна для того, чтобы «Тама» мог перекрывать входное отверстие на помпе. Чтобы на внедорожник УАЗ Патриот Евро-2 и ниже установить термос «Тама», необходимо подогнать его по размерам штатного.

После замены срок эксплуатации данного агрегата будет гораздо больше, нежели штатного, а в дополнение, в салоне потеплеет на несколько градусов при том же положении регулятора печки. Поэтому если вы задаетесь вопросом, а какой термос лучше поставить для своего Патриота, то решение только одно — «Тама» от Паджеро.

Итак, мы рассмотрели, что собой представляет термостат на УАЗ Патриот с двигателем ЗМЗ-409, какую имеет рабочую температуру. Рассмотрим, когда же нужна замена изделия или как определить его неисправность?

Неисправности

Первым признаком неисправности работы термоса является нарушение температурного режима. То есть, если вы заметили, что рабочая температура двигателя составляет не 87 градусов, а ниже, то следует задуматься о скорой замене термоса. Он также может и заклинить, в результате чего двигатель будет набирать температуру выше 87 градусов. В таком случае необходимо поднять капот и убедиться в исправной работе вентилятора охлаждения и наличия антифриза в расширительном бачке. Если и вентилятор исправен и антифриз соответствует норме, то, скорее всего, заклинила тарелка, в результате чего жидкость не проходит по большому кругу и не охлаждается.

В таком случае необходимо снять термос (ниже рассмотрим процесс) и проверить его исправность. Для этого изделие помещается в емкость с водой, после чего воду необходимо нагревать. Если же вода будет доведена до кипения, а клапан никак не среагирует, то он является неисправным и требует замены.

Изделие считается рабочим, когда:

• температура начала открытия клапана равняется 78 градусов;
• температура полного его открытия составляет 87 градусов.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Термостат на двигателе ЗМЗ-40906 автоматически поддерживает необходимую температуру охлаждающей жидкости. Отключая и включая циркуляцию жидкости по большому кругу через радиатор. На холодном двигателе основной клапан термостата закрыт и вся охлаждающая жидкость циркулирует через открытый перепускной клапан термостата в водяной насос по малому кругу, минуя радиатор.

Проверка работы и исправности термостата системы охлаждения двигателя ЗМЗ-40906, работа термостата на холодном и прогретом двигателе.

При прогреве двигателя и подъеме температуры охлаждающей жидкости до плюс 82+-2 градуса основной клапан в термостате начинает открываться, а перепускной — закрываться. При этом часть охлаждающей жидкости начинает циркулировать по большому кругу через радиатор охлаждения. При температуре плюс 97+-2 градуса основной клапан открыт полностью на величину не мене 8,5 мм. Перепускной клапан при этом закрыт. И вся охлаждающая жидкость циркулирует через радиатор по большому кругу.

Проверить работу термостата можно без снятия его с двигателя ЗМЗ-40906. После запуска холодного двигателя шланг подвода жидкости в радиатор не должен нагреваться. Постепенный рост температуры шлангов радиатора, бачков радиатора при прогреве двигателя указывает на негерметичность клапана термостата или его заклинивание в открытом положении.

Интенсивный нагрев шланга подвода охлаждающей жидкости в радиатор должен происходить при открытии основного клапана – при подъеме температуры охлаждающей жидкости выше плюс 82+-2 градуса.

Схема работы термостата системы охлаждения двигателя ЗМЗ-40906.

Проверка работы и исправности термостата после его снятия с двигателя ЗМЗ-40906.

После снятия с двигателя необходимо очистить термостат, дренажное отверстие во фланце и седло основного клапана. Между основным клапаном и его седлом не должно быть загрязнений, рисок и заусенцев, приводящих к негерметичности основного клапана. Герметичность посадки основного клапана проверить по прохождению щупа 0,1 мм между основным клапаном и седлом у холодного термостата. При прохождении щупа по всей окружности клапана термостат браковать.

Проверка термостата двигателя ЗМЗ-40906 на температуру начала открытия и полный ход клапана.

Установить термостат в воду с температурой плюс 76 градусов и выдержать не менее 3 минут, после чего проверить зазор между клапаном и седлом щупом 0,1 мм. Прохождение щупа по всей окружности клапана говорит о слишком раннем открытии клапана и термостат подлежит замене.

Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах

Для проведения ремонта водяного насоса производства ПАО ЗМЗ на двигателе ЗМЗ-409 выпускается ремонтный комплект 406.1307002-10, состоящий из подшипника, крыльчатки и уплотнения.

Разборка, ремонт и сборка водяного насоса двигателя ЗМЗ-409, ремонтный комплект 406.1307002-10, размеры и зазоры деталей.

Разборка водяного насоса двигателя ЗМЗ-409.

Разборка производится в следующем порядке.

– С помощью съемника снять крыльчатку. – С помощью специального приспособления снять ступицу шкива насоса.

– Вывернуть фиксатор подшипника. – Выпрессовать из корпуса подшипник. Выпрессовку подшипника производить на прессе или с помощью медной оправки. Для более легкой выпрессовки рекомендуется нагреть водяной насос до температуры плюс 80 градусов. – Выпрессовать уплотнение из корпуса насоса.

Размеры и зазоры сопрягаемых деталей корпуса водяного насоса, крыльчатки, ступицы, шкива, вала подшипника водяного насоса двигателя ЗМЗ-409.

Сборка водяного насоса двигателя ЗМЗ-409.

Перед сборкой очистить и промыть детали насоса, удалить отложения с крыльчатки, корпуса и крышки. Проверить величину осевого перемещения наружной обоймы подшипника относительно валика, которая не должна превышать 0,13 мм при нагрузке 5 кгс. Сборка водяного насоса двигателя ЗМЗ-409 производится в следующем порядке.

– С помощью оправки запрессовать подшипник с валиком в сборе в корпус так, чтобы гнездо под фиксатор на обойме подшипника совпало с отверстием в корпусе насоса. – С помощью оправки запрессовать уплотнение на вал подшипника и в корпус насоса, не допуская перекоса. Для запрессовки уплотнения использовать оправку с помощью которой обеспечивается необходимое сжатие пружины уплотнения.

– Завернуть фиксатор подшипника и закернить, чтобы не происходило его самоотворачивание. – Напрессовать на валик подшипника ступицу шкива насоса, выдержав размер 106,0+-0,2 мм. – Напрессовать крыльчатку на валик подшипника, выдержав размер между торцом крыльчатки и торцом корпуса насоса не более 14,2 мм. Не допускается прикладывать усилие запрессовки к обратным сторонам лопастей во избежание их деформации. – Провернуть крыльчатку вместе с валиком. Задевание крыльчатки за корпус не допускается.

При запрессовке необходимо исключить возможность передачи усилия запрессовки через тела качения подшипника на корпус насоса во избежание повреждения и поломки подшипника. На наружной поверхности и заплечиках металлической втулки уплотнения нанесен герметик, который обеспечивает герметичность посадки уплотнения в корпусе водяного насоса. Перед запрессовкой уплотнения оценить и не нарушать целостность покрытия герметика. На двигатель ЗМЗ-409 водяной насос устанавливать с новой прокладкой.

Что делать, если термостат вышел из строя

При поломке термоса на УАЗ «Патриот» есть два варианта исправления данной неполадки:

1. Купить оригинальную деталь от отечественного производителя.
2. Приобрести зарубежный аналог намного лучшего качества, например – .

Как показывает практика, импортные механизмы служат намного дольше, и прекрасно себя показывают в самых разных условиях эксплуатации. Если вы решите установить на двигатель «Патриота» термостат «Тама», то следует учесть, что его рабочая температура составляет 88 градусов. Это незначительная разница по сравнению с термостатом от российского изготовителя. Кроме того, японская деталь имеет аналогичные отечественной параметры, а значит – с ее установкой не возникнет никаких проблем.

Форум всероссийского клуба владельцев УАЗ Патриот

• Темы без ответов
• Активные темы
• Поиск
• Наша команда

Контроллер или аварийный датчик давления масла УАЗ имеет заводской номер ММ111Д, каталожные номера аналогов: 26 02 38 29, 40 21 38 29, 60 12 38 29. Узел контактного рабочего типа служит для оповещения о критически низком напоре масла в каналах ДВС.

ДАД работает вместе с сигнализирующим устройством, расположенным на приборной доске. Если пищит датчик давления масла, значит, показатель упал ниже 0.8 кгс/кв.см. Принцип работы детали основан на разрыве контактов, которые сомкнуты при нулевом давлении в канале.

При повороте ключа зажигания, давление в каналах отсутствует. Загорается аварийная лампочка (масленка). При включении ДВС напор в каналах возрастает, происходит подача смазки в корпус ДАД, мембрана отодвигается, контакты расходятся, аварийная лампочка гаснет.

Проблема некорректной работы ДДМ решается путем его замены. Если одновременно с падением давления срабатывает аварийный узел, необходимо проверять агрегаты всей смазочной системы и каналы.

Система охлаждения УАЗ Патриот 409 двигатель

Каждый раз, когда водитель поворачивает ключ зажигания или нажимает кнопку «Пуск», стартер должен запустить двигатель. Этот механизм берет энергию с 12-вольтовой свинцово-кислотной автомобильной батареей, которая является стандартной комплектацией пр… Каковы ваши звуковые предпочтения? Умеренный? Агрессивное? Нет звука вообще? Может быть, вы хотите разный звук выхлопа в зависимости от настроения. Вам нужен агрессивный выхлоп для вашего автомобиля, который вы с любовью тюнингуете, и «тихий» для ваш… В металлообработке есть аксиома, которая побуждает использовать правильный материалы для работы. Сейчас правильный материал — это керамика. Это высокопроизводительный материал для фрезерных и токарных работ. Их применение в металлообработке дало преи… Когда вы видите автомобиль, рекламируемый как «с турбонаддувом», у всех есть общее чувство, что это более мощный двигатель, способный к дополнительным рабочим характеристикам, но вы можете не знать точно, как он совершил эту магию. …

Power Stroke 6.0L был впервые представлен в 2003 году в качестве возможного преемника Powerstroke 7.3L . Двигатели работали рядом друг с другом в течение короткого времени, прежде чем 6,0 стал единственным двигателем в 2004 году. … АвтоВАЗ для оптимизации производства автомобилей и снижения их стоимости для моделей разных семейств используется одни и те же комплектующие. Примером такой сборки является печка автомобиля ВАЗ-2114, относящегося к семейству «Самара-2». При проектиро… John Deere 7930 оснащен современными технологиями, отличной мощностью и удобными функциями. Средства управления за рулем легки для оператора, это то, что вы и ожидаете от John Deere. Видимость отличная. Передняя подвеска тихая и плавная, отлично спра… Наверняка с каждым автовладельцем, который эксплуатирует свою машину хотя бы более пяти лет, случались проблемы, когда севший аккумулятор не мог запустить мотор, а если быть точнее — то напряжения было недостаточно для того, чтобы крутить стартер. Ес…

«Питер — АТ»
ИНН 780703320484
ОГРНИП 313784720500453

Подведем итоги

В конце хочется отметить, что система охлаждения каждого без исключения автомобиля, для него крайне важна, причем, никакой нет разницы, бензиновый это, как 409 двигатель, или дизельный агрегат. Каждый мотор всегда будет нуждаться в отводе высокой температуры, дабы не заклинило «сердце» машины. Именно по этой причине все владельцы автомашин, в том числе и UAZ Patriot, активно должны следить за исправностью работы агрегата, чтобы не было допущено никаких сбоев. Иначе же, при возрастании температуры более 100-градусов, происходит несвоевременная остановка движка, и для него это фатально, и для водителя тоже.
