Как поменять помпу (водяной насос) на УАЗ Патриот

Помпа (водяной насос) является основным компонентом системы охлаждения любого ДВС (двигателя внутреннего сгорания) с водяным охлаждением, то есть там, где все время циркулирует какая-то жидкость, будь то антифриз, тосол или даже вода. Помпа выглядит как насос с крыльчаткой (лопастями), за счет которых создается движение жидкости по системе.

Иногда случается так, что насос по какой-то причине перестает нормально функционировать, в результате чего двигатель начинает греться и легко может заклинить, а это уже крупные расходы на ремонт, фактически — капремонт. Чтобы всего этого избежать, необходимо делать замену детали на новую раз в несколько тысяч км, как предписывает регламент, либо ездить до появления характерных признаков скорой поломки насоса.

Причины и признаки поломки

Причин, по которым ломаются помпы на УАЗ Патриот может быть несколько. Основная из них — износ подшипника ступицы шкива, из-за попадания в него (подшипник) ОЖ через негерметичный уплотнитель (сальник), например. Но, могут быть и другие причины:

Ремонт или замена

Помпа для УАЗ Патриот с двигателем ЗМЗ 409 обычно меняется целиком на новую, хотя при желании можно попытаться ее отремонтировать самому. Существуют ремкомплекты ВН для многих двигателей УАЗ, в том числе и для 409 двигателя. В состав ремкомплекта входят новые:

• подшипник
• сальник
• крыльчатка

Но, для начала вам придется снять старую помпу с двигателя.

Перед тем, как снять насос с автомобиля, нужно подготовить сам автомобиль и необходимый инструмент, вам понадобятся:

• рожковый ключ на 12 (либо головка на 12);
• шестигранник на 6;
• накидной ключ на 7 для откручивания хомутов;
• отвертка с плоским лезвием;
• монтажная лопатка.

Далее, последовательность замены такая:

1. Автомобиль УАЗ Патриот необходимо поставить на ручник, либо подложить упоры под колеса. Затем сливается охлаждающая жидкость.
2. Снимается с кронштейна насос гидроусилителя рулевого управления.
3. Осуществляется демонтаж вязкостной муфты привода вентилятора.
4. Необходимо демонтировать ремень привода генератора и помпы.
5. Извлеките шкив и отражатель шкива, зафиксировав шкив отверткой и выверните 3 винта, которыми он крепится.
6. Необходимо открутить 3 болта крепления кронштейна насоса ГУР (гидроусилителя) и извлечь кронштейн.
7. Ослабьте хомуты, при помощи которых крепятся подводящие патрубки к помпе.
8. Открутите 2 болта спереди помпы и один сзади, после чего извлеките насос из автомобиля.

Независимо от того, снимали ли вы помпу, чтобы просто проверить ее состояние, или для доступа к другим узлам двигателя — после снятия необходимо в любом случае заменить прокладку на новую, во избежание течи ОЖ. Также, обязательно очистите поверхность прилегания, с которой соприкасается прокладка от всякого рода отложений. Рекомендуется на прокладку нанести тонкий слой герметика.

Помпа на УАЗ Патриот: назначение, замена

Основным узлом каждого автомобиля является двигатель. Чтобы двигатель исправно функционировал, в конструкции имеется система охлаждения, которая позволяет поддерживать температуру мотора и не превышать нормированного значения. Отсутствие системы охлаждения приводит к немедленному выходу из строя двигателя автомобиля. Важную функцию в охлаждении двигателя внедорожника УАЗ Патриот играет водяной насос или помпа. Именно о данном изделии и поведает сегодняшняя статья.

Назначение

Назначение

Помпа обеспечивает непрерывную циркуляцию охлаждающей жидкости в системе автомобиля УАЗ Патриот. Помпа представляет собой насос с лопастями, при вращении которых обеспечивается непрерывное движение охлаждающей жидкости.

Если насос по какой-либо причине перестает функционировать, то температура в двигателе мгновенно поднимается, что приводит к закипанию силового агрегата. Каковы причины неисправности помпы двигателя ЗМЗ-409 на УАЗ Патриоте существуют, рассмотрим подробнее.

Неисправности

Основной причиной неисправности насоса является протечка в системе охлаждения. Это может повредиться уплотнитель, посредством чего происходит проникновение ОЖ к подшипнику помпы и выводит его из строя. Чтобы не допустить такой причины поломки, нужно периодически осуществлять проверочные мероприятия герметичности шлангов.

Старый и новый насос

Кроме того, возможны и следующие виды неисправностей помпы:

• Возникновение течи через прокладку.
• Нарушена целостность сальника.
• Износ подшипников.
• Коррозия крыльчатки (из-за некачественного тосола).

Хотите уменьшить расход вашего Патриота? Для этого прочитайте…

Выявить такого рода неисправности можно следующими способами:

• Наличие посторонних шумов, издающихся из подкапотного пространства. Свидетельствует о неисправности подшипников.
• Повышенная вибрация помпы.
• Изменение цвета антифриза.

Любую неисправность правильнее устранять на раннем признаке, нежели после менять целый узел или систему охлаждения.

Разъело лопасти некачественной охлаждающей жидкостью

Замена

Замена помпы ЗМЗ-409 двигатель Евро-3 может потребоваться в двух случаях: когда необходимо произвести ремонт этого устройства или же его замену; при необходимости доступа к узлам двигателя ЗМЗ-409 внедорожника УАЗ Патриот.

Перед тем как приступить к замене, убедитесь в наличие следующего инструмента:

• ключ на 12;
• шестигранник на 6;
• отвертки;
• монтажная лопатка.

Замена водяного насоса ЗМЗ-409 двигатель Евро-3 осуществляется таким образом:

1. Автомобиль УАЗ Патриот устанавливается на ручной тормоз и сливается охлаждающая жидкость из системы.

   После снятия насоса ГУРа

2. Осуществляется снятие насоса гидроусилителя руля с кронштейна.
3. Извлекается вязкостная муфта, которая расположена в приводе вентилятора.
4. Также потребуется демонтировать ремень привода генератора.
5. Чтобы извлечь шкив и отражатель, необходимо зафиксировать первый с помощью отвертки и выкрутить три винта, которыми они крепятся.
6. После удаления винтов, можно снять отражатель и шкив.
7. Вывинчиваются три болтовых соединения, с помощью которых крепится кронштейн насос ГУР.
8. После этого кронштейн можно извлечь.
9. Теперь можно ослабить хомуты, с помощью которых крепятся патрубки возле помпы.
10. Отвинчиваются два болтовых соединения, расположенных спереди ВН;
11. Вывинчивается один болт, расположенный на задней части насоса.
12. Водяной насос можно извлечь с автомобиля УАЗ Патриот Евро-3.

Далее приступаем к проведению ремонтных работ. Если требуется замена изделия, то перед установкой новой помпы необходимо очистить уплотнительные места и обязательно установить новые прокладки.

Кроме того, во избежание течи жидкости, необходимо на прокладки нанести слой герметика. Монтаж новой помпы осуществляется в порядке обратном снятию. На этом замена ВН ЗМЗ-409 двигатель Евро-3 внедорожника УАЗ Патриот закончена.

К сведению! Если планируется установка второй печки в салон внедорожника УАЗ Патриот Евро-3, то дополнительная помпа только позволит обеспечивать непрерывную циркуляцию ОЖ для отопителя.

Подводя итог, необходимо заметить, что помпа является обязательным устройством, которое должно быть в исправном состоянии. Поэтому периодически следует контролировать ее состояние. Удачных ремонтных работ!

Причины поломки помпы и первые признаки

Причины повреждения водяного насоса:

1. Разрушение резинового сальника из-за естественного износа или попадания в систему охлаждения посторонних примесей.
2. Кавитационный износ лопаток ротора, происходящий под воздействием пузырьков газа, присутствующих в жидкости.
3. Нарушение герметичности уплотнительной прокладки, смонтированной между корпусом помпы и картером движка.
4. Люфт подшипника, возникающий из-за износа или в результате попадания антифриза через текущий сальник.

Поврежденный узел начинает пропускать жидкость, которая скапливается на корпусе или стекает по картеру двигателя на защиту поддона. Неисправный подшипник издает посторонние звуки, которые слышны на работающем моторе. При нарушении целостности ротора ухудшается циркуляция жидкости, что приводит к росту температуры силовой установки.

Детали и схема устройства

Схема устройства охлаждения двигателя ЗМЗ 409 достаточно простая и присущая всем инжекторным версиям. Охлаждающая жидкость циркулирует по кругам — большому и малому. Рассмотрим, детали узла «охлаждайки» более детальнее.

Радиатор и электровентилятор

Радиатор и электровентилятор обеспечивают постоянную температуру мотора в пределах 87-103 градуса Цельсия, чтобы двигатель не перегрелся. На первых моделях двигателя устанавливался трёхрядный охладитель медной конструкции. Но, после неудачных испытаний, конструкторами было принято решение сменить радиатор на трёхрядный алюминиевый.

Электровентилятор включается при помощи блока управления, который регулирует температуру мотора при помощи датчика температуры охлаждающей жидкости. Данные о температурном режиме считываются с рубашки охлаждения и подаются на ЭБУ, который включает и выключает основной вентилятор.

Неисправность вентилятора и радиатора охлаждения ведут к плохой циркуляции и недостаточном охлаждении системы. При этом мотор может перегреваться.

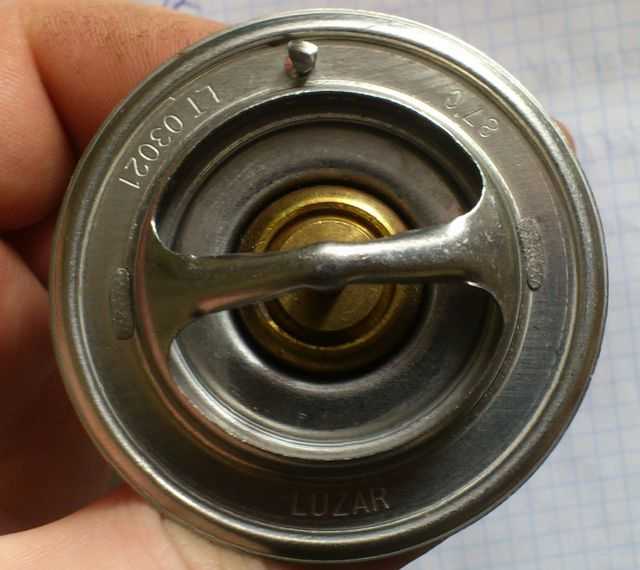

Термостат

Обеспечивает перевод потоков охлаждающей жидкости с малого на большой круг и наоборот. Так, открывается термостат при температурном диапазоне в 60-70 градусов. Это одна из самых важных деталей мотора, поскольку именно она регулирует эффективный и быстрый прогрев движка, а также нормальную работу системы ОЖ.

При прогреве мотора термостат находится в закрытом положении и циркуляция ОЖ обеспечивается по малому кругу без участия радиатора. После открытия термостата жидкость начинает гоняться по большому кругу, что обеспечивает эффективное охлаждение благодаря радиатору.

Неисправность термостата приводит к тому, что двигатель начинает греться, поскольку он находится в закрытом состоянии и зачастую, эта неисправность сопровождается частым включением электровентилятора.

Водяной насос

Водяной насос или помпа служит для обеспечения циркуляции ОЖ по всей системе. Неисправность данного элемента приводит к потере жидкости и перегреву силового агрегата. Обычно износ подшипников внутри изделия приводит к заклиниванию, из-за чего из-под водяного насоса начинается течь.

Отопитель

Одним из неотъемлемых элементов системы охлаждения является система отопителя. Она включает в себя входящий и выходящий патрубок, радиатор и электровентилятор. В зимнее время активно эксплуатируется, чем дополнительно охлаждает движок.

Расширительный бачок и пробка

В расширительный бачок вытесняются газы и пары, которые образуются вследствие эксплуатации системы. Там, этот элемент служить также уровнем ОЖ в системе. Через пробку вытесняется воздух, а также горячая «охлаждайка» при перегреве силового агрегата.

Патрубки

Патрубки — промежуточные элементы, через которые циркулирует охлаждающая жидкость, а также соединяются разные элементы системы. Неисправность данных деталей может привести к потере жидкости, что может значительно снизить уровень в движке. Обычно, в зависимости от пробега и местности эксплуатации данные детали рекомендуется менять один раз на 100 000 км пробега.

Датчик температуры

Датчик температуры охлаждения считывает данные о температурном режиме и передаёт их в электронный блок управления, который проводит регулировке температуры. Устанавливается он на термостате.

Неисправность элемента может привести к тому, что мотор будет перегреваться, поскольку электровентилятор не будет включаться. Особенно это опасно в летний период. Также, проблемы с датчиком могут послужить ряду других проблем связанных с мотором.

Водяная рубашка

Водяная рубашка охлаждения находится внутри блока цилиндров и головки блока. Она обеспечивает вывод тепла с этих элементов, которые нагреваются в процессе эксплуатации. Так, при помощи водяного насоса и патрубков жидкость двигается в радиатор, где собственно и происходит охлаждение, а затем возвращается для поглощения нового тепла.

Если эксплуатация мотора производится на воде, то зачастую каналы рубашки охлаждения берутся коррозией, что приводит к разрушению стенок. Долгая эксплуатация в таком режиме может привести к попаданию охлаждающей жидкости в цилиндры мотора, что может привести к гидроудару и капитальному ремонту силового агрегата.

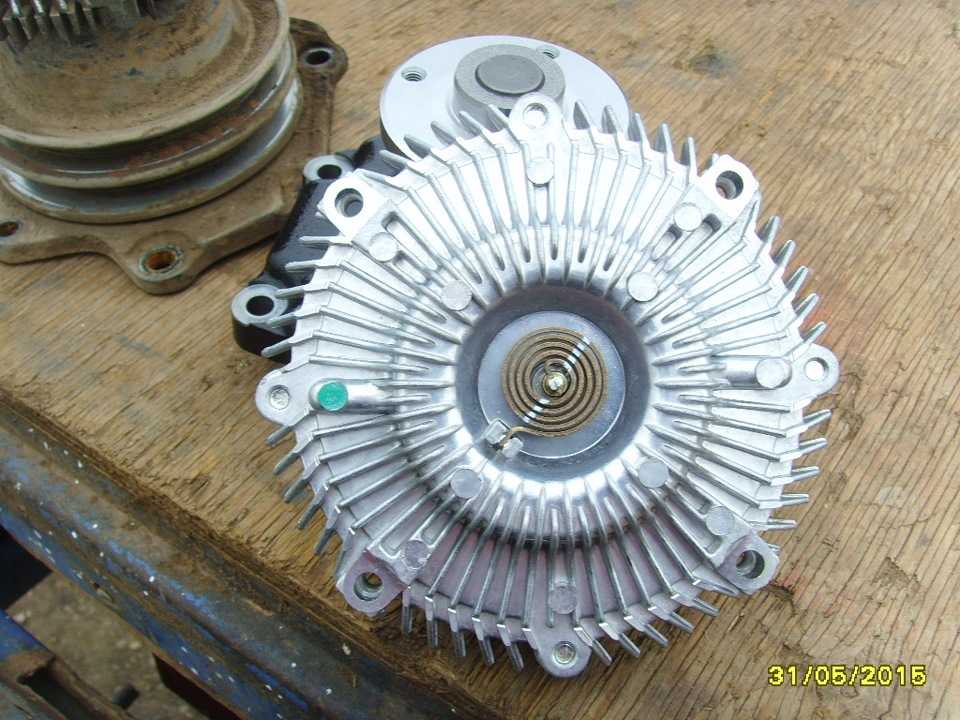

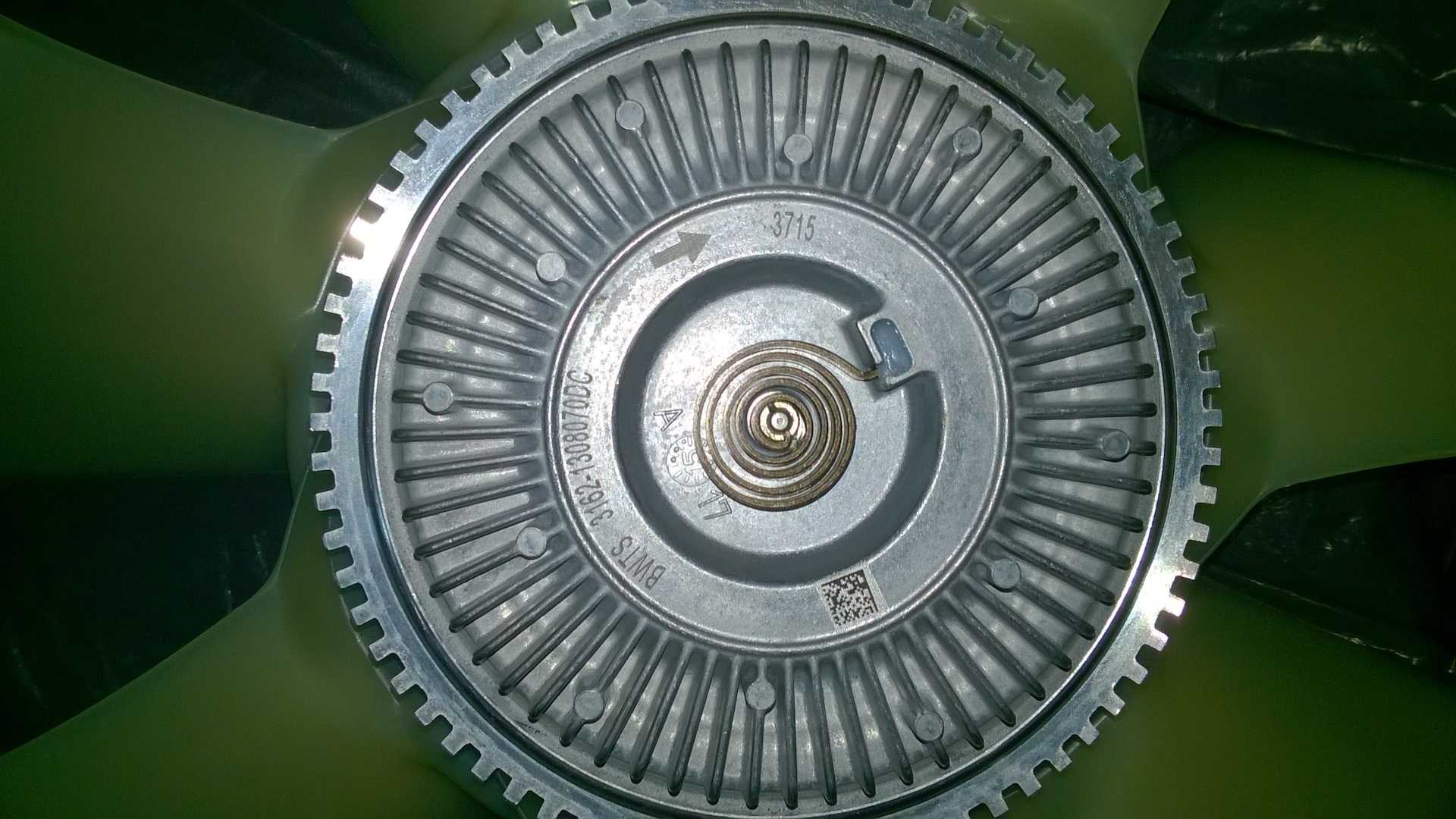

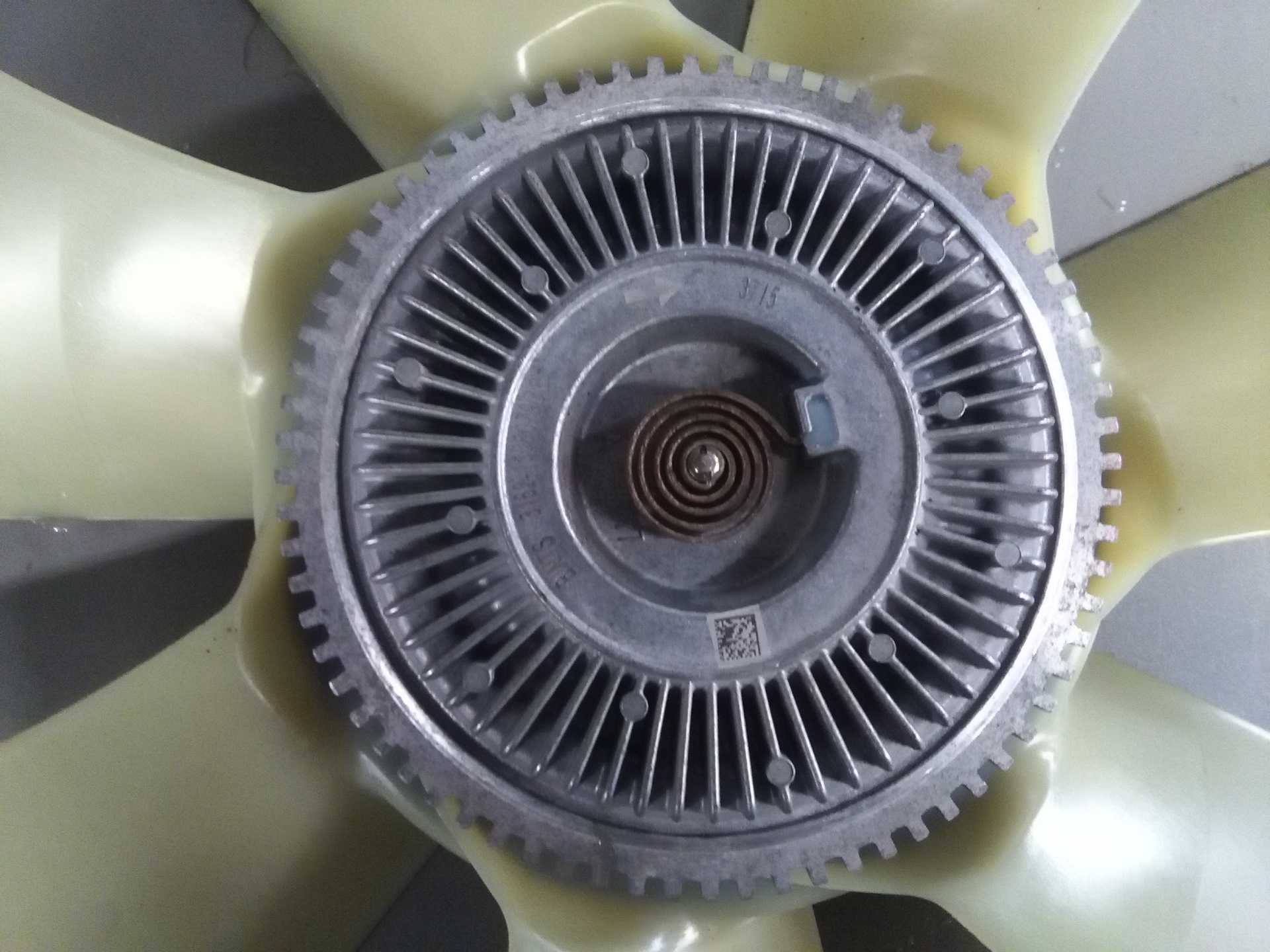

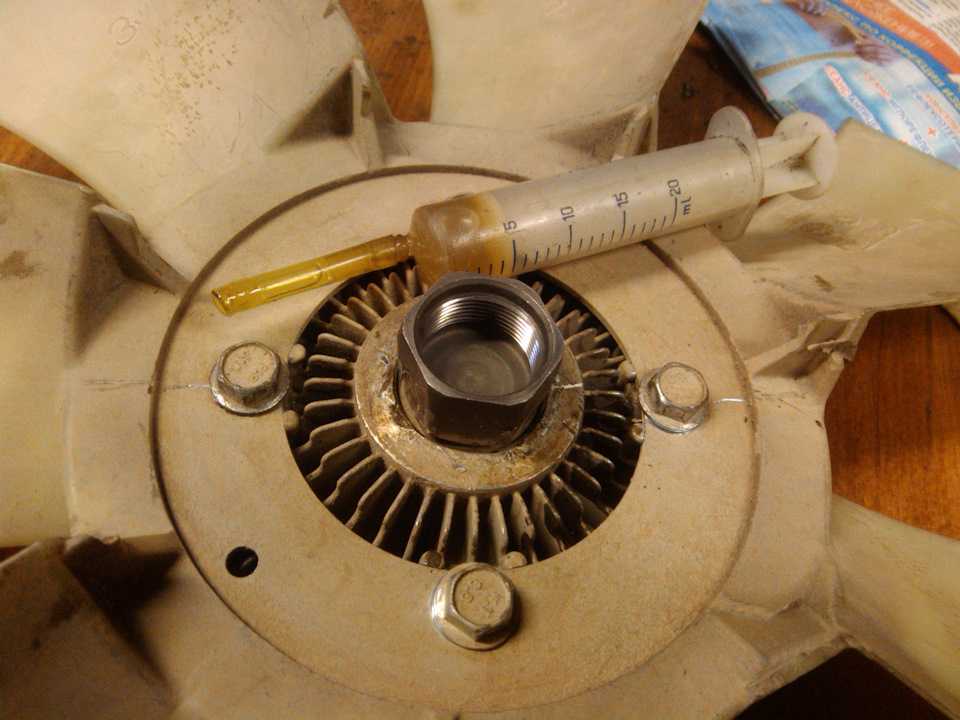

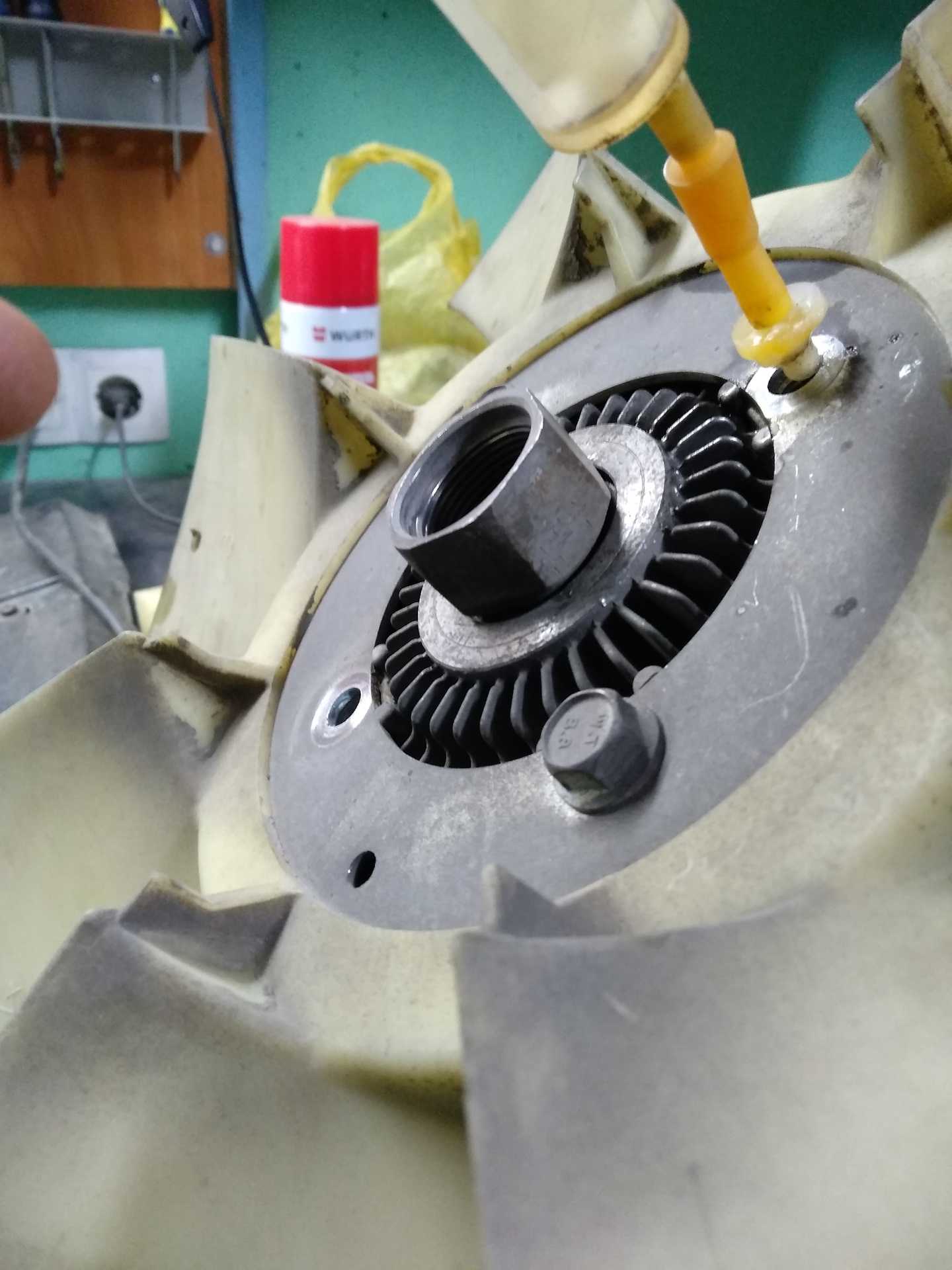

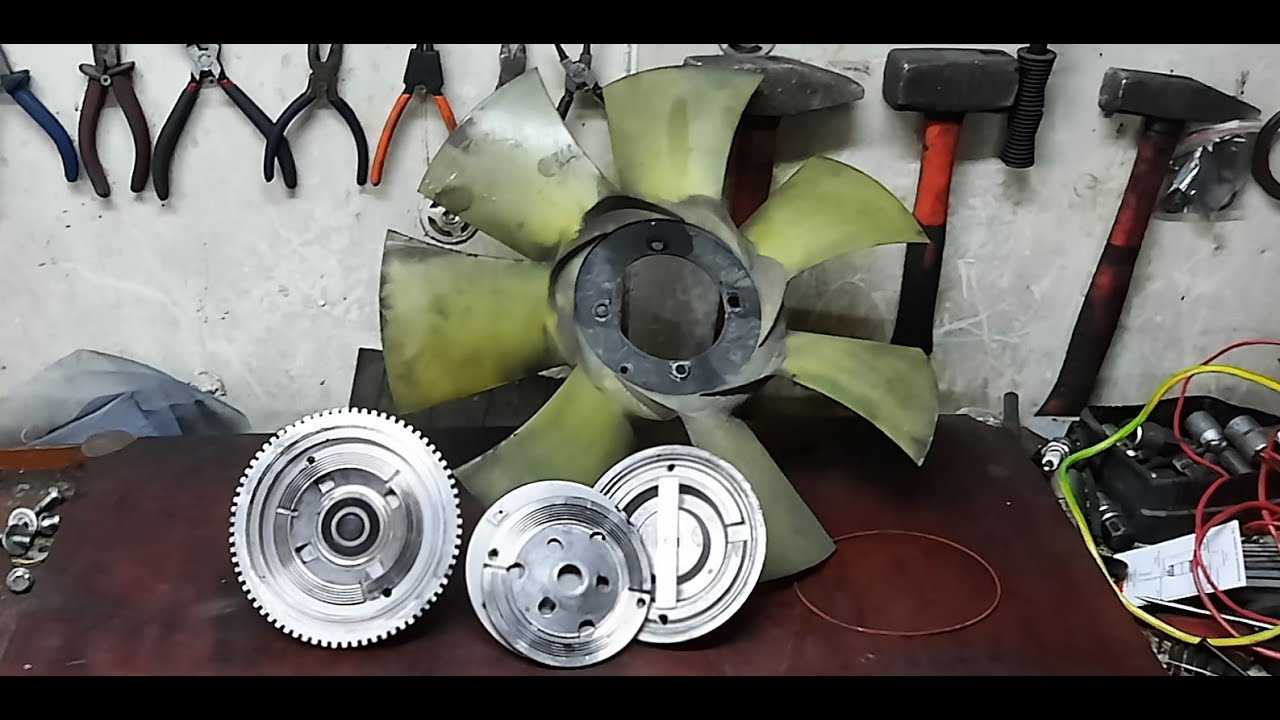

Плюсы и минусы вискомуфты

Начнем с минусов, ведь именно из-за них владельцы предпочитают ставить электровентиляторы на УАЗ Патриот вместо вискомуфты. И самым весомым минусом, пожалуй, является плохой обдув двигателя на малых оборотах — например в пробках или при движении по пересеченной местности на малом ходу. Ведь эффективность работы вискомуфты напрямую зависит от этих самых оборотов.

Помимо этого, есть и другие минусы:

• Дополнительная нагрузка на двигатель. Вискомуфта отбирает часть мощности мотора, особенно это заметно при обгонах на трассе, когда рабочие обороты почти находятся в красной зоне тахометра. Акустический комфорт тоже страдает — появляется характерный шум, вой.
• Нет возможности принудительного включения вентилятора на полную мощность, например, все в тех же пробках на дороге.
• Муфта затрудняет доступ к обводным роликам и приводным ремням, чем значительно усложняет и увеличивает время, затраченное на ремонт.
• Опасность отрыва лопастей вентилятора на больших оборотах, а также опасность повреждения основного радиатора разлетевшимися осколками вентилятора — в результате чего может потребоваться дорогостоящий ремонт с полной заменой антифриза/тосола. А теперь представьте, что это может случиться на трассе, где-нибудь далеко от дома.
• Не поддается ремонту. Неисправная муфта заменяется на новую, хотя можно попробовать просверлить несколько отверстий и зафиксировать её болтами, дабы она вращалась всегда. Но, такой способ ремонта подойдет только для лета, зимой двигатель будет прогреваться очень долго.

• Простая и достаточно надежная конструкция, которая может работать годами без какого-либо обслуживания.
• Ставится на УАЗ Патриот с завода, поэтому вам не придется ничего дорабатывать в случае её замены.
• Не создает нагрузку на электрическую часть автомобиля.

Как видите, минусов у вискомуфты больше, поэтому многие владельцы Патриотов со временем приходят к мысли о её замене на электровентиляторы.

Про электровентилятор

Электровентилятор перекрывает все те минусы, что были у вискомуфты. После его установки сложно будет не заметить следующие улучшения:

• Перестанет перегреваться двигатель в пробках.
• Вы можете принудительно включить электровентиляторы на полную мощность в любой момент, даже стоя на месте, либо запрограммировать их включение по температуре.
• Электровентилятор не будет отнимать мощность у мотора.
• Можно установить сразу два электровентилятора для надежности, если один из них сломается или его будет недостаточно для нормального охлаждения — его роль будет выполнять другой.
• Открывается доступ к роликам и ремням.

С завода на УАЗ Патриот с кондиционером перед радиатором кондиционера (со стороны улицы) ставится так называемая «спарка» — два электровентилятора в пластиковом корпусе. Но на основной радиатор они влияют слабо, да к тому же издают сильный шум. Поэтому, если вы уже надумали ставить электровентиляторы вместо вискомуфты, можете смело их снять.

Процесс установки

Для установки электровентилятора совсем не обязательно посещать сервис, все можно сделать самостоятельно в домашних условиях. Прежде всего, необходимо подобрать или изготовить базу для электровентиляторов (раму или «экран»), подходящую под размер радиатора охлаждения мотора.

Размеры самодельного экрана, чтобы точно нигде ничего не задевало о кузов

Закрепите вентиляторы на раме с помощью шпилек, все зазоры между электровентилятором и рамой закройте при помощи дверных уплотнителей — это необходимо, чтобы создать направленный поток холодного воздуха для эффективного обдува радиатора. Штатный пластиковый (или железный) кожух вентилятора вискомуфты нужен ровно для того же самого.

Электровентиляторы можно подобрать от другого автомобиля, возможны различные варианты, выбирайте самый доступный для вас. Как вариант, за основу можно взять электровентиляторы от автомобиля Тойота «Селика», заказав их доставку с Владивостока, как это сделал человек из видео.

Самый лучший способ монтажа электровентиляторов — такой, при котором все подключается к разъемам штатных электровентиляторов, тогда не потребуется покупки дополнительного оборудования, такого как:

• термореле;
• несколько метров кабеля с толстым сечением;
• железная вставка в патрубок термостата для термореле;
• датчик температуры.

Вам всего лишь нужно будет настроить в блоке управления двигателем температуру включения электровентиляторов (сделать её ниже), ибо с завода эти значения слишком завышены. Рекомендуется заменить термостат на новый, с более низкой температурой открытия. На этом процедуру замены вискомуфты на электровентиляторы можно считать оконченной.

Ремонт водяного насоса ЗМЗ-409

Снятие и установка водяного насоса

Водяной насос снимают для доступа к другим деталям, а также для его ремонта или замены при возникновении во время работы шума, уровень которого превышает обычный и который появляется при образовании большого радиального люфта вала насоса

Разборка насоса — довольно трудоемкая работа, поэтому при возникновении неисправности рекомендуем заменить насос в сборе.

Вам потребуются: ключ «на 12», шестигранник «на 6», отвертка с плоским лезвием, монтажная лопатка.

Работы по снятию и установке водяного насоса показаны при снятом радиаторе системы охлаждения двигателя.

Слейте жидкость из системы охлаждения двигателя.

Снимите с кронштейна насос гидроусилителя рулевого управления.

Снимите вязкостную муфту привода вентилятора.

Снимите ремень привода генератора и водяного насоса.

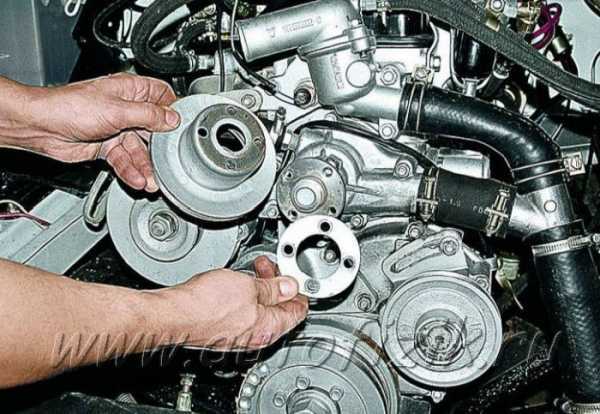

Зафиксировав шкив от проворачивания, выверните три болта его крепления

Снимите отражатель шкива и шкив.

Выверните два болта крепления кронштейна насоса гидроусилителя рулевого управления сверху

Выкрутите один болт снизу

Отводим кронштейн с насосом ГУР в сторону

Ослабьте затяжку крепления хомутов шланга термостата и шланга трубки забора охлаждающей жидкости

Выверните два остальных передних болта

Открутите один болт с задней стороны

Затем снимите водяной насос

Очистите привалочную поверхность от старой прокладки

Установите водяной насос и все снятые детали в обратном порядке.

Не забудьте нанести герметик на привалочные поверхности водяного насоса и блока цилиндров.

Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки.

Разборка

Крыльчатка отлита из пластмассы, но имеет металлическую ступицу, в которой нарезана резьба под съемник.

Снять с помощью съемника крыльчатку 1 насоса

Съемником спрессовать ступицу 1 шкива насоса.

Вывернуть фиксатор 2 подшипника и выпрессовать подшипник с валиком насоса в сторону шкива

Выпрессовать сальник 1 насоса.

Промыть и очистить от отложений детали насоса.

1. Подшипник на валике насоса должен вращаться свободно, без заеданий, в противном случае заменить подшипник с валиком в сборе.

Если в подшипнике чувствуется большой люфт, заметны следы вытекания смазки из-под защитных колец или перекат шариков при вращении подшипника, его нужно заменить в сборе с валиком.

2. Осмотреть крыльчатку. Если на ней есть трещины, сколы и т.п., заменить.

3. Осмотреть сальник. Если на нем есть надрывы, трещины, резина потеряла упругость, поломана поджимная пружина, сальник заменить.

Напрессовка ступицы шкива и крыльчатки водяного насоса

А = (117,5±0,2) мм (двигатели мод. 402 и 4021);

В = 0 / 0,2 мм (двигатели мод. 402 и 4021);

С = 0,9 / 1,3 мм (двигатель мод. 409)

Сборку насоса производят в порядке, обратном разборке.

При сборке насоса осмотреть прокладки, если на них есть надрывы или прокладки сильно обжаты, их необходимо заменить.

При запрессовке крыльчатки и ступицы упор должен быть на валик насоса.

При сборке насоса выдержать размеры, указанные на рисунке.

После заворачивания фиксатора подшипника нужно раскернить края отверстия так, чтобы часть металла вошла в шлиц фиксатора, чтобы исключить самоотворачивание.

Источник статьи: http://avtomechanic.ru/sistemi/dvigateli/dvigatel-zmz-409/remont-vodyanogo-nasosa-zmz-409

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Как Проверить Помпу Не Снимая С Двигателя

Проверка насоса на двигателе автомобиля

Насос охлаждения двигателя автомобиля (вода Помпа) является фундаментальным элементом, который предотвращает перегрев устройства. Работа двигателя внутреннего сгорания сопровождается значительным нагревом, для защиты от перегрева требуется принудительная циркуляция антифриза в системе. Повреждение насоса станет обязательным условием для закипания антифриза и неисправности двигателя. Теперь вы можете узнать, как проверить состояние насоса без снятия элемента с двигателя и что делать, если проход неисправен.

Конструкция насоса

Корпус насоса изготовлен из стали или алюминия, а внутри находится вал со шкивом, в котором находится рабочее колесо. Также внутри насоса находятся каналы для подачи и разгрузки антифриза. Вращение рабочего колеса обеспечивает лучшую циркуляцию воды в системе.

А вы читали нашу статью, в чем разница между антифризами разных цветов, можно ли их комбинировать? Информация довольно интересная — http://avtopub.com/antifrizyi-raznyih-tsvetov/

Почти все автомобили установлены насосы, рабочее колесо и корпус которых изготовлены из сплавов различных металлов, к сожалению, также являются пластиковыми рабочими колесами. Расположите насос нормально перед двигателем.

Симптомы отказа насоса системы охлаждения

Вы можете обнаружить проблемы с насосом радиатора по следующим признакам:

• запах антифриза в салоне;
• посторонние звуки во время работы двигателя, особенно когда педаль акселератора нажата;
• появление пятен от замерзания под автомобилем после парковки;
• падение уровня охлаждающей жидкости в баке;
• перегрев двигателя (стрелка на панели исчезает в красноватой области).

Проверка состояния водяного насоса

Осмотреть насос в машине не так уж и сложно. Сначала двигатель должен быть прогрет до рабочей температуры. В результате сделайте следующее:

1. Рукой протолкните верхнюю трубу к выходу радиатора. С насосом вы почувствуете давление, которое он оказывает. Будьте осторожны при выполнении этой задачи, так как температура антифриза обычно составляет 90 ° C и является простой. Если антифриз системы не пульсирует или пульсация практически отсутствует, проведите более подробный тест.
2. Необходимо снять защиту механизма синхронизации и визуально осмотреть насос. На выходе отображаются вены от замерзания, которые вызывают повреждение уплотнения. Кроме того, отложения серого цвета появляются как признаки дефектов насоса, так как он также называется красноватым в своем местоположении. Тогда надо будет подробно взлетать.
3. Если во время работы двигателя слышен звук неисправного подшипника, необходимо проверить насос для свободной игры в области вала. Просто стряхните привод насоса. При всем «вылеченном» явном изменении подшипника.

Как заменить помпу на автомобилях «Газель». Замена помпы на газели 402

ЗМЗ-402.Замена насоса охлаждающей жидкости | AUTOFIZIK.RU / авторемонт

Снимаем радиатор (см. Снятие радиатора)Снимаем крыльчатку и шкив вентилятора (см. Замена подшипника вентилятора).

Удерживая шкив насоса «газовым» ключом, ключом «на 12» отворачиваем четыре болта крепления шкива.

Снимаем шкив и пластину.

Ослабляем затяжку хомута и снимаем шланг отопителя с патрубка насоса.

Выводим из скобы крепления и отводим в сторону провода датчиков системы смазки.

Головкой «на 13» отворачиваем пять гаек крепления насоса к блоку цилиндров.

и прокладку, осторожно поддев ее ножом

Ключом или головкой «на 10» отворачиваем болт крепления крышки насоса.

Осторожно постукивая медным молотком, снимаем крышку насоса

пошаговые инструкции + видео и фото » АвтоНоватор

Двигатель любого транспортного средства нуждается в охлаждении

Даже в период зимней эксплуатации важно поддерживать систему охлаждения в рабочем состоянии

При этом особое внимание водители уделяют состоянию патрубков и помпы. Ведь именно от их работоспособности зависит качество охлаждения мотора

Для чего нужна помпа в автомобиле

Любой силовой агрегат работает при высоких температурах. В частности, для автомобилей «Газель» рабочей температурой хорошо разогретого мотора считается показатель 92–99 градусов. Начиная перегреваться из-за повышенных нагрузок, двигатель сразу же охлаждается своевременной подачей необходимого количества охлаждающей жидкости (в зависимости от модели, «Газели» заливаются либо тосолом, либо антифризом).

Итак, чтобы мотор не перегревался и не «закипел», в устройстве машины предусмотрена система охлаждения. При этом жидкость в системе циркулирует только принудительно, под воздействием водяного насоса (или, как его часто называют водители, помпы).

Помпа обеспечивает стабильную циркуляцию тосола, тем самым подавая к мотору всегда свежую жидкость. Именно благодаря её работе двигатель не успевает прогреваться до критической температуры.

Устройство имеет металлический корпус и специальные петли для надёжности крепления в корпусе автомобиля

Детали и схема устройства

Схема устройства охлаждения двигателя ЗМЗ 409 достаточно простая и присущая всем инжекторным версиям. Охлаждающая жидкость циркулирует по кругам — большому и малому. Рассмотрим, детали узла «охлаждайки» более детальнее.

Радиатор и электровентилятор

Радиатор и электровентилятор обеспечивают постоянную температуру мотора в пределах 87-103 градуса Цельсия, чтобы двигатель не перегрелся. На первых моделях двигателя устанавливался трёхрядный охладитель медной конструкции. Но, после неудачных испытаний, конструкторами было принято решение сменить радиатор на трёхрядный алюминиевый.

Электровентилятор включается при помощи блока управления, который регулирует температуру мотора при помощи датчика температуры охлаждающей жидкости. Данные о температурном режиме считываются с рубашки охлаждения и подаются на ЭБУ, который включает и выключает основной вентилятор.

Неисправность вентилятора и радиатора охлаждения ведут к плохой циркуляции и недостаточном охлаждении системы. При этом мотор может перегреваться.

Термостат

Обеспечивает перевод потоков охлаждающей жидкости с малого на большой круг и наоборот. Так, открывается термостат при температурном диапазоне в 60-70 градусов. Это одна из самых важных деталей мотора, поскольку именно она регулирует эффективный и быстрый прогрев движка, а также нормальную работу системы ОЖ.

При прогреве мотора термостат находится в закрытом положении и циркуляция ОЖ обеспечивается по малому кругу без участия радиатора. После открытия термостата жидкость начинает гоняться по большому кругу, что обеспечивает эффективное охлаждение благодаря радиатору.

Неисправность термостата приводит к тому, что двигатель начинает греться, поскольку он находится в закрытом состоянии и зачастую, эта неисправность сопровождается частым включением электровентилятора.

Водяной насос

Водяной насос или помпа служит для обеспечения циркуляции ОЖ по всей системе. Неисправность данного элемента приводит к потере жидкости и перегреву силового агрегата. Обычно износ подшипников внутри изделия приводит к заклиниванию, из-за чего из-под водяного насоса начинается течь.

Отопитель

Одним из неотъемлемых элементов системы охлаждения является система отопителя. Она включает в себя входящий и выходящий патрубок, радиатор и электровентилятор. В зимнее время активно эксплуатируется, чем дополнительно охлаждает движок.

Расширительный бачок и пробка

В расширительный бачок вытесняются газы и пары, которые образуются вследствие эксплуатации системы. Там, этот элемент служить также уровнем ОЖ в системе. Через пробку вытесняется воздух, а также горячая «охлаждайка» при перегреве силового агрегата.

Патрубки

Патрубки — промежуточные элементы, через которые циркулирует охлаждающая жидкость, а также соединяются разные элементы системы. Неисправность данных деталей может привести к потере жидкости, что может значительно снизить уровень в движке. Обычно, в зависимости от пробега и местности эксплуатации данные детали рекомендуется менять один раз на 100 000 км пробега.

Датчик температуры

Датчик температуры охлаждения считывает данные о температурном режиме и передаёт их в электронный блок управления, который проводит регулировке температуры. Устанавливается он на термостате.

Неисправность элемента может привести к тому, что мотор будет перегреваться, поскольку электровентилятор не будет включаться. Особенно это опасно в летний период. Также, проблемы с датчиком могут послужить ряду других проблем связанных с мотором.

Водяная рубашка

Водяная рубашка охлаждения находится внутри блока цилиндров и головки блока. Она обеспечивает вывод тепла с этих элементов, которые нагреваются в процессе эксплуатации. Так, при помощи водяного насоса и патрубков жидкость двигается в радиатор, где собственно и происходит охлаждение, а затем возвращается для поглощения нового тепла.

Если эксплуатация мотора производится на воде, то зачастую каналы рубашки охлаждения берутся коррозией, что приводит к разрушению стенок. Долгая эксплуатация в таком режиме может привести к попаданию охлаждающей жидкости в цилиндры мотора, что может привести к гидроудару и капитальному ремонту силового агрегата.
