Замена мотора отопителя рено меган 2

Как снять вентилятор отопителя на Renault Megane 2

• Файлы
• Двигатель
• Объем двигателя: 1.4, 1.6, 1.5, 2.0 (л)
• Модель автомобиля: Megane 2

Описание снятия вентилятора печки на Меган 2

При попадании листьев и другого мусора в вентиляторе печки появляется гул, от которого достаточно сложно избавиться. Приходится снимать вентилятор, прочищать, смазывать и собирать в обратном порядке. Процедура достаточно сложная, требует сноровки.

Порядок работы:

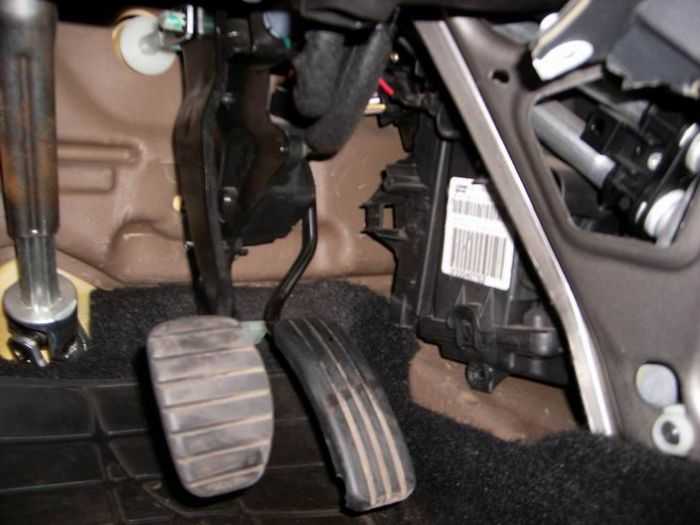

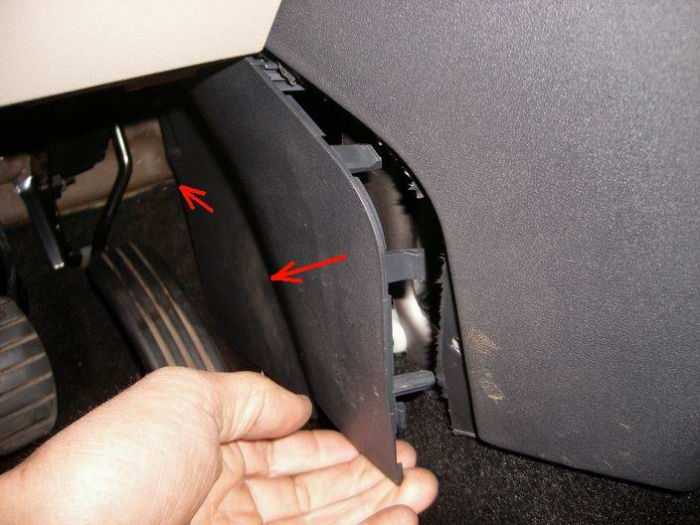

С водительской стороны снимаем пластиковую панель. Основная клипса в центре панели.

Вооружаемся фонарем и находим разъем концевика стоп-сигнала в районе педали тормоза.

Поворачиваем его часть против часовой стрелки и отсоединяем.

Отсоединяем разъем с педали газа. Снимается так: надавливаем с плоской стороны справа и вынимаем, в помощь отвертка.

Снимаем педаль тормоза. Снимаем стопорное кольцо со штока и опускаем вниз фиксатор.

Вынимаем ось потянув ее вправо.

Откручиваем 4 гайки крепления педального узла (ключ на 13)

Вынимаем педальный узел.

Ныряем в недра в сторону печки и находим разъем на корпусе вентилятора печки.

Отсоединяем его нажимая на фиксатор с двух сторон

Далее нужно нажать на язычок фиксатора (см. фото) и повернуть весь узел против часовой стрелки

Далее более сложный этап работ

Снимаем разъем с двумя толстыми проводами. Для этого поддеваем снизу защелку по направлению от центра узла и открываем хитрый разъем (как крышку багажника). После чего выводим его с оси влево по ходу

Вынуть узел вентилятора печки мешает тормозной шток.

Если действовать по регламенту технических нот Renault, то объем работ увеличится вдвое.

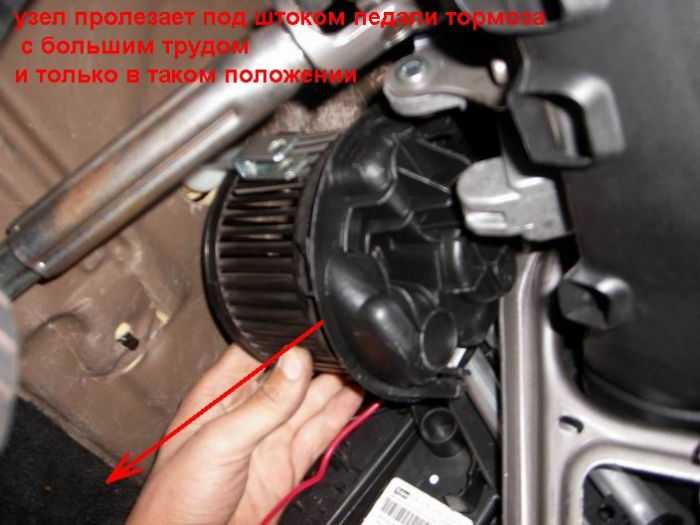

Корпус вентилятора достаточно сложно, но пролезает под штоком тормозной педали между трубками отопителя и только в таком положении как на фото ниже!

Важно не повредить крыльчатку в процессе снятия

Мотор печки у вас в руках.

Сборка в обратном порядке.

материал пользователя megane-club.ru

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Что такое вентилятор печки

Автомобильный отопитель выполняет довольно простую, но важную функцию — обогрев салона. Кроме этого, устройство предотвращает запотевание стёкол. В соответствии с принятыми нормами, при температуре за бортом в -25 ˚С в салоне должно быть не менее +16 ˚С. Такие показатели необходимы для комфортной эксплуатации автомобиля. Конструктивно отопитель не является сложным узлом.

Тепло в салон поступает от работающего силового агрегата. Нагретый тосол, циркулирующий по системе охлаждения мотора, также попадает в отопительную систему. Там он поступает в радиатор печки, выполняющий функцию обычной квартирной батареи. Вентилятор прогоняет через соты радиатора забортный воздух, который таким способом прогревается. Затем он через воздуховоды поступает в салон. На большинстве транспортных средств тосол, который проходит через радиатор отопителя, сразу возвращается в двигатель, и эта циркуляция обеспечивает постоянно высокую температуру радиатора.

Вентилятор отопителя обеспечивает подачу и распределение горячего воздуха по салону автомобиля

В результате обеспечивается и поддерживается высокая постоянная температура в системе. В случае отсутствия вентилятора не было бы подачи горячего воздуха в салон. По такому принципу работает большинство автомобильных печек.

Одним из основных элементов, обеспечивающим подачу и распространение тепла по салону, является вентилятор отопителя, представляющий собой электромотор с крыльчаткой на его оси. Он предназначен для применения в системе отопителя машины для нагнетателя горячего воздуха.

Где находится вентилятор печки у автомобиля «Рено Меган»

На «Мегане» 2 (3) для ремонта либо замены вентилятора печки потребуется демонтировать элемент. При недостаточном опыте отыскать моторчик отопителя не так просто. Чтобы подобраться к электромотору, нужно опуститься под торпеду к педальному узлу. Справа от педали акселератора есть щиток: его нужно открыть. За ним и располагается электродвигатель.

Вентилятор печки находится под передней панелью в верхней её части

«Симптомы» поломки

В первую очередь обозначим все основные признаки, которые могли сигнализировать о том, что двигатель уже неисправен.

• Вентилятор начинает очень медленно вращаться.
• Скорости начинают постепенно пропадать. Чаще всего исчезают не все сразу, а некоторые по отдельности. Потом они терпят неудачу — они вообще не работают.
• Внутри машины чувствуется запах проводки.
• Запуск печи сопряжен со значительными трудностями. Следовательно, автомобилисты эксплуатируют его только после «попадания» в правую нижнюю торпеду.
• В конце концов двигатель вообще перестает заводиться. Это самый крайний случай. При обнаружении этой неисправности немедленно приступить к ремонту.

Чтобы точно узнать, что вентилятор отопителя Рено Меган 2 не работает, нужно узнать немного больше о диагностике вентилятора автомобиля.

Ремонтируем систему своими руками

Многие ремонтные работы можно произвести самостоятельно, как на бензиновых, так и на дизельных моделях. Выяснив причину плохой работы печки, необходимо устранить неисправность.

Снять вентилятор на Рено Меган всех трех поколений не очень просто. Для того, чтобы демонтировать вентилятор с моторчиком, который не включается, необходимо выполнить следующие действия:

1. Убираем пластиковую накладку, которая находится возле педалей (справа). Делать это нужно аккуратно, чтоб не повредить хрупкие пластиковые защелки. Проворачиваем датчик стоп-сигнала против часовой стрелки, и вынимаем его.
2. Отсоединяем разъем педали газа и вынимаем ось тормоза, удалив предварительно стопорную шайбу и опустив фиксатор вниз. Ключом на 13 откручиваем гайки крепления педального узла и демонтируем его.
3. Внутри образовавшейся ниши находим нужную деталь (для этого необходимо воспользоваться фонариком). Вынимаем узел вентилятора, отсоединив разъем.
4. Для того чтоб вынуть вентилятор, необходимо нажать на фиксатор и повернуть его против часовой стрелки. Извлечь деталь из штатного места довольно сложно, так как мешает шток тормозов. Можно аккуратно достать его, между трубками антифриза. Действовать нужно предельно внимательно, чтоб не повредить крыльчатку отопителя. Осмотрите деталь на предмет засора и механических повреждений, из-за которых он может не включаться.

Замена радиатора необходима в случае его протекания или засора. Для того чтоб совершить ремонт радиатора нужно выполнить следующие действия:

1. Отсоедините провода от АКБ, начиная с минусового. Далее пережмите шланги, чтоб не вытекла охлаждающая жидкость, и откройте крышку лючка, который ведет к нижнему кожуху.
2. Откройте щиток на панели приборов, который размещается сбоку. Теперь отключите колодку датчика и корректора фар и поставьте включатель режима на минимальное открытие заслонки.
3. Отсоедините воздуховоды и отведите шланг вниз, а также уберите переднюю часть воздуховода, распределяющую воздушные потоки, и уберите жгут проводов в сторону. Отогните коврик салона и демонтируйте нижнюю часть кожуха.
4. После чего открутите четыре болта щитка приборной панели и откройте ее. Для того чтобы охлаждающая жидкость из радиатора не вытекла на землю, подставьте под низ подходящую емкость.
5. Теперь отодвиньте радиатор, открутите хомуты, удалите шланги радиатора и выньте деталь.
6. Установка отопителя производится в обратном порядке. При этом не забудьте поставить новые прокладки, подсоединить все провода и датчики. Убедитесь, что радиатор включается и нормально греет. Устанавливайте защитные пластиковые элементы только после того, как система прошла проверку, датчики работают и протеканий охлаждающей жидкости не обнаружено.

Особенности системы отопления Рено Меган 2

На автомобиле Рено Мега 2 установлен отопитель салона жидкостного типа

Система отопления, кондиционирования и вентиляции Рено Меган 2 представляет собой единый комплекс, обеспечивающий максимально комфортные условия в салоне автомобиля независимо от погодных условий и режима движения

Система включает в себя отопитель (повышает температуру воздуха при любых режимах работы системы), кондиционер (снижает температуру и влажность воздуха), воздухонагнетатель (вентилятор) и воздуховоды с фильтром (обеспечивают воздухообмен в салоне, очищают воздух от пыли), а также блок управления (управляет всеми элементами системы для получения заданных параметров комфорта).

Радиатор отопителя объединен с системой охлаждения двигателя двумя шлангами, проходящими в моторном отсеке.

Радиатор помещен в пластмассовый кожух климатического блока, установленный под центральной частью панели приборов.

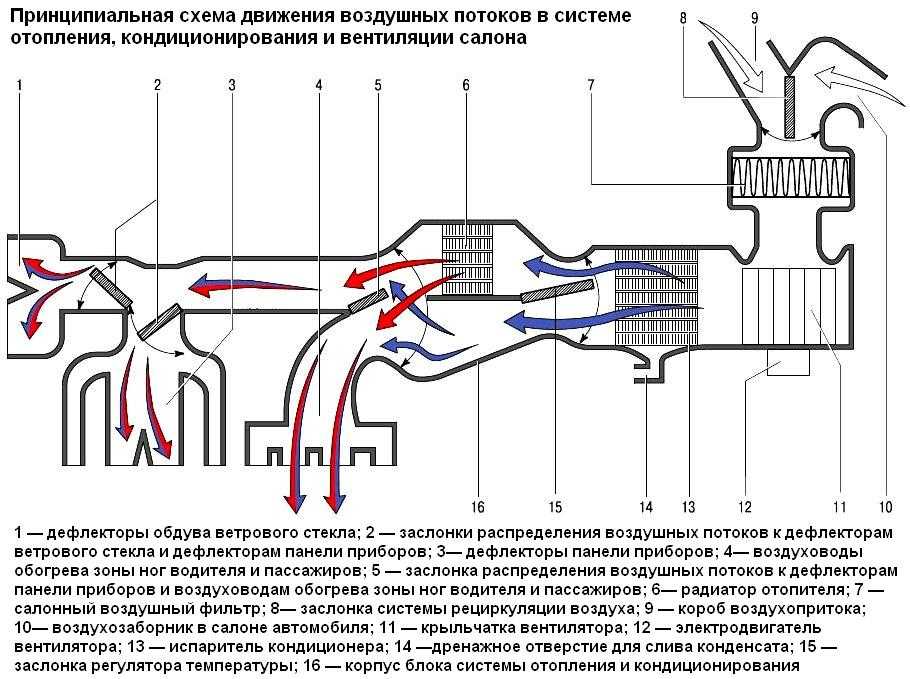

— теплообменник (радиатор) 6 (рис. 1) отопителя, предназначенный для нагревания поступающего в салон воздуха теплом охлаждающей двигатель жидкости;

— вентилятор (воздухонагнетатель) 11. Электродвигатель 12 вентилятора с возбуждением от постоянных магнитов, обеспечивающий регулируемую подачу наружного воздуха к заслонкам отопителя и кондиционера.

Для получения различных значений частоты вращения вентилятора в цепи питания электродвигателя установлен блок дополнительных резисторов;

— заслонка 15 регулятора температуры воздуха, поступающего из отопителя в салон. От изменения ее положения зависит количество воздуха, проходящего через теплообменник отопителя, и наружного воздуха, проходящего в обход теплообменника;

— заслонки 2 распределения воздуха, поступающего из отопителя по воздуховодам в салон или для обдува ветрового стекла.

Отопитель в сборе на картинке 2.

Возможные неисправности отопителя и способы устранения

Неисправность — Устранение

Слабая производительность

Воздушная крышка закрывается не полностью — Проверить положения тросов, наладить работу крышки, при необходимости удалить посторонние предметы

Забит теплообменник или сдавлены трубопроводы — Заменить теплообменник, проверить трубопроводы

Трос разорван или соскочил — Заменить, соответственно, навесить

Прямая или обратная магистраль теплообменника закупорена или надломлена — Проверить, при необходимости заменить шланги

Во время езды отопление отключается

Теплообменник из-за потери охлаждающей жидкости работал вхолостую — Понаблюдать за указателем температуры. Если он уже в красном секторе, сейчас же остановить, в противном случае возникнет опасность для уплотнительной прокладки головки цилиндров. Устранить неисправность и долить охлаждающую жидкость

Неисправна прокладка головки цилиндров — Заменить прокладку

Вентилятор не работает на всех режимах

Перегорел предохранитель — Заменить предохранитель

Отказал выключатель вентилятора — Во всех положениях проверить выключатель на прохождение тока

Отказал электродвигатель вентилятора — Протяните вспомогательный провод от положительной клеммы аккумулятора к соединительному элементу белого/коричневого провода двигателя вентилятора. Если электродвигатель вентилятора не заработает, значит, электродвигатель неисправен, и его нужно заменить.

Перегорел дополнительный резистор — Заменить дополнительный резистор отопителя

Как снять печку на Рено Меган

Мы используем высококачественное современное оборудование, поэтому мы можем гарантировать вам качественный сервис. Восстановление сожженных мест от рублей. Ремонт обивки сиденья O Для того чтоб чего-нибудть не отломать следует рено меган 1 замена радиатора отопителя где клипса, а где шуруп. Перед тем как снять обшивку для вас необходимо поз Замена Задней Балки Рено Логан Смена сайлентблоков задней рено меган 1 замена радиатора отопителя http: Ох, когда я грезил их заменить… Ещё которая была в прошлом году, летом, купил сайлентблоки и сделал приспособление для их запрессовки из длинноватого болта, гайки и комплекта шайб разной величины.

Для этого существует ряд сигналов, которые свидетельствуют об этом: Описание снятия стартера на дизельном рено меган сценик снять стартер. Могут пропасть не все сразу, а только некоторые. После чего и они со временем начинают барахлить, пока совсем не перестают работать.

Падение скорости работы вентилятора. В салоне рено меган 1 замена радиатора отопителя проводкой, а моторчик совсем не запускается. Это крайний случай, после обнаружения которого необходимо срочно выполнить ремонт. Для замены потребуется покупка не только самого моторчика, а и его блока управления, потому что, как правило, сгорают и клеммы в разъеме и резисторный блок. Цена на блок довольно дорогая, особенно если покупать все от производителя. Поэтому лучше, сначала разобрать панель и проверить точно, что нужно менять.

Дорогие авто владельцы, не запускайте техническое состояние деталей и запчастей Вашей машины. Багажник рено меган 1 и 2: Вовремя проходите ТО. Соблюдайте все рекомендации по эксплуатации Вашего авто, тогда машина будет служить Вам долгую и верную службу.

Ну и, конечно же, будьте аккуратны на дорогах! Приятной Вам езды! Источник Читайте: Фактически на всех комплектациях и модификациях Форд Фокус 4 обшивка задних дверей снимается по одной схеме. Демонтаж обшивки а возможно нужен при перетяжке дверных карт, при желании ремонта замка либо стеклоподъемника, при работах по звукоизоляции салона и рихтовке двери, и конечно для установки акустических систем.

Как рено меган 1 замена радиатора отопителя обшивку задней двери Показать панель управления Размещено: Проверка и смена. Рено kangoo.

Для того чтоб вынуть вентилятор, необходимо нажать на фиксатор и повернуть его против часовой стрелки. Извлечь деталь из штатного места довольно сложно, так как мешает шток тормозов.

Можно аккуратно достать его, между трубками антифриза. Действовать нужно предельно внимательно, чтоб не повредить крыльчатку отопителя.

Осмотрите деталь на предмет засора и механических повреждений, из-за которых он может не включаться. Замена радиатора необходима в случае его протекания или засора.

Для того чтоб совершить ремонт рено меган 1 замена радиатора отопителя нужно выполнить следующие действия: Отсоедините провода от АКБ, начиная с минусового. Далее пережмите шланги, чтоб не вытекла охлаждающая жидкость, и откройте крышку лючка, который ведет к нижнему кожуху.

Откройте щиток на панели приборов, который размещается сбоку. Теперь отключите колодку датчика и корректора фар и поставьте включатель режима на минимальное открытие заслонки. Отсоедините воздуховоды и отведите шланг вниз, а также уберите переднюю часть воздуховода, распределяющую воздушные потоки, и уберите жгут проводов в сторону.

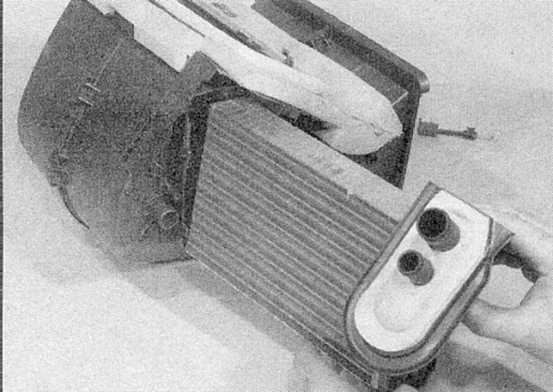

11.21.8 Замена радиатора отопителя

Отогните коврик салона и демонтируйте нижнюю часть кожуха. После чего открутите четыре болта щитка рено меган 1 замена радиатора отопителя панели и откройте.

Для того чтобы охлаждающая жидкость из радиатора не вытекла на землю, подставьте под низ подходящую емкость. Теперь отодвиньте радиатор, открутите хомуты, удалите шланги радиатора и выньте деталь.

Установка отопителя производится в обратном порядке. При этом не забудьте поставить новые прокладки, подсоединить все провода и датчики.

Renault Megane Бортжурнал замена, ремонт двигателя отопителя салона

Ремонтируем систему своими руками

Многие ремонтные работы можно произвести самостоятельно, как на бензиновых, так и на дизельных моделях. Выяснив причину плохой работы печки, необходимо устранить неисправность.

Снять вентилятор на Рено Меган всех трех поколений не очень просто. Для того, чтобы демонтировать вентилятор с моторчиком, который не включается, необходимо выполнить следующие действия:

1. Убираем пластиковую накладку, которая находится возле педалей (справа). Делать это нужно аккуратно, чтоб не повредить хрупкие пластиковые защелки. Проворачиваем датчик стоп-сигнала против часовой стрелки, и вынимаем его.
2. Отсоединяем разъем педали газа и вынимаем ось тормоза, удалив предварительно стопорную шайбу и опустив фиксатор вниз. Ключом на 13 откручиваем гайки крепления педального узла и демонтируем его.
3. Внутри образовавшейся ниши находим нужную деталь (для этого необходимо воспользоваться фонариком). Вынимаем узел вентилятора, отсоединив разъем.
4. Для того чтоб вынуть вентилятор, необходимо нажать на фиксатор и повернуть его против часовой стрелки. Извлечь деталь из штатного места довольно сложно, так как мешает шток тормозов. Можно аккуратно достать его, между трубками антифриза. Действовать нужно предельно внимательно, чтоб не повредить крыльчатку отопителя. Осмотрите деталь на предмет засора и механических повреждений, из-за которых он может не включаться.

Замена радиатора необходима в случае его протекания или засора. Для того чтоб совершить ремонт радиатора нужно выполнить следующие действия:

1. Отсоедините провода от АКБ, начиная с минусового. Далее пережмите шланги, чтоб не вытекла охлаждающая жидкость, и откройте крышку лючка, который ведет к нижнему кожуху.
2. Откройте щиток на панели приборов, который размещается сбоку. Теперь отключите колодку датчика и корректора фар и поставьте включатель режима на минимальное открытие заслонки.
3. Отсоедините воздуховоды и отведите шланг вниз, а также уберите переднюю часть воздуховода, распределяющую воздушные потоки, и уберите жгут проводов в сторону. Отогните коврик салона и демонтируйте нижнюю часть кожуха.
4. После чего открутите четыре болта щитка приборной панели и откройте ее. Для того чтобы охлаждающая жидкость из радиатора не вытекла на землю, подставьте под низ подходящую емкость.
5. Теперь отодвиньте радиатор, открутите хомуты, удалите шланги радиатора и выньте деталь.
6. Установка отопителя производится в обратном порядке. При этом не забудьте поставить новые прокладки, подсоединить все провода и датчики. Убедитесь, что радиатор включается и нормально греет. Устанавливайте защитные пластиковые элементы только после того, как система прошла проверку, датчики работают и протеканий охлаждающей жидкости не обнаружено.

Виды поломок и способы их устранения

1. Не работает вентилятор. Первое, что необходимо сделать, проверить целостность контактов и электропроводки, а также предохранители и датчики. Если все соединения в порядке и предохранители не сгорели, значит, причина того, что он не включается – выход из строя моторчика.
2. Горячий воздух не поступает в салон. Причин того, что печка не греет, или греет очень плохо, может быть несколько. Прежде всего, следует проверить исправность воздушной заслонки, воздуховодов, и сменить фильтр салона. Если эти меры не помогли, возможно, что в радиатор не поступает охлаждающая жидкость (подводящий патрубок холодный) или забит радиатор.
3. Отопитель «свистит». Если при включенной печке из нее доносится вой и скрежет – это означает, что необходимо произвести ремонт вентилятора. Скорее всего, в нем износились подшипники или стерлись щетки моторчика.
4. Другие неисправности. Одна из наиболее распространенных поломок – вентилятор работает только на одной из скоростей, и не греет на остальных. В таком случае следует искать сгоревшее сопротивление (датчики) вентилятора при помощи мультиметра. Сгоревший датчик, который не включается, следует заменить новым. Если вы не хотите его паять, можно поменять полностью весь блок сопротивлений с датчиками. Печка может не греть из-за поломки включателя в салоне. Иногда из строя выходят воздушные заслонки, которые перекрывают поток воздуха.

Замена и ремонт печки Megane 1, 2 и 3

Система отопления салона автомобиля Рено Меган состоит из радиатора, вентилятора, воздуховодов и электронного блока управления с датчиками. Печка выполняет важную функцию обогрева салона в холодное время года, и для того, чтобы пребывание в салоне было комфортным, необходимо следить за ее состоянием и вовремя проводить диагностику и ремонт.

Какие неисправности могут присутствовать в системе?

Наиболее распространенные поломки Рено Меган это:

• не включается вентилятор;
• в салон не поступает горячий воздух (плохо греет);
• присутствуют посторонние шумы при работе;
• другие поломки (датчики, кнопки, воздуховоды).

Виды поломок и способы их устранения

1. Не работает вентилятор. Первое, что необходимо сделать, проверить целостность контактов и электропроводки, а также предохранители и датчики. Если все соединения в порядке и предохранители не сгорели, значит, причина того, что он не включается – выход из строя моторчика.
2. Горячий воздух не поступает в салон. Причин того, что печка не греет, или греет очень плохо, может быть несколько. Прежде всего, следует проверить исправность воздушной заслонки, воздуховодов, и сменить фильтр салона. Если эти меры не помогли, возможно, что в радиатор не поступает охлаждающая жидкость (подводящий патрубок холодный) или забит радиатор.
3. Отопитель «свистит». Если при включенной печке из нее доносится вой и скрежет – это означает, что необходимо произвести ремонт вентилятора. Скорее всего, в нем износились подшипники или стерлись щетки моторчика.
4. Другие неисправности. Одна из наиболее распространенных поломок – вентилятор работает только на одной из скоростей, и не греет на остальных. В таком случае следует искать сгоревшее сопротивление (датчики) вентилятора при помощи мультиметра. Сгоревший датчик, который не включается, следует заменить новым. Если вы не хотите его паять, можно поменять полностью весь блок сопротивлений с датчиками. Печка может не греть из-за поломки включателя в салоне. Иногда из строя выходят воздушные заслонки, которые перекрывают поток воздуха.

Не работает вентилятор печки рено меган 2

Схема диагностики

Движение воздуха по системе отопителя не отличается от любой другой. Наружный воздух подается через радиатор. Далее он проходит через нагнетатель, или проще говоря, электровентилятор и далее распределяется по салону через сеть шлангов и трубок.

Нормальная работа моторчика сопровождается характерным шумом. Если же он отсутствует, значит виноват предохранитель в салонной части. Проверьте его работоспособность. Добраться до него легко – достаточно лишь найти его слева на передней панели. Надо проверить не только целостность его самого, но и электропроводки около него. Ведь она отвечает за работу вентилятора в разных режимах.

Если предохранитель и резисторы целы, пора переходить к следующему этапу. Запитайте систему напрямую от аккумулятора и включите печку. Работает – ищите дальше проблему. Если не работает, пора проводить замену. Кстати, чтобы добраться до контактов электровентилятора, надо снять бардачок. Штекер разъединяют, а саму батарею подсоединяют к черно- синему проводу сети. А другой контакт подключают на минусовую клемму. Исправный вентилятор начнет работать в прежнем режиме.

Если же ничего не помогает, проводят снятие агрегата для планового обслуживания и замены по необходимости. Алгоритм действий таков:

Принцип работы печки

Система отопления в автомобилях Рено Дастер, Логан и Меган конструктивно состоит из радиаторного устройства, шлангов, по которым циркулирует антифриз, воздуходувов, заслонок и вентилятора. В салоне авто, на центральной консоли также располагается блок управления, с помощью которого регулируется сила воздушного потока. К радиаторному устройству подключаются два шланга, по ним в узел поступает хладагент. Антифриз циркулирует по системе благодаря работе насоса.

Когда силовой агрегат нагревается до рабочей температуры, в системе осуществляется тепловой обмен. Хладагент охлаждает сам мотор, забирая от него тепло, в результате чего горячая жидкость поступает на радиаторный узел, который нагревается по принципу обычной бытовой батареи. Вентилятор прогоняет через узел холодный воздушный поток, в результате чего опять осуществляется обмен теплом — устройство отдает тепло воздуху, который его охлаждает. В итоге горячий воздушный поток поступает в салон транспортного средства, а сам антифриз вновь поступает в силовой агрегат и охлаждает его.

Пошаговый демонтаж печки

Соблюдайте внимательность при снятии вентилятора печи на Renault Megan 2. Тогда вся работа пройдет крайне быстро и без проблем.

1. Аккуратно, без лишних усилий удалите накладку. Фиксатор находится ровно в центре приборной панели.

Перед вами откроется любопытный пейзаж. Вооружитесь налобным фонариком и двигайтесь в направлении педалей.

Теперь ликвидация кнопки управления огнями остановки. Для этого её надо поворачивать против часовой стрелки, затем вынуть.

Следующий на очереди – разъём педали газа. Для этого придавите с плоской стороны. Для поддевания пригодится отвертка в качестве рычага. Когда с газом будет покончено, переходите к тормозу. Его удерживает стопорная шайба. Соединитель необходимо снять со штока и отпустить фиксатор. Ось вынимайте по ходу вправо.

На картинке ниже представлены точки крепления педального узла. Для того чтобы их удалить, воспользуйтесь ключом 13.

После всех этих шагов вы и увидите вишенку, точнее вентилятор печки. Чтобы до него добраться, нужно отсоединить еще один разъем. С торцевых сторон у него видны защелки. На этом этапе хочется бросить все и ехать в автосервис. И как далеко вы уедете на раскоряченной машине, интересно? Так что продолжаем демонтаж вентилятора печки.

Узел нужно развернуть против часовой стрелки.

Теперь необходимо снять разъём, от которого отходят два толстых провода

Обратите внимание на его положение. Процедура может вызвать затруднения. Поскольку мы соприкасаемся с электрикой, то любое движение с ошибкой сделает эксплуатацию транспортного средства опасным

Снятие разъёма надо начинать от центра узла с осторожным выводом влево по ходу с оси

Поскольку мы соприкасаемся с электрикой, то любое движение с ошибкой сделает эксплуатацию транспортного средства опасным. Снятие разъёма надо начинать от центра узла с осторожным выводом влево по ходу с оси.

Далее необходимо провести моторчик между тормозным штоком и патрубками радиатора. Сделать это непросто, но можно

Важно вручную повернуть вентилятор отопителя Renault Megan 2 в положение с картинки выше. И тогда с большим трудом, но такая процедура принесет успех.

Рено Меган Не Работает Вентилятор Печки Причина

Без посторонней помощи мы меняем печной вентилятор на Рено Меган

Без работающего вентилятора нормальная работа печи невозможна. Это относится ко всем автомобилям, и Renault Megane не является исключением. Но внутренний вентилятор не работает. Но фанат никогда не оживал. Диагностический совет Renault. Почему вентилятор отопителя на этой машине часто выходит из строя? И если это произойдет, вы можете изменить это своими руками?

Что такое отопительный вентилятор Renault? Меган«

Вентилятор отопления автомобиля Renault Megane (как 2-й, так и 3-й модели) представляет собой пластиковое рабочее колесо, установленное на валу электронного двигателя. В частности, обеспечивается вращение рабочего колеса. Водитель может отрегулировать скорость вентилятора без помощи кнопок кондиционера.

Рабочее колесо Вентилятор рено Меган «из хрупкого пластика

Назначение тепловентилятора

Обогреватель Renault Megane не только обеспечивает обогрев салона. Вентилятор не работает на первой скорости. Это также предотвращает запотевание очков и предотвращает их в холодную погоду и в межсезонье.

Основную роль в подаче теплого воздуха в салон автомобиля играет вентилятор печи. В частности, постоянно дует радиатор отопителя, где постоянно циркулирует горячий антифриз. Эта жидкость подается в радиатор печи от основного автоматического радиатора через систему патрубков.

Поток теплого воздуха, нагнетаемый вентилятором печи, поступает в систему воздуховодов автомобиля. Они закрыты специальными крышками, которые позволяют направлять поток горячего воздуха и регулировать их интенсивность.

Принципиальная схема основных частей системы отопления на автомобиле Renault Megane

Расположение тепловентилятора для Renault Megane

Вентилятор отопителя расположен под приборной панелью справа от водителя. Чтобы добраться до него, вам нужно будет снять специальную пластиковую накладку, расположенную под ногами водителя на уровне педали. При снятии вентилятора вы должны снять мотор.

Почему нет работает вентилятор отопителя

Прежде всего, стоит сказать, что вентиляторы отопления на моделях Renault Megane 2 и 3 довольно похожи. У них нет конструктивных отличий, поэтому вентилятор второй модели Renault Megane можно поставить на третью и наоборот. Есть много обстоятельств, при которых вентилятор не может вращаться. Вентилятор отопителя не работает. Вентилятор Renault Duster и печка не работают. Вот наиболее распространенные:

• Предохранитель нагревателя взорвался. Духовка не работает. Как правило, в блоке безопасности Renault Megan блок обозначается F7. Этот предохранитель рассчитан на 30 А и отвечает не только за печной вентилятор, но и за освещение в бардачке и за электродвигатель омывателя фар. Блок безопасности расположен в салоне на контрольной колонне. Найти перегоревший предохранитель несложно: он обычно черный и слегка перегорел. Все, что вам нужно сделать, это изменить. Renault Megane сгорел, предохранитель черный и черный
• Мотор вентилятора сгорел. Вентилятор Renault Logan не работает авто-помощь. Найти эту неисправность довольно просто: после включения варочной панели в машине не слышен соответствующий шум рабочего вентилятора. И если все предохранители в блоке работают, это означает, что сам электродвигатель сломался.
• Подшипники на валу двигателя развалились. Если после включения нагревателя раздается соответствующий писк, который превращается в треск, вероятно, что один или оба подшипника на валу двигателя вентилятора разрушатся. Печной вентилятор не работает (у меня нет сцен с радио 2. Проблема решается только заменой электродвигателя, поскольку найти подшипники для продажи практически невозможно. Шарикоподшипник на валу электродвигателя печи Renault Megan полностью развалился
• Крыльчатка вентилятора была разрушена. Поскольку крыльчатка вентилятора радиатора на Renault Megane выполнена из хрупкого пластика, она может со временем сломаться. Обычно несколько лопастей вылетают из рабочего колеса. После этого тихий шум вентилятора значительно возрастает, а с надвигающимся разрушением рабочего колеса он превращается в вой. Проблема решается заменой сломанного рабочего колеса, которое, к счастью, можно найти в продаже. Рабочее колесо Вентилятор рено Пластик меган потому что он просто ломается

8.9.3. Снятие и установка радиатора отопителя

Снятие
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

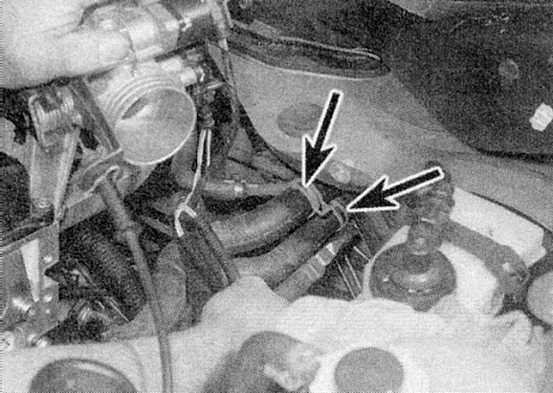

Пережмите зажимами шланги отопителя на выходе из щита передка в моторный отсек.
Отсоедините крышку люка доступа к нижнему кожуху.

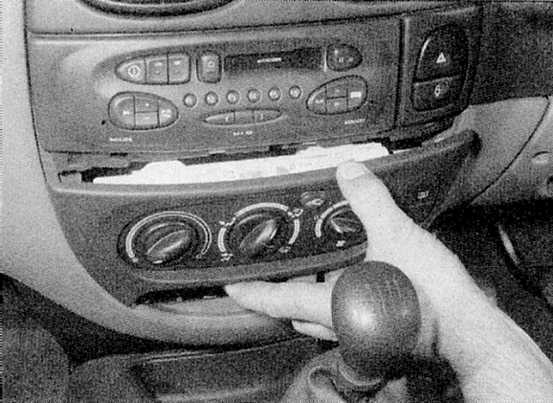

Снимите боковой щиток приборной панели, отжав пружинные защелки.
Снимите колодку проводов с панели управления корректора фар.

ПРИМЕЧАНИЕ На автомобилях с системой отопления или климатической установкой с ручным управлением установите переключатель температуры воздуха в п оложение, соответствующее минимальной температуре подаваемого в салон воздуха (поверните переключатель в крайнее левое положение). Это позволит максимально поднять вверх расположенный над радиатором отопителя рычаг управления.

Снимите крышку.
Отсоедините воздуховод.
Согните воздуховод вниз.
Снимите передний воздуховод распределения воздушных потоков.
Отведите в сторону жгут проводов, закрепленный на усилительном щитке балки приборной панели.
Снимите нижнюю часть кожуха, закрывающую усилительный щиток балки приборной панели и частично коврик.

Рис. 8.141. Снятие усилительного щитка балки прибороной панели: 1 – усилительный щиток балки; 2 – болт крепления упругой соединительной вставки между блоком и усилительным щитком балки приборной панели; 3 – болты крепления усилительного щитка балки приборной панели

Ослабьте затяжку болта крепления упругой соединительной вставки между блоком и усилительным щитком балки приборной панели (рис. 8.141).
Снимите четыре болта крепления усилительного щитка балки приборной панели.
Снимите усилительный щиток балки, сдвинув его к передку автомобиля.

Рис. 8.142. Снятие колодки проводов и выключателя стоп-сигналов с педали акселератора: 1 – колодка проводов; 2 – выключатель стоп-сигнала

Снимите колодку проводов с узла педали акселератора и выключатель стоп-сигнала (рис. 8.142).

Рис. 8.143. Снятие фланеца трубопроводов радиатора отопителя салона: 1 – болт фланца; 2 – фланец трубопроводов

Снимите болт фланца трубопроводов радиатора отопителя салона и извлеките фланец трубопроводов радиатора отопителя салона (рис. 8.143).

ПРИМЕЧАНИЕ Разблокируйте фланец, затем поднимите его, чтобы извлечь из воздухораспределительного блока.

Рис. 8.144. Снятие креплений радиатора отопителя: 1 – болт крепления радиатора отопителя; 2 – болты крепления хомутов соединений радиатора отопителя

Открутите два болта крепления радиатора отопителя и два болта крепления хомутов соединений радиатора отопителя (рис. 8.144).
Подставьте емкость для сбора вылившейся охлаждающей жидкости.
Отодвиньте радиатор отопителя с трубопроводами.
Сместите хомуты трубопроводов радиатора отопителя.
Снимите трубопроводы радиатора отопителя, вытянув их к передней части автомобиля и радиатор отопителя.
Установка
При замене радиатора обязательно замените уплотнительные прокладки.
Установка производится в порядке, обратном снятию.
Восстановите первоначальную форму воздуховода, действуя через выходные отверстия и выпрямляя изгибы, нажимая перпендикулярно сгибу.
Затяните требуемым моментом:
– болты крепления усилителя балки (210 Н·м);
– болт крепления упругой соединительной вставки (2 Н·м).
Заправьте жидкостью систему охлаждения.
Удалите воздух из системы охлаждения двигателя.
Проверьте герметичность системы охлаждения с помощью приспособления (Ms. 554-07).
