Проверка системы питания карбюраторного двигателя на автомобиле ваз 2108, ваз 2109, ваз 21099

Неполадки

Почему ОК выходит из строя. Такое происходит довольно часто, так как на рынке сегодня в процентном отношении больше стало брака

Китайские подделки по низкой и средней стоимости привлекают внимание автомобилистов, не подозревающих подвоха. Стоит установить такую деталь, и уже через некоторое время возникают неполадки

Как проверить обратный клапан топливной системы

Если деталь качественная, то неисправность возникает по естественной причине – вследствие износа. Как правило, портится либо пружина, либо мембрана. Полностью отказывает клапан крайне редко, что делает ему честь.

Ещё одна распространённая причина выхода из строя, наблюдаемся в последнее время, это низкое качество топливо. Бензин или солярка, смешанная с водой, губительны для многих деталей топливной системы.

Характерные признаки неисправности ОК выглядят так:

неожиданно меняются обороты в режиме ХХ;
запуск мотора происходит только после нажатия на педаль газа, хотя раньше он заводился одним лишь кручением стартера;
на низких оборотах двигатель функционирует крайне нестабильно;
из подающих и обратных топливных трубок утекает жидкость, хотя герметизация шлангов не вызывает сомнений.

ОК имеет механическую конструкцию. С одной стороны, кажется, что это хорошо, и его можно починить легко, если разбираться в механике. На самом деле элемент неразборный, и невозможно провести диагностику его функциональности с помощью электронных приборов, датчиков, например.

Способы проверки работоспособности ОК

Для определения исправности клапана применяются различные методы. Один из них основан на проверке уровня давления. Измеряется он манометром, подключённым к той части системы, которая обеспечивает подпитку двигателя бензином. Нормальный уровень давления должен составлять 3 кг/см2 (легковые авто). Также, уровень не должен резко снижаться при остановке двигателя. В противном случае это тоже указывает на неисправность клапана «обратки».

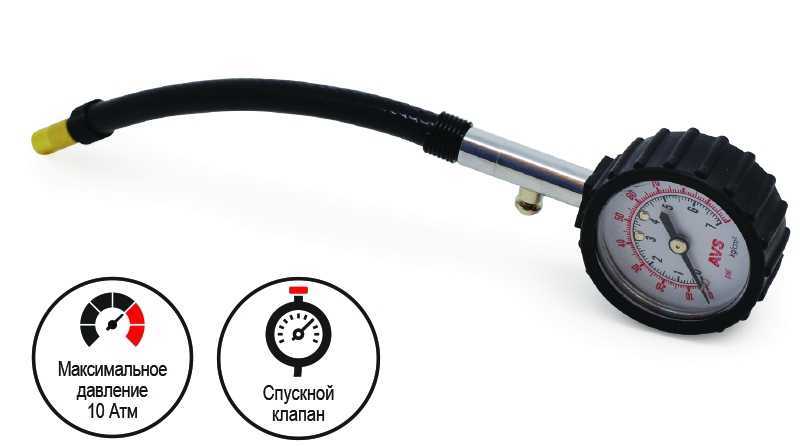

Манометр

Некоторые эксперты советуют проверять ОК, путём сжатия шланга «обратки». В этом случае, если с клапаном всё в порядке, уровень давления должен повыситься. Способ подходит для тех машин, в которых «обратка» выполнена из резинового шланга. Однако многие автомобили оснащены металлическими трубками или «обратка» чересчур короткая, пережать её не получается.

Существует ещё один способ диагностики, без манометра, подходящий для моторов, нестабильно работающих и плохо набирающих обороты. Опять же, пережимается «обратка». Одновременно нужно следить за работой ДВС. Если обороты двигателя повышаются, и все цилиндры нормально функционируют, скорее всего, ОК неисправен.

Очевидно, что от испорченного клапана ничего хорошего ждать не стоит. Падение оборотов двигателя, нестабильная работа цилиндров, затруднённый пуск, завоздушивание – всё это придёт рано или поздно, если не работает клапан.

Пережать обратку

Интересно будет рассмотреть причину завоздушивания системы, которая открывает глаза на принцип работы ОК. После остановки двигателя топливная жидкость в некотором количестве должна оставаться в камере, ожидая следующего пуска. Если клапана нет, или он испорчен, бензин/солярка уходят обратно в бак, а их место занимает воздух. Пока не развоздушить систему, не привести в норму давление, мотор не заведётся.

Карбюратор. Преимущества и недостатки

Начнем с негативных моментов. К таковым относят:

На серийные автомобили такие моторы давно не устанавливают. В Европе и вовсе из-за требований по экологическим нормам карбюраторы входят в черный список. То есть они запрещены, поскольку сильно загрязняют атмосферу;
На высоких оборотах возможности мотора существенно падают. Крутящий момент не достигает желаемых показателей. Но на низких оборотах он эффективен и позволяет неплохо разогнаться с места до сотни;
При обгонах карбюратор — это мука. Нормально и уверенно обогнать машины проблематично. Особенно, учитывая мощность карбюраторных девяток;
Высокие показатели расхода топлива, если сравнивать с инжекторными двигателями. В среднем девятка с карбюратором при нормальном режиме затрачивает около 8,5-9 литров топлива на 100 километров;
Управление воздушной заслонкой осуществляется вручную. Исключением являются некоторые версии самых последних образцов, где успели установить автоматические устройства. Некоторые автомобилисты утверждают, что ручное управление заслонкой зимой дает свои плюсы, поскольку позволяет прочувствовать двигатель. Но это могут понять лишь опытные водители.

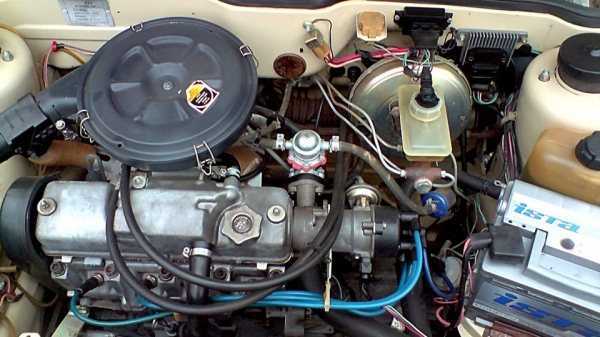

Карбюратор девятки

Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:

Стоимость карбюратора значительно дешевле, нежели инжекторного двигателя;
Обслуживание мотора стоит меньше, да и сами работы выполнить проще при самостоятельном ремонте;
Поклонники карбюраторов утверждают, что отсутствие блоков управления, микроконтроллеров — это неоспоримый плюс. Хотя с ним можно поспорить;
При выходе из строя мотора даже в 100 километрах от ближайшего населенного пункта или СТО для опытных водителей не проблема, поскольку выполнить ремонт можно даже в полевых условиях. Но тут потребуется наличие соответствующих инструментов и помощи пассажира.

Поменять местами пару бронепроводов и сделать продувку — это простой вариант быстрого самостоятельного ремонта карбюратора. Инжекторный мотор такие фокусы не понимает.

Статья в тему: Мощность двигателя на ВАЗ 2114 и другие технические характеристики

Инжектор. Преимущества и недостатки

Если говорить коротко, то все преимущества инжектора — это недостатки карбюратор, а все недостатки — это преимущества карбюратора.

Инжекторная девятка

К ключевым особенностям инжекторных двигателей относят:

Инжекторы более щадит окружающую среду, удовлетворяет требования по выбросам вредных веществ;
Крутящий момент хоть недостаточный при малых оборотах, но на высокой скорости обеспечивает более легкие обгоны. Мотор словно открывает второе дыхание;
Стоимость обслуживания инжектора выше;
Для нормальной работы такого двигателя нужно чистое топливо. Карбюратор «питается» всем подряд;
Для проверки неисправностей необходимо выполнить диагностику, что затратно по времени и деньгам;
Инжектор расходует меньше топлива. Средний показатель — 6-7 литров на 100 километров;
Практически все системы функционируют за счет управления компьютером, потому при правильной работе движок работает максимально эффективно и экономично;
Есть возможность установить ГБО на инжектор. А вот с карбюратором такой шаг сопряжен с рядом сложностей.

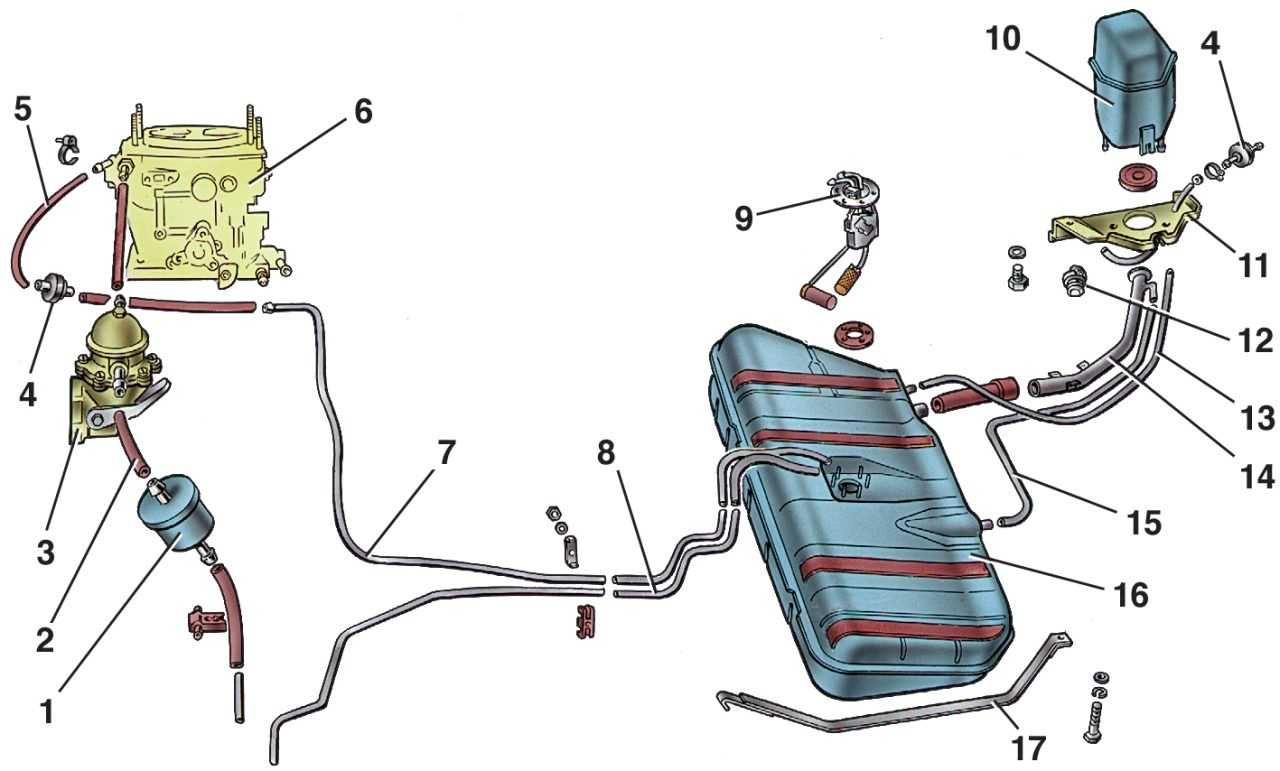

Описание конструкции

Запас топлива находится в баке, расположенном под днищем в зоне заднего сиденья. Бак — стальной, состоит из двух сваренных между собой штампованных частей. Через дренажный шланг бак связан с сепаратором, улавливающим пары бензина. Конденсат из сепаратора сливается обратно в бак. Сепаратор сообщается с атмосферой через двухходовой клапан, препятствующий чрезмерному повышению или понижению давления в топливном баке. Заливная горловина соединена с баком резиновым бензостойким шлангом, закрепленным хомутами. Пробка герметична.

Через топливозаборник с сетчатым фильтром бензин из бака подается по стальным топливопроводам и резиновым бензостойким шлангам к фильтру тонкой очистки топлива, бензонасосу и далее — к карбюратору. Бензин засасывается из бака за счет разрежения, создаваемого бензонасосом.

Фильтр тонкой очистки — с бумажным фильтрующим элементом в пластмассовом корпусе, неразборной конструкции. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

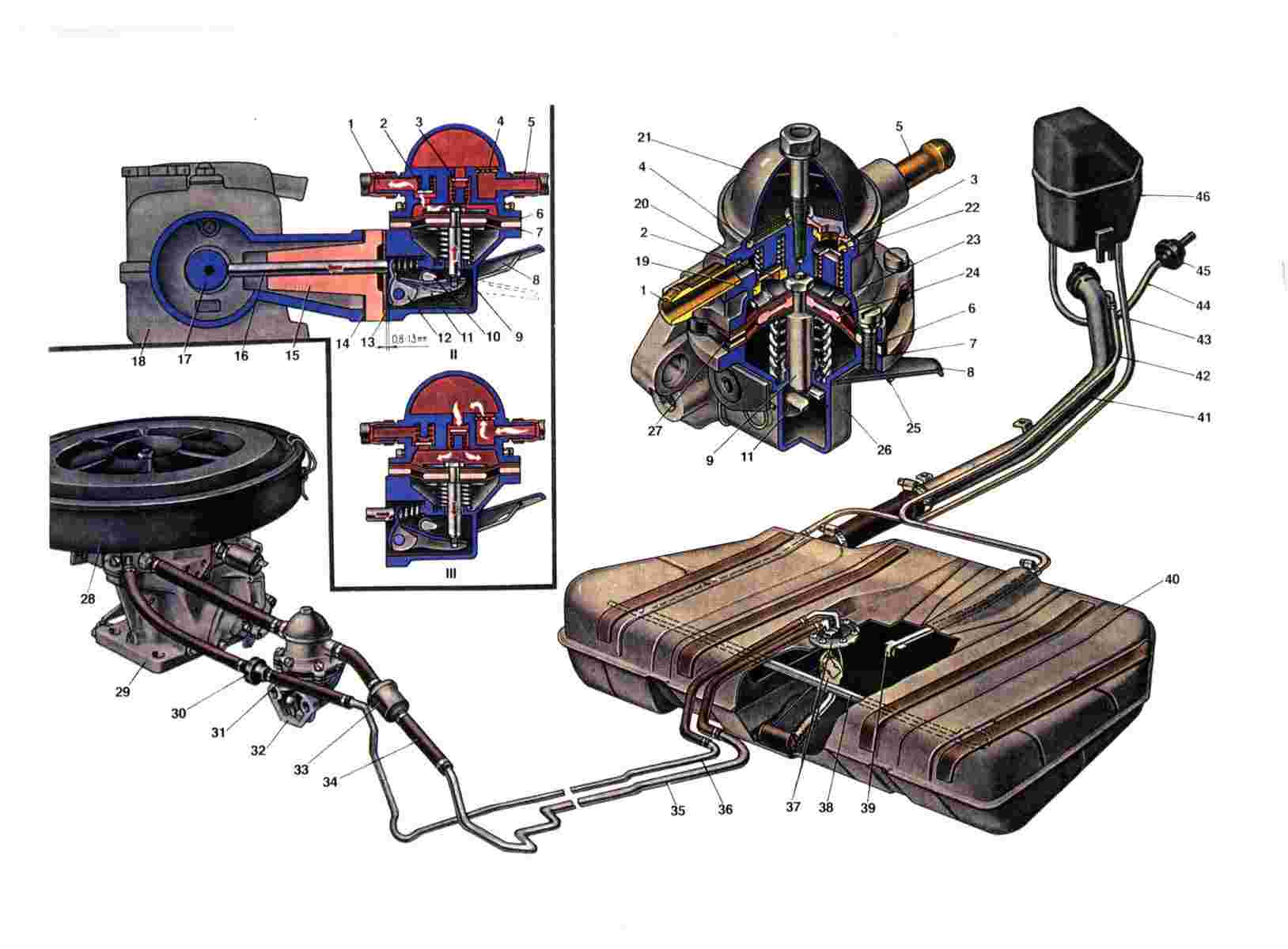

Топливный насос — диафрагменного типа, с механическим приводом от эксцентрика распределительного вала, с рычагом ручной подкачки. Он состоит из нижнего корпуса с рычагами привода, верхнего корпуса с клапанами и патрубками, диафрагменного узла и крышки. Диафрагменный узел устанавливается между верхним и нижним корпусами. Сверху устанавливаются две диафрагмы (рабочие), снизу — одна (предохранительная): она предотвращает попадание бензина в картер двигателя при разрыве рабочих диафрагм. В этом случае просочившийся бензин отводится через отверстия в наружной дистанционной проставке, находящейся между предохранительной и рабочими диафрагмами.

Диафрагмы вместе с внутренней проставкой и тарелками (с наружной стороны) собираются на штоке и крепятся гайкой. Шток Т-образным хвостовиком вставляется в полость балансира. Между диафрагменным узлом и нижним корпусом установлена пружина. Верхний корпус закрыт крышкой, закрепленной болтом. Под ней находится сетчатый топливный фильтр.

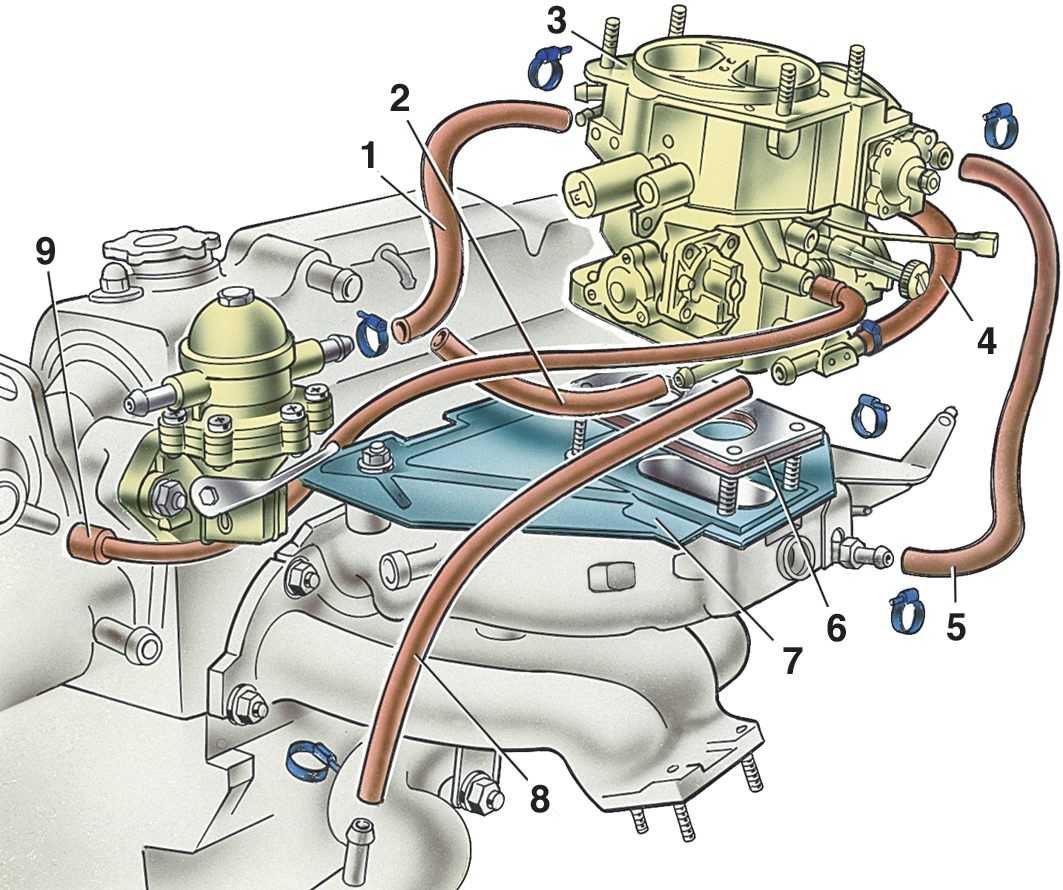

Насос крепится к двигателю двумя шпильками через теплоизолирующую проставку, уплотненную с двух сторон картонными прокладками.

Часть бензина, подаваемая к карбюратору, сливается обратно в бак через систему трубопроводов и шлангов — это улучшает охлаждение насоса и предотвращает образование паровых пробок в системе питания. В сливной магистрали предусмотрен обратный клапан, пропускающий топливо только в одном направлении — от карбюратора к баку.

В корпус воздушного фильтра может поступать холодный воздух через заборник возле радиатора или горячий — от заборника, установленного на выпускном коллекторе. Переключает потоки заслонка, управляемая терморегулятором. Встроенный термосиловой элемент открывает заслонку подачи горячего воздуха при температуре поступающего воздуха ниже 25 °С и полностью перекрывает ее, если воздух нагрет выше 35 °С. Таким образом, температура поступающего воздуха автоматически поддерживается в пределах 25–35 °С.

Воздушный фильтр — сухой, со сменным бумажным фильтрующим элементом. Корпус фильтра крепится на шпильках карбюратора через резиновую прокладку и фиксируется четырьмя самоконтрящимися гайками через металлическую пластину.

Циркуляция топлива в топливной системе автомобиля осуществляется по трубопроводам, связывающим бак, фильтры, насосы, карбюратор или рампу, форсунки и т.д. Эластичность трубопроводов обеспечивается шлангами — об этих компонентах автомобилей ВАЗ, их типах, конструкции и особенностях читайте в статье.

ЭБУ

Установленный на машине ваз 21093 инжектор, электросхема которого включает блок нового образца ЭБУ типа 2114-3722010-60. Блок характеризуется использованием новых плавких предохранителей формы ножа. У них большая площадь воздействия, в результате чего надёжность работы узла повышена. Блок ЭБУ имеет информационно- регулировочные связи посредством датчиков и управлением исполнительными механизмами. Он управляет процессом и подаёт сигнал на панель управления о состоянии работы следующих узлов:

топливного бака и топливопровода;
топливного насоса;
регулятора давления топливной смеси;
рампы и форсунок;
дроссельной заслонки;
фильтров и клапанов на линии обратной циркуляции топлива.

Все эти узлы завязаны на единый блок и при выходе из строя любого датчика система будет получать неполную информацию, и может отказать в запуске двигателя. Однако, безусловно, ваз 2109 схема электрическая инжектора не запустится при отказе главного устройства ДПКВ – датчика положения коленвала. Пока он не подаст сигнал пуска на ЭБУ, блок не даст команду на получение искры со свечей.

Регулирование подачи топлива

Работу двигателя автомобиля ваз 21093,электро схема инжектора которого позволяет выполнить регулируемый впрыск топливной смеси, обеспечивают:

индикаторы рампы и форсунок;
регулятор положения дроссельных клапанов;
регулятор холостого хода;
датчик температуры охлаждающей жидкости;
датчик расхода воздуха;
датчик скорости;
датчик концентрации выхлопных газов;
управление электробензонасосом.

Все эти линии управления и контроля собраны в один блок и на выходе с узлами соединяются при помощи разъёмов на управляющих цепях и датчиками сигналов от механизмов.

Важнейший узел, малейший сбой в работе электроники которого, может привести к отказу в подаче топлива. При этом зачастую отказ электроники в блоке бывает неустранимым при ремонте своими руками, если даже имеется инструкция. Придётся обращаться в специализированную мастерскую, и цена ремонта будет зависеть от степени его сложности.

Из чего состоит инжектор

Автомобиль ваз 21093 инжектор,электрическая схема которого представляет блок проводов, заканчивающихся разъемами. В местах соединений стоят специальные, отличающиеся внешним видом и цветом узлы. При отказе двигателя запускаться в первую очередь проверяется состояние электрических цепей. Разъёмы могут прийти в негодность, проводок сломаться, контакт окислиться. Поэтому содержание автомобиля в чистоте и контроль всех узлов сделает работу двигателя безотказной.

В числе самых первых должен быть проверен ДПКВ на исправность разъёма и проводки. Он один в случае неисправности не позволит запустить мотор ваз 21093,электросхема инжектора так устроена. Поэтому любую проверку электроники начинают с проверки этого узла. Возможно, ДПКВ не даёт разрешения на запуск, потому что провернулся ремень ГРМ в результате сбился цикл клапанов. До устранения причины датчик не разрешит запуск насоса.

Неисправность датчика можно определить, подав на него питание и поднося к нему металлический предмет. При движении предмета в непосредственной близости от датчика изменяются показания напряжения на выходе. Если датчик реагирует на металл, значит, он исправен.

В состав ваз 2109 инжектор,схема электрооборудования, входит много датчиков и регуляторов бензонасоса, схема их размещена на сайтах автолюбителей. Там можно найти на фото подробные схемы компоновки инжектора и ЭБУ. Наглядная демонстрация по устранению неисправностей представлена на видео. Поэтому при определённом навыке можно диагностику произвести самостоятельно.

Необходимо помнить, что среди многочисленных разноцветных проводов ваз 2109 инжектор, электрическая схема собирается из проводов:

желтые – габариты;
красные – стоп-сигнал;
голубой – задний ход;
оранжево-чёрный – противотуманный.

Точно так же маркируются и остальные провода, и соединять их в разъёме следует по цвету. Поэтому во всех автомобилях ВАЗ и предусмотрено одинаковое использование разноцветных проводов по контурам и на схемах в руководстве и в интернете используются те же цвета.

Ремонт инжектора ВАЗ 21099

В большинстве случаев можно обойтись простой чисткой инжектора. Эту процедуру могут проделать в каждом автосервисе. Чтобы не допускать серьезных поломок, вовремя проводите диагностику вашего автомобиля. Сделать чистку можно и своими силами при помощи химических средств, однако она будет неполной. Если вы все же решились проводить чистку инжектора сами, вам нужно купить ремкомплект резиновых уплотнительных колец для форсунок и жидкость для чистки инжекторов.

Перед выполнением данной процедуры нужно снять клеммы на аккумуляторе и отсоединить все фишки электропитания возле инжектора. Потом приступаем к снятию коллектора, аккуратно откручиваем и отсоединяем патрубки от него. После этого спускаем давление в топливной рейке инжектора путем нажатия ниппеля с левой стороны рейки.

Далее аккуратно сдвигаем уплотнительные фиксаторы с форсунок и путем пошатывания в разные стороны вынимаем наш инжектор. Увидеть загрязнения форсунок не составит большого труда. После того, как отсоединили каждую форсунку, ставим их в банку с заранее приготовленной химической смесью на 30–40 минут. Как только вы завершили данную процедуру, приступаем к сборке нашей топливной системы в обратном порядке. Обязательно не забудьте сменить уплотнительные кольца на форсунках, которые идут в ремкомплекте.

https://youtube.com/watch?v=vfwL7-FMeYI

Источник

Приступим к работе:

Для начала необходимо слить охлаждающую жидкость в специальную отдельную посуду. Жидкость, что осталась в радиаторе, следует удалить с помощью шланга и воронки

Аккуратно снимите воздуховоды и, обязательно, обратите внимание на возможную несоосность отверстий, которые расположены в панели с соплами печки. В случае, если перекос превышает 50%, нужно подпилить отопитель салона.
Далее, предварительно промаркировав разъемы выключателей и лампочек, снимаем панель приборов

Отсоединяем руль, облицовку рулевой колонки и подрулевые переключатели. Далее демонтируем отопитель: откручиваем 4 гайки М10, отсоединяем разъем провода и все разъемы на корпусе печки.
Отсоедините радиаторные шланги и снимите защелку тросика краника печки. Далее аккуратно выньте отопитель, предварительно отвинтив два винта вентилятора. Снимите радиатор, открутив три болта. Будьте внимательны – здесь еще может остаться охлаждающая жидкость.
Потом изготовьте турбулизаторы. Это специальные пластиковые спирали, которые увеличивают теплоотдачу радиатора. «По правилам», они должны монтироватся на заводе, но, чаще всего, их нет. Что своими руками их изготовить, нужно нарезать алюминиевые или медные пластинки, ширина которых 6 мм, а толщина – 1,5 мм. Одну сторону такой пластинки следует зажать в дрели, и, в то же время, другую, с помощью тисков, необходимо закрутить в спираль.
Внимательно осмотрите низ отопителя. Убедитесь, что здесь нет деформаций, смещений, нарушений целостности или других дефектов. После разберите печку, разъединив на две половинки корпус. Для этого используйте отвертку, которой откройте защелки и, далее, отверните под центральным соплом винт. Демонтируйте рычаги управления заслонками.
Внимательно осмотрите внутреннюю поверхность печки. Если отслонился поролон, аккуратно его подклейте, можно добавить полосы битопласта. Следует сделать корпус максимально герметичным. Отрегулируйте центральную заслонку.
Перед тем, как начинать собирать отопитель, обязательно смажьте специальной консистентной смазкой места, где крепятся заслонки. Одновременно, когда соединяете половинки корпуса, нанесите на разъем силиконовый или акриловый герметик. Отопитель следует собирать в обратном разборке порядку. Если есть деформации на нижней стенке, следует заполнить щель герметиком.
Между корпусом печки и радиатором не должно присутствовать зазоров. В местах, где корпус соединяется с радиатором, следует приклеить битопласт. Далее необходимо отбалансировать крыльчатку вентилятора, наматывая на лопасти проволоку. Провода нужно провести сквозь специальную резиновую заглушку, которая находится в корпусе отопителя.
Обязательно следует отрегулировать ход заслонок. Руководствоваться нужно тем, что рычаги всегда должны четко фиксироваться в крайних положениях. Регулировку нужно проводить, подбирая положения оплетки. Далее отрегулируйте кран печки. Следует выбрать положение, в котором кран не будет до конца закрываться.
Герметиком необходимо смазать шланги и радиаторные трубки перед тем, как их устанавливать. Использовать следует новые хомуты. Когда сборка закончена, вы залили охлаждающую жидкость и прогрели двигатель, следует еще раз подтянуть хомуты. Перед тем, как устанавливать панель приборов, нужно наклеить пенопласт и битопласт на входные отверстия сопел.

Замена топливной рампы на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Топливная рампа – очёнь важная вещь так как на ней находятся форсунки, если рампу убрать то соответственно и форсунки вы вынете из двигателя автомобиля и тем самым автомобиль уже не заведётся, поэтому без рампы на инжекторных автомобилях на которых топливо подаётся под высоким давлением (Примерно 284-325 кПа) не обойтись и если рампа к примеру будет засорена (Это от времени происходит и в основном от качества бензина зависит, которое заливался до засорения в двигатель автомобиля) то автомобиль уже будет хуже ехать, а всё это потому что топливо к форсункам будет хуже подаваться поэтому за состоянием рампы нужно не то чтобы следить, а просто смотреть чтобы она была в нормальном состоянии и резиновый колпачок закрывающий штуцер рампы (Что это за колпачок по мере прочтения статьи вы поймёте) всегда находился на ней и снимался только в случаи проверки давления топлива в рампе.

Примечание! Для проведения операции по замене рампы на новую, запастись нужно будет вам: Набором гаечных ключей, а так же шестигранным ключом «на 5» запастись надо так как рампа крепиться на болтах с шестигранными головками и две отвёртки ещё понадобиться, одна из которых будет плоского типа, а другая крестообразная но плоская может даже и не понадобиться!

Где находиться топливная рампа? Она довольно таки длинная и выглядит как труба поэтому полностью её вы не увидите на фотографии ниже а только часть перейдём ближе к объяснениям, она находиться не в очень удобном месте и поэтому чтобы снять данный агрегат воздушный шланг нужно будет убирать и ещё детали которые будут мешать снятию (В основном снятия воздушного шланга хватает, для того чтобы вынуть рампу), а теперь ближе к расположению данного агрегата, откройте для начала капот у автомобиля и найдите в нём ресивер под ним то и располагается рампа, если вы знаете что такое ресивер и где он находиться в двигателе то объясним по подробней, разыщите сперва крышку которая закрывает систему ГРМ от попадания туда грязи (Крышка красной стрелкой указана), рядом с этой крышкой и находиться рампа (Указана синей стрелкой), она довольно таки длинная и на фото вы её полностью не увидите кроме этого на топливной рампе которая показана на фото та самая пластмассовая крышка о которой говорили чуть ранее уже снята (Её и вы будете снимать, это нужно чтобы давления топлива стравить в системе) для наглядности то место где она находилась указано зелёной стрелкой.

Когда нужно менять топливную рампу? Она меняется при сильном повреждении в связи с которым автомобиль начнёт ехать у вас не так как раньше, а именно у него появятся провалы, плохой отклик на педаль будет, обороты ещё могут плавать на холостом ходу и автомобиль вообще может не завестись (Это вряд ли), но кроме этого рампа как и форсунки со временем засоряется из-за некачественно топлива в котором находятся мелкие частички грязи и все вышеперечисленные симптомы тоже будут присутствовать у автомобиля если рампа или форсунки засорены, поэтому не всегда целесообразно менять рампу если её можно просто снять и отдельно от форсунок промыть (Форсунки отдельно нужно прочищать, а рампу отдельно, если вы интересуетесь о том как можно прочистить форсунки, то в таком случае ознакомьтесь со статьёй под названием: «Прочистка форсунок на ВАЗ»), а вот промывать то рампу следует какой ни будь жидкостью для чистки инжекторов и не рекомендуем использовать для промывки какие ни будь сильные вещества к примеру различного рода растворители.

Карбюратор и инжектор на автомобилях УАЗ

Владельцы карбюраторных машин УАЗ нередко бывают недовольны поведением двигателя: часто засоряется КУ, авто много расходует топлива, мотор работает с перебоями, в общем, проблем достаточно. На форумах УАЗоводов темы по поводу замены карбюратора на инжекторную систему добавляются постоянно, но мнения по поводу целесообразности установки СРВ разделились. Если УАЗик оснащен двигателем УМЗ-421, есть несколько вариантов его усовершенствования:

Доработать 421-й ДВС, укомплектовав его запчастями от штатного инжекторного движка 4213 (понадобится впускной коллектор, топливная рампа с форсунками, другой шкив коленвала, датчики, электробензонасос, абсорбер, блок управления и т. д.).
Установить на машину 16-клапанный двигатель ЗМЗ-409 или ЗМЗ-406, приобретя дополнительно все необходимые комплектующие.
Заменить «родной» бензиновый движок на дизель.
Усовершенствовать карбюраторную систему, не меняя двигателя, например, поставить на машину КУ «Солекс».

Если из этого списка выбрать первый пункт, получается дорого и хлопотно, и неизвестно, какой будет результат. Далеко не все собственники УАЗов хвалят ДВС 4213, здесь как в лотерее – может быть, повезет, а может быть, и нет. Второй вариант выгоден лишь тогда, когда мотор достался по случаю и недорого, лучше б/у и с гарантией, с полным комплектом деталей в придачу. Неплохая идея – приобрести «Волгу» на запчасти, нужные з/ч забрать себе, а остальное продать.

Установка дизеля – тоже недешевое удовольствие, хотя такой движок тяговит, и для бездорожья он подойдет. Немало владельцев УАЗиков склоняются к четвертому варианту – ведь для внедорожника не нужна скорость и большие обороты ДВС. Здесь важнее ремонтопригодность в полевых условиях, и установка хорошего карбюратора в данном случае могла бы решить практически все проблемы.

Диагностика и замена электрического топливного насоса на автомобилях семейства «Жигули»

В инжекторных двигателях классических ВАЗов бензонасос может утратить свою работоспособность как вследствие проблем с подачей к нему питания, так и по причине неисправности его электродвигателя. В первом случае ситуацию можно исправить путём диагностики и ремонта электрической цепи устройства. Но если из строя вышел электоромоторчик насоса, здесь поможет только его замена.

При неполадках, связанных с электрооборудованием цепи бензонасоса, он обычно, вообще не включается. Включите зажигание автомобиля, не запуская двигателя, и прислушайтесь. Сначала вы должны услышать щелчок реле, а после характерный «визг», издаваемый работающим электромоторчиком насоса. Если ничего подобного вы не услышали, начните диагностику с электрической цепи устройства.

Цепь насоса подключается к бортовой сети посредством отдельного реле, а её защиту обеспечивает предохранитель. Оба эти устройства расположены в дополнительном монтажном блоке автомобиля. Вы найдёте его под перчаточным ящиком. В нём установлены 3 реле и 3 предохранителя. Реле бензонасоса (на схеме обозначается R2) располагается посредине, а предохранитель (F3) слева от него. Предохранитель вытягиваем из посадочного места и проверяем его путём «прозвона» тестером. При выявлении его неисправности, меняем, не забывая соблюдать номинал (15 А).

Проверить работоспособность реле можно, установив на его место заведомо рабочее устройство. Поставьте вместо него реле, расположенное справа от диагностируемого, которое отвечает за цепь вентилятора радиатора. Если же такой вариант вас не устраивает, включите зажигание и замеряйте напряжение между розовым проводом, идущим к реле и «массой» автомобиля. Прибор должен показывать 12 В. Это значит, что устройство запитано. После этого нужно замкнуть розовый провод с серым на выводах реле. Так мы подключим бензонасос напрямую к аккумулятору. Если он заработает (раздастся тот самый «визг»), просто замените реле.

Реле топливного насоса расположено посредине (R2), а предохранитель — слева от него (F3)

Проверка давления топлива в системе

Основным показателем работы бензонасоса является давление, создаваемое им в системе. Если устройство включается, качает топливо, но двигатель работает с перебоями, не поленитесь проверить давление. Для этого потребуется манометр с пределом измерения 5–7, оснащённый бензостойким шлангом и резьбовым штуцером (если специального нет, можно использовать обычный шинный манометр). Последовательность действий следующая:

На топливной рампе находим штуцер, закрытый пластиковым колпачком. Откручиваем колпачок и подсоединяем к штуцеру шланг манометра. Если ваш прибор не оборудован специальным резьбовым штуцером, шланг можно закрепить на «соске» при помощи небольшого хомута.

Штуцер для измерения давления

Давление в рампе должно быть 2,8–3,2 атмосферы

При снятии вакуумного шланга с регулятора давление должно упасть на 0,2–0,7 атмосфер

Замена бензонасоса на инжекторных «Жигулях»

Заменить бензонасос можно как в сборе (поставить новый топливный модуль), так и в отдельности (поменять только насос). Стоимость нового модуля отечественного производства с датчиком уровня топлива составляет 2800–3000 рублей. Сам насос производства фирмы «Бош» обойдётся на 500 рублей дешевле.

Инструменты для замены:

шлицевая и крестовая отвёртки;
ключ на 10;
ключ на 7.

Порядок выполнения работ:

Отключаем минусовую клемму от аккумулятора.
Открываем крышку бензобака.
При помощи шлицевой отвёртки отводим от горловины бака резиновый фартук. Отсоединяем от него трубку предохранительного клапана.

Шлицевой отверткой поддеваем фартук

Откручиваем шурупы крепления облицовки бензобака

Откручиваем болт хомута крепления бака

Отключаем электропроводку, шланги топливопровода, откручиваем гайки крепления крышки топливного модуля

Извлекаем топливный модуль из бензобака

Отсоединяем топливный фильтр

Отключаем провода питания насоса

Отверткой сдвигаем фиксаторы и извлекаем насос из кожуха

Отсоединяем трубку от выпускного штуцера

После установки насоса желательно проверить давление в системе вышеописанным способом.

Замена топливного насоса в автомобилях семейства «Жигули» не требует от автовладельца грандиозных познаний в сфере авторемонта, не отнимает много времени и средств. Она без проблем может быть произведена в условиях гаража, или прямо на улице. Однако если у вас нет необходимого инструмента или желания самостоятельно этим заниматься, лучше обратиться к специалистам.

Где находится реле вентилятора ВАЗ-21099 инжектор

С «Девяносто Девятой» довольно нередко возникает неувязка, когда не врубается вентилятор обдува мотора, и охлаждающая жидкость начинает кипеть. При появлении таковой неисправности сначала инспектируют работоспособность самого вентилятора, подав на него впрямую напряжение с аккума, но тут могут быть и остальные проблемы.

Для того чтоб проверить всю схему, принципиально отыскать, где находится реле вентилятора ВАЗ-21099 инжектор, потому что конкретно оно отвечает за включение обдува. Находим эту деталь в салоне машинки впереди, с пассажирской стороны, она установлена под бардачком, у ног пассажира.

Разыскиваемое реле на картинке обозначено оранжевым кружком, также тут вы отыщите и предохранитель, перегорающий при маленьком замыкании вентилятора остывания.
