Конструкция тормозов автомобиля лада калина

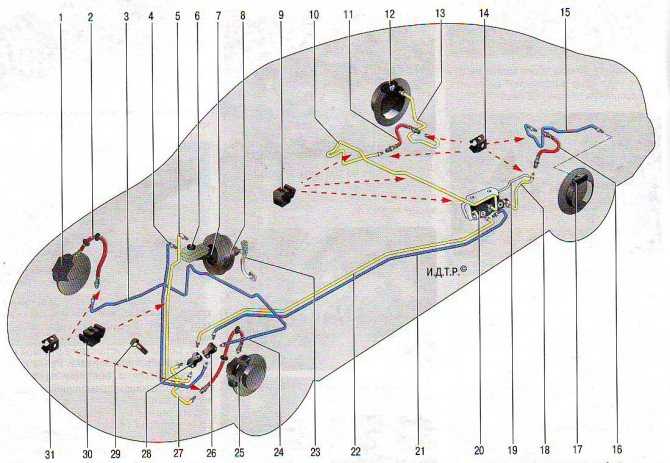

Обзор тормозной системы в Лада Калина

Тормозная система обеспечивает возможность регулирования скорости передвижения транспортных средств, по команде водителя или же электронного руководства. Темой сегодняшней статьи будет тормозная система на автомобиле авто марки Лада Калина.

В представленной статье мы ответим на такие вопросы:

Что собой представляет тормозная система авто Лада Калина?
Какие тормозные системы устанавливаются на авто марки Лада Калина?
Основные неисправности торможения на Лада Калина.

Основная информация

Тормозная система руководит скоростью машины, ее остановкой, а также удержанием ее в одном положении с помощью силы торможения, которая возникает между дорогой и колесами машины. Сила остановки может образовываться автомобильным двигателем, механизмом остановки колес авто, электронным или гидравлическим замедляющим тормозом, который находится в трансмиссии. На автомобиль Лада Калина устанавливают сразу два типа систем торможения, таких как:

Рабочая тормозная система. Этот тип системы применяется на любой скорости машины для полной остановки или же снижения скорости. Причем она начинает функционировать сразу же после нажатия на педаль тормоза. Этот тип считается самым эффективным по сравнению с остальными типами.
Стояночная тормозная система. Является необходимой для удержания машины на протяжении определенного времени на месте. То есть, благодаря ей полностью исключается вероятность передвижения авто без ведома водителя.

Неисправности механизма торможения

Главной задачей проведения диагностики авто считается обнаружение неисправности механизма торможения Лада Калина, а также их устранение при минимальном использовании денежных средств. Кроме того, своевременное обнаружение неисправностей системы торможения позволит вам избежать больших денежных трат, потому как вы сможете предотвратить поломку. В специализированных центрах диагностика проводится на специальном стенде, но вы и сами можете ее провести в домашних условиях. Для определения неисправности нужно внимательно относиться к своему транспортному средству.

Итак, рассмотрим основные неисправности системы торможения Лада Калина?

Не до конца заполняются баллоны на прицепе. Чаще всего такая неисправность возникает из-за поломки узлов руководства тормозами прицепа.
Не до конца заполняются баллоны с воздухом 1 и 2 контуров. Причина может заключаться в засорении трубопроводов и тройного клапана, а также отсутствии зазора в тройном защитном клапане.
Не до конца заполняются баллоны с воздухом 3 и 4 контуров. Это может быть связано с засорением трубопровода или же повреждением двойного защитного клапана.
Попадание масла в пневматические системы. В таком случае нужно будет проверить кольца поршня, а также цилиндры компрессора.
Медленно заполняются воздушные баллоны. В основном причина такой неисправности возникает из-за образования различных трещин и повреждений баллона.
Очень высокое или слишком маленькое давление в баллонах с воздухом 1 и 2 контуров. В таком случае нужно провести регулировку регулятора давления, а также проверить функционирование двухстрелочного манометра.

Неисправны запасные и стояночные тормоза. Причина неисправности может заключаться в поломке ускорительного клапана, крана аварийного растормаживания, большой ход штоков камер или неправильно установленный привод регулятора крана тормоза.
Не работает педаль тормоза. Причиной может быть плохо отрегулированный кран тормоза, поломка клапана, ограничивающего давление, или тормозного крана, неправильно установлен привод регулятора крана торможения, а также большой ход штоков камер торможения.
Невозможно торможение. Такая поломка может быть связана с неисправностью пневматического крана, с поломкой заслонок или электромагнитного клапана.
Машина не снимается с запасного или стояночного тормоза. Такая неисправность может быть связана с утечкой воздуха из третьего контура, поломкой упорного подшипника энерго-аккумулятора, а также поломка атмосферного вывода ускорительного клапана.

Ее нужно регулярно менять из-за того, что в момент использования она впитывает в себя всю влагу. Также может быть недостаточный уровень тормозной жидкости, так как она испаряется при закипании, которое происходит в момент остановки транспортного средства.

Тормозные диски

Среди самых распространенных и популярных причин можно выделить сломанные и поврежденные диски. Они, в свою очередь, могут выходить из строя вследствие различных повреждений или же деформаций.

Также иногда вибрации могут появляться вследствие коррозии, но износ рабочей поверхности при этом может быть в норме. В этом случае рекомендуется проточить диски. Это следует делать у опытного токаря. Однако есть технологии проточки прямо на машине, не снимая дисков. Данная процедура гораздо дешевле. Также необходимо убедится в правильности монтажа дисков. При плохой установке на привалочную поверхность торможение будет сопровождаться эффектом биения.

Действительно ли нужен колдун?

Если убрать деталь из автомобиля, то могут возникать различные неприятные ситуации. Так, машина может тормозить четырьмя колесами сразу, колеса могут блокироваться последовательно, машина уйдет в занос.

Однако многие владельцы ВАЗов при обслуживании машины иногда замечают, что колдун убрал еще прошлый владелец. Некоторые даже не замечают его отсутствия. Другие же самостоятельно удаляют его, так как он не работает и снижает эффективность тормозной системы.

Все дело в том, что инженеры «АвтоВАЗа» взяли чужую идею и использовали в комплектации отечественных авто, а ведь это совсем другие машины. Без сомнений, это изделие весьма необходимое, но в случае с ВАЗов – одноразовое.

Когда требуется заменить колодки?

Процесс установки данных элементов на автомобилях серии «Лада Калина» чрезвычайно прост. Это актуально для большинства отечественных автомобилей. Но другой вопрос: когда же нужно менять эти расходные материалы? Многие владельцы считают, что на «Калине» (универсал) должна выполнятся практически сразу же после того, как автомобиль куплен и пригнан из салона. Это необходимо из-за того, что большинство моделей, которые сходят с конвейеров отечественных автозаводов, оснащены очень жесткими колодками. Такой элемент негативно влияет на рабочую поверхность диска. Кроме того, это источник противного скрипа приличной громкости. Он неприятен не только для водителя, но и для всех окружающих, когда автомобиль тормозит.

Специалисты считают, что (ВАЗ «Калина» в том числе) должна выполняться, если толщина фрикционной накладки составляет менее 1,5 мм. Ездить с такими колодками просто опасно. Есть серьезный риск того, что в один прекрасный момент эффективность торможения станет практически нулевой. Что касается ресурса, то производители указывают от 20 до 40 тыс. км для передних дисковых тормозов и от 60 до 150 тыс. км для задних.

Как заменить тормозной цилиндр?

Для замены тормозного цилиндра нам понадобится домкрат, баллонный ключ, ключи, немного тормозной жидкости, wd-40.

Первым делом ставим автомобиль на 1-ю передачу и снимаем ручной тормоз.
Баллоником ослабляем крепление заднего колеса и ставим подпираем передние тормоза «башмаками», чтобы автомобиль не укатился.
Ставим домкрат и снимаем колесо.
Откручиваем направляющие болты как показано на рисунке.
Пробуем провернуть барабан руками. Если не получается, то берём небольшую кувалду и деревянный брус и прикладываем брусок к поверхности барабана, стучим кувалдой по черенку. Проделываем данную операцию на всей поверхности «обода» барабана до тех пор, пока мы при помощи рук не сдвинем барабан с места.
Провернув его на 30-40 градусов, обратно вкрутите направляющие болты в барабан. Цель данной процедуры состоит в том, чтобы вытащить барабан.
Сняв барабан, до упоря натягиваем ручной тормоз.
Затем снимаем колпачок штуцера тормозного цилиндра и накидным ключом на «8» отворачиваем штуцер.
Хорошенько обрабатываем штуцер тормозной трубки wd-40.
Берём ключ на «10» и ослабляем затяжку штуцера, предварительно зажав трубку, чтобы она не вращалась.
Полностью выворачиваем штуцер ключом на «10».
Этим же ключом выворачиваем оба крепления тормозного цилиндра.
На трубку тормозной жидкости надеваем резиновый колпачок.
Вынимаем цилиндр.

Как поменять задние колодки на “Калине”

Тормозные системы разных вариаций ЛАДА “Калина” отличаются отсутствием или наличием антиблокировочной системы. Менять задние тормозные колодки калина с АБС и без таковой одинаково просто. Единственное отличие — в первом случае перед демонтажом колодок необходимо отключить провода от датчиков, чтоб не повредить их. Чтобы во время замены колодок тормозная жидкость не вылилась из бачка и не попала на лакокрасочное покрытие или резиновые детали “Калины”, необходимо отобрать часть жидкости из бачка в подготовленный сосуд. Эту операцию стоит проводить только в случае, когда уровень тормозной жидкости в бачке близок к отметке максимума. Замена задних колодок выполняется поочередно: сначала с левой, потом с правой стороны (или наоборот, порядок тут не важен). Часть операций, например, ослабление натяжения троса ручного тормоза или его регулировка, удобнее проводить со смотровой ямы или с использованием подъемника. Поэтому работу нужно выполнять в оборудованном гараже.

Замена задних тормозных колодок ЛАДА “Калина” производится следующим образом:

установить под передние колеса противооткатные башмаки;
опустить рычаг”ручника” вниз до упора, чтоб максимально ослабить натяжение троса ручника Калины”;
вращая регулировочный болт под днищем автомобиля, ослабить трос “ручника”;
при помощи баллонного ключа ослабить затяжку болтов крепления колеса;
поддомкратить колесо;
выкрутить колесные болты баллонным ключом;
снять заднее колесо;
открутить штифты, служащие одновременно креплением тормозного барабана и направляющими для установки колеса;
металлической щеткой очистить ступицу заднего колеса в месте посадки барабана;
обработать место посадки барабана на ступицу средством WD-40, подождать согласно инструкции; обстучать барабан резиновым молотком, чтобы “сорвать” его с места;
равномерно ввернуть болты М8 в посадочные отверстия барабана, стягивая последний со ступицы;

Внимание: если надавить на педаль тормоза при снятом барабане, поршень тормозного цилиндра может выпасть, что повлечет за собой разгерметизацию контура, необходимость прокачки тормозов или даже замены тормозного цилиндра

проверить состояние тормозного барабана: он не должен иметь сколов, неравномерной выработки, трещин и рисок;
при необходимости заменить тормозной барабан новым;
свести задние колодки “Калина”, используя монтировки (монтажные лопатки);
поддеть конец верхней пружины, которая стягивает колодки, шлицевой отверткой и вывести его из зацепления с колодкой;
снять верхнюю пружину со второй колодки, отложить в сторону;
снять нижнюю стяжную пружину, используя отвертку или пассатижи;
демонтировать “переднюю” колодку, расположенную ближе к передней части машины;
демонтировать распорную планку, установленную между колодками;
снять наконечник троса стояночного тормоза с крюка распорного рычага задней колодки;
используя пассатижи, вывести из зацепления пружину, удерживающую вторую колодку;;
снять колодку, расположенную ближе к задней части машины;
расшплинтовать палец крепления распорного рычага;
снять распорный рычаг;
очистить детали тормозного механизма от загрязнений;
закрепить распорный рычаг на новой колодке;
зашплинтовать палец;
установить “переднюю” колодку тормозного механизма;
поставить на место распорную планку;
установить “заднюю” колодку, надев на нее нижнюю стяжную пружину;
надеть наконечник тросика “ручника” на распорный рычаг колодки;
при помощи отвертки или пассатижей зацепить нижнюю и верхнюю стяжную пружину на колодки;
установить на место тормозной барабан;
затянуть направляющие штифты, удерживающие барабан;
закрепить колесо колесными болтами;
опустить домкрат, чтоб колесо стало на землю;
баллонным ключом затянуть колесные болты.

Затем те же операции надо проделать на втором колесе. Теперь вы знаете как поменять задние колодки на “Калине”.

Помните: после замены задних колодок необходимо отрегулировать ручной тормоз ЛАДА “Калина”.

https://youtube.com/watch?v=dtqRKZXIORQ

Передние тормозные колодки – это первое звено безопасности. Они обеспечивают своевременное торможение автомобиля для предотвращения столкновения или полной остановки автомобиля. На Лада Калина оригинальные передние тормозные колодки не совсем совершенные и имеют ряд недостатков, поэтому владельцы автомобиля часто обращаются к более качественным аналогам.

Видео замены передних тормозных колодок ниже.

Порядок действий при замене тормозных дисков на Ладе Калине

Затем отгибаем металлические пластины, которые фиксируют (стопорят) болты суппорта сверху и снизу:

После чего откручиваем эти два болта, ключом на 17 придерживая внутреннюю гайку:

После чего поднимаем и отводим суппорт в сборе с тормозным цилиндром в сторону, предварительно вынув из посадочного места резиновое кольцо фиксации шланга :

И чтобы он не мешался при дальнейшей работе, можно его отодвинуть в сторону, желательно подальше. Лучше всего положите его на защиту двигателя, только аккуратно, чтобы не перегибать тормозной шланг и не натягивать его:

Теперь можно приступать к снятию направляющей скобы колодок, которая крепится с помощью двух болтов профиля TORX E12:

И снять скобу, просто вынув ее в сторону переднего бампера:

Осталось совсем малая часть ремонта. Необходимо выкрутить направляющие шпильки тормозного диска:

После этого, нам понадобится специальный съемник для замены тормозных дисков, которого пока у меня к сожалению нет, но на фото ниже привел пример, как он приблизительно выглядит. Здесь показан механизм не Лады Калины, но думаю, что смысл его работы понятен:

Если данного приспособления в наличии нет, то можно воспользоваться старым проверенным способом, взять молоток и деревянный брусок и постучать через него с обратной стороны по диску, предварительно побрызгать в месте соединения со ступицей специальной смазкой WD-40. Подождать несколько минут, пока все откиснет и со средним усилием постукивать с обратной стороны, пока тормозной диск не собьется со ступицы.

После проделанной работы по снятию, установку производим в обратной последовательности

Обратите внимание, что замену стоит производить парой: левого и правого колеса, после чего сразу же поставить новые колодки

Почувствовали вибрацию при торможении? Одной из причин может быть неравномерный износ тормозных дисков, которые лучше заменить парой. Также меняют диски, когда их толщина становится меньше 17,8 мм. Замена тормозных дисков на всех современных автомобилях Лада (XRAY, Веста, Ларгус, Гранта, Калина, Приора и Нива 4х4) выполняется аналогично без существенных отличий.

Потребуется:

новые тормозные диски (Гранта, Приора, Калина): каталожный номер: 2110-3501070 (13 дюймов) и 2112-3501070 (14 дюймов)
новые тормозные диски (XRAY, Веста, Ларгус): 7701206339 (без АБС) и 7701207795 (с АБС).
набор инструментов.

Поднять автомобиль на домкрат и снять колесо. Отвернуть крышку бачка с тормозной жидкостью и развести тормозные колодки, контролируя уровень тормозной жидкости (при необходимости откачать). Затем:

вывести тормозной шланг (№4) из кронштейна стойки (№5).
отвернуть 2 болта (№2) крепления суппорта.

Подвесить передний тормоз за пружину подвески, предотвращая скручивания тормозных шлангов. Чтобы снять тормозной диск потребуется отвернуть 2 болта крепления на ступице колеса, удерживая тормозной диск рукой от проворачивания. Если тормозной диск не снимается, обстукиваем диск молотком по плоскости прилегания колеса (удары молотком по рабочей поверхности (№1) диска недопустимы).

Установка тормозного диска осуществляется в обратной последовательности, предварительно очистив прилегающие поверхности от грязи. После установки необходимо нажать на педаль тормоза 2-3 раза и проверить уровень тормозной жидкости. Весь процесс также показан на видео:

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Устройство антиблокировочной системы тормозов (ABS)

При торможении АБС регулирует давление воды в рабочих цилиндрах, предотвращая полную блокировку колес. Благодаря этому сокращается тормозной путь и шофер продолжает надзирать линию движения движения кара даже при интенсивном торможении на снегу песке либо влажном асфальте.

Механизм работы системы абс. Видео:

Антиблокировочная система включает последующие детали:

Блок управления. Электроника, меняющая давление за счет открытия и закрытия перепускных клапанов. Она анализирует информацию о вращения колес. При остановке колеса клапан отчасти сбрасывает давление и колодка давит слабее.
Датчики, контролирующие частоту вращения. Устройства крепятся на колесных ступицах и работают за счет эффекта Холла. Они передают информацию в ЭБУ.
Гидравлический блок. В его состав входят гидроаккумуляторы, электромагнитные клапаны для впуска и выпуска, насос с электроприводом и демпфирующие камеры.

В обычном положении выпускные клапаны закрыты и не дают воды выйти из цилиндра. Соответственно, впускные открыты и не препятствуют увеличению давления при нажатии на педаль. Когда машинка тормозит, жидкость поступает в цилиндр, повышая давление в нем. Если же колесо начинает замедляться очень резко, ЭБУ перекрывает впускной клапан, препятствуя блокировке. По мере необходимости подается сигнал на открытие выпускного клапана, уменьшающего давление до величины, при которой колесо разблокируется.

Педаль тормоза стала твердой: причина

Итак, в процессе эксплуатации можно выявить, что педаль тормоза стала тугой, средней или слишком мягкой. Причины тугой педали, то есть когда на автомобиле слишком жесткая педаль тормоза, могут быть как конструктивной особенностью конкретного авто, так и неисправностью. Другими словами, твердая педаль тормоза может быть нормой для определенных моделей авто. Если же тормоза стали жесткими по другой причине, необходим ремонт.

Чтобы передать давление, в систему заливается тормозная жидкость. Жидкость подается по стальным трубкам и резиновым шлангам от главного тормозного цилиндра на рабочие тормозные цилиндры. Рабочие цилиндры своим поршнем передают давление на тормозные суппорта, прижимая тормозные колодки к тормозному диску или барабану.

В списке основных причин, по которым туго нажимается педаль тормоза или же педаль тормоза не продавливается, можно выделить проблемы с вакуумным усилителем. Следует отметить следующие неполадки:

неисправности концевика вакуумного усилителя тормозов. Замена концевика решает проблему;
также в вакуумном усилителе имеется особый обратный клапан. Если клапан заедает или не работает, указанный элемент нужно поменять;
еще ВУТ может иметь загрязненный воздушный фильтр, который не допускает попадания грязи в систему. Если фильтр забит, в подобной ситуации также туго нажимается педаль тормоза;
также усилитель имеет специальный обратный клапан. Если клапан ВУТ заедает, данный элемент подлежит замене;
часто причиной того, что педаль тормоза становится жесткой после нескольких нажатий или же педаль тормоза твердая после стоянки, становится диафрагма усилителя тормозов. Диафрагма ВУТ рвется или трескается, при этом весь усилитель подлежит замене;
параллельно отметим, что возможно попадание топлива в камеру усилителя (часто по причине поломки обратного клапана), что также немедленно скажется на работе педали тормоза;
одной из частых причин жесткой педали тормоза, которая не продавливается, является шланг, соединяющий впускной коллектор и усилитель. Указанный шланг изнашивается и деформируется, то есть со временем может требовать замены. Бывает и так, что происходит его ослабление на штуцере. В этом случае проблему может решить обтяжка;
завершает список использование грязной тормозной жидкости, потерявшей свои свойства, попадание сторонних жидкостей в тормозные цилиндры, а также разбухание уплотнительных колец. Чтобы устранить неполадки, манжеты и уплотнители нужно заменить (ремонт тормозных цилиндров), а также заменить тормозную жидкость. В ряде случаев тормозные цилиндры нужно менять целиком.
