Как проверить вакуумный усилитель тормозов

Признаки неисправности вакуумного усилителя тормозов

Вследствие продолжительной работы вакуумного усилителя тормозов без замены, в нем могут появиться дефекты. Наиболее часто проблема проявляется в механическом повреждении соединения шланга, стыкующего усилитель и впускной коллектор двигателя. Механическое повреждение или образование трещин на резине приведут к тому, что в рабочей камере механизма не будет создаваться вакуум, а это необходимо для его грамотной работы.

Также выйти из строя в вакуумном усилителе тормозов могут и внутренние детали, например, клапан потеряет эластичность или будет повреждена рабочая поверхность диафрагмы.

Определить неисправность вакуумного усилителя тормозов можно по следующим признакам:

Машина начала хуже тормозить при прежнем усилии нажатия на педаль;
Во время нажатия на педаль тормоза слышатся шипящие звуки, в этот момент могут увеличиваться обороты двигателя;
Автомобиль начинает «троить»;
Повышается расход топлива при работе машины в прежнем режиме.

В некоторых ситуациях могут возникать и другие проблемы в работе автомобиля из-за проблем с вакуумным усилителем тормозов. Например, могут перестать срабатывать свечи зажигания.

Что делать с неисправным устройством?

Вариантов, как обычно, два: ремонт и замена. Их выбор зависит от степени повреждений ВУТ. Для их устранения нужно хорошо знать устройство усилителя и иметь в гараже подходящий к конкретной модели устройства ремонтный комплект.

Рекомендуем: Что делать, если не включается вентилятор охлаждения на Ладе Калине?

Если вакуумный усилитель откажет, придётся тратить больше усилий, чтобы затормозить, к тому же реакция тормозной системы будет очень медленной. В некоторых ситуациях это может привести к аварии, поэтому при наблюдении признаков неисправности ВУТ следует заменить его. Отметим, что в домашних условиях пытаться привести усилитель в рабочее состояние без специального комплекта запчастей и инструментов нет смысла.

Типичные поломки ВУТ и их признаки

Обычно вакуумник выходит из строя по следующим причинам:

разрыв рабочей мембраны;
ссохлась прокладка клапана;
износ соединения или вакуумного шланга трубопровода;
поломка обратного клапана;
потеря герметичности рабочей камеры.

Основная неполадка ВУТа – разрыв диафрагмы из-за естественного износа резины. Характерный свист под капотом и западающий тормоз говорят о том, что произошла разгерметизация, наблюдается подсос воздуха в гидравлическую часть тормозной системы. Это можно проверить по количеству тормозной жидкости. Если уровень упал, значит, она вытекает через порванную внутреннюю манжету главного цилиндра.

Подсос воздуха топливной системы дизеля

Обычно завоздушивание топливной системы дизельного мотора вызвано повреждениями в местах соединения трубок, соединяющих топливный бак и фильтр либо фильтр и топливный насос высокого давления.

На дизельных автомобилях, которые выпускаются в последние годы, проникновение воздуха в топливную систему происходит чаще, по сравнению с дизельными моторами старого типа. Причина кроется в другой конструкции шлангов, срок службы которых заметно сократился. Раньше эти элементы изготавливали из латуни, а теперь – из пластика. Постоянные вибрации приводят к износу пластика и уплотнительных резинок. Наиболее часто с такими трудностями сталкиваются владельцы машин с пробегом около 150-200 тыс. километров, причем нередко подсос проявляется зимой.

Самые популярные причины подсоса в таких случаях:

износ хомутов и шлангов;
повреждение уплотнения топливного фильтра;
повреждение уплотнений крышки топливного насоса или приводного вала;
негерметичные топливные трубопроводы;
повреждение обратной топливной магистрали;

Признаки подсоса воздуха на дизельном авто

Наиболее часто двигатель не хочет заводиться после длительных простоев. Водитель вынужден многократно поворачивать ключ в замке зажигания, используя стартер. Это сопровождается появлением дыма из выхлопной трубы, что является признаком нормальной подачи топлива. Если подсос очень существенный, мотор не просто будет плохо запускаться по утрам, но и глохнуть во время движения.

Причина кроется в том, что насос не может нормально работать на холостых оборотах, поскольку в камеру попадает слишком много воздуха. На повышенных оборотах ТНВД ещё более-менее справляется. Не всегда такие симптомы вызваны именно подсосом, поэтому советуем проверить «диагноз», установив прозрачные топливные трубки.

Как найти подсос воздуха в топливной системе дизельного мотора

Воздух может попадать в систему через соединение, топливный бак либо трубку. Поиск выполняется достаточно просто – подачей давления или способом исключения. В первом случае необходимо подать давление в топливный бак, после чего в месте подсоса вы услышите характерное шипение или же увидите капли топлива. Второй метод – по очереди проверять элементы топливной системы, обеспечивая подачу топлива из емкости, а не бака. Сначала подключаемся к топливному насосу и идём дальше.

Признаки наличия неисправностей в вакуумном усилителе тормозов

При эксплуатации авто особое внимание нужно уделять вопросам герметичности конструкции и многочисленных трубок, которые подключены к ней. Определить неисправность системы можно по следующим признакам:

необходимость значительно увеличивать давления на тормозную педаль для более эффективного торможения;
сниженная величина хода тормозной педали;
торможение продолжается после отжатия педали;
неровность в оборотах двигателя по причине подсоса, идущего из вакуумного шланга;
присутствие дополнительных звуков, похожих на подсос, и производимых в процессе торможения;
полный отказ в работе усилителя.

Если усилитель выходит из строя, если двигатель просто глохнет, тормозная система обычно остаётся полностью исправной. Единственным фактором, которым выражается сбой в системе, является отсутствие усилий или увеличение их в процессе нажатия на педаль.

Необходимо очень внимательно следить за работой усилителя. Это одно из основных условий высокого уровня безопасности движения.

Описывая проблемы в работе с тормозным усилителем, можно рассмотреть некоторые причины выхода его из строя. Среди самых распространенных из них можно отметить следующие:

Потеря герметичности шланга.
Неисправность диафрагмы.
Потеря основных свойств встроенных клапанов.
Общее нарушение герметичности камер.
Поломка возвратной пружины.

Общий механизм работы тормозного усилителя давно полностью отработан. По этой причине основная масса автолюбителей достаточно редко сталкивается с проблемами и какими-либо неисправностями

Несмотря на это, систему торможения нужно время от времени тщательно тестировать, принимая во внимание общую важность её эксплуатации

Подсос воздуха во впускном коллекторе

Если в двигатель проникает воздух, который не «видят» расходомер воздуха или датчик абсолютного давления, будет формироваться слишком бедная смесь топлива и воздуха. Эта проблема вызвана подсосом воздуха во впускном тракте.

перегрев мотора (сказывается на состоянии прокладок);
внешнее вмешательство;
повреждение прокладок в результате неправильного использования карбклинера.

Очень часто трудности могут возникнуть в том случае, если повреждено уплотнение между впускным коллектором и головкой блока цилиндров, поскольку обнаружить такой подсос визуально непросто.

Поиск подсоса в коллекторе

На бензиновых моторах лишний воздух может оказаться в коллекторе из-за разгерметизации воздуховодов, износа уплотнительных резинок топливных форсунок или повреждений шлангов, ведущих к вакуумному усилителю тормозов.

Для того чтобы найти подсос воздуха используют разные способы:

Перекрытие подачи воздуха. Необходимо отсоединить патрубок от корпуса фильтра и завести мотор. После этого прикройте рукой патрубок – если подсоса нет, двигатель заглохнет. Если двигатель продолжает работать, и вы слышите шипение, подсос точно есть.
Пережим шлангов. Необходимо запустить мотор и через определенное время постараться услышать шипение. Если обнаружить место повреждения герметичности не удалось, надо по очереди пережимать шланги, которые соединены с ресивером. Если вы пережали и отпустили шланг, и это повлияло на работу силового агрегата, ищите проблему в данной зоне.
Сжатый воздух. Систему впуска неработающего двигателя необходимо обработать мыльным раствором, после чего перекрыть подачу воздуха от фильтра и закачать воздух через одну из трубок.
Опрыскивание горючей смесью. Для поиска места подсоса воздуха в двигатель применяются такие средства как бензин, WD-40 или очиститель карбюратора. С помощью выбранного средства необходимо опрыскивать все стыки. Когда жидкость окажется в месте подсоса, вы заметите изменения в работе двигателя (обороты должны вырасти или упасть). Для опрыскивания лучше использовать медицинский шприц.

Причины неисправности ВУТ

Вакуумный усилитель, как и любое другое устройство имеет свой рабочий ресурс. Но существуют некоторые причины, по которым ВУТ может выйти из строя гораздо раньше. Вот они:

вакуумным шлангом утрачена герметичность;
диафрагма неисправна;
клапана утратили свои свойства;
в камерах нарушена герметичность;
пружина возврата вышла из строя.

Вакуумный усилитель тормозов и его сопутствующие элементы — достаточно простые устройства, поэтому специалисты выделяют следующие основные и возможные неисправности ВУТ:

Разгерметизация вакуумного трубопровода. По нему происходит разрежение, необходимое для нормальной работы тормозной системы. Соответственно, если в него будет подсос воздуха извне, то ВУТ работать не будет. Разгерметизация (подсос воздуха) от старости резины может произойти в самых разных местах — в резиновых шлангах, местах соединений, хомутах.
Неисправность обратного клапана. Его задача состоит в удалении воздуха из тормозной системы и недопущения попадания его как в саму систему, так и в главный тормозной цилиндр. Неисправным может быть как сам клапан, например, по причине естественного износа, так и по причине значительного износа резиновых его уплотнений.
Разгерметизация рабочих камер вакуумного усилителя. Это достаточно редкая причина, которая происходит, чаще всего, из-за механического повреждения ВУТ. Например, при ремонте или ДТП.
Разрыв диафрагмы. Это критическая поломка, поскольку она возникает внутри самого усилителя, а он обычно является неремонтопригодным, соответственно, подлежит замене. При этом усилитель будет травить воздух, и издавать шипение.
Образование в ВУТ дополнительного зазора. Дело в том, что в результате эксплуатации машины и в частности механизма крепления вакуумного усилителя его мембрана немного сдвигается вперед, из-за чего на самом деле водителю легче давить на педаль тормоза. Однако в результате этого возникает лишний зазор в креплении, из-за которого порой может возникать стук при резком торможении. Чтобы решить эту проблему достаточно отрегулировать шток, переместив его немного вперед. Подобный ремонт возможен как в условиях гаража, так и в автосервисе.

А еще интересно: Шевроле Нива 2019-2020: характеристики, цена, фото и видео-обзор

В случае, если автомобиль комплектуется дополнительным вакуумным насосом, то обычно выделяют и четвертую неисправность — частичный или полный выход этого узла из строя. При этом сама тормозная система будет работать, однако не в оптимальном режиме. В частности, при резких торможениях значительно вырастет усилие, которое нужно будет физически оказать водителю на педаль.

Поломка усилителя не приводит к полному отказу тормозной системы, но для замедления машины нужно прилагать гораздо больше физических усилий. Первый и главный симптом выхода из строя ВУТ – резкое снижение эффективности торможения и ощущение «жесткости» педали. Проявляются и другие признаки:

увеличение свободного хода (примерно до половины);
нестабильная работа силового агрегата, особенно на холостом ходу;
механизм продолжает замедлять авто после отпускания педали – тормоза «клинят».

Указанные выше признаки неисправности вакуумного усилителя тормозов возникают по таким причинам:

подсос воздуха через порыв либо неплотное соединение шланга отбора вакуума;
износ диафрагмы, ведущий к потере герметичности;
выход из строя воздушного клапана;
разгерметизация корпуса;
снижение упругости пружины.

Первая причина легко устраняется в собственном гараже, главное, – проверить «вакуумник» на работоспособность. Уплотнение соединений либо замена патрубка не составит большой проблемы. Другой вопрос – поломка усилителя, обычно механизм приходится менять целиком.

Кроме того, проявляются и другие признаки:

свободный ход увеличивается до половины;
работа силового агрегата становится нестабильной, особенно это заметно на холостом ходу;
тормоза «заклинивает», то есть автомобиль продолжает замедляться даже тогда, когда педаль тормоза уже отпущена.

Рассмотри причины, по которым могут возникнуть указанные выше повреждения вакуумного усилителя:

соединение шланга отбора вакуума неплотное, или происходит подсос воздуха через повреждение в шланге;
потеря герметичности из-за износа диафрагмы;
поломка воздушного клапана;
разгерметизация корпуса;
снижение упругости пружины.

Уплотнить соединение и заменить патрубок можно самостоятельно, только не забудьте проверить «вакуумник» на работоспособность. Однако если проверка показала, что сломался усилитель, то наверняка придется менять весь механизм.

Проверка мембраны и герметичности камер

Проверить исправность вакуумного усилителя тормозов (ВУТ) можно несколькими способами, но чтобы убедиться в его работоспособности на 100%, лучше использовать их все. Прежде всего, несколько раз нажмите на педаль тормоза при заглушенном двигателе. При первом нажатии педаль опустится от довольно незначительного усилия примерно на 1/3 от полного хода, с каждым последующим нажатием она должна становиться более тугой, а ход уменьшаться. Если этого не происходит – ВУТ, скорее всего, неисправен, и требуется диагностика вакуумного усилителя тормозов. Далее мы расскажем Вам, как проверить вакуумный усилитель тормозов на Калине.

Если диагностика ВУТ показала неоднозначные результаты и определить разницу в ходе педали и ее жесткости сложно, можно попробовать другой способ. Два-три раза нажав на педаль тормоза, заведите двигатель, не убирая с нее ногу. Тут есть несколько вариантов развития событий:

Если педаль уйдет глубже на несколько сантиметров – вакуумный усилитель тормозов исправен. Окончательно удостовериться в этом можно, заглушив двигатель и не отпуская педали тормоза в течение 30 секунд.
Если педаль начнет подниматься – это свидетельствует о нарушении герметичности вакуумной камеры.

Регулировка и ремонт узла после проверки вакуумного усилителя тормозов

В целом регулировка ВУТ сводится к настройке свободного хода тормозной педали. Чтобы правильно его выставить, необходимо настроить длину штока. С помощью регулировочного болта контролируется зазор/выступ. Правильная настройка положения самого болта позволит установить идеальный момент срабатывания клапанов. Когда будет закончена проверка на герметичность, не забудьте отрегулировать свободный ход педали тормоза. Настройка длины штока приводит к возникновению зазора, который определяет степень давления на тормозной цилиндр

Поэтому очень важно правильно выставить длину штока и поставить подходящий зазор. Свободный ход педали при неработающем моторе должен составлять от пяти до четырнадцати миллиметров

Этот зазор контролируется болтом, находящимся над плоскостью вакуумного усилителя тормозов. Маленький зазор приводит к заеданию рабочего цилиндра, вследствие чего происходит быстрый износ колодок и повышается потребление топлива автомобилем. Кроме того, машина начинает произвольно притормаживать, как будто вы едете на ручном тормозе. Большой же зазор, напротив, приводит к увеличению хода педали, что свидетельствует о нарушении герметичности в узле. Выше мы рассказали, как провести проверку работы тормозного вакуумного устройства и отрегулировать его работу в случае необходимости. Теперь скажем несколько слов о его ремонте. Чтобы обеспечить собственную безопасность при поломке усилителя, безотлагательно примите меры по его ремонту или замене. И если вакуумные шланги в бензиновых автомобилях или насосы в дизельных вы можете заменить самостоятельно, не прибегая к услугам автосервиса, то более серьезные работы рекомендуется доверить профессионалам. Конечно, это стоит определенных денег, но когда на кону собственная безопасность, лучше не экономить. Обратитесь к специалистам. Они не только грамотно проведут проверку, но и качественно, с гарантией выполнят все необходимые работы. Следует отметить, что после ремонта важно синхронизировать колеса при торможении и провести проверку системы ABS/ESP. Для этого необходим диагностический стенд и специализированное оборудование. Бывают случаи, когда отремонтировать «вакуумник» выходит дороже, чем приобретение усилителя, бывшего в употреблении, но находящегося в исправном состоянии. Поэтому рекомендуется при необходимости поискать устройство на разборках. Если вы чувствуете уверенность в собственных силах и решили после проверки самостоятельно отремонтировать неисправный вакуумный усилитель, то действуйте следующим образом. Для начала в моторном отсеке демонтируйте всю обивку и снимите накладку ветрового стекла. Не снимайте трубки, ведущие к ГТЦ. Это может привести к попаданию в систему воздуха

Далее открутите цилиндр от вакуумного усилителя и осторожно наклоните вперед, чтобы предотвратить деформацию тормозных трубок. Шланг передачи вакуума перед этим необходимо снять со штуцера усилителя

Внимательно изучите рекомендации, которые дает производитель и приступайте к демонтажу усилителя. Открутите крепежные болты и отсоедините клемму провода, идущего к стоп-сигналу. Только после этого снимите педаль, используя специальный инструмент. Если вы хорошо разбираетесь в конструкции автомобиля, то справитесь с проверкой и ремонтом ВУТ. Однако лучше предварительно зайти в Интернет и найти инструкцию со схемой усилителя. Это заметно ускорит реализацию поставленной задачи и повысит ваши шансы на успех.

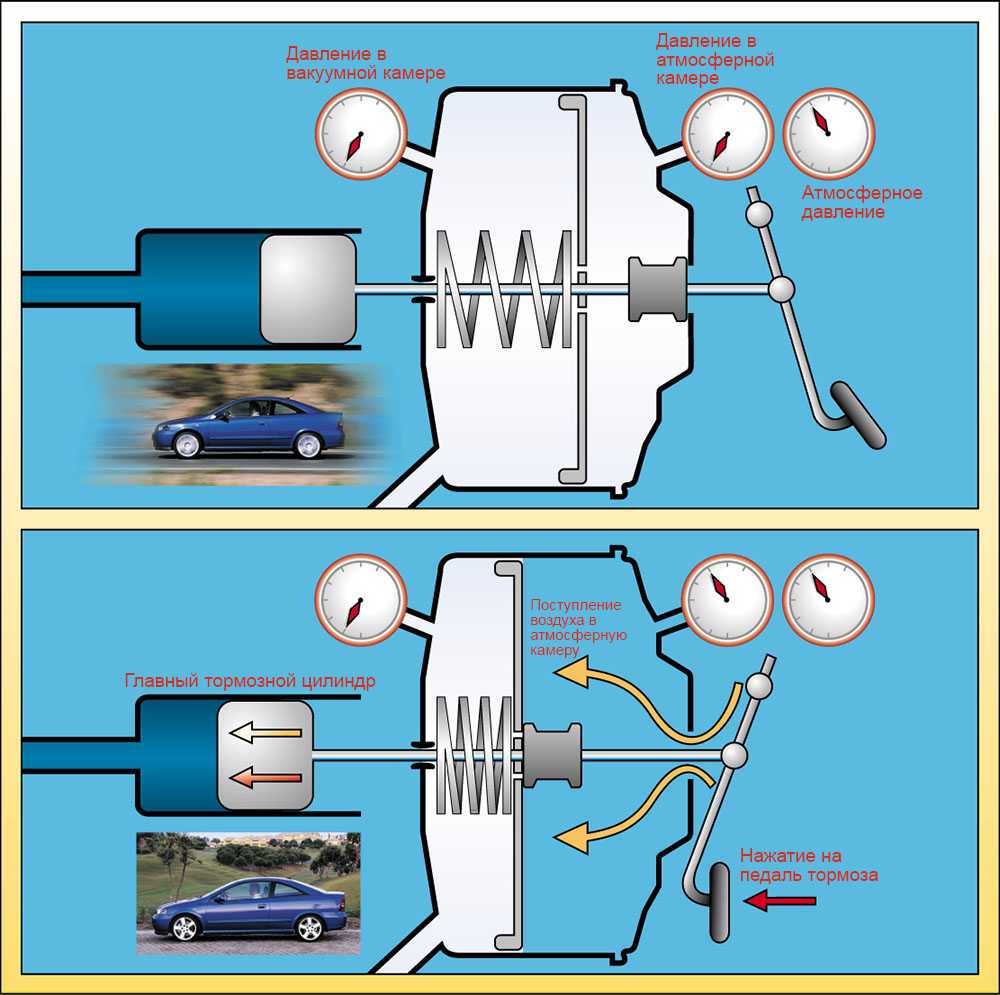

Диагностика и ремонт4 февраля 2018Выход из строя «вакуумника» – поломка довольно редкая, но неприятная – для замедления и остановки автомобиля водителю приходится сильно давить тормозную педаль. Внезапный отказ механизма в процессе езды может спровоцировать ДТП – шофер не успевает перестроиться и приложить требуемое усилие в нужный момент. Чтобы выявить признаки критического износа элемента, предлагается рассмотреть принцип работы вакуумного усилителя тормозов (ВУТ) и способы диагностики в условиях обычного гаража.

Чем грозит?

Безусловно, можно и продолжать путешествовать по дорогам с подобной неисправностью. Машина станет ехать, но у нее по-прежнему будут плавать холостые. К тому же, если не устранить вовремя неисправности адсорбера, то на ближайшей заправочной станции при попытке залить бензин в бак крышка может буквально «выстрелить» от образующихся газов, которые вовремя не удаляются. Так что лучше всего будет поменять негожую деталь на новую.

К тому же, если бензобак плохо будет проветриваться, это может привести к возникновению разрежение

А как следствие – деформацию и повреждение такой важной запчасти, как бензонасос. А невентилируемый адсорбер может вызывать и во впускном коллекторе накопление топлива

А это уже может сказаться на стабильности работы всего движка.

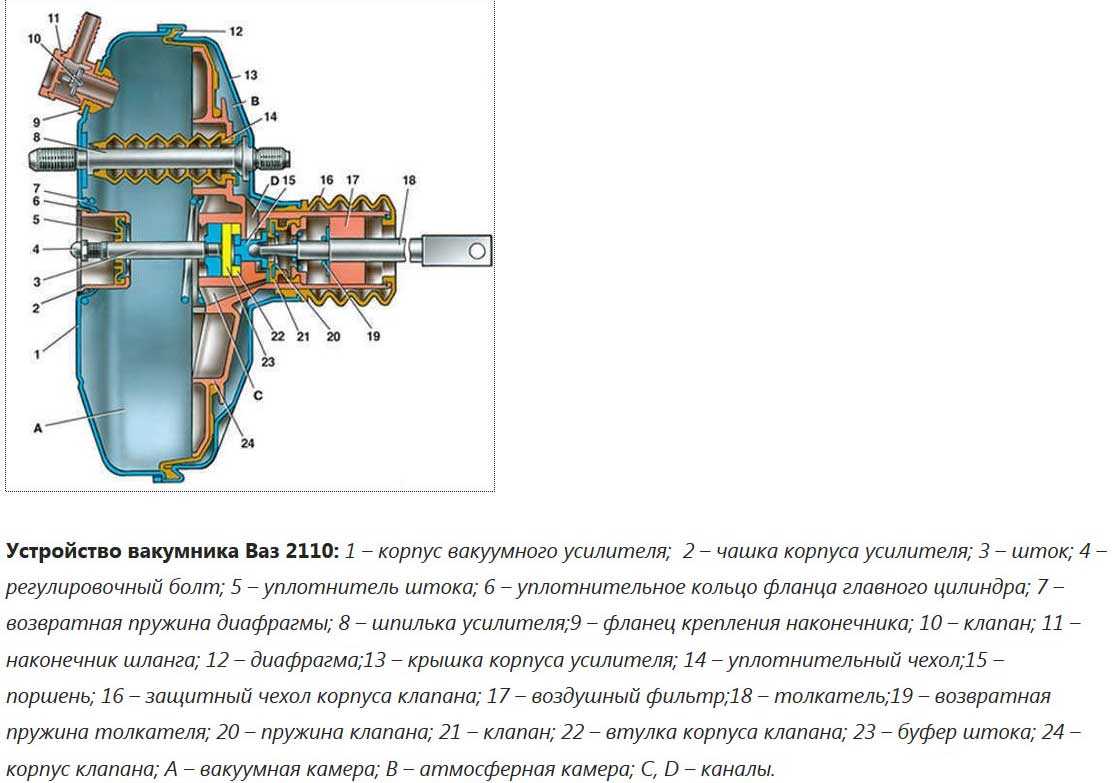

Ремонт агрегата — замена диафрагмы

Данная операция непопулярна в среде владельцев «Жигулей», обычно автолюбители предпочитают менять усилитель целиком. Причина — несоответствие результата затраченным усилиям, проще купить и поставить ВУТ в сборе. Если вы однозначно решили разбирать и ремонтировать вакуум-усилитель, подготовьте инструментарий и расходные материалы:

монтажная лопатка, мощная плоская отвёртка;
пассатижи;
молоток;
щётка с металлическим ворсом;
тиски слесарные большие;
комплект ремонтный для вакуумных усилителей ВАЗ 2103—2107;
герметик силиконовый.

Для выполнения ремонтных работ ВУТ необходимо снять с автомобиля, как описывается в инструкции выше. Разборка и замена деталей ведётся в таком порядке:

Поставьте на корпусе метку маркером, развальцуйте соединения с крышкой, отгибая монтажной лопаткой края обечайки.
Аккуратно разъедините элементы, придерживая крышку руками, поскольку внутри установлена большая мощная пружина.
Извлеките шток и сальник, снимите диафрагму с внутреннего корпуса. При разборке все детали поочерёдно раскладывайте на столе, чтобы ничего не перепутать в процессе установки.
Почистите щёткой корпус и места прилегания мембраны. При необходимости вытрите насухо камеры изнутри.
Соберите элементы вакуум-усилителя в обратном порядке, используя новые детали из ремкомплекта.
Совместив метки на крышке и корпусе, вставьте пружину и сожмите обе половинки в тисках. Тщательно выполните вальцовку, пользуясь монтировкой, молотком и отвёрткой.
Проверьте герметичность ВУТ с помощью резиновой груши, вставленной в отверстие вакуумного шланга.

После сборки установите агрегат на автомобиль, заранее отрегулировав вылет штока (процедура описывается в предыдущем разделе). По окончании проверьте работоспособность усилителя на ходу.

Видео: как поменять диафрагму ВУТ на «классике»

Усилители тормозов вакуумного типа нечасто беспокоят хозяев «Жигулей» поломками. Известны случаи, когда заводской ВУТ исправно работал в течение всего срока эксплуатации автомобиля ВАЗ 2107. При внезапном отказе агрегата тоже паниковать не стоит — неисправность вакуум-усилителя не влияет на работу тормозной системы, только педаль становится жёсткой и неудобной для водителя.

Что делать с неисправным устройством

Теперь мы узнали, как проверить усилитель тормозов.
Что предпринять дальше? На станции технического обслуживания вам, вероятнее
всего заявят, что эту систему целесообразнее поменять на новую. Но неисправное
устройство можно либо отремонтировать и отрегулировать, либо в процессе
реконструкции заменить некоторые компоненты. И лишь в особых ситуациях замене
подлежит весь механизм.

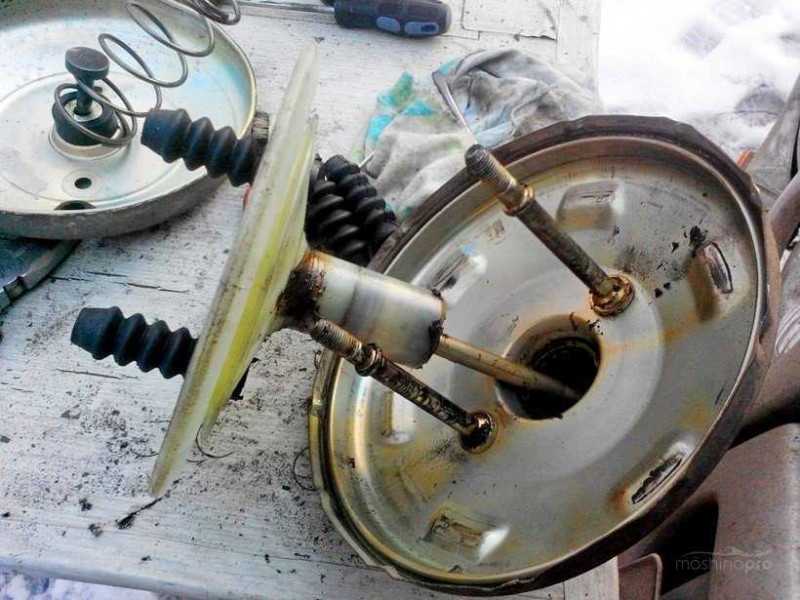

Разобранный вакуумный усилитель тормозов
Вакуумный усилитель тормозов в разборе

Регулировка
и ремонт

В ходе регулировки вакуумного помощника производится
наладка свободного движения педали тормоза. Для корректного его выставления
подгоняем длину штока

Используя регулировочный болт, проверяем зазор/выступ.
Важно правильно настроить положение самого болта – это позволит найти точное
мгновение открытия/закрытия клапанов

Ремонт
и замена

Негерметичный шланг в автомашине с бензиновым ДВС
или насос в дизельном авто нужно поменять. Если ослаблены держатели, их
необходимо затянуть. Если износились резиновые прокладки обратного клапана, используем
ремонтный набор, предварительно убедившись, что проблема только в них, а другие
компоненты ВУТ не повреждены. В принципе, обратный клапан можно заменить на
новый, так как стоит он относительно недорого, а его ремонт достаточно
трудоемкий.

С более серьезными проблемами, которые обнаружила
проверка узла, необходимо обращаться к специалистам. Потратив какую-то денежную
сумму, вы будете уверены в безопасности своей и пассажиров. Кроме того, после
реконструкции нужно сделать синхронизацию колес при замедлении движения,
проверить антиблокировочную систему и систему курсовой устойчивости. А это
проводится на стенде диагностики с применением специальных технических средств.

Подведем итоги

С учетом вышесказанного становится понятно, что любые отклонения от нормы в работе тормозной системы (как мягкая педаль тормоза, так и твердая педаль тормоза или же совокупность проблем), требуют немедленной диагностики. После определения неисправности необходимо качественно устранить проблему.

Также нужно своевременно менять жидкость, прокачивать тормоза, осматривать тормозные шланги на предмет дефектов и протечек, вовремя устанавливать новые тормозные колодки, диски или барабаны, смазывать направляющие тормозных суппортов и т.д. Такой подход позволит безопасно эксплуатировать автомобиль и добиться качественно работы тормозной системы в любых условиях.
