Признаки неисправности эбу шевроле нива

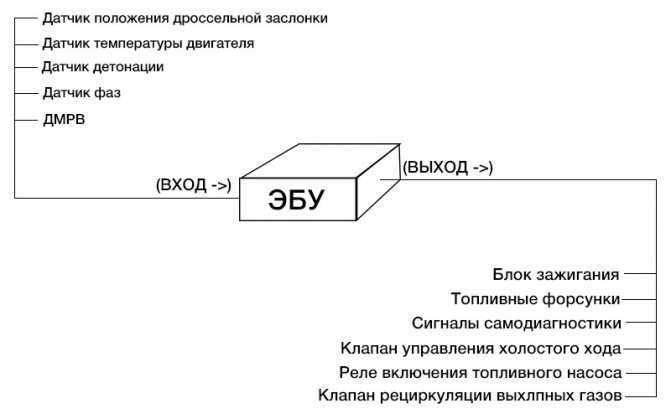

Компоненты системы управления двигателем Шевроле Нива

Двигатель ВАЗ-2123, установленный на полноприводный автомобиль Шевроле Нива оснащен системой распределенного фазированного впрыска топлива: бензин подается форсунками в каждый цилиндр поочередно в соответствии с порядком работы двигателя.

Программируемое постоянное запоминающее устройство энергонезависимо, т. е. содержимое его памяти не изменяется при отключении питания.

Контроллер определяет наличие неисправностей элементов системы управления, включает сигнализатор неисправности в комбинации приборов и сохраняет в своей памяти коды неисправностей.

Сигнализатор неисправности системы управления двигателем Шевроле Нива расположен в комбинации приборов.

Единственным исключением является датчик положения коленчатого вала, при его неисправности двигатель работать не может.

Распиновка щитка приборов

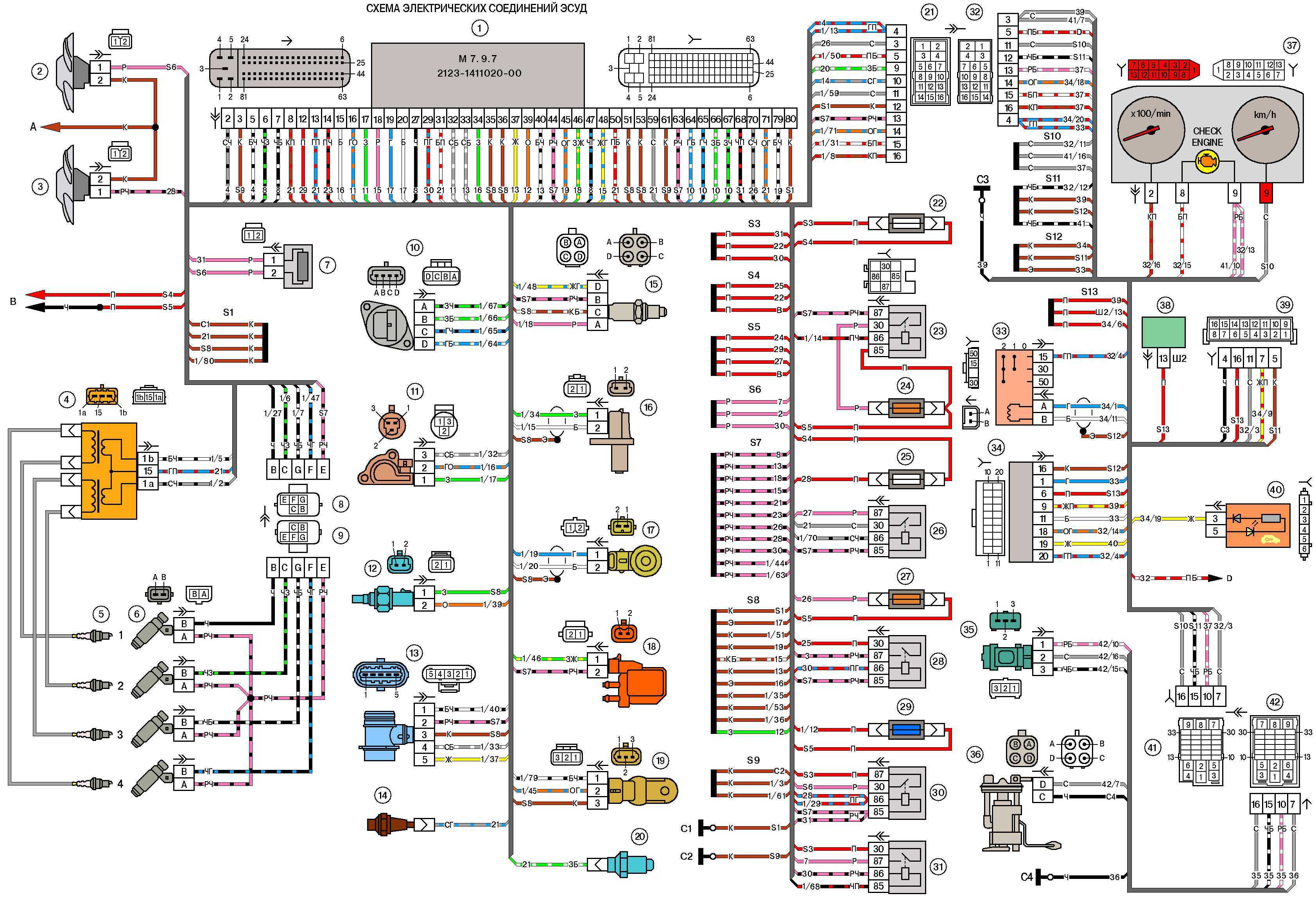

Здесь представлено описание колодок и выводов стандартной проводки панели приборов:

• 1 – диагностический вывод, расположен в нижней стороне доски под рулевым колесом;
• 2 – штепсельный разъем присоединения ЭСУД;
• 3/4 – стандартные модули присоединения переднего сочленения жил, ответственного за системы управления двигателем;
• 5/7 – левый и правый подрулевые переключатели;
• 6 – разъем устройства выключателя зажигания;
• 8 – комбинация приборной доски;
• 9 – выход на запитывание разъема контактной группы системы вентиляции и отопления салона;
• 10/11 – штепсели осветительных приборов вышеуказанного оборудования;
• 12 – кнопка выключатель устройства аварийной сигнализации;
• 13 – монтажный короб вставки плавких предохранителей;
• 14/15 – непосредственно лампа и клавиша выключения подсветки вещевого отсека;
• 16 – контактный пин выключения стоп сигналов;
• 17 – выключатель штатного модуля звукового оповещения (клаксона) ;
• 18 – автоматическая защита противотуманных фар головной оптики;
• 19 – автоматика стеклоподъемников;
• 20 – защитное реле звукового сигнала;
• 21 – предохранительный модуль системы подогрева сидений;
• 22 – реле управления стартером;
• 23 – переключатель системы наружного освещения;
• 24 – контактная группа подключения вентилятора печки;
• 25 – встроенный выключатель включения подогрева ветрового стекла;
• 26 – устройство выключения передних противотуманок;
• 27 – включатель кормовых огней, противотуманной группы освещения;
• 28 – кнопка настройки кондиционера;
• 29 – регулятор положения манипуляторов отопления;
• 30 – пин прикуривателя;
• 31 – кнопки регулировки направления светового потока головной оптики;
• 32 – регулировка яркости подсветки приборной доски;
• 33 – вспомогательный резисторный механизм вентилятора отопления;
• 34 – модуль штатного иммобилайзера;
• 35/36 – выводы бортового акустического модуля штатного типа;
• 37/38 – клеммные разъемы подключения заднего жгута бортовой цепи.

Сравнение устройств

Среди автовладельцев ходит термин «смена прошивки». Разберемся подробнее, что происходит при попытке поменять «мозги» на Шевроле Нива. Все тюнинговые работы условно разделим на две категории. Первые подразумевают смену программного обеспечения без изменения в самом блоке управления. Здесь все просто, ведь это программное обеспечение разработано непосредственно производителем. В более поздних версиях устраняются ошибки, усовершенствуется адаптирование компьютера к действиям водителя. Чтобы сменить ПО, потребуется под рукой ноутбук, кабель с переходником и соответствующее ПО на компьютере.

Другое дело – полная замена ЭБУ. Первым делом проанализируем ситуацию и укажем причины, подталкивающие владельца к подобному шагу.

• Выход из строя контролера.
• Невозможность установить желаемое ПО.
• Желание улучшить динамические показатели.
• Желание снизить расход топлива.

Нива шевроле ошибки контроллера

Коды заносятся в память контроллера 7.0 Драйв: (если цикл – отрезок времени, начинающийся сек 5 через. после вкл. зажигания и оканчивающийся с зажигания. выкл. Такое определение принято в системах Код 7.0 и 7.9.7.)

Bosch 0102 заносится, если существуют условия следующие: -обороты двигателя выше 360 об/расход -мин воздуха ниже 0, 5 кг/час. Лампа «ENGINE CHECK» загорается через 8 сек. после постоянной возникновения неисправности.

Код 0103 заносится, течение в если 1 сек. расход воздуха превышает зависящий порог от оборотов двигателя. Лампа «CHECK загорается» ENGINE через 8 сек. после возникновения неисправности постоянной.

Код 0113 заносится, если следующие существуют условия: -двигатель работает – в течение 0.2 напряжение. сек сигнала датчика соответствует температуре ниже воздуха -39.5°С Лампа «CHECK ENGINE» загорается драйв 2 через-цикла после возникновения постоянной Код

Подходящие сканеры для Нивы шевроле

Для диагностики, считывания показателей и ошибок используются автомобильные сканеры ELM327 — для ЭБУ с CAN шиной и VAG KKL и K-Line «шнурки» для более ранних ЭБУ. Для блоков управления которые работают по протоколу OBD2 с CAN-шиной подойдут такие сканеры:

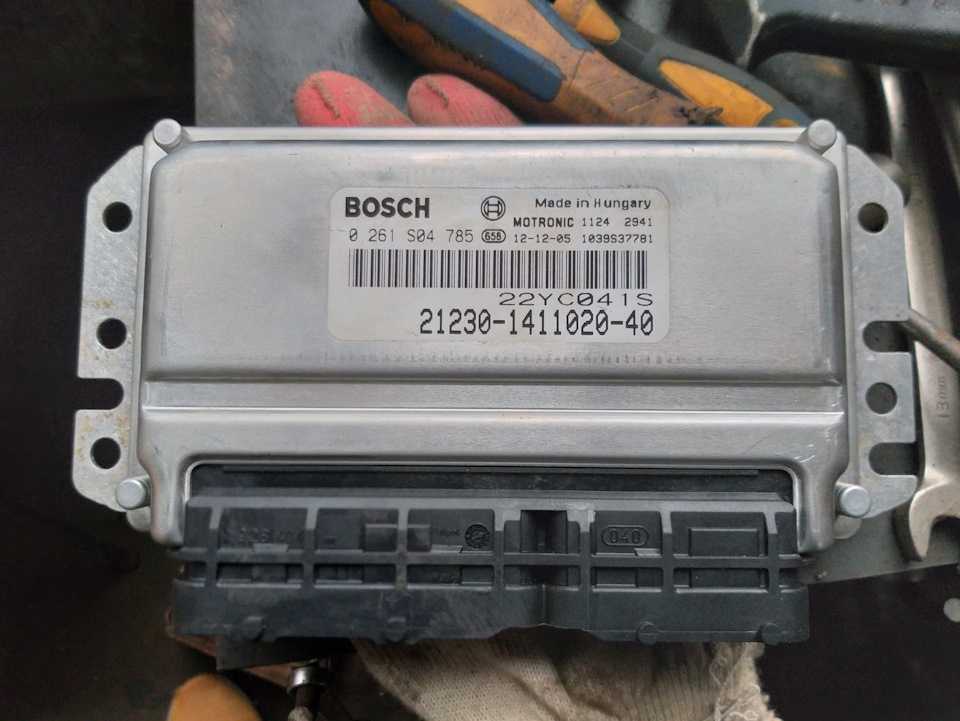

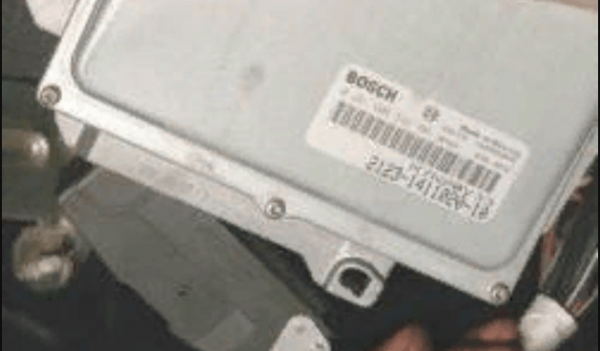

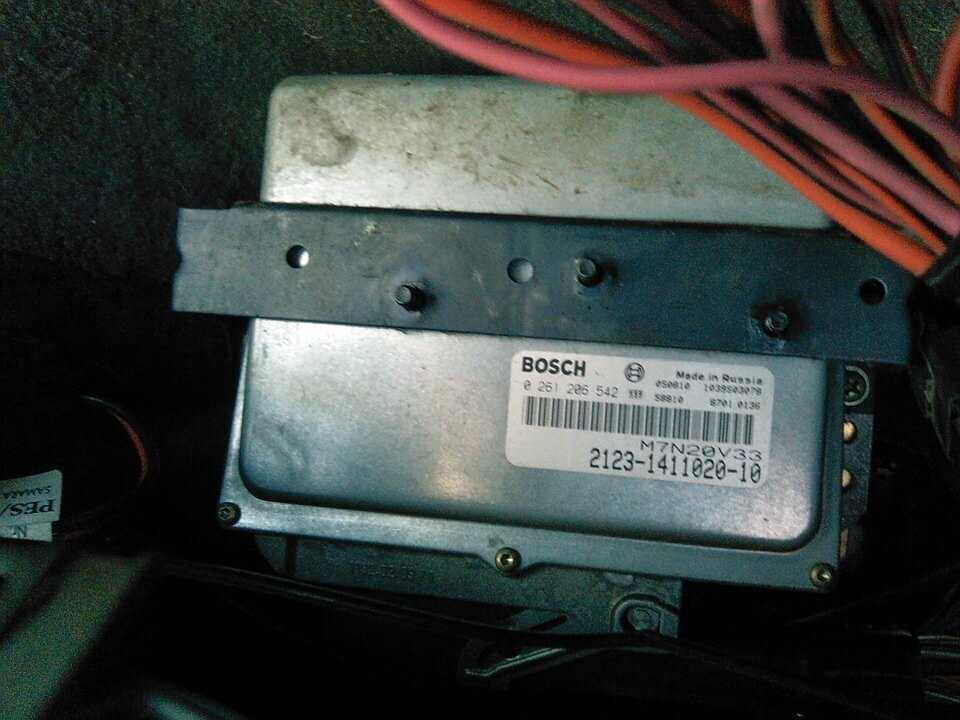

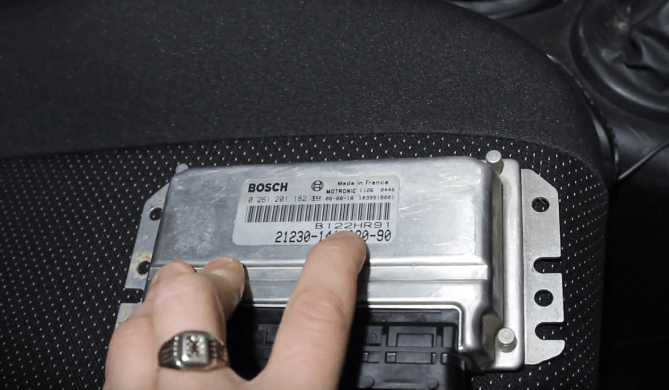

Обычно стоят ЭБУ марки Bosch и встречаются со следующими каталожными номерами:

• 21230-1411020-10-0 – контроллер BOSCH MP7.0
• 21230-1411020-30-0 – контроллер BOSCH M7.9.7+ E3
• 21230-1411020-40-0 – контроллер BOSCH M7.9.7+E4
• 21230-1411020-90-0 – контроллер BOSCH M7.9.7+AC

Расшифровка кодов ошибок Lada 4×4 (ВАЗ 2121, 2131)

Сигнализатор неисправностей (Check Engine) на автомобилях Lada 4×4 (ВАЗ 21214, 21314) находится в комбинации приборов. Включение сигнализатора сигнализирует водителю о том, что бортовая система диагностики обнаружила неисправность ЭСУД и дальнейшее движение автомобиля происходит в аварийном режиме. Для определения причины следует использовать диагностический прибор, при помощи которого можно считать коды ошибок и расшифровать их по представленной далее таблице.

Для проведения работ по ремонту и техническому обслуживанию системы управления двигателем автомобиля следует использовать диагностический прибор. В сервисных центрах это может быть ДСТ, для самостоятельной диагностики подойдет OBD-II сканер ELM327 (цена около 200 рублей, см. в каталоге AliExpress) и смартфон с установленным ПО (например, OpenDiag ), либо установленный в машине бортовой компьютер.

Диагностические коды контроллера МЕ17.9.7

Нагреватель ДК до нейтрализатора, цепь неисправна

Нагреватель ДК до нейтрализатора, замыкание цепи управления на массу

Нагреватель ДК до нейтрализатора, замыкание цепи управления на бортовую сеть

Нагреватель ДК после нейтрализатора, цепь неисправна

Нагреватель ДК мосле нейтрализатора, замыкание цени управления на массу

Нагреватель ДК после нейтрализатора, замыкание цени управления на бортовую сеть

Цепь ДМРВ, выход сигнала из допустимого диапазона

Цепь датчика массового расхода воздуха, низкий уровень сигнала

Цепь датчика массового расхода воздуха, высокий уровень сигнала

Цепь датчика температуры впускного воздуха, низкий уровень сигнала

Цепь датчика температуры впускного воздуха, высокий уровень сигнала

Цепь ДТОЖ, выход сигнала из допустимого диапазона

Цепь ДТОЖ, низкий уровень сигнала

Цепь ДТОЖ, высокий уровень сигнала

Цепь ДПДЗ А, низкий уровень сигнала

Цепь ДПДЗ А, высокий уровень сигнала

Датчик кислорода до нейтрализатора неисправен

Профилактика

Для предупреждения поломок, производитель рекомендует придерживаться нескольких советов.

• Один раз в год обрабатывать все клеммы и разъемы специальным маслом – это предупредит образование окислов.
• Периодически проверять плотность креплений контактных разъемов. При расшатывании соединений возможно образование коротких замыканий или снижения проводимости цепи, что будет воспринято ЭБУ как отказ механизма.
• Проверять степень изношенности силовых кабелей и магистралей. При активной эксплуатации автомобиля, оплетки, изготовленные из гибкого полимера, могут износиться и растрескаться. Это обстоятельство может спровоцировать короткие замыкания и механическое осыпание изоляторов. Следовательно, лучше предупредить поломку, чем ее устранять.

Если придерживаться перечисленных правил автомобиль будет служить долго и качественно все время.

Компьютерная диагностика

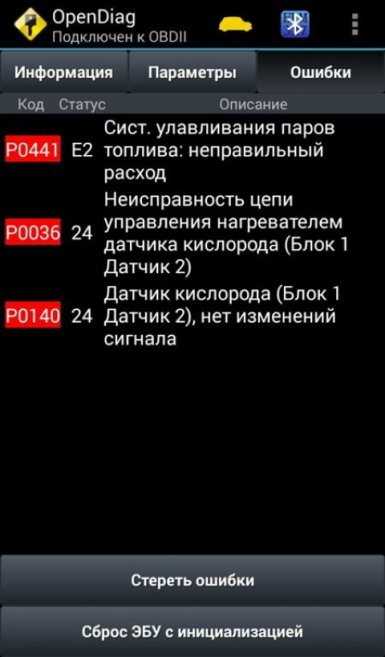

Наиболее полная диагностика возможна при наличии компьютера или ноутбука. Для того, чтобы воспользоваться этим способом необходимо приобрести адаптер. Этот адаптер выполняет сразу две функции. Он является переходником от порта К-line к пору USB или к порту COM. Также он выполняет роль дешифратора, что позволяет передавать сигналы от ЭБУ в ПК. Еще потребуется на ноутбук установить соответствующий софт. Бесплатных версий в интернете очень много. Есть универсальные программы, а также программы, написанные для конкретного автомобиля. После соединения с компьютером потребуется включить зажигание и запустить программу. Соединение произойдет автоматически.

Интерфейс компьютерной программы очень удобен и позволяет интуитивно ориентироваться даже неопытному пользователю. Весь функционал можно поделить на несколько разделов. Это параметры, ошибки и настройки. Если первые два раздела являются информационными, то с помощью третьего раздела можно управлять системами автомобиля.

Где Находится Блок Управления Двигателем Нива Шевроле

Ремонт и обслуживание автомобилей, двигателей и автоматических коробок передач

Компоненты системы управления Двигатель шевроле нива

Двигатель ВАЗ-2123, установленный на полноприводном автомобиле Chevrolet Niva, оснащен системой распределенного фазового впрыска: бензин впрыскивается в каждый цилиндр по очереди в соответствии с порядком работы двигателя.

Программируемая память только для чтения является энергонезависимой, что означает, что ее содержимое памяти не изменяется при выключении питания.

Контроллер обнаруживает неисправные элементы Системы управления, Он активирует индикатор неисправности в комбинации приборов и сохраняет коды неисправностей в своей памяти.

Индикатор неисправности Система управления двигателем Chevrolet Нива находится в комбинации приборов.

Единственное исключение датчик положения коленчатый вал в случае неисправности двигатель не могу работать

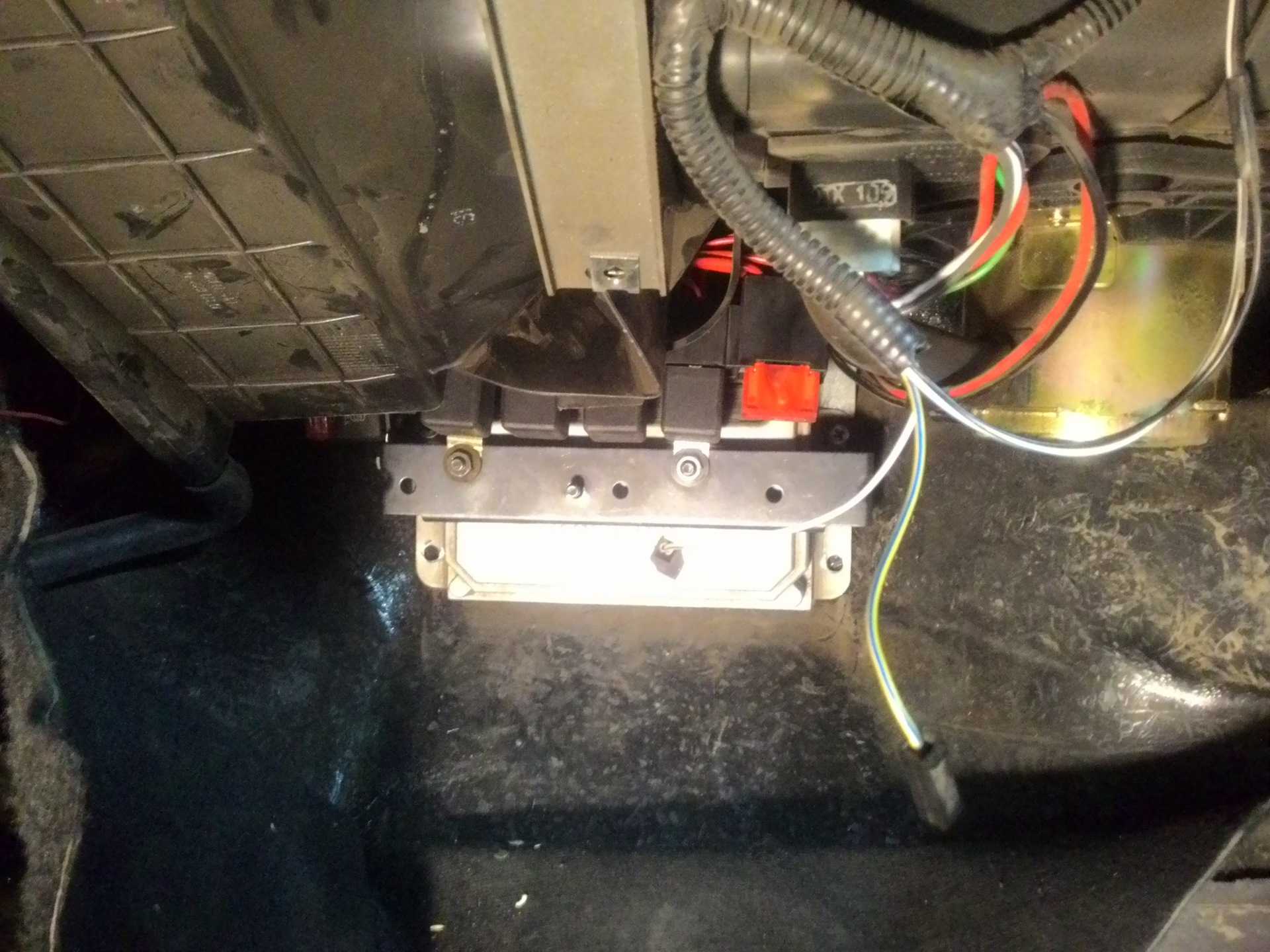

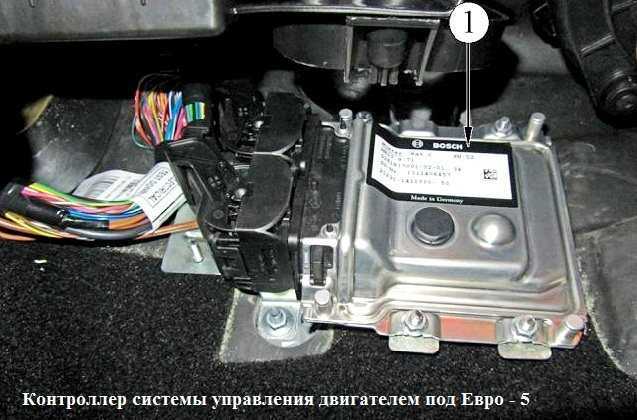

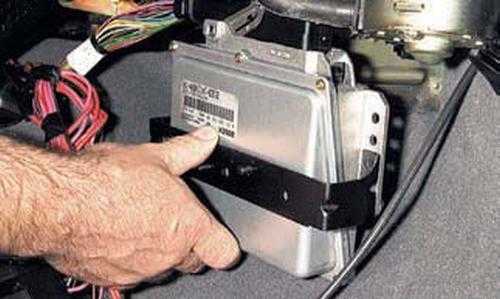

Место расположения блок управления двигателем

наШевроле Нива 2006г.в., Находится там: дополнительное реле.

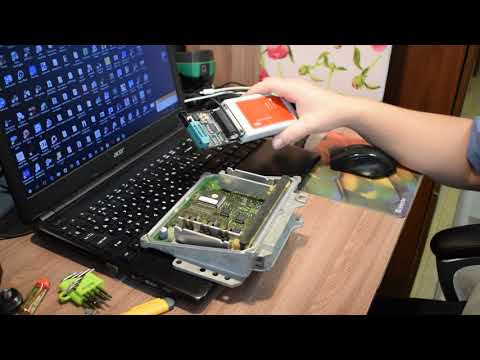

Шевроле Нива ЭБУ Тюнинг

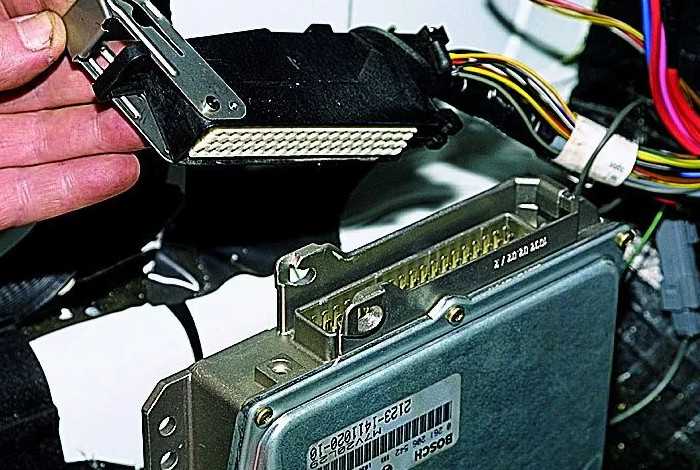

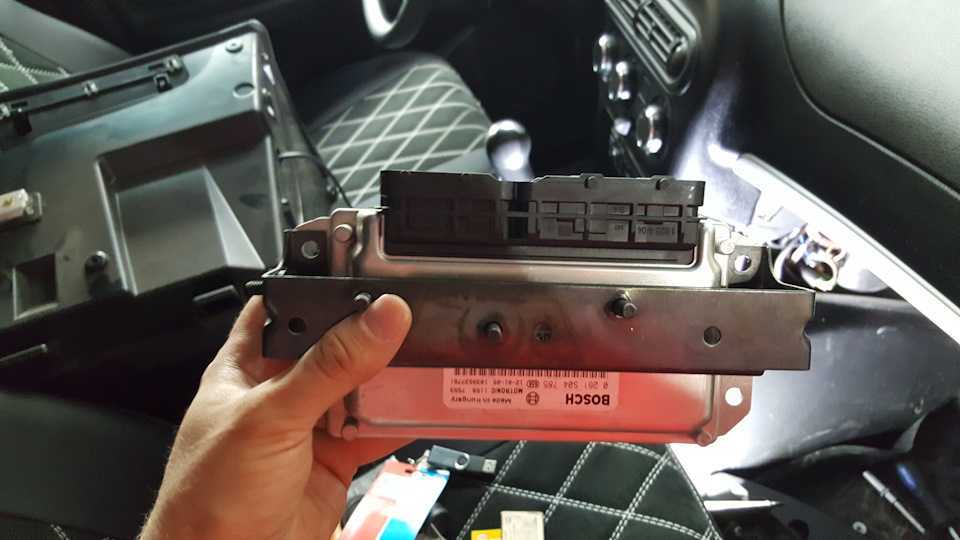

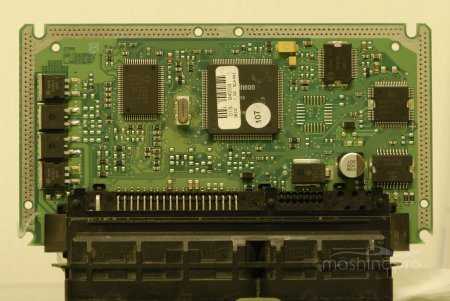

Извлечение компьютера и настройка микросхем Chevrolet Niva Tula Scanmaster CAN Developer.

На основании количества и частоты этих импульсов контроллер рассчитывает фазу и длительность управляющих импульсов форсунок и катушек зажигания.

READ Toyota Camry замена масла в двигателе

Принцип работы фазового датчика основан на эффекте Холла. Металлическая коробка передач прикреплена к звездочке распределительного вала.

Датчик представляет собой термистор с отрицательным коэффициентом температуры, то есть его сопротивление уменьшается с ростом температуры.

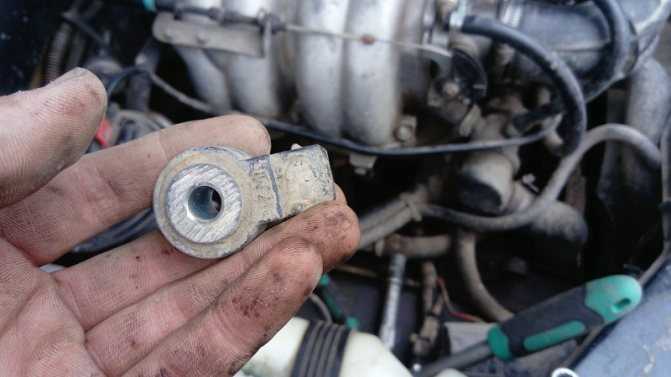

Пьезоэлектрический керамический сенсорный элемент генерирует сигнал переменного тока, амплитуда и частота которого соответствуют параметрам вибрации стенки блока двигателя.

Контроллер рассчитывает длительность импульса впрыска топлива в соответствии с такими параметрами, как массовый расход воздуха, частота вращения коленчатого вала, температура охлаждающей жидкости и положение дроссельной заслонки.

Устройство и принцип действия диагностического датчика такие же, как и у кислородного датчика.

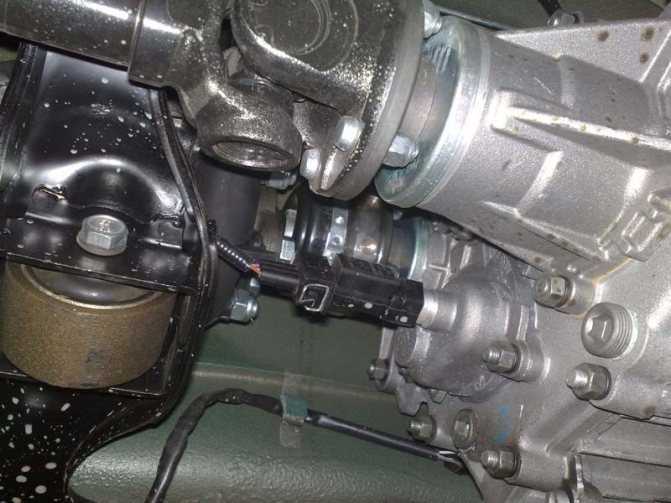

Датчик подает прямоугольные импульсы напряжения на контроллер (нижний уровень не более 1,0 В, верхний уровень не менее 5,0 В) с частотой, пропорциональной скорости вращения колеса.

рука под экраном консоли приборной панели слева.

Четыре катушки зажигания блок из двух катушек. Катушка установлена ​​на кронштейне, установленном с левой стороны блока цилиндров.

выводы вторичной (высоковольтной) обмотки катушки соединены проводами свечи зажигания: к одной обмотке. 1-й и 4-й цилиндры, ко второй. 2-й и 3-й цилиндры.

READ Свечи На Ниву 21214 Инжектор Какие Лучше

Зазор между электродами составляет 1,0-1,1 мм. блок реле и системы безопасности контроль двигателя прикреплен к кронштейну контроллера.

Один из предохранителей на 50 А защищает цепи силового вентилятора правого вентилятора и вспомогательного реле, а другой. силовые цепи левого вентилятора.

Самодиагностика

Не вдаваясь в подробности работы всей электроники, отметим, что за функционированием всех систем автомобиля «следит» электронный блок управления (ЭБУ).

Информацию он получает от многочисленных датчиков. Как и любой компьютер, ЭБУ требует программного обеспечения, которое называется прошивкой. Эта прошивка способна анализировать показатели, полученные с датчиков, сопоставлять их с нормальными параметрами, выявлять ошибки и хранить эти ошибки в памяти.

Проведение самодиагностики

В автомобиле Шевроле Нива, как и в некоторых других автомобилях семейства ВАЗ, некоторые параметры могут выводиться на приборную панель VDO. Ее часто называют встроенным бортовым компьютером.

Все стрелки приборов приходят в движение, что говорит о начале процесса тестирования. Однократное нажатие на ту же кнопку приведет к тому, что на дисплее высветится версия прошивки, а повторное нажатие даст нам показание, которое называется код ошибки.

Коды панели нельзя путать с кодами ЭБУ, которые диагностируются внешними устройствами.

Код ошибки	Расшифровка
1	Неисправности процессора
2	Отсутствие сигнала от датчика уровня топлива
4	Повышенное напряжение бортовой сети (превышает значение 16 В)
8	Пониженное напряжение бортовой сети
12	Неисправность контрольного индикатора
13	Отсутствие сигнала LAMDA-зонд
14	Повышенная температура ОЖ
5	Пониженная температура ОЖ
19	Ошибка с датчика КВ
21-22	Ошибка с ДПДЗ
24	Ошибка с датчика скорости
27 — 28	Неверные параметры CO-потенциометра
23 — 25	Ошибка с датчика температуры всасываемого воздуха
33 — 34	Ошибка с датчика ДМРВ
35	Ошибка с датчика ХХ
41	Ошибка с датчика фазы
42	Неисправность системы зажигания
43	Ошибка с датчика детонации
44 — 45	Богатая/бедная горючая смесь
49	Потеря вакуума
51 — 52	Ошибки ПЗУ/ОЗУ
53	Отсутствие сигнала с CO-потенциометра
54	Отсутствие сигнала с октан-корректора
55	Нагрузка на силовой агрегат

Работу бортового компьютера нельзя назвать безупречной, так как многие ошибки возникают в результате сбоя ПО. Приходится производить сброс ошибок удерживанием кнопки сброса суточного пробега в режиме тестирования. Данный способ диагностики не совсем удобен по той причине, что код ошибки может являться результатом суммы двух кодов одновременно (10=8+2).

Иммобилайзер Нива Шевроле: где находится чип в ключе, как отключить самому, распиновка блока апс 6

Штатный иммобилайзер Шевроле Нивы призван ограничивать несанкционированный запуск двигателя и, соответственно, доступ к управлению автомобилем. Как и другие автомобильные электронные устройства, иммобилайзер может выходить из строя или «глючить». Поэтому может возникнуть необходимость в его отключении или замене. О том, как это сделать правильно, читайте в нашей статье.

Где находится и как выглядит

На Шевроле Нивы, выпущенных после 2004 года, устанавливалась модель иммобилайзера АПС-6. На вариантах модели до 2004 года выпуска размещена версия АПС-4. Иногда даже встречаются АПС-6, размещенные во внешнем блоке от АПС-4. Модуль управления АПС-6 расположен на рулевой колонке, АПС-4 находится на центральной консоли под пластиковым туннелем.

Устройство представляет собой небольшой пластиковый блок с отходящими от него проводами, заканчивающимися штекерами.

Внутреннее устройство иммобилайзера достаточно сложное, он состоит из:

• микроконтроллера на базе PIC16C65B;
• запоминающего устройства (энергонезависимой памяти) EEPROM для запоминания кодов;
• двунаправленной шины K-Line для обмена данными с электронным блоком управления автомобилем.

Дополнительно к иммобилайзеру прилагаются два ключа (рабочий и обучающий) со встроенными транспордерами — чипами, передающими электронный сигнал на модуль управления. Рабочий ключ используется в повседневной жизни для зажигания мотора автомобиля. Обучающий ключ отмечен красной вставкой на головке и предназначен для перепрограммирования устройства, ввода цифрового пароля и т. д.

Принципы работы иммоблайзера на Ниве Шевроле

По своей функции иммобилайзер — это простейший блокиратор двигателя. Принцип его работы основан на считывании цифрового кода, который передает встроенный в головку ключа зажигания транспондер (электронный кодовый ключ). Получая правильный код от ключа, иммобилайзер передает разрешающий сигнал электронному блоку управления двигателем. Соответственно, ЭБУ разрешает произвести запуск двигателя.

Если иммобилайзер не получает верный код от транспондера ключа зажигания, то запуск двигателя блокируется. Тем самым иммобилайзер препятствует возможному угону автомобиля — запустить движок может лишь обладатель ключа с верным кодом. В этом состоит его отличие от других противоугонных систем — иммобилайзер лишь препятствует запуску мотора, но не защищает другие системы автомобиля от несанкционированного проникновения и использования.

Внимание. Также на Chevrolet Niva реализована следующая функция иммобилайзера — если ключ с транспордером определенное время находится вне зоны приема сигнала, то двигатель автоматически блокируется, а двери машины запираются. Разблокирование возможно тогда, когда ключ со встроенным чипом снова окажется в зоне приема

Разблокирование возможно тогда, когда ключ со встроенным чипом снова окажется в зоне приема.

Модель АПС-6 также выполняет дополнительные функции — с помощью зуммера предупреждает об оставленном ключа в замке зажигания или не выключенных габаритных огнях, управляет задержкой выключения плафона внутреннего освещения, позволяет функционировать стеклоподъемникам при выключенном зажигании.

Правильная установка

Как правило, установкой нештатных иммобилайзеров на автомобиль занимаются профессионалы — далеко не каждый работник автосервиса способен разобраться в тонкостях монтажа и правильной активации данного устройства. Тем не менее, будет не лишним описать основные этапы установки иммобилайзера на Шевроле Ниву.

1. Первым делом нужно отсоединить клемму АКБ, тем самым обесточив бортовую сеть.
2. Далее выбирается место для монтажа, например, вполне подойдет колонка рулевого колеса. Предварительно нужно снять пластиковые панели и выбрать конкретное место для установки.
3. Затем нужно монтировать модуль управления. Желательно спрятать его от посторонних глаз, например, в электропроводке. Блок должен быть жестко закреплен, чтобы предотвратить передачу на него вибраций.
4. Затем последовательно подключается электропроводка, монтируются блоки реле и датчиков. Монтаж должен производиться согласно схеме, входящей в комплект иммобилайзера.
5. Далее в салоне автомобиля нужно разместить световой индикатор. Место для размещения индуктора выбирается автовладельцем самостоятельно. Можно его спрятать или, наоборот, разместить на виду — принципиального значения это не имеет.
6. Затем нужно запрограммировать устройство, прописать новый код и обучить ключи.

Основные неисправности и их причины

Неисправности иммобилайзера обычно проявляются в том, что не удается разблокировать и завести двигатель. Также на панели приборов загорается индикатор иммобилайзера и лампочка Check Engine.

Причины подобного поведения могут быть различными. Самая частая «поломка» — банальная разрядка батарейки в брелоке ключа. Для решения проблемы нужно всего лишь поменять источник питания. Однако нередко встречаются и более серьезные поломки.

1. Повреждения транспордера на ключе, препятствующие передаче сигнала на модуль управления. Чаще всего вызвано физическим воздействием на ключ.
2. Механическое повреждение модуля управления. Может быть вызвано, например, окислением контактов в результате воздействия влаги.
3. Обрыв электрической проводки и нарушение цепи электроснабжения блока управления. Может быть вызвано механическим воздействием, физическим износом и т. д.
4. Программные нарушения, то есть обычный «глюк» устройства.

Watch this video on YouTube

Чем хорош метод программной коррекции ДВС по сравнению с другими вариантами?

плата нивы На практике самые результативные показатели тюнинга ДВС показывают следующие методы:

• изменение геометрических параметров двигателя;
• внесение конструктивных изменений в системы силового агрегата;
• программная коррекция ЭБУ.

Первые два способа требуют существенных капиталовложений, а также временных затрат: мотор нужно демонтировать, произвести установку дополнительного оборудования или выполнить определенные доработки. Совсем иной подход нужен при чип-тюнинге двигателя автомобиля Шевроле Нива, когда всяческое вмешательство в механическую часть силового агрегата не требуется. Достаточно проведения полноценной диагностики и корректировки программных компонентов.

Большинство отзывов автовладельцев об этой процедуре противоречивы, но практически все они выделяют ряд ее преимуществ:

• процесс не требует больших временных затрат;
• повышение мощностных характеристик до 10%;
• по сравнению с другими методами значительно меньшие финансовые траты.

Процесс тюнингования у профессионалов занимает в среднем около 30 минут. Ценовая линия за проведенные работы начинается с 2 000 рублей.

Сравнение устройств

Среди автовладельцев ходит термин «смена прошивки». Разберемся подробнее, что происходит при попытке поменять «мозги» на Шевроле Нива. Все тюнинговые работы условно разделим на две категории. Первые подразумевают смену программного обеспечения без изменения в самом блоке управления. Здесь все просто, ведь это программное обеспечение разработано непосредственно производителем. В более поздних версиях устраняются ошибки, усовершенствуется адаптирование компьютера к действиям водителя. Чтобы сменить ПО, потребуется под рукой ноутбук, кабель с переходником и соответствующее ПО на компьютере.

Другое дело – полная замена ЭБУ. Первым делом проанализируем ситуацию и укажем причины, подталкивающие владельца к подобному шагу.

• Выход из строя контролера.
• Невозможность установить желаемое ПО.
• Желание улучшить динамические показатели.
• Желание снизить расход топлива.

Так как технические характеристики компьютера сложны по сути, то автовладельцы сравнивают их функционал чисто субъективно. При этом единого мнения не сформировывается. Одни говорят, что смена блока привела к положительным изменениям, другие не согласны с этим, а третьи ничего не заметили. Тем не менее, по отзывам формируются некоторые представления о работе контролеров.

Bosch

ЭБУ Bosch устанавливается на все модификации Шевроле Нива. Имеется несколько прошивок, которые автозавод использовал, в зависимости от года выпуска автомобиля. За время эксплуатации Бош получил признание, как надежное устройство, работающее по усредненным параметрам. В этом и заключается особенность этого девайса. Система способна адаптироваться под действия водителя. Компьютер анализирует режим работы двигателя после некоторого пробега, а затем рассчитывает определенные усредненные параметры, разрабатывая персональную программу. В этом есть большой плюс. Но не каждый с этим плюсом готов согласиться. При попытке поменять прошивку часто сталкиваются с тем, что компьютер будет использовать не ее алгоритм, а конкретно свою адаптированную модель. Вот почему многие пользователи говорят, что Bosch «не шьется».

«Январь»

ЭБУ «Январь», как и «М73», быстрее отзывается на изменение программного обеспечения. После подобных экспериментов проявляется адекватная реакция на педаль акселератора, изменение расхода топлива (в зависимости от программы), увеличение мощности в определенном диапазоне частот. Из минусов отмечают невозможность работы двигателя при отсутствии сигнала с ДМРВ и некоторых других датчиков. Бош же при этом переводит двигатель в аварийный режим. Двигатель будет работать с рядом ограничений, но машину можно отогнать в ближайший автосервис.

Еще раз отметим, что после перепрошивки не всегда можно наблюдать ожидаемый результат, поэтому подобные операции лучше проводить в специализированном сервисе.

Компьютерная диагностика семейства автомобилей Нивы Шевроле проводится для определения кодов неисправности (кодов ошибки), а так же чтобы получить его расшифровку, для дальнейшего ремонта.

В данном материале рассказано о принципах компьютерной диагностики автомобилей Chevrolet Niva. После изучения статьи вы научитесь самостоятельно проводить автодиагностику без обращения в автосервис.

Автор сайта elm327-obd2.ru

Назначение ЭБУ

ЭБУ является аббревиатурой от полного названия «электронный блок управления». В лексиконе автолюбителей часто упоминается, как «Контроллер» или ЭСУД (электронная система управления двигателем). Устройство реализует прямую и обратную связь с основными узлами автомобиля. ЭБУ получает информацию от определенных датчиков, обрабатывает ее с помощью программного обеспечения и выдает команды управления исполнителям, которыми являются системы подачи топлива, впрыска топлива, зажигания.

Помимо этого, компьютер ведет непрерывную диагностику работы всех систем с последующей записью в специальном журнале обнаруженных ошибок. Имея определенное оборудование, мастер считывает эти ошибки и расшифровывает их.

Дополнительная информация о проверках и устранении неполадок

Как это сделать:

• поставить двигатель на холостой ход (около 2000 об/мин);
• слегка постукать молоточком вблизи датчика.

Падение оборотов мотора (будет слышно на слух) уведомит об исправности детали. Если число оборотов останется неизменным, то пьезоэлемент испытывают дополнительно. Для этого ДД потребуется снять, открутив крепежный болт и разъединив колодку.

Затем пользуются вольтметром или мультиметром.

Порядок действий следующий:

• подключить тестер к контактам ДД;
• установить режим постоянного напряжения;
• воздействуя на датчик легкими постукиваниями проследить за показаниями измерителя.

Колебания напряжения до 0,2 вольт – это признак рабочего состояния ДД. Если всплесков напряжения не произойдет, значит, он поврежден, и подлежит замене.

Подключение сканеров или компьютеров, снабженных специальным программным обеспечением – оптимальный вариант для выявления большинства неисправностей. Главное – выбрать программное обеспечение, соответствующее текущей марке авто.

При неисправности датчика распредвала появляются следующие варианты ошибок:

• P0339. В этом случае от датчиков поступают прерывистые сигналы.
• P0343. Сигнал отличается высоким уровнем, но он превышает норму.
• P0342. Уровень сигнала для электрической цепи слишком низкий.
• P0341. Такты сжатия/впуска цилиндропоршневой группы отличаются от текущих фаз газораспределения.
• P0340. Сигнал определителя положения отсутствует.

Всего в такой диагностике не больше 3 этапов:

1. Проводку подвергают визуальному осмотру, Далее цепь прозванивают, чтобы проверить на предмет обрыва.
2. На управляющем контакте датчика измеряют исходящий ток. Неисправность точно есть, если с ним что-то не так.
3. Проверяют работоспособность путем приближения к металлическому предмету.

А еще интересно: Как открыть машину если сигнализация не открывает

При первом этапе важнее всего убедиться в том, что проводка сохранила целостность, и в том, что контакт соединительной колодки достаточно надежен. Проводящие кабели стоит осмотреть дополнительно, чтобы убедиться в отсутствии оплавления изоляции, трещин с изломами. Мультиметром легко выполнить прозвон, поиск обрыва. Дополнительная обязанность – очищение от окисления. Это первый признак проблем.

После проведения диагностики всей системы можно переходить к самому датчику. Штатные зажимы типа «крокодил» легко заменяются проводами с иглами. Главное – правильно определить место расположения двух контактов питания и третьего провода, идущего к контроллеру. Напряжение между массой шины и контактом проверяют, включив питание. Сигнал должен сохранить нормальный уровень.

Если получены показатели выше или ниже нормы – датчик в обязательном порядке подлежит замене.

Деталь полностью снимают с двигателя, чтобы выполнить окончательную диагностику, принять финальное решение.

Принцип работы датчика холостого хода.

Датчик холостого хода, по-другому – регулятор (РХХ), позволяет выбрать оптимальную частоту вращения коленчатого вала в зависимости от заданных условий. При поломке данной детали нарушается ритм работы двигателя, поскольку в камеру сгорания не поступает достаточное количество воздуха, либо образуется слишком бедная смесь, в результате чего обороты двигателя начинают плавать, особенно это заметно на холостых оборотах.

Принцип работы заключается в следующем: датчик расхода воздушной смеси (ДМРВ) определяет, сколько воздуха поступило в камеру сгорания, после чего электроника рассчитывает, сколько нужно топлива подать на форсунки. Обороты двигателя считываются датчиком коленчатого вала (ДПКВ), и если этот показатель мал, РХХ увеличивает подачу воздуха, имитируя нажатие педали газа. Таким же образом система действует при запуске на холодную. РХХ увеличивает подачу воздуха, чтобы двигатель быстрее прогрелся до оптимальной температуры, либо можно было начать движение, не боясь заглохнуть.

Замена датчика, дополнительные рекомендации

Подготовительный этап потребует сбора определенных инструментов:

• дополнительное освещение, если оно требуется;
• отвертка крестообразного типа;
• ветошь;
• новый контроллер;
• ключ на 10.

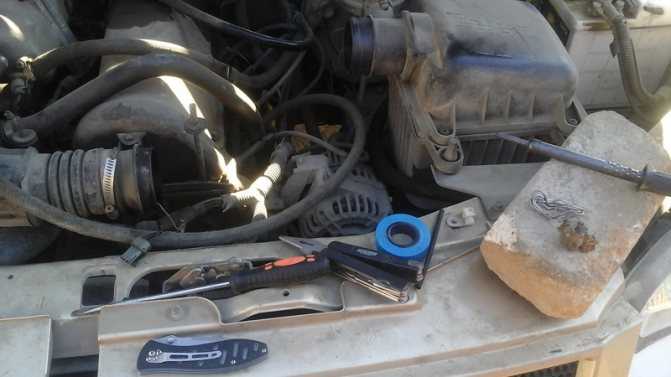

Последовательность действий описывается максимально просто:

1. Сначала открывают капот.
2. Стяжка с резинового патрубка воздуховода должна быть отпущена.
3. Извлекаем сам воздуховод.
4. Контроллер легко найти в первой части блока.
5. Снимаем клеммы, отвинчиваем болт. Главное – чтобы сохранилась фаза.
6. Остается извлечь датчик, заменить его новой деталью.
7. Клеммы надеваем, патрубок воздуховода монтируем обратно.

Признаки выхода из строя ЭБУ

Часто возникают ситуации, когда автовладельцы сталкиваются с необходимостью произвести ремонт блока управления двигателем. Проведение такого вида работ своими руками является возможным при наличии определенных квалификационных навыков.

Сбои в работе управляющего устройства происходят вследствие нарушения контактов с датчиками, производящими контроль за функционированием рабочих систем двигателя:

1. Антиблокировочная система (контроль торможения автомобиля).
2. Блок зажигания.
3. Контроллер инжектора.
4. Положение дроссельной заслонки.
5. Температурный режим двигателя.

Механические повреждения, попадание воды на детали микросхемы, неудавшиеся попытки отремонтировать устройство своими руками также приводят к поломке электронного блока управления.

Нарушение контакта с датчиками происходит вследствие отсутствия электричества, что свидетельствует о возникновении внутренней неисправности, нуждающейся в обязательном ремонте. Признаками отсутствия контакта могут быть следующие явления:
