Минимальная толщина передних тормозных колодок

Как устроены сами тормозные колодки

Тормозная колодка — это металлическая пластина, на которой зафиксирована фрикционная накладка — та часть, которая прижимается к диску. Размеры и форма пластины для разных автомобилей отличаются, хотя в некоторых случаях колодки могут подходить на разные марки автомобилей. Так бывает, если марки принадлежат одному концерну. Например, колодки от Пежо Тревеллера 2021 года можно поставить в Опель Зафиру 2021 года, потому что технически это один и тот же автомобиль.

Фрикционную накладку крепят к металлической пластине специальным термо- и водостойким клеем. Накладки на колодках для барабанных тормозов вместо клея могут фиксировать заклепками.

Колодка для дискового тормоза. Верхний слой — металлическая пластина. Все что ниже — фрикционная накладка. Она контактирует с тормозным диском в процессе торможения Колодка для барабанного тормозного механизма. Также металлический корпус и фрикционная накладка. Она контактирует с внутренней поверхностью тормозного барабана в процессе торможения

Кроме металлической основы и фрикционной накладки в составе колодки могут быть и другие элементы:

1. Фиксаторы или пружина, которая удерживает колодку в нужном положении. Могут быть отдельно от колодки, а могут быть закреплены на ней.
2. Противоскрипная пластина, которая снижает шум колодок при торможении и затрудняет передачу тепла на скобы суппорта и тормозной поршень, чтобы тормозная жидкость не закипела. Она может быть приклеена к колодке и состоять из нескольких слоев полимерного материала, может быть слоем каучукообразной массы, а может быть отдельной металлической пластиной.
3. Датчик износа либо более примитивное устройство — скрипун. В нужный момент сигналит, что колодки пора поменять. Подробно про такие устройства мы расскажем дальше.

Колодки ATE для Шкоды Октавии A5. Те, что поменьше — на заднюю ось: противоскрипной пластины нет, есть слой клея, который помогает зафиксировать колодки на тормозном суппорте. Те, что побольше — на переднюю ось. Одна из колодок — с датчиком износа. Колодки такого типа чаще всего ставят на автомобили европейских автопроизводителей

Как выбрать

Важно при замене устанавливать качественные тормозные колодки, которые полностью совместимы с вашим автомобилем. Для этого можно обратиться за помощью на СТО или в магазин запасных частей

Сегодня имеется хороший выбор в разных ценовых категориях, начиная с оригинала и заканчивая альтернативными производителями

В общем случае, перед установкой обратите внимание на следующие моменты:

• Фрикционный материал имеет однородный цвет и не содержит посторонних включений;
• Поверхность ровная без брака и дефектов (допускаются небольшие сколы по краям);
• Поверхность в месте крепления фрикционного материала к металлу не имеет трещин.

Также не рекомендуем ориентироваться при выборе только на цену, так как она может быть обусловлена некачественным фрикционным материалом, что приведет к быстрому истиранию.

Признаки износа

Выделяют несколько основных признаков, указывающих на необходимость в самое ближайшее время провести замену колодок впереди и сзади.

Признак	Особенности
Длительный эксплуатационный срок	При солидном пробеге вероятность износа тормозных колодок достигает постепенно 100%. Потому это сугубо дело времени. Но затягивать не стоит
Не держит ручник	Если ручник не отрабатывает должным образом, хотя с самим ручным механизмом торможения все в порядке, просто износились колодки
Посторонние звуки от тормозов	Если диски или барабаны начинают стучать, скрипеть, скрежетать, это означает наличие проблем в системе торможения. Один из наиболее вероятных вариантов — это износ колодок
Низкий уровень тормозной жидкости	При износе колодок тормозная жидкость в бачке отрабатывается быстрее, потому что расход растет из-за неэффективной работы тормозной системы
Малая толщина фрикционного слоя	Если толщина фрикционного слоя на колодках достигла менее 1,5 миллиметра, это говорит о серьезном износе элементов и необходимости их замены

Необходимые инструменты, приспособления, запчасти

— Рожковый ключ на «17»

— Накидной ключ или головка на «13»

— Толстая шлицевая отвертка

— Монтажка

— Металлическая щетка

— Два комплекта передних тормозных колодок

Подготовительные работы

— При наличии повышенного уровня тормозной жидкости в бачке на главном тормозном цилиндре, откачиваем ее излишек при помощи шприца или груши, во избежание ее перелива после установки новых колодок и сильном утапливании поршней в тормозные цилиндры суппортов

— Поддомкрачиваем автомобиль и снимаем одно из передних колес

— Очищаем тормозной механизм переднего колеса от грязи

— Вынимаем тормозной шланг из кронштейна на стойке

Отворачиваем нижний болт направляющего пальца

Предварительно отгибаем шлицевой отверткой края стопорной пластины болта. Используем рожковый ключ на «17» для удержания направляющего пальца и накидной ключ на «13» для отворачивания болта. См. фото выше.

Поднимаем плавающую скобу суппорта вверх

Поднимаем плавающую скобу суппорта ВАЗ 2108, 21081, 21083 при помощи отвертки

Если поднять скобу затруднительно, нужно подвигать ее вправо-влево и повторить попытку. Или поддеть отверткой под суппорт и используя ее как рычаг поднять скобу.

Извлекаем переднюю тормозную колодку из направляющей

Заднюю тормозную колодку оставляем в направляющей, она пригодится при утапливания поршня цилиндра.

Вытягиваем переднюю тормозную колодку вверх, из пазов в направляющей

Утапливаем поршень тормозного цилиндра в его корпус

Для этого опускаем плавающую скобу обратно вниз, и, используя большую шлицевую отвертку или монтажку как рычаг (вставив ее между тормозным диском и суппортом) сдвигая его наружу, утапливаем поршень.

Утапливаем поршень тормозного цилиндра суппорта во внутрь, при помощи большой отвертки

Очищаем направляющие передних тормозных колодок от грязи

Используем металлическую щетку.

Очищаем направляющую передних тормозных колодок (неподвижную скобу) от ржавчины и грязи

Опускаем плавающую скобу и закрепляем ее болтом

Следим, чтобы при опускании металлические усики колодок не стали в распор и не погнулись. Момент затяжки болта 3,1 – 3,8 кгс.м. Загибаем обратно усики стопорной пластины болта.

Возвращаем в кронштейн на стойке тормозной шланг и устанавливаем колесо

Аналогично производим замену передних тормозных колодок на другом колесе.

После замены передних тормозных колодок (когда автомобиль уже стоит на колесах) следует несколько раз нажать на педаль тормоза для установки зазоров между колодками и дисками.

Примечания и дополнения

Если на внутренней тормозной колодке имеется датчик износа, то его необходимо заменить новым и использовать тормозные колодки с отверстием под этот датчик. Либо попросту не устанавливать его и поставить стандартные колодки.
Перед установкой новых тормозных колодок следует провести ревизию состояния направляющих пальцев, их пыльников и пыльников тормозных цилиндров. Палец извлекаем из направляющей, очищаем от загрязнений. Смазываем небольшим количеством пластичной смазки (литол, смазка шрусов и т.п.) и вставляем обратно. Поврежденные или изношенные пыльники пальцев и цилиндра следует заменить.
Период притирки новых тормозных колодок к тормозному диску 100-200 км пробега

Необходимо соблюдать осторожность в этот период, так как тормозной путь автомобиля увеличивается. Так же необходимо избегать резкого торможения, так как можно «поджечь» новые накладки колодок и ни о каком эффективном торможении с такими колодками в дальнейшем не может быть и речи.

Какой должна быть толщина тормозных колодок

Ярким признаком, свидетельствующим о выработки ресурса колодок, является появление характерного свиста во время торможения автомобиля – при каждом нажатии на педаль будет слышен неприятный шум, похожий на трение стекла об метал.

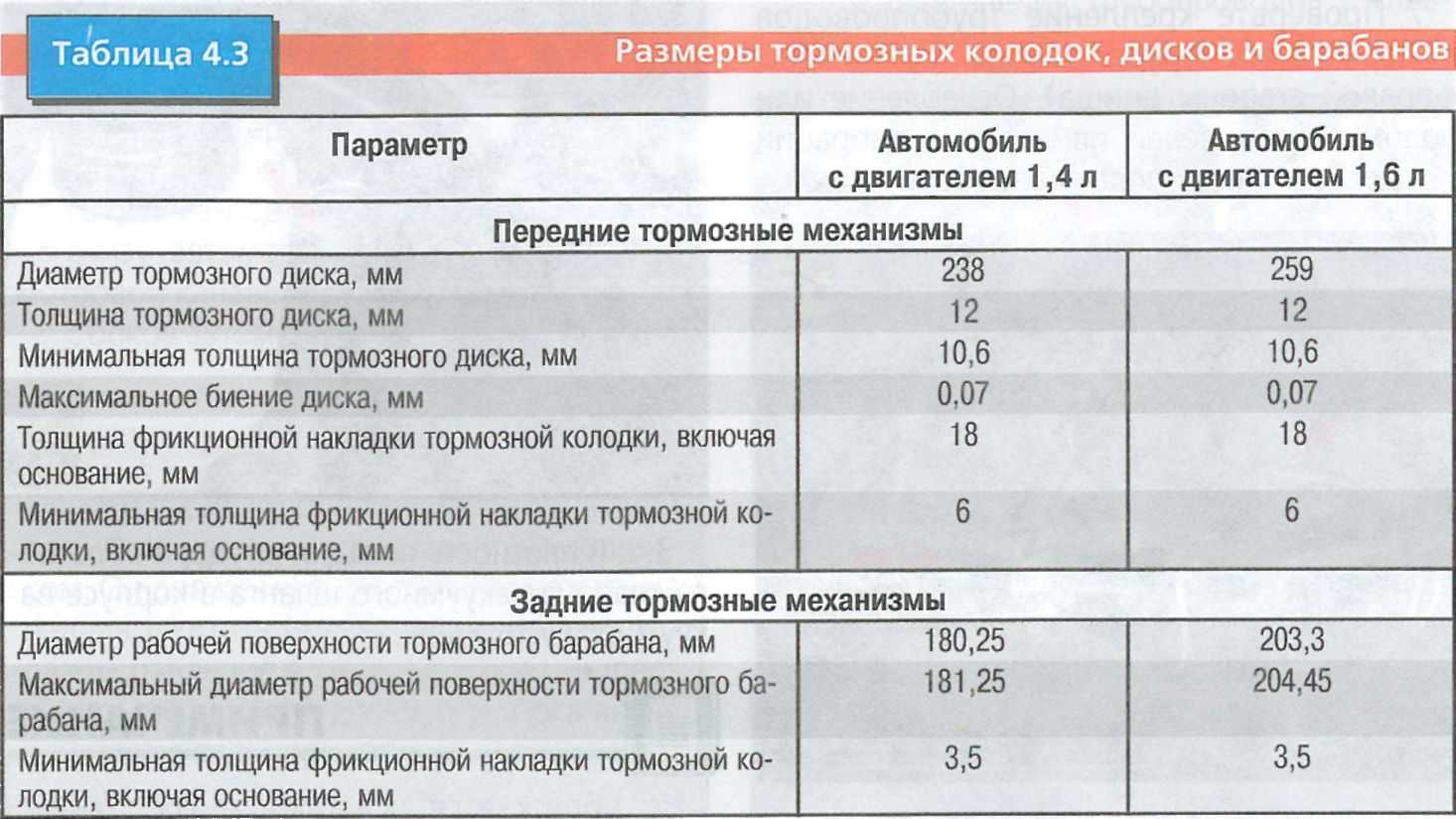

Характеристика	Колесный мост	Минимальная толщина, мм
Диаметр диска, мм	Передний	256
Задний	238
Толщина конструкции, мм	Передний	12
Задний	12
Возможное биение, мм	Передний	0,07
Задний	0,07
Толщина тормозной накладки вместе с корпусом колодки, мм	Передний	18
Задний	18
Минимально допустимая толщина накладки вместе с корпусом колодки, мм	Передний	6
Задний	6
Минимально допустимая толщина диска, мм	Передний	10.6
Задний	10.6

Также важно помнить, что данные показатели могут отличаться при наличии в автомобиле силового агрегата мощностью более 125 лошадиных сил или общим объемом рабочих камер от 2.0 литра. В таком случае проверять уровень толщины комплектующих системы необходимо предварительно ознакомившись с данными из сервисной книжки транспортного средства

Износ задних колодок — редкие причины

Выше мы описали частые источники проблем. Здесь перечислим “экзотические” варианты:

• низкокачественный материал деталей (например, их неоднородность);
• “прохудившиеся” сальники (приводит к течи рабочей жидкости и появлению воздуха в системе);
• разгерметизация (может возникнуть в результате механического повреждения);
• изгиб или скручивание суппортных направляющих (возникает вследствие “усталости” металла или аварии — при покупке б/у автомобиля необходимо исключить этот фактор, так как не все продавцы подробно рассказывают про историю машины);
• неравномерность усилия (как правило, возникает из-за проблем с гидроцилиндрами — механическим повреждением или появлением там воздушной пробки);
• пробой шланга (низкое давление приводит к снижению прижимного усилия элементов к дискам);
• сбой АБС (недостаточное обеспечение возвратного давления приводит к перебоям “антиблока” с проблемной стороны, сопровождается активацией соответствующей лампочки на приборной панели);
• кривизна тормозного диска (истончение, в том числе из-за естественного износа, вследствие удара или перегрева);
• клиновидное искривление запчасти (чаще относится к переду, связано с неправильным положением направляющих, для многопоршневых систем эта проблема не актуальна).

Факторы, влияющие на износ колодок

Давайте рассмотрим факторы, влияющие на то, как часто будут меняться тормозные планки. Их немного, но они напрямую влияют на такие показатели, как: через какой срок это произойдет, и сколько километров пробега проедет машина, прежде чем сработает соответствующий индикатор на панели приборов. Вот некоторые из них:

• Режим поездок. Когда машина двигается в городе, часто приходится останавливаться через короткие промежутки, что способствует быстрому износу планок.
• Стиль езды. Неагрессивная манера вождения способствует меньшей нагрузке на тормозной механизм и увеличивает промежуток, через который потребуется менять колодки.
• Характер загрузки машины. При постоянной загрузке багажника уменьшается нагрузка на передние тормозные планки, соответственно и менять их нужно будет реже.

Признаки износа

Отвечая на вопрос: «как часто менять тормозные колодки?» необходимо для начала рассмотреть признаки, по которым определяется предельный износ колодок. От того, насколько они стерты или пришли в негодность зависит частота замены. Определить предельный износ тормозных колодок можно по различным косвенным признакам. Необходимо лишь правильно интерпретировать и не игнорировать их. Симптомами износа тормозных колодок являются:

Увеличение тормозного пути

То есть, ввиду того, что фрикционный материал максимально стерт, а соприкосновение колодки с диском происходит за счет металлического основания, то и коэффициент торможения снижается, увеличивая длину тормозного пути.

Нарушение прямолинейности во время торможения

Это возможно при неравномерном износе тормозных колодок и неправильной работе суппорта, при котором один из дисков зажимается сильнее.

Снижение жесткости тормозной педали и увеличение ее хода

Еще один признак неисправности тормозной системы, в том числе износа тормозных колодок. Кроме того, если вы нажали на педаль тормоза, а она не вернулась в обратное положение, то это говорит о том, что колодки стерлись полностью, а сама она из-за высокой температуры пригорела к диску.

Положение исправит только ремонт с заменой диска и колодок.

Снижение уровня тормозной жидкости

Ввиду того, что при износе накладок ширина колодки уменьшается – поршням суппорта приходится при торможении выдвигаться дальше, что уменьшает уровень тормозной жидкости в бачке.

Появление скрипа и скрежета

Этот признак износа появляется тогда, когда фрикционный материал стирается полностью, а торможение происходит за счет металлического основания колодки.

Появление темного налета или пыли на колесных дисках

Темная угольная пыль – признак истирания фрикционного материала

Металлическая пыль – признак стирания тормозного диска основанием изношенной тормозной колодки.При возникновении подобных признаков стоит обратить внимание на тормозные колодки и их состояние. Ведь при их критической изношенности могут возникнуть более серьезные проблемы в виде заклинивания тормозных колодок и разрушения ступичных узлов. Кроме того, современные автомобили комплектуются специальными электронными датчиками, показывающими состояние колодок и уровень их изношенности

После того, как накладка сотрется до критического уровня на панели загорится лампочка. В механических датчиках в подобных условиях будет слышен металлический скрип и скрежет, который издает пластина, закрепленная за основание колодки, которая при стирании накладки до минимального значения начинает соприкасаться с тормозным диском. Это явный признак того, что пора менять колодки

Кроме того, современные автомобили комплектуются специальными электронными датчиками, показывающими состояние колодок и уровень их изношенности. После того, как накладка сотрется до критического уровня на панели загорится лампочка. В механических датчиках в подобных условиях будет слышен металлический скрип и скрежет, который издает пластина, закрепленная за основание колодки, которая при стирании накладки до минимального значения начинает соприкасаться с тормозным диском. Это явный признак того, что пора менять колодки.

Еще одним способом определения уровня износа колодок является их визуальный осмотр. Если фрикционный слой истерт и ширина его составляет менее 5 мм, то такую колодку необходимо менять. Критической толщиной накладки считается 1,5 – 2 мм. Наличие на колодке маслянистой жидкости и ее неравномерный, заметный глазу, износ также являются основанием для замены.

Таким образом, ответ на вопрос «через сколько менять тормозные колодки?» прост. При первом возникновении вышеописанных признаков. А вообще не желательно доводить износ накладок колодки до уровня меньше 5 – 6 мм, так как это может привести к износу тормозных дисков, течи тормозных цилиндров и полному отсутствию тормоза автомобиля.

Когда нужно менять тормозные колодки

Тормозная система автомобиля, как одна из самых ответственных с точки зрения безопасности, требует регулярного осмотра. Опытные автомеханики рекомендуют осматривать состояние тормозных колодок одновременно с проведением технического обслуживания автомобиля – каждые 10 тыс. км. Эта рекомендация особенно актуальна для автомобилей, вышедших из гарантийного срока.

Для принятия решения о необходимости замены колодок при осмотре обращают первоочередное внимание на следующие обстоятельства:

1. Остаточная толщина фрикционного слоя. Единых правил здесь нет, однако приближение толщины к отметке 2 мм свидетельствует о необходимости скорой замены.

Как правило, тормозные колодки современных автомобилей оборудованы датчиками индикации недопустимого износа. Это могут быть как устройства механического типа (издают резкий скрип при достижении накладкой определенной толщины), так и электромеханического (индикация на приборной панели). Поступление соответствующего сигнала свидетельствует о необходимости немедленной замены колодок.

1. Наличие механических повреждений не связанных с естественным износом колодок: сколы, трещины и т.д.
2. Наличие повреждений «ответной» части (относится к дисковым тормозам): борозды, трещины, волнистость (приводит к неравномерному износу поверхности колодки).

Помимо результатов осмотра могут быть и другие внешние проявления необходимости замены колодок:

• увеличение тормозного пути;
• резкий шум (скрип, скрежет) при торможении не связанный с индикатором недопустимого износа;
• неадекватная реакция автомобиля при торможении (резкие удары, толчки).

Среди факторов, влияющих на надежность тормозной системы в целом, необходимо отметить следующие:

1. Качество изготовления и материалов колодок.
2. Манеру езды водителя.
3. Состояние дорог (преобладание чистого покрытия или агрессивной среды, грязи, абразивных включений и т.д.).
4. Климатические особенности региона эксплуатации.
5. Естественный износ при торможении.

Качественные тормозные колодки – это залог надёжной работы тормозных механизмов, и поэтому экономить на их стоимости целесообразно в разумных пределах. В самом деле, если экономия в 20% при покупке колодок обернётся 30% снижением их ресурса, то это будут скорее лишние затраты.

С другой стороны бытует мнение, что если качественные тормозные колодки (например, для автомобилей премиум-класса) «не совсем подходят» к конкретному авто, их можно «подогнать» (отрезать, подпилить, подточить). Делать это категорически не рекомендуется: любое механическое воздействие на фрикционный материал и подложку (кроме, разумеется, работы в штатном режиме) может привести к раннему разрушению колодки.

Рекомендация для выбора тормозных колодок проста: покупайте колодки хорошего качества и штатного размера для конкретной модели авто.

О том, какие тормозные колодки лучше, читайте здесь.

Кстати, при замене тормозных колодок новички часто задают вопрос: надо ли менять колодки с двух сторон, если с одной стороны они ещё находятся в удовлетворительном состоянии? Ответ однозначный – менять нужно одновременно с двух сторон, так как в противном случае появляется опасная ситуация неравномерного износа и не одновременного срабатывания тормозов.

Понятно также, что при агрессивной манере езды да ещё по грунтовым дорогам с повышенным содержанием абразива, осматривать состояние тормозной системы необходимо чаще рекомендуемых интервалов. То же относится и к автомобилям с автоматической коробкой передач – у них износ колодок, как правило, происходит быстрее, чем в машинах, оборудованных механической коробкой.

Только цифры

Конечно же, практически все модели подобных расходников оборудуются многочисленными индикаторами. Как уже было сказано, такая индикация может быть и звуковой, и визуальной, что особенно удобно для водителей, которые не знают, как осуществлять проверку на глаз. Однако эти признаки актуальны уже в те моменты, когда износ становится критическим, и замена требуется незамедлительно.

Как правило, для этого необходимо снять заднее колесо и обнажить суппорт, который является своеобразным креплением. Суппорт имеет на своей боковой поверхности окошко, которое как раз и предназначается для того, чтобы можно было проверить степень износа.

Минимальный выступ тормозящей накладки должен составлять 2 мм. Если показатель оказался меньше, это означает, что износ уже критический, и замена соответствующего элемента требуется немедленно.

Меняем колодки своими руками

Итак, нам понадобятся набор рожковых ключей, головок с трещоткой, а также ровная площадка. Наличие ямы необязательно. На первом этапе фиксируем задние колеса. Сделать это можно ручником. Если меняются колодки сзади, ставим машину на передачу. Ослабляем колесные болты. Затем вывешиваем одну из сторон кузова при помощи домкрата. Снимаем колесо и ставим его неподалеку – так для нас будет полный доступ к суппорту, тормозным дискам и колодкам.

Замена последних начинается с откручивания направляющих. Их может быть несколько вверху и внизу. Вначале откручиваем верхний болт и немного проверчиваем суппорт. Так мы обеспечим доступ к колодкам.

На следующем этапе их следует вынуть из пазов. В некоторых случаях они закреплены на штифтах – выбиваем последние при помощи молотка и тонкого зубила (либо шлицевой отвертки). Будьте аккуратны, старайтесь не повредить суппорт. Далее изымаем старые накладки вместе с противоскрипными пластинами. Последние необязательно менять на новые, они не изнашиваются в ходе эксплуатации.

Обратите внимание! Чтобы не повредить резиновый пыльник на суппорте, следует установить старую колодку в полость между монтировкой и поршнем. После его утапливания уровень тормозной жидкости может увеличиться

Перед заменой проверьте ее наличие в бачке и откачайте до среднего уровня или ниже.

Как далее производится замена тормозных колодок и тормозных дисков? На следующем этапе суппорт возвращают в прежнее положение и закручивают болт, предварительно смазав его в литоле или «графитке». После устанавливают колесо и спускают автомобиль с домкрата. Такие же работы производят и на соседней стороне.

Обратите внимание! После замены тормозных дисков и колодок давление в системе упадет. Не начинайте движение сразу, нажмите несколько раз на педаль до упора

В противном случае машина просто не остановится по вашему приказу.

Установка новых колодок на автомобиль

Прежде чем приступать к установке, необходимо тщательно очистить посадочное место скобы под колодки, а также сам суппорт. Места соприкосновения наружной части основания колодок и суппорта необходимо обработать медной смазкой. Это позволит снизить вибрацию и посторонние звуки при торможении.

На примере суппорта место нанесения смазки наглядно показано на фото ниже.

Устанавливаем новые колодки и ставим на свое место суппорт. Если он не садится до конца вниз, необходимо утопить до конца тормозной цилиндр. Сделать это можно при помощи молотка, используя для упора его рукоятку, или же обычной монтажной лопаткой.

Рекомендации по выбору сменных дисков

Из проверенных источников мне довелось узнать, что оригинальные подвижные части, применяемые в тормозных системах «ВАЗ – 21099», соответствуют артикулу № 2108-3501070. Цена их едва превышает 1100 рублей. Но не вентилируемая особенность таких дисков ведет к их частому перегреву. Снижается интенсивность остановок машины. Может быть спровоцирован риск закипания тормозной жидкости и деформации других частей тормозной системы. Нередко владельцы автомобилей производят замену изделий на артикульный номер 2110-3501070. Это избавляет от недостатков не вентилируемых элементов. Однако в таких случаях требуется дополнительное переоборудование механизма, отвечающего за торможение. Тем не менее это вполне оправдано, так как вентилируемые расходные материалы способствуют беспрепятственному преодолению затяжных спусков, а при экстренных торможениях не позволяют перегреваться колодкам и дискам. Оригинальность тормозного диска еще не означает наличие несомненного качества и несет в себе довольно сомнительные технические характеристики. Я бы порекомендовал устанавливать аналоги, представленные сторонними производителями. Их существует великое множество, но после продолжительного подбора я остановил свой выбор на отличном альтернативном варианте «Delphi», имеющего артикул № BG2466. В различных пунктах реализации его цена колеблется от 880 до 1000 рублей. Диаметры и технические возможности дисков полностью совпадают.

Почему колодки изнашиваются слишком быстро?

Есть несколько очевидных причин преждевременного износа накладок. Постоянная езда по городу, когда приходится часто тормозить. Это приводит не только к износу, но и высокой температуре диска с колодками. Многие автолюбители предпочитают агрессивную езду с затяжными и резкими торможениями. Это также приводит к высокой скорости износа. В то время как спокойная езда нередко способствует продолжительной «жизни» тормозов.

Если часто приходится ездить с загруженным багажником, то это, наоборот, способствует уменьшению нагрузки на переднюю ось и тормоза соответственно. В целом же накладки на тормозные колодки рекомендуется менять в сроки, указанные заводом-изготовителем. Для задней оси это обычно 40 000 км, а для передней приблизительно 20 000 км. Хотя выйти из строя они могут как раньше, так и несколько позже, для этого лучше выполнять регулярные проверки.

Минимальная толщина

Если честно то у всех производителей это различный показатель, то есть нет унифицированного значения когда нужно производить замену. Например — для наших ВАЗ это одно, а вот для моего Chevrolet AVEO это совершенно другое. Все эти параметры зависят от строения суппортов, колодок и самого диска.

Например, на некоторых моделях Nissan, а также Renault Logan стандартная толщина – 22 мм

Минимальная, рекомендуемая производителем – 20 мм.

Для ВАЗ

Минимальная для вентилируемых вариантов – 17,8 мм

Для невентилируемых  — 10,8 мм.

Нужно отметить, что обычно производитель указывает износ по 1 мм по бокам. Дальше уже нужно заменять! Однако из практики знаю – многие затягивают до непозволительно тонких размеров, иногда износ по 3 и более миллиметров по бокам – это неправильно.

Минимальная толщина тормозных колодок

L ada K alina 2 . ПРОВЕРКА СТЕПЕНИ ИЗНОСА ТОРМОЗНЫХ КОЛОДОК, ДИСКОВ И БАРАБАНОВ

В тормозных механизмах передних колес установлены колодки сдатчиком предельного износа тормозных колодок.

На внутренних колодках передних тормоз­ных механизмов установлены индикаторы износа. При достижении минимально допус­тимой толщины накладок во время торможе­ния контакт индикатора износа соприкасает­ся с тормозным диском и замыкает электри­ческую цепь сигнализатора в комбинации приборов, информирующего водителя о на­ступлении предельного износа накладок тормозных колодок.

Чтобы необходимость замены колодок не застала вас врасплох, не дожидайтесь сраба­тывания сигнализатора износа. Перед даль­ней поездкой или при перестановке колес ви­зуально проверяйте степень износа колодок и дисков тормозных механизмов.

Если при торможении автомобиль уводит в сторону или слышен посторонний шум, проверьте состояние тормозных колодок.

Для проверки состояния тормозных механиз­мов передних колес выполните следующее.

Вам потребуются: штангенциркуль, микрометр, отвертка с плоским лезвием.

1 Затормозите автомобиль стояночным тормозом и установите противооткатные упо­ры («башмаки») под задние колеса.

2. Ослабьте затяжку болтов крепления колес.

3. Поднимите и установите переднюю часть автомобиля на опоры. Окончательно вывер­ните болты крепления и снимите колеса.

4. Проверьте через отверстие в корпусе суппорта состояние колодок тормозных меха­низмов передних колес.

Измеряется только толщина фрикционной накладки (для наглядности показано на сня­той колодке). Толщина металлической плас­тины основания колодки при измерении не учитывается. Если толщина фрикционных накладок меньше допустимой (табл. 9.1), за­мените тормозные колодки (см. «Замена тормозных колодок тормозных механизмов передних колес», с. 197).

5. Измерьте толщину тормозного диска. Ес­ли его толщина менее допустимой (см. табл. 9.1), замените тормозной диск (см. «За­мена тормозного диска тормозного механиз­ма переднего колеса», с. 199).

6. Проверьте подвижность поршней и на­правляющих пальцев тормозных механизмов отверткой, вставленной между диском и тор­мозной колодкой. Если колодки не удается сдвинуть, значит, заклинило поршень в тор­мозном цилиндре или направляющие пальцы суппорта.

7. Осмотрите перемычки воздушных кана­лов охлаждения диска. При обнаружении тре­щин в перемычках диск подлежит обязатель­ной замене.

Для проверки состояния тормозных меха­низмов задних колес выполните следующее.

1. Включите I передачу (переведите селек­тор автоматической коробки передач в поло­жение «Р») и установите противооткатные упоры («башмаки») под передние колеса.

2. Примерную оценку состояния тормозных колодок заднего тормозного механизма бара­банного типа можно провести через контроль­ное отверстие. Выньте резиновую заглушку из отверстия в тормозном щите колеса.

3. . и оцените состояние колодок.

4. Для более точной оценки состояния тор­мозных механизмов ослабьте затяжку болтов крепления задних колес.

5 Поднимите и установите заднюю часть автомобиля на опоры. Окончательно вывер­ните болты крепления и снимите колеса.

6. Снимите тормозной барабан (см. «Заме­на тормозного барабана тормозного меха­низма заднего колеса», с. 205).

7. Измерьте толщину фрикционных накла­док колодок барабанного тормозного меха­низма задних колес. Если толщина хотя бы од­ной колодки менее допустимой (см. табл. 9.1), замените тормозные колодки (см. «Замена тормозных колодок тормозных механизмов задних колес», с. 200).

8. Измерьте штангенциркулем диаметр внут­ренней полости барабана тормозной системы.

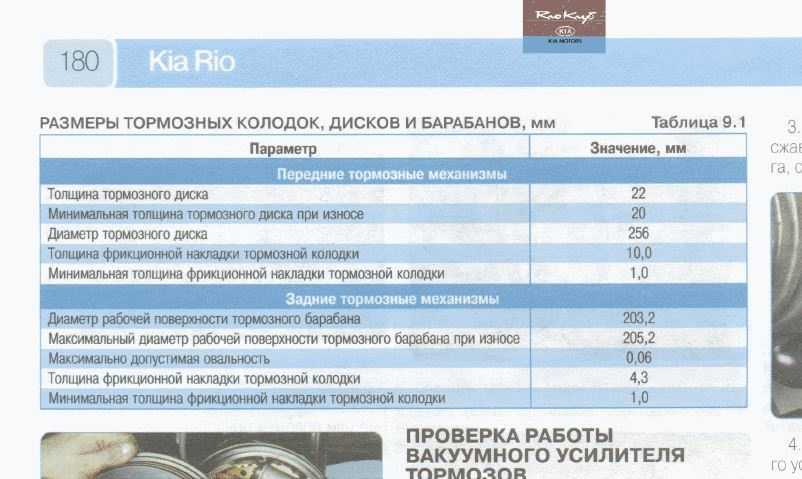

Если его диаметр больше допустимого (см. табл. 9.1), замените тормозной барабан (см. «Замена тормозного барабана тормозного механизма заднего колеса», с. 205).

Проверку заднего дискового тормозного ме­ханизма проводите аналогично проверке пе­реднего тормозного механизма. Если толщи­на тормозного диска меньше допустимой (см. табл. 9.1), замените тормозной диск (см. «За­мена тормозного диска тормозного механиз­ма заднего колеса», с. 205). Если толщина фрикционных накладок менее допустимой (см. табл. 9.1), замените тормозные колодки (см. «Замена тормозных колодок тормозных механизмов задних колес», с. 200).

По окончании проверок несколько раз на­жмите до упора на педаль тормоза. Это не­обходимо для того, чтобы выбрать зазоры в тормозном механизме, появившиеся после вдавливания поршней в цилиндры.

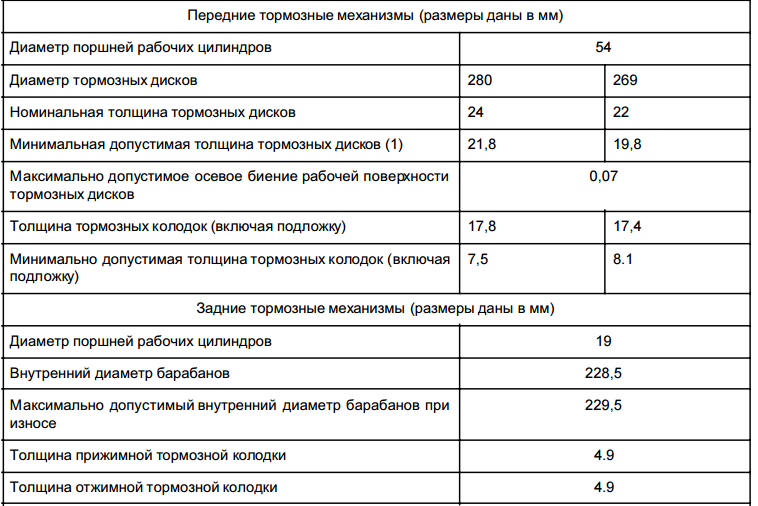

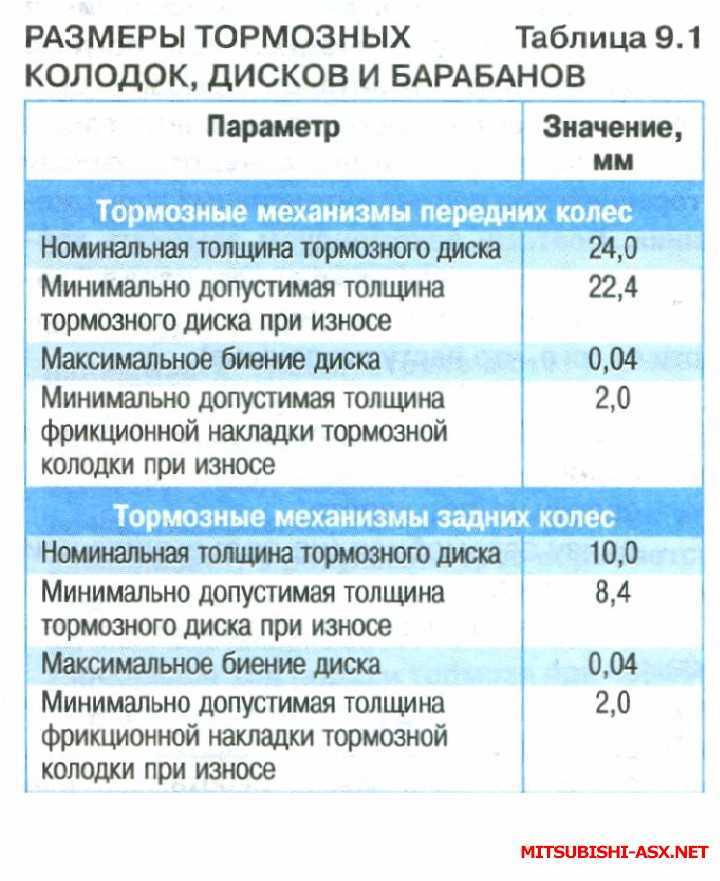

ДОПУСТИМЫЕ РАЗМЕРЫ ФРИКЦИОННЫХ НАКЛАДОК ТОРМОЗНЫХ КОЛОДОК, ДИСКОВ И БАРАБАНОВ

Тормозная колодка — что это и какие функции выполняет?

Тормозная колодка представляет собой элемент тормозной системы, которая входит в состав любого автомобиля, а также основной рабочий «орган». Именно колодка отвечает за создание ускорения, замедляющего движение транспортного средства за счёт соприкосновения с поверхностью колеса и диска. Таким образом, сила нажатия «превращается» в тормозной момент.

Тормозные системы колодочной разновидности функционируют за счёт преобразования энергии. Кинетическая энергия движения машины «превращается» в тепловую благодаря интенсивному трению колодки о диск, колёсную пару или барабан. При нажатии на соответствующую педаль в тормозном приводе образуется давление воздушных масс, тормозной жидкости, а также натяжение троса. Последнее передаётся на исполнительные механизмы, такие как цилиндры и кулак. Именно они отвечают за то, чтобы колодка как можно сильнее взаимодействовала с поверхностью диска или барабана.

Чем сильнее она прижимается, тем эффективнее будет торможение. Во время подобного взаимодействия пара трения, то есть колодка и диск, сильно нагревается и «впитывают» в себя кинетическую энергию движущегося транспортного средства. В результате оно останавливается.

Устройство тормозной колодки нельзя назвать сложным. Она представляет собой пластину, выполненную из металла. Она играет роль основы, на которой установлена накладка фрикционной разновидности. Эта конструкция «повторяет» форму поверхности, с которой взаимодействует (диск, барабан), поэтому имеет форму полукруга или прямую.

Накладка фиксируется на колодке при помощи специальных заклёпок и клея. На некоторых моделях современных автомобилей колодка оборудуется датчиками износа. В состав современных колодок входит специализированное фрикционное покрытие, которое предназначено для защиты и сохранения целостности конструкции в экстремальных условиях (температура колодок во время функционирования тормозной системы часто достигает 1000 градусов).

Благодаря наличию фрикционного покрытия колодки способны переносить эксплуатацию при экстремальных температурах в течение продолжительного срока службы. Автолюбителю необходимо помнить, что если есть желание избежать преждевременного износа, то необходимо предохранять тормозные колодки от контакта с водой, машинным маслом, агрессивными жидкостями, такими как антифриз или тормозная жидкость, а также избыточного перегрева.

Когда эффективность торможения падает, при нажатии на педаль возникает визг, происходит полное истирание накладки и замедление транспортного средства происходит только за счёт металлической основы — это верный признак износа колодки. Требуется произвести замену.

Основные причины ускоренного износа

Почему же у одних владельцев колодки приходят в негодность уже через 10 тыс. км, а другой на такой же модели автомобиля спокойно проезжает втрое больше? Износ очень тонкий параметр, зависящий от множества факторов:

1. Режим движения машины – город или трасса. В городской толчее с частыми остановками нагрузка на тормоза выше, чем при свободном движении по шоссе. При каком пробеге произойдет износ колодок до минимума, будет зависеть от проложенных маршрутов.
2. Как часто будет производиться замена, зависит от стиля вождения. Спокойная езда способствует увеличению срока службы, агрессивная же приводит к частым перегревам и раннему износу как дисков, так и колодок.
3. Неисправность заднего контура тормозов. В этом случае на передние тормоза приходится повышенная нагрузка. Если же задняя часть автомобиля будет дополнительно загружена, то распределение усилия происходит равномернее, соответственно и ходимость передних и задних колодок возрастает.
4. В межсезонье все детали тормозной системы будут подвергаться неблагоприятным климатическим факторам (влага, грязь, лед), а зимой еще и действию агрессивных химических реагентов, что также не продлевает срок службы. Т.е. чем чаще вы ездите в плохую погоду, тем ресурс ниже.
5. Присутствие в автомобиле сложных электронных помощников, имитирующих эффект блокировки дифференциала с помощью притормаживания колеса сокращает ресурс колодок.

Об основных типах колодок

За последние годы автомобильная промышленность шагнула далеко вперед. Современный автомобиль, как правило, имеет продвинутую тормозную систему, это наличие систем, управляемых компьютером. Сюда стоит отнести ABS, систему курсовой устойчивости и т. п. Постоянное развитие машин приводит к прогрессу типов тормозных колодок. Различают следующие виды:

• с полуметаллическим фрикционным слоем (65% меди, порошка железа, проволоки);
• фрикционный слой из органики (резина, стекло, кевлар);
• из органики и металлических включений в соотношении 70/30);
• керамический фрикционный слой с небольшим включением меди.

Каждый из вышеперечисленных видов имеет свои сильные и слабые стороны. К примеру, полуметаллический фрикционный слой обладает хорошей теплоотдачей, но он быстро изнашивается и издает много шума во время работы. А вот накладки на тормозные колодки из органики практически не шумят и мягко работают, но в процессе выделяют много пыли, оседающей на диске колеса. Смело можно сказать, что керамические являются наиболее предпочтительными. Не шумят и изнашиваются не слишком быстро. Единственный их недостаток — высокая стоимость.
